1次遅れ系とは？時定数とボード線図を解説

機械工学 機械工学-制御

「設定温度に変更したのに、なぜジワジワとしか追従しないのか？」

制御工学を学び始めると、誰もが最初にぶつかるのが「応答の遅れ」の概念です。

その中でも最も基本的かつ実務でも頻出するのが、本記事のテーマである1次遅れ系（First-Order Lag System）です。

温度制御、流量制御、RC回路、機械の慣性系など、産業のあらゆる場面に現れる動的特性で、その振る舞いはたった２つのパラメータ（ゲインと時定数）で記述できます。

本記事では、1次遅れ系の定義と伝達関数から、時定数の物理的意味、ステップ応答の63.2%ルール、ボード線図の折れ点周波数、2次遅れ系との違い、そしてPID制御パラメータ調整への応用までを、図と数式で体系的に解説します。





1. 1次遅れ系とは｜制御工学の最も基本的な要素

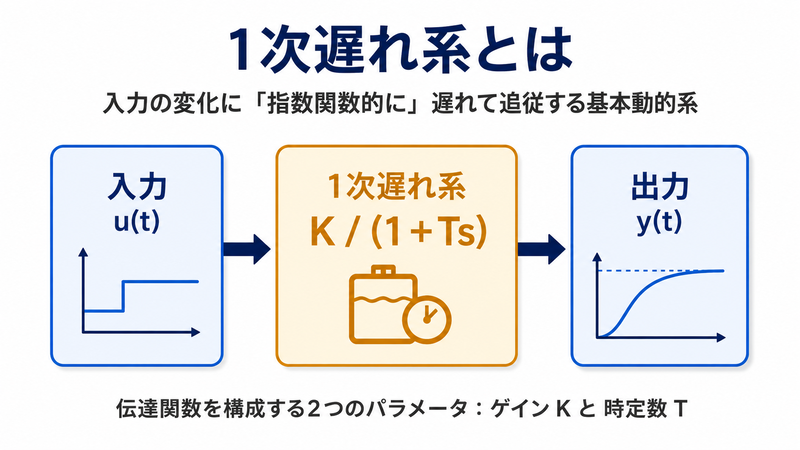

1次遅れ系とは、入力の変化に対して出力が指数関数的に遅れて追従する、最も基本的な動的システムです。

システムを記述する微分方程式が「1階微分」のみで表されるため「1次」、入力が一定値に切り替わっても出力が瞬時には変化せず徐々に追従するため「遅れ系」と呼ばれます。



「1次」は、系の中にエネルギーをためる要素が1つだけあることを意味します。
蓄積要素が1つなので応答は単純な指数関数となり、行き過ぎや振動を起こさず滑らかに目標へ近づきます。



1次遅れ系を支配する微分方程式は次の標準形で表されます。



T \dfrac{dy(t)}{dt} + y(t) = K \, u(t)



左辺の第1項が出力の変化の速さ、第2項が現在の出力を表します。
時定数Tが大きいほど変化がゆるやかになり、出力が入力に追いつくのに時間がかかることが式から読み取れます。



ここで、 u(t) は入力、 y(t) は出力、 K はゲイン（定常ゲイン）、 T は時定数を表します。



1次遅れ系が制御工学で最も重視される理由は、現実世界の多くのシステムが近似的に1次遅れ系として扱えるためです。

例えば、エアコンによる室温の変化、ヒーターによる加熱、タンクへの液体流入、RC回路の充放電、モーターの一次速度応答などは、いずれも1次遅れ系の典型例です。



これらはどれも、急に指令を変えても出力がじわじわと追従していくという共通点を持ちます。
身近な現象の多くが1次遅れ系だと気づくと、制御の理論が一気に身近になります。



制御系を設計する際には、まず制御対象が「ほぼ1次遅れ系」とみなせるかを確認し、時定数とゲインの2つのパラメータを実測して制御器の初期パラメータを決める、というのが実務の常套手段です。



なぜ1次遅れ近似が役立つのか

現実の装置は厳密には複雑な動特性を持ちますが、その多くは1次遅れ系で十分近似できます。
2つのパラメータだけでモデル化できれば、制御器の設計やシミュレーションが一気に簡単になります。



複雑なモデルを使うより、まず1次遅れで大づかみに捉えるほうが実務では有効なことが多いのです。
これが、1次遅れ系が制御の出発点として重宝される理由です。



2. 1次遅れ系の伝達関数と時定数

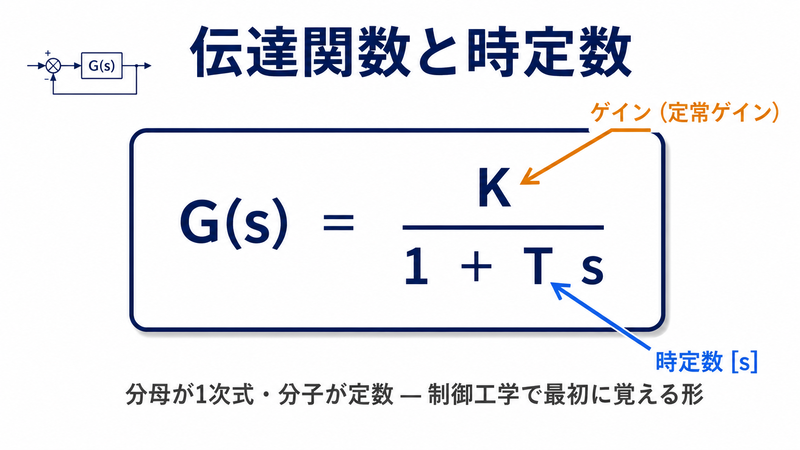

微分方程式をラプラス変換すると、1次遅れ系の伝達関数は次の標準形になります。



G(s) = \dfrac{Y(s)}{U(s)} = \dfrac{K}{1 + Ts}



伝達関数は、入力と出力の関係を周波数領域で表したものです。
分母が s の1次式である点に、「1次遅れ」の特徴が表れています。



分母の係数 T が時定数、分子の K がゲインです。

この形は「分母が1次式」「分子が定数」というシンプルな構造で、制御工学を学ぶうえでまず暗記すべき式と言ってもよいでしょう。



このシンプルさが、1次遅れ系がさまざまな解析の基礎になる理由です。
伝達関数の形を覚えておけば、ステップ応答も周波数特性もここから導けます。

2-1. 時定数 T の物理的意味

時定数 T は、システムが目標値の約63.2%まで到達するのに要する時間を表す物理量です。

単位は秒（s）で、温度系・流量系では数十秒〜数分、電気回路では数ミリ秒〜数十ミリ秒というように、対象によって大きく異なります。



同じ1次遅れ系でも、時定数の大きさは対象によって桁違いに変わります。
制御の周期や応答速度は、この時定数に見合った値に設定する必要があります。



時定数が小さいほど応答が速く、大きいほど応答が遅いと覚えておきます。

制御の現場では「うちの装置の時定数は何秒？」という会話が日常的に交わされ、これが制御器パラメータの選定指針となります。



時定数がわかれば、その装置がどのくらいの速さで反応するかを数値で語れます。
制御の速さは対象の時定数を基準に決めるため、時定数の把握が設計の第一歩になります。

2-2. ゲイン K の物理的意味

ゲイン K は、入力に対する出力の最終的な比率を表します。

例えば K=2 のシステムに大きさ1のステップを入力すると、十分時間が経過した後の出力は2に収束します。



つまりゲインは、入力をどれだけ拡大・縮小して出力に伝えるかを表す倍率です。
定常状態での入出力比を見れば、ゲインを実測できます。



ゲインは制御工学では「定常ゲイン」「DCゲイン」とも呼ばれ、システムの「効きの強さ」を表す指標として使われます。



時定数とゲインは別の性質

ゲインは「どれだけ大きく反応するか」、時定数は「どれだけ速く反応するか」を表します。
この2つは独立した性質で、ゲインが大きくても応答が速いとは限りません。



たとえばゲインが大きく時定数も大きい系は、最終的に大きく動くがゆっくり、という振る舞いになります。
2つのパラメータを分けて捉えることが、1次遅れ系を正しく理解するコツです。



3. ステップ応答｜63.2%ルールと整定時間

1次遅れ系に大きさ1の単位ステップを入力したときの応答は、次式で表されます。



y(t) = K \left( 1 - e^{-t/T} \right)



この式は、出力が最終値Kに向かって指数関数的に近づいていく様子を表します。
初めは急に立ち上がり、目標に近づくほど変化がゆるやかになるのが特徴です。



この指数関数の波形こそが、1次遅れ系を象徴する応答曲線です。

なめらかに立ち上がり、行き過ぎることなく目標へ収束するのが、1次遅れ系の応答の特徴です。

立ち上がりは急峻で、時間が経つにつれて徐々に最終値 K に漸近していきます。決して最終値を行き過ぎ（オーバーシュート）することはありません。



オーバーシュートしないのは、エネルギーをためる要素が1つしかなく、行き過ぎの原因となる振動成分を持たないためです。
この穏やかさが、1次遅れ系が安定で扱いやすいとされる根拠です。

3-1. 63.2%ルール｜時定数を実測する

t = T のとき、出力は次のようになります。



y(T) = K \left( 1 - e^{-1} \right) \approx 0.632 K



つまり、時定数 T だけ時間が経過すると、出力は最終値の約63.2%に到達するのです。

この性質を利用すれば、実機の応答波形から時定数を簡単に読み取ることができます。

「最終値の63.2%に達する時刻」をグラフから読み取るだけで、それがそのまま時定数 T になります。



なぜ63.2%なのか

63.2%という数字は、指数関数の式に t = T を代入したときの値（1 − 1/e）から来ています。
自然対数の底 e に由来する、1次遅れ系に固有の普遍的な数値です。



どんな1次遅れ系でも、時定数の時間が経つと必ず約63.2%に到達します。
この一定性のおかげで、波形から時定数を簡単に読み取れるのです。



3-2. 整定時間の目安

1次遅れ系の出力が最終値にどの程度近づくかを、時定数 T の倍数で整理すると次のようになります。



経過時間 出力到達率 残存誤差
1 T 約 63.2 % 約 36.8 %
2 T 約 86.5 % 約 13.5 %
3 T 約 95.0 % 約 5.0 %
4 T 約 98.2 % 約 1.8 %
5 T 約 99.3 % 約 0.7 %



実務では「整定時間はおおむね 4T〜5T」と覚えておきます。

例えば時定数が10秒のシステムでは、ステップを加えてから40〜50秒経てば、ほぼ最終値に達したとみなせます。



厳密には、出力が最終値に完全に到達することはなく、限りなく近づき続けます。
そのため実務では、残存誤差が数%以下になる4T〜5Tを「整定した」とみなすのが一般的です。

関連記事

instant.engineer

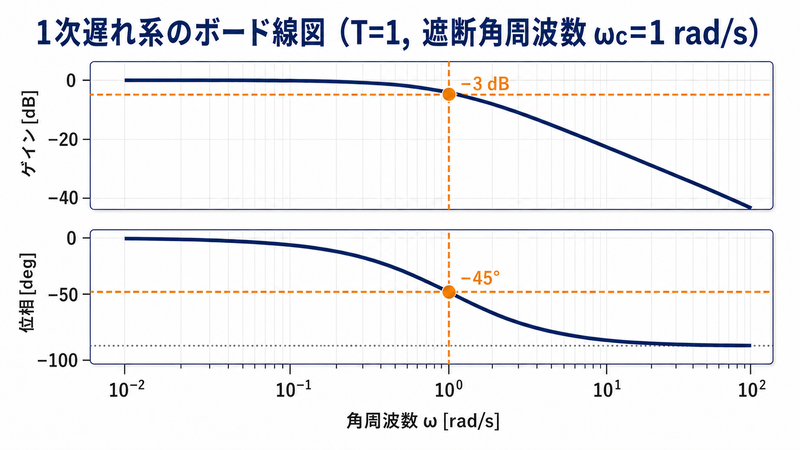

4. ボード線図｜折れ点周波数と漸近線

1次遅れ系の周波数特性は、伝達関数 G(s) の s に j\omega を代入して求めます。



G(j\omega) = \dfrac{K}{1 + j\omega T}



ゲインと位相は次式で計算できます。



\lvert G(j\omega) \rvert = \dfrac{K}{\sqrt{1 + (\omega T)^2}}



この式は、入力の周波数が高くなるほど出力のゲインが小さくなることを表しています。
低い周波数ではK、高い周波数では急速に小さくなる、ローパスフィルタの特性そのものです。



\angle G(j\omega) = -\tan^{-1}(\omega T)



位相は周波数が高くなるほど遅れていき、最大で−90°に近づきます。
折れ点周波数でちょうど−45°になる点が、位相線図を描くときの目印です。



4-1. 折れ点周波数（コーナー周波数）

\omega T = 1 となる周波数を折れ点周波数（コーナー周波数）と呼びます。



\omega_c = \dfrac{1}{T}



この周波数を境にゲインと位相の傾向がガラッと変わるため、1次遅れ系のボード線図を描く際の起点となります。



折れ点周波数は時定数の逆数なので、時定数が大きい（遅い）系ほど低い周波数で折れます。
つまり、遅い系は低い周波数の変化までしか追従できないことを意味します。

4-2. ゲイン線図の特徴

1次遅れ系のゲイン線図は、折れ点周波数を境に次の２つの漸近線で描けます。



  • 低周波域（ \omega \ll \omega_c）：ゲインは平坦で 20 \log_{10} K dB
  • 高周波域（ \omega \gg \omega_c）：ゲインは −20 dB/decade で減衰



折れ点周波数 \omega = \omega_c では、ゲインは漸近線から3 dB低下した値となります。これが「3 dB帯域幅」という用語の由来です。



−20 dB/decadeが表すこと

高周波域でゲインが−20 dB/decadeで下がるとは、周波数が10倍になるとゲインが1/10になることを意味します。
速い変化（高周波）の入力ほど、出力が小さくしか追従できないことを表しています。



1次遅れ系が「ローパスフィルタ」と呼ばれるのは、この高周波の減衰特性のためです。
低い周波数はそのまま通し、高い周波数を抑えるフィルタとして働きます。



4-3. 位相線図の特徴

位相は次の３段階で変化します。



  • 低周波域： 0^\circ 近辺で平坦
  • 折れ点周波数：ちょうど -45^\circ
  • 高周波域： -90^\circ に漸近



1次遅れ系では位相遅れは最大でも90°までしか進まないため、単体でフィードバック系を不安定化させることはありません。これも1次遅れ系が「扱いやすい」とされる理由のひとつです。



フィードバック系が不安定になるのは、位相が180°遅れてゲインが大きいときです。
1次遅れ系は位相遅れが90°までなので、それ単体では不安定の条件に届きません。

ボード線図の読み方そのものをより詳しく知りたい場合は、以下の関連記事もあわせてご覧ください。

instant.engineer

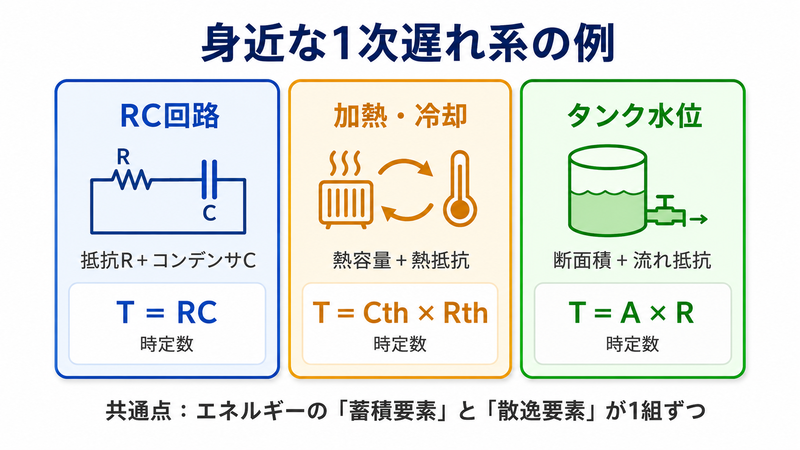

5. 身近な1次遅れ系の例｜RC回路・熱系・タンク

1次遅れ系は教科書だけのモデルではなく、身近な現象として無数に存在します。代表例を3つ紹介します。

5-1. RC回路（電気系）

抵抗 R とコンデンサ C を直列につないだRC回路で、入力電圧 v_i に対するコンデンサ電圧 v_o は1次遅れ系として振る舞います。



G(s) = \dfrac{V_o(s)}{V_i(s)} = \dfrac{1}{1 + RCs}



時定数は T = RC で、抵抗とキャパシタンスの積で決まります。電子回路設計でローパスフィルタの基本要素として頻出します。



抵抗を大きく、あるいはコンデンサを大きくすると時定数が増え、応答が遅くなります。
RC回路は1次遅れ系を実際に手で触れて確かめられる、わかりやすい例です。

5-2. 加熱・冷却（熱系）

断熱性のある容器をヒーターで加熱する場合、内部温度の上昇は1次遅れ系として近似できます。

時定数は熱容量と熱抵抗の積（ T = C_{th} R_{th}）で決まり、断熱性能が高いほど時定数は大きくなります。

家庭用エアコンの設定温度変更後の室温追従や、半導体製造装置のチャンバ温度制御などは典型的な1次遅れ系です。

5-3. タンクの液位（流体系）

タンクの底に絞りを設け、上部から一定流量で液体を流し込むと、液面高さは1次遅れ系として上昇します。

時定数はタンク断面積と絞りの流れ抵抗の積で決まり、プロセス制御でよく現れる典型例です。

これらの例は全て、エネルギー（電荷・熱・質量）の蓄積要素と散逸要素が1組ずつあるシステムであり、そこに共通の構造として1次遅れ系が現れていることが分かります。



分野を超えて同じ式になる理由

電気・熱・流体と分野は違っても、「ためる要素」と「逃がす要素」が1組ずつあれば、同じ1次遅れの式で表せます。
蓄積と散逸のバランスが応答の速さ（時定数）を決めるという構造が共通しているからです。



この普遍性こそが、1次遅れ系を学ぶ価値を高めています。
1つの理解が、温度・電気・流体などさまざまな分野にそのまま応用できます。

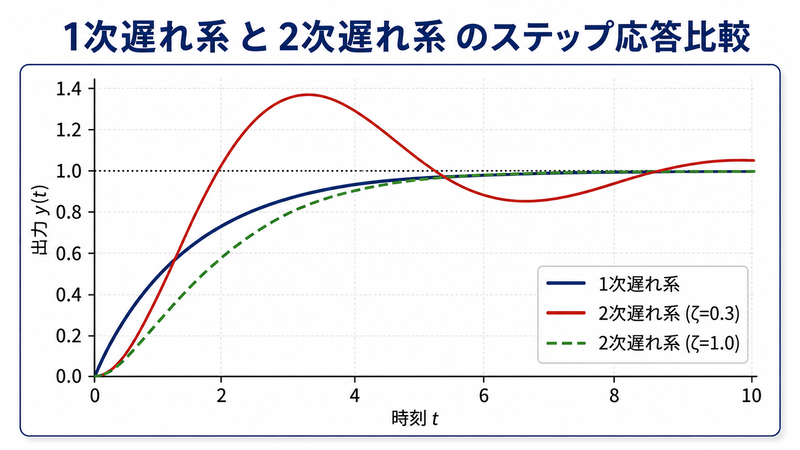

6. 1次遅れ系と2次遅れ系の違い

1次遅れ系と並んで頻出するのが2次遅れ系です。両者の違いを整理しておきましょう。

2次遅れ系の伝達関数は次の標準形で表されます。



G(s) = \dfrac{K \omega_n^2}{s^2 + 2 \zeta \omega_n s + \omega_n^2}



分母が s の2次式になっている点が、1次遅れ系との決定的な違いです。
2次になることで、減衰係数ζの値によっては振動やオーバーシュートが現れます。



パラメータは固有角周波数 \omega_n と減衰係数 \zeta の2つで、振る舞いはこの2つで決まります。



項目 1次遅れ系 2次遅れ系
微分方程式の階数 1階 2階
パラメータ数 2個（K, T） 3個（K, ωn, ζ）
オーバーシュート 発生しない ζ < 1 で発生
振動 無振動 ζ が小さいほど振動的
位相遅れ最大 −90° −180°
ゲイン傾き（高周波） −20 dB/decade −40 dB/decade
代表例 RC回路、熱系 RLC回路、ばね質量ダンパ



最大の違いは、2次遅れ系では条件によりオーバーシュートや振動が現れる点です。

1次遅れ系は安定で穏やかな応答に留まりますが、エネルギー蓄積要素が2つ以上ある系（質量＋ばね、インダクタ＋コンデンサなど）では2次以上のシステムとなり、固有振動を伴うことになります。

制御対象が機械系であれば、慣性とばね性の両方を持つため2次遅れ系で記述されるのが一般的です。



1次遅れ系を理解しておくと、2次遅れ系との違いも明確になります。
蓄積要素が1つか2つか、という視点で見れば、両者の振る舞いの差が自然に納得できます。

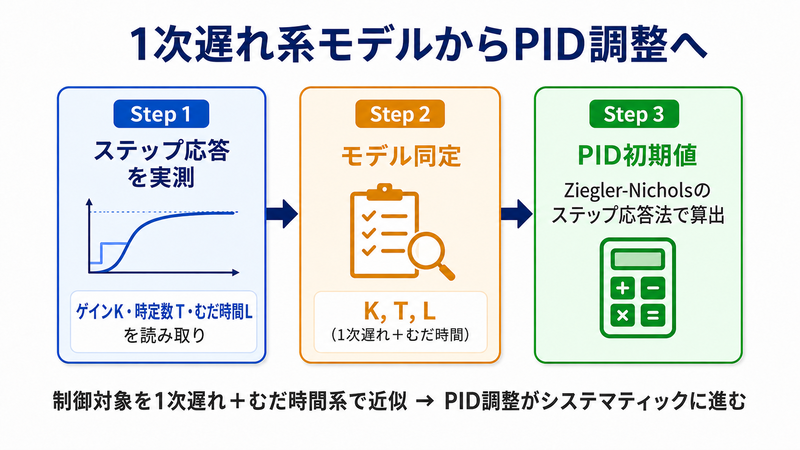

7. 制御設計への応用｜PID調整の出発点

制御対象が1次遅れ系（または1次遅れ＋むだ時間）で近似できるとき、PID制御のパラメータ調整は格段にやさしくなります。

古典的なチューニング法のひとつであるZiegler-Nicholsのステップ応答法は、まさにこの考え方に基づきます。

7-1. ステップ応答からモデル同定

制御対象に手動でステップ入力を加え、応答波形から次の3つを読み取ります。



  • 定常ゲイン K（出力変化量 ÷ 入力変化量）
  • 時定数 T（最終値の63.2%に達するまでの時間）
  • むだ時間 L（入力後、出力が動き始めるまでの時間）

7-2. PID初期値の算出

得られたパラメータから、Ziegler-Nicholsの公式でPID初期値を算出できます。

例えばPI制御の場合、比例ゲイン K_p と積分時間 T_i は次のように与えられます。



K_p = 0.9 \dfrac{T}{KL}, \quad T_i = 3.3 L



これらの式は、実測した時定数・ゲイン・むだ時間から比例ゲインと積分時間を直接求めるものです。
1次遅れ系のモデル同定が、そのままPID調整の出発点になることがわかります。



この初期値からスタートし、実機での挙動を見ながら微調整するのが現実的な手順です。



むだ時間との組み合わせ

実際の制御対象は、1次遅れに「むだ時間」が加わった形になることが多くあります。
むだ時間とは、入力を加えてから出力が反応し始めるまでの時間差のことです。



1次遅れ＋むだ時間でモデル化すると、より現実に近い特性を表現できます。
Ziegler-Nicholsの公式も、この時定数とむだ時間の比を使ってPID初期値を求めています。



制御対象の動特性をシンプルな1次遅れ系で把握できれば、フィードバック制御の設計やチューニングが論理的に進められます。

PID制御の各動作の役割をより深く知りたい場合は、以下の関連記事もあわせて参照してください。

instant.engineer

また、周波数応答という観点で見れば、1次遅れ系はまさに「ローパスフィルタ」そのものです。周波数応答の観点や、閉ループとしての挙動を扱うフィードバック制御の理解と組み合わせると、1次遅れ系の理解は一気に深まります。



時間領域のステップ応答と、周波数領域のボード線図は、同じ1次遅れ系を別の角度から見たものです。
両方の見方を結びつけられると、制御対象の性質を立体的に捉えられるようになります。

まとめ

本記事では、制御工学で最も基本となる「1次遅れ系」について、定義・伝達関数・時定数の意味・ステップ応答（63.2%ルール）・ボード線図（折れ点周波数）・身近な例・2次遅れ系との違い・PID調整への応用までを体系的に解説しました。

1次遅れ系は、エネルギーの蓄積要素と散逸要素を1組ずつ持つシステムの普遍的なモデルです。

たった2つのパラメータ（ゲイン K と時定数 T）でシステムを記述できるシンプルさが、制御工学の入門として最適とされる理由です。

「ステップを入れて63.2%到達時間を測れば時定数」「整定時間は4〜5T」「ボード線図はコーナー周波数で折れて−20 dB/decade」という3つの数字を覚えておけば、現場での制御対象の把握が格段に速くなります。



1次遅れ系はシンプルですが、制御工学のあらゆる場面で土台になる重要なモデルです。
まずはこの基本を確実に押さえ、2次遅れ系やPID制御へと理解を広げていってください。



ゲインと時定数というたった2つの数字で、システムの動きを語れるのが1次遅れ系の魅力です。
現場で装置に出会ったら、まず時定数を測ってみることから始めてみてください。
