平面度とは？記号・測定方法と幾何公差を解説

図面に描かれた平面が、製品になったとき本当に「平ら」になっているか――設計者なら一度は悩んだ経験があるのではないでしょうか。

金型の合わせ面やシール面、フランジ面など、ほんのわずかな凹凸が漏れや偏摩耗といった深刻なトラブルを引き起こします。

こうした「面の平らさ」を数値で管理するために用いられるのが、JIS B 0021 に規定された幾何公差のひとつ、平面度です。

にもかかわらず、「記号の意味がよく分からない」「平行度との違いが曖昧」といった声は少なくありません。

本記事では、平面度の定義・記号の読み方から、JIS B 0419 の普通幾何公差、測定方法、加工技術、トラブル事例まで体系的に解説します。

1. 平面度とは
2. 平面度の記号と図面指示
3. 幾何公差の分類と平面度の位置づけ
4. 平面度と平行度の違い
5. 平面度と真直度の違い
- 3 次元的な面のうねり
- 実務での使い分け例
6. JIS B 0419 普通幾何公差と平面度
7. 平面度の測定方法
8. 平面度を左右する加工技術
9. 平面度のトラブル事例と設計のコツ
まとめ

1. 平面度とは

平面度とは、ある面がどれだけ「理想的な平面」に近いかを示す幾何公差です。

JIS B 0021（製品の幾何特性仕様――幾何公差表示方式）では、平面度を次のように定義しています。

平面形体の幾何学的に正しい平面からの狂いの大きさ

もう少しかみ砕いて説明しましょう。

対象面の最も高い点と最も低い点を挟むように、2 枚の平行な平面を考えます。

この 2 枚の平面の間隔が、平面度の値に相当します。

間隔が小さいほど面は平らで、大きいほどうねりや反りが大きいことを意味します。

たとえば、定盤の表面をイメージしてください。

肉眼では平らに見えても、精密に測定すると微小な山谷が存在します。

この山の頂上と谷の底を挟む 2 枚の平面の距離が、その定盤の平面度です。

形状公差としての位置づけ

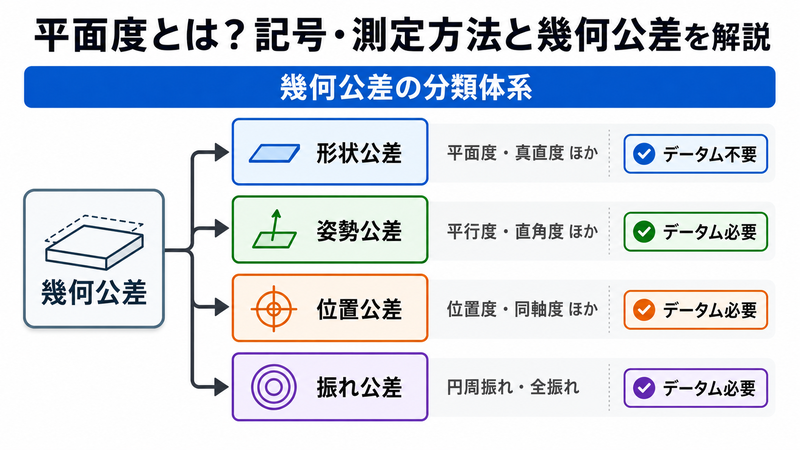

幾何公差は大きく 4 つのグループに分けられます。

形状公差（真直度・平面度・真円度・円筒度・線の輪郭度・面の輪郭度）
姿勢公差（平行度・直角度・傾斜度）
位置公差（位置度・同軸度・対称度）
振れ公差（円周振れ・全振れ）

平面度は形状公差に分類されます。

形状公差の最大の特徴は、データム（基準となる形体）を必要としないことです。

つまり、対象面そのものの形だけで合否を判定できます。

他の面との相対関係を問わず、面単体の「平らさ」を絶対的に評価するのが平面度の役割です。

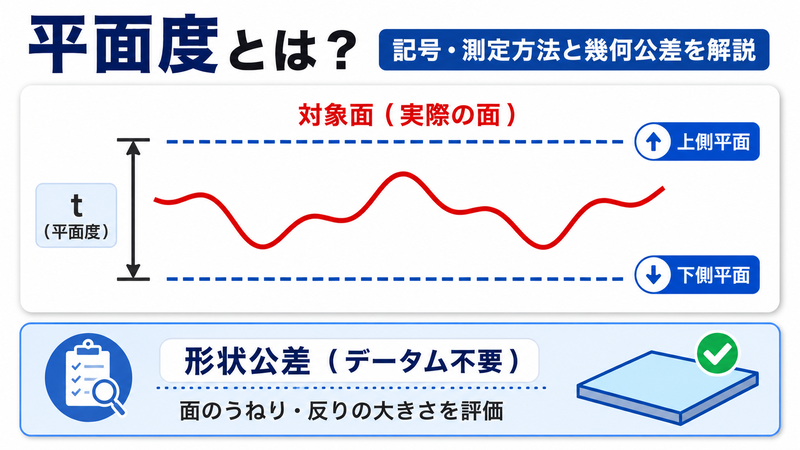

平面度の公差域

公差域は「距離 t だけ離れた 2 つの平行な平面に挟まれた領域」で定義されます。

対象面がこの 2 枚の平面の間に完全に収まっていれば合格です。

逆に、面の一部でもこの領域からはみ出していれば不合格となります。

$\text{公差域} = \text{互いに平行な2平面間の距離}\; t$

たとえば平面度 0.05 と指示された面は、最も高い点と最も低い点の差が 0.05 mm 以内でなければなりません。

この 0.05 mm という値が、2 枚の平行な平面の間隔 t に相当します。

重要なのは、この 2 枚の平面の「向き」は自由に調整できるという点です。

面を最もフィットする姿勢に配置したときの最小間隔で評価するため、面が全体的に傾いていても、それだけでは不合格にはなりません。

あくまで面そのもののうねりや反りの大きさが評価対象です。

平面度が求められる代表的な部品

平面度が厳しく要求される部品は、製造業の現場に数多く存在します。

代表的なものをいくつか挙げてみましょう。

定盤：測定の基準面として使われるため、平面度は最も重要な品質指標です。JIS B 7513 で等級別に平面度が規定されています
金型の合わせ面：上型と下型のすき間からバリが発生するのを防ぐため、高い平面度が求められます
フランジ面：配管やバルブの接合面で、ガスケットとの密着性を確保するために平面度を管理します
リニアガイドの取付面：直線運動の精度を保つため、レール取付面の平面度がスペックとして指定されます
半導体ウェハのチャック面：ナノメートルレベルの平面度が要求される超精密部品の代表例です

このように、平面度は精密機械から大型構造物まで、あらゆる場面で「面の品質」を保証するための基本的な指標として活用されています。

なお、平面度の数値が小さいほど精密な面を意味し、加工コストと測定コストの両方が上がります。

設計者としては「この面がどの程度平らでなければ機能を果たせないか」を見極め、必要十分な公差値を設定することが、品質とコストを両立させるための第一歩となります。

2. 平面度の記号と図面指示

幾何公差は「公差記入枠」を使って図面上に指示します。

平面度の記号は平行四辺形（▱）のような形をしており、JIS と ISO で共通です。

この記号は「面が 2 枚の平行な平面に挟まれている」イメージをそのまま図案化したものと考えると覚えやすいでしょう。

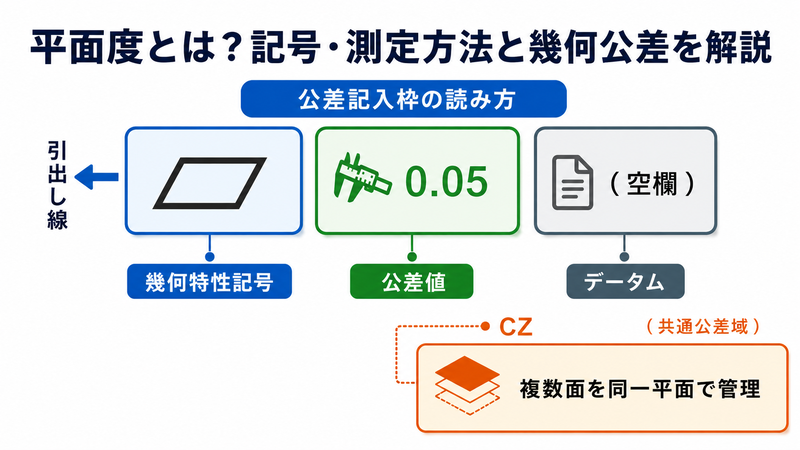

公差記入枠の構成

公差記入枠は左から順に 3 つの区画に分かれています。

区画	内容	平面度の場合
第 1 区画	幾何特性記号	▱（平面度記号）
第 2 区画	公差値（mm）	例：0.05
第 3 区画	データム	なし（形状公差のため不要）

記入枠から引き出し線を延ばし、対象面を指示します。

引き出し線の矢印は、対象面の輪郭線またはその延長線に対して垂直に当てるのがルールです。

寸法線の延長線上に矢印を置いてしまうと、寸法の公差と誤解される恐れがあるため注意が必要です。

図面指示の読み方

たとえば公差記入枠に「▱ 0.05」と記載されている場合、次のように読みます。

指示された面は、0.05 mm だけ離れた 2 つの平行な平面の間に収まらなければならない。

データム欄が空欄になっている点がポイントです。

この空欄は、平面度がデータムに依存しない形状公差に該当することを示しています。

ここが公差設計で最も見落とされやすいポイントのひとつです。

なお、公差値の前に「⌀」記号が付く場合があります。

これは円形の面に対して公差域を円筒形で指定する場合に使われますが、平面度では一般的ではありません。

CZ（共通公差域）の指示

複数の面が同一平面上にあるべき場合、公差値の後ろに「CZ」を付記します。

CZ は「Common Zone（共通公差域）」の略称です。

CZ を指示しない場合、各面はそれぞれ独立した公差域で評価されます。

つまり、面 A が平面度 0.05 をクリアし、面 B も平面度 0.05 をクリアしていても、面 A と面 B が同一平面上にあるとは限りません。

一方、CZ を指示すると、離れた複数の面を 1 つの共通公差域で同時に評価します。

たとえば段差のある部品の上面 2 箇所が同一平面上にあるべき場合、CZ を付けることで「2 面合わせて 1 つの平面度」として管理できます。

CZ が有効な場面の具体例を挙げましょう。

ベースプレートに複数の突起がある部品を考えてください。

各突起の上面を相手部品の取付面として使う場合、個々の面が平らでも突起間の高さがバラバラでは取付面として機能しません。

このような場合に CZ を指示すれば、すべての突起上面が 1 つの平面度で規制されるため、面間の段差も含めて管理できます。

CZ は平面度だけでなく、他の形状公差や姿勢公差にも適用できる修飾記号です。

ただし、使用頻度はそれほど高くないため、図面を受け取る加工現場との事前すり合わせが大切です。

3. 幾何公差の分類と平面度の位置づけ

幾何公差は JIS B 0021 で 14 種類が規定されています。

ここでは平面度がどの位置にあるのか、全体像を俯瞰しましょう。

形状公差（6 種類）

形状公差はデータムなしで評価できる公差群です。

形体そのものの「かたち」のずれを規制します。

公差の種類	記号	対象形体	データム
真直度	―	直線	不要
平面度	▱	平面	不要
真円度	○	円	不要
円筒度	⊘	円筒面	不要
線の輪郭度	⌒	任意曲線	不要
面の輪郭度	⌓	任意曲面	不要

6 種類の形状公差に共通する特徴は、すべてデータム不要という点です。

基準がないため、評価は対象形体にとって最も有利な向き・位置で行われます。

平面度の場合、2 枚の平面の向きを自由に調整し、間隔が最小になる配置を採用します。

姿勢公差（3 種類）

姿勢公差はデータムに対する「傾き」を規制する公差です。

基準面や基準軸に対して、形体がどれだけ正しい姿勢を保っているかを評価します。

公差の種類	対象形体	データム
平行度	直線・平面	必要
直角度	直線・平面	必要
傾斜度	直線・平面	必要

姿勢公差はデータムの指示が必須です。

データムなしで姿勢公差を記入すると図面としては不備になりますので注意しましょう。

位置公差と振れ公差

位置公差（位置度・同軸度・対称度）は形体の位置を、振れ公差（円周振れ・全振れ）は回転体の振れを規制します。

いずれもデータムが必要です。

このように、平面度は「データム不要の形状公差」という最もシンプルなグループに属しています。

「面そのものがどれだけ平らか」だけを純粋に評価するという意味で、幾何公差の基本中の基本と言える存在です。

なお、幾何公差を初めて学ぶ方は、まず形状公差（データム不要）と姿勢公差（データム必要）の区別を確実に押さえることをおすすめします。

この区別が曖昧なまま図面を描くと、意図しない公差解釈が生じ、加工・検査の両方で混乱を招きます。

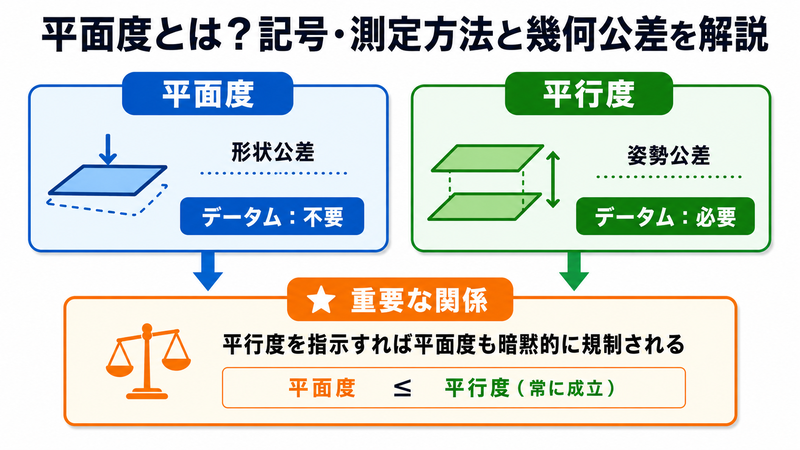

4. 平面度と平行度の違い

設計現場で最も多い混同が「平面度」と「平行度」の取り違えです。

公差域の形（2 枚の平行な平面で挟む）が似ているため混乱しやすいのですが、評価の基準がまったく異なります。

比較項目	平面度	平行度
公差の種類	形状公差	姿勢公差
データム	不要	必要
評価対象	面そのもののうねり・反り	基準面に対する面の傾き
公差域の決め方	対象面に最もフィットする位置で 2 平面を配置	データム平面に平行な 2 平面を配置
用途例	定盤面、シール面、金型合わせ面	軸受ハウジング上下面、ガイドレール取付面

データムの有無が意味すること

平面度はデータムを持たないため、対象面を「最も有利な姿勢」で評価します。

専門的には最小領域法（ミニマックス法）と呼ばれる方法を使います。

面を傾けたり回転させたりして、2 枚の平面の間隔が最小になる配置を探索します。

$\text{平面度} = \min \bigl(\max(z_i) - \min(z_i)\bigr)$

ここで $z_i$ は各測定点の高さ方向の座標です。

「min」は 2 枚の平面の向きを最適化した結果の最小値を意味しています。

一方、平行度はデータム平面を基準に固定した状態で評価します。

基準面に平行な 2 枚の平面を置き、その間に対象面が収まるかどうかを判定します。

$\text{平行度} = \max(d_i) - \min(d_i)$

ここで $d_i$ はデータム平面から各測定点までの距離です。

平行度では 2 枚の平面の向きがデータムによって固定されるため、自由度がありません。

平行度を指示すれば平面度も包含される

ここが非常に重要なポイントです。

平行度を指示すると、暗黙的に同じ値の平面度も規制されます。

数学的に考えてみましょう。

平行度は 2 枚の平面の向きがデータムで固定されています。

平面度は 2 枚の平面の向きを自由に最適化できます。

固定した条件のほうが最適化した条件よりも不利になりますから、次の不等式が成り立ちます。

$\text{平面度} \leq \text{平行度}$

したがって、平行度 0.05 をクリアした面は、自動的に平面度 0.05 以内でもあるということです。

逆に、平面度だけを指示しても平行度は保証されません。

面が完璧に平らでも、基準面に対して傾いていれば平行度は不合格になり得ます。

使い分けの判断基準

判断のポイントは「基準面があるかどうか」に尽きます。

面単体の凹凸だけを規制したい場合：平面度を使う。例：シール面、定盤面
別の面との関係（平行性）を規制したい場合：平行度を使う。例：軸受ハウジングの上下面
両方を同時に管理したい場合：平行度を指示すれば平面度も含まれるため、平行度 1 つでカバーできる

実務上は「平行度を指示したいが、面の凹凸はもう少し厳しく管理したい」というケースもあります。

そのような場合は、平行度 0.08 と平面度 0.03 のように、両方を個別に指示することが可能です。

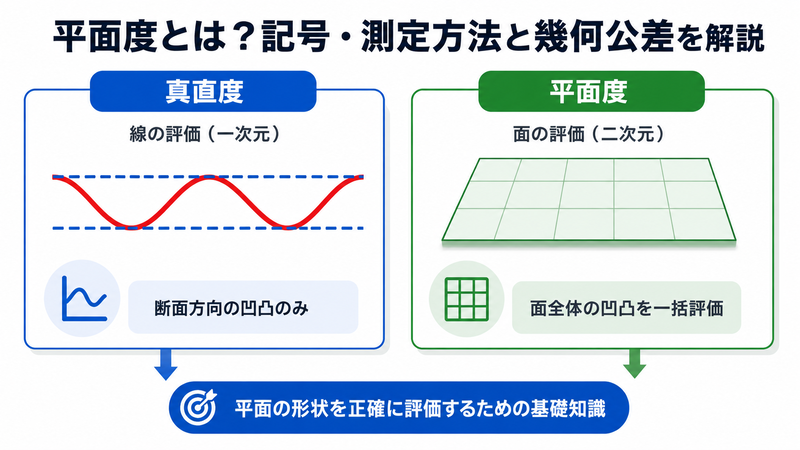

5. 平面度と真直度の違い

もうひとつ混同されやすいのが「平面度」と「真直度」の違いです。

どちらも形状公差に属しデータムは不要ですが、評価する形体の次元が異なります。

比較項目	平面度	真直度
評価形体	面（2 次元）	線（1 次元）
公差域	2 枚の平行な平面	2 本の平行な直線
用途	ブロック上面、フランジ面	シャフト母線、レール直線部

真直度は「直線形体の幾何学的に正しい直線からの狂いの大きさ」と定義されています。

長尺のシャフトや軸の母線の反り・曲がりを管理する場合に使用します。

つまり、1 本のラインに沿った凹凸だけを見ているのが真直度です。

平面度は面全体のうねりを一括で評価します。

真直度はある方向の 1 断面（線）だけを評価します。

この違いから、X 方向・Y 方向の真直度がそれぞれ合格でも、面全体として平面度が不合格になるケースがあります。

$\text{平面度} \geq \max\bigl(\text{X方向の真直度},\; \text{Y方向の真直度}\bigr)$

この不等式は、平面度が真直度よりも厳しい（または同等の）評価になることを意味しています。

面全体を一括で管理したい場合は平面度、特定方向の直線性だけを管理すれば十分な場合は真直度と使い分けましょう。

たとえば、長尺のレール上面を考えてください。

レールの長手方向の曲がりだけが問題になる場合は、長手方向の真直度を指示すれば十分です。

しかし、レール上面を取付面として使い、幅方向のうねりも管理したい場合は、平面度を指示する必要があります。

3 次元的な面のうねり

面のうねりが複雑なケースでは、X 方向の真直度と Y 方向の真直度をそれぞれ測定しても、面全体の凹凸パターンを把握しきれません。

たとえば「鞍型」のうねり（X 方向に凸、Y 方向に凹）は、各方向の断面では真直度が良好に見えても、面全体としては平面度が大きくなります。

このような複雑な面形状を管理する場合、真直度ではなく平面度を指示することが不可欠です。

三次元測定機を使えば、面全体の多数点を一度に測定して平面度を算出できるため、鞍型うねりも確実に検出できます。

実務での使い分け例

具体的な使い分け例を見てみましょう。

たとえば、長さ 500 mm のリニアガイド用レールの上面を考えます。

このレールの長手方向の「反り」だけが問題になる場合は、長手方向の真直度 0.02 mm を指示すれば十分です。

真直度なら 1 方向のみの測定で済むため、検査が簡単になるというメリットもあります。

一方、レール上面に幅のあるリニアブロックを直接取り付ける場合は事情が異なります。

リニアブロックの底面は幅方向にも接触するため、長手方向だけでなく幅方向のうねりも問題になります。

このような場合は、面全体を一括評価できる平面度を指示するのが正解です。

また、長尺のシャフトの母線（外周面に沿った直線）の曲がりを管理する場合は、面ではなく線の評価ですので真直度を使います。

シャフトの外周面全体の円筒形状を管理したい場合は、真直度でも平面度でもなく円筒度を指示します。

6. JIS B 0419 普通幾何公差と平面度

すべての面に個別に平面度を指示するのは、図面が煩雑になるだけでなく加工コストも上がるため現実的ではありません。

そこで活用されるのが JIS B 0419（普通公差――第 2 部：個々に公差の指示がない形体に対する幾何公差）です。

図面のタイトルブロック付近に「JIS B 0419 - K」のように等級を記載すれば、個別指示のない面に対して一括で平面度などの幾何公差が適用されます。

3 つの公差等級

JIS B 0419 では普通幾何公差を 3 つの等級に分けています。

等級記号は H・K・L で、H が最も厳しく L が最も緩い等級です。

等級記号	名称	精度水準	適用場面
H	精級	最も厳しい	精密機械部品
K	中級	標準的	一般機械部品
L	粗級	最も緩い	溶接構造物など

設計図面で最も多く使われるのは K（中級）です。

通常のフライス加工や旋盤加工で達成できる精度水準を想定しています。

平面度の普通幾何公差値

平面度は長方形の面では長い方の辺の長さ、円形の面では直径を基準寸法とします。

以下に 3 等級すべての公差値を示します。

基準寸法（mm）	H（精級）	K（中級）	L（粗級）
10 以下	0.02	0.05	0.1
10 を超え 30 以下	0.05	0.1	0.2
30 を超え 100 以下	0.1	0.2	0.4
100 を超え 300 以下	0.2	0.4	0.8
300 を超え 1000 以下	0.3	0.6	1.2
1000 を超え 3000 以下	0.4	0.8	1.6

たとえば、等級 K の図面で長辺 200 mm の面に個別指示がない場合を考えましょう。

基準寸法 200 mm は「100 を超え 300 以下」の区分に該当するため、平面度は自動的に 0.4 mm が適用されます。

この値が機能上十分であれば個別指示は不要です。

逆に、シール面のように 0.4 mm では粗すぎる面には、必ず個別に平面度を指示しなければなりません。

普通幾何公差の注意点

普通幾何公差の運用にはいくつかの注意点があります。

まず、普通幾何公差は「個々に指示がない形体」にのみ適用されるという点です。

個別に平面度を指示した面には、その個別値が優先されます。

したがって、普通幾何公差と個別指示が同じ面に適用されることはありません。

次に、JIS B 0419 に含まれる項目は真直度・平面度・真円度・平行度・直角度・対称度・円周振れの 7 項目です。

位置度や同軸度は含まれていません。

これらの公差は必ず個別に指示する必要があります。

最後に、普通幾何公差は寸法公差（JIS B 0405）とは別の規格です。

「JIS B 0405 - m」と「JIS B 0419 - K」の両方をタイトルブロックに記載することで、寸法と幾何公差の両方にデフォルト値を適用できます。

この 2 つの規格を組み合わせて使うのが、図面の簡素化における最も効果的なアプローチです。

計算例：等級選定の考え方

長辺 500 mm の取付面に平面度 0.5 mm が必要な場合を考えましょう。

基準寸法 500 mm は「300 を超え 1000 以下」の区分です。

各等級の公差値は次のとおりです。

$H = 0.3\;\text{mm},\quad K = 0.6\;\text{mm},\quad L = 1.2\;\text{mm}$

要求値 0.5 mm は K（0.6 mm）で包含されるため、等級 K を採用すれば個別指示なしでこの面の平面度は管理されます。

しかし、もし同じ部品に 0.2 mm の平面度が必要な面もある場合は、その面だけ個別に指示する必要があります。

7. 平面度の測定方法

平面度の指示方法が分かったところで、次は「どうやって測るか」を見ていきましょう。

測定方法は要求精度と測定対象のサイズに応じて選択します。

ここでは代表的な 4 つの方法を詳しく解説します。

ダイヤルゲージ＋定盤による測定

最もシンプルかつ現場で広く使われている方法です。

精密な定盤の上にワークを載せ、ダイヤルゲージのスピンドルを測定面に当てながら走査します。

具体的な手順は次のとおりです。

定盤の上にワークを安定した状態で載せ、測定面を上に向ける
ダイヤルゲージのマグネットスタンドを定盤に固定する
スピンドルを測定面に当て、任意の点でゼロリセットする
測定面を格子状（例：5 × 5 = 25 点）にスキャンし、各点の読み値を記録する
読み値の最大値と最小値の差が平面度の測定値となる

$\text{平面度測定値} = z_{\max} - z_{\min}$

この方法の長所は、特別な設備がなくても実施できることです。

定盤とダイヤルゲージは多くの加工現場に常備されているため、追加投資なしで平面度を測定できます。

一方、注意点もあります。

定盤自身の平面度が測定精度の上限になるという点です。

JIS B 7513 では定盤の精度等級を 0 級・1 級・2 級で規定しています。

0 級定盤の平面度は呼び寸法 300 mm で 2.5 μm 以下です。

したがって、0 級定盤を使えば μm オーダーの平面度測定が可能ですが、2 級定盤では 10 μm 程度が限界となります。

また、ワークの自重による変形（たわみ）にも注意が必要です。

薄板や大型ワークでは、定盤に載せた際の自重たわみが平面度の測定値に含まれてしまいます。

このような場合は、3 点支持や等間隔多点支持で自重たわみを最小化する工夫が求められます。

ストレートエッジ＋すきまゲージ

長尺の基準定規（ストレートエッジ）を対象面に載せ、すき間にすきまゲージを差し込む方法です。

光の透過で隙間の有無を確認する「光明たん法」もこの変形です。

大型部品やフレーム構造の概略評価に向いています。

しかし、測定精度は作業者の技量に左右されるため、定量的な管理には限界があります。

測定精度は一般に 0.01～0.05 mm 程度です。

ストレートエッジは JIS B 7514 で規定されており、普通型（I 形）と広幅型（II 形）があります。

長さは 300 mm から 3000 mm まで用意されているため、大型ワークの測定にも対応可能です。

三次元測定機（CMM）

三次元測定機（Coordinate Measuring Machine）は、現在最も広く使われている精密測定手段のひとつです。

プローブで対象面上の複数点を自動的に測定し、ソフトウェアで最小二乗平面や最小領域平面を算出します。

三次元測定機で平面度を測定する際の代表的なアルゴリズムは 2 つあります。

最小二乗法：各測定点から基準平面までの偏差の二乗和を最小にする平面を算出し、その平面からの最大偏差と最小偏差の差を平面度とする方法です。

$S = \sum_{i=1}^{n} (z_i - \hat{z}_i)^2 \;\to\; \min$

最小領域法：対象面を挟む 2 枚の平行な平面の間隔が最小になるよう配置する方法で、JIS の定義に最も忠実な評価法です。

一般的な CMM の測定不確かさは次の式で見積もれます。

$U = \left(1.5 + \dfrac{L}{350}\right)\;\text{μm}$

ここで $L$ は測定長さ（mm）です。

たとえば測定長さ 350 mm の面を測定する場合、測定不確かさは次のようになります。

$U = 1.5 + \dfrac{350}{350} = 2.5\;\text{μm}$

このように、CMM を使えば μm レベルの平面度を高い再現性で測定できます。

ただし、測定点の数と配置が結果に大きく影響する点には注意が必要です。

測定点が少なすぎるとうねりの山谷を拾いきれず、平面度を過小評価してしまう恐れがあります。

一般に、面積 100 mm × 100 mm の面で最低 25 点（5 × 5 格子）、面積が大きくなるほど測定点数を増やす必要があります。

レーザー干渉計・オプティカルフラット

光の干渉縞を利用した非接触測定法です。

ナノメートルオーダーの平面度を評価でき、光学部品やゲージブロックの校正に使用されます。

オプティカルフラット（光学平面板）を対象面に重ね、単色光を照射すると、面の凹凸に応じた干渉縞が現れます。

隣接する干渉縞の間隔は使用光源の波長の半分に相当します。

$\Delta h = \dfrac{\lambda}{2}$

ナトリウムランプ（ $\lambda = 589.3\;\text{nm}$ ）を使用する場合、縞 1 本分の高低差は約 0.295 μm です。

$\Delta h = \dfrac{589.3}{2} = 294.65\;\text{nm} \approx 0.295\;\text{μm}$

干渉縞が直線的に並んでいれば平面度は良好、縞が曲がっているほど凹凸が大きいことを意味します。

縞の曲がり量を読み取ることで、サブミクロンの平面度を定量的に評価できます。

この方法は非常に高精度ですが、測定対象の表面が鏡面に近い仕上がりでなければ干渉縞が鮮明に現れません。

したがって、適用範囲はゲージブロック・光学部品・精密金型の仕上げ面などに限られます。

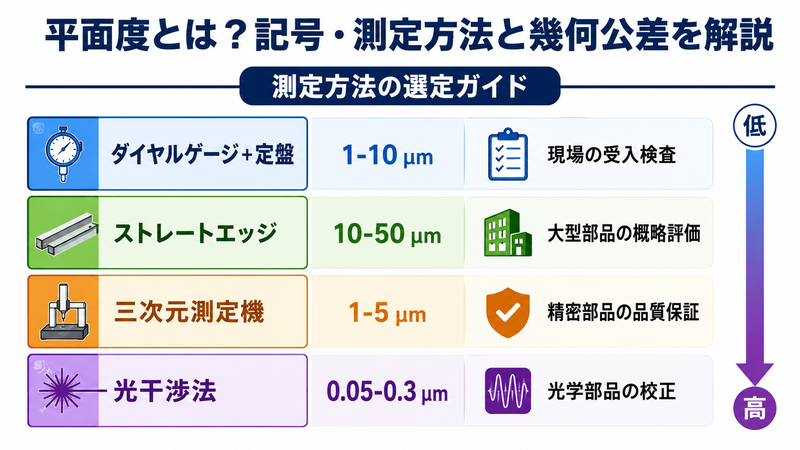

測定方法の選定ガイド

測定方法	精度（μm）	対象サイズ	適用場面
ダイヤルゲージ＋定盤	1～10	小～中型	現場の受入検査
ストレートエッジ	10～50	中～大型	大型部品の概略評価
三次元測定機	1～5	小～大型	精密部品の品質保証
光干渉法	0.05～0.3	小型	光学部品・ゲージ校正

要求精度の 3～5 倍の測定精度を持つ方法を選ぶのが基本原則です。

たとえば平面度 0.01 mm が要求される面には、測定精度 2～3 μm の CMM が適しています。

測定時の注意点

どの測定方法を選んでも、共通して注意すべきポイントがあります。

温度管理：測定環境の温度変化は、ワークと測定機器の双方に熱膨張をもたらします。

JIS B 7513 や ISO 1 では標準測定温度を 20 ℃ と定めています。

加工直後のワークは切削熱で膨張している可能性があるため、十分に冷却してから測定に臨むことが大切です。

鋼材の線膨張係数は約 $11.7 \times 10^{-6}\;/\text{℃}$ ですので、300 mm のワークが 5 ℃ 高い状態で測定すると、長さ方向に約 17.6 μm の誤差が生じます。

$\Delta L = L \times \alpha \times \Delta T = 300 \times 11.7 \times 10^{-6} \times 5 = 0.0176\;\text{mm}$

測定点の配置：測定点が少なすぎると、うねりの山谷を拾いきれず平面度を過小評価してしまいます。

逆に、測定点が多すぎると測定時間が長くなり生産性が下がります。

実務上は、面の対角線・十字・格子の順に測定密度を上げていき、追加測定で値が安定する点数を探るのが効率的です。

また、測定点の配置は面のエッジ付近を含めることが重要です。

エッジ付近は加工時のバリ取りや面取りの影響で局所的な変形が起きやすく、中央付近だけを測定していては検出できないうねりが隠れている場合があります。

ワークの支持方法：薄板や大型ワークでは自重たわみが平面度の測定値に影響します。

エアリーポイント（2 点支持の最適位置）やベッセルポイント（3 点支持の最適位置）と呼ばれる理論的に最適な支持位置を用いると、自重たわみを最小化できます。

ベッセルポイントでは、両端からの支持点距置を全長の約 $0.554 \times L$ （ $L$ は全長）の間隔に配置します。

instant.engineer

8. 平面度を左右する加工技術

図面で平面度を厳しく指示しても、加工で実現できなければ意味がありません。

ここでは、平面度に影響を与える代表的な加工技術とその達成レベルを詳しく解説します。

フライス加工（切削）

正面フライスや平面フライスによる切削加工は、平面を作る最も一般的な方法です。

汎用フライス盤で 0.02～0.05 mm、高精度マシニングセンタで 0.01 mm 程度の平面度が得られます。

フライス加工で平面度を向上させるポイントは次のとおりです。

クランプ力の均一化：過大なクランプ力はワークを変形させ、加工後にクランプを外した瞬間に「スプリングバック」で形状が戻ります。これが平面度の悪化原因になります
切削条件の適正化：送り速度が速すぎると刃のたわみで面にうねりが残ります。仕上げ加工では送り速度を抑えるのが鉄則です
熱膨張の管理：切削熱によるワークの熱膨張は、加工中は問題なくても冷却後に変形として現れます。クーラント（切削液）の適切な供給が重要です

研削加工

砥石を用いた研削加工は、切削加工よりも高い平面度を実現できます。

平面研削盤を使用すれば、0.005～0.01 mm の平面度が達成可能です。

研削加工のメカニズムは、砥粒ひとつひとつが微小な切れ刃として作用し、切り込み量がミクロン単位と極めて小さい点にあります。

そのため、切削加工に比べて切削力が小さく、ワークの弾性変形を抑えた加工ができます。

研削加工で平面度を確保するためのポイントは次のとおりです。

砥石の選定：粒度（番手）が大きいほど面粗度は良くなりますが、切れ味が落ち研削焼けのリスクが高まります。仕上げ研削では WA 砥石の #60～#80 が一般的です
切り込み量の管理：仕上げ研削では切り込み量を 0.005 mm 以下に設定するのが標準です
ドレッシング：砥石面の目つぶれや目詰まりは平面度の悪化に直結します。適切なタイミングでドレッシングを行い、砥石面を常にシャープに保つことが大切です

ラッピング加工

ラップ盤の上にラップ剤（遊離砥粒）を散布し、ワークを加圧しながら摺り合わせる加工法です。

平面度 0.001～0.003 mm が達成可能で、ゲージブロックやオプティカルフラットの仕上げに使われます。

ラッピングの除去量は、プレストンの法則に従います。

$\dfrac{dh}{dt} = k \cdot P \cdot V$

ここで $\dfrac{dh}{dt}$ は単位時間あたりの除去量、 $k$ はプレストン係数、 $P$ は加圧力、 $V$ は相対速度です。

均一な加圧と速度を維持することで、面全体にわたって均等な除去が行われ、高い平面度が得られます。

ラッピングの注意点は、加工時間が長く生産性が低いことです。

除去量が微小なため、前工程で研削加工により粗い平面度を確保しておき、最終仕上げとしてラッピングを適用するのが一般的な工程設計です。

きさげ加工（スクレーピング）

きさげ加工は、スクレーパーと呼ばれる刃物で金属面のわずかな凸部を手作業で削り取る伝統技術です。

工作機械の摺動面や精密定盤の仕上げに用いられ、平面度 0.001 mm（1 μm）以下を実現できます。

作業手順は次のとおりです。

基準定盤に色粉（ブルー）を塗布し、ワークと摺り合わせる
色が移った箇所（凸部）をスクレーパーで数ミクロンずつ削り取る
摺り合わせと削りを繰り返し、接触面積を均一に広げていく
最終的に 25 mm × 25 mm の正方形内に 20～25 点の接触点（あたり）を目標とする

きさげ加工が他の加工法と根本的に異なるのは、切削熱がほとんど発生しないという点です。

研削やフライス加工では、加工中に発生する切削熱がワークに熱ひずみを与えます。

冷却後にこの熱ひずみが解放されると、面が変形して平面度が悪化する場合があります。

きさげ加工は完全な手作業で、極めて低速な除去加工のため、このような熱ひずみが発生しません。

しかし、高い技能が要求されるため、近年は熟練技能者の確保が業界全体の課題となっています。

工作機械メーカーの中には、きさげ加工の技能を若手に伝承するための社内研修制度を設けているところもあります。

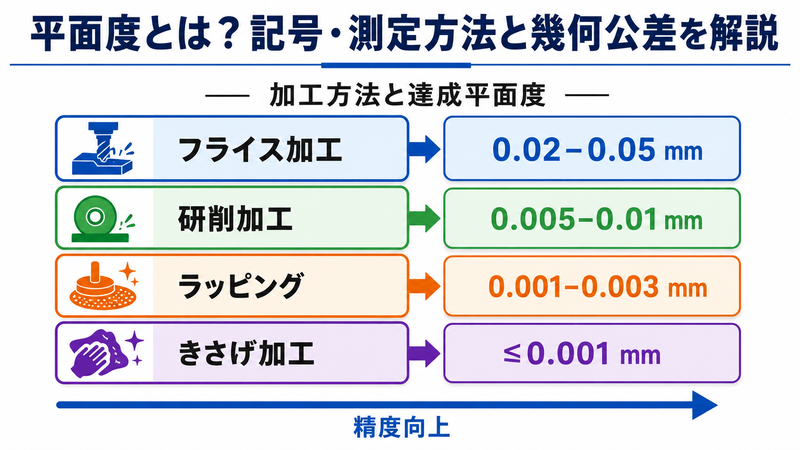

各加工法の達成平面度まとめ

加工方法	達成平面度（mm）	適用例
フライス加工	0.02～0.05	一般機械部品
高精度フライス加工	0.01	精密機械部品
研削加工	0.005～0.01	金型、ゲージ
ラッピング	0.001～0.003	ゲージブロック
きさげ加工	0.001 以下	工作機械摺動面、精密定盤

設計段階では、要求する平面度に対して適切な加工法を選定することがコストと品質のバランスを取る鍵です。

過度に厳しい平面度を指示すると、加工コストが跳ね上がる原因になります。

フライス加工で十分な面に研削仕上げを指定すれば、加工工程が 1 つ増えるだけでなく、段取り替えの時間も発生します。

逆に、要求精度を満たせない加工法を選んでしまうと手戻りが発生し、納期とコストの両方に悪影響を及ぼします。

加工法の選定に迷った場合は、まず上の表で要求平面度がどの加工法の守備範囲に入るかを確認し、そのうえで部品の材質・サイズ・数量を考慮して最終決定するとスムーズです。

instant.engineer

9. 平面度のトラブル事例と設計のコツ

最後に、平面度にまつわる実務上のトラブル事例と、設計段階での対処法を紹介します。

平面度の不足は、漏れ・バリ・偏摩耗・振動など多様な不具合の引き金になります。

トラブルが起きてから原因を追究すると、平面度に行き着くケースが非常に多いのが実情です。

事前にありがちなパターンを押さえておくことで、設計段階でトラブルを未然に防ぐことができます。

現場で実際に起きた問題を知ることで、設計段階での「転ばぬ先の杖」として活用してください。

トラブル 1：フランジ面からの漏れ

配管のフランジ締結部で流体が漏れる場合、パッキンやガスケットの不具合を最初に疑いがちです。

しかし、フランジ面の平面度が不足していることが根本原因となっているケースは少なくありません。

フランジ面に凹凸があると、ボルトで均一に締め付けてもパッキンとの密着が得られません。

特にメタルガスケットは弾性変形量が小さいため、面の凹凸を吸収しきれず漏れに直結します。

一般に、メタルガスケットを使用する場合のフランジ面平面度は 0.01～0.02 mm 以下が推奨されます。

対策としては、フランジ面に個別の平面度指示を行い、研削仕上げまたはラッピング仕上げを指定することが有効です。

また、フランジの肉厚が薄いとボルト締結力で変形しやすいため、肉厚の見直しも併せて検討しましょう。

トラブル 2：金型合わせ面のバリ発生

射出成形金型や板金プレス金型において、上型と下型の合わせ面（パーティングライン）の平面度が不足していると、樹脂や金属がすき間に流れ込み、バリが発生します。

金型の合わせ面は通常 0.005～0.01 mm の平面度が要求されます。

大型金型では熱処理後のひずみが大きくなるため、研削加工だけでは目標に届かないことがあります。

そのような場合は、研削加工後にきさげ加工で最終仕上げを行うのが効果的です。

また、金型の使用中に型温が上昇すると熱膨張が発生します。

常温での平面度が良好でも、稼働中の温度変化で合わせ面にすき間が生じるケースがあります。

設計段階で使用温度条件を考慮し、熱膨張による変形量を見積もっておくことが重要です。

トラブル 3：ガイドレールの偏摩耗

直線運動のガイドレール取付面の平面度が悪いと、リニアガイドに局所的な荷重がかかります。

その結果、転動体の偏摩耗やリニアガイドの早期寿命劣化を招きます。

取付面の平面度は、リニアガイドメーカーの推奨値（一般に 0.02 mm/m 以下）を満たす必要があります。

長尺の取付面では、ストレートエッジとダイヤルゲージを併用した全長測定が効果的です。

さらに、ボルト締結によるレールの変形にも注意が必要です。

取付面の平面度が悪い状態でレールをボルトで固定すると、レール自体が取付面の形に追従して変形します。

この変形が直線運動の精度を大きく損ないます。

対策として、取付面の研削仕上げを指定するか、レールと取付面の間にシム（薄板）を挟んでレベル調整を行う方法が採られます。

トラブル 4：軸受ハウジングの異常振動

軸受ハウジングの取付面の平面度が不足していると、軸受の外輪が均一に支持されません。

その結果、運転中に異常振動や異音が発生し、軸受の寿命が大幅に短縮されます。

軸受メーカーのカタログには、ハウジング取付面の推奨平面度が記載されています。

一般的な転がり軸受では 0.01～0.02 mm が推奨値です。

面圧が高くなる大荷重用途では、さらに厳しい値が要求されます。

軸受の取付面は通常、研削仕上げで加工します。

ハウジングの壁厚が薄い場合は、研削時のクランプ力でハウジングが変形し、クランプを外した後に平面度が悪化することがあります。

このような場合は、クランプ力を段階的に上げながら複数回に分けて研削する方法が効果的です。

設計時のコツ 5 選

平面度の指示で失敗しないためのポイントを整理しましょう。

1. 必要な面だけに個別指示する

普通幾何公差で十分な面にまで個別指示をすると、不必要にコストが上がります。

シール面、嵌合面、データム面など、機能上クリティカルな面に限定しましょう。

2. 加工方法を意識した公差値にする

フライス加工で仕上げる面に 0.003 mm を要求するのは現実的ではありません。

前述の達成平面度表を参考に、実現可能な値を設定してください。

3. 測定方法を考慮する

現場で測定できない公差値を指示しても管理できません。

「要求精度の 3～5 倍の測定精度」という原則に照らして、使用可能な測定機器で管理できる値にしましょう。

4. 平行度との使い分けを明確にする

面の凹凸だけを管理したいのか、基準面との関係も管理したいのかを設計意図に照らして判断します。

迷ったときは「データムが必要かどうか」を基準に考えるとスムーズです。

5. 図面の読み手の立場で考える

加工現場の作業者が図面を見たとき、意図が正しく伝わるかどうかを常に意識しましょう。

CZ の指示など馴染みの薄い記号を使う場合は、図面に注記を添えると親切です。

また、設計レビューの場で加工担当者や品質管理担当者と公差の意図を共有しておくことも効果的です。

「なぜこの面にこの精度が必要なのか」という設計意図が伝われば、現場も適切な加工法と検査方法を選定しやすくなります。

instant.engineer

まとめ

本記事では、平面度の定義・記号の読み方から、幾何公差における位置づけ、平行度・真直度との違い、JIS B 0419 の普通幾何公差、測定方法、加工技術、そしてトラブル事例と設計のコツまでを解説しました。

重要なポイントを振り返りましょう。

平面度は形状公差に分類され、データムを必要としません
公差域は「距離 t だけ離れた 2 枚の平行な平面」で定義されます
平行度との違いは「データムの有無」です。平行度を指示すれば平面度も暗黙的に規制されます
真直度は線（1 次元）、平面度は面（2 次元）の評価です。面全体を管理するなら平面度を使います
JIS B 0419 の普通幾何公差を活用すれば、図面の指示を簡素化できます
測定方法はダイヤルゲージ、三次元測定機、レーザー干渉計など多様で、要求精度に応じて選択します
加工方法によって達成可能な平面度が異なるため、設計段階で加工法を意識した公差値を設定することが重要です
フランジ漏れ、金型バリ、ガイドレール偏摩耗など、平面度不足は深刻なトラブルに直結します

平面度は地味に見える公差項目ですが、漏れ・偏摩耗・バリなど深刻なトラブルの根本原因になり得ます。

設計者として平面度の本質を正しく理解し、適切な指示と管理を行うことが、高品質なものづくりの第一歩です。

まずは JIS B 0419 の普通幾何公差を活用して図面を簡素化しつつ、機能上重要な面だけに個別指示を行う――このバランス感覚を身につけることで、過剰品質によるコスト増と品質不足によるトラブルの両方を防ぐことができます。
