歯車の設計基礎｜インボリュート歯形・モジュール計算から転位まで

機械工学 機械工学-アクチュエータ

産業機械からロボット、自動車のトランスミッションに至るまで、動力を伝え速度を変換する心臓部には必ず歯車が使われています。

ところが、いざ歯車を設計しようとすると「モジュールは何番を選べば良いのか」「歯数をいくつにすれば歯が折れないのか」「中心距離が半端な値になってしまう」といった壁に次々とぶつかります。

その答えはすべて、インボリュート歯形とモジュールという二つの概念に集約されます。

この基礎を押さえずに歯車を選定しても、かみあいがぎこちなくなったり、想定より早く歯面が傷んだりと、トラブルの種を抱え込むことになります。

逆に基礎を身につければ、部品表に並ぶ歯車の諸元表を一目で読み解き、適切なサイズの歯車を最短ルートで選定できるようになります。

本記事では、歯車設計の入口となるモジュール・歯数・インボリュート歯形から転位係数までを徹底解説します。





1. 歯車設計で押さえるべき基本用語

歯車の設計に入る前に、各部の呼び方と記号を揃えておく必要があります。機械設計の教科書や歯車メーカーのカタログは共通の用語で書かれているため、名前を覚えてしまえば一気に理解が進みます。

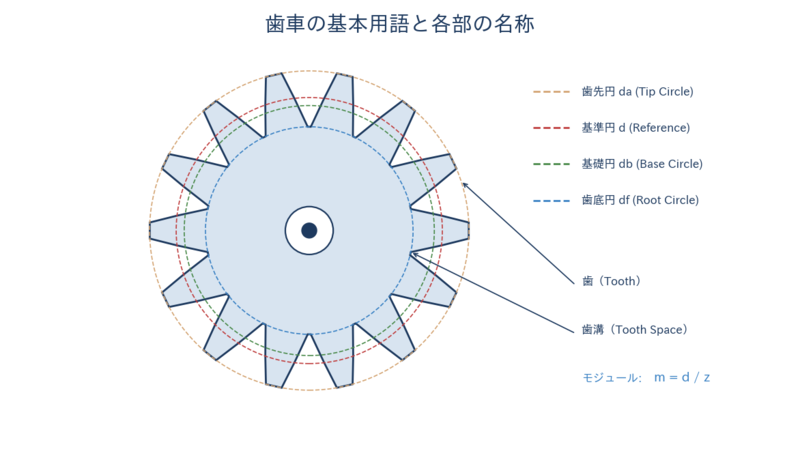

歯車の主要寸法

歯車を横から見ると、歯が並んだ円盤のように見えます。この円盤には、設計上の基準となる複数の円が定義されています。最も重要なのが基準円（ピッチ円）で、かみあう二つの歯車はこの基準円同士が接するようにして動力を伝えます。

基準円の直径を基準円直径と呼び、記号 d で表します。歯先までの円を歯先円、歯元側の底を結んだ円を歯底円と呼び、それぞれ d_a、 d_f と書き分けます。

歯の付け根から先端までの長さは全歯たけと呼び h で表し、そのうち基準円より外側を歯末のたけ（ h_a）、内側を歯元のたけ（ h_f）と呼びます。

さらに、歯の真横から見た厚みを歯厚 s、二つの歯の間の空間を歯みぞ e、一歯あたりが占める周長をピッチ p と呼びます。これらの関係は p = s + e という単純な和の式で結ばれます。歯車図面の諸元表にはこれらの値がすべて記載されるため、用語と記号をセットで覚えておくことで図面を読み解く速度が大きく変わります。

歯幅（軸方向の厚み）は記号 b で表し、モジュールを m とすると一般には b = 8m \sim 12m の範囲に収めます。歯幅が狭すぎると面圧が高くなって早期摩耗を招き、広すぎると加工誤差による接触ムラが顕在化して偏当たりの原因となります。

代表的な歯車の種類

本記事では最も基本的な平歯車（スパーギア）を中心に解説しますが、動力伝達に用いられる歯車には多彩な種類があります。最初に全体像を押さえておくことで、今どの歯車を議論しているのかが整理できます。

  • 平歯車：軸に平行に歯が切られた最もシンプルな歯車。製造が容易で広く使われます。
  • はすば歯車（ヘリカルギア）：歯がねじれ角を持つ歯車で、かみあい率が高く静粛性に優れます。スラスト力が発生する点が特徴です。
  • やまば歯車（ダブルヘリカルギア）：左右逆向きのはすばを重ねた構造で、スラスト力を相殺します。大出力伝達で採用されます。
  • かさ歯車（ベベルギア）：軸が交わる配置で使用され、差動装置などで代表的です。
  • ウォームギア：大きな減速比を一段で得られる機構で、セルフロック性が特徴です。
  • ラック：歯数無限大の歯車に相当し、直線運動と回転運動を変換します。

本記事で扱う計算式は、基本的にすべて平歯車を対象としたものです。ただし、はすば歯車では圧力角を軸直角モジュールと正面モジュールに分けて考える必要があり、ねじれ角 \beta を用いて、

m_t = \dfrac{m_n}{\cos \beta}

の関係で換算する点に注意します。ここで m_n が工具で切る歯直角モジュール、 m_t が計算用の軸直角モジュールです。平歯車の式をそのままはすば歯車に当てはめるときは、まずモジュールをこの式で変換する習慣を付けておくと安心です。

圧力角と基準円

歯が相手歯車を押す向きを決めるのが圧力角で、通常は記号 \alpha が使われます。JIS規格で定められた標準圧力角は \alpha = 20^\circ であり、世界的にもこの角度が事実上の標準として使われています。

圧力角の持つ意味は、作用線（力が伝わる方向を示す直線）と、基準円の接線がなす角度です。この角度が大きいほど歯の付け根が太くなり強度は上がりますが、軸間にかかる分離力も増えてしまうため、バランスの良い20°が長らく使われ続けています。

かつては14.5°の圧力角も広く使われていましたが、現在の新規設計では特別な理由がない限り20°に統一するのが定石です。圧力角が異なる歯車同士はそもそもかみあわないため、社内で歯車規格をそろえる運用を徹底することが、メンテナンス性とコスト削減の両面で効いてきます。

歯車を設計する際は、まず「この歯車はどのくらいの回転数で、どのくらいのトルクを伝えるのか」を整理することが出発点となります。回転数とトルクの関係を押さえておくと、モジュールや歯幅を決める際の判断が明確になります。

関連記事

instant.engineer



2. モジュールとは｜歯の大きさを決める基本パラメータ

歯車設計で最初に決めるべき値がモジュールです。モジュールは歯の大きさを表す指標で、記号 m で表され、単位は \text{mm} です。

モジュールとピッチの関係

モジュールの定義は非常にシンプルで、基準円直径 d を歯数 z で割った値と定められています。

m = \dfrac{d}{z}

一方、歯と歯の間隔を基準円の円周上で測った値を円ピッチ p と呼び、モジュールとは以下の関係で結ばれます。

p = \pi m

つまりモジュールは「円周率を割り戻した歯ピッチ」と見ることもできます。円ピッチの値は \pi が掛かる関係で割り切れないため、実務では扱いやすいモジュールを基準にして設計が進みます。

ここで注意したいのは、モジュールが同じ歯車同士しかかみあわないという歯車対の大原則です。モジュール1.5の歯車とモジュール2の歯車を組み合わせようとしても、歯の大きさが違うため絶対にかみあいません。既存装置の歯車を交換する際は、まずモジュールを確認することが最優先事項になります。

なお、日本やヨーロッパでは「モジュール」を基準にしていますが、英語圏（主にアメリカ）ではダイヤメトラル・ピッチ（DP）が使われます。DPは「1インチあたりに含まれる歯数」で定義され、 DP = \dfrac{25.4}{m} の関係で換算できます。海外製部品と組み合わせる設計では、この単位系の違いを見落とすと致命的なトラブルになるため注意が必要です。

標準モジュール系列

JIS B 1701-2ではモジュールの標準値が規定されています。第1系列が優先的に使われ、入手性や工具の共通性が高いのも第1系列です。

系列 代表値 m [mm]
第1系列（推奨） 0.5, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25
第2系列 0.55, 0.7, 0.9, 1.125, 1.375, 1.75, 2.25, 2.75, 3.5, 4.5, 5.5, 7, 9, 11, 14, 18, 22

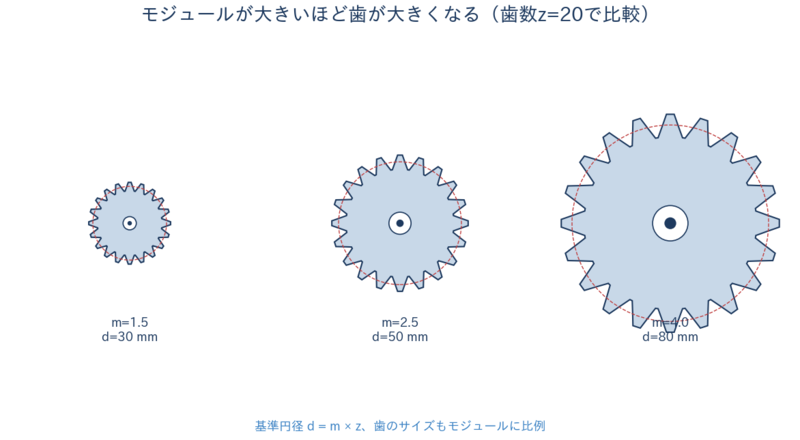

設計の初期段階では、伝達トルクに見合う強度を確保できる最小のモジュールを第1系列から選ぶのが鉄則です。モジュールが大きいほど歯が頑丈になりますが、同じ中心距離では歯数が少なくなり、かみあい率が低下して騒音や振動が増える傾向があります。

逆に、モジュールを小さくすると歯数を増やせるため回転がスムーズになりますが、一歯あたりの負担能力が下がるため大きなトルクには耐えられません。たとえば小型ロボットのハンド機構では m = 0.5 \sim 1 が主流ですが、産業用減速機の出力段では m = 5 \sim 8、大型風車の主減速機では m = 20 を超えることもあります。

モジュールを一度決めると、部品の型番や加工工具（ホブ、カッター）もそのモジュール専用のものに揃える必要が出てきます。そのため、社内で扱うモジュールの種類を絞り込むことが、購買コストと在庫管理コストを抑える上で重要な意思決定となります。

回転数とトルクの関係を先に見積もりたい場合は、モーター側の定格から計算すると分かりやすくなります。

関連記事

instant.engineer



3. 歯数とモジュールから歯車寸法を計算する

モジュールと歯数が決まれば、歯車の主要寸法はすべて式一本で求められます。ここがまさに歯車設計の基礎計算です。

基準円直径

基準円直径はモジュールの定義式をそのまま変形すれば得られます。

d = m z

たとえばモジュール m = 2、歯数 z = 30 の平歯車であれば、 d = 2 \times 30 = 60 \text{ mm} となります。同様に m = 1.5、 z = 40 の歯車では d = 60 \text{ mm}、 m = 3、 z = 20 の歯車でも d = 60 \text{ mm} と、モジュールと歯数の積が等しければ基準円直径は同じになります。これは「同じ軸間距離を実現する組み合わせが複数存在する」ことを意味しており、設計者はこの自由度の中から強度や騒音要求に応じた最適解を選ぶことになります。

歯末・歯元・全歯たけ

標準歯車では、歯末と歯元の寸法はモジュールを使って次のように決められます。

h_a = m

h_f = 1.25 m

h = h_a + h_f = 2.25 m

歯元が歯末よりわずかに大きいのは、相手歯車の歯先が当たらないようにクリアランス（頂げき）を確保するためです。この 0.25m のクリアランスは、歯車が熱膨張しても安全に回り続けるための余裕でもあります。

歯先円直径と歯底円直径は基準円に対して歯末・歯元を足し引きして求めます。

d_a = d + 2 h_a = m(z + 2)

d_f = d - 2 h_f = m(z - 2.5)

先ほどの m = 2、 z = 30 の歯車で具体的に計算すると、歯末のたけ h_a = 2 \text{ mm}、歯元のたけ h_f = 2.5 \text{ mm}、全歯たけ h = 4.5 \text{ mm}、歯先円直径 d_a = 2 \times 32 = 64 \text{ mm}、歯底円直径 d_f = 2 \times 27.5 = 55 \text{ mm} となります。

これらの値は歯車を素材（丸棒やブランク）から削り出すときの基礎寸法となるため、加工者に渡す図面には最低限これらを記載する必要があります。一つでも記入が漏れると、歯切り工程で加工者が判断に迷い、納期遅延につながります。

歯厚と歯みぞ

基準円上で測った歯厚 s と歯みぞ e は、標準歯車であれば理論上等しく、ちょうどピッチの半分になります。

s = e = \dfrac{\pi m}{2}

実際の加工では、バックラッシを持たせるために歯厚を s より若干小さく削ります。歯厚の減肉量がそのままバックラッシ量となり、これが大きすぎるとロストモーションの原因となり、小さすぎると焼付きの原因となります。

歯車諸元表には「またぎ歯厚」「オーバーピン寸法」という測定用の寸法が併記されるのが一般的です。どちらも理論上の歯厚から逆算された値で、ノギスやマイクロメーターで歯厚を直接測ることが難しいため、複数歯をまたいで測る工夫が標準化されています。

ここまでの主要寸法を、 m = 2、 z = 30 のケースで一覧にまとめておきます。

項目 記号 計算式 値 [mm]
基準円直径 d mz 60.000
歯先円直径 d_a m(z+2) 64.000
歯底円直径 d_f m(z-2.5) 55.000
基礎円直径 d_b d\cos\alpha 56.382
歯末のたけ h_a m 2.000
歯元のたけ h_f 1.25m 2.500
全歯たけ h 2.25m 4.500
円ピッチ p \pi m 6.283
歯厚 s \dfrac{\pi m}{2} 3.142

この表を一枚作っておくだけで、設計会議での議論がスムーズになります。歯車諸元の差分を見比べる際には常にモジュール・歯数・圧力角の三つから逆算できるため、諸元表を読むのに慣れると、数値の異常にもすぐ気づけるようになります。

関連記事

instant.engineer



4. インボリュート歯形の原理と数式

歯車の歯の側面はただの曲線ではなく、インボリュート曲線という数学的に定められた特殊な形をしています。これは動力伝達を滑らかに、かつ中心距離の誤差に強くするために選ばれた形状です。

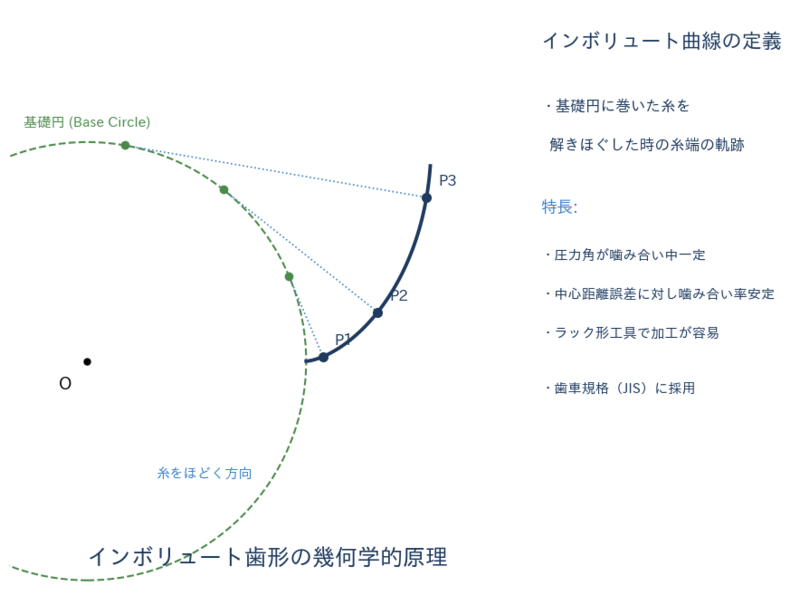

インボリュート曲線の幾何

インボリュート曲線は、糸を円に巻き付けた状態から糸をたるませずに解きほぐしていったとき、糸の先端が描く軌跡と定義されます。ここで糸が巻き付いていた円が基礎円であり、基礎円の直径 d_b は基準円直径 d と圧力角 \alpha を用いて次のように書けます。

d_b = d \cos \alpha

基礎円以下にはインボリュート曲線は存在せず、歯元部はトロコイド曲線などで連続的に接続されます。

インボリュート曲線を数式で書くと、基礎円半径を r_b、糸が解けた角度を媒介変数 t として、以下のようにパラメトリックに表現できます。

x(t) = r_b (\cos t + t \sin t)

y(t) = r_b (\sin t - t \cos t)

歯切り工具の刃先座標を計算する際や、CADで歯形をスプラインとして描画するときにはこの式を直接使います。近年のCADソフトウェアでは歯車モジュレータという専用機能が用意されていることが多く、モジュール・歯数・圧力角・転位係数を入力すれば自動で歯形を生成してくれますが、背後でこの式が動いていると理解しておくと、出力結果が怪しい時に原因を特定しやすくなります。

インボリュート歯形の持つ優れた性質は三つあります。第一に、作用線が常に一直線になるため、回転中も接触点に働く力の方向が変わりません。第二に、中心距離がわずかにずれても角速度比が変わらないため、組立誤差に強く設計自由度が高くなります。第三に、ラックでの加工が可能であり、ホブ盤や歯切り盤で安価に量産できる点が挙げられます。

インボリュート関数

歯形の計算や転位係数の導出で登場するのがインボリュート関数 \mathrm{inv}\,\alpha です。定義は次のとおりで、角度 \alpha は必ずラジアンで扱います。

\mathrm{inv}\,\alpha = \tan \alpha - \alpha

標準圧力角 \alpha = 20^\circ の場合、 \mathrm{inv}\,20^\circ = 0.014904 となります。この値は歯厚の位置による変化や、転位歯車の中心距離計算で繰り返し使うため、設計者の間では記憶されているほど基本の数値です。

任意の半径 r の位置での圧力角 \alpha_y は、基礎円半径 r_b から以下の式で求められます。

\cos \alpha_y = \dfrac{r_b}{r}

この \alpha_y をインボリュート関数に代入することで、半径 r の位置における歯厚を理論的に計算できます。

実務では、インボリュート関数の値は数表やスプレッドシートで用意しておくのが一般的です。たとえば \alpha = 14.5^\circ では \mathrm{inv}\,\alpha = 0.005545、 \alpha = 25^\circ では 0.029975 といった具合です。圧力角を少し変えるだけでインボリュート関数の値が大きく動くため、転位係数の算出では有効数字を6桁程度まで扱うのが標準となっています。

インボリュート歯形の大きな利点の一つは、歯車の中心距離が設計値からわずかに狂っても、角速度比（ギア比）が変化しない点です。これは他の歯形（たとえばサイクロイド歯形）では成立しない性質で、量産品の歯車に多少の組立誤差が許される理由もここにあります。工作機械の芯出し精度やフレームの加工精度に厳しすぎる要求を出さずに済むため、装置全体のコストを大きく下げる効果があります。



5. 圧力角と基礎円の関係

圧力角は単なる角度ではなく、歯車対の力学的な挙動を決定づける重要なパラメータです。ここでは標準圧力角20°の選定理由と、作用線の意味を掘り下げます。

標準圧力角20°の意味

歴史的には14.5°の歯車も多く使われていましたが、現在の新規設計ではほぼ20°に統一されています。理由は歯元強度の向上と切下げの発生しにくさにあります。

圧力角が大きくなると歯が太くなり、曲げに対して強くなります。一方で、軸間に働く分離力（歯車同士を押し離す方向の力）も増えます。分離力 F_r は接線力 F_t と圧力角を用いて次のように書けます。

F_r = F_t \tan \alpha

圧力角20°では \tan 20^\circ \approx 0.364 であり、伝達する接線力の約36%が軸受けを押し広げる方向に働きます。この分離力を見誤ると軸受けの寿命計算を外してしまうため、歯車設計と軸受け設計はセットで考える必要があります。

軸受けに作用する合力 F は、接線力と分離力のベクトル和で、

F = \sqrt{F_t^2 + F_r^2} = \dfrac{F_t}{\cos \alpha}

と書けます。圧力角20°では合力は接線力の約1.06倍になります。歯車のかみあいを設計した後は、軸受けがこの合力を長期的に支えられるかをベアリングのL10寿命で必ず検算します。

関連記事

instant.engineer

作用線と力の伝達

かみあう二つの歯車では、接触点に働く力は常に作用線に沿って伝わります。作用線は二つの基礎円の共通内接線として定義され、圧力角 \alpha だけ傾いた一本の直線になります。

この作用線の概念を理解すると、歯車が力を伝える仕組みが直感的に見えてきます。歯車が回転するとき、接触点は作用線上を直線的にスライドしていきます。接触点の位置が変わっても力の向きは変わらないため、軸受けに伝わる反力の方向は常に一定です。これは動力伝達系としては非常に扱いやすい特徴で、伝動機械の安定性を支える基礎となっています。

この作用線に沿って接触点が移動する様子をたどると、接触が始まる点と終わる点は二つの歯先円と作用線の交点として定まります。この接触の幾何学がかみあい率の計算に直結します。かみあい率が大きいほど同時に複数の歯が力を分担するため、振動と騒音が低減します。

平歯車の標準設計では、かみあい率はおよそ 1.4 \sim 1.8 の範囲に収まります。かみあい率が 1.0 を下回ると瞬間的に接触する歯が0枚になる瞬間が生じ、衝撃的な負荷がかかって歯面が一気に損傷します。したがって設計時には必ずかみあい率が 1.2 以上になることを確認する必要があります。

関連記事

instant.engineer



6. 中心距離と歯車対の設計

一対の歯車が正しくかみあうためには、中心距離とバックラッシを精密に管理する必要があります。ここを曖昧にしたまま図面を描くと、後工程で必ずやり直しになります。

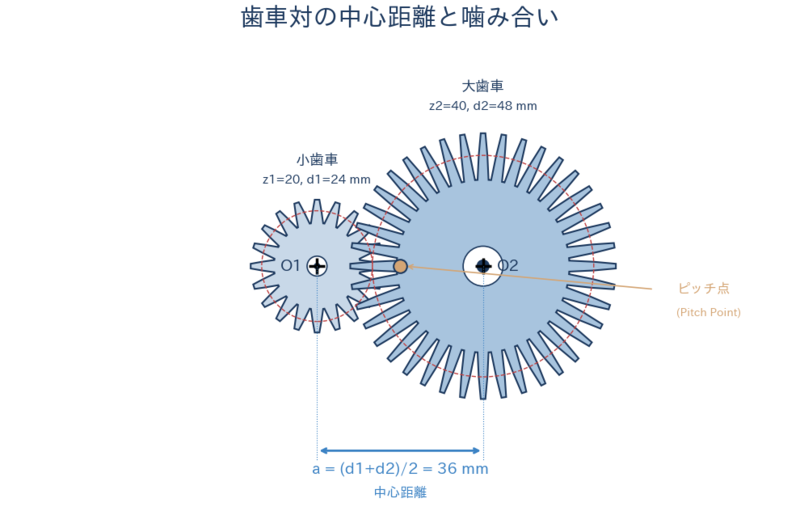

かみあい中心距離

モジュールが共通で、歯数が z_1 と z_2 の二枚の標準歯車をかみあわせるとき、理論上の中心距離 a は基準円半径の和で決まります。

a = \dfrac{d_1 + d_2}{2} = \dfrac{m(z_1 + z_2)}{2}

たとえばモジュール2、小歯車20枚、大歯車60枚の歯車対であれば、 a = \dfrac{2 \times (20 + 60)}{2} = 80 \text{ mm} が狙いの中心距離となります。

この中心距離の値は、フレーム設計側で穴位置を決める基準となるため、歯車諸元が決まらない限り機械構造の設計にも着手できません。現場では先に中心距離を決めたいケースも多く、その場合は中心距離から逆算してモジュールと歯数の組み合わせを選定します。

バックラッシ

理論上は歯厚と歯みぞが等しい標準歯車ですが、実際にはバックラッシと呼ばれる微小な隙間を設けます。バックラッシが無いと熱膨張や製造誤差を吸収できず、歯面が焼付いたり破損したりします。

バックラッシは通常、法線方向で測った値として規格化されています。JIS B 1702-2では歯車の精度等級に応じた許容範囲が定められており、高精度機で 0.02 \sim 0.05 \text{ mm}、一般機械で 0.05 \sim 0.15 \text{ mm} 程度が目安です。

バックラッシは歯車の位置決め精度を直接劣化させるため、サーボ機構では極力小さくするか、ツインピニオン方式などで機構的に消す設計が採られます。

バックラッシ量 j_t と歯厚減肉量 \Delta s の間には、圧力角を使って次のような関係があります。

j_t = 2 \Delta s \cos \alpha

たとえば \alpha = 20^\circ、片歯あたりの減肉 \Delta s = 0.05 \text{ mm} とすれば、バックラッシは j_t = 2 \times 0.05 \times 0.9397 \approx 0.094 \text{ mm} になります。この換算を意識しておくと、図面に記入する歯厚寸法の判断が速くなります。

また、中心距離の誤差もバックラッシに影響します。中心距離 a が設計値より \Delta a 広がった場合、バックラッシの増加量 \Delta j_t は近似的に、

\Delta j_t \approx 2 \Delta a \tan \alpha

で見積もれます。圧力角20°では中心距離が 0.05 \text{ mm} 広がるとバックラッシが 0.036 \text{ mm} 増える計算です。フレームの加工精度が歯車の位置決め精度に直結することがここから読み取れます。

関連記事

instant.engineer



7. 転位歯車の目的と計算

標準歯車だけでは対応できないケースに備えて、歯車には転位という技法があります。転位は単なる歯厚の調整ではなく、強度・中心距離・かみあい率まで同時にコントロールできる強力な設計手段です。

転位が必要な理由

転位歯車を採用する主な目的は三つあります。第一に、切下げ（アンダーカット）を防止し、小歯数でも健全な歯形を確保することです。第二に、中心距離を調整し、切りのよい寸法に合わせ込むことです。第三に、歯元強度やかみあい率を最適化し、同じ材料・同じ歯数でも伝達容量を引き上げることです。

特に小歯数のピニオンを使いたい減速機では、転位なしでは歯元が痩せて折損リスクが跳ね上がるため、転位は事実上必須の技術となります。

切下げ（アンダーカット）防止

ラック工具で歯切りを行うと、歯数が少ない歯車では工具先端が歯元を削り込んでしまい、歯が痩せ細る現象が起こります。これが切下げです。切下げが起こると歯元に応力集中が生じ、曲げ強度が大きく低下します。

切下げが発生しない最小歯数（理論限界歯数）は、圧力角 \alpha を用いて次式で与えられます。

z_{\min} = \dfrac{2}{\sin^2 \alpha}

標準圧力角20°を代入すると、

z_{\min} = \dfrac{2}{\sin^2 20^\circ} \approx 17.1

となり、歯数17枚未満では切下げが起こることが分かります。実務的には歯数17が健全歯形の最小ラインと覚えておくと安心です。

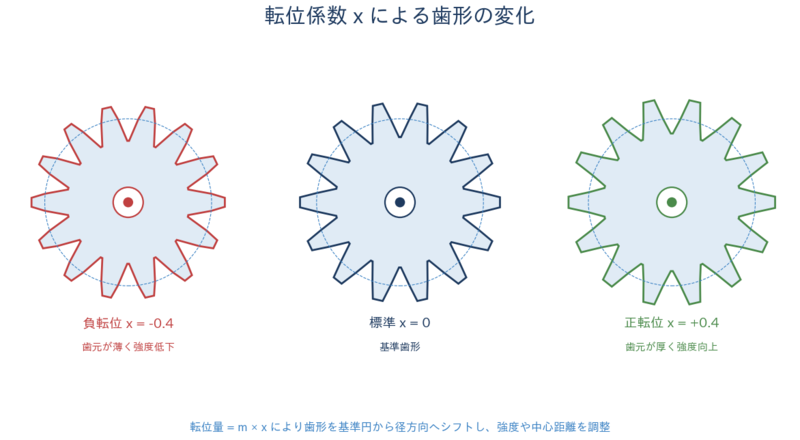

転位量と転位係数

転位量は転位係数 x とモジュールの積 xm で表現されます。 x が正であれば歯を外側にずらす正転位、負であれば内側にずらす負転位です。

切下げを避ける最低限の転位係数は、歯数 z に応じて次式で近似できます。

x_{\min} = 1 - \dfrac{z \sin^2 \alpha}{2}

圧力角20°で歯数 z = 12 の小歯車に適用すると、 x_{\min} = 1 - \dfrac{12 \times 0.1170}{2} \approx 0.298 と得られます。この値より大きな転位を与えれば、切下げのない健全な歯形が得られます。

転位歯車対の中心距離 a' は、かみあい圧力角 \alpha' を用いて次式で与えられます。

a' = a \cdot \dfrac{\cos \alpha}{\cos \alpha'}

ここで \alpha' は、転位係数の和 x_1 + x_2 からインボリュート関数経由で求められます。

\mathrm{inv}\,\alpha' = \mathrm{inv}\,\alpha + \dfrac{2(x_1 + x_2) \tan \alpha}{z_1 + z_2}

この式は転位歯車設計の心臓部にあたる関係式で、右辺から \mathrm{inv}\,\alpha' を求めた後、逆関数で \alpha' を引き、最終的に中心距離 a' を算出します。インボリュート関数は初等関数で閉じた形に解けないため、数表を引くか反復計算するのが通例です。

具体例として、圧力角20°で歯数 z_1 = 15、 z_2 = 30、モジュール m = 2 の歯車対を、転位係数 x_1 = 0.4、 x_2 = 0.0 で設計する場合を考えます。

まず転位前の理論中心距離は、

a = \dfrac{m(z_1 + z_2)}{2} = \dfrac{2 \times 45}{2} = 45 \text{ mm}

となります。次にかみあい圧力角を求めると、

\mathrm{inv}\,\alpha' = 0.014904 + \dfrac{2 \times 0.4 \times \tan 20^\circ}{45} = 0.014904 + 0.006471 = 0.021375

インボリュート関数の逆引きにより \alpha' \approx 22.46^\circ が得られます。これを中心距離の式に入れると、

a' = 45 \times \dfrac{\cos 20^\circ}{\cos 22.46^\circ} \approx 45.78 \text{ mm}

となり、転位によって中心距離が約 0.78 \text{ mm} 広がることが分かります。この値を丸めた 46 \text{ mm} を目標にするなら、さらに転位係数を微調整すればぴったり合わせ込めます。このように、転位歯車は設計者が望む中心距離に歯車対を合わせ込む自由度を与えてくれる強力な手段です。

なお、正転位を施した歯車は歯末が外側に伸びるため、歯先が鋭く尖りすぎる「先細り（ポインティング）」が起こりやすくなります。一般には転位係数の合計 x_1 + x_2 は 1.0 程度までに抑えるのが実用的な目安です。

転位歯車には大きく分けて等移動量転位歯車対（Sゼロ歯車）と不等移動量転位歯車対の二種類があります。前者は転位係数の和を x_1 + x_2 = 0 とする手法で、中心距離は標準歯車と変わらないまま切下げを防止する目的に使われます。後者は中心距離そのものを調整する目的で用いられ、減速機筐体の寸法制約がある場合に有効です。

また、転位は切下げ対策だけでなく、歯元強度の均等化にも使われます。歯数比が大きい歯車対では、小歯車側ほど歯元応力が集中しやすい傾向があります。このとき小歯車に正転位、大歯車に負転位を与えると、両歯車の歯元応力がほぼ同じになり、材料を無駄なく使い切る設計が可能になります。これを応力均等化転位と呼び、寿命を最大化したい減速機でよく採用されます。

設計の現場では、中心距離はフレーム設計との兼ね合いで 50 \text{ mm}、 80 \text{ mm}、 100 \text{ mm} のような切りの良い値に合わせたいという要求が頻繁に発生します。モジュールと歯数の整数の組み合わせだけでは半端な中心距離しか作れない場合、転位係数を導入することで寸法制約を満足させることが可能になります。逆に言えば、転位という選択肢があるからこそ、歯車設計は寸法の自由度と強度の自由度を両立させられます。

転位の効果を一覧で整理しておきます。

転位の種類 主な目的 設計への影響
正転位（ x > 0） 切下げ防止／歯元強度向上 歯先が尖りやすくなる、中心距離が広がる
負転位（ x < 0） 中心距離の調整（縮小方向） 歯元強度が下がりやすい
Sゼロ（ x_1 + x_2 = 0） 中心距離を維持しつつ強度調整 標準と同じ中心距離で設置可能
応力均等化転位 歯車対の寿命最大化 小歯車と大歯車の応力が同等になる

この表を念頭に置いておけば、要求仕様から逆算して「どの転位を選ぶべきか」を素早く判断できるようになります。



8. 歯車の強度設計への橋渡し

モジュールと歯数で寸法が固まったら、次は強度計算に進みます。歯車の破壊モードは大別すると歯の曲げ折損と歯面のピッチングの二つがあり、それぞれ別の式で評価します。

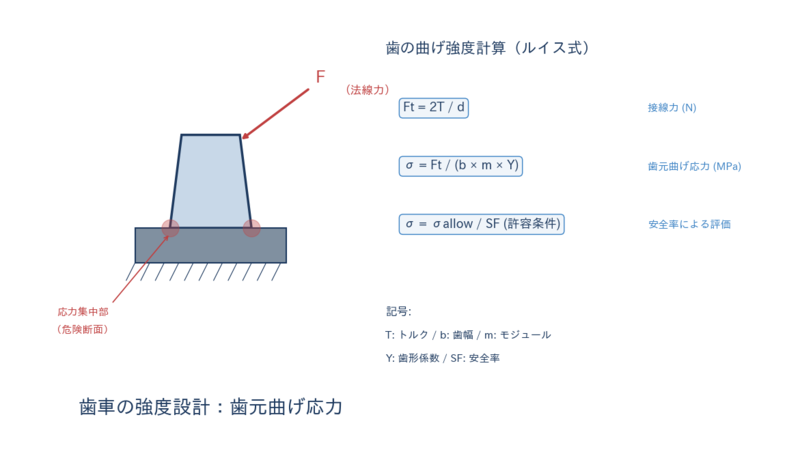

曲げ強度（ルイスの式）

歯を片持ちばりとみなして曲げ応力を評価したのがルイスの式です。接線力 F_t、歯幅 b、モジュール m、歯形係数 Y を用いて、歯元の曲げ応力 \sigma_F は以下のように書けます。

\sigma_F = \dfrac{F_t}{b m Y}

歯形係数 Y は歯数と圧力角で決まる無次元量で、歯数14で約0.24、歯数40で約0.39程度の値を取ります。現場ではISOやAGMA規格のより精密な式（曲げ強度の基本式にさまざまな補正係数をかけたもの）を使いますが、初期検討ではルイスの式で十分あたりが付きます。

JIS B 1701-3やISO 6336では、ルイスの式を拡張した曲げ応力評価式として、

\sigma_F = \dfrac{F_t}{b m} Y_F Y_S Y_\beta K_A K_v K_{F\beta} K_{F\alpha}

という形が使われます。 Y_F は歯形係数、 Y_S は応力修正係数、 Y_\beta はねじれ角係数、 K_A は使用係数、 K_v は動荷重係数、 K_{F\beta} は歯当たり係数、 K_{F\alpha} は負荷分配係数です。補正係数が多く一見複雑ですが、各係数はカタログやISO規格から読み取る運用で、実質的には式に値を代入するだけの作業となります。

歯車材料は、一般機械用の炭素鋼（S45Cなど）で許容曲げ応力が 200 \sim 300 \text{ MPa}、浸炭焼入れ処理を施したクロムモリブデン鋼（SCM420）で 500 \sim 700 \text{ MPa} ほどです。硬度を上げるほど曲げ許容応力は大きくなりますが、加工コストと熱処理歪みの管理コストが上がるため、要求トルクに見合う材料を選ぶ判断が求められます。

歯車が実際にどのモードで壊れるかは、負荷の大きさと繰り返し回数によって変わります。短時間の過大トルクで折れる破壊は歯の曲げ折損、長時間の定格運転で徐々に劣化していく損傷は曲げ疲労折損と呼び分けられます。どちらも最終的には歯元のフィレット部に亀裂が入り、突然歯が欠け落ちる形で現れます。歯車が歯元から折れるとその破片が隣接歯にかみ込まれ、二次災害で多数の歯が連鎖的に破損するため、初回折損の時点で装置を停止することが最重要対策となります。

曲げ応力の評価には材料の許容応力との比較が必要になります。材料力学の基本に立ち戻りたい場合は、応力そのものの考え方から復習するのが近道です。

関連記事

instant.engineer

面圧強度（ヘルツ応力）

歯面の接触部では、曲率を持った二つの面が押し付けられるため、ヘルツ応力という局部的な接触応力が発生します。ヘルツ応力が繰り返し作用すると、歯面が徐々にはがれるピッチングと呼ばれる疲労損傷が生じます。

歯面接触部の等価曲率半径 \rho を用いると、最大ヘルツ応力 \sigma_H は定性的に次のように書けます。

\sigma_H = Z_H \sqrt{\dfrac{F_t (i+1)}{b d \rho i}}

ここで i はギア比、 Z_H はゾーンファクタと呼ばれる補正係数です。正確な設計にはJIS B 1702-1やISO 6336を参照する必要がありますが、概念としては「ピッチ円での接触力が大きいほど、径が小さいほど、歯幅が狭いほど面圧が高くなる」と覚えておけば、初期検討には十分です。

面圧強度の観点からも、ヘルツ接触の基礎知識は歯車設計の裏付けとして重要です。

ピッチング損傷の典型は、歯面の基準円付近に直径 0.1 \sim 0.5 \text{ mm} 程度の小さな窪みが点在する状態として観察されます。この初期ピッチングが進行すると、窪みが連結して広範囲の剥離を起こし、最終的には歯面全体が波打った状態になって振動と騒音が急増します。浸炭焼入れで歯面硬度を 58 \sim 62 \text{ HRC} 程度まで上げるとピッチング寿命が大きく向上するため、高負荷の歯車では表面硬化処理がほぼ必須の手順となります。

また、潤滑条件も面圧強度に決定的な影響を与えます。歯面間に十分な油膜が形成されていれば、金属同士の直接接触が避けられて疲労損傷の進行が遅くなります。潤滑油の粘度は運転温度と周速に応じて選定する必要があり、高速低負荷の機械ではVG32〜VG68、低速高負荷の機械ではVG150〜VG320程度の鉱油や合成油が使われます。潤滑不足は歯車寿命を左右する最大要因の一つで、外観的には歯面のスカッフィング（焼付き）として現れます。

関連記事

instant.engineer



9. 歯車設計の具体例：減速比3の平歯車対

ここまでの内容を具体例でつなげてみます。入力条件として、次のような歯車対を設計する場面を想定します。

  • 動力 P = 2.2 \text{ kW}
  • 入力回転数 n_1 = 1500 \text{ rpm}
  • 必要な減速比 i = 3
  • 中心距離の目標 a = 60 \text{ mm}
  • 材料：S45C調質（許容曲げ応力 \sigma_{F,\text{allow}} = 250 \text{ MPa}）

まず、ピニオン軸のトルクは、

T_1 = \dfrac{9550 \times 2.2}{1500} \approx 14.0 \text{ N} \cdot \text{m}

と求まります。次に歯数の組み合わせを決めます。減速比3を満たしつつ切下げを避けるなら、ピニオン歯数を20、大歯車歯数を60とするのが素直な選択です。中心距離 a = 60 \text{ mm} に合わせるには、

m = \dfrac{2a}{z_1 + z_2} = \dfrac{120}{80} = 1.5

とモジュール1.5がぴったり合います。ピニオンの基準円直径は d_1 = 1.5 \times 20 = 30 \text{ mm}、大歯車は d_2 = 1.5 \times 60 = 90 \text{ mm} です。

接線力は、

F_t = \dfrac{2 T_1}{d_1} = \dfrac{2 \times 14000}{30} \approx 933 \text{ N}

と算出できます（ T_1 は \text{N} \cdot \text{mm} に換算）。歯幅を b = 15 \text{ mm}、ピニオンの歯形係数を Y = 0.32 とすれば、ルイスの式より、

\sigma_F = \dfrac{933}{15 \times 1.5 \times 0.32} \approx 130 \text{ MPa}

が得られます。許容応力 250 \text{ MPa} に対して安全率約1.9が確保でき、モジュール1.5で成立することが確認できます。

最後にかみあい率を概算します。平歯車のかみあい率 \varepsilon_\alpha は、

\varepsilon_\alpha = \dfrac{\sqrt{r_{a1}^2 - r_{b1}^2} + \sqrt{r_{a2}^2 - r_{b2}^2} - a \sin \alpha}{\pi m \cos \alpha}

で計算できます。具体値を入れると \varepsilon_\alpha \approx 1.65 となり、静粛に動作するために必要な1.2以上を十分に満たしています。このように、モジュール・歯数・中心距離の三点が決まれば、強度・かみあい率・バックラッシまでの全てが連鎖的に算出できるのが歯車設計の美しさでもあります。



10. 設計手順フローと実務のポイント

ここまで見てきた個別の計算を、実際の設計フローに落とし込みます。歯車選定は必ず次のステップで進めると抜け漏れが防げます。

ステップ1は入力条件の整理です。伝達すべき動力 P [kW]、入力回転数 n_1 [rpm]、必要な減速比 i、軸間距離の制約、騒音・寿命の要求を書き出します。

ステップ2は歯数と減速比の決定です。小歯車（ピニオン）は切下げ限界の17枚以上を原則とし、それ未満になる場合は転位歯車を検討します。減速比を歯数の比 i = z_2 / z_1 で整理し、必要なら多段化を検討します。

ステップ3はモジュールの仮決めです。ピニオンにかかる接線力 F_t を算出し、ルイスの式で曲げ応力が許容値に収まる最小モジュールを第1系列から選びます。接線力は以下のようにトルク T から求められます。

F_t = \dfrac{2T}{d_1} = \dfrac{2T}{m z_1}

一方、モーターの定格からピニオン軸のトルク T は、

T = \dfrac{9550 P}{n_1}

で求められます。ここで P は動力 [kW]、 n_1 は入力回転数 [rpm]、 T の単位は \text{N} \cdot \text{m} です。たとえば P = 3.7 \text{ kW}、 n_1 = 1500 \text{ rpm} のサーボモータを使う場合、 T = \dfrac{9550 \times 3.7}{1500} \approx 23.6 \text{ N} \cdot \text{m} が得られます。

ステップ4は中心距離の確認です。決めたモジュールと歯数から a = \dfrac{m(z_1 + z_2)}{2} を計算し、装置寸法の制約に合うか確認します。半端な値になる場合は転位量で微調整します。

ステップ5は歯幅と精度等級の決定です。歯幅 b は一般にモジュールの8〜12倍を目安とし、要求される精度等級はJIS B 1702の0〜12級から選びます。サーボ機器では3〜4級、一般産業機械では5〜7級あたりが目安となります。

ステップ6は最終検算と図面化です。かみあい率、バックラッシ、歯面硬度、潤滑方式を決め、最終的に歯車諸元表と歯形図を仕上げます。

この設計フローを一度でも自分の手で通しで計算してみると、モジュール・歯数・転位係数の三つがそれぞれ独立に決められる変数ではなく、互いに拘束しあう関係にあることが肌で分かるようになります。初回は必ずスプレッドシートで計算表を作り、入力値を変えたときの中心距離や接線力の変化を可視化しておくことを強くおすすめします。

実務で起こりがちな設計ミスには、いくつかの典型パターンがあります。第一に、歯数の選び方で唸り音を招くケースです。小歯車と大歯車の歯数に共通因数が多いと、同じ歯同士が繰り返しかみあうため、わずかな歯形誤差が周期的に強調されて共振しやすくなります。これを避けるために、両歯車の歯数は互いに素（公約数が1）となるよう選ぶのが鉄則です。たとえば減速比3で z_1 = 20、 z_2 = 60 は公約数20を持つ悪例で、 z_1 = 19、 z_2 = 59 のように互いに素となる組み合わせが推奨されます。

第二に、歯幅を広げすぎて偏当たりが起こるケースです。歯幅が広すぎると、軸のわずかなたわみや傾きで歯幅方向の接触が偏り、片端だけ荷重を受ける状態が発生します。これを避けるため、歯幅はモジュールの12倍程度に留めるか、クラウニング（歯幅中央をわずかに膨らませる加工）を施すのが標準的な対策です。

第三に、ピッチ円で固定観念を持ちすぎるミスがあります。初心者は「基準円＝実際の接触が起こる場所」と捉えがちですが、転位歯車では基準円と実際のかみあい円（作業ピッチ円）が一致しません。このずれを意識せずに設計を進めると、転位計算後の中心距離が合わず手戻りが発生します。転位を扱う場合は、常に「基準円はモジュール定義のための仮想円」「かみあい円は実運転での接触円」と区別して考える習慣を身につけます。

設計フロー全体を通じて、歯車単体の強度だけでなく、接続されるシャフトやキーの強度も並行して検討する必要があります。特にピニオン軸は小径で高速回転するため、軸のねじり強度が先に限界を迎えるケースも珍しくありません。

関連記事

instant.engineer

直線運動機構と歯車設計を組み合わせる場合は、ラックアンドピニオンの考え方が直接応用できます。

関連記事

instant.engineer

大きな減速比が必要な場合は、平歯車の多段化よりもウォームギアの方が合理的な場合もあります。軸が直交する配置ではウォームの選定も検討に入れるとよいでしょう。

関連記事

instant.engineer

サーボ機構で高剛性かつ低バックラッシが必要であれば、精密遊星減速機などの専用部品の採用も選択肢になります。

関連記事

instant.engineer



11. まとめ

歯車の設計は、モジュール mと歯数 z、そしてインボリュート歯形の圧力角 \alphaという三つのパラメータを中心に組み上がっています。基準円直径 d = mz、中心距離 a = \dfrac{m(z_1+z_2)}{2}、基礎円直径 d_b = d\cos\alpha といった基本式はすべてここから派生します。

歯数が17を下回る小歯車では切下げを防ぐために転位を適用し、転位係数と中心距離の関係はインボリュート関数 \mathrm{inv}\,\alpha = \tan\alpha - \alpha を介して結ばれます。さらに強度面では、曲げについてルイスの式、面圧についてヘルツ応力という二つの評価軸で検討すれば、歯車の安全率を定量的に裏付けられます。

歯車設計は一見難しく見えても、基本式と設計フローを一度身につけてしまえば驚くほどシンプルに回せるようになります。まずはモジュールと歯数を自分の手で計算してみることから始め、図面を読みながら少しずつ感覚を養っていくのが上達への近道です。

歯車を中心とした動力伝達系を設計する際は、本記事で扱った寸法・強度の観点に加えて、ギア比からくる回転数変換、かみあい率の詳細評価、軸間の騒音振動対策といった周辺知識を組み合わせる必要があります。さらに回転系全体のイナーシャやベルト伝動との使い分けなど、隣接する要素技術も俯瞰しておくことで、歯車設計者としての視野が大きく広がります。

関連記事

instant.engineer

関連記事

instant.engineer
