ヒートパイプとは？原理と放熱の仕組み

薄いノートパソコンが高性能化しても、なぜ本体の厚みを大きく増やさずに冷却できるのでしょうか。

CPUの近くに大きなフィンを置けないのに、熱だけは遠くのファン側へ逃げています。この熱移動を銅板だけで処理すると、熱だまりや重量増につながります。

ヒートパイプとは、作動液の蒸発と凝縮を利用して、発熱部から放熱部へ熱を運ぶ密閉管です。

金属の熱伝導だけに頼らず、潜熱と毛細管力を使うため、小さな温度差でも大きな熱を移せます。

本記事では、ヒートパイプの原理、構造、放熱の仕組み、設計時の注意点までを実務目線で解説します。

1. ヒートパイプとは：相変化で熱を運ぶ放熱部品

ヒートパイプは、単なる銅管ではありません。

内部に少量の作動液とウィックを入れ、空気を抜いて密閉した熱輸送部品です。

発熱部で液体が蒸発し、離れた放熱部で凝縮することで熱を移動します。

この蒸発と凝縮の循環により、細い管でも大きな熱量を運べます。

ノートパソコン、ゲーム機、電源装置、LED照明など、狭い空間の熱対策でよく使われます。

設計上の役割は、温度を均一化し、放熱面積を有効に使える場所へ熱を届けることです。

そのため、ヒートパイプ単体の性能だけでなく、取り付け先の放熱経路まで合わせて評価します。

熱を「冷やす」部品ではなく「運ぶ」部品

ヒートパイプは、それ自体が冷気を作る部品ではありません。

発熱源の近くにある熱を、より放熱しやすい場所へ移動させる部品です。

たとえばCPUのすぐ上に大きなファンやフィンを置けない場合、ヒートパイプで本体端部のフィンまで熱を運びます。

その後、フィンと空気の間で熱交換して外部へ逃がします。

このとき、ヒートパイプの先に十分な放熱先がなければ、熱は移動しても最終的に外へ出ていきません。

つまりヒートパイプは、発熱部と放熱部を熱的につなぐ「熱の配管」と考えると理解しやすいです。

金属伝導だけでは足りない場面で使う

銅やアルミも熱をよく伝える材料です。

しかし、熱を遠くへ運ぶには断面積を大きくする必要があります。

細い銅棒だけで同じ熱量を運ぼうとすると、発熱部と放熱部の温度差が大きくなります。

一方、ヒートパイプは蒸気の移動と潜熱を使うため、同じ外形でも熱抵抗を小さくできます。

薄型・軽量・高発熱という条件が重なる機器ほど、ヒートパイプの価値が高くなります。

逆に、熱源の真上に十分なアルミフィンを置ける構造なら、ヒートパイプを追加するメリットは小さい場合があります。

「熱を遠くへ運ぶ必要があるか」を先に確認すると、採用判断を誤りにくくなります。

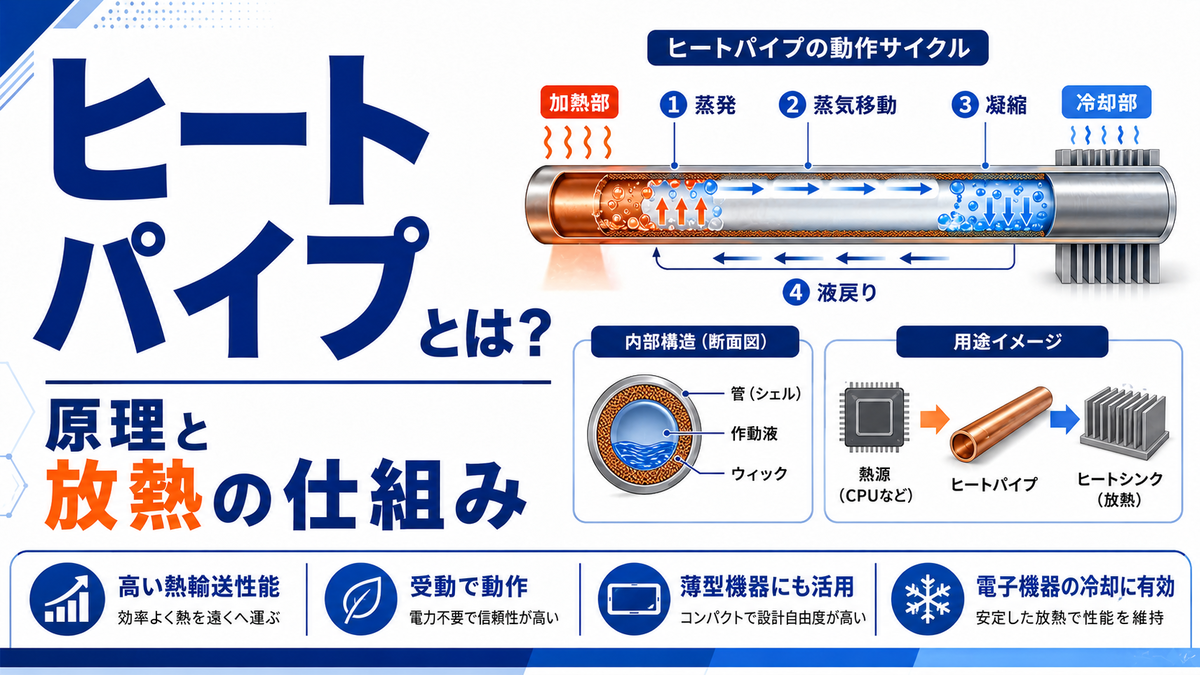

2. ヒートパイプの動作原理：蒸発・移動・凝縮・還流

ヒートパイプの動作は、四つの工程で考えると分かりやすいです。

受熱部で液体が蒸発し、蒸気が放熱部へ移動します。

放熱部で蒸気が凝縮し、液体に戻ります。

最後に、ウィックの毛細管力で液体が再び受熱部へ戻ります。

この循環が外部ポンプなしで続くため、ヒートパイプは受動的な熱輸送素子として働きます。

ファンのような回転部品がないため、騒音や摩耗の要因を増やしにくい点も利点です。

ただし、循環が成立する温度域と姿勢から外れると、期待した放熱性能は得られません。

受熱部：作動液が潜熱を吸収して蒸発する

ヒートパイプの一端が発熱部品に接すると、その部分の作動液が熱を受け取ります。

液体は温度上昇だけでなく、蒸発するときに大きな熱を吸収します。

この相変化で吸収される熱を潜熱と呼びます。

水を例にすると、温度を少し上げる熱よりも、水を蒸気に変える熱の方がはるかに大きくなります。

この性質が、ヒートパイプの高い熱輸送能力の根本です。

液体を温めるだけなら温度差が必要ですが、蒸発を使えば熱を相変化としてまとめて受け取れます。

そのため、発熱部の温度上昇を抑えながら、熱を蒸気側へ引き渡せます。

比熱とは何かを理解しておくと、温度上昇に使われる熱と相変化に使われる熱の違いも整理しやすくなります。

蒸気流：圧力差で放熱部へ移動する

受熱部で作動液が蒸発すると、蒸気量が増えて局所的に圧力が高くなります。

放熱部側は温度が低く、蒸気が凝縮しやすいため圧力が相対的に低くなります。

このわずかな圧力差によって、蒸気は高温側から低温側へ流れます。

蒸気は管内の中央空間を通って移動するため、金属内部を熱が伝わるだけの場合よりも速く熱を運べます。

ただし、蒸気の通り道が狭すぎたり、熱入力が大きすぎたりすると、圧力損失が増えて性能限界に近づきます。

細径化や扁平化を進めすぎると、外形は収まりやすくなりますが、蒸気流路の余裕は小さくなります。

薄型機器では、この機械的な収まりと熱輸送能力のバランスが重要です。

凝縮部と還流：放熱して液体に戻る

放熱部に到達した蒸気は、周囲のフィンや冷却板に熱を渡します。

熱を失った蒸気は凝縮し、再び液体になります。

液体になった作動液は、管内壁のウィックに吸い込まれます。

ウィックは細いすき間を持つ多孔質構造で、毛細管力によって液体を受熱部へ戻します。

この液戻りが止まると、受熱部が乾いてドライアウトし、急に温度が上がる危険があります。

3. ヒートパイプの構造：密閉管・作動液・ウィック

ヒートパイプは見た目には単純な金属管ですが、内部構造で性能が大きく変わります。

主な構成要素は、外側の密閉管、内部の作動液、内壁のウィックです。

それぞれが熱を受ける、運ぶ、戻すという役割を分担しています。

設計では外形寸法だけでなく、使用温度、姿勢、曲げ加工、熱入力も同時に考える必要があります。

密閉管：内部状態を保つ容器

密閉管は、作動液と蒸気を閉じ込める容器です。

電子機器用では銅管がよく使われ、用途によってアルミやステンレス系材料も使われます。

管の内部は、不要な空気や非凝縮性ガスを取り除いた状態にします。

空気が多く残ると蒸気の移動や凝縮が妨げられ、熱抵抗が増えます。

密閉不良や腐食でガスが発生すると、長期的な性能低下につながるため、製造品質も重要です。

非凝縮性ガスがあると、放熱部の一部を占有して蒸気の凝縮面積を減らします。

その結果、同じ発熱量でも放熱部の温度が上がり、熱抵抗が大きく見えることがあります。

作動液：使用温度に合わせて選ぶ

作動液は、蒸発と凝縮を繰り返して熱を運ぶ媒体です。

電子機器の常温付近では、水を使った銅水系ヒートパイプが代表的です。

低温用途ではメタノールなど、高温用途では別の作動液が検討されます。

作動液は多ければよいわけではありません。

少なすぎると液戻りが不足し、多すぎると蒸気空間をふさいで流れを妨げます。

そのため、封入量は使用温度、管径、ウィック、姿勢に合わせて決めます。

低温で作動液が凍結する環境では、起動直後はヒートパイプとしてではなく金属伝導に近い挙動になります。

起動後に発熱で温度が上がると、作動液が溶けて本来の相変化サイクルへ移ります。

ウィック：液体を戻す毛細管構造

ウィックは、ヒートパイプの内壁に設けられた毛細管構造です。

溝、金属メッシュ、焼結金属粉などの形があります。

ウィックの役割は、凝縮部で液体に戻った作動液を受熱部へ返すことです。

毛細管力が大きいほど重力に逆らいやすくなりますが、流路抵抗も増える場合があります。

そのため、細かいウィックほど常に高性能というわけではありません。

必要な熱輸送量、設置姿勢、製造コストに合わせて、ウィック構造を選びます。

構成要素	主な役割	設計で見る点
密閉管	作動液と蒸気を閉じ込める	材質、気密性、曲げ、つぶし
作動液	相変化で熱を運ぶ	使用温度、封入量、凍結
ウィック	液体を受熱部へ戻す	毛細管力、流路抵抗、姿勢依存

4. 高い熱輸送性能の理由：潜熱と低い熱抵抗

ヒートパイプが高性能に見える理由は、熱を単純な伝導だけで運ばないからです。

金属棒では、温度勾配によって熱が徐々に伝わります。

ヒートパイプでは、作動液が蒸発して熱を潜熱として持ち、蒸気として移動します。

放熱部で凝縮すると、その潜熱をまとめて放出します。

このため、同じ長さでも発熱部と放熱部の温度差を小さくできます。

温度差が小さいということは、発熱部品の温度を下げやすいだけでなく、周囲部品への熱だまりも抑えやすいことを意味します。

複数の熱源が近い機器では、熱をどこへ集め、どこで逃がすかという熱レイアウトが重要になります。

見かけの熱伝導率が非常に大きい

ヒートパイプの性能は、見かけの熱伝導率で説明されることがあります。

これは実際に銅の熱伝導率が変わるという意味ではありません。

相変化と蒸気移動を含めた結果として、銅棒よりも小さな温度差で同じ熱量を運べるという意味です。

設計上は、熱伝導率だけでなく熱抵抗として見る方が扱いやすい場合もあります。

熱が発熱部から放熱部まで何度の温度差で流れるかを考えると、部品選定に直結します。

ただし、短すぎるヒートパイプでは相変化によるメリットが相対的に小さくなり、銅板で十分な場合もあります。

長さが増えるほど金属棒では温度差が増えますが、ヒートパイプは蒸気移動を使えるため有利になりやすいです。

熱抵抗で性能を見る

熱抵抗は、熱の流れにくさを表す値です。

ヒートパイプ単体だけでなく、発熱部との接触、フィンとの接合、空気への放熱まで含めて見る必要があります。

基本的な考え方は、温度差を熱量で割ることです。

は熱抵抗、 は温度差、 は熱量です。

熱抵抗が小さいほど、同じ発熱量でも温度上昇を抑えられます。

熱伝達率とは何かも合わせて理解すると、ヒートパイプの先にあるフィン放熱の考え方までつながります。

5. ウィックと向き依存：液戻りが性能を決める

ヒートパイプの重要な制約は、蒸気を送れるかだけではありません。

凝縮した液体を、受熱部へ確実に戻せるかが性能を決めます。

この液戻りが不足すると、受熱部のウィックが乾き、熱輸送が急に悪くなります。

そのため、ヒートパイプは取り付け方向や高低差の影響を受けます。

毛細管力と重力の関係

ウィックの毛細管力は、細いすき間に液体を引き込む力です。

この力が、液体の流動抵抗、蒸気流の抵抗、重力による圧力差を上回る必要があります。

放熱部が上で受熱部が下なら、液体は重力にも助けられて戻ります。

反対に、受熱部が上で放熱部が下になると、液体を重力に逆らって戻さなければなりません。

この姿勢を逆作動と呼ぶことがあり、最大熱輸送量が下がりやすくなります。

携帯機器のように使用姿勢が変わる製品では、水平、縦置き、逆さ置きのすべてで温度を確認する必要があります。

机上の一方向だけで成立した熱設計は、実使用で熱停止やクロック低下につながることがあります。

ウィックの種類で得意な姿勢が変わる

溝型ウィックは構造が比較的簡単で、重力が有利に働く姿勢では使いやすい方式です。

メッシュ型は液保持性と製造性のバランスがよく、一般的な円筒ヒートパイプで利用されます。

焼結型は細かな孔を持つため毛細管力を大きくしやすく、向きの自由度を高めやすい方式です。

ただし、流路抵抗やコストも変わるため、最適なウィックは用途で変わります。

「どの姿勢でも同じ性能」と考えず、機器内での実際の向きを前提に選ぶことが大切です。

さらに、曲げた部分では液戻りや蒸気流が乱れやすくなります。

曲げ回数を増やすほど配置自由度は上がりますが、熱性能と製造ばらつきの管理は難しくなります。

ドライアウトは急激な温度上昇につながる

熱入力が大きすぎると、受熱部で液体が蒸発する速度に液戻りが追いつかなくなります。

すると、受熱部のウィックが乾きます。

この状態がドライアウトです。

ドライアウトが起きると、相変化による熱輸送が成立しにくくなり、局所的な温度が急上昇します。

ヒートパイプは高性能ですが、最大熱輸送量を超えて使うと急に効かなくなる部品です。

熱源温度が少し高いだけで済む段階と、液戻りが破綻して急に温度が跳ね上がる段階は分けて考えます。

量産設計では、周囲温度上限、部品ばらつき、経年劣化を見込んで余裕を持たせます。

6. 設計計算の入口：発熱量・熱抵抗・最大熱輸送量

実務でヒートパイプを選ぶときは、まず発熱量を明確にします。

次に、許容温度と周囲温度から、許される熱抵抗を求めます。

そのうえで、ヒートパイプの最大熱輸送量、長さ、径、姿勢、曲げ条件を確認します。

カタログ値だけを見て選ぶと、組み付け後の接触熱抵抗やフィン側の放熱不足を見落としやすくなります。

評価では、発熱体のケース温度だけでなく、ヒートパイプ受熱部、断熱部、放熱部、フィン根元の温度を分けて測ります。

温度分布を見ると、ヒートパイプ内が律速なのか、接触部が律速なのか、空気側が律速なのかを切り分けられます。

許容温度から必要な熱抵抗を逆算する

たとえば発熱部品の許容温度が 、周囲温度が 、発熱量が だとします。

このとき、全体で許される温度差は です。

必要な総熱抵抗は、次のように求めます。

この の中に、発熱部からヒートパイプへの接触、ヒートパイプ内の熱輸送、フィンから空気への放熱がすべて含まれます。

仮にフィンから空気までで を使ってしまうと、残りの熱経路に使える余裕は しかありません。

したがって、ヒートパイプを選ぶ前に、放熱先の能力を見積もることが大切です。

ヒートパイプだけが高性能でも、接触面やフィンが悪ければ温度は下がりません。

実際の熱経路は、発熱部、熱伝導シート、受熱ブロック、ヒートパイプ、放熱フィン、空気の直列抵抗として考えます。

どこか一箇所の熱抵抗が大きいと、全体の冷却性能はそこで制限されます。

最大熱輸送量は長さ・径・姿勢で変わる

ヒートパイプには、運べる熱量の上限があります。

この上限は、作動温度、管径、長さ、ウィック構造、作動液、受熱部と放熱部の長さで変わります。

また、重力に逆らう姿勢では液戻りが難しくなり、最大熱輸送量が下がります。

曲げ加工やつぶし加工を行う場合も、蒸気空間やウィックが変形し、性能が低下することがあります。

カタログ値は理想条件で示されることが多いため、実機姿勢での余裕を持って選定します。

特にファン停止時、吸気温度上昇時、筐体内にほこりがたまった状態では、放熱部温度が上がります。

放熱部温度が上がると凝縮しにくくなり、結果として受熱部温度も上がります。

7. ヒートシンク・ベイパーチャンバーとの組み合わせ

ヒートパイプは、単体で熱を外気へ捨てる部品ではありません。

多くの場合、銅ブロック、アルミフィン、ファン、筐体などと組み合わせて使います。

受熱部で熱を拾い、放熱部へ移し、最後は空気や筐体へ熱を逃がします。

この全体の熱経路を設計しないと、ヒートパイプの効果は十分に出ません。

放熱設計では、熱を発生源から外気へ逃がすまでの道筋を一本の回路として見ます。

電気回路の抵抗と同じように、熱抵抗が直列に積み重なると温度差が増えます。

ヒートシンクは熱を空気へ逃がす役

ヒートシンクは、フィンで表面積を増やして空気へ熱を逃がす部品です。

ヒートパイプが運んだ熱は、最終的にヒートシンクや筐体から外部へ放散されます。

フィンの表面積、風量、フィン間隔、空気の流れが悪いと、放熱部側の温度が下がりません。

放熱部が十分に冷えなければ、蒸気の凝縮も弱くなり、ヒートパイプ内の循環も鈍くなります。

そのため、フィンを大きくしても空気が流れなければ効果は限定的です。

自然空冷か強制空冷かによって、必要なフィン形状や表面積も変わります。

熱交換器とは何かを読むと、熱を別の媒体へ渡す考え方をより広く理解できます。

ベイパーチャンバーは面で熱を広げる

ベイパーチャンバーは、平板状のヒートパイプと考えると分かりやすい部品です。

細い線で熱を運ぶヒートパイプに対し、ベイパーチャンバーは面方向に熱を広げるのが得意です。

CPUやGPUのように発熱密度が高く、熱源が小さい場合、局所的な熱を面全体に拡散できます。

薄型機器では、ヒートパイプとベイパーチャンバーを組み合わせる設計もあります。

点の熱を面へ広げ、その後にフィンや筐体へ逃がす流れを作ります。

8. 用途と選定時の注意点：効く場面と効きにくい場面

ヒートパイプは便利ですが、どの熱問題にも万能ではありません。

熱を離れた場所へ運ぶ必要がある場合には有効です。

一方、発熱源のすぐ近くに十分なヒートシンクを置ける場合は、単純な銅板やアルミヒートシンクの方が安く簡単なこともあります。

適用可否は、熱源位置、放熱先、許容温度、設置スペースで判断します。

コスト、重量、組付け作業性、修理性も無視できません。

熱性能だけでなく、量産時に安定して取り付けられる構造かどうかも選定条件になります。

電子機器では熱源と放熱先を分離できる

ノートパソコンでは、CPUやGPUの上に大きなフィンを直接置く余裕がありません。

そこで、ヒートパイプで本体端部やファン近くのフィンまで熱を移動します。

LED照明では、発光部から筐体や放熱フィンへ熱を逃がすために使われることがあります。

産業機器では、密閉筐体内の発熱部から外壁側へ熱を移す設計にも応用できます。

発熱部と放熱部を分けられることが、ヒートパイプの大きな利点です。

一方で、熱源が広く分散している場合は、一本のヒートパイプで拾える範囲に限界があります。

そのような場合は、銅板、グラファイトシート、ベイパーチャンバーなどとの使い分けを考えます。

接触面・固定方法・熱応力に注意する

ヒートパイプは、熱源やフィンと密着していなければ十分に働きません。

接触面にすき間があると、熱伝導シートやグリスを使っても熱抵抗が増えます。

また、強く締め付けすぎると管をつぶし、内部の蒸気流路やウィックを傷める恐れがあります。

曲げ半径が小さすぎる場合も、内部構造を損なう可能性があります。

温度変化による膨張差が大きい構造では、熱膨張と熱応力も確認しておく必要があります。

量産品では、輸送振動、落下衝撃、ねじ締結のばらつきによって接触状態が変化します。

初期性能だけでなく、長期使用後も熱経路が維持される固定方法を選びます。

9. まとめ

ヒートパイプとは、作動液の蒸発と凝縮を利用して熱を運ぶ密閉管です。

発熱部で作動液が蒸発し、蒸気が放熱部へ移動し、凝縮して熱を放出します。

液体に戻った作動液は、ウィックの毛細管力で受熱部へ戻ります。

相変化の潜熱を使うため、小さな温度差でも大きな熱量を運べます。

ただし、最大熱輸送量、設置姿勢、作動温度、曲げやつぶしの影響を受けます。

ヒートパイプは熱を冷やす部品ではなく、放熱しやすい場所へ熱を移す部品です。

ヒートシンク、ファン、筐体との熱経路を含めて設計することが重要です。

薄型機器や高密度実装で熱源と放熱先を分けたい場合、ヒートパイプは非常に有効な選択肢になります。
