プラスチックの成形技術には様々な種類がありますが、古くから存在し、かつ最先端の素材開発でも重宝されている工法をご存知でしょうか。
それが「熱プレス成形」です。
文字通り、熱と圧力をかけて樹脂を押し固めるという非常にシンプルなプロセスですが、それゆえに材料本来の特性を極限まで引き出すことができる奥深い技術でもあります。
特に、高い強度が求められる繊維強化プラスチックや、寸法安定性がシビアなスーパーエンプラの加工において、この工法は欠かせない選択肢となっています。
本記事では、熱プレス成形の基本原理から射出成形との違い、現場での条件出しの苦労話、そして成形圧力を導き出す計算式までを徹底解説します。
- 1. 熱プレス成形とは？樹脂加工における立ち位置
- 2. 射出成形との違いと使い分け
- 3. 成形品質を支配する3つのパラメータ
- 4. 製品肉厚とプレス圧の計算理論
- 5. ミクロン単位の精度要求に応える：厚みバラツキのメカニズムと対策
- 6. 複合材料（FRP、CFRTP）との相性
- 7. 真空熱プレス成形による高付加価値化
- 8. まとめ：シンプルゆえに奥深い樹脂成形の原点
1. 熱プレス成形とは？樹脂加工における立ち位置
プラスチック製品を作る際、材料に熱を加えて柔らかくし、型に押し付けて形を整えるのが成形の基本です。
その中でも、上下に分かれた金型の間に材料を配置し、プレス機の強力な圧力で直接挟み込んで成形する手法を熱プレス成形（圧縮成形）と呼びます。
基本原理とメカニズム
プロセスの流れは、大きく分けて加熱、加圧、冷却（または硬化）の3つのステップで進行します。
あらかじめシート状や粉末状に加工された材料を金型内に置き、ヒーターで熱を与えて樹脂を溶融、あるいは軟化させます。
そこへプレス機を下降させ、数十トンから数百トンという圧力をかけることで、材料を金型の隅々まで行き渡らせます。
その後、熱可塑性樹脂の場合は金型を冷却して製品を固め、熱硬化性樹脂の場合はそのまま加熱を続けて化学反応により硬化させます。
適用される樹脂の種類
この工法は、熱で溶ける熱可塑性樹脂と、熱で固まる熱硬化性樹脂のどちらにも適用可能です。
特に、フッ素樹脂やポリイミドといった、溶けても粘度が高すぎて流動しにくいスーパーエンジニアリングプラスチックの成形において絶大な威力を発揮します。
また、炭素繊維などを織り込んだ複合材料のシートを積層して押し固める際にも、このプレス技術が標準的に用いられています。
2. 射出成形との違いと使い分け
現代のプラスチック加工の主流である射出成形と比較することで、熱プレス成形の特徴がより鮮明になります。
どちらも金型を使って大量生産を行う技術ですが、樹脂の流動メカニズムが根本的に異なります。
流動距離と分子配向の違い
射出成形は、狭いゲート（注入口）から金型キャビティ内へ、ドロドロに溶けた樹脂を高圧で一気に射出します。
そのため、樹脂が金型内を長い距離にわたって流れることになり、分子が流れの方向に沿って整列する配向が強く起こります。
これにより、流れの方向と直角方向で強度が異なる異方性が生じたり、内部に残留応力が溜まって後から反りが発生しやすくなったりします。
一方、熱プレス成形は、製品とほぼ同じ大きさの材料を金型全体に置いてから垂直に押しつぶします。
樹脂の水平方向への流動距離が極めて短いため、分子の配向や残留応力がほとんど発生せず、寸法安定性に優れた歪みのない製品を作ることができます。
金型構造と設備コストの比較
射出成形の金型は、高圧の樹脂を閉じ込めるために極めて堅牢な構造が必要であり、ランナーやゲートといった複雑な流路設計も求められます。
対して熱プレス成形の金型は、基本的に上型と下型のシンプルな構造で済むため、金型の製作コストを大幅に抑えることが可能です。
ただし、加熱と冷却を同じ金型内で行うサイクルでは、金型の温度を上げ下げする時間がかかるため、射出成形に比べて1ショットあたりの生産サイクルは長くなる傾向があります。

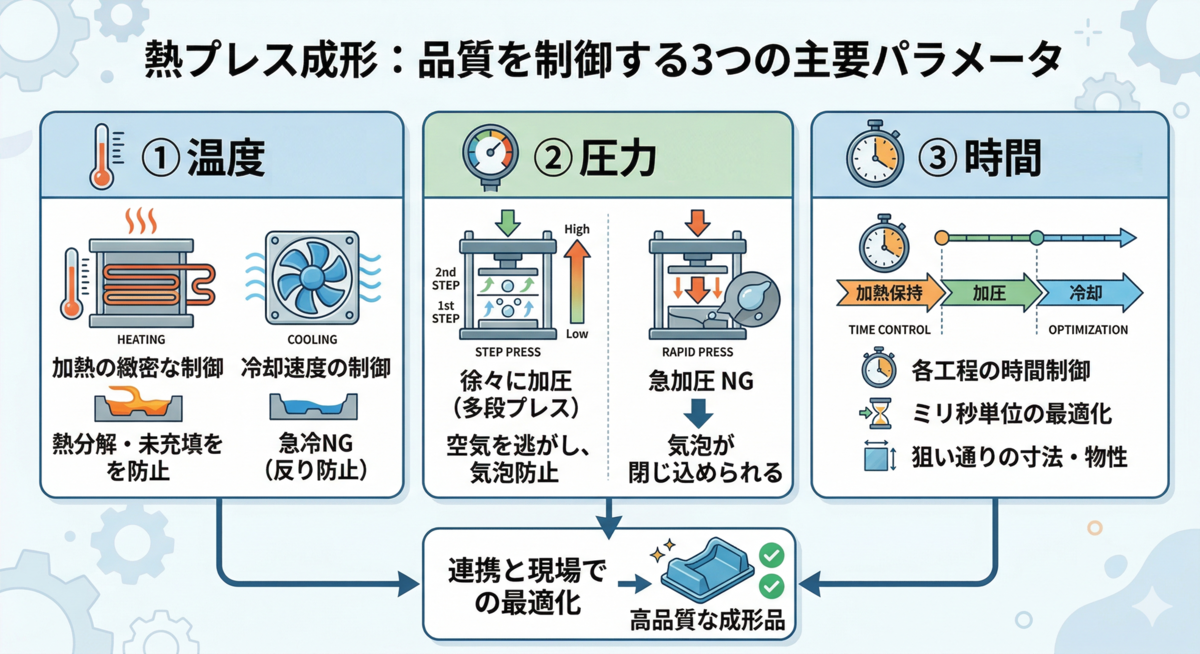

3. 成形品質を支配する3つのパラメータ
熱プレス成形において、狙い通りの寸法と物性を引き出すための鍵となるのが、「温度」「圧力」「時間」の3つの要素です。
現場では、これらを材料の特性に合わせてミリ単位、秒単位で最適化していく必要があります。
加熱と冷却の緻密なサイクル制御
樹脂を均一に溶かすための温度管理は、製品の仕上がりを直接左右します。
金型の温度が低すぎると樹脂が十分に流れず未充填になり、高すぎると樹脂が熱分解を起こして強度が低下します。
また、成形後に製品を取り出す際の冷却速度も重要で、急激に冷やしすぎると製品の表面と内部で温度差が生じ、内部応力による反りの原因となります。
圧力制御の重要性と多段プレス
プレス機でかける圧力は、単に強く押しつぶせば良いというものではありません。
最初は低い圧力で樹脂をゆっくりと馴染ませ、空気を外へ逃がしながら、徐々に圧力を上げていく多段プレス（ステップ加圧）が一般的です。
一気に高圧をかけてしまうと、材料の内部にあった空気が逃げ場を失い、製品の中に気泡として閉じ込められてしまうからです。
4. 製品肉厚とプレス圧の計算理論
設備を選定する際や、新しい製品を立ち上げる際、どれくらいのプレス能力を持つ機械が必要になるかを計算で導き出す必要があります。
力学的な観点から、成形圧力と必要推力の関係を整理してみましょう。
成形圧力と必要推力の関係
金型を押し締めるために必要なプレス機の推力 は、製品が金型内で流動する面積と、樹脂ごとに推奨される成形圧力から計算できます。
製品の投影面積（金型を上から見た時の面積）を 、樹脂の単位面積あたりに必要な成形圧力を
とすると、以下の数式が成り立ちます。
例えば、特殊な樹脂シートを熱プレス成形する場合、推奨される成形圧力 を
とします。
製品の投影面積 が
（
）であった場合、必要な推力
は次のように計算されます。
これをトン数に換算すると、おおよそ のプレス出力が必要になることがわかります。
実際には、樹脂の粘度や金型の摩擦抵抗を考慮し、計算値の1.5倍から2倍程度の余裕を持ったプレス機を選定するのがセオリーです。
気泡を圧縮するボイルの法則の応用
また、熱プレス成形で問題となる気泡の圧縮には、熱力学の基本であるボイルの法則が関わってきます。
一定温度下において、気体の体積 は圧力
に反比例するという法則であり、以下の数式で表されます。
材料内部に微小な空気が残っていたとしても、プレス圧力を大気圧（約 ）の100倍である
まで引き上げれば、気泡の体積は計算上100分の1にまで押し潰されます。
成形圧力の決定は樹脂を流動させるだけでなく、内部の空気を力学的にねじ伏せるという意味合いも強く持っているのです。
5. ミクロン単位の精度要求に応える：厚みバラツキのメカニズムと対策
実際の製造現場において、熱プレス成形の難しさが最も顕著に表れるのが、極めて厳しい寸法精度が要求される精密部品の量産プロセスです。
ここでは、高周波通信デバイスや精密センサー等で用いられる「絶縁プレート（フィルム）」の成形を例に、現場で直面しやすい課題とその解決へのアプローチを解説します。
後工程の歩留まりを左右する微小な寸法不良
最先端の電子デバイス組み立て工程では、部品の平坦度や厚みの均一性が製品の性能そのものを左右します。
熱プレス成形によって樹脂シートを指定の厚みに押し固める際、仮に面内で数十ミクロンの厚みバラツキ（偏肉）が発生してしまうとどうなるでしょうか。
このわずかな厚みの偏りが原因で、後工程における自動実装時の微小な傾きや、精密接合（超音波溶着やレーザ加工など）での焦点ズレを引き起こし、致命的な接合不良に発展するリスクがあります。
熱プレス成形はもともと寸法安定性に優れた工法ですが、ミクロン単位のシビアな要求精度を満たすためには、機械の基本スペックだけでなく、樹脂の振る舞いを精密にコントロールする必要があります。
温度分布の可視化とレオロジー（流動学）に基づく条件最適化
プレス機の圧力計が規定値を示しており、一見すると機械に異常がない場合でも、厚みバラツキが発生することがあります。
その根本的な原因の多くは、「金型（熱盤）の微小な温度分布の不均一性」に潜んでいます。
例えば、熱電対を用いて金型各所の温度プロファイルを詳細に測定すると、熱盤の中心部と外周部でわずか数℃の温度差が生じているケースが少なくありません。
樹脂の溶融粘度は温度に対して非常に敏感です。金型内で局所的な温度低下が起きると、その部分だけ樹脂の流動抵抗（粘度）が高くなります。
結果として、金型が完全に閉まり切る前に樹脂の広がりが局所的に阻害され、厚みにバラツキを生んでしまうのです。
こうした問題を解決するためには、高分子レオロジー（流動学）の観点に基づいた以下のようなアプローチが不可欠です。
-
熱的境界条件の改善：金型の外周部に断熱材を配置するなどして局所的な放熱を防ぎ、成形面全体の温度分布を完全に均一化する。
-
圧力保持時間の延長：粘度の高い樹脂が完全に平滑に広がりきり、内部応力が緩和（リラクゼーション）するのを待つため、多段プレスの最終加圧における保持時間を意図的に長く設定する。
理論上の計算値や機械のカタログスペックだけでは解決できない、「熱と樹脂のリアルな振る舞い」に真摯に向き合うこと。
こうした泥臭いチューニングと知見の蓄積こそが、熱プレス成形において極限の精度を引き出し、安定した量産を可能にする最大の要件と言えます。
6. 複合材料（FRP、CFRTP）との相性
熱プレス成形が近年再び大きな注目を集めている最大の理由が、繊維強化プラスチックとの極めて高い相性です。
特に自動車の軽量化において、炭素繊維を用いた熱可塑性複合材料の加工技術として熱プレスは主役の座にあります。
基材を傷めない成形プロセスの強み
複合材料を成形する際、あらかじめ樹脂が含浸された板状のスタンパブルシートを使用します。
このシートを赤外線ヒーター等で軟化温度まで急速加熱し、冷やされたプレス金型に素早く搬送して一気に押しつぶす工法が主流です。
射出成形のように樹脂を細い流路に押し込む必要がないため、補強材である炭素繊維を折ったり傷めたりすることなく、繊維長を維持したまま製品化できるのが最大の強みです。
結晶化度をコントロールする冷却設計
高い強度を出すためには、金型内で冷却固化させるプロセスの最適化も重要になります。
樹脂の結晶化度をコントロールするための緻密な温度勾配の設計が求められ、急激に冷やしすぎると本来の強度が出ないことがあります。
そのため、金型内部の冷却水管のレイアウトには高度な熱流体解析が用いられ、製品全体の冷却速度を均一に保つ工夫が凝らされています。
7. 真空熱プレス成形による高付加価値化
より高度な品質が求められる最先端デバイスや医療機器の部品製造において、標準的な熱プレスをさらに進化させた設備が導入されています。
それが、密閉された空間内でプレスを行う真空熱プレス機です。
真空引きによる無欠陥成形の実現
複数のフィルムを積層してプレスする際、層と層の間に微小な空気が取り残されると、製品の透明度が落ちたり絶縁性能が低下したりする原因となります。
真空熱プレスでは、金型を閉じて加圧する前にチャンバー内を真空状態にし、材料内部の空気や、樹脂から発生するアウトガスを完全に抜き取ります。
この状態でプレスを行うことで、内部に気泡が一切存在しない、極めて高密度で高品質な製品を作り出すことが可能です。
特に、ミクロン単位の欠陥も許されない電子デバイスの積層プロセスなどにおいて、この真空技術は絶対的な必須条件となっています。
8. まとめ：シンプルゆえに奥深い樹脂成形の原点
熱と圧力をかけて押しつぶす。
言葉にすれば非常にシンプルな熱プレス成形ですが、その内部では樹脂の溶融、流動、そして熱伝導という複雑な物理現象が同時に起きています。
射出成形のような派手さや超高速サイクルの量産性には一歩譲るかもしれません。
しかし、材料へのストレスを極限まで減らし、繊維強化プラスチックやスーパーエンプラが持つ本来のポテンシャルを100%引き出す能力において、この工法の右に出るものはありません。
次世代の素材開発が進むにつれて樹脂の性質はますます多様化し、加工の難易度も上がっています。
現場での地道な温度管理や圧力チューニングの蓄積が、最先端のモビリティや電子部品の進化を根底で支え続けていくことでしょう。
