ホーニング加工とは？シリンダー・研削との違い

エンジンのシリンダー内面を指でなぞったとき、微細な網目状の筋が指先に感じられたことはないでしょうか。

この独特な加工痕は「クロスハッチ」と呼ばれ、ホーニング加工によってのみ生み出される精密仕上げの証です。

ホーニング加工は、砥石を内径面に押し当てて回転と往復を同時に行い、真円度・円筒度・表面粗さを高精度に仕上げる加工技術です。

しかし、研削加工と何が違うのか、条件設定がどう精度を決めるのか、正確に理解している設計者は意外と多くありません。

本記事では、ホーニング加工の原理・加工条件・ホーニング盤の種類・研削との違い・シリンダーへの適用まで、実務に必要な知識を体系的に解説します。

1. ホーニング加工とは

ホーニング加工とは、円筒状ワークの内径面に複数本の砥石を押し当て、回転運動と往復運動を同時に与えることで内面を精密に仕上げる加工方法です。

英語の「hone（研ぐ）」に由来し、日本語では「ホーニング仕上げ」とも呼ばれます。

最大の特徴は、砥石の二方向の運動によって内径面に「クロスハッチ」と呼ばれる網目状の加工目が自然に形成される点です。

このクロスハッチは潤滑油を保持する微細な溝として機能し、摺動面の潤滑性を飛躍的に高めます。

ホーニング加工は仕上げ工程として位置づけられます。

前工程でボーリングや中ぐり加工によってある程度の寸法精度が確保されたワークに対して適用されるのが基本です。

取りしろは一般的に直径あたり 0.01〜0.5 mm 程度と少なく、荒加工のような大きな材料除去を目的とした加工ではありません。

対象材質は幅広く、鋳鉄・鋼・ステンレス鋼・アルミ合金・セラミックスなど、ほぼすべての金属・非金属材料に適用可能です。

加工可能な内径範囲も φ3 mm 程度の極小径から φ2,000 mm を超える大径まで対応できます。

主な適用分野には以下のようなものがあります。

• 自動車エンジンのシリンダーボア
• 油圧・空圧シリンダーチューブ
• コンプレッサーシリンダー
• ギアの内径部
• 金型の内径仕上げ
• ベアリングの外輪軌道面
• 射出成形機のバレル

いずれも「摺動面の品質が製品性能を直接左右する」部品ばかりです。

ホーニング加工はこれらの最終仕上げに不可欠な技術として、自動車産業をはじめとする製造業で広く活用されています。

ホーニング加工で達成可能な一般的な精度範囲を以下にまとめます。

精度項目	達成可能範囲	備考
真円度	1〜5 μm	CNC制御で安定
円筒度	3〜10 μm	ストローク制御に依存
表面粗さ Ra	0.1〜1.5 μm	砥石粒度で調整
寸法公差	±0.0025〜0.013 mm	エアマイクロで全数計測

ホーニング加工の歴史

ホーニング加工の起源は 1920 年代のアメリカに遡ります。

自動車産業の勃興とともに、エンジンシリンダーの内径仕上げに対する要求精度が飛躍的に高まり、従来のリーマ仕上げや手作業のラッピングでは対応しきれなくなりました。

1924 年にアメリカの Micromatic Hone 社が世界初の量産型ホーニング盤を開発したことが、この技術の産業化の出発点とされています。

以降、第二次世界大戦における軍用エンジンの大量生産需要を背景に急速に発展しました。

日本では 1950 年代から自動車メーカーへの導入が進み、現在では日進製作所やトーヨーエイテックなどの国内メーカーが世界市場でも高いシェアを占めています。

関連規格

ホーニング加工に関連する主な規格には以下のものがあります。

• JIS B 0601：表面粗さの定義と表示（Ra、Rz など）
• JIS B 0621：幾何偏差の定義と表示（真円度、円筒度など）
• ISO 13565：プラトーホーニング表面のパラメータ（Rk、Rpk、Rvk）
• JIS B 6220：ホーニング盤の試験方法

これらの規格に基づいて加工精度を定量的に評価し、品質保証を行うことが実務上不可欠です。

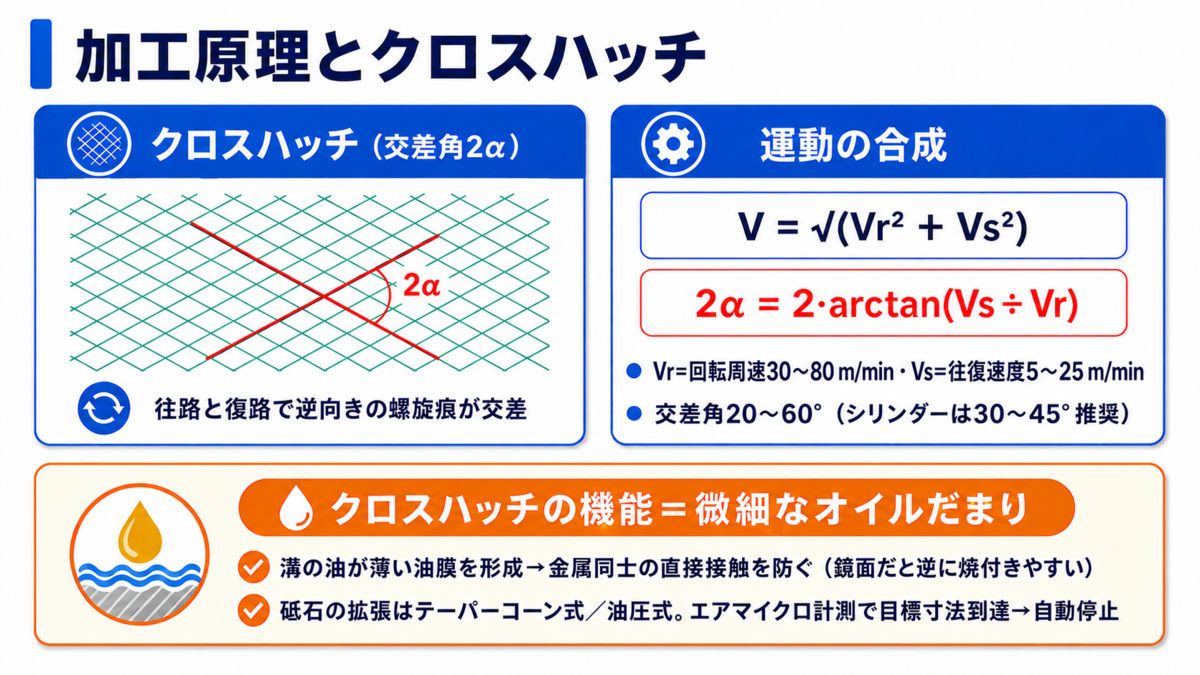

2. ホーニング加工の原理とクロスハッチ

ホーニング加工の原理は、拡張式のホーニングヘッドに装着された複数本の砥石（ホーニングストーン）をワーク内径面に一定圧力で押し当て、回転と往復を同時に行うものです。

この節では、運動の仕組みからクロスハッチの形成メカニズム、砥石の拡張機構までを詳しく解説します。

回転運動と往復運動の合成

ホーニングヘッドはスピンドルに取り付けられ、一定速度で回転します。

同時に、スピンドル全体がワークの軸方向に一定ストロークで往復運動します。

砥石表面上の一点に着目すると、回転方向の速度成分 と往復方向の速度成分 が合成され、砥石はワーク内面上を螺旋状に移動します。

この合成速度、すなわちホーニング速度 は次式で求められます。

ここで、 は回転周速度（m/min）、 は往復速度（m/min）です。

一般的な加工条件として、 = 30〜80 m/min、 = 5〜25 m/min の範囲が使われます。

クロスハッチの形成メカニズム

砥石が螺旋軌跡を描いて往路を進むと、ワーク内面には斜め方向の加工痕が刻まれます。

復路では螺旋の傾きが反転するため、行きとは逆方向の加工痕が重なります。

この交差した網目状の模様が「クロスハッチ」です。

クロスハッチの交差角 は、回転周速度と往復速度の比で決まります。

この交差角は一般に 20〜60° の範囲で調整されます。

エンジンシリンダーでは 30〜45° が推奨されることが多く、この角度範囲でオイル保持性と摺動抵抗のバランスが最も良くなるとされています。

交差角が小さすぎる（往復速度が遅い）とオイルだまりの溝が浅くなり、潤滑性能が低下します。

逆に大きすぎる（往復速度が速い）と砥石のストローク端でオーバーランが増え、円筒度が悪化するリスクがあります。

交差角と用途の関係

用途によって最適なクロスハッチ交差角は異なります。

以下にその目安をまとめます。

用途	推奨交差角	理由
エンジンシリンダー	30〜45°	オイル保持と摺動抵抗のバランス
油圧シリンダー	30〜40°	シール密着性とオイル薄膜の安定
コンプレッサー	20〜30°	気密性重視で浅い角度が有利
ギア内径	40〜60°	焼嵌めのための面粗さ管理

交差角の設定は加工条件の中でも特に重要であり、目標値からの逸脱は製品の機能性能に直結します。

クロスハッチの機能的意義

クロスハッチの溝は、微細な「オイルだまり」として機能します。

ピストンリングやシールが摺動する際に、溝内に保持された潤滑油が薄い油膜を形成し、金属同士の直接接触を防ぎます。

クロスハッチがない鏡面仕上げでは油膜が形成されにくく、かえって焼付きやスカッフィングのリスクが高まります。

エンジンシリンダーのように高速摺動する部品では、あえて適度な表面粗さを残すホーニング加工が必須です。

また、クロスハッチの網目構造はオイルの流れに「指向性」を与えます。

ピストンが上死点から下死点に向かう間に、溝に沿ってオイルが補給されるため、ストロークの端部でも潤滑切れが起きにくいという利点があります。

砥石の拡張機構

ホーニングヘッドの内部には、テーパーコーン式または油圧式の拡張機構が備わっています。

テーパーコーン式では、スピンドル内を貫通するロッドの軸方向移動により、テーパー面を介して砥石が径方向に押し広げられます。

油圧式では、油圧ピストンの圧力で砥石を直接押し出します。

砥石の拡張量は加工の進行に伴いフィードバック制御されます。

エアマイクロゲージやインプロセス計測装置がワーク内径をリアルタイムに監視し、目標寸法に到達した時点でスピンドルを自動停止させるのが CNC ホーニング盤の標準的な制御方式です。

拡張圧力の制御精度は加工品質に直結します。

急激な拡張は砥石の偏摩耗を招き、緩やかすぎると加工時間が不必要に長くなります。

近年の CNC ホーニング盤では、加工段階に応じて拡張速度を自動的に切り替えるプロファイル制御が標準装備されています。

3. ホーニング盤の種類と構造

ホーニング加工を行うための専用工作機械がホーニング盤です。

加工目的やワーク形状に応じていくつかの種類に分類されます。

それぞれの構造と特徴を詳しく見ていきましょう。

立型ホーニング盤

スピンドルを垂直方向に配置し、テーブル上にワークを固定して加工するタイプです。

ホーニング盤全体の中で最も普及しており、自動車エンジンのシリンダーブロックや油圧バルブボディなど、比較的短い穴の加工に最も適しています。

立型の利点は、重力方向にスピンドルが動作するため機械剛性を確保しやすい点と、工作液が自然に下方へ流れるため排出効率が良い点です。

CNC 制御により多軸同時加工が可能なモデルも普及しており、シリンダーブロックの全気筒（3 気筒〜8 気筒）を同時にホーニングすることで、サイクルタイムを大幅に短縮できます。

主なメーカーには、トーヨーエイテック、日進製作所、ナーゲル・アオバプレシジョン、竹沢精機などがあります。

近年の立型ホーニング盤は、エアマイクロゲージによるインプロセス計測機能を標準で搭載しています。

加工中に内径寸法をリアルタイムに監視し、目標寸法に到達した時点で自動停止する「ゲージング制御」により、全数検査と同等の品質保証が実現できます。

横型ホーニング盤

スピンドルを水平方向に配置したタイプで、長尺ワークや深穴の加工に適しています。

油圧シリンダーチューブのように長さが数メートルに達するワークでは、立型では物理的に対応が困難なため、横型が選択されます。

スルークーラント方式を採用した機種が多く、切りくずやスラッジの排出効率に優れています。

深穴加工時に問題となる砥石の詰まりを防止できる点が大きなメリットです。

テーパー補正機能を備えたモデルもあり、長尺ワーク特有の円筒度劣化を抑制できます。

横型は据え付けスペースを要しますが、ワークの着脱がしやすく、クレーンによる長尺ワークの搬入・搬出も容易です。

建設機械用の大型油圧シリンダーなど、重量物の加工に有利な構造といえます。

シングルパス（ブローチ）ホーニング盤

砥石が拡張しない固定径のホーニングツール（ブローチ型）を穴に 1 回通過させるだけで加工を完了させるタイプです。

加工時間が極めて短く、1 穴あたり数秒で仕上げられるため、量産ラインでの高速仕上げに適しています。

拡張式と異なり砥石径は固定のため、前工程の寸法精度への依存度が高い点に注意が必要です。

ただし、段階的にサイズの異なるツールを複数パスすることで、精度を段階的に追い込むことも可能です。

自動車のコネクティングロッド大端部やギアの内径仕上げなど、大量生産品の最終仕上げに多く採用されています。

以下に 3 種類のホーニング盤の特徴を比較します。

項目	立型ホーニング盤	横型ホーニング盤	シングルパス型
スピンドル方向	垂直	水平	垂直 or 水平
得意なワーク	短〜中穴	長尺・深穴	量産小径穴
砥石拡張	あり（油圧/機械式）	あり	なし（固定径）
加工時間	中（30秒〜数分）	長い（数分〜数十分）	極めて短い（数秒）
加工精度	高（真円度 1〜5 μm）	高	中〜高
代表用途	エンジンシリンダー	油圧シリンダー	コネクティングロッド

関連記事

instant.engineer

4. ホーニング加工の加工条件

ホーニング加工の品質は、砥石・速度・圧力・工作液の 4 つの条件で決まります。

いずれも相互に影響し合うため、総合的に最適化する必要があります。

各要素の詳細と設定の考え方を解説します。

砥石（ホーニングストーン）の選定

砥石は砥粒の種類・粒度・結合剤の組合せで選定します。

ワーク材質と目標精度に応じた適切な選択が、加工品質を左右する最も重要な要素です。

砥粒の主な種類と適用材質を以下にまとめます。

砥粒	硬度	適用材質	特徴
GC（緑色炭化ケイ素）	約 2,500 HV	鋳鉄、アルミ合金	汎用、低コスト
WA（白色アルミナ）	約 2,100 HV	鋼、合金鋼	自生作用が良好
CBN（立方晶窒化ホウ素）	約 4,500 HV	焼入れ鋼	長寿命、高精度
ダイヤモンド	約 8,000 HV	超硬合金、セラミックス	最硬質、鉄系に不向き

ダイヤモンド砥粒は最も硬質ですが、鉄系材料に対しては炭素の拡散が起こるため化学的親和性の問題があり、鋳鉄や鋼の加工には GC や CBN が優先されます。

粒度は、粗ホーニングで #100〜#320、仕上げホーニングで #400〜#1000 程度が一般的です。

粒度が細かいほど表面粗さは小さくなりますが、加工能率は低下します。

プラトーホーニングの最終仕上げでは #1500〜#3000 の極細粒や研磨ブラシが使われることもあります。

結合剤にはメタルボンド・レジンボンド・ビトリファイドボンドの 3 種類があります。

メタルボンドは耐摩耗性に優れ CBN やダイヤモンド砥粒と組み合わせて使用されます。

レジンボンドは弾性があり仕上げ面の品質が良好です。

ビトリファイドボンドは気孔が多く切りくず排出性に優れ、目詰まりしにくいのが特徴です。

ホーニング速度

前述のとおり、ホーニング速度 は回転周速度 と往復速度 の合成です。

回転周速度 はワーク内径 とスピンドル回転数 から次式で求められます。

ここで、 は内径（mm）、 は回転数（min⁻¹）です。

一般的な加工条件の目安を以下に示します。

パラメータ	粗ホーニング	仕上げホーニング
回転周速度	40〜80 m/min	30〜60 m/min
往復速度	10〜25 m/min	5〜15 m/min
砥石粒度	#100〜#320	#400〜#1000
取りしろ（直径）	0.05〜0.5 mm	0.01〜0.05 mm

計算例：回転周速度とクロスハッチ交差角

内径 mm のシリンダーを回転数 min⁻¹ でホーニングする場合を考えます。

まず、回転周速度を求めます。

往復速度を m/min とすると、ホーニング速度は次のようになります。

クロスハッチ交差角は次式で計算できます。

交差角 33.2° はエンジンシリンダーの推奨範囲（30〜45°）に入っており、適切な条件といえます。

もし交差角を 45° にしたい場合、必要な往復速度は次のように逆算できます。

このように、回転周速度を固定したまま往復速度を変えることで、クロスハッチ交差角を自在に調整できます。

ホーニング圧力

砥石をワーク内面に押し付ける圧力をホーニング圧力と呼びます。

一般的な範囲は 50〜300 N/cm²（0.5〜3.0 MPa）です。

圧力が高すぎると砥石の消耗が激しくなり、加工面に焼けや条痕が発生するリスクが高まります。

逆に低すぎると砥石の自生作用が進まず、目詰まりによる面粗さの悪化を招きます。

自生作用とは、砥粒が摩耗すると結合剤が破壊されて脱落し、新しい砥粒が露出する現象です。

適切なホーニング圧力を維持することで、砥石表面が常に新鮮な切れ刃を保ち、安定した加工品質を実現できます。

材質別の圧力目安は、鋳鉄で 100〜200 N/cm²、鋼で 150〜300 N/cm²、アルミ合金で 50〜150 N/cm² 程度です。

軟質材ほど低い圧力を設定し、砥粒の食い込みすぎを防ぐ必要があります。

計算例：往復速度から必要な回転数を求める

油圧シリンダー（内径 mm）を往復速度 m/min、クロスハッチ交差角 40° でホーニングしたい場合を考えます。

交差角から必要な回転周速度を逆算します。

この回転周速度を実現するために必要なスピンドル回転数を求めます。

このように、目標のクロスハッチ交差角から逆算して回転数を決定するのが、条件設定の実務的なアプローチです。

ホーニング速度の確認も行います。

この速度は仕上げホーニングの標準的な範囲（30〜60 m/min）に入っており、問題ありません。

ストローク設定

ホーニングの往復ストロークは、加工穴の長さに対して適切に設定する必要があります。

砥石がワークの端面から一定量はみ出す「オーバーラン」を設けることで、穴の入口・出口付近のテーパーを防止します。

一般的なオーバーラン量は砥石長さの 1/3〜1/2 程度です。

例えば砥石長さが 60 mm の場合、上下それぞれ 20〜30 mm のオーバーランを設定します。

ストロークが短すぎると穴の中央付近のみが研磨され、砂時計状の形状不良が生じます。

逆に長すぎるとオーバーランが過大となり、砥石の端部がワークから完全に離脱して不安定な加工になるリスクがあります。

工作液（ホーニングオイル）

ホーニング加工では大量の工作液を供給することが不可欠です。

工作液は冷却・潤滑・切りくず排出の 3 つの役割を同時に担います。

鋳鉄の加工では灯油系の低粘度オイルが広く使われます。

低粘度であるため砥石とワーク間への浸透性が良く、微細な切りくずの排出にも有利です。

鋼の加工では水溶性切削液が用いられることもあり、冷却性能を重視する場合に選択されます。

工作液の供給量は毎分数十リットルに達することもあり、液温と清浄度の管理が加工面品質の安定に直結します。

フィルタリングシステムで微細な砥粒カスやスラッジを除去し、液温を一定に保つことが重要です。

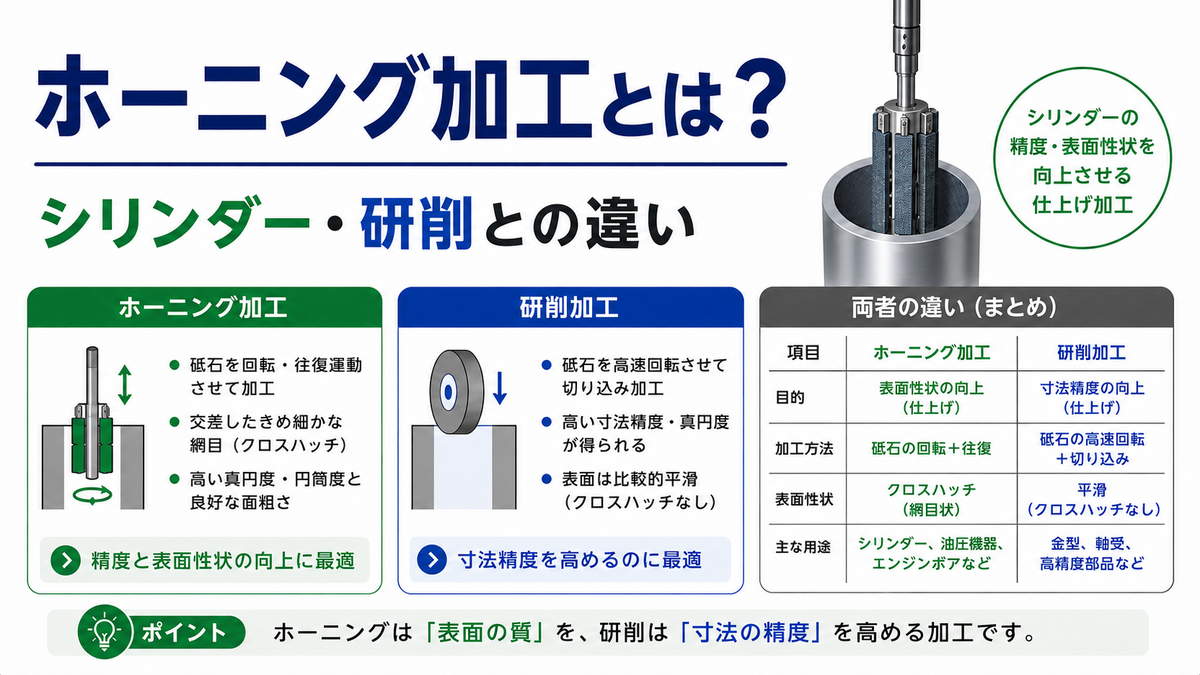

5. 研削加工・内面研磨との違い

ホーニング加工は内面の仕上げ加工という点で、研削加工（内面研削）と混同されがちです。

しかし、両者は加工原理・得意分野・達成精度において明確に異なります。

さらに、ボーリング加工との関係も含めて整理します。

加工原理の違い

内面研削では、砥石車を高速（周速 1,000〜2,000 m/min）で回転させ、同時にワークも回転させます。

砥石とワークの相対回転によって材料を除去するため、単一方向の研削目が形成されます。

一方、ホーニング加工ではワークは固定され、砥石が回転＋往復の複合運動をします。

これにより、前述のクロスハッチが形成されます。

加工速度はホーニングの方がはるかに低速（15〜80 m/min）であり、加工熱の発生が少ないのが特徴です。

精度と前加工依存性

内面研削は砥石の中心軸がワークの中心軸と一致するように設定されるため、前加工に穴位置のずれがあっても研削工程で真円を再創成できます。

つまり、内面研削は「前加工の誤差を修正できる」加工です。

ホーニング加工は砥石がワーク内面に倣うため、前加工で生じた穴位置のずれや傾きは修正できません。

ただし、真円度・円筒度・表面粗さの改善には極めて優れた能力を発揮します。

言い換えれば、ホーニングは「穴の中心はそのままに、内面の形状と仕上げだけを精密に整える」加工です。

ボーリング加工との位置関係

内面加工の工程設計を考えるうえで、ボーリング・内面研削・ホーニングの三者の関係を理解しておくことが重要です。

ボーリング加工は、バイトによる切削で穴径を拡大・修正する加工です。

取りしろが大きく（数 mm 単位）、穴位置の修正も可能ですが、表面粗さは Ra 1.6〜6.3 μm 程度にとどまります。

実際の量産ラインでは、次のような工程順で使い分けるケースが一般的です。

• ボーリング：穴径を目標寸法近くまで拡大（取りしろ数 mm）
• 内面研削：穴位置と真円度を修正（取りしろ 0.1〜2 mm）
• ホーニング：最終仕上げとクロスハッチ形成（取りしろ 0.01〜0.5 mm）

ただし、部品の要求精度や生産数量によっては、内面研削を省略してボーリング → ホーニングの 2 工程で済ませるケースもあります。

比較表

以下の表に主な違いを整理します。

比較項目	ホーニング加工	内面研削	ボーリング加工
砥石/工具の運動	回転＋往復	砥石：高速回転、ワーク：回転	バイト：回転
ワークの状態	固定	回転	固定
加工目	クロスハッチ（網目）	単一方向の研削目	旋削目
前加工依存性	高い（穴位置修正不可）	低い（真円再創成可能）	低い
到達表面粗さ Ra	0.1〜1.5 μm	0.2〜1.6 μm	1.6〜6.3 μm
到達真円度	1〜5 μm	2〜10 μm	5〜20 μm
オイル保持性	極めて高い	低い	低い
加工速度	低速（15〜80 m/min）	高速（1,000〜2,000 m/min）	中速（50〜200 m/min）
取りしろ（直径）	0.01〜0.5 mm	0.1〜2 mm	数 mm
代表用途	シリンダーの最終仕上げ	ベアリング内輪	穴径の拡大・修正

関連記事

instant.engineer

6. エンジンシリンダーとホーニング加工

ホーニング加工の最も代表的な適用先が、自動車エンジンのシリンダーボアです。

シリンダーボアは、ピストンとピストンリングが高速・高温・高圧の環境下で摺動する、エンジンの心臓部にあたります。

この節では、シリンダーに求められる精度とプラトーホーニングの技術を詳しく掘り下げます。

シリンダーに求められる精度

シリンダーボアには以下のような厳しい精度が要求されます。

• 真円度：5 μm 以下（高性能エンジンでは 2 μm 以下）
• 円筒度：10 μm 以下
• 表面粗さ：Ra 0.4〜1.0 μm
• 寸法公差：±0.01 mm 以下

真円度が悪いとピストンリングの密着性が低下し、圧縮漏れやオイル上がりの原因となります。

円筒度が悪いとピストンの首振り運動が増大し、異音や偏摩耗を引き起こします。

表面粗さが適切でないと、粗すぎればオイル消費が増え、滑らかすぎれば油膜切れによる焼付きが発生します。

これらの要求を同時に満たせる加工法がホーニング加工です。

プラトーホーニング

近年のエンジンシリンダーでは「プラトーホーニング」が広く採用されています。

プラトーホーニングとは、粗ホーニングで深い谷（オイルだまり）を形成した後、仕上げホーニングで山頂部分だけを平坦に削り取る二段階加工です。

従来の一段ホーニングでは、表面プロファイルの山と谷の高さが均一でした。

プラトーホーニングでは「山の頂上が平らで、谷が深い」という独特のプロファイルが得られます。

この形状により、以下の効果が生まれます。

• 平坦な山頂がピストンリングとの接触面積を増やし、面圧を均一化します
• 深い谷がオイル保持量を確保し、長時間の潤滑を可能にします
• 初期なじみ時間が大幅に短縮され、慣らし運転の時間を削減できます

プラトーホーニングの表面粗さパラメータ

プラトーホーニングの表面粗さは、通常の Ra だけでなく ISO 13565 で規定される以下のパラメータで評価されます。

• ：コア部の粗さ深さ（摺動に寄与する山の高さ）
• ：突出山部の高さ（初期なじみで削れる部分）
• ：突出谷部の深さ（オイルだまりの深さ）

エンジンの燃費性能を高めるには、 を小さくしてピストンリングとの摩擦を低減し、同時に を適度に確保してオイル保持性を維持することが重要です。

一般的なエンジンシリンダーにおける目標値の一例を示します。

• ：0.3〜1.5 μm
• ：0.1〜0.5 μm
• ：1.0〜3.0 μm

シリンダーホーニングの工程例

量産エンジンのシリンダーホーニングは、通常 2〜3 段階で行われます。

第 1 段階は粗ホーニングです。

粒度 #100〜#200 の砥石で、ボーリング後の加工痕を除去しつつ基本的な真円度・円筒度を追い込みます。

取りしろは直径あたり 0.05〜0.3 mm 程度です。

第 2 段階は仕上げホーニングです。

粒度 #400〜#600 の砥石に切り替え、目標の表面粗さとクロスハッチ角を形成します。

この段階で （谷の深さ）が決まるため、非常に重要な工程です。

第 3 段階はプラトーホーニング（ブラシホーニング）です。

研磨ブラシや極細粒の砥石で山頂のみを平坦化し、プラトー面を完成させます。

を目標値まで下げることがこの工程の目的です。

シリンダーライナーとの関係

自動車エンジンのシリンダーブロックには、鋳鉄製のシリンダーライナーが圧入されている場合と、アルミブロックに直接ホーニングを施す場合があります。

鋳鉄ライナーは耐摩耗性に優れ、ホーニング加工との相性が良いのが利点です。

片状黒鉛鋳鉄（FC材）はグラファイトが固体潤滑剤として機能するため、摺動特性が特に良好です。

アルミブロック直接方式では軽量化が可能ですが、アルミの軟質さから砥石選定と圧力管理に高い技術が要求されます。

近年では、シリンダーボア内面に鉄系溶射皮膜を形成し、その上からホーニングする「溶射ライナーレス工法」も採用が広がっています。

油圧シリンダーへの適用

エンジンシリンダーと並んでホーニング加工の需要が大きいのが、油圧シリンダーチューブの内径仕上げです。

油圧シリンダーでは、ピストンシールが内壁に密着した状態で摺動するため、シール性と摺動安定性が極めて重要です。

わずかな表面不良でも油漏れや作動不良を引き起こすため、内径の仕上がり品質は厳しく管理されています。

一般的な要求精度は、内径公差 ±0.025 mm 以内、表面粗さ Ra 0.2〜0.8 μm、真円度 5 μm 以下です。

油圧シリンダーは全長が数百 mm から数 m に達することがあるため、横型ホーニング盤が多く使われます。

長尺ワーク特有のたわみによる円筒度の悪化を防ぐため、ワークの両端支持やガイドブッシュの活用が重要です。

また、油圧シリンダーのチューブ材質は引抜き鋼管（STKM13A など）が一般的です。

引抜き工程で生じた残留応力がホーニング後に解放されて変形する場合があるため、前工程で応力除去焼鈍（SR 処理）を施すことが推奨されます。

インプロセス計測と品質検査

高精度なホーニング加工を安定的に実現するには、加工中のリアルタイム計測（インプロセス計測）が不可欠です。

最も広く使われるのがエアマイクロゲージです。

ホーニングヘッドにエアノズルを組み込み、ワーク内面との隙間に流れる空気の背圧変化から内径寸法を連続計測します。

測定分解能は 0.1 μm レベルに達し、目標寸法への到達をリアルタイムに判定できます。

加工後の品質検査では、以下の計測器が使用されます。

• 内径マイクロメーター：寸法公差の確認
• 真円度測定機：真円度・円筒度の測定
• 表面粗さ計：Ra、Rk、Rpk、Rvk などのパラメータ測定
• 輪郭形状測定機：クロスハッチ交差角の実測

量産ラインでは全数インプロセス計測＋抜取り検査（表面粗さ・真円度）の組合せが一般的です。

工程能力指数 1.33 以上を目標とし、統計的に安定した品質管理を実施します。

7. ホーニング加工のメリット・デメリット

ここまでの解説を踏まえ、ホーニング加工の利点と欠点を整理します。

工程設計で他の加工法と比較検討する際の判断材料としてご活用ください。

メリット

高い表面粗さ精度

Ra 0.1〜1.5 μm という精密な表面仕上げが可能です。

しかも、クロスハッチという機能的な表面テクスチャを同時に得られる点は、他の加工法にない大きな利点です。

優れた形状精度

複数本の砥石がワーク内面に均等に押し当てられるため、セルフセンタリング効果が働きます。

セルフセンタリング効果とは、砥石が内面の凸部を優先的に除去し、凹部は接触圧が低いため残す、という自動的な形状補正作用のことです。

このメカニズムにより、加工を繰り返すほど真円に近づいていきます。

結果として真円度・円筒度の改善効果が高くなります。

真円度 1〜5 μm、寸法公差 ±0.0025〜0.013 mm の精度が安定的に実現可能です。

低い加工熱

研削加工と比べて加工速度が低く、大量の工作液を使用するため、加工熱の発生が少なくなります。

そのため、ワークの熱変形や残留応力の影響を最小限に抑えられます。

焼入れ鋼のような熱に敏感な材料の内径仕上げにも適しています。

幅広い材質対応

鋳鉄・鋼・ステンレス鋼・アルミ合金・セラミックスまで、ほぼすべての材質に適用可能です。

砥石の選定を変えるだけで、硬質材から軟質材まで対応できます。

自動化との親和性

CNC ホーニング盤はインプロセス計測との組合せにより、全数自動検査が可能です。

無人運転ラインへの組み込みも容易で、量産工程への適合性が高いといえます。

デメリット

前加工精度への依存

ホーニング加工は仕上げ工程であり、穴位置のずれや大きな真円度誤差は修正できません。

前工程のボーリング加工や内面研削で、ある程度の精度を確保しておく必要があります。

取りしろが小さい

直径あたり 0.01〜0.5 mm 程度の取りしろに限られるため、大きな寸法修正には対応できません。

荒加工から一貫してホーニングだけで仕上げることはできず、必ず前工程が必要です。

加工時間が長い

低速で繰り返し研磨するため、研削加工と比較するとサイクルタイムが長くなります。

量産ラインでは多軸ホーニング盤やシングルパス方式の採用によって対策されていますが、1 穴あたりの加工時間は内面研削より長いのが一般的です。

設備コスト

CNC ホーニング盤は精密な制御機構を備えており、導入コストが高額になる傾向があります。

また、砥石の交換・ドレッシング・工作液の管理など、ランニングコストにも注意が必要です。

外径加工には不向き

ホーニング加工は内径面を対象とした加工法であり、外径面の仕上げには原則として適用できません。

外径の精密仕上げには平面研削盤や円筒研削盤が選択されます。

以下にメリット・デメリットを一覧で整理します。

メリット	デメリット
Ra 0.1〜1.5 μm の精密仕上げ	前加工精度に依存
クロスハッチによるオイル保持	取りしろが小さい
真円度 1〜5 μm の高精度	加工時間が長い
低加工熱で変形リスク小	設備コストが高い
幅広い材質に対応	外径加工には不向き
自動化・量産化が容易	砥石管理のノウハウが必要

関連記事

instant.engineer

8. ホーニング加工のトラブルと対策

ホーニング加工は高精度な仕上げを実現できる反面、加工条件の設定が不適切な場合にはさまざまなトラブルが発生します。

代表的なトラブルとその原因・対策を整理します。

表面粗さ不良（Ra が目標値を超える）

仕上がり面が粗くなる場合、まず砥石の粒度と摩耗状態を確認します。

砥石が目詰まりを起こしていると、砥粒が切削に寄与せず面粗さが悪化します。

対策としては、砥石のドレッシング（目立て）や砥石の種類変更が有効です。

また、工作液の供給量不足や清浄度の低下も原因となるため、フィルタの交換や液温管理の見直しも検討します。

真円度不良

加工後の穴が楕円になる場合、砥石の本数や配置の不均一が原因であることが多いです。

砥石の摩耗が不均一に進むと、一部の砥石だけに荷重が集中して偏研磨が生じます。

対策としては、砥石の均一な交換と定期的な摩耗チェックが基本です。

また、ワークの固定が不十分な場合にも真円度が悪化するため、治具のクランプ力と位置決め精度も確認します。

テーパー（円筒度不良）

穴の入口側と奥側で径が異なるテーパー形状になる場合、ストローク設定が不適切な可能性があります。

オーバーランが不足していると、穴の端部で砥石の折り返し回数が多くなり、端部が過剰に研磨されます。

対策としては、オーバーラン量を砥石長さの 1/3〜1/2 に設定し直すことが有効です。

また、CNC ホーニング盤のストローク位相制御機能を活用し、折り返し位置をランダム化することでテーパーの発生を抑制できます。

焼け・変色

加工面に茶色や紫色の変色が見られる場合、加工熱の過大が原因です。

ホーニング圧力が高すぎる、工作液の供給が不足している、または砥石の目詰まりにより摩擦が増大しているケースが考えられます。

対策としては、圧力の低減・工作液の流量増加・砥石の交換を順に実施します。

焼けが生じた面は表層に残留引張応力が入り疲労強度を低下させるため、再加工が必要です。

スクラッチ（引っかき傷）

加工面に軸方向の直線的な傷が発生する場合、脱落した砥粒がワークと砥石の間に噛み込んでいるケースが多いです。

工作液のフィルタリングが不十分で、加工で発生した砥粒カスや金属粉が再循環してしまうことが根本原因です。

対策としては、工作液のフィルタを高精度タイプ（5 μm 以下）に変更し、定期的な液交換サイクルを短縮することが有効です。

また、砥石の結合度が柔らかすぎて砥粒の脱落が多い場合には、結合度を上げた砥石に変更することも検討します。

チャタマーク（振動痕）

加工面に規則的な周期模様が発生する場合、機械の振動やスピンドルの偏心が原因です。

スピンドルベアリングの摩耗やホーニングヘッドの動的バランス不良も要因となります。

対策としては、スピンドルの振れ精度チェックとベアリング交換が基本です。

回転数を変更して共振を回避することが有効な場合もあります。

以下にトラブルと対策の対応表をまとめます。

トラブル	主な原因	対策
表面粗さ不良	砥石の目詰まり、工作液不足	ドレッシング、液量・清浄度改善
真円度不良	砥石の偏摩耗、ワーク固定不良	砥石均一交換、治具精度改善
テーパー	ストローク不適切、オーバーラン不足	オーバーラン量調整、位相制御
焼け・変色	圧力過大、冷却不足	圧力低減、工作液増量
チャタマーク	スピンドル振動、バランス不良	振れ精度チェック、回転数変更

まとめ

本記事では、ホーニング加工の原理・加工条件・ホーニング盤の種類・研削加工との違い・エンジンシリンダーへの適用について解説しました。

ホーニング加工は、砥石の回転＋往復運動によってクロスハッチを形成し、内径面の真円度・円筒度・表面粗さを高精度に仕上げる加工法です。

特にエンジンシリンダーや油圧シリンダーなど、摺動面のオイル保持性が性能を左右する部品の最終仕上げには欠かせない技術です。

研削加工との最大の違いは、ホーニング加工が「表面仕上げと形状修正」に特化しているのに対し、内面研削は「形状創成」に強い点です。

両者は競合関係ではなく、工程設計の中で相互に補完し合う関係にあります。

加工条件の設定では、砥石の選定・回転速度と往復速度の比率・ホーニング圧力・工作液の 4 要素を総合的に最適化することが重要です。

特にクロスハッチ交差角は、 で計算でき、用途に応じた最適値を狙うことが品質向上のカギとなります。

プラトーホーニングでは、・・ の 3 パラメータで表面性状を管理し、摩擦低減とオイル保持の両立を実現します。

これらの技術は環境規制の強化とともにますます重要性を増しています。

トラブル対策としては、表面粗さ不良・真円度不良・テーパー・焼け・チャタマークの 5 つの代表的な問題に対し、砥石管理・ストローク設定・圧力調整の観点から系統的にアプローチすることが大切です。

油圧シリンダーの内径仕上げにおいても、シール性と摺動安定性を確保するうえでホーニング加工は不可欠です。

インプロセス計測と統計的工程管理を組み合わせることで、量産ラインでも安定した品質を維持できます。

ホーニング加工の特性を正しく理解し、適切な工程設計に活かしていただければ幸いです。
