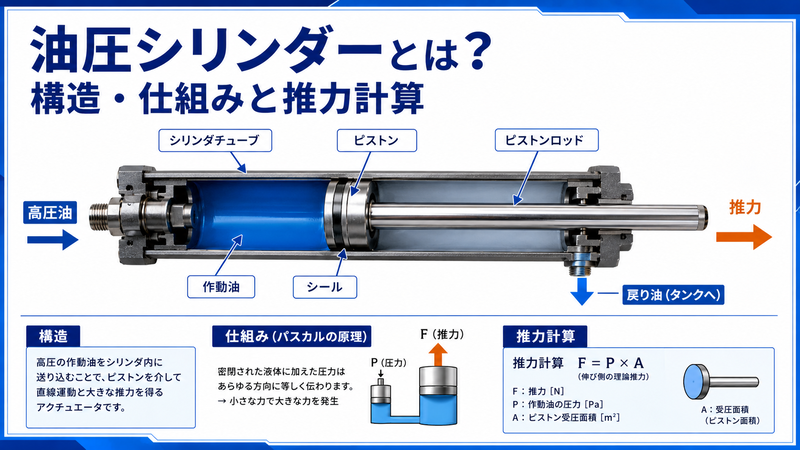

油圧シリンダーとは？構造・仕組みと推力計算

「100トンを超える鋼板を、なぜあの細いロッド1本で動かせるのか？」

建設機械、産業用プレス機、自動車の油圧ジャッキ、射出成形機など、数トンから数百トン規模の力を必要とする場面で必ず登場するアクチュエータが油圧シリンダーです。

その秘密はパスカルの原理にあり、小さな油圧ポンプで作り出した高圧の作動油を細いシリンダ室に送り込むだけで、桁違いの推力が得られます。空気で動かすエアシリンダーよりも一段大きな力が必要なときの定番アクチュエータと言ってよいでしょう。

本記事では、油圧シリンダーの基本構造・動作原理・推力計算式・代表的な種類・エア抜き作業のコツ・トラブル対策までを、図と数式を使って体系的に解説します。

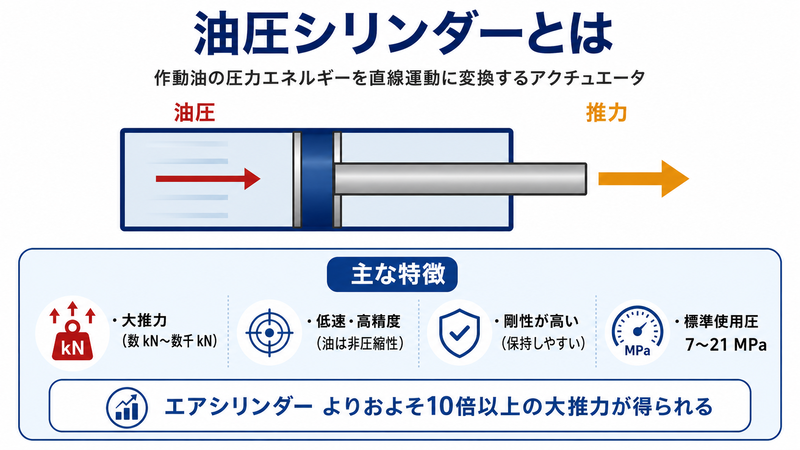

1. 油圧シリンダーとは｜大推力を生むアクチュエータ

油圧シリンダー（hydraulic cylinder）とは、作動油の圧力エネルギーを直線運動の機械エネルギーに変換するアクチュエータです。

シリンダチューブ内をピストンが直線的に往復し、ピストンに連結されたロッドが外部に力と変位を伝えます。

つまり、油の圧力を「押す力」と「動き」に変える装置が油圧シリンダーです。
ポンプ・バルブ・配管と組み合わせて、油圧システムの出力部分を担います。

油圧シリンダーが他のアクチュエータと比較される際の特徴は、次のとおりです。

長所と短所を理解しておくと、ほかのアクチュエータとの使い分けがしやすくなります。

• 大推力：数 kN〜数千 kN の出力が容易に得られる（同サイズのエア比で約 10 倍以上）
• 低速・高精度：作動油は非圧縮性に近いため位置決め精度が高く、低速でも滑らかに動く
• 剛性が高い：止めた位置で外力に対して動きにくく、保持トルクが必要な装置に向く
• 応答が遅い：油の慣性・粘性により高速応答は苦手で、サイクルタイムは秒オーダーが一般的

一般的な作動油圧は7〜21 MPa（70〜210 bar）の範囲で、産業用は 10〜14 MPa あたりが標準仕様です。建設機械では 25 MPa を超える高圧仕様も使われます。

油圧で大きな力が出せる理由

油圧シリンダーが小型でも大きな力を出せるのは、高い圧力を広い受圧面に作用させられるからです。
たとえば14MPaという圧力は、1平方センチメートルあたり約140kgfもの力に相当します。

この高圧を直径10cmほどの面に作用させるだけで、十トン規模の推力が得られます。
気体と違って作動油はほとんど縮まないため、加えた圧力がそのまま力に変換される点も大推力につながっています。

電動・空気圧アクチュエータとの違い

直線運動を得る手段には、油圧のほかに空気圧シリンダーや電動アクチュエータがあります。
空気圧は応答が速く扱いやすい反面、圧力が低いため大きな力は苦手です。

電動アクチュエータは位置決め精度と制御性に優れますが、瞬発的な大推力では油圧に及びません。
数トン以上の力を確実に出したい場面では、いまも油圧シリンダーが第一の選択肢になります。

同じ「シリンダー」でも、空気を媒体とするエアシリンダーとは推力・速度・剛性の特性が大きく異なります。エアシリンダーとの比較については、次の関連記事もあわせてご覧ください。

instant.engineer

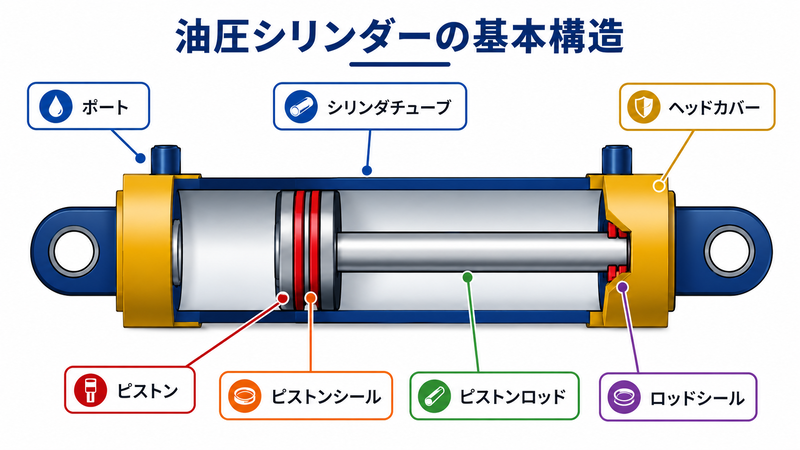

2. 油圧シリンダーの基本構造

油圧シリンダーは、限られた数の機械要素から構成された比較的シンプルな機構です。代表的な部品とその役割を整理します。

どの部品も、高い圧力に耐えながら油を漏らさず、滑らかに動くために最適化されています。

2-1. シリンダチューブ

作動油を封じ込めるための高圧容器です。一般に炭素鋼の継目無管（STKM 等）が使われ、内径加工は鏡面に近い精度（Ra 0.2〜0.4 μm 程度）まで仕上げます。

内径の真直度・真円度・表面粗さが、シール寿命と漏れに直接影響する重要部品です。

内面が荒れているとシールが早く摩耗し、漏れの原因になります。
そのため内径は鏡面に近い精度まで仕上げられ、ホーニングなどの加工が用いられます。

2-2. ピストンとピストンロッド

シリンダ内を往復する円盤状のピストンと、外部に運動を伝えるピストンロッドがボルトなどで連結されます。

ロッド表面は硬質クロムめっき（厚さ 20〜30 μm）を施し、シール部の摩耗を抑える設計が標準です。

ロッドは外部に露出するため、キズや錆を防ぐ表面処理が欠かせません。
めっきが剥がれるとシールを傷め、油漏れに直結するため、取り扱いには注意が必要です。

2-3. シール部品

油圧シリンダーには複数のシールが組み込まれます。

• ピストンシール：ピストン外周部とシリンダ内径間の漏れを防ぐ（U パッキン・コンビネーションシール等）
• ロッドシール：ロッドとヘッドカバーの隙間からの油漏れを防ぐ
• ダストワイパー：外部からの塵埃侵入を防ぎ、ロッドのキズを保護
• 静止シール：ヘッドカバーとチューブ間のシール（O リング等）

シールは消耗品であり、油圧シリンダーの寿命はシールの寿命とほぼ同義といえます。
適切なシールの選定と定期交換が、長期の安定運用のかなめです。

2-4. ヘッドカバー・ロッドカバー

シリンダチューブの両端に取り付けられるフタです。作動油の入口・出口ポートが設けられ、シリンダ全体の取付け部（クレビス・トラニオン・フランジ）が一体化されています。

衝撃をやわらげるクッション機構

多くの油圧シリンダーには、ストローク端での衝撃をやわらげる「クッション機構」が組み込まれています。
ピストンが端に近づくと油の逃げ道を絞り、減速させてから停止させるしくみです。

クッションがないと、ピストンが勢いよく端に衝突して大きな音や振動、部品の損傷を招きます。
高速・高頻度で動かすシリンダーほど、クッション機構の有無と調整が重要になります。

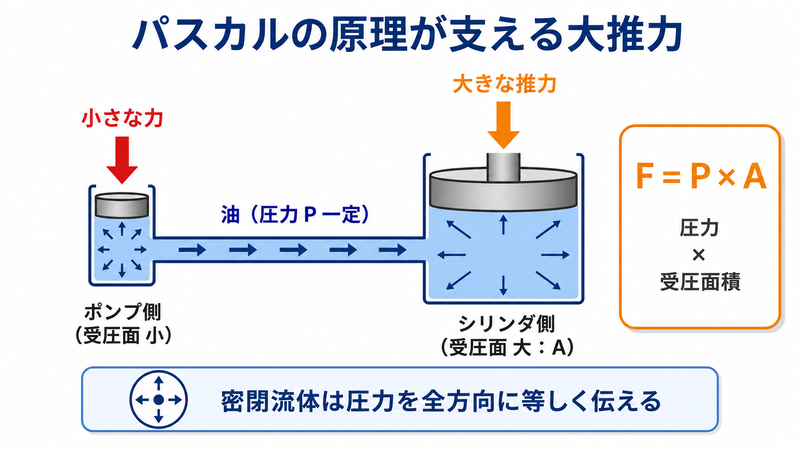

3. 動作の仕組み｜パスカルの原理が支える

油圧シリンダーの動作は、流体力学の基本であるパスカルの原理に支えられています。

パスカルの原理は「密閉された流体は、ある点に加えられた圧力が同じ強さで全方向に伝わる」というものです。これにより、ポンプ側で作った高圧をシリンダ内の広い受圧面に作用させ、巨大な推力を取り出すことができます。

身近に見るパスカルの原理

パスカルの原理は、油圧ジャッキや自動車のブレーキなど、身近なところで活躍しています。
油圧ジャッキでは、小さなレバーを何度も押すだけで、重い車体を持ち上げられます。

これは、小さな受圧面に加えた力が、大きな受圧面では面積比の分だけ拡大されるためです。
力は拡大されますが、その分だけ動く距離は短くなり、エネルギーは保存される点も重要なポイントです。

シリンダに作用する推力 は、受圧面積を 、油圧を とすると次式で表されます。

推力は圧力と受圧面積の積という、非常にシンプルな関係で決まります。
圧力を高めるか、受圧面積（ボア径）を大きくすれば推力を増やせることが、この式からわかります。

例えば 14 MPa の油圧をピストン直径 100 mm の面に作用させると、面積 のため、推力は となり、約 11 トン重に相当します。

手のひらほどの面積で11トンを生み出せるのは、油圧ならではの力の凝縮です。
同じ力を機械的なねじやレバーで出そうとすると、はるかに大きく重い機構が必要になります。

このように、シリンダ径と油圧の組み合わせを変えるだけで、設計者は数キロニュートン〜数千キロニュートンまで自在に推力を選択できます。

逆に言えば、必要な推力から逆算してボア径と使用圧力を決めるのが設計の基本手順です。
圧力を上げれば小径でも大推力が得られますが、配管やシールへの負担も増えるため、バランスを見て決めます。

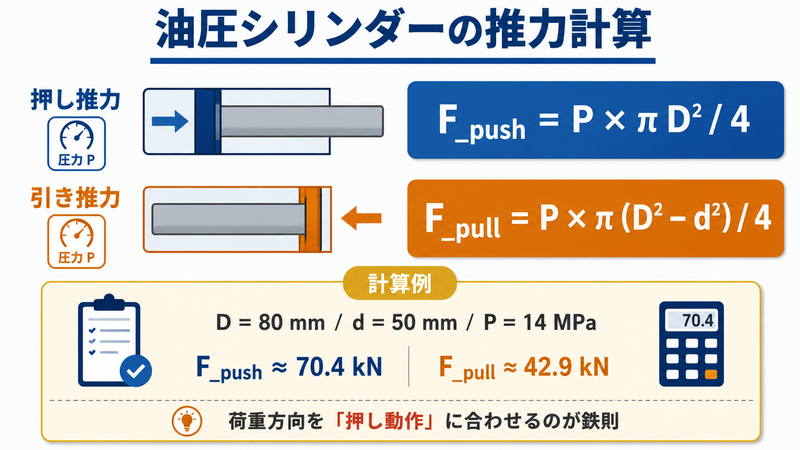

4. 油圧シリンダーの推力計算

油圧シリンダーの推力計算では、ロッドが片側にのみあることに注意します。押し動作（前進）と引き動作（後退）で受圧面積が異なるため、推力も異なります。

この非対称性は、ロッドが片側にしかない複動シリンダーの構造に由来します。
設計では、どちらの向きで大きな力が必要かを見極めて取付け方向を決めます。

4-1. 押し推力（ヘッド側受圧）

ピストンのヘッド側に油圧をかけて押し出すときの推力は、ピストン直径 のみで決まります。

押し推力はボア径の2乗に比例するため、径を1.4倍にすればおよそ2倍の力が得られます。
必要な推力に対して、どのボア径を選ぶかを決める基本式です。

4-2. 引き推力（ロッド側受圧）

ロッド側に油圧をかけて引き戻すときは、ロッドの断面積分だけ受圧面積が減少します。

そのため、同じ圧力でも引き戻すときの力は押すときより弱くなります。
ロッドが太いほど引き側の受圧面積は小さくなり、押し引きの差が大きくなります。

ここで はロッド直径です。引き推力は必ず押し推力より小さくなるため、押し作業向けに設計されているのが一般的な複動シリンダーです。

面積比と増圧のしくみ

押し側と引き側の受圧面積の比は、シリンダーの動きに非対称性をもたらします。
同じ流量を送っても、面積の小さいロッド側のほうが速く動く一方、出せる力は小さくなります。

この面積比を積極的に利用したのが「増圧シリンダー」で、低い圧力を高い圧力に変換できます。
面積の大きい側で受けた力を、面積の小さい側に集中させることで圧力を高めるしくみです。

4-3. 計算例

ボア径 、ロッド径 、油圧 とした場合、推力は次のように求められます。

押しと引きでおおむね 1.6 倍程度の差が生じています。荷重方向が決まっている用途では、押し動作で力を出す向きにシリンダーを取り付けるのが鉄則です。

動作速度と必要流量

シリンダーの動作速度は、送り込む作動油の流量と受圧面積で決まります。
速度は流量を受圧面積で割った値となり、同じ流量でもボア径が大きいほど遅くなります。

そのため、必要な推力だけでなく、必要な速度も満たすようにポンプ流量とシリンダ径を選ぶ必要があります。
推力と速度はトレードオフの関係にあり、両立にはポンプ能力の検討が欠かせません。

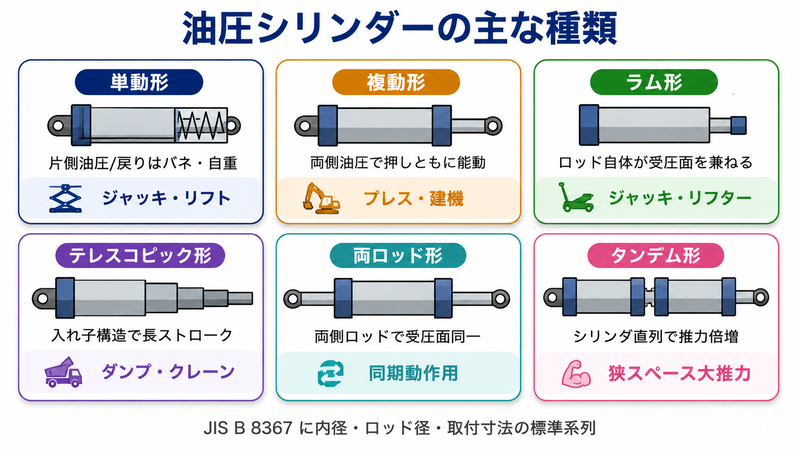

5. 油圧シリンダーの種類

油圧シリンダーは作動方式や構造で複数の種類に分類されます。代表的なものを整理します。

用途に合った種類を選ぶことが、性能とコストを両立させる第一歩になります。

種類	特徴	主な用途
単動形	片側のみ油圧、戻りはバネ・自重	ジャッキ、リフトテーブル
複動形	両側に油圧、押し・引き共能動	プレス、建機、産業機械全般
ラム形	ロッド自体がピストンを兼ねる構造	油圧ジャッキ、リフター
テレスコピック形	多段の入れ子構造で長ストローク	ダンプトラック、クレーン
両ロッド形	ピストンの両側にロッドあり	同期動作・両側で受圧面同一
タンデム形	シリンダを直列接続して推力倍増	狭スペースで大推力

取付け方法でも、フットマウント・フランジマウント・クレビスマウント・トラニオンマウントなどがあり、装置の動きと荷重伝達方向に応じて選定します。

単動形と複動形の選び方

戻り動作に力が要らず自重やバネで戻せる用途では、構造がシンプルな単動形が適します。
ジャッキやリフトテーブルのように、上げる力だけが必要な場面が代表例です。

一方、押し・引きの両方向で力が必要な用途では複動形を選びます。
産業機械の大半は複動形で、用途に応じてラム形やテレスコピック形などの特殊形が使い分けられます。

JIS B 8367（油圧シリンダ通則）には、内径・ロッド径・取付寸法の標準系列が規定されており、メーカ間で互換性を持たせる設計の基礎となっています。

標準系列に従って選定すれば、補修部品やシールの入手が容易になり、保全性が高まります。
特別な理由がない限り、標準寸法のシリンダーを選ぶのがコストと保守の両面で有利です。

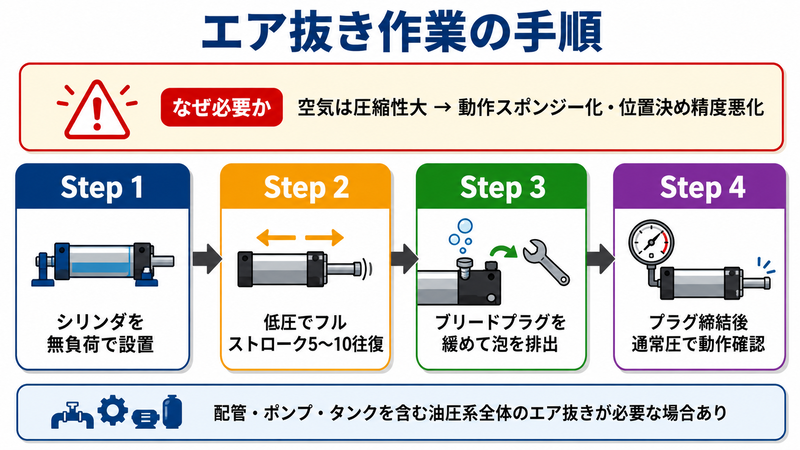

6. エア抜き作業の手順

新品交換後や配管修理後の油圧シリンダーで必ず必要になるのがエア抜きです。シリンダ内に空気が残ると、空気の圧縮性のために動きがガクガクとぎこちなくなり、位置決め精度も悪化します。

せっかく非圧縮性の油を使っていても、空気が混ざると油圧の利点が損なわれてしまいます。
新品交換や配管修理のあとは、必ずエア抜きをしてから本稼働させます。

6-1. なぜエア抜きが必要か

作動油は非圧縮性に近いですが、空気は圧力を加えると著しく圧縮されます。シリンダ室内に空気が残っていると、油圧をかけたときにまず空気が圧縮され、その後にようやくピストンが動き始めるため、応答が鈍く・スポンジーになります。

また、エンドカバー部に滞留した空気は油温上昇時に膨張し、急な動作変動を引き起こす原因にもなります。

空気は温度や圧力で体積が大きく変わるため、残留空気は動作の再現性を損ないます。
精密な位置決めや同期動作が求められる装置ほど、エア抜きの徹底が欠かせません。

6-2. 標準的なエア抜き手順

多くのメーカが推奨する標準手順は次のとおりです。

• 無負荷状態でシリンダを設置（できればロッド側を上向きに）
• 低圧（通常圧の 1/2〜1/3 程度）でフルストロークを 5〜10 往復
• エンドカバーのエア抜きプラグ（ブリードプラグ）を緩めて気泡が完全に止まるまで作動油を抜く
• プラグを締め直し、正常圧で再度往復させ動作を確認

シリンダ単体ではなく、配管・ポンプ・タンクを含む油圧系全体のエア抜きが必要になることもあります。タンク油面の泡立ちが収まるまで、低速で繰り返し動作させるのが基本です。

エア抜きのコツと注意点

エア抜きでは、空気がたまりやすいシリンダ上部やエンドカバー付近を意識することが大切です。
ロッド側を上向きにすると、空気が上方のエア抜きプラグへ集まりやすくなります。

急に高圧をかけると空気が圧縮されて抜けにくくなるため、低圧でゆっくり往復させるのがコツです。
気泡が完全に出なくなるまで根気よく繰り返すことが、確実なエア抜きにつながります。

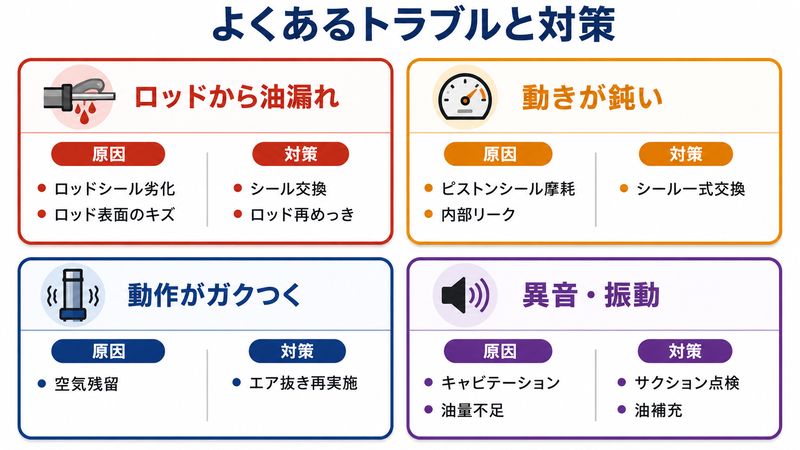

7. 故障と修理｜よくあるトラブル

油圧シリンダーの代表的なトラブルと原因・対策を整理します。

多くのトラブルはシールの劣化か異物の混入に行き着くため、原因の切り分けが対策の近道です。

症状	主な原因	対策
ロッドから油漏れ	ロッドシール劣化、ロッド表面キズ	シール交換、ロッド再めっき
動きが鈍い／力が出ない	ピストンシール摩耗で内部リーク	シール一式交換、シリンダ分解整備
動作がガクつく	シリンダ室・配管内に空気残留	エア抜きの再実施
異音・振動	キャビテーション、油量不足	サクション側点検、油補充
外部ダストの侵入	ダストワイパー劣化	ワイパー交換、保護カバー追設

シリンダ単体の不調かと思いきや、原因が 圧力損失 の大きな配管設計や、リリーフバルブの調整不良などシステム側にあるケースも多々あります。故障診断ではシリンダ周辺だけでなく、油圧ユニット全体の圧力・流量・温度の確認が欠かせません。

予防保全と点検の勘どころ

突発的な故障を防ぐには、定期的な点検で異常の兆候を早めにつかむことが重要です。
ロッド表面のキズやめっき剥離、シール部のにじみは、本格的な漏れに発展する前のサインです。

稼働時間や動作回数を記録しておけば、シールの寿命を見越した計画的な交換ができます。
壊れてから直すのではなく、壊れる前に手を打つことが、設備の停止時間を最小化します。

定期点検では、ロッド表面のキズ・めっき剥離、シール部からの微小漏れ（にじみ）、保護カバーの破損などを記録し、突発故障の前にシール交換のタイミングを掴むのが理想です。オリフィスを介した流量制御や、リリーフ弁の設定圧の見直しも合わせて検討すると、シリンダーの寿命を延ばすことができます。

作動油の清浄度管理

油圧シリンダーのトラブルの多くは、作動油中の異物（コンタミ）が原因です。
微細なゴミがシール部やしゅう動面を傷つけ、漏れや内部リークを引き起こします。

フィルタによるろ過と定期的な油の分析で、清浄度を所定の等級内に保つことが大切です。
あわせて油温や水分の混入も管理すると、シリンダーだけでなく油圧機器全体の寿命が延びます。

まとめ

本記事では、産業界で広く使われる「油圧シリンダー」について、構造・動作原理・推力計算・種類・エア抜き手順・トラブル対策までを体系的に解説しました。

油圧シリンダーの推力は という極めてシンプルな式で表されますが、ボア径・ロッド径・油圧の組み合わせで数 kN から数千 kN まで自在に設計できる柔軟性を持ちます。

シンプルな式の裏に、シール・作動油・配管といった多くの要素が関わっているのが油圧シリンダーです。
計算で力を見積もりつつ、実機では保全とエア抜きまで含めて運用することが、安定稼働の決め手になります。

押し推力・引き推力・使用圧力・エア抜きという4つの基本を押さえれば、選定から運用まで迷わず進められます。
大推力が必要な場面では、まず油圧シリンダーを候補に検討してみてください。

「押し推力は に比例」「引き推力は に比例」「使用圧力は 7〜21 MPa が標準」「新規・修理後はエア抜き必須」という4つのポイントを押さえれば、油圧シリンダーの選定と運用は格段にやさしくなります。エアシリンダーで力不足になる用途では、まず油圧化を検討する——それが大推力アクチュエータの定石です。

構造・原理・推力計算という基本を押さえれば、選定からトラブル対応まで一貫して見通せるようになります。
大きな力を扱う油圧シリンダーだからこそ、安全率と保全を意識した運用を心がけてください。
