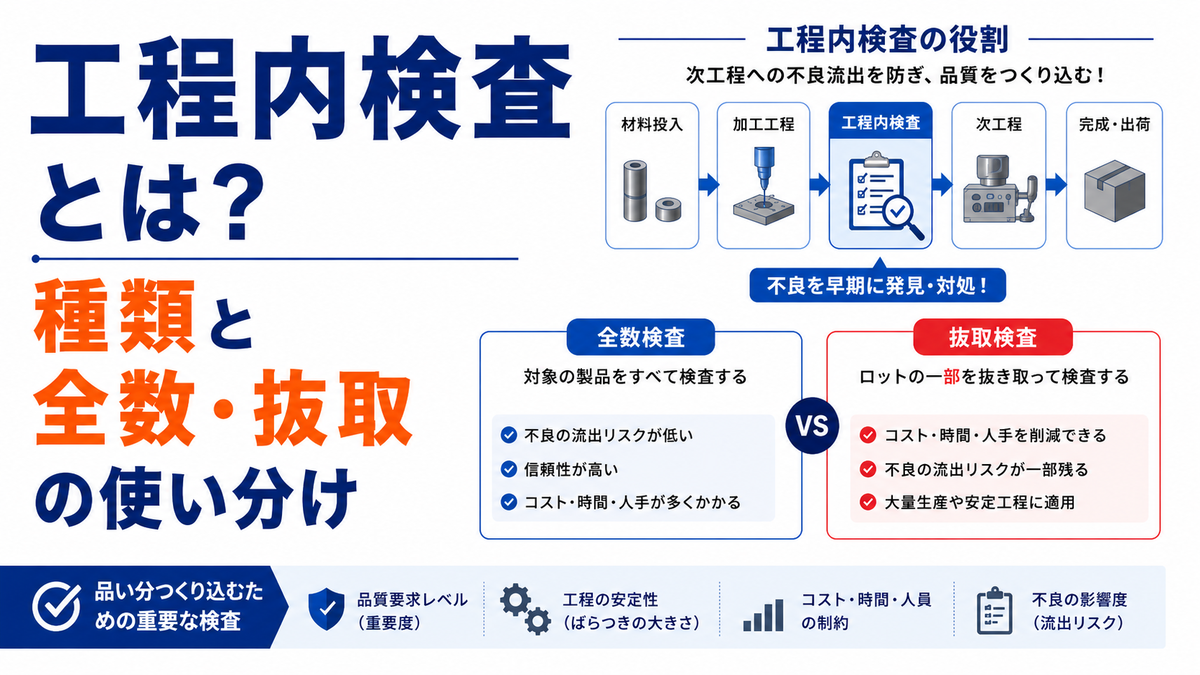

工程内検査とは？種類と全数・抜取の使い分け

「検査しているのに不良が流れる」という悩みは、工程内検査の置き方が曖昧なときに起こります。

最終検査で止めればよいと考えると、加工済みの不良品が積み上がり、手直し費や納期遅れが大きくなります。

工程内検査とは、製品が完成する前の工程途中で品質を確認し、不良を次工程へ渡さないための検査です。

ただし、全数検査と抜取検査、初物検査と巡回検査、寸法検査と機能検査は役割が異なります。

本記事では、工程内検査の種類、AQLを使う抜取検査、検査頻度、測定システム、異常時の処置まで実務目線で解説します。

1. 工程内検査とは何か：不良を次工程に流さない関所

工程内検査とは、材料投入から完成品になるまでの途中工程で、半製品や加工中の部品を確認する検査です。

完成後の最終検査とは違い、工程の途中で異常を見つけて止められる点に価値があります。

たとえば、切削後に穴径を測る、塗装前に外観を確認する、組付け後に動作を確認する活動が該当します。

いずれも目的は同じで、後工程へ不良を渡さず、余分な加工や組付けを防ぐことです。

工程途中で品質を確認する意味

不良は、見つかるのが遅いほど損失が大きくなります。

穴位置がずれた部品をそのまま溶接、塗装、組立まで進めると、最後に廃棄するしかありません。

一方、穴あけ直後に止められれば、対象はその工程の仕掛品だけで済みます。

工程内検査は、品質問題を早い段階で小さく止めるための仕組みです。

ここで重要なのは、検査を「合否判定」だけで終わらせないことです。

どの工程で、どの条件のときに、どの不良が増えたのかを記録すれば、工程改善の入口になります。

検査で品質を作るのではなく工程で作り込む

工程内検査は、不良を作らない工程を維持するための確認活動です。

検査そのものは、すでに作られた製品の良否を判定しているだけです。

不良が多い工程に検査を増やしても、根本原因を直さなければ検査工数だけが増えます。

検査で止めた不良は、加工条件、治具、材料、作業方法、測定方法のどこに原因があるかを追う必要があります。

品質管理の全体像は、品質管理とは？仕事と検定・QC手法の基本でも整理しています。

工程内検査は品質管理の一部ですが、品質保証や工程設計と切り離して考えると効果が薄くなります。

2. 工程内検査を置く場所：全部を検査すればよいわけではない

工程内検査は、工程のすべてに同じ密度で置くものではありません。

検査点を増やしすぎると、仕掛品が滞留し、検査待ちが新たなボトルネックになります。

逆に少なすぎると、不良が複数工程を通過し、原因工程の特定が難しくなります。

そのため、工程内検査はリスクと工程の戻りにくさを見ながら配置します。

検査段階	主な対象	工程内検査との関係
受入検査	購入材料、外注部品	不良材料を工程へ入れない入口管理です。
工程内検査	加工途中、組立途中の半製品	不良を次工程へ流さない中間管理です。
最終検査	完成品	製品仕様を満たすかを出荷前に確認します。
出荷検査	梱包品、数量、表示	誤出荷、数量違い、識別ミスを防ぎます。

不良が作り込まれる工程の直後に置く

検査点は、不良が作り込まれる工程の直後に置くのが基本です。

寸法不良なら加工直後、異物混入なら洗浄後、組付けミスなら締結直後に確認します。

原因工程から離れた場所で検出すると、どの段取り、どの工具、どの作業者条件で発生したかが追いにくくなります。

特に、熱処理、溶接、接着、圧入のように後戻りしにくい工程では、前後の確認が重要です。

工程の流れと検査点を整理するには、QC工程図とは｜不良を防ぐ品質管理の設計図の作り方が有効です。

QC工程図に、管理特性、検査方法、頻度、判定基準、記録様式を並べると、検査の抜け漏れを見つけやすくなります。

後工程で隠れる不良を手前で止める

工程内検査では、後工程で見えなくなる不良を優先して止めます。

たとえば、塗装前の打痕、溶接前の開先不良、組立前の部品取り違いは、後工程に進むと発見が難しくなります。

後工程で検出できたとしても、すでに多くの工数を投入しているため損失が大きくなります。

検査点を決めるときは、「この先に進むと手直しできるか」「不良が隠れるか」を考えます。

この視点を入れると、最終検査に頼りすぎない配置になります。

工程内検査は単なる途中確認ではなく、工程を越えて損失が膨らむ前に止める関所です。

3. 工程内検査の種類：何をどのタイミングで見るか

工程内検査には、外観、寸法、機能、初物、自主、巡回など複数の種類があります。

名称だけで分類するのではなく、何を検出したいのかで選ぶことが重要です。

検査の種類	確認する内容	向いている場面
外観検査	傷、欠け、汚れ、変色、異物	見た目や表面品質が重要な製品です。
寸法検査	穴径、長さ、厚み、位置度、平面度	図面公差を満たすか確認する工程です。
機能検査	動作、通電、漏れ、トルク、荷重	組立後の性能を確認する工程です。
初物検査	段取り替え後の最初の製品	量産前に条件ずれを止める場面です。
巡回検査	工程の状態、抜取品、記録	連続生産中の変化を監視する場面です。

外観検査・寸法検査・機能検査

外観検査は、傷、欠け、汚れ、色むら、バリ、異物などを確認する検査です。

人の目で判断する場合は、照明条件、見る距離、限度見本を決めないと判定がばらつきます。

寸法検査は、ノギス、マイクロメータ、ダイヤルゲージ、三次元測定機などで図面公差を確認します。

測定器の分解能は、判定したい公差に対して十分小さい必要があります。

機能検査は、通電、圧漏れ、作動力、締付トルク、回転抵抗など、製品が仕様どおり働くかを見ます。

工程内検査では、外観だけ、寸法だけに偏らず、不良モードに合った検査を選ぶ必要があります。

初物検査・終物検査・段取り替え後検査

初物検査は、段取り替え、金型交換、工具交換、材料ロット変更の直後に行う検査です。

最初の1個または数個で条件が合っているかを確認し、不良の連続発生を防ぎます。

終物検査は、生産終了時の最後の品物や工程状態を確認する検査です。

終物が良好なら、そのロットの終盤まで条件が大きく崩れていなかった目安になります。

ただし、初物と終物だけでは途中変動を見逃すため、必要に応じて定期検査を組み合わせます。

初物、定期、終物をセットで考えると、工程開始、工程中、工程終了の三点を押さえられます。

自主検査・巡回検査・検査員検査

自主検査は、作業者が自分の工程で加工直後に確認する検査です。

異常を見つけたときに設備を止めやすく、初動が速いことが利点です。

巡回検査は、検査員や品質担当者が複数工程を回り、検査品や記録を確認する方法です。

現場から離れた視点で、判定の甘さ、記録漏れ、治具の摩耗などを見つけられます。

検査員検査は客先要求や重要特性で必要になる場合がありますが、検査員任せにすると自工程完結が弱くなります。

作業者が止め、品質担当が監視し、管理者が再発防止を決める役割分担が必要です。

4. 全数検査と抜取検査：品質リスクと工数で使い分ける

工程内検査で最も迷いやすいのが、全数検査にするか抜取検査にするかです。

全数検査は安心に見えますが、検査ミスや疲労があるため万能ではありません。

抜取検査は効率的ですが、サンプル外の不良を見逃すリスクがあります。

どちらが正しいかではなく、品質リスク、検査時間、検査の破壊性、工程能力で選びます。

方法	メリット	注意点
全数検査	すべての製品を確認でき、流出防止に強いです。	工数が大きく、検査疲労や自動検査の誤判定も管理が必要です。
抜取検査	検査工数を抑え、大量生産や破壊試験に使いやすいです。	ロットの一部から判断するため、流出リスクをゼロにはできません。
無検査・間接確認	設備条件やポカヨケで保証できる場合は効率的です。	工程能力と異常検知の根拠がないまま省略すると危険です。

全数検査が向く条件

全数検査は、安全、法規、重要機能、客先指定に関わる特性で選ばれやすい方法です。

例として、ブレーキ部品の重要寸法、漏れ試験、通電試験、部品取り違い確認などがあります。

後工程や市場で発見されたときの影響が大きい場合、検査工数より流出リスクの低減を優先します。

ただし、人手による全数外観検査は、単調作業による見逃しが起こりやすい点に注意が必要です。

全数検査にするなら、照明、判定見本、検査時間、休憩、再確認ルールを具体化します。

自動検査では、良品を不良と判定する過検出と、不良を良品と判定する見逃しの両方を評価します。

抜取検査が向く条件

抜取検査は、大量生産品や、工程が安定していて不良率が低い工程で使いやすい方法です。

検査に時間がかかる場合、破壊検査を伴う場合、測定コストが高い場合にも向いています。

たとえば、ロットから一定数を抜き取り、外観不良数や寸法外れ数でロット全体の合否を判断します。

NISTの統計ハンドブックでも、受入抜取は無検査と100%検査の中間的な方法として説明されています。

抜取検査では、ロットサイズ、サンプルサイズ、合格判定数、不合格判定数を事前に決めます。

「なんとなく5個見る」では、品質リスクを説明できないため、根拠ある抜取計画が必要です。

工程能力で検査レベルを変える

検査方法は固定ではなく、工程能力と異常履歴に応じて変えるべきです。

工程能力が十分で、管理図上も安定している工程では、抜取頻度を下げられる可能性があります。

一方、立上げ直後、設備更新後、作業者変更後、不良流出後は検査を一時的に強化します。

工程能力を判断するときは、CpやCpkを使ってばらつきと中心ずれを確認します。

考え方は、工程能力指数Cp・Cpkとは？計算式と判定基準が参考になります。

検査を減らす判断は、品質保証、製造、技術、客先要求を合わせて確認する必要があります。

5. 抜取検査とAQL：サンプル数だけでなくリスクを見る

抜取検査でよく使われる考え方がAQLです。

AQLはAcceptance Quality Limitの略で、日本語では合格品質限界などと訳されます。

JIS Z 9015-1は、計数値検査に対するロットごとのAQL指標型抜取検査方式を扱う規格です。

工程内検査でも、外観不良数や欠点数でロット判定する場合に考え方を応用できます。

AQLは不良を許す目標値ではない

AQLは、「その不良率まで作ってよい」という目標値ではありません。

JIS Z 9015-1の目的は、供給者に工程平均をAQL程度以上に保つ圧力を与え、消費者側には悪いロットを合格させる危険の上限を与えることです。

同時に、供給者は不適合品率0を目標に継続的改善することが期待されています。

つまりAQLは、抜取検査の合否判定を統計的に決めるための品質指標です。

AQLを設定したからといって、サンプル外の不良がゼロになるわけではありません。

重要保安部品や重大クレームにつながる欠陥では、AQLだけに頼らず全数検査やポカヨケを検討します。

ロットサイズ・検査水準・Ac/Reで判定する

AQLを使う抜取検査では、ロットサイズ、検査水準、検査の厳しさ、AQL値からサンプル数を決めます。

次に、抜き取ったサンプルの中で許容される不良数を合格判定数Ac、不合格となる不良数をReとして決めます。

たとえば、ロット500個、検査水準II、なみ検査、AQL 2.5という条件では、抜取数50、Ac=3、Re=4となる例があります。

この場合、50個中3個までの不良ならロット合格、4個以上ならロット不合格です。

ただし、この例は特定条件の読み取りであり、実務では客先規格や社内基準の表を確認します。

AQLの詳しい読み方は、AQLとは？合格品質水準と抜取検査の使い方で整理しています。

破壊検査・高コスト検査では抜取が現実的になる

すべての工程内検査を全数で行えるとは限りません。

引張試験、溶接断面確認、めっき膜厚の一部破壊確認、耐久試験のように、検査後に製品を戻せない場合があります。

このような破壊検査では、全数検査そのものが成立しないため、抜取検査が現実的です。

測定時間が長い検査や、専用設備を占有する検査でも、抜取計画が必要になります。

ただし、抜取にするほど工程側の作り込みと異常検知が重要になります。

検査で全数保証できない特性ほど、設備条件、材料条件、作業条件の管理を強くする必要があります。

6. 検査頻度と工程能力：いつ、何個、どこまで見るか

工程内検査では、検査方法だけでなく頻度設計が重要です。

同じ寸法検査でも、初物だけ見るのか、1時間ごとに見るのか、ロットごとに見るのかでリスクが変わります。

検査頻度は、工程の変動要因と不良発生時の影響から決めます。

タイミング	確認する狙い	例
初物	段取り直後の条件ずれを止める	金型交換後の最初の3個を測定します。
定期	工具摩耗や温度変化を監視する	1時間ごと、50個ごとに測定します。
終物	ロット終盤の状態を確認する	生産終了前の最後の3個を測定します。
変化点後	4M変更の影響を確認する	材料、設備、作業者、方法の変更後に確認します。

初物・定期・終物で変動を捕まえる

初物検査だけでは、途中で発生する工具摩耗や温度変化を捕まえられません。

定期検査だけでは、段取り開始直後に大量不良を作るリスクが残ります。

終物検査だけでは、最後に異常が見つかったときに、どこまでさかのぼるか判断しにくくなります。

そのため、初物、定期、終物を組み合わせ、工程の時間軸を押さえます。

定期検査の間隔は、工程がどれくらいの速さで変化するかに合わせます。

摩耗が早い工具、温度影響が大きい成形、液管理が必要な表面処理では、間隔を短くします。

管理図と工程能力で過剰検査を見直す

検査頻度を見直すには、感覚ではなくデータを使います。

管理図は、工程のばらつきが通常の範囲にあるか、特殊原因による異常があるかを見分ける道具です。

管理図については、管理図とは？種類・見方・作り方をExcel付きで解説で詳しく解説しています。

工程能力は、規格幅に対して工程のばらつきがどれくらい収まっているかを示します。

代表的な両側規格の式は、次のように表せます。

Cpはばらつきの小ささ、Cpkはばらつきに加えて中心ずれを含めた実力を見ます。

工程が安定し、Cpkにも余裕がある場合は、客先要求を確認したうえで検査頻度を下げる余地があります。

7. 測定システムと判定基準：検査結果そのものを疑う

工程内検査では、製品だけでなく測定システムも管理対象です。

測定器、検査治具、作業者、測定方法、環境が不安定だと、良品を不良にしたり不良品を良品にしたりします。

検査結果を信じる前に、その検査が安定して同じ判定を出せるかを確認します。

測定器の分解能と校正を確認する

寸法検査では、測定器の分解能が粗すぎると、公差近くの判断が不安定になります。

たとえば、公差幅が0.10mmしかない特性を、最小読取0.05mmの測定器で判定すると余裕がありません。

測定器は、分解能だけでなく、校正状態、測定範囲、測定力、温度影響も確認します。

限界ゲージを使う場合は、通り側と止まり側の摩耗、保管方法、使用者の当て方が判定に影響します。

外観検査では、照度、見る角度、検査距離、限度見本の更新日を決めます。

測定条件を標準化しない検査は、検査員が増えるほど判定差が大きくなります。

ゲージR&Rで繰返し性と再現性を見る

ゲージR&Rは、測定のばらつきを測定器由来と人由来に分けて評価する考え方です。

NISTの測定管理の解説でも、測定のばらつきには繰返し性、再現性、安定性などの観点が示されています。

繰返し性は、同じ人が同じ部品を同じ測定器で測ったときのばらつきです。

再現性は、複数の人が測ったときに同じ結果になるかを見る観点です。

たとえば、10部品を3人が2回ずつ測るような設計で、測定システムのばらつきを評価します。

詳細は、ゲージR&R(GRR)の基礎知識：測定システムの信頼性を確保する方法も参考になります。

境界品の扱いと限度見本を明確にする

工程内検査で揉めやすいのが、良品と不良品の境界に近い品物です。

寸法なら測定誤差、外観なら見え方、機能なら試験条件の揺れで判定が変わります。

境界品を現場判断に任せると、担当者や勤務帯によって品質レベルが変わります。

外観不良では、OK見本、NG見本、限度見本を用意し、傷の長さ、深さ、位置、個数をできるだけ数値化します。

寸法特性では、規格限界ぎりぎりの品物を再測定する条件や、判定者を決めておきます。

検査基準書には、合否だけでなく「迷ったときの扱い」を書くことが重要です。

検査基準書には、検査項目、測定器、測定位置、サンプル数、検査頻度、判定基準、記録先、異常時の連絡先を入れます。

図面公差だけでは現場が迷う特性では、測定位置を写真やスケッチで示し、治具の当て方まで指定します。

外観では、良品限度の写真だけでなく、明らかなNG写真も置くと教育しやすくなります。

判定基準が文章だけの場合、「目立つ傷」「軽微な汚れ」のような表現が人によって変わります。

可能な範囲で、長さ、面積、個数、位置、色差、点灯時間のような測れる条件に置き換えます。

8. 異常発見後の処置：止める、隔離する、原因を潰す

工程内検査で異常を見つけても、その後の処置が曖昧だと流出防止になりません。

不良品を机の上に置いただけ、口頭で伝えただけ、記録だけ残しただけでは再発します。

異常発見時の手順は、検査基準と同じくらい重要です。

不適合品を識別し、対象範囲を区切る

異常を見つけたら、まず設備を止め、対象品を識別し、混入しないよう隔離します。

赤箱、識別札、保留エリア、システム上の保留処理など、現場で迷わない方法を決めます。

次に、いつから異常が発生した可能性があるかを確認します。

直前の良品確認時刻、工具交換時刻、材料ロット切替時刻、作業者交替時刻がさかのぼり範囲の手掛かりです。

ISO 9001でも、不適合なアウトプットが意図しない使用や引渡しに進まないよう識別し管理する考え方が示されています。

工程内検査では、この考え方を現場の一時停止と隔離処置に落とし込むことが大切です。

なぜなぜ分析と標準改訂につなげる

異常品を選別して終わると、同じ不良が再発します。

原因追及では、加工条件、設備状態、治具摩耗、材料ばらつき、作業手順、検査方法を分けて確認します。

なぜなぜ分析を使うときは、人の注意不足で止めず、なぜ間違えられる状態だったのかまで掘ります。

進め方は、なぜなぜ分析のやり方｜テンプレートと事例で解説が参考になります。

再発防止は、作業標準、点検表、治具、ポカヨケ、教育資料、検査頻度のどれを変えたかまで記録します。

標準が変わらない対策は、次のロットや次の担当者で元に戻る可能性が高くなります。

9. まとめ

工程内検査は、製品が完成する前の工程途中で品質を確認し、不良を次工程へ渡さないための検査です。

外観、寸法、機能、初物、巡回、自主検査などは、検出したい不良モードに合わせて選びます。

全数検査は重要特性や安全に関わる特性に向き、抜取検査は工程が安定した大量生産や破壊検査に向きます。

AQLを使う場合は、ロットサイズ、検査水準、Ac/Reを明確にし、AQLを不良許容目標と誤解しないことが重要です。

検査頻度は、初物、定期、終物、変化点後を組み合わせ、管理図や工程能力で見直します。

さらに、ゲージR&Rや限度見本によって、検査結果そのものの信頼性を確認する必要があります。

異常を見つけた後は、止める、隔離する、範囲を区切る、原因を潰す、標準を改訂する流れまで含めて工程内検査です。

検査点を増やすだけではなく、不良を作らない工程づくりにつなげることが、工程内検査の本来の役割です。
