射出成形とは|プラスチック成形の基礎と仕組みを解説

私たちの身の回りにある家電製品からスマートフォンの筐体、精密な医療機器に至るまで、複雑な形状のプラスチック部品は一体どのようにして大量生産されているのでしょうか。

その答えが、本記事で解説する射出成形(Injection Molding)です。

粒状の樹脂を熱で溶かし、高圧で金型の隙間に流し込んで冷却固化させるというプロセス自体は、言葉にすれば非常にシンプルに聞こえます。

しかし、その金型内部では熱力学や高分子流体力学が複雑に絡み合う、極めてシビアな物理現象が起きています。

本記事では、射出成型機と金型の基本的な仕組みから、型締力や冷却時間の計算事例、そして現場の歩留まりを左右する成形条件設定の奥深さまでを徹底解説します。

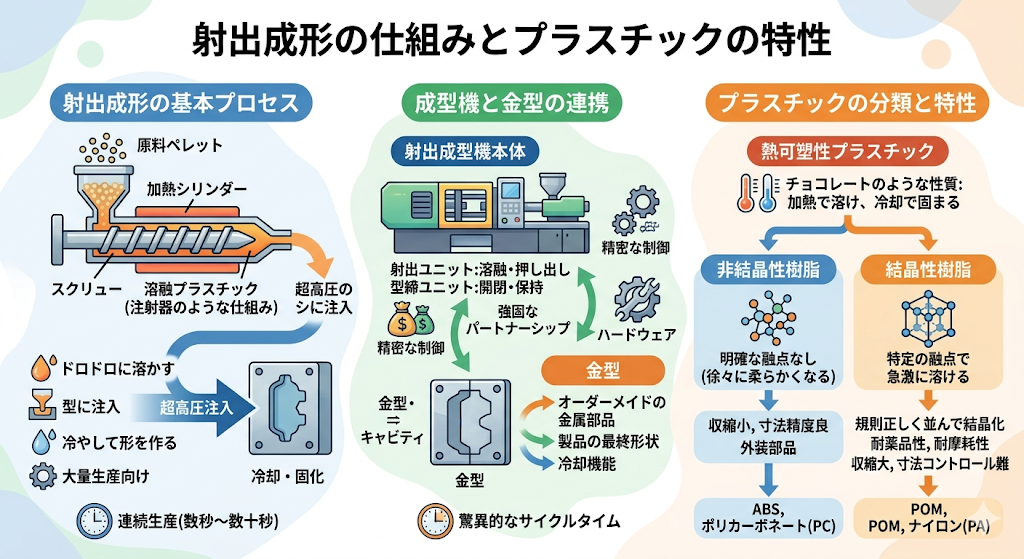

1. 射出成形とは?プラスチック製品を生み出す仕組み

射出成形は、プラスチックの加工法の中で最も広く普及している大量生産向けの工法です。

注射器の仕組みによく例えられますが、シリンダー内でドロドロに溶かしたプラスチックを、注射器のピストンにあたるスクリューで押し出します。

そして、精密に加工された金型の空間(キャビティ)に超高圧で注入し、冷却して形を作ります。

射出成型機と金型の役割分担

プラスチック製品を生み出すシステムは、大きく分けて「射出成型機本体」と「金型」の2つから構成されます。

射出成型機は、樹脂を溶かして押し出す射出ユニットと、金型を強力な力で開閉・保持する型締ユニットで成り立っています。

一方の金型は、製品の最終形状を決定づけるオーダーメイドの金属部品です。

数千万円する最新鋭の射出成型機も、この金型というハードウェアがなければただの鉄の塊に過ぎません。

機械が精密な動力と制御を提供し、金型が形状と冷却機能を提供するという強固なパートナーシップによって成り立っています。

この組み合わせにより、数秒から数十秒という驚異的なサイクルタイムでの連続生産が実現しているのです。



熱可塑性プラスチックの分類と特性

射出成形で主に使用されるのは「熱可塑性プラスチック」と呼ばれる樹脂群です。

チョコレートのように、加熱すると溶けて柔らかくなり、冷やすと再び固まる性質を持っています。

これらの樹脂は、分子構造の並び方によって「非結晶性樹脂」と「結晶性樹脂」の2つに大別されます。

非結晶性樹脂(ABSやポリカーボネートなど)は、明確な融点を持たず、加熱すると徐々に柔らかくなるのが特徴です。

成形時の収縮率が小さく、寸法精度が出やすいため、外装部品などに多用されます。

対して結晶性樹脂(POMやナイロンなど)は、特定の温度(融点)で急激に溶け、冷却時には分子が規則正しく並んで結晶化します。

耐薬品性や耐摩耗性に優れますが、結晶化に伴う体積収縮が非常に大きいため、成形時の寸法コントロールが難しいという側面があります。

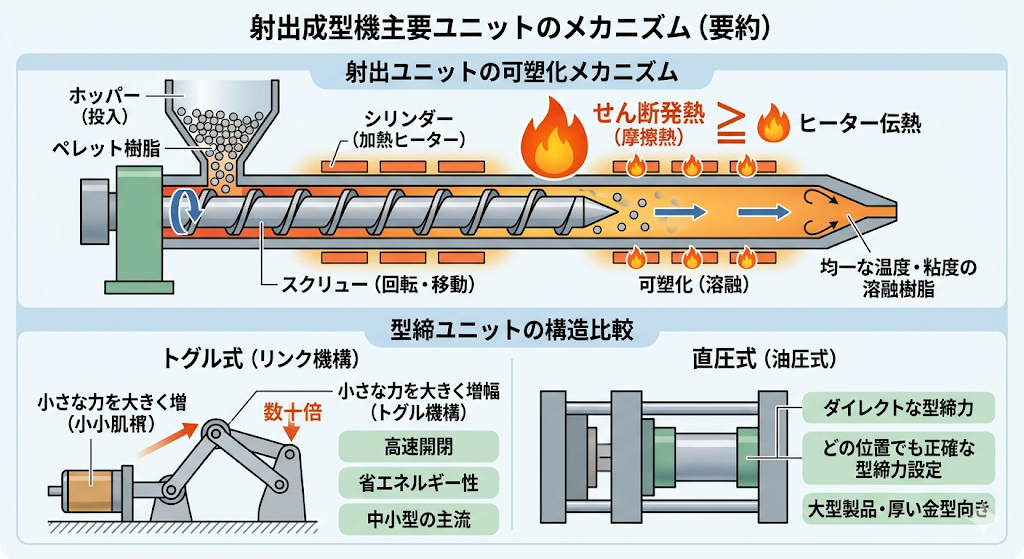

2. 射出成型機を構成する主要ユニットのメカニズム

射出成型機の中で、樹脂はどのようなプロセスを経て金型へと送り出されるのでしょうか。

その中核を担うメカニズムを、物理的な観点から解き明かします。

スクリューによる可塑化とせん断発熱

ホッパーと呼ばれる漏斗から投入されたペレット状(粒状)の樹脂は、加熱ヒーターが巻かれたシリンダーの中に落ちていきます。

シリンダーの内部には螺旋状の溝が刻まれたスクリューが配置されており、これが回転することで樹脂は前方に運ばれます。

この、固体の樹脂をドロドロの溶融状態にするプロセスを可塑化と呼びます。

ここで設計者が知っておくべき重要な事実は、樹脂を溶かす熱源の大部分はヒーターからの伝熱ではないということです。

実際には、スクリューの回転によって樹脂同士やシリンダー壁面との間に生じる摩擦熱(せん断発熱)が主要な熱源となります。

スクリューは後方から前方に向かって溝の深さが浅くなるように設計されており、樹脂は強力に圧縮・混練されます。

これにより、外部ヒーターだけでは不可能な、均一な温度と粘度を持った溶融樹脂を作り出しているのです。



型締ユニットの構造:トグル式と直圧式

金型内に高圧の樹脂が注入されると、金型を内側から押し開こうとする強大な力が発生します。

これに打ち勝ち、金型をピタリと閉じたまま保持するのが型締ユニットの役割です。

駆動方式には、大きく分けて「トグル式」と「直圧式」の2つのタイプが存在します。

トグル式は、リンク機構(肘木機構)を利用して、モーターや油圧の小さな推力を機械的に数十倍に増幅させる方式です。

開閉速度が非常に速く、省エネルギー性にも優れているため、現在の中小型クラスの主流となっています。

一方の直圧式は、巨大な油圧シリンダーを用いて直接金型を押し付ける方式です。

ストロークのどの位置でも設定した型締力を正確に発揮できるため、厚みのある金型や、高い精度が要求される大型製品の成形に適しています。



3. プラスチックの流動と圧力伝達の力学

金型内に注入されるプラスチックの振る舞いは、水や油のような一般的な液体の流れとは全く異なります。

この特異な物理的性質を理解しなければ、精密な金型設計や条件出しは不可能です。

非ニュートン流体とせん断依存性

溶融したプラスチックは、流れる速度(せん断速度)が速くなるほど粘度が低下し、サラサラになる性質を持っています。

このような流動特性を持つ物質を非ニュートン流体(より正確には擬塑性流体)と呼びます。

細いゲート(注入口)を高速で通過する際には粘度が下がりスムーズに流れますが、キャビティに出て流速が落ちると急激に粘度が上がります。

円管内を流れる溶融樹脂の壁面におけるせん断速度  \dot{\gamma} は、流量  Q と円管の半径  R を用いて以下の公式で近似されます。

 \dot{\gamma} = \dfrac{4Q}{\pi R^3}

この数式から、ランナー(樹脂の通り道)の半径を少しでも小さくすると、せん断速度が3乗に反比例して急激に増大することがわかります。

せん断速度が上がれば粘度が下がるため、細いランナーであってもある程度の流動性は確保されるという、プラスチックならではのマジックが働きます。



流動長比(L/t)と圧力損失の考え方

成形機のノズルから射出された樹脂は、スプルー、ランナー、ゲートを通り、キャビティの末端に到達するまでに大きな圧力損失を起こします。

ノズル部で200 MPaあった圧力が、細い経路を通過する抵抗により、キャビティ末端では数 MPaまで低下することも珍しくありません。

樹脂がどれだけ薄い隙間をどれだけの距離流れることができるかを示す指標に「流動長比(L/t)」があります。

これは、ゲートからの最大流動距離  L を、製品の肉厚  t で割った無次元数です。

一般的なABS樹脂であれば、流動長比は150〜200程度が限界の目安となります。

肉厚1 mmの製品であれば、ゲートから150 mmの位置までは樹脂が充填できるという設計上の大まかな指標になります。

これを超える大型製品の場合は、金型にゲートを複数設けるマルチゲート設計が必須となります。



4. 必要型締力の計算とバリ発生の境界線

射出成形において、成形機が金型を締め付ける力が不足すると、樹脂の圧力に負けて金型がわずかに開いてしまいます。

その結果、パーティングライン(金型の合わせ面)から樹脂が漏れ出し、製品の周囲に「バリ」と呼ばれる不要な膜が発生します。

型締力の基本計算公式

製品をバリなく安全に成形するために必要な型締力  F は、製品の投影面積と樹脂圧力を用いて算出します。

製品が金型を開こうとする総投影面積  A と、金型内の平均樹脂圧力(キャビティ内圧 P を用いた公式は以下の通りです。

 F = \dfrac{P \times A}{1000}

ここで、 F は必要型締力(kN)、 P はキャビティ内平均樹脂圧力(MPa)、 A はランナー部を含む総投影面積(mm^2)です。

分母の1000は、単位をN(ニュートン)からkN(キロニュートン)へ変換するための定数です。



実践的な計算事例と機種選定

ノートパソコンの筐体カバーのような、平らで面積の大きい製品を成形する場合を想定してみましょう。

製品の縦横寸法が200 mm × 150 mm、ランナー部の投影面積が5000 mm^2だとします。

この金型の総投影面積  A は以下のようになります。

 A = (200 \times 150) + 5000 = 35000 \text{ mm}^2

次に、キャビティ内平均樹脂圧力  P を見積もります。

これは樹脂の種類や肉厚によって大きく変動しますが、流動性の良い樹脂で肉厚が2 mm程度であれば、約30〜40 MPaで計算するのが一般的です。

ここでは安全を見て40 MPaと設定し、公式に代入します。

 F = \dfrac{40 \times 35000}{1000} = 1400 \text{ kN}

生産現場では、型締力を「トン(tonf)」で呼ぶことが昔からの慣例となっています。

10 kNをおよそ1 tonfと換算できるため、この製品を成形するためには最低でも「140トンクラス」の射出成型機が必要になることがわかります。

もしこの金型を100トンクラスの小さな機械に乗せて成形すれば、射出の瞬間に確実に金型が開き、大量のバリが発生してしまいます。



5. 金型設計の要:冷却時間の計算と熱交換メカニズム

射出成形のサイクルタイム(1個の製品を作るのにかかる時間)の中で、最も長い割合を占めるのが冷却工程です。

200℃以上に熱せられたドロドロの樹脂を、金型から取り出しても変形しない温度まで金型内で冷やすプロセスです。

この冷却時間をいかに短縮できるかが、製品の製造コストと利益率を直接的に決定づけます。

冷却時間の理論公式と肉厚の二乗則

平板状のプラスチックが金型内で冷却される際の理論的な冷却時間  t_c は、熱伝導方程式から導かれる以下の公式で近似されます。

 t_c = \dfrac{s^2}{\pi^2 \alpha} \ln\left( \dfrac{4(T_m - T_w)}{\pi(T_e - T_w)} \right)

ここで、 s は製品の最大肉厚(mm)、 \alpha は樹脂の熱拡散率(mm^2/s)です。

 T_m は射出時の溶融樹脂温度、 T_w は金型表面温度、 T_e は製品の取出可能温度(いずれも℃)を表します。

この数式から設計者が学ぶべき最も重要な事実は、「冷却時間は製品肉厚の2乗に比例する」という法則です。

肉厚を2倍に設計してしまうと、冷却時間は単純計算で4倍に跳ね上がってしまいます。

プラスチック製品の設計において、不要な肉厚を削ぎ落として均等な薄肉にする「肉盗み」が絶対のルールとされるのはこのためです。



実務における冷却回路設計と乱流化

冷却時間を短縮するためには、金型内部に張り巡らせる冷却水管のレイアウト設計も極めて重要です。

冷却効率を最大化するためには、水管内の冷却水が層流ではなく、かき混ぜられながら流れる乱流状態になるよう流速を設計する必要があります。

流体力学におけるレイノルズ数  Re を確認し、これが乱流の指標となる4000を超えるように水量を確保します。

 Re = \dfrac{v \cdot d}{\nu}

ここで、 v は水の流速、 d は水管の直径、 \nu は水の動粘度です。

乱流状態を作り出すことで、管壁の境界層が破壊され、金型の鉄材から冷却水への熱伝達率が飛躍的に向上します。

金型は単なる鉄のブロックではなく、内部に高度な熱流体回路を持った高性能な熱交換器なのです。

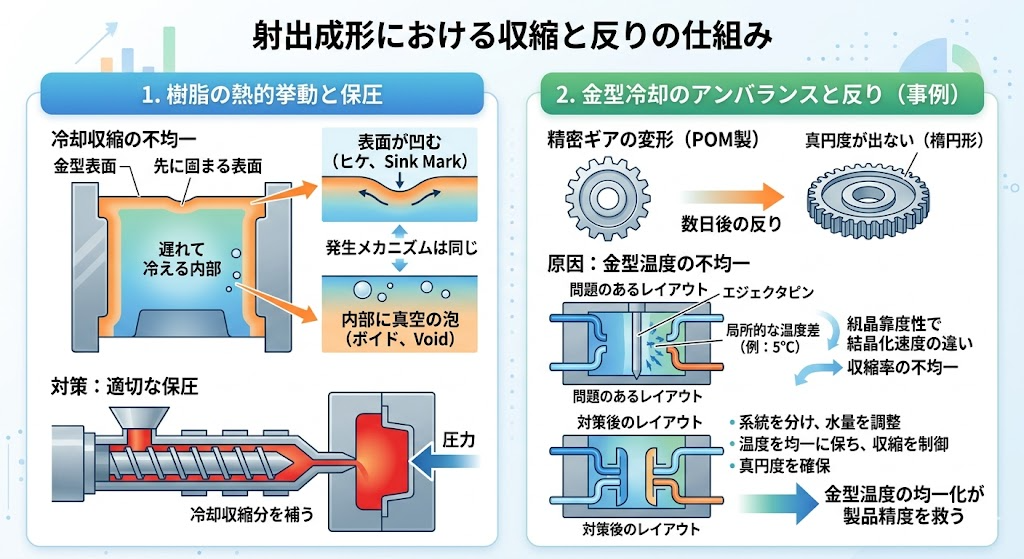

6. 製品の寸法精度を狂わせる収縮と反り

射出成形は高速で激しい温度変化を伴うため、理屈通りにはいかない寸法不良や変形が日常茶飯事に起こります。

現場の技術者は、プラスチックの熱的挙動を深く理解し、機械と金型を調律しなければなりません。

樹脂のPVT特性とヒケ・ボイドの発生

プラスチックは温度が下がると体積が収縮するという、ごく当たり前の性質を持っています。

製品の肉厚が厚い部分では、金型に触れている表面が先に冷えて固まり、内部の樹脂が遅れて冷えて収縮しようとします。

この内部の体積収縮に表面の皮膜が耐えきれず、内側に引っ張られて表面が凹む現象をヒケと呼びます。

逆に、表面の皮膜が硬く内側に引っ張られなかった場合は、内部の樹脂が収縮した分の空間が真空の泡として残ります。

これがボイド(気泡)と呼ばれる不良であり、外観に現れるか内部に潜むかの違いだけで、発生の力学的メカニズムはヒケと全く同じです。

これらを防ぐためには、冷却による体積収縮分を補うように、成形機から追加の樹脂を圧力で押し込み続ける保圧という工程が不可欠になります。



冷却のアンバランスが招く寸法不良の罠

オフィス用複合機(コピー機)の紙送り機構に使われる、POM(ポリアセタール)製精密ギアの量産立ち上げを担当していた時のことです。

寸法精度を極限まで追求するギアの成形では、冷却プロセスのわずかな乱れが製品の命取りになります。

成形したギアを三次元測定機にかけると真円度が出ず、特定の位相でピッチエラーが多発して規格外となっていました。

保圧の圧力を限界まで上げて無理やり寸法を出そうと試みましたが、今度は内部応力により数日後にギア全体が反って変形してしまいました。

原点に立ち返って根本原因を探ると、金型内部の冷却水管のレイアウトに問題が潜んでいることがわかりました。

エジェクタピン(突き出しピン)の機構を避けるために水管が一部遠回りしており、金型の表面温度に5℃の局所的な温度差が生じていたのです。

結晶性樹脂であるPOMにとって、金型温度の5℃の差は結晶化速度に大きな違いをもたらし、局所的な収縮率の違いを生んでギアを楕円形に引っ張っていました。

金型の温調機の系統を左右で意図的に分け、温度の低い側の水量をバルブで絞って金型温度を均一化することで、見事に真円度を確保することができました。

高度な理論計算だけでは見落としがちな、金型という巨大な金属の塊の熱バランスの恐ろしさを痛感した出来事です。



7. 流動解析(CAE)とウェルドラインのコントロール

プラスチック製品が複雑化する現代において、成形前にコンピューター上で樹脂の流れをシミュレーションする流動解析(CAE)は欠かせない技術です。

しかし、解析結果を正しく読み解き、金型設計にフィードバックする人間の知見がなければ意味がありません。

ウェルドラインの発生メカニズムと強度低下

金型内で障害物(ネジ穴を形成するコアピンなど)を回り込んだ樹脂の流れが、その後ろで再合流する部分には、必ず線状の跡が発生します。

これをウェルドラインと呼び、射出成形において完全に無くすことは物理的に不可能です。

合流部では樹脂の先端温度がすでに低下しており、分子同士が完全に絡み合って融合しきらないため、このような線が残ります。

外観不良となるだけでなく、この部分の機械的強度は周囲に比べて著しく低下し、製品が割れる際の起点となってしまいます。

設計者は流動解析を活用し、ウェルドラインが外観上目立たず、かつ応力が集中しない安全な位置に発生するよう、ゲートの位置や肉厚を最適化する必要があります。



ガス焼けとエアベント(排気溝)の重要性

もう一つ、樹脂の流動において忘れてはならないのが、キャビティ内に元々存在している「空気」の存在です。

高速で流入してくる樹脂によって、キャビティ内の空気は行き場を失い、最終充填部へと猛烈な勢いで圧縮されていきます。

断熱圧縮された空気は数百℃という高温になり、周囲の樹脂を黒く焦がしてしまう「ガス焼け(ディーゼルエフェクト)」を引き起こします。

これを防ぐため、金型のパーティングラインや突き出しピンの隙間には、空気だけを逃がし樹脂は漏れない数ミクロンから数十ミクロンの「エアベント(排気溝)」が設けられます。

樹脂の流れを計算するだけでなく、見えない空気の抜け道まで緻密に設計することが、完璧な成形を実現するための絶対条件なのです。



8. まとめ:理論と経験が交差する射出成形の世界

射出成形は、プラスチックの複雑な流動・熱特性と、それを制御する精密な機械工学、そして金型という強固なハードウェアが三位一体となって初めて成立する究極のモノづくりです。

製品設計者は、ヒケを防ぐ肉厚設定や冷却時間を考慮した設計を行い、金型設計者は解析を駆使して圧力損失やウェルドラインを予測します。

そして現場のエンジニアは、計算通りにはいかないせん断発熱やキャビティ内の圧力伝達の遅れを、成形条件の緻密なチューニングという経験則で補正します。

日常的に手にするプラスチック製品の一つひとつに、驚くほど高度な物理法則の計算と、現場のエンジニアたちの執念とも言える調整の歴史が刻み込まれています。

射出成形のメカニズムを力学や熱力学の観点から深く理解することは、より高品質で、低コストな製品を生み出すための最も確実な第一歩となるでしょう。
