インサートナットとは？種類と選定・圧入

樹脂ボスにねじを直接切っただけで、何度も分解する製品を設計段階から支えきれるでしょうか。

最初は締まっていても、保守でボルトを外すたびにねじ山が削れ、空回りや割れが量産後の修理費にも直結します。

インサートナットは、樹脂部品の中に金属製のめねじを作り、締結部の再使用性と信頼性を高める部品です。

ただし、圧入、熱圧入、超音波、成型時インサートでは、適した樹脂と下穴設計、固定力と割れリスクが大きく異なります。

本記事では、インサートナットの種類、選定、下穴、圧入不良の原因までを具体的な判断基準として解説します。

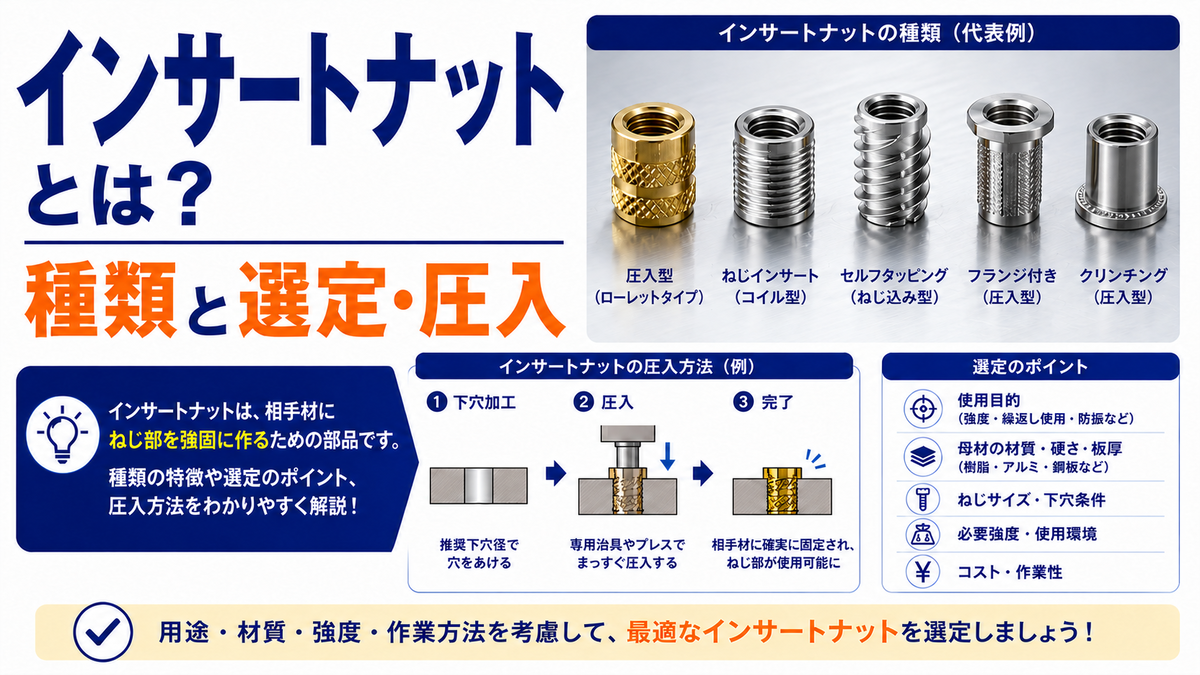

1. インサートナットとは：樹脂に金属めねじを作る部品

インサートナットとは、樹脂や軟質材料に埋め込んで使う、内側にめねじを持つ金属部品です。

外周にはローレット、溝、羽根、返しなどの凹凸があり、母材へ食い込んで固定されます。

ボルトは金属めねじに締結されるため、樹脂だけでねじ山を受ける構造よりも安定します。

インサートナットの本質は、樹脂部品に再使用できる金属めねじを作ることです。

樹脂ねじではなく金属ねじで締結力を受ける

樹脂に直接タップを立てると、締付け力は樹脂のねじ山だけで受けることになります。

樹脂は金属より弾性率が低く、締付け時にねじ山がつぶれたり、長期荷重でクリープしたりします。

インサートナットを使うと、ボルトとの接触部は金属同士になります。

そのため、繰り返し分解するカバー、電装ケース、治具、樹脂ブラケットで有効です。

ただし、荷重そのものは最終的にインサート外周から樹脂へ伝わります。

金属めねじが強くても、周囲の樹脂ボスが薄ければ、引き抜きや割れで破損します。

直接タップ、ナット埋め込み、ヘリサートとの違い

直接タップは安価ですが、ねじの再使用性と締付けトルクの余裕が小さくなります。

六角ナットを樹脂に埋め込む方法は簡単ですが、回り止め形状や高さ管理が難しい場合があります。

ヘリサートやスプリューは、主に金属のめねじ補修や補強に使うコイル状のねじインサートです。

一方、樹脂用インサートナットは、外周形状で樹脂に固定される前提で設計されています。

母材が金属なのか、熱可塑性樹脂なのか、熱硬化性樹脂なのかで選ぶ部品は変わります。

方式	主な母材	強み	注意点
樹脂へ直接タップ	厚肉の樹脂	部品点数が少ない	繰り返し締結に弱い
インサートナット	熱可塑性樹脂、熱硬化性樹脂	金属めねじを作れる	下穴とボス設計が必要
ヘリサート	金属母材	めねじ補修に強い	樹脂ボス用とは目的が違う

2. インサートナットが必要になる理由：樹脂締結の限界

インサートナットは、単に高級なナットを入れるための部品ではありません。

樹脂の弱点を理解し、締結部の故障モードを先回りで潰すための設計要素です。

樹脂締結でよく起きる問題は、ねじ山の摩耗、ボス割れ、引き抜け、空回り、締付け力の低下です。

これらは、製品の分解回数や使用温度が増えるほど表面化しやすくなります。

分解整備を繰り返す部分では樹脂ねじが摩耗する

樹脂製カバーの固定、センサ取付け、基板ケース、保守扉などは、量産後も分解されることがあります。

樹脂へ直接ねじを切った構造では、ボルトを抜き差しするたびにねじ山が少しずつ摩耗します。

特にM2、M2.5、M3のような小径ねじでは、有効ねじ山の断面積が小さいため影響が出やすいです。

一度空回りすると、同じ穴へ大きなねじを入れる、接着剤で補修する、部品ごと交換する対応になります。

製品保証や保守性を考えると、最初から金属めねじ化した方が安い場合があります。

締付け力は樹脂のクリープで低下する

ボルト締結では、ボルトを伸ばすことで軸力を発生させ、部品同士を押し付けます。

しかし樹脂は、一定荷重を受け続けると時間とともに変形するクリープを起こします。

樹脂座面がへたると、初期締付けトルクが正しくても軸力が低下し、がたつきや緩みにつながります。

インサートナットはめねじ部を金属化しますが、座面圧縮そのものを完全には消せません。

強い締付け力が必要な場合は、ワッシャ、金属カラー、圧縮リミッタを併用して検討します。

故障モード	主な原因	設計で見る項目
ねじ山の摩耗	分解回数が多い	金属めねじ化、ねじ長さ
引き抜け	軸方向荷重が大きい	挿入深さ、外周溝、ボス深さ
空回り	締付けトルクが高い	ローレット方向、外径、樹脂強度
ボス割れ	下穴過小、肉厚不足	下穴径、ボス外径、抜き勾配

3. 取り付け方式の全体像：成型時と成型後で分ける

インサートナットは、取り付けるタイミングで大きく二つに分かれます。

一つは射出成形などの成型工程と同時に入れる成型時インサートです。

もう一つは、成型後の樹脂部品へ圧入や熱圧入で取り付ける成型後インサートです。

樹脂成形そのものの工程は、射出成形の基礎も合わせて確認すると理解しやすくなります。

成型時インサートは保持力に優れるが工程管理が重い

成型時インサートは、金型内のピンや治具にインサートを置き、樹脂を流して一体化させる方式です。

樹脂が外周を包み込むため、一般に引き抜き方向と空回り方向の両方で高い保持力を得やすいです。

一方で、金型内に小さな金属部品を毎ショット配置するため、供給ミスや位置ずれの管理が必要です。

インサートが傾いた状態で成形されると、後工程でボルトが斜めに入り、組立不良になります。

大量生産で自動供給できる場合や、成型後に十分な保持力を出しにくい場合に向いています。

成型後インサートは量産変更と後加工に強い

成型後インサートは、成形済みの樹脂部品へ後から挿入する方式です。

下穴は金型で成形しても、ドリルやリーマで後加工しても構いません。

量産途中で締結仕様が変わった場合でも、インサートの種類や長さを変更しやすい利点があります。

また、インサートを入れる部品だけを選別できるため、派生機種を作る場合にも使いやすい方式です。

ただし、保持力は下穴寸法、挿入条件、樹脂の軟化状態に強く左右されます。

工程能力を見ずに手作業だけで進めると、同じ図面でもロット間で品質差が出ます。

分類	代表方式	向く条件	弱点
成型時	金型内に配置して成形	高保持力、大量生産	金型と供給管理が複雑
成型後	圧入、熱圧入、超音波	後加工、派生展開、試作	下穴と条件の影響が大きい

4. 成型後インサートの種類：圧入・熱圧入・超音波・拡張

成型後インサートは、同じ後付けでも樹脂へ固定するメカニズムが異なります。

熱を使わず押し込む方式もあれば、樹脂を溶かしてローレットへ流し込む方式もあります。

方式を間違えると、保持力不足、白化、クラック、浮き、傾きが起きます。

ここでは、代表的な4方式を実務上の選定目線で整理します。

圧入方式：熱を使わず押し込む汎用方式

圧入方式は、下穴にインサートナットを機械的に押し込む方法です。

ポンチ、ハンドプレス、エアプレス、サーボプレスなどで押し込み、外周ローレットを樹脂へ食い込ませます。

加熱装置が不要で、工程を簡単に作れることが大きな利点です。

ただし、樹脂を大きく変形させるため、下穴が小さすぎるとボスに円周方向の引張応力が出ます。

透明樹脂やPCのようにクラックが見えやすい材料では、白化や遅れ割れの確認が必要です。

熱圧入方式：溶けた樹脂を外周溝へ回り込ませる

熱圧入方式は、加熱したインサートやヒーターチップで樹脂を軟化させながら挿入する方法です。

熱可塑性樹脂では、軟化した樹脂がローレットや溝へ流れ込み、冷却後に機械的なかみ合いを作ります。

熱を使わない圧入より挿入力を下げやすく、ボス割れのリスクを抑えやすい方式です。

一方で、温度が高すぎると樹脂が焦げ、低すぎると十分に流れず、浮きや保持力不足になります。

チップ温度、押込み速度、保持時間、冷却時間を作業者任せにしないことが重要です。

超音波圧入と拡張方式：量産性と樹脂適合で選ぶ

超音波圧入は、超音波振動でインサート周囲の樹脂を局所的に発熱させて挿入する方式です。

熱圧入と同じく熱可塑性樹脂に向きますが、超音波溶着機の条件設定と治具剛性が品質を左右します。

拡張方式は、挿入後に先端部や割り形状を広げ、外周を樹脂へ食い込ませる方式です。

熱硬化性樹脂のように再加熱しても溶けない材料では、冷間圧入や拡張式が候補になります。

どの方式でも、製品カタログの推奨下穴から外れた独自寸法で進めるのは避けるべきです。

方式	適した樹脂	設備	主な注意点
圧入	熱可塑性、熱硬化性	プレス、ポンチ	割れ、傾き、下穴ばらつき
熱圧入	熱可塑性	ヒーターチップ	温度、速度、冷却時間
超音波	熱可塑性	超音波溶着機	条件窓、治具剛性、騒音
拡張	熱硬化性、薄肉部	ポンチ	広げ量、底面割れ

5. 形状と材質の種類：保持力は外周で決まる

インサートナットは、内側のねじサイズだけで選ぶと失敗します。

実際の性能は、外径、長さ、フランジ有無、ローレット方向、溝の深さ、材質で変わります。

特に樹脂用では、外周形状が引き抜き荷重と空回りトルクのバランスを決めます。

図面では「M3インサート」とだけ書かず、型式またはメーカー標準の寸法表まで紐付けることが大切です。

ローレット方向で引き抜きと空回りの効き方が変わる

外周ローレットは、樹脂へ食い込んで保持力を作るための最重要形状です。

軸方向に近いストレートローレットは、回転方向の抵抗を得やすい傾向があります。

円周方向の溝や段付き形状は、軸方向の引き抜きに対して樹脂を引っかける働きを持ちます。

斜めやダイヤ形状のローレットは、引き抜きと空回りの両方をバランスさせる目的で使われます。

ただし、強く食い込む形状ほど樹脂に与える局所応力も大きくなります。

割れやすい樹脂では、保持力だけでなく応力を逃がす外周形状を選ぶ必要があります。

フランジ付き、貫通、袋穴は組立方向で選ぶ

フランジ付きインサートは、頭部のつばで表面に座り、沈み込みや抜け方向の荷重を受けやすい形状です。

相手部品を上から締める場合、フランジが座面の基準になり、深さ管理もしやすくなります。

一方で、フランジが表面に出るため、相手部品との座面干渉や外観要求に注意が必要です。

貫通タイプは両側からねじを通せますが、樹脂流入や異物侵入を嫌う場所では袋穴タイプが向きます。

ねじ有効長が足りないとボルト先端が底付きし、締まっているように見えて軸力が出ないことがあります。

材質は黄銅が多いが、環境でステンレスやアルミも使う

樹脂用インサートでは、切削性と熱伝導性の扱いやすさから黄銅が多く使われます。

黄銅は熱圧入時に熱が伝わりやすく、複雑なローレット加工もしやすい材料です。

腐食環境、洗浄液、屋外暴露、異種金属接触が問題になる場合は、ステンレス材も候補になります。

軽量化を重視する製品では、アルミ製インサートを使う設計もあります。

材質を変えると、強度だけでなく熱圧入時の昇温特性や電食リスクも変わります。

金属材料の基本特性は、材料特性の基礎と合わせて整理すると判断しやすくなります。

6. 下穴とボス設計：寸法が品質を決める

インサートナットの不良は、圧入作業そのものよりも下穴設計で決まっていることが少なくありません。

下穴径、ボス肉厚、挿入深さの3点が外れていると、作業条件を調整しても安定しません。

メーカー資料では、インサート外径を基準に下穴径、ボス外径、下穴深さが型式ごとに指定されます。

汎用的な経験則だけで決めず、必ず採用品番の寸法表を設計の起点にします。

下穴径は小さすぎても大きすぎても失敗する

下穴が大きすぎると、ローレットが樹脂へ十分に食い込まず、引き抜きと空回りの保持力が不足します。

下穴が小さすぎると、圧入時の半径方向応力が大きくなり、ボス外周にクラックが入ります。

熱圧入では、溶けた樹脂が逃げる空間も必要です。

国内カタログの一例では、熱圧入用で穴径をインサート基準径に対しておよそ+0.05〜+0.1mm程度に設定する例があります。

ただし、これは特定型式の例であり、すべてのインサートに共通する一般値ではありません。

量産では金型収縮、ドリル摩耗、樹脂ロット差を含めて、下穴の実測分布を確認します。

穴径は入口だけを測るのではなく、必要に応じて底側も確認します。

ピンゲージで通り止まりを見る方法に加え、断面カットや画像測定でローレット周辺の樹脂流れを確認すると、不良原因を切り分けやすくなります。

ボス外径と深さは保持力と割れを同時に支配する

ボス外径が小さいと、インサートの押し広げ力を受ける肉厚が不足します。

特に圧入方式では、外周ローレットが樹脂を外側へ押すため、ボス外周に割れが出やすくなります。

国内カタログでは、成形上可能な範囲でボス外径をインサート基準外径の2倍以上とする例もあります。

また、穴深さはインサート長さより深くし、底付きや樹脂だまりによる浮きを避けます。

熱圧入では、軟化した樹脂が逃げるため、冷間圧入よりも深さ方向の余裕を大きく取る例があります。

曲げ荷重がかかるボスでは、肉厚だけでなく根元Rやリブ配置も確認します。

抜き勾配と公差を入れた実穴で判断する

射出成形品の穴は、図面上では円筒でも、実際には抜き勾配や収縮でわずかにテーパを持ちます。

インサートを入れる方向の入口径と底径が違うと、途中で急に挿入力が上がることがあります。

抜き勾配の考え方は、抜き勾配の基本で解説しています。

下穴を後加工する場合も、ドリルの振れ、バリ、切りくず残り、穴底の平面度が品質に影響します。

設計値ではなく、量産条件で測った穴径分布を見て、インサートの許容寸法に収まっているか確認します。

寸法ばらつきの管理は、公差設計の考え方と同じです。

設計項目	小さすぎる場合	大きすぎる場合	確認方法
下穴径	割れ、白化、挿入不能	抜け、空回り	入口径、底径、真円度を測る
ボス外径	圧入割れ、根元破壊	樹脂量増、ヒケ	断面肉厚と外観を確認
穴深さ	底付き、浮き	成形難、強度低下	挿入後高さを測る
挿入深さ	保持力不足	相手部品干渉	治具ストッパで管理

7. 選定と評価方法：引き抜き荷重と空回りトルクで見る

インサートナットの選定では、ねじサイズだけでなく、実際に必要な保持性能を確認します。

評価すべき代表値は、軸方向に抜ける力と、締付け時に共回りするトルクです。

引き抜き荷重と空回りトルクを分けて見ないと、現場で起きる不具合を見落とします。

製品仕様書に数値がある場合でも、自社の樹脂、肉厚、下穴、挿入条件で再確認することが重要です。

必要性能は使用荷重と締付けトルクから逆算する

まず、相手部品からインサートへ加わる軸方向荷重を見積もります。

静荷重だけでなく、落下衝撃、振動、ケーブル引張り、作業者がこじる力も考慮します。

次に、組立で必要な締付けトルクを決め、そのトルクでインサートが空回りしないか確認します。

考え方は単純で、必要値に安全率を掛けた値を、試験値が上回るように選定します。

ここで は必要引き抜き荷重、 は必要空回りトルク、 は安全率です。

試験は実部品と同じ樹脂、同じ下穴、同じ条件で行う

カタログ値は便利ですが、試験片の樹脂、肉厚、穴条件が自社部品と同じとは限りません。

ガラス繊維入り樹脂、難燃グレード、リサイクル材入りでは、溶融の流れ方や割れ方が変わります。

そのため、量産予定の樹脂材料、金型、後加工、圧入設備で評価サンプルを作ります。

引き抜き試験では、インサート軸方向へ引張り、抜ける荷重と破壊状態を記録します。

空回り試験では、ボルトを締めていき、インサートが樹脂内で回り始めるトルクを記録します。

破壊が金属ねじではなく樹脂ボスで起きる場合、インサートのサイズアップだけでは解決しないことがあります。

評価では平均値だけでなく、最小値と破壊モードを記録します。

例えば、10個中9個が高荷重で抜けても、1個だけ低荷重でボス割れするなら、その1個が量産不良の入口になります。

量産承認では、常温直後だけでなく、温湿度保管後や熱サイクル後にも同じ試験を行うと安心です。

締付けトルクはインサート保持力とは別に管理する

組立時の締付けトルクを上げれば、必ず締結が強くなるわけではありません。

高すぎるトルクは、樹脂座面の圧壊、ボス割れ、インサートの共回りを招きます。

低すぎるトルクは、軸力不足によるがたつき、振動緩み、接触不良につながります。

ねじ締結の考え方は、締付けトルク計算と合わせて管理します。

重要なのは、トルク管理値、工具精度、作業順序、座面材質をセットで決めることです。

強度計算の前提になる応力の見方は、応力の基礎も参考になります。

評価項目	見る性能	不合格時の主な対策
引き抜き試験	軸方向に抜けないか	長さ変更、溝形状変更、ボス深さ増加
空回り試験	締付けで共回りしないか	外径増加、ローレット変更、トルク低減
外観確認	割れ、白化、焦げ	下穴見直し、温度低減、速度調整
高さ確認	浮き、沈み込み	治具ストッパ、穴深さ、冷却条件を見直す

8. 圧入不良の原因と対策：量産で見るべきポイント

インサートナットは小さな部品ですが、不良が起きると筐体や樹脂ブラケット全体の廃棄につながります。

量産では、作業者の感覚ではなく、穴寸法、挿入力、温度、挿入高さを管理項目にします。

特に熱圧入では、見た目が入っていても、内部で樹脂が十分に回り込んでいない場合があります。

不良原因を分類しておくと、試作段階でつぶすべき項目が明確になります。

割れと白化は下穴過小、肉厚不足、急速圧入で起きる

圧入後にボス外周へ縦割れが入る場合、下穴が小さすぎるか、ボス外径が不足している可能性があります。

白化は、樹脂が局所的に大きく伸ばされ、応力が残っているサインです。

その場で割れていなくても、温度サイクルや溶剤接触で遅れ割れになることがあります。

対策は、下穴径を推奨範囲内で大きくする、熱圧入へ変更する、ローレットの鋭さを落とすなどです。

ボス根元が割れる場合は、ボス肉厚だけでなく、根元R、リブ、ゲート位置、ウェルドラインも確認します。

浮きと傾きは治具剛性と挿入基準で決まる

インサートの上面が樹脂面から浮くと、相手部品が正しく座らず、締結時に片当たりします。

逆に沈み込みすぎると、ボルトの掛かり長さが不足したり、樹脂表面にバリが盛り上がったりします。

傾きは、下穴の芯ずれ、ポンチ先端の逃げ、治具の支持不足、部品の反りで発生します。

手作業では目視でまっすぐに見えても、M3クラスではわずかな角度ずれがねじ込み不良になります。

挿入治具には、インサートを保持するガイド、部品を受ける座面、深さを止めるストッパを設けます。

熱圧入では、温度だけでなく時間と冷却も管理します。

熱圧入の条件管理で、温度だけを見ても品質は安定しません。

インサートが樹脂へ接触してから所定深さへ入るまでの時間、押込み速度、保持時間が重要です。

高温で速く押し込むと、樹脂が過剰に溶けてバリや沈み込みが出ます。

低温で無理に押し込むと、圧入に近い状態になり、ローレット周辺に応力が残ります。

挿入後すぐに荷重を抜くと、樹脂が冷える前に戻り、インサートがわずかに浮くことがあります。

量産では、チップ温度、下降速度、保持時間、冷却後高さを標準作業条件として記録します。

9. まとめ

インサートナットは、樹脂部品に再使用できる金属めねじを作るための部品です。

樹脂へ直接タップを立てる構造より、分解整備や高い締結信頼性が必要な箇所に向きます。

方式は、成型時インサートと成型後インサートに分かれ、成型後には圧入、熱圧入、超音波、拡張があります。

熱可塑性樹脂では熱圧入や超音波が使いやすく、熱硬化性樹脂では冷間圧入や拡張式が候補になります。

選定では、ねじサイズだけでなく、下穴径、ボス外径、挿入深さ、ローレット形状、材質を確認します。

量産品質では、メーカー寸法表を起点に試作で確認し、引き抜き荷重と空回りトルクを実測することが重要です。

締付けトルク、治具剛性、温度、冷却時間まで管理すれば、割れ、浮き、空回りを大きく減らせます。

小さな部品だからこそ、樹脂設計、締結設計、工程管理をまとめて見ることが、安定した製品品質につながります。
