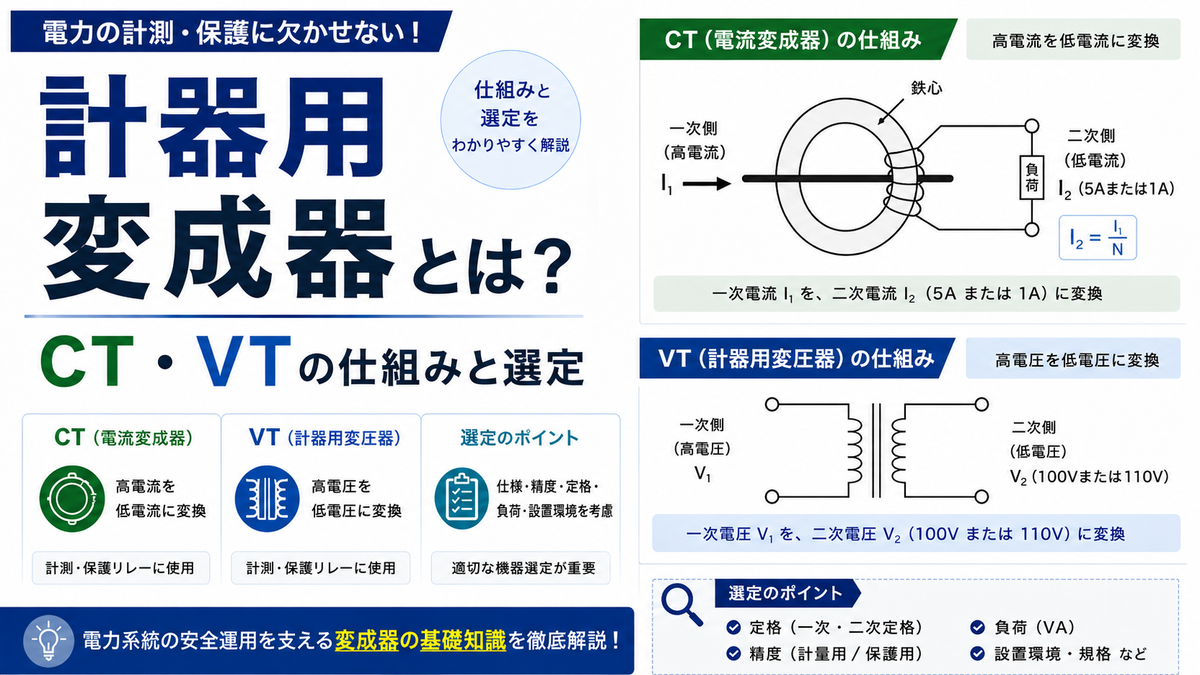

計器用変成器とは？CT・VTの仕組みと選定

高圧盤の扉に付いた電流計は、なぜ数百Aを小さなメーターで表示できるのでしょうか。

その裏側では、高い電圧や大きな電流を安全な値へ変換する機器が働き、計器や継電器へ信号を渡しています。

受電設備では、測定のしやすさだけでなく、人と計器を高圧回路から切り離すことも重要です。

この変換と絶縁を担うのが、VTやCTを含む計器用変成器であり、盤の表示値と保護動作の前提になります。

本記事では、計器用変成器の役割、VT・CTの仕組み、二次側の禁止事項、負担VA、確度階級、選定手順、現場で迷いやすい確認ポイントまで解説します。

1. 計器用変成器とは何か

計器用変成器とは、高電圧や大電流を計器や保護継電器で扱いやすい値へ変換する機器です。

受電設備の主回路は高い電圧と大きな電流を扱うため、計器を直接接続できません。

そこで、計器用変成器を挟み、二次側に安全で標準化された電圧や電流を取り出します。

単に小さな値へ変えるだけでなく、主回路と計器回路を絶縁する役割もあります。

高圧設備の計測、保護、取引用計量を支える基本部品と考えると分かりやすいです。

高圧設備の現場では、VCT、EVT、ZCTなど、似た略語も多く出てきます。

VCTは電力量計の取引用に使われることが多く、電圧と電流の信号を一体で取り出します。

EVTは接地形計器用変圧器を指し、地絡検出や零相電圧の取り出しに関係します。

ZCTは零相変流器で、三相電流の不平衡ではなく漏れ電流や地絡電流を検出します。

名称が似ていても、測っている量と接続先が違うため、単線結線図で役割を確認することが大切です。

名称	変換する量	代表的な二次側	主な接続先
VT	電圧	110V系	電圧計、電力量計、保護継電器
CT	電流	5Aまたは1A	電流計、電力量計、保護継電器
VCT	電圧と電流	計量用の標準出力	取引用電力量計

VTとCTの総称として使われる

計器用変成器という言葉は、電圧用のVTと電流用のCTをまとめた呼び名です。

VTは計器用変圧器で、高い電圧を低い電圧へ変換します。

CTは変流器で、大きな電流を小さな電流へ変換します。

どちらも主回路の状態を、計器回路へ安全に渡すために使います。

基本原理は変圧器と近く、巻線比によって電圧や電流の関係が決まります。

巻線比や変圧の基礎は、変圧器とは何かで整理しています。

計測用と保護用で目的が違う

計器用変成器には、通常時の値を正確に測る計測用と、事故時に保護装置を動かす保護用があります。

計測用は、定格付近での誤差を小さくすることが重視されます。

電力量計や盤面計器では、平常時の電圧や電流を正しく表示する必要があるためです。

保護用は、短絡や地絡のような異常時にも、継電器へ必要な信号を渡すことが重視されます。

同じCTでも、電流計用と継電器用では見るべき仕様が異なります。

短絡や地絡の意味は、短絡と地絡の違いも参考になります。

2. なぜ計器用変成器が必要か

計器用変成器が必要になる理由は、安全、測定範囲、標準化、保護動作の四つです。

高圧受電設備では、6600V級の電圧や数百A以上の電流が普通に扱われます。

この値をそのまま盤面計器や電力量計に引き込むと、機器の絶縁、作業者の安全、配線の太さが問題になります。

計器用変成器を使えば、主回路の大きな電気量を小さな信号として扱えます。

結果として、計器類を共通化でき、点検や保護の仕組みも組みやすくなります。

また、計器用変成器は保守点検のしやすさにも関係します。

主回路を直接扱わずに二次側の信号を確認できるため、点検時の危険を減らせます。

もちろん二次側も無条件に安全ではなく、CT開放やVT短絡を避ける知識が必要です。

絶縁状態の良否を点検する場面では、絶縁抵抗の考え方も合わせて理解しておくと役立ちます。

測定できることと安全に作業できることは別物なので、回路の種類を確認してから作業します。

高圧を直接計器へ入れないため

電圧計や電力量計には、耐えられる電圧と電流の範囲があります。

高圧回路をそのまま計器へ接続すると、絶縁破壊や感電の危険があります。

VTを使えば、高圧側と計器側を絶縁しながら低い電圧へ変換できます。

CTを使えば、主回路の大電流を計器側の小電流として取り出せます。

計器側は小さな値だけを扱うため、配線や端子台も現実的なサイズで構成できます。

標準化された二次値で計器を共通化するため

計器用変成器の二次側は、計器が扱いやすい標準値にそろえられます。

VTでは110V系、CTでは5A系が代表的です。

最近の保護継電器や監視装置では、CT二次1A系を使う場合もあります。

二次値が標準化されると、一次側の設備容量が違っても、同じ種類の計器を使いやすくなります。

単線結線図でも、VT比やCT比を書くだけで、実際の一次側の値を読み替えられます。

単線結線図での表し方は、単線結線図の読み方と合わせて確認すると理解しやすいです。

必要な理由	直接測定の問題	計器用変成器の効果
安全確保	計器側へ高圧が入り危険です	主回路と二次回路を絶縁できます
計器保護	計器の定格を超えて壊れます	扱いやすい電圧や電流に変換できます
標準化	設備ごとに専用計器が必要です	標準入力の計器を使いやすくなります
保護動作	継電器へ安全に信号を渡せません	事故電流や異常電圧を検出できます

3. 計器用変圧器VTの仕組み

VTは、主回路の高電圧を計器用の低電圧へ変換する機器です。

高圧受電設備では、電圧計、電力量計、過電圧継電器、不足電圧継電器などに使われます。

一次側を主回路へ接続し、二次側から標準的な低電圧を取り出します。

計器は二次電圧を読み、変圧比を掛けることで一次側の実電圧を表示します。

VTは電圧を測るための変圧器であり、電力を大きく取り出すための機器ではありません。

VT回路では、相間電圧を取るか、対地電圧を取るかで結線の考え方が変わります。

三相3線式の高圧回路では、二つのVTを使うV結線で必要な電圧を取り出す構成もあります。

一方で、地絡検出のように対地電圧を見たい場合は、接地形VTや零相電圧の取り出し方が重要になります。

盤内でVT二次をどの計器へ渡すかは、計測だけでなく保護リレーの方式にも関係します。

そのため、VTは単なる電圧計用部品ではなく、受電設備の監視信号を作る入口になります。

変圧比で一次電圧を読み替える

VTの基本は、一次電圧と二次電圧の比です。

この比を変圧比と呼び、計器の読みを一次側へ換算するときに使います。

たとえば6600Vを110Vへ変換するVTでは、変圧比は60になります。

二次側の計器が105Vを示していれば、一次側は約6300Vと読み替えられます。

この読み替えを前提に、電圧計や監視装置のスケールが設定されます。

VTの二次側は負担VAの範囲で使う

VTの二次側には、接続できる機器の量に上限があります。

この上限は負担VAで表され、計器や継電器が消費する皮相電力の合計で判断します。

接続する機器が多すぎると、二次電圧が下がり、測定誤差が大きくなります。

とくに古いアナログ計器を複数台つなぐ場合は、負担の合計に注意が必要です。

現在は電子式計器の入力負担が小さいこともありますが、配線や端子台を含めて確認します。

VTの二次短絡は焼損につながる

VTの二次側で最も避けるべき事故は、二次短絡です。

VTは電圧源のように振る舞うため、二次側を短絡すると大きな電流が流れます。

その結果、巻線の過熱、ヒューズ動作、最悪の場合はVTの焼損につながります。

そのため、VT二次回路にはヒューズや保護装置を設ける設計が一般的です。

点検時は、CTの短絡手順と混同せず、VT二次を短絡しないことを徹底します。

絶縁性能の確認は、絶縁耐力試験の考え方とも関係します。

4. 変流器CTの仕組み

CTは、主回路の大電流を二次側の小電流へ変換する機器です。

電流計、電力量計、過電流継電器、地絡継電器などに広く使われます。

一次側は主回路導体そのもの、または一次巻線として構成されます。

二次側には5Aや1Aの電流が流れ、計器や継電器がその値を読み取ります。

CTは電流を扱うため、VTとは二次側の注意点が大きく異なります。

CTには、一次側と二次側の向きを示す極性があります。

端子記号や矢印の向きを誤ると、電力量計では電力の向きが逆に見えることがあります。

三相の電力計測では、電圧信号と電流信号の位相関係が合っていなければ正しい電力になりません。

力率を含む計測では、CT比だけでなく極性と相順の確認が欠かせません。

電力や力率の読みが不自然なときは、CTの向き、相順、電圧回路との組み合わせを順番に確認します。

変流比で一次電流を読み替える

CTの変換比は、一次電流と二次電流の比で表します。

100/5AのCTなら、一次に100Aが流れたとき二次に5Aが流れる設計です。

100/5AのCTでは、変流比は20です。

二次電流が3Aなら、一次電流は約60Aと読み替えられます。

盤面の電流計は、この変流比を反映した目盛にしておく必要があります。

貫通形・巻線形・分割形を使い分ける

CTには、一次側の作り方によっていくつかの構造があります。

貫通形は、主回路の導体やケーブルをCTの窓に通して使う形式です。

巻線形は、CT側に一次巻線を持たせ、比較的小電流の測定に使いやすい形式です。

分割形は、既設ケーブルを外さずに後付けできるため、改造や監視用途で便利です。

零相変流器ZCTは、三相の漏れ電流や地絡電流を検出するために使います。

クランプ式の電流測定は、クランプメーターの使い方にも近い考え方です。

保護用CTは飽和と過電流定数を見る

保護用CTでは、通常時の精度だけでなく、事故時の大電流をどこまで再現できるかが重要です。

短絡事故では、定格電流の何倍もの電流が瞬間的に流れます。

このときCTが磁気飽和すると、二次電流が頭打ちになり、継電器が正しく判断できません。

過電流定数は、過電流領域でどこまで変流性能を保てるかを見る指標です。

一般計器用CTと継電器用CTを同じ感覚で選ぶと、保護協調を崩すおそれがあります。

CTの種類	特徴	向く用途
貫通形CT	導体を窓に通して使います	高圧盤、低圧主幹、一般計測
巻線形CT	一次側にも巻線を持ちます	小電流の計測、精度重視の用途
分割形CT	既設ケーブルへ後付けしやすいです	改造、監視、漏れ電流測定
ZCT	三相の零相電流を検出します	地絡検出、漏電監視

5. 二次側の取り扱い注意

計器用変成器で最も事故につながりやすいのが、二次側の誤った取り扱いです。

CTとVTはどちらも変成器ですが、二次側で禁止される操作が逆になります。

CTは二次開放が危険で、VTは二次短絡が危険です。

この違いを暗記ではなく、電流源と電圧源のイメージで理解しておくと間違いにくくなります。

点検、計器交換、リレー試験の前には、必ず対象がCT回路かVT回路かを確認します。

CT二次側は開放してはいけない

CTの二次側は、一次電流が流れている状態で開放してはいけません。

CTは二次電流を流そうとするため、二次回路が開くと高い電圧が発生します。

この電圧は、感電、端子間放電、絶縁破壊、CTの過熱を招くことがあります。

電流計や継電器を外すときは、先にCT二次側を確実に短絡します。

短絡片や試験端子を使い、二次回路が開かない状態を作ってから作業します。

VT二次側は短絡してはいけない

VTの二次側では、CTとは逆に短絡を避けます。

VTは二次側へ一定の電圧を出すため、短絡すると大きな電流が流れます。

ヒューズが動作すれば被害は限定されますが、保護が不十分だと巻線の焼損につながります。

端子台での誤配線、計器交換時のリード線接触、試験作業中の短絡に注意が必要です。

VT回路は、電圧回路として扱い、短絡させないことを基本にします。

機器	禁止事項	事故につながる理由
CT	二次側の開放	二次側に高電圧が発生し、感電や絶縁破壊の危険があります
VT	二次側の短絡	大電流が流れ、ヒューズ動作やVT焼損につながります

6. 定格・負担VA・確度階級の見方

計器用変成器の選定では、比率だけでなく定格、負担、確度階級を読み取る必要があります。

一次定格が合っていても、負担や確度が不適切なら正しい測定になりません。

保護用途では、過電流領域の特性も確認が必要です。

仕様書の項目は多く見えますが、見る順番を決めれば整理できます。

ここでは、現場で読み間違えやすい三つの項目を中心に説明します。

定格一次値と定格二次値

定格一次値は、主回路側の電圧や電流に合わせる値です。

VTなら一次電圧、CTなら一次電流が、設備の条件に合っている必要があります。

CTの一次電流は、通常負荷電流だけでなく、将来増設や過負荷も考えて選びます。

ただし大きすぎるCTを選ぶと、平常時の二次電流が小さくなり、計器の読みが粗くなります。

余裕を取りつつ、通常運転の範囲で計測しやすい比率にすることが大切です。

負担VAは接続機器と配線の合計で見る

負担VAは、二次側に接続できる計器や継電器の合計負担を表します。

CT回路では、計器そのものの負担に加えて、二次配線の抵抗による負担も無視できません。

負担の合計が定格負担を超えると、誤差が増え、保護用では過電流特性にも影響します。

CT二次側の負担インピーダンスは、概略として次の関係で考えられます。

ここで、 は負担VA、 はCTの二次定格電流です。

5A回路は電流が大きいため、二次配線が長いほど配線抵抗の影響を受けやすくなります。

確度階級は用途で選ぶ

確度階級は、計器用変成器の誤差性能を表す等級です。

数値が小さいほど、定められた条件での誤差が小さいことを意味します。

電力量の取引用や精密な監視では、より高い確度が求められます。

一般の盤面計器では、用途に応じた現実的な確度を選びます。

保護継電器用では、通常時の細かな誤差より、事故時に飽和せず信号を渡せることが重要です。

接地や絶縁の基準と組み合わせる場合は、接地の目的と種類も確認しておくと安全設計につながります。

極性と相順を確認する

計器用変成器は、比率だけ合っていても、極性や相順を誤ると正しく測れません。

CTの一次側方向が逆になると、二次電流の向きも逆になります。

電流計だけなら気付きにくい場合がありますが、電力量計では逆潮流のような表示になることがあります。

VT回路でも、相の取り違えやヒューズ切れがあると、電力や力率の計算が崩れます。

試運転時には、各相の電圧、電流、相順、電力表示をセットで確認します。

遠方の計器盤まで二次配線を引く場合は、配線長による電圧降下や誤配線にも注意します。

配線長と電圧低下の考え方は、電圧降下の計算でも解説しています。

確認項目	見る内容	不足したときの問題
一次定格	回路電圧、負荷電流に合うか	過負荷、読み取り範囲不足が起きます
二次定格	計器や継電器の入力に合うか	計器が使えない、誤配線につながります
負担VA	計器と配線の合計が収まるか	誤差増大、保護特性悪化が起きます
確度階級	計測用か保護用かに合うか	計量誤差、保護誤動作につながります
耐電圧	回路電圧と絶縁条件に合うか	絶縁破壊、感電リスクが高まります

7. 選定手順と計算例

計器用変成器の選定は、仕様書の項目を順に埋めていく作業です。

最初から型番を選ぼうとすると、CT比や負担VAを見落としやすくなります。

まず回路条件を整理し、次に二次側の接続機器を確認します。

最後に、確度階級、過電流特性、据付寸法、端子配列、周波数を確認します。

高圧受電設備では、盤全体の構成と一緒に見ることが重要です。

受電設備の全体像は、キュービクルの構成で解説しています。

関連記事

instant.engineer

Step 1：一次側の電圧と電流を決める

最初に、設備の回路電圧と負荷電流を整理します。

VTでは、6600V回路なのか、低圧回路なのか、相数と結線方式も含めて確認します。

CTでは、変圧器容量、負荷電流、将来増設、短時間過電流を確認します。

三相回路の負荷電流は、概算として容量と電圧から求められます。

力率を含めて概算し、通常運転で計器が読みやすいCT比を選びます。

Step 2：二次側につなぐ機器を洗い出す

次に、二次側に何を接続するかをすべて洗い出します。

電流計、電力量計、保護継電器、変換器、監視装置などを一覧にします。

それぞれの入力定格と消費負担を確認し、合計負担を求めます。

CT回路では、計器だけでなく端子台から継電器までの配線抵抗も負担に含めます。

盤内だけで完結する短い配線と、別盤まで引き回す配線では条件が大きく変わります。

Step 3：確度階級と保護特性を決める

計量目的なら、必要な確度階級を満たすVTやCTを選びます。

一般監視なら、計器の用途に合う現実的な確度で十分な場合もあります。

保護継電器へつなぐCTでは、過電流定数や飽和特性を確認します。

短絡電流が大きい設備では、事故時に継電器が確実に動くことが優先されます。

計測用と保護用を一台で兼用できるかは、メーカー仕様と保護協調で判断します。

計算例：CT比と負担VAを確認する

三相6600V受電で、通常負荷電流が約180Aの設備を考えます。

電流計の読みや将来余裕を考え、CT比を200/5Aとします。

このとき変流比は40で、二次電流4.5Aなら一次電流は180Aです。

二次側に電流計2VA、電力量計1.5VA、継電器3VA、配線負担2VAがあるとします。

合計負担は8.5VAのため、定格負担15VAのCTなら範囲内と判断できます。

ただし保護継電器用として使うなら、短絡時の過電流特性も別に確認します。

現場で起きやすい選定ミスも、事前に確認しておきます。

選定ミスで多いのは、一次定格だけを見て型番を決めてしまうことです。

CT比が大きすぎると、平常時の二次電流が小さくなり、監視値の分解能が悪くなります。

逆に余裕が小さすぎると、過負荷時に計器範囲を超えたり、将来増設に対応できなくなります。

負担VAを見落とすと、計器を追加したあとに誤差が増えることがあります。

保護用CTで過電流定数を見落とすと、事故時にCTが飽和して継電器が遅れるおそれがあります。

VTでは二次ヒューズの溶断を見落とすと、電圧が正常なのに不足電圧として扱われる場合があります。

更新工事では、既設計器の入力定格と新しいCT・VTの二次定格が一致しているかを必ず確認します。

項目	例	確認結果
通常負荷電流	180A	200/5AのCTで読み取りやすい範囲です
変流比	200/5A = 40	二次4.5Aが一次180Aに相当します
合計負担	8.5VA	15VA定格なら余裕があります
保護用途	過電流継電器あり	過電流定数と飽和特性を追加確認します

8. まとめ

計器用変成器とは、高電圧や大電流を計器や保護継電器で扱える値へ変換する機器です。

電圧を変換するVTと、電流を変換するCTをまとめて計器用変成器と呼びます。

VTは高圧を110V系へ下げ、電圧計や電力量計、電圧継電器へ信号を渡します。

CTは大電流を5Aや1Aへ変換し、電流計や保護継電器へ信号を渡します。

CTは二次側の開放が危険で、VTは二次側の短絡が危険です。

選定では、一次定格、二次定格、変成比、負担VA、確度階級を順番に確認します。

計測用は通常範囲の誤差、保護用は事故時の飽和や過電流特性が重要です。

計器用変成器は、測定のための部品であると同時に、高圧設備を安全に監視するための絶縁機器です。
