「電気設備の点検でメガーを当てるけれど、絶縁抵抗の数値は何を意味しているのか」
その意味と正しい測り方を整理してくれるのが、本記事のテーマである絶縁抵抗です。
絶縁抵抗は、電気が漏れずにきちんと絶縁されているかを表す指標で、感電や漏電、火災を防ぐための基本的な安全管理項目です。
電気設備の保守点検では、必ずといってよいほど測定される重要な値です。
本記事では、絶縁抵抗の意味と測定方法から、メガーの使い方、基準値、劣化の原因、測定時の注意点、実務での扱いまでを、図表を交えて体系的に解説します。
1. 絶縁抵抗とは｜電気の漏れにくさ
絶縁抵抗とは、電気を通すべきでない部分が、どれだけ電気を通しにくいかを表す抵抗値です。
絶縁が健全かどうかを数値で判断するための、基本的な指標です。
1-1. 絶縁抵抗の役割
電気機器では、電気が流れるべき導体と、流れてはいけない外箱などが絶縁物で隔てられています。
この絶縁物が、どれだけしっかり電気を遮断できているかを表すのが絶縁抵抗です。
絶縁抵抗が高いほど、電気は漏れにくく、安全な状態だといえます。
逆に低いと、本来流れてはいけない場所に電気が漏れ出している危険があります。
漏れた電気は、感電や漏電火災の原因になります。
絶縁抵抗を測ることは、こうした事故を未然に防ぐための基本的な安全確認なのです。
つまり絶縁抵抗は、電気設備が安全に使える状態かを示すバロメーターです。
数値が下がっていれば、絶縁の劣化や異常を早期に発見できます。
1-2. なぜ絶縁抵抗を測るのか
絶縁物は、時間とともに少しずつ劣化していきます。
湿気や汚れ、熱、経年などによって、絶縁の性能は徐々に低下します。
劣化が進むと、絶縁抵抗が下がり、やがて漏電や地絡といった事故につながります。
そうなる前に、定期的に絶縁抵抗を測って状態を把握することが重要です。
絶縁抵抗の測定は、見えない絶縁の劣化を数値で捉える唯一の手段です。
外観では分からない内部の異常も、数値の変化として表れます。
このため、電気設備の定期点検では絶縁抵抗の測定が義務づけられています。
安全な電気の使用を支える、欠かせない管理項目なのです。
1-3. 絶縁抵抗の単位
絶縁抵抗の単位は、メガオーム（MΩ）を使います。
1メガオームは100万オームで、通常の回路抵抗よりはるかに大きな値です。
絶縁物は本来ほとんど電気を通さないため、抵抗値は非常に大きくなります。
そのため、オームではなくメガオームという大きな単位で表します。
健全な絶縁では数十から数百メガオーム以上、劣化すると1メガオームを下回ることもあります。
桁が大きく違うため、単位の取り違えに注意が必要です。
1-4. 絶縁抵抗と接地抵抗の違い
絶縁抵抗とよく混同されるのが、接地抵抗です。名前は似ていますが、まったく別の指標です。
絶縁抵抗は「電気が漏れないこと」を、接地抵抗は「漏れた電気を大地に逃がせること」を表します。
絶縁抵抗は大きいほど良く、漏れにくいことを意味します。
一方、接地抵抗は小さいほど良く、大地へ電気を流しやすいことを意味します。
両者は、感電を防ぐうえで役割が異なります。絶縁は漏れを防ぐ第一の壁、接地は万一漏れたときの逃げ道です。
大小の良し悪しが逆なので、混同しないよう区別して覚えることが大切です。
電気設備の点検では、この絶縁抵抗と接地抵抗の両方を測定します。
2つの指標で、漏電に対する安全性を多重に確認しているのです。
2. 絶縁抵抗の測定方法
絶縁抵抗は、メガーという専用の測定器で測ります。
その使い方を見ていきましょう。
2-1. メガー（絶縁抵抗計）とは
絶縁抵抗を測る測定器を、メガー（絶縁抵抗計）と呼びます。
内部で高い直流電圧を作り出し、それを測定対象に加えて絶縁抵抗を測ります。
通常のテスターは絶縁抵抗の測定には使えません。
絶縁の良し悪しは、高い電圧をかけたときの漏れ電流で判断する必要があるためです。
メガーは、この高電圧の印加と漏れ電流の測定を1台で行います。
絶縁抵抗の測定には、必ずこのメガーを使います。

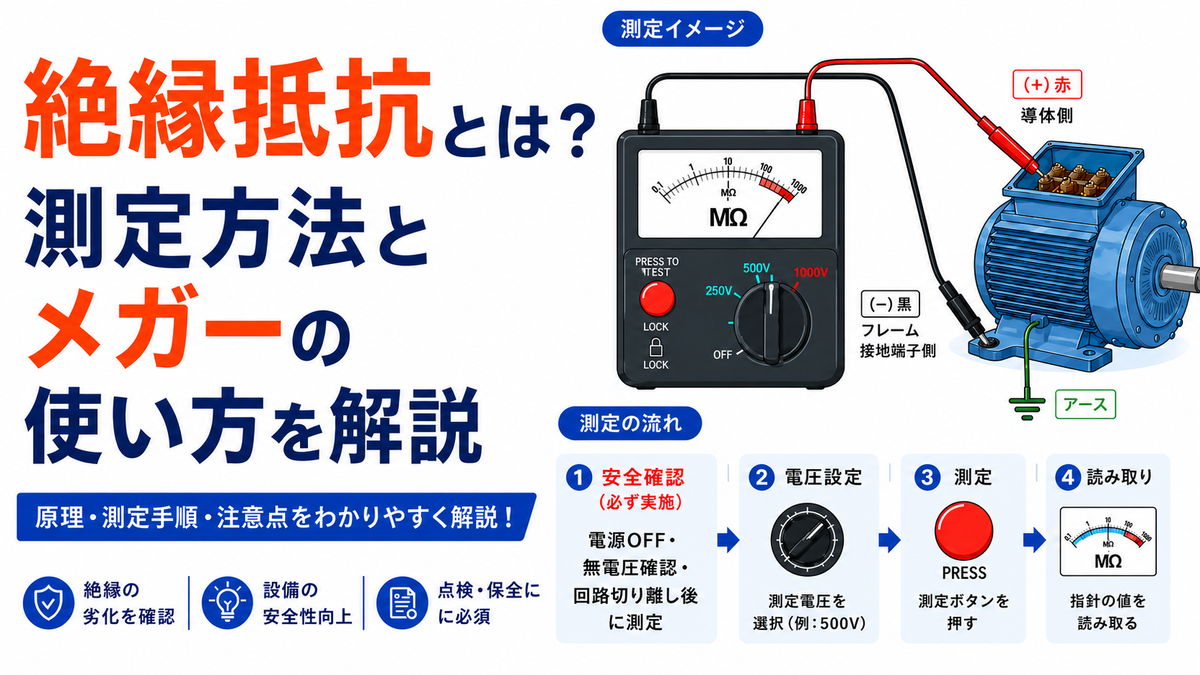

2-2. 測定の手順
測定では、メガーの2本の端子を、導体側と接地側（外箱など）にそれぞれ当てます。
そしてボタンを押すと、高電圧が加わり絶縁抵抗が表示されます。
測定の前には、必ず対象の電源を切っておく必要があります。
通電したまま測ると、正しい値が出ないうえ、機器やメガーを傷める危険があります。
測定する箇所は、電路と大地の間（対地絶縁抵抗）や、電線どうしの間（線間絶縁抵抗）です。
どこの絶縁を確認したいかによって、端子を当てる場所を選びます。
2-3. 印加電圧の選び方
メガーには、加える直流電圧を選べるものがあります。
測定対象の使用電圧に応じて、適切な印加電圧を選びます。
例えば、100Vや200Vの低圧回路には500Vのメガーを使うのが一般的です。
使用電圧が高い設備には、より高い印加電圧のメガーを使います。
印加電圧が高すぎると、健全な機器を傷めることがあります。
逆に低すぎると、絶縁の弱点を正しく検出できないことがあります。
対象に合った印加電圧を選ぶことが、正確で安全な測定の基本です。
機器のマニュアルや規定に従って、適切なレンジを選びましょう。
2-4. 対地絶縁抵抗と線間絶縁抵抗
絶縁抵抗の測定には、対地絶縁抵抗と線間絶縁抵抗の2種類があります。
対地絶縁抵抗は、充電部と接地（大地）の間の絶縁を測るものです。
これは、人が触れる外箱などへの漏れを確認するもので、感電防止の観点で最も重要です。
一方、線間絶縁抵抗は電線どうしの間の絶縁を測り、短絡（ショート）の防止に関わります。
日常の点検では、対地絶縁抵抗の測定が中心になります。
どちらを測るかで端子の当て方が変わるため、目的を意識して測定します。
2種類の測定を使い分けることで、漏電と短絡の両面から絶縁を確認できます。
目的に応じた測定箇所の選択が、正しい点検の第一歩です。
3. 絶縁抵抗の基準値
測った絶縁抵抗が良いか悪いかは、基準値と照らして判断します。
法令で定められた基準を見ていきましょう。
3-1. 法令による基準
低圧の電気設備では、電気設備技術基準によって絶縁抵抗の下限値が定められています。
使用電圧の区分ごとに、最低限保つべき絶縁抵抗の値が決められています。
この基準を下回ると、絶縁が不十分とみなされ、改修が必要になります。
法令で最低値が定められているのは、それだけ安全に直結する項目だからです。
点検では、測定値がこの基準を満たしているかを確認します。
基準を満たさない設備は、漏電や感電のリスクが高い状態だと判断されます。
3-2. 電圧区分ごとの基準値
低圧回路の絶縁抵抗の基準値を、表で整理します。
| 使用電圧の区分 | 絶縁抵抗の下限 |
|---|---|
| 300V以下（対地電圧150V以下） | 0.1 MΩ以上 |
| 300V以下（対地電圧150V超） | 0.2 MΩ以上 |
| 300V超 | 0.4 MΩ以上 |
使用電圧が高い回路ほど、求められる絶縁抵抗の下限も高くなります。
これは、高い電圧ほど漏れたときの危険が大きいためです。
3-3. 基準値はあくまで最低ライン
法令の基準値は、これを下回ってはいけないという最低ラインです。
健全な設備では、基準値よりはるかに高い絶縁抵抗を示すのが普通です。
そのため、基準ぎりぎりの値が出た場合は、すでに劣化が進んでいる可能性があります。
過去の測定値と比べて、低下傾向がないかを見ることも重要です。
数値の絶対値だけでなく、時間的な変化を追うことで、劣化を早期に捉えられます。
基準を満たしていても、低下が続いていれば注意が必要です。
3-4. 高圧設備の絶縁管理
高圧の設備では、絶縁抵抗の測定だけでなく、より厳しい絶縁耐力試験も行われます。
絶縁耐力試験は、規定の高い電圧を一定時間加えて、絶縁が破壊されないことを確認する試験です。
絶縁抵抗測定が「現在の漏れにくさ」を見るのに対し、耐力試験は「高電圧に耐えられるか」を確認します。
新設時や、大きな改修の後などに実施されます。
高圧設備では、変圧器や開閉器など重要な機器の絶縁が、安全に直結します。
そのため、絶縁抵抗の日常測定と耐力試験を組み合わせて、絶縁の健全性を管理します。
高圧機器の絶縁の重要性については、変圧器の記事もあわせて参考になります。
大きな電力を扱うほど、絶縁管理の厳格さが求められます。
高圧機器の代表である変圧器については、以下の関連記事もあわせてご覧ください。
4. 絶縁劣化の原因
絶縁抵抗が下がる原因を知っておくと、対策や予防に役立ちます。
主な原因を見ていきましょう。
4-1. 経年劣化
絶縁物は、長年使ううちに少しずつ劣化していきます。
絶縁材料そのものが、時間とともに性能を失っていくためです。
これは避けられない自然な劣化で、設備の寿命を決める要因のひとつです。
古い設備ほど、絶縁抵抗が下がりやすい傾向があります。
定期的な測定で、経年による低下を把握し、更新の時期を判断します。
劣化が限界に達する前に、計画的に更新することが大切です。
4-2. 湿気と汚損
絶縁抵抗の低下で特に多い原因が、湿気と汚れです。
絶縁物の表面に水分や導電性の汚れが付くと、そこを伝って電気が漏れます。
梅雨の時期や、湿度の高い環境では、絶縁抵抗が一時的に下がることがあります。
ほこりや塩分、油などの汚損も、漏れの経路を作ってしまいます。
湿気による低下は、乾燥させると回復することもあります。
清掃や乾燥で改善する場合もあるため、原因の見極めが重要です。
4-3. 熱と機械的ストレス
過大な熱も、絶縁を劣化させる大きな要因です。
絶縁物は、高温にさらされ続けると硬化やひび割れを起こします。
過負荷による発熱や、放熱不良が、絶縁の寿命を縮めます。
また、振動や曲げといった機械的なストレスも、絶縁被覆を傷めます。
これらの要因が重なると、絶縁の劣化が加速します。
適切な負荷と環境で使うことが、絶縁を長持ちさせるコツです。
4-4. トラッキング現象
絶縁劣化の一種に、トラッキング現象があります。
コンセントやプラグにほこりがたまり、そこに湿気が加わって徐々に絶縁が破壊される現象です。
ほこりと湿気が導電性の経路を作り、微小な放電が繰り返されます。
この放電が絶縁物の表面を炭化させ、やがて発火に至ることがあります。
長期間差しっぱなしのプラグで起こりやすく、火災の原因として知られています。
定期的な清掃と、使わないプラグを抜くことが、トラッキング火災の予防になります。
絶縁の劣化は、こうした身近なところでも起こります。
絶縁抵抗の管理は、大規模設備だけでなく日常の安全にも関わっているのです。
4-5. 吸湿による低下と回復
絶縁抵抗の低下のうち、湿気が原因のものは回復することがあります。
絶縁物が水分を吸って一時的に抵抗が下がっている場合、乾燥させると元に戻ります。
長期間停止していた設備を再稼働する前に、絶縁抵抗が下がっていることがあります。
これは多くの場合、停止中に吸湿したことが原因です。
こうした設備では、ヒーターで温めるなどして乾燥させてから運転します。
乾燥運転によって、絶縁抵抗が基準値まで回復することがあります。
一方、絶縁物そのものが劣化している場合は、乾燥させても回復しません。
回復するかどうかで、一時的な吸湿か本当の劣化かを見分けられます。
5. 測定時の注意点
絶縁抵抗の測定では、安全と正確さのためにいくつかの注意が必要です。
順に見ていきましょう。
5-1. 必ず電源を切る
測定の大原則は、対象の電源を必ず切ることです。
通電したまま測ると、メガーが正しく動作せず、機器も傷めます。
ブレーカーを切り、検電器で電圧がないことを確認してから測定します。
通電中の測定は、感電や短絡の危険も伴います。
安全のためにも正確さのためにも、無電圧の確認は欠かせません。
「測る前に必ず電源を切る」を徹底することが基本です。
5-2. 残留電荷の放電
測定後は、対象に電荷が残っていることがあります。
メガーが高い電圧をかけるため、コンデンサ成分に電荷がたまるのです。
この残留電荷に触れると、感電する危険があります。
測定後は、対象を確実に放電させてから手を触れます。
特に、長いケーブルや大きな機器では、たまる電荷も大きくなります。
測定の前後で放電を行うことが、安全な作業の手順です。
5-3. 電子機器の保護
メガーは高い電圧をかけるため、半導体を含む電子機器を壊すことがあります。
マイコンや電子基板を含む機器には、そのまま高電圧をかけてはいけません。
こうした機器は、測定前に回路から切り離すか、メーカーの指示に従います。
むやみに測定すると、守るべき機器をかえって壊してしまいます。
何を測り、何を測ってはいけないかを見極めることが重要です。
電子機器の絶縁測定には、特に慎重さが求められます。
5-4. 安全な測定の手順
絶縁抵抗の測定は、安全を確保したうえで決まった手順で行います。
まずブレーカーを切り、検電器で無電圧を確認します。
次に、必要に応じて電子機器を切り離し、測定する範囲を整えます。
そのうえでメガーを当て、印加電圧を選んで測定します。
測定後は、残留電荷を放電してから手を触れ、元の状態に戻します。
この一連の流れを守ることで、安全かつ正確な測定ができます。
慣れた作業ほど、手順の省略が事故を招きます。
無電圧確認と放電は、毎回必ず行うことが鉄則です。
6. 絶縁抵抗とオームの法則
絶縁抵抗の考え方は、基本的な電気の法則で理解できます。
オームの法則との関係を見ていきましょう。
6-1. 印加電圧と漏れ電流
絶縁抵抗は、加えた電圧と流れる漏れ電流から計算されます。
これはまさにオームの法則そのものです。
Vは印加電圧、Iは漏れ電流、Rが絶縁抵抗です。
メガーは内部でこの計算を行い、絶縁抵抗を表示しています。
漏れ電流が小さいほど、絶縁抵抗は大きく、絶縁が良好だとわかります。
絶縁抵抗の測定も、オームの法則の応用にほかなりません。
6-2. 漏れ電流の意味
絶縁が劣化すると、本来流れてはいけない漏れ電流が増えていきます。
同じ電圧をかけても、絶縁抵抗が低いほど大きな漏れ電流が流れます。
例えば、500Vを加えて漏れ電流が0.5mAなら、絶縁抵抗は1メガオームと計算できます。
漏れ電流が小さいほど、抵抗値は大きくなります。
この漏れ電流が、感電や漏電火災のもとになります。
絶縁抵抗を高く保つことは、漏れ電流を小さく抑えることと同じ意味です。
6-3. 活線での漏れ電流測定
メガーによる絶縁抵抗測定は、電源を切る必要があるという制約があります。
そのため、止められない設備では、電気を流したまま漏れ電流を測る方法も使われます。
クランプ式の漏れ電流計を使えば、運転を止めずに漏れ電流を測定できます。
とくに、絶縁劣化による漏れ電流（Ior）だけを取り出して測る方式が、近年広く使われています。
これにより、設備を停止せずに絶縁の状態を監視できます。
連続運転が求められる工場などで、有効な手段です。
絶縁抵抗測定（停電）と漏れ電流測定（活線）を使い分けることで、状況に応じた点検ができます。
どちらも、絶縁の健全性を確認するための重要な手法です。
7. 実務での絶縁抵抗管理
絶縁抵抗は、電気設備の保守で日常的に管理される項目です。
実務での扱いを見ていきましょう。
7-1. 定期点検
絶縁抵抗の測定は、電気設備の定期点検の中心的な項目です。
定められた周期で測定し、基準値を満たしているかを確認します。
測定値は記録し、過去のデータと比較して傾向を見ます。
低下が続いていれば、劣化が進んでいるサインとして対応します。
地道な測定の積み重ねが、設備の安全を支えます。
記録を残すことで、更新時期の判断にも役立ちます。
7-2. 低下時の対応
絶縁抵抗が基準を下回ったら、原因を特定して対応します。
まず、湿気や汚れによる一時的な低下でないかを確認します。
清掃や乾燥で回復すれば、絶縁物そのものは健全な可能性があります。
回復しない場合は、絶縁物の劣化が進んでいると判断し、修理や交換を検討します。
どの部分の絶縁が低下しているかを切り分けることも重要です。
回路を分けて測定し、問題のある箇所を特定します。
7-3. 安全の確保
絶縁抵抗の管理は、最終的には人の安全を守るための作業です。
絶縁が健全であれば、機器に触れても感電する心配がありません。
絶縁抵抗の測定とあわせて、接地（アース）が正しく行われているかも確認します。
絶縁と接地は、感電を防ぐための両輪の関係にあります。
絶縁抵抗を適切に管理することが、安全な電気設備の基礎になります。
地味ですが、事故を防ぐうえで最も重要な点検項目のひとつです。
7-4. 絶縁監視と予防保全
重要な設備では、絶縁の状態を常時監視する絶縁監視装置が使われます。
漏れ電流を常に測り、絶縁が低下したら警報を出す仕組みです。
定期点検が一定周期での確認なのに対し、絶縁監視装置は24時間休まず見張ります。
異常をいち早く検知できるため、事故を未然に防ぐ予防保全に役立ちます。
絶縁の劣化は、ある日突然ではなく、徐々に進むことが多いものです。
常時監視や定期測定でその傾向を捉えれば、計画的に対処できます。
故障してから直すのではなく、劣化の兆候をつかんで先回りする。
これが、絶縁管理における予防保全の考え方です。
まとめ
本記事では、電気の漏れにくさを表す「絶縁抵抗」について、その意味と測定方法から、メガーの使い方、基準値、劣化の原因、測定時の注意点、実務での管理までを体系的に解説しました。
絶縁抵抗は、加えた電圧と漏れ電流の比 で表され、メガーを使って測定します。
低圧回路では使用電圧の区分ごとに下限値が法令で定められており、これを満たすことが安全の条件です。
測定では必ず電源を切り、残留電荷の放電や電子機器の保護に注意する必要があります。
絶縁抵抗は、感電や漏電を防ぐための最も基本的な安全管理項目です。
正しい測定方法と基準値を押さえ、接地やブレーカーといった電気設備の安全技術へと理解を広げていってください。
