「オームの法則は使えるのに、電源が2つある回路になると急に解けなくなる」
電気回路の学習で、多くの方がぶつかるのがこの壁です。
その壁を越えるための強力な武器が、本記事のテーマであるキルヒホッフの法則です。
キルヒホッフの法則は、電流則と電圧則という2つの法則からなり、これを使えば電源が複数あるような複雑な回路でも、連立方程式として確実に解けるようになります。
本記事では、キルヒホッフの電流則（KCL）と電圧則（KVL）の意味から、符号の決め方、連立方程式での解き方の手順、具体的な計算例、そして実務での使いどころまでを、数式と図表で体系的に解説します。
- 1. キルヒホッフの法則とは｜回路解析の基本法則
- 2. キルヒホッフの電流則（KCL）
- 3. キルヒホッフの電圧則（KVL）
- 4. 符号の決め方｜向きの規約
- 5. 連立方程式での解き方
- 6. 実務での使いどころと注意点
- まとめ
1. キルヒホッフの法則とは｜回路解析の基本法則

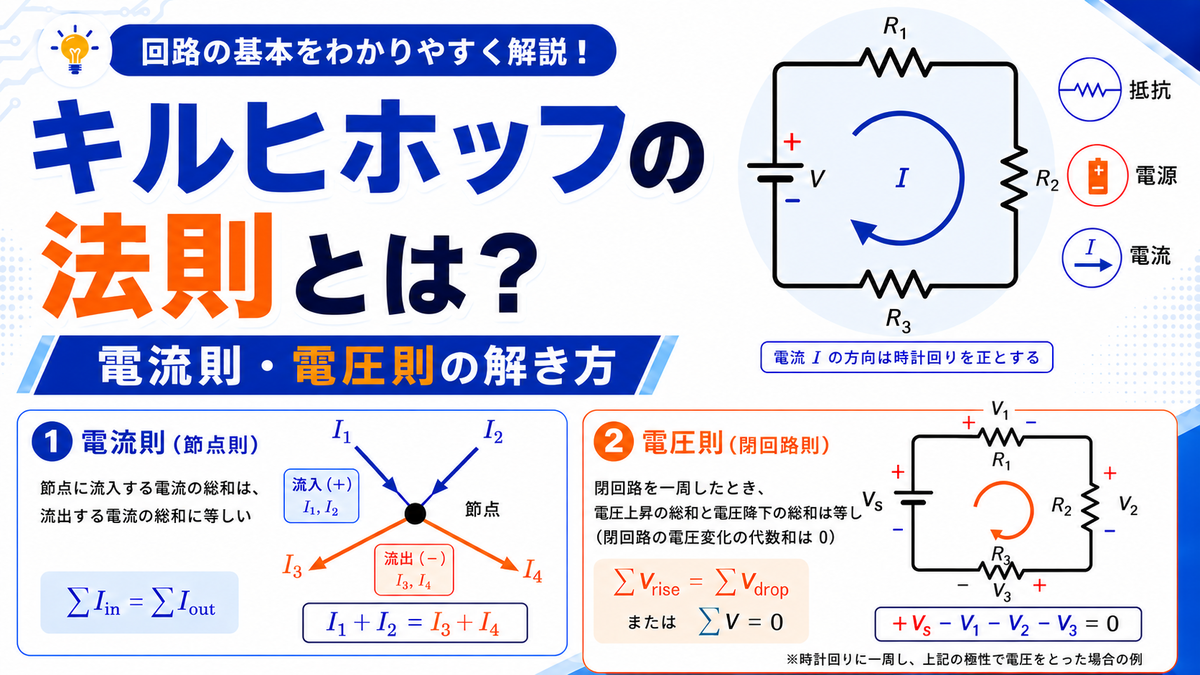

キルヒホッフの法則とは、電気回路における電流と電圧の関係を表す2つの基本法則の総称です。
1845年に物理学者グスタフ・キルヒホッフによってまとめられました。
2つの法則とは、電流に関する「電流則（KCL）」と、電圧に関する「電圧則（KVL）」です。
この2つを組み合わせることで、あらゆる直流回路を方程式として解くことができます。
1-1. オームの法則だけでは解けない回路
抵抗が1つや、単純な直列・並列だけの回路なら、オームの法則と合成抵抗の計算だけで解けます。
しかし、電源が2つ以上あったり、抵抗が複雑に絡み合ったりすると、それだけでは手に負えなくなります。
どの抵抗が直列でどれが並列か、単純には判別できない回路が出てくるからです。
そうした回路を体系的に解くために生まれたのが、キルヒホッフの法則です。
キルヒホッフの法則は、回路の各部に流れる電流を未知数とし、連立方程式を立てて解く点が特徴です。
つなぎ方の見極めに頼らず、機械的に方程式へ落とし込めるのが強みです。
1-2. 2つの法則の概要
電流則は「分かれ道での電流の出入りはつり合う」という法則です。
電圧則は「ひと回りすると電圧の合計はゼロになる」という法則です。
どちらも、自然界の保存則（電荷の保存とエネルギーの保存）に根ざした普遍的な法則です。
難しそうに見えますが、いずれも直感的に理解できる内容です。
1-3. 知っておきたい3つの用語
キルヒホッフの法則を使うには、回路の構造を表す3つの用語を押さえておくと理解がスムーズです。
| 用語 | 意味 |
|---|---|
| 枝（ブランチ） | 抵抗や電源が並ぶ、電流が流れる1本の経路 |
| 節点（ノード） | 3本以上の枝が集まる接続点 |
| 閉路（ループ） | 枝をたどって元に戻る、閉じた経路 |
電流則は節点について、電圧則は閉路について立てる法則です。
この対応を意識すると、どちらの法則をどこに適用すべきか迷わなくなります。
2. キルヒホッフの電流則（KCL）
電流則（KCL）は、回路の分岐点（節点）に流れ込む電流と流れ出す電流が等しいという法則です。
第一法則とも呼ばれます。
2-1. 電流則の内容
ある節点について、流れ込む電流の合計は、流れ出す電流の合計に等しくなります。
流れ込む向きを正、流れ出す向きを負とすれば、節点に集まる電流の総和はゼロと表せます。
水道管の分岐で、入ってくる水量と出ていく水量が一致するのと同じイメージです。
2-2. 電流則の計算例
ある節点に2Aと3Aの電流が流れ込み、そこから2方向へ電流が流れ出すとします。
一方の流出電流が4Aのとき、もう一方の流出電流を求めます。
これを解くと となります。
流入の合計5Aと流出の合計5Aがつり合っていることが確認できます。
2-3. 電流則は電荷保存の表れ
電流則が成り立つのは、電荷が節点で生まれたり消えたりしないからです。
入ってきた電荷は必ずどこかへ出ていくため、出入りは必ずつり合います。
つまり電流則は、電荷保存の法則を回路の言葉で表したものです。
この背景を知っておくと、法則を単なる暗記ではなく原理として理解できます。
2-4. 節点が複数あるときの考え方
回路に節点が複数あるときは、それぞれの節点で電流則を立てられます。
ただし、すべての節点で式を立てると、式どうしが重複してしまう場合があります。
独立した式の数は、節点の数から1を引いた数になります。
例えば節点が3つある回路なら、独立した電流則の式は2つです。
残り1つの節点の式は、他の式から自動的に導かれるため、改めて立てる必要はありません。
必要な式の数を把握しておくと、無駄な計算を省いて効率よく解けます。
1-4. キルヒホッフの法則が使える条件
キルヒホッフの法則は、ほとんどの電気回路でそのまま使える非常に汎用性の高い法則です。
抵抗が線形であっても非線形であっても、電流則と電圧則自体は成り立ちます。
ただし、ダイオードのような非線形素子を含む回路では、抵抗のように一次式で表せないため、連立方程式が複雑になります。
その場合でも、素子の電圧電流特性とキルヒホッフの法則を組み合わせれば解析できます。
また、高周波回路では配線のもつインダクタンスや容量の影響が無視できなくなります。
そうした効果を素子として回路に含めれば、キルヒホッフの法則の枠組みはそのまま使えます。
3. キルヒホッフの電圧則（KVL）
電圧則（KVL）は、回路の中の任意の閉じた経路（閉路）を一周すると、電圧の合計がゼロになるという法則です。
第二法則とも呼ばれます。
3-1. 電圧則の内容
閉路を一周したとき、電源による電圧の上昇分と、抵抗による電圧降下分はつり合います。
これは、電源が供給した電圧をすべて抵抗が消費する、と言い換えることもできます。
登った高さと下った高さの合計がゼロになる、山道のひと回りに似ています。
3-2. 電圧則の計算例
起電力10Vの電源に、3Ωと2Ωの抵抗を直列につないだ閉路を考えます。
流れる電流をIとすると、電圧則より次の式が立ちます。
これを解くと です。
電源の10Vが、2つの抵抗の電圧降下6Vと4Vにすべて配分されていることがわかります。
3-3. 電圧則はエネルギー保存の表れ
電圧則が成り立つのは、電荷が回路を一周して元の位置に戻ると、エネルギーの状態も元に戻るからです。
電源で得たエネルギーは、抵抗ですべて消費されてつり合います。
つまり電圧則は、エネルギー保存の法則を回路の言葉で表したものです。
電流則と電圧則は、保存則という同じ土台から生まれた兄弟のような関係にあります。
3-4. 電圧則を立てるときのコツ
電圧則を立てるときは、まず一周する向き（時計回りなど）を1つ決めておきます。
その向きに沿って閉路をたどり、出会う電源と抵抗の電圧を順に足していきます。
電源は、一周の向きにマイナス極からプラス極へ通るなら電位が上がる、と考えます。
抵抗は、電流と同じ向きにたどるなら電圧降下、逆向きなら電圧上昇として扱います。
一周して足し合わせた結果がゼロになる、というのが電圧則の使い方です。
向きさえ最初に決めてしまえば、あとは機械的にたどるだけで式が立てられます。
3-5. 2つの電源を含む単一ループの例
同じ向きに10Vと4Vの電源が入った1つのループに、6Ωの抵抗がある場合を考えます。
2つの電源が同じ向きなら、電圧則より起電力の和が抵抗の電圧降下に等しくなります。
これを解くと です。
もし4Vの電源が逆向きなら、左辺は となり、電流は1Aに変わります。
このように、電源の向きが式の符号に直接効いてきます。
電源の極性を正しく式に反映することが、電圧則を使ううえでの要点です。
4. 符号の決め方｜向きの規約
キルヒホッフの法則で間違えやすいのが、電圧や電流の符号の扱いです。
あらかじめ向きのルールを決めておくと、機械的に方程式を立てられます。
| 対象 | 正とする向き | 負とする向き |
|---|---|---|
| 電流（電流則） | 節点へ流れ込む | 節点から流れ出す |
| 起電力（電圧則） | 一周の向きに電位が上がる | 一周の向きに電位が下がる |
| 電圧降下（電圧則） | 一周の向きと電流が逆 | 一周の向きと電流が同じ |
大切なのは、最初に決めた向きを最後まで一貫して使うことです。
仮に向きを逆に仮定しても、計算結果の符号がマイナスになるだけで、正しい答えにたどり着けます。
つまり、電流の向きが事前にわからなくても問題ありません。
とりあえず向きを仮定して式を立て、符号で実際の向きを判断すればよいのです。
4-1. 電流則の数値例で符号を確認する
符号の感覚を、電流則の数値例でつかんでみます。
ある節点に5Aが流れ込み、2つの枝へ流れ出しているとします。一方が3Aのとき、もう一方を求めます。
これより です。
もし計算結果が負になったなら、その枝は実際には流れ出しではなく流れ込みだった、という意味になります。
このように、流れ込みを正、流れ出しを負と決めておけば、向きが不明でも式を立てられます。
符号は実際の向きを教えてくれる情報として活用できます。
5. 連立方程式での解き方
キルヒホッフの法則の真価は、複数の未知数を含む回路を連立方程式で解ける点にあります。
ここでは標準的な解法の手順を示します。
5-1. 解き方の手順
キルヒホッフの法則を使った回路は、次の手順で解きます。
- 各枝に流れる電流の向きを仮定し、記号を割り当てる
- 各節点で電流則を立てる
- 独立した各閉路で電圧則を立てる
- 未知数の数だけ式を集め、連立方程式として解く
- 結果が負なら、仮定した向きが逆だったと判断する
立てる式の数は、未知の電流の数と一致させる必要があります。
電流則と電圧則を必要な数だけ組み合わせれば、必ず解ける形になります。
5-2. 2ループ回路の例題
2つの電源を含む回路で、各枝の電流を求める流れを考えます。
枝電流を 、
、
と仮定します。
まず節点で電流則を立てると、次の関係が得られます。
次に2つの閉路でそれぞれ電圧則を立て、抵抗値と起電力を使って式にします。
これで未知数3つに対して式が3つそろい、連立方程式として解けます。
あとは代入法や加減法で解くだけで、各枝の電流が一意に求まります。
電源が複数あっても、この手順なら迷わず答えにたどり着けます。
5-3. 数値を入れて解く例
具体的な数値で、連立方程式を解く流れを確認します。
2つの閉路について電圧則を立てたところ、次の2式が得られたとします。
さらに節点での電流則から、 の関係があります。
これを上の2式に代入して整理すると、 と
の連立方程式になります。
これを加減法で解くと、 A、
A と求まります。
このとき A となり、元の式に代入すると両式が成り立つことを検算で確認できます。
もし計算結果が負になった場合は、最初に仮定した電流の向きが実際と逆だっただけです。
その場合も、大きさはそのまま正しい値として使えます。
5-4. 検算とよくあるミス
連立方程式を解いたら、必ず検算する習慣をつけると安心です。
求めた電流を元の式に代入し、左辺と右辺が一致するかを確認します。
また、各閉路で電圧則がゼロになっているか、各節点で電流則が成り立っているかも検算になります。
電源が供給した電力と、抵抗が消費した電力の合計が一致するかを見るのも有効です。
よくあるミスは、符号の取り違えと式の数の不足です。
未知数の数と式の数が一致しているか、向きの仮定を図に書き込んだか、この2点を確認するだけで誤りは大きく減ります。
5-5. メッシュ電流法という近道
未知数を減らして効率よく解く方法として、メッシュ電流法（網目電流法）があります。
これは、各閉路に「ループ電流」という仮想の電流を割り当てて解く方法です。
枝ごとの電流を未知数にする代わりに、閉路ごとの電流を未知数にするため、未知数の数を減らせます。
各メッシュについて電圧則を立てるだけで、電流則を別に立てる必要がなくなるのが利点です。
実際の枝電流は、隣り合うループ電流の差として後から求められます。
本質はキルヒホッフの法則そのものなので、基本を理解していれば自然に使いこなせます。
5-6. 2つの法則の対応を整理する
電流則と電圧則は、対になる性質を持っています。混同しないよう、対応を表にまとめます。
| 項目 | 電流則（KCL） | 電圧則（KVL） |
|---|---|---|
| 対象 | 節点 | 閉路 |
| 内容 | 電流の出入りの和がゼロ | 電圧の和がゼロ |
| 根拠 | 電荷保存 | エネルギー保存 |
| 立てる式の数 | 節点の数−1 | 独立な閉路の数 |
「電流則は節点・電荷保存、電圧則は閉路・エネルギー保存」と対で覚えるのが効果的です。
この対応を押さえておけば、どちらの法則をどこで使うべきか迷わなくなります。
6. 実務での使いどころと注意点
キルヒホッフの法則は、教科書の例題だけでなく、実際の回路設計や解析の基礎として広く使われています。
回路シミュレータが内部で行っている計算も、突き詰めればキルヒホッフの法則の連立です。
6-1. どんな回路でも適用できる
キルヒホッフの法則は、直流だけでなく交流回路にもそのまま拡張できます。
抵抗をインピーダンスに置き換えれば、交流の複雑な回路も同じ枠組みで解析できます。
つまり、ここで学ぶ考え方は電気回路全体に通用する普遍的なものです。
まず直流でしっかり身につけておくことが、応用への近道になります。
6-2. 計算ミスを防ぐコツ
実務でつまずく原因の多くは、符号の取り違えと式の数の不足です。
向きの仮定を図に書き込み、未知数の数と式の数が一致しているかを必ず確認します。
地道に思えますが、この確認を習慣にするだけで誤りは大きく減ります。
キルヒホッフの法則の土台にあるオームの法則とあわせて、基本を確実に押さえておきましょう。
回路計算の土台となるオームの法則は、以下の関連記事で詳しく解説しています。
6-3. 他の解法との関係
キルヒホッフの法則は、より高度な回路解析の手法の土台にもなっています。
例えば節点電位法は、各節点の電位を未知数として電流則を立てる方法で、本質はキルヒホッフの法則そのものです。
また、複数の電源を1つずつ単独で考えて足し合わせる「重ね合わせの理」も、線形回路で成り立つ便利な定理です。
これらの手法を使うと、未知数を減らして計算を効率化できます。
ただし、どの手法も最終的にはキルヒホッフの法則に行き着きます。
まずは電流則と電圧則を確実に使えるようにしておくことが、応用への最短ルートです。
6-4. テブナンの定理への発展
キルヒホッフの法則を土台に、回路を大きく簡略化するテブナンの定理という強力な手法もあります。
これは、複雑な回路を「1つの電源と1つの抵抗」に置き換えてしまう考え方です。
注目したい部分以外の回路を、等価な電源と内部抵抗にまとめることで、計算が一気に簡単になります。
負荷を変えながら何度も計算したいときに、特に威力を発揮します。
このテブナンの定理も、等価電源を求める過程ではキルヒホッフの法則を使います。
基本則を確実に身につけておけば、こうした応用手法もスムーズに理解できます。
6-5. 回路シミュレータの土台でもある
SPICEに代表される回路シミュレータも、内部ではキルヒホッフの法則を使って動いています。
回路のすべての節点と枝について電流則と電圧則を立て、巨大な連立方程式を数値的に解いているのです。
手計算では現実的でない大規模な回路でも、コンピュータなら同じ原理で一気に解けます。
つまりキルヒホッフの法則は、現代の回路設計ツールの根幹をなす理論でもあります。
手計算で基本を理解しておくと、シミュレータの結果が妥当かどうかも判断できるようになります。
法則の意味を押さえることは、ツールを正しく使ううえでも欠かせません。
まとめ
本記事では、複雑な回路を連立方程式で解くための「キルヒホッフの法則」について、電流則と電圧則の意味から符号の決め方、解き方の手順、計算例、実務での使いどころまでを体系的に解説しました。
電流則（KCL）は、節点での電流の出入りがつり合うという法則で、電荷保存に基づいています。
電圧則（KVL）は、閉路を一周すると電圧の合計がゼロになるという法則で、エネルギー保存に基づいています。
この2つを組み合わせ、未知数の数だけ式を立てて連立方程式として解けば、電源が複数あるような回路でも確実に答えが求まります。
符号は最初に決めた向きを一貫して使い、結果が負なら向きが逆だったと判断すれば問題ありません。
オームの法則の次のステップとして、キルヒホッフの法則をぜひ自分の手で使えるようにしてください。
