ラビリンスシールとは？非接触の原理と選定

高速で回る軸にシールを当てると、摩耗や発熱がすぐ問題になります。

一方で、すきまを大きく取れば油やガス、粉じんの漏れを止められません。

この矛盾を、迷路状の流路で緩和するのがラビリンスシールです。

軸に触れない非接触構造のため、高速回転や高温環境でも使いやすい特徴があります。

本記事では、ラビリンスシールの原理、接触シールとの違い、構造の種類、設計・選定の注意点まで解説します。

1. ラビリンスシールとは：迷路で漏れを減らす非接触シール

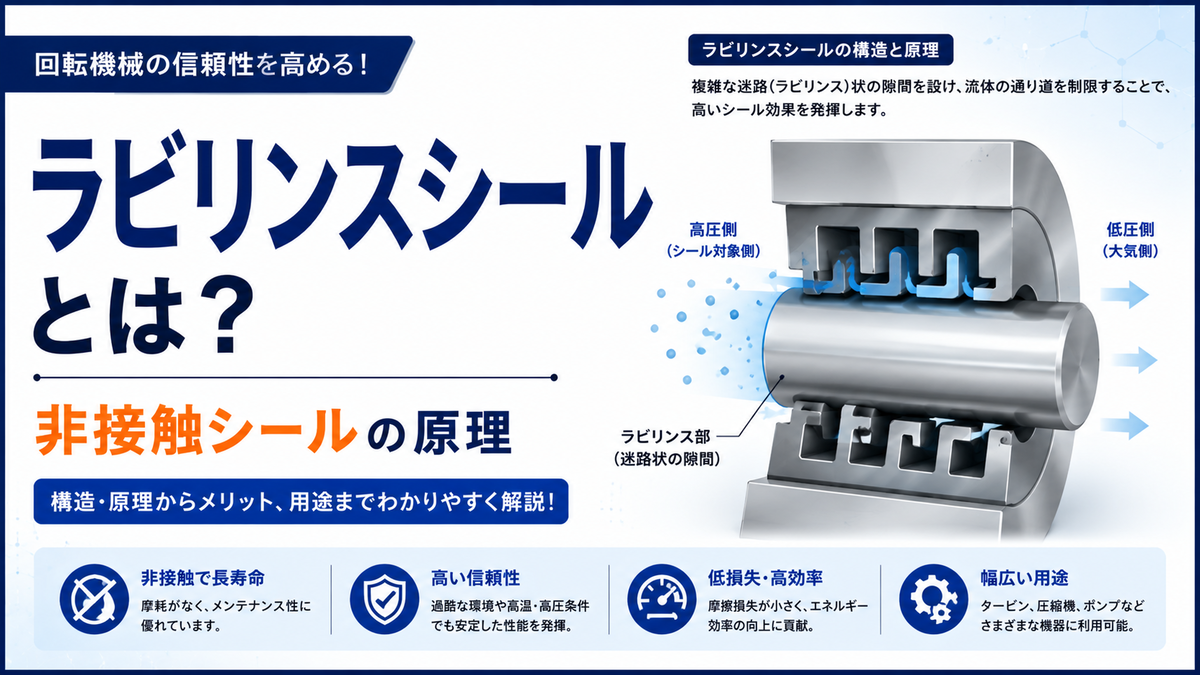

ラビリンスシールとは、回転軸と固定側部品の間に迷路状のすきまを作り、流体や異物の通過を妨げるシール構造です。

ラビリンスは迷路を意味し、まっすぐ抜けられない複雑な流路を作ることが名前の由来です。

接触して押さえ込むのではなく、細いすきま、段差、膨張室を組み合わせて流れのエネルギーを失わせます。

そのため、オイルシールのように軸へ密着させる方式とは考え方が大きく異なります。

非接触であることが最大の特徴

ラビリンスシールの最大の特徴は、シール部が軸に接触しないことです。

回転軸とシール先端の間には、意図的に小さなクリアランスを残します。

このすきまがあるため、軸が高速で回ってもシールリップがこすれず、摩擦熱や摺動摩耗を大きく抑えられます。

接触シールで問題になる軸の摩耗溝、焼付き、リップの劣化が起こりにくい点が強みです。

高速軸、タービン、圧縮機、ポンプ、ブロワ、軸受ハウジングなどで使われる理由もここにあります。

漏れをゼロにする部品ではない

ラビリンスシールは、漏れを完全に止めるシールではありません。

非接触である以上、軸とシールの間には必ず流路が残るため、わずかな漏れや通気は発生します。

目的は、漏れをゼロにすることではなく、圧力差や異物の侵入を実用上問題ない範囲まで下げることです。

漏れを絶対に許容できない薬液、真空、危険ガスでは、メカニカルシールやパッキンとの併用を考えます。

ラビリンスシールは、完全密封よりも長寿命、低摩擦、高速対応を優先する場面で力を発揮します。

たとえば軸受を粉じんから守る目的なら、多少の空気の出入りよりも、摩耗せず長期間使えることが重要になります。

反対に危険な液体を外へ漏らせない装置では、ラビリンス単体で済ませず、別の密封方式と組み合わせます。

2. 非接触シールの原理：圧力降下と渦で漏れを減らす

ラビリンスシールの原理は、流体を狭いすきまへ通し、その直後の広い空間で膨張させることです。

細いすきまでは流れが絞られ、広い部屋では速度エネルギーが渦や乱れとして失われます。

この絞りと膨張を何段も繰り返すことで、入口側と出口側の圧力差を少しずつ消費します。

配管の急拡大や急縮小で圧力損失が生じるのと同じく、ラビリンス内部でも流れに抵抗を与えます。

すきまが漏れ量を左右する

漏れ量に最も強く効く設計要素が、歯先と軸のすきまです。

すきまが小さいほど流路断面積が狭くなり、同じ圧力差でも通過できる流量は小さくなります。

考え方を単純化すると、漏れは流路面積と圧力差に支配されます。

ここで は漏れ量、 はすきまの有効断面積、 は圧力差、 は流体密度です。

実際には圧縮性、回転、渦、段数、流路形状が加わるため、設計ではメーカー資料や実機条件で確認します。

膨張室でエネルギーを失わせる

ラビリンスシールでは、狭いすきまの後ろに膨張室を設けます。

流体が急に広い空間へ出ると、速度の一部が渦や乱れに変わり、元の圧力としては戻りにくくなります。

この損失を各段で積み重ねることで、出口側へ向かう流れを弱くします。

単なる長いすきまではなく、絞りと膨張を繰り返す構造に意味があります。

流体のエネルギー収支を理解するには、ベルヌーイの定理や圧力損失の考え方が役立ちます。

回転による遠心効果も利用する

回転軸まわりのラビリンスシールでは、流体や潤滑油に遠心力が働きます。

軸に付いた油滴や水滴は、回転によって外側へ飛ばされ、シール奥へ入り込みにくくなります。

特に軸受用のラビリンスでは、侵入した異物を内部へ進ませず、途中で排出しやすい形にすることが重要です。

単にすきまを狭くするだけでなく、排出溝、ドレン、グリース通路を含めて設計します。

回転機械では、流体の圧力差と遠心効果を組み合わせてシール性能を作ります。

3. 接触シールとの違い：密封性と寿命のトレードオフ

シールには、軸や相手面に接触して漏れを止める接触シールと、すきまで漏れを抑える非接触シールがあります。

ラビリンスシールを選ぶかどうかは、この違いを理解して判断します。

接触シールは密封性に優れますが、摩擦、発熱、摩耗が避けられません。

ラビリンスシールは漏れが残る代わりに、摩耗しにくく高速や高温に向きます。

項目	ラビリンスシール	接触シール
接触状態	軸とすきまを持つ非接触	リップや面が軸に接触
漏れ	少量の漏れを許容する	漏れを小さく抑えやすい
摩耗	通常運転では小さい	摺動部が摩耗する
高速回転	向いている	発熱や寿命に注意
代表例	軸受保護、タービン、圧縮機	オイルシール、Oリング、パッキン

オイルシールやOリングとの違い

オイルシールは、リップを軸へ押し付けて油の漏れを止めます。

Oリングは、ゴムの弾性を利用して溝内で圧縮され、静止部や低速部を密封します。

これらは漏れを小さくできますが、接触面の粗さ、潤滑、温度、偏心、圧力で寿命が変わります。

ラビリンスシールは接触面を持たないため、摺動面の摩耗には強い一方、構造上の漏れは残ります。

接触シールの代表であるOリングや、軸の表面管理に関わる表面粗さRaと比べると、設計思想の違いが分かりやすくなります。

高速・高温では非接触が有利になる

高速回転では、接触シールのリップ速度が大きくなり、摩擦熱と摩耗が増えます。

温度が高い環境では、ゴム材料や樹脂材料の硬化、膨潤、劣化も問題になります。

ラビリンスシールは軸へ押し付けないため、周速が高い機械でも発熱を抑えやすい利点があります。

ただし、軸振れや熱変形で一時的に接触すれば、歯先の損傷やかじりが起こります。

非接触だから何も考えなくてよいのではなく、運転中のすきまを確保する設計が必要です。

4. 構造の種類：ストレート形・段付き形・くし歯形

ラビリンスシールには、いくつかの代表的な構造があります。

基本は、軸方向に歯や段差を並べて、流体が通る経路を長く複雑にすることです。

求める漏れ量、加工しやすさ、軸の振れ、組付け性によって形を選びます。

構造が複雑になるほど性能は高めやすくなりますが、加工費や接触リスクも増えるため注意が必要です。

ストレート形と段付き形

ストレート形は、軸と固定側の間に同じ径の狭いすきまを連続して設ける基本形です。

構造が単純で加工しやすく、一般的な軸受まわりの異物侵入防止やグリース保持に使いやすい形式です。

段付き形は、軸径やケーシング径を段階的に変え、流れの向きを変化させながら圧力を落とします。

ストレート形よりも流れを乱しやすく、同じ長さでも漏れを減らしやすい場合があります。

ただし段差が増えるほど、同軸度や組立精度の影響を受けやすくなります。

くし歯形とインターロック形

くし歯形は、薄い歯を軸方向に複数並べる形式です。

各歯先で流れを絞り、その後ろの室で渦を作るため、圧力差を段階的に消費できます。

さらに回転側と固定側の歯をかみ合わせるインターロック形では、流路がより複雑になります。

高圧差や高性能を狙う場合に有利ですが、接触時の損傷リスクや加工精度の要求も上がります。

蒸気タービンや圧縮機では、歯先の接触に備えて相手材より柔らかい材料やアブレイダブル材を使う設計もあります。

軸側歯と固定側歯の考え方

ラビリンスの歯は、回転軸側に設ける場合と固定側に設ける場合があります。

回転側に歯を設けると遠心効果を使いやすく、付着した油や水を外へ飛ばしやすくなります。

固定側に歯を設けると、回転部品の加工を減らせるため、組立や保守がしやすい場合があります。

どちらが絶対に優れているというより、軸径、回転数、相手材、保守方法、加工費で決めます。

重要なのは、運転中に歯先が軸へ強く当たらない位置関係を保つことです。

歯が回転側にある場合は、遠心力で歯先がわずかに外側へ広がることも考えます。

固定側に歯を置く場合でも、ハウジングの熱変形や組付け時の偏心で、すきまが片側だけ小さくなることがあります。

5. 主な用途：軸受保護・タービン・ポンプで使われる

ラビリンスシールは、完全密封ではなく、長寿命で低摩擦な保護をしたい場所に使われます。

特に回転軸まわりでは、外部からの粉じんや水分を防ぎ、内部の潤滑剤を保持する目的で多用されます。

高温・高速・大径軸のように接触シールが厳しい条件では、ラビリンスが有力な候補になります。

一方で、静止した配管継手や完全な液封を目的とする場所には、別のシール方式が適します。

軸受の異物侵入防止と潤滑保持

軸受まわりでは、外部からの粉じん、水、切粉、洗浄液が寿命低下の大きな原因になります。

ラビリンスシールは、異物が軸受へ直進できない経路を作り、途中で落としたり排出したりします。

同時に、内部のグリースや油が外へ流れ出ることも抑えます。

軸受の寿命は荷重や回転数だけでなく、潤滑状態と異物管理にも大きく左右されます。

軸受保護の考え方は、ベアリングの寿命計算と組み合わせて見ると理解しやすくなります。

タービン・圧縮機・ブロワでの漏れ低減

蒸気タービンや圧縮機では、回転軸が高速で回り、軸封部に大きな圧力差が生じます。

接触シールを強く押し付けると、発熱、摩耗、焼付きのリスクが高くなります。

そこで、ラビリンスシールで圧力を段階的に落とし、流体の漏れを許容範囲に抑えます。

圧縮機では、プロセスガスの漏れを減らすために、ドライガスシールやパージガスと組み合わせる場合もあります。

用途によっては、単体の部品ではなく、機械全体の軸封システムとして設計します。

ポンプ・ギヤボックス・搬送設備での利用

ポンプでは、軸受箱へ水や薬液が入らないようにする補助シールとして使われます。

ギヤボックスでは、内部の油を保持しながら外部から粉じんが入ることを防ぎます。

粉体搬送設備や屋外機械では、異物侵入防止を目的にエアパージ付きラビリンスを使うこともあります。

液体を扱う回転機械では、吸込条件や気泡の発生も別の問題になります。

ポンプまわりでは、キャビテーションや動粘性係数も、漏れや潤滑の検討と関係します。

6. 設計パラメータ：すきま・段数・圧力差を見る

ラビリンスシールの性能は、一つの寸法だけでは決まりません。

すきま、歯数、歯先形状、膨張室の大きさ、軸方向長さ、圧力差、回転速度、流体の性質が組み合わさって決まります。

そのため、設計では漏れを減らす方向と、接触を避ける方向のバランスを取ります。

理想的にはすきまを小さくしたい一方で、現実には軸振れ、熱膨張、組付け誤差を見込む必要があります。

設計項目	小さく・大きくしたときの傾向	注意点
すきま	小さいほど漏れは減る	振れや熱膨張で接触しやすい
段数	多いほど圧力を落としやすい	軸方向寸法と加工費が増える
歯先形状	鋭いほど絞り効果を出しやすい	接触時に欠けやすい
圧力差	大きいほど漏れが増える	段数やパージの検討が必要
流体粘度	高いほど流れにくい	温度で変わるため確認が必要

すきまは小さすぎても大きすぎても問題になる

ラビリンスシールでは、すきまを小さくすると漏れを減らせます。

しかし、軸の振れ、軸受のすきま、組付け偏心、熱膨張、遠心膨張を考えると、限界まで詰めることは危険です。

運転中に歯先が軸へ接触すると、金属粉の発生、軸傷、振動増加につながります。

特に初回起動時、暖機中、急停止時は、通常運転中と違う軸位置になることがあります。

そのため、定常運転だけでなく、起動停止時の振れや温度差も確認します。

反対にすきまが大きすぎると、迷路構造があっても十分な圧力損失を作れません。

設計では、停止時寸法ではなく、運転温度と回転数で変化した後の最小すきまを見ます。

段数を増やすと漏れは減るが長くなる

歯の段数を増やすと、流体が通過する絞りと膨張の回数が増えます。

そのため、同じ圧力差でも出口に到達する流れを小さくしやすくなります。

ただし、段数を増やせば軸方向の長さが増え、機械全体の寸法や加工コストに影響します。

また、歯数が多くなるほど、同軸度や熱変形による接触リスクも積み上がります。

必要な漏れ性能から逆算し、過剰な段数にしないことが現実的です。

圧力差と流体性状で考えることも重要です。

同じ形状のラビリンスでも、扱う流体が空気、蒸気、油、水では漏れ方が変わります。

気体では圧縮性や臨界流、液体では粘度や液膜、油では温度による粘度低下が効きます。

高圧差のガスシールでは、単純な経験だけでなく、計算や実績に基づく確認が必要です。

潤滑油の保持が目的であれば、粘度、油面、回転方向、排出溝の配置も重要になります。

密度や粘度の基礎は、比重や動粘性係数の理解とつながります。

たとえば同じすきまでも、低粘度の油は漏れやすく、高粘度のグリースは通過しにくくなります。

ただし温度が上がると油の粘度は下がるため、常温で問題なくても運転温度では漏れが増えることがあります。

7. 選定手順：許容漏れと運転条件から決める

ラビリンスシールの選定では、最初に「どの漏れを、どこまで許すか」を決めます。

外から異物を入れたくないのか、内部の油を出したくないのか、高圧ガスの漏れを減らしたいのかで設計が変わります。

目的があいまいなまま形だけを選ぶと、密封性が足りない、発熱する、組付けできないといった問題につながります。

選定は、密封対象、運転条件、構造寸法、保守方法の順で整理すると進めやすくなります。

Step 1：密封対象と許容漏れを決める

まず、密封したい対象を明確にします。

対象が空気、蒸気、粉じん、水、潤滑油、グリースのどれかで、必要な構造は変わります。

異物侵入防止が目的なら、排出しやすい経路やグリース封入を重視します。

内部流体の漏れ低減が目的なら、圧力差、温度、流体の危険性、漏れ許容量を確認します。

漏れをほぼゼロに近づけたい場合は、ラビリンス単体ではなく接触シールやメカニカルシールとの組み合わせを検討します。

また、漏れの方向も確認します。外部から水や粉が入ることを防ぎたいのか、内部の油やガスを出したくないのかで、排出溝やパージ方向が変わります。

両方向を同時に守りたい場合は、左右非対称の迷路や二重構造を使うこともあります。

Step 2：回転数・温度・振れを確認する

次に、軸の回転数、周速、軸振れ、軸受すきま、温度範囲を確認します。

高速になるほど、接触シールより非接触シールが有利になりますが、軸の動きも大きくなりがちです。

温度が上がると、軸やハウジングの寸法が変わり、設計時のすきまからずれることがあります。

熱膨張の見込みが不足すると、運転中だけ歯先が接触する不具合が起こります。

温度変化を伴う設備では、熱膨張と熱応力も併せて確認します。

Step 3：材質と取付精度を決める

最後に、歯先やハウジングの材質、加工精度、組付け方法を決めます。

万一の接触時に軸を傷めにくくするため、軸より柔らかい材料を使う場合があります。

高温部ではアルミや樹脂が使えないこともあり、ステンレスや耐熱合金を選ぶ場合もあります。

すきまを安定させるには、真円度、同軸度、軸振れ、ハウジングの剛性が重要です。

回転軸まわりの幾何精度を管理する際は、真直度や平面度などの幾何公差の考え方も役立ちます。

8. 注意点と失敗例：完全密封と思い込まない

ラビリンスシールの失敗は、原理そのものよりも、期待値の置き方を誤ることで起こります。

非接触である以上、漏れは残るため、完全密封を期待して採用すると不満が出ます。

また、すきまを詰めすぎると、非接触シールのはずが運転中に接触シールのように摩耗します。

設計段階では、漏れ、接触、異物、メンテナンスの四つを同時に確認します。

失敗例	起こる問題	対策
完全密封として使う	許容できない漏れが残る	接触シールやパージを併用する
すきまを詰めすぎる	軸振れや熱膨張で接触する	運転時の最小すきまを確認する
排出経路がない	入った水や粉じんが内部へ進む	ドレンや排出溝を設ける
材質が硬すぎる	接触時に軸を傷める	相手材との硬さを考慮する
保守できない構造	グリース切れや詰まりを見逃す	給脂・点検しやすくする

エアパージやグリース封入を使う場面

粉じん、水分、ミストが多い環境では、ラビリンスだけで十分に防げない場合があります。

その場合、シール内部へ清浄なエアを入れるエアパージを使い、外部からの侵入を押し返します。

軸受用では、ラビリンス空間にグリースを充填し、異物を捕まえて内部へ進みにくくする設計もあります。

ただし、グリースは時間とともに劣化し、粉じんを含んで硬くなることがあります。

給脂周期や排出経路まで含めて設計しなければ、かえって詰まりや発熱の原因になります。

軸振れ・偏心・熱膨張を見落とさない

ラビリンスシールのすきまは、図面上の寸法だけで判断できません。

実際の機械では、軸受すきま、軸のたわみ、芯出し誤差、熱膨張、遠心膨張が重なります。

停止時に十分なすきまがあっても、運転中に片当たりすることがあります。

このため、最小すきまは最悪条件で確認し、必要に応じて歯先を柔らかくする、段数を減らす、逃げを設けるなどの対策を取ります。

既存機械の改造では、図面寸法だけでなく実測した軸振れやハウジング内径も確認します。

摩耗粉や油汚れが多い設備では、組付け直後だけでなく、運転後に詰まりや接触痕がないかも点検します。

ラビリンスシールは単体部品ではなく、軸、軸受、ハウジング、潤滑、温度条件を含む構造として設計します。

9. まとめ

ラビリンスシールとは、迷路状のすきまで漏れを減らす非接触シールです。

狭いすきまと膨張室を通過させ、圧力降下と渦によって流れのエネルギーを失わせます。

軸に触れないため、摩擦や摩耗が小さく、高速回転や高温環境に向いています。

一方で、すきまを持つ構造なので漏れを完全にゼロにはできません。

構造にはストレート形、段付き形、くし歯形、インターロック形などがあります。

軸受保護、タービン、圧縮機、ポンプ、ギヤボックスなどで広く使われます。

選定では、許容漏れ、流体、圧力差、回転数、温度、軸振れ、材質を確認します。

完全密封ではなく、低摩擦で長寿命な漏れ低減構造として使うことが、ラビリンスシールを正しく選ぶポイントです。
