鉛蓄電池とは？構造・充電と寿命を解説

車のセルモーターが勢いよく回るかどうかは、エンジンより先に電池の状態で決まります。

同じ12V表示でも、内部が劣化したバッテリーは大電流を出せず、始動不良やバックアップ電源の停止につながります。

鉛蓄電池は、鉛と希硫酸の反応を使い、充電して繰り返し使える二次電池です。

ただし、放電放置、過充電、高温、液量不足を軽く見ると、本来の寿命より早く使えなくなります。

本記事では、構造、充放電反応、充電方法、寿命劣化、安全上の注意までを整理し、選定と点検で迷わない判断基準を、現場目線で具体的にわかりやすく解説します。

1. 鉛蓄電池とは：大電流に強い二次電池

鉛蓄電池とは、鉛系の電極と希硫酸の電解液を使う二次電池です。

放電で電気を取り出し、充電で元の状態に戻して繰り返し使います。

リチウムイオン電池のように軽くはありませんが、安価で大電流を取り出しやすい点が大きな特徴です。

自動車、非常用電源、通信設備、産業機器など、止まると困る設備で今も広く使われています。

鉛蓄電池は「安価・大電流・信頼性」を重視する用途で選ばれる、古くても現役の蓄電池です。

二次電池としての位置づけ

電池は、使い切りの一次電池と、充電して使う二次電池に分けられます。

鉛蓄電池は二次電池に分類され、放電したあとに外部から電気を戻せば再使用できます。

この「放電」と「充電」を繰り返せるため、蓄電池と呼ばれます。

ただし、何度でも新品同様に戻るわけではありません。

充放電のたびに内部では少しずつ劣化が進み、やがて容量や始動性能が低下します。

一セル2Vを直列につないで使う

鉛蓄電池の基本単位はセルです。

鉛蓄電池の一セルは公称2Vであり、12Vバッテリーは6セルを直列につないだ構成です。

24Vの設備では、12V品を2個直列にしたり、2Vセルを12個直列にしたりします。

電圧はセル数で決まり、容量は極板面積や活物質量で決まります。

このため、同じ12Vでも小型車用と大型設備用では、取り出せる電流や容量がまったく違います。

項目	意味
セル	鉛蓄電池の基本単位。公称電圧は約2V
12Vバッテリー	2Vセルを6個直列にした構成
容量	取り出せる電気量。一般にAhで表す
始動性能	短時間に大電流を出す能力

主な用途

もっとも身近な用途は、自動車の始動用バッテリーです。

セルモーターを回す瞬間には大電流が必要で、この用途に鉛蓄電池はよく合います。

また、停電時に設備を止めない無停電電源装置にも使われます。

UPSとは何かを理解すると、鉛蓄電池がバックアップ電源で重要になる理由も見えやすくなります。

直流で蓄え、必要に応じて交流へ変換する設備では、直流と交流とは何かの基礎も関係します。

工場や設備の保全では、鉛蓄電池を単体部品ではなく電源システムの一部として見ます。

充電器、負荷、配線、保護ヒューズ、換気、点検周期まで含めて設計しないと、本来の性能を出せません。

とくに非常用電源では、普段は目立たないのに、停電時だけ確実な動作を求められます。

関連記事

instant.engineer

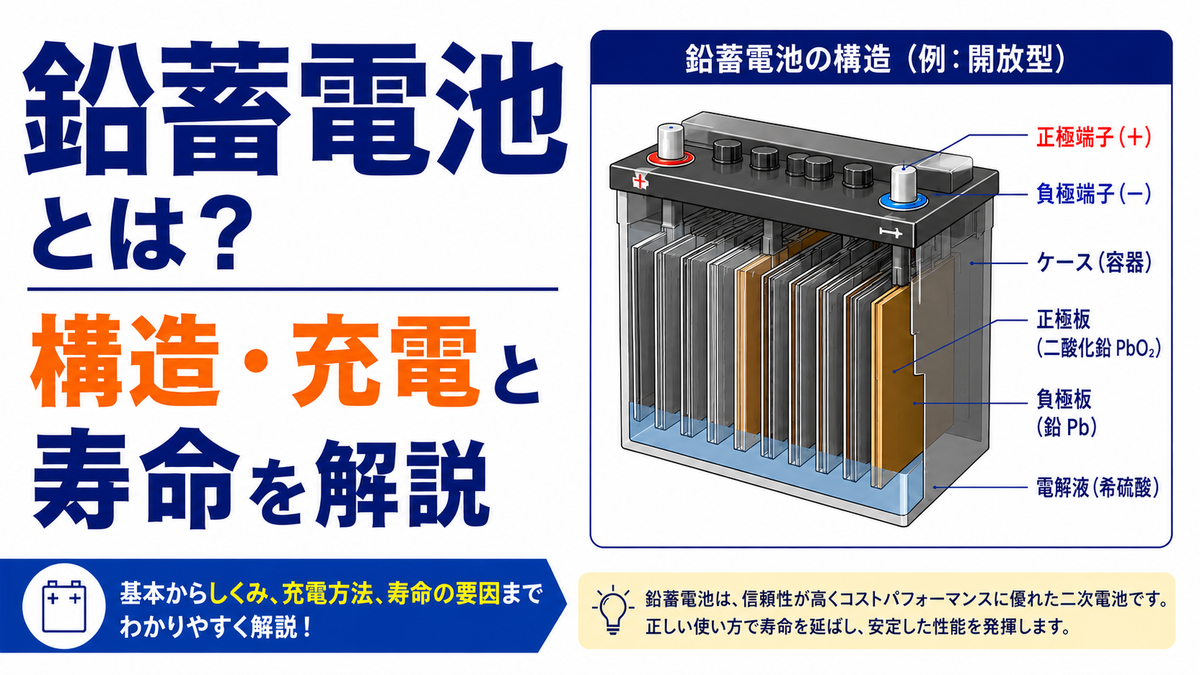

2. 鉛蓄電池の構造：正極・負極・電解液

鉛蓄電池は、正極、負極、電解液、セパレータ、容器で構成されます。

見た目は箱のようですが、中では化学反応を起こす極板が何枚も重ねられています。

大電流を出すには、反応できる表面積を広くする必要があります。

そのため、単純な板ではなく、多孔質の活物質を格子に保持した構造が使われます。

正極と負極の材料

満充電に近い状態では、正極の主成分は二酸化鉛です。

負極の主成分は、表面積の大きい海綿状の鉛です。

両者が同じ鉛系材料でも、酸化状態が異なるため電位差が生まれます。

この電位差を外部回路へ取り出すことで、電池として働きます。

極板の劣化や活物質の脱落が進むと、容量低下や内部抵抗上昇の原因になります。

希硫酸とセパレータの役割

電解液には、硫酸を水で薄めた希硫酸が使われます。

希硫酸は、正極と負極の間でイオンを運び、反応を成立させる媒体です。

放電が進むと硫酸が消費され、電解液は薄くなります。

充電すると硫酸濃度が戻り、比重も上がります。

正極と負極の間にはセパレータが入り、極板同士の接触による短絡を防ぎます。

開放型と密閉型で構造が違う

鉛蓄電池には、電解液を補水できる開放型と、通常補水しない密閉型があります。

開放型は液面点検や補水が必要な場合がありますが、大型用途や始動用で広く使われてきました。

密閉型は、発生した酸素を内部で再結合させる構造を持ち、メンテナンスを減らせます。

AGMやゲル式は、制御弁式鉛蓄電池として扱われる代表的な形式です。

ただし、密閉型でも過充電や異常加熱に強いわけではないため、充電条件の管理は必要です。

端子形状、排気構造、横倒し可否、設置方向も形式によって異なります。

同じ容量表示でも、車室内搭載用、エンジンルーム搭載用、据置用では要求される安全構造が違います。

置き換え時は外形寸法だけでなく、端子位置、排気ホース、固定方法、充電器の仕様まで確認します。

構成要素	代表材料	役割
正極	二酸化鉛	放電時に硫酸鉛へ変化する
負極	海綿状鉛	放電時に硫酸鉛へ変化する
電解液	希硫酸	イオンを運び反応に参加する
セパレータ	樹脂・ガラスマットなど	短絡を防ぎ、電解液を保持する
容器	樹脂ケース	電解液と極板を安全に収める

3. 充放電の仕組み：硫酸鉛と水の変化

鉛蓄電池を理解する中心は、放電で何が変わり、充電で何が戻るかです。

放電時には、正極と負極の両方が硫酸鉛へ変化します。

同時に、電解液中の硫酸が使われ、水が増えます。

充電時には、この反応を逆向きに進めて元の状態へ戻します。

放電時の全体反応

放電時の全体反応は、次のように表せます。

正極の二酸化鉛と負極の鉛が、どちらも硫酸鉛になります。

このとき硫酸が消費されるため、電解液の比重は下がります。

比重が充電状態の目安になるのは、この反応と対応しているからです。

充電時は反応を逆に戻す

充電時には、外部から電気エネルギーを与えて反応を逆向きに進めます。

正極は二酸化鉛へ、負極は鉛へ戻ります。

硫酸濃度も回復し、電池は再び電気を取り出せる状態になります。

ただし、硬く結晶化した硫酸鉛や劣化した極板は完全には戻らないため、寿命劣化が残ります。

電圧と比重で状態を読む

鉛蓄電池の状態は、端子電圧、比重、負荷時の電圧低下などから判断します。

開放電圧は充電状態を知る手掛かりになりますが、それだけで寿命を断定するのは危険です。

内部抵抗が上がった電池は、無負荷では電圧が出ても、負荷をかけると急に電圧が落ちます。

比重点検ができる開放型では、電解液比重も重要な判断材料になります。

測定値は温度や直前の充放電履歴にも左右されるため、単独の数値ではなく総合的に見ます。

充電直後の表面電荷が残っていると、開放電圧は実力より高めに見えることがあります。

逆に、長時間放置後の電圧低下が大きい場合は、自己放電や内部劣化を疑います。

現場では、電圧の絶対値だけでなく、前回点検値からの変化を見ることが有効です。

電圧と電流の基礎関係は、オームの法則とは何かを押さえると理解しやすくなります。

4. 鉛蓄電池の特徴：長所と短所

鉛蓄電池は、最新の電池と比べると古い技術に見えます。

しかし、用途によっては今でも非常に合理的な選択肢です。

選定では、長所だけでなく短所も同時に見る必要があります。

安価で大電流を出しやすい

鉛蓄電池の最大の長所は、低コストで大きな電流を取り出せることです。

セルモーターのように、短時間だけ大電流を必要とする用途と相性がよいです。

電池内部の抵抗が低く、瞬間的な出力を出しやすい構造になっています。

また、長い量産実績があるため、価格、供給性、回収リサイクルの仕組みも整っています。

産業設備では、性能だけでなく保守部品として入手しやすいことも重要です。

重く、深い放電に弱い

短所は、鉛を使うため重いことです。

同じエネルギーを蓄える場合、リチウムイオン電池より大きく重くなります。

また、深く放電した状態で放置すると、サルフェーションが進みやすくなります。

始動用バッテリーは、浅い放電とすぐの充電を前提にした設計です。

深い充放電を繰り返す用途には、サイクル用やディープサイクル用の品種を選ぶ必要があります。

項目	長所	注意点
コスト	材料と製造が比較的安価	重量と設置スペースは大きい
出力	短時間の大電流に強い	深放電を続けると劣化しやすい
保守	入手性と交換性が高い	型式、端子、用途の適合確認が必要
安全	扱い方が確立している	希硫酸と水素ガスへの配慮が必要

容量表示はAhで読む

鉛蓄電池の容量は、一般にAhで表示されます。

Ahは、何アンペアの電流を何時間取り出せるかを表す量です。

たとえば20Ahなら、理想的には1Aを20時間取り出せるイメージです。

ただし、実際に取り出せる容量は、放電電流、温度、終止電圧によって変わります。

大きな電流で一気に放電すると、表示容量どおりの時間は使えない場合があります。

反対に、小さな電流でゆっくり使う用途では、カタログ条件に近い容量を取り出しやすくなります。

電力量として比較する場合は、電力と電力量とは何かの考え方でWhへ換算します。

関連記事

instant.engineer

5. 充電方法：電圧・電流・温度を管理する

鉛蓄電池は、ただ電源につなげばよい電池ではありません。

電圧が低すぎると充電不足になり、電圧が高すぎると過充電になります。

電流が大きすぎると発熱やガス発生を招き、小さすぎると回復に時間がかかります。

鉛蓄電池の充電は「電圧・電流・温度」を同時に管理する設計課題です。

定電流から定電圧へ移る充電

代表的な充電方法は、定電流と定電圧を組み合わせる方式です。

充電初期は、決められた電流で電池へ電荷を戻します。

端子電圧が所定の上限に達したら、電圧を一定に保ちます。

その後は電池が飽和に近づくほど、充電電流が自然に小さくなります。

この後半の充電を急いで省くと、表面だけ回復して内部まで十分に充電されない場合があります。

フロート充電とトリクル充電

非常用電源や通信設備では、鉛蓄電池を常に満充電近くに保つ必要があります。

この用途では、自己放電を補うために低い電圧で維持するフロート充電が使われます。

必要以上に高い電圧で維持すると、ガス発生や水分減少、正極格子腐食の原因になります。

逆に低すぎると、長期的な充電不足になりサルフェーションを招きます。

据置用途では、電池メーカーが指定する浮動充電電圧と温度補正を守ることが重要です。

急速充電は応急処置と考える

急速充電は、短時間で始動や使用を可能にするための応急的な方法です。

便利ですが、電池には大きな負担がかかります。

高い電流で充電すると発熱し、ガス発生や極板劣化が進みやすくなります。

密閉型や劣化した電池に不適切な急速充電を行うと、膨れや破裂の危険があります。

基本は専用充電器を使い、対象電池の種類に合ったモードで充電します。

急速充電後に始動できたとしても、満充電まで回復したとは限りません。

応急処置のあとに通常充電や走行充電で状態を戻し、再発するなら電池劣化や車両側の充電系統を確認します。

電源回路として充電器を設計する場合は、スイッチング電源とは何かの理解も役立ちます。

6. 寿命と劣化：サルフェーションを防ぐ

鉛蓄電池の寿命は、単純な年数だけでは決まりません。

放電深さ、温度、充電状態、振動、使用頻度、保管条件で大きく変わります。

同じ型式でも、使い方が悪ければ短期間で弱り、適切に管理すれば長く使えます。

サルフェーションの仕組み

寿命劣化の代表は、放電生成物である硫酸鉛が硬く結晶化するサルフェーションです。

通常の放電でできる硫酸鉛は、早めに充電すれば元に戻ります。

しかし、放電状態のまま長く放置すると、結晶が大きく硬くなります。

この状態では充電しても反応面積が戻りにくく、容量と始動性能が低下します。

「使わないから劣化しない」のではなく、使わずに放置することが劣化を進める場合があります。

過放電と過充電の影響

過放電は、電池を深く使いすぎる状態です。

終止電圧を下回るまで放電すると、極板が傷み、回復しにくい劣化が進みます。

過充電は、必要以上に電気を押し込む状態です。

過充電では水の電気分解が進み、水素ガスと酸素ガスが発生しやすくなります。

電解液の減少、温度上昇、容器変形、極板劣化につながるため、充電器任せでも設定確認は必要です。

温度と寿命の関係

鉛蓄電池は温度の影響を強く受けます。

低温では化学反応が鈍くなり、取り出せる電流や容量が低下します。

冬にエンジンがかかりにくくなる一因は、低温で始動電流の余裕が小さくなるためです。

高温では一時的に反応は進みやすくなりますが、劣化反応も速くなります。

エンジンルームや高温の設備盤では、温度環境が寿命を大きく左右します。

温度が高い場所では、容量が出るように見えても劣化の進行は速くなります。

温度が低い場所では、満充電でも内部抵抗が高くなり、瞬間的な電流が取り出しにくくなります。

寒冷地や屋外盤では、低温時の始動電流やバックアップ時間に余裕を持たせます。

劣化要因	起きること	対策
放電放置	硫酸鉛が結晶化し容量が戻りにくくなる	放電後は早めに充電する
過放電	極板劣化と内部抵抗上昇が進む	終止電圧以下で使わない
過充電	ガス発生、液減り、発熱が増える	指定電圧と充電器設定を守る
高温	劣化反応と腐食が進みやすい	放熱と設置温度を管理する

7. 種類と用途：始動用・サイクル用・据置用

鉛蓄電池は、どれも同じように見えても内部設計が異なります。

自動車用を非常用電源へ流用したり、始動用を深放電用途に使ったりすると、想定より早く寿命が来ます。

用途に合った種類を選ぶことが、性能と寿命を両立させる第一歩です。

始動用バッテリー

始動用バッテリーは、短時間に大電流を出すことを重視した設計です。

薄い極板を多く配置し、反応面積を広げて瞬間的な出力を稼ぎます。

エンジン始動後はオルタネータで充電されるため、通常は深く放電しません。

そのため、照明や電装品で長時間放電する使い方には向きません。

始動性能の指標として、CCAなどの値が表示される製品もあります。

サイクル用と据置用

サイクル用は、充放電を繰り返す用途に合わせた鉛蓄電池です。

電動カート、搬送機、再生可能エネルギーの蓄電などでは、始動用よりサイクル性能が重要になります。

据置用は、常時フロート充電され、停電時に放電する用途を想定します。

UPSや通信設備では、普段は待機し、必要な瞬間に確実に電力を供給することが求められます。

用途ごとの放電深さ、期待寿命、設置温度を見て選ぶことが大切です。

たとえば始動用は、短時間だけ大電流を出してすぐ充電される使い方を前提にしています。

一方、バックアップ用は長期間待機し、必要なときだけ決められた時間放電する使い方です。

サイクル用は、放電と充電を日常的に繰り返すため、極板の厚みや活物質の保持性が重視されます。

用途が違えば、同じAh表示でも寿命の出方が大きく変わります。

容量と負荷から選定する

選定では、まず負荷に必要な電圧、電流、時間を整理します。

電力量は概算として、次の式で見積もれます。

たとえば12V、40Ahの電池は、単純計算では480Whの電力量を持つことになります。

ただし実際には、放電終止電圧、放電率、温度、劣化、変換効率を見込んで余裕を取ります。

大電流負荷を接続する場合は、電線・ケーブル選定とは何かも合わせて確認します。

バッテリー容量だけを大きくしても、ケーブルが細いと電圧降下や発熱で性能を発揮できません。

ヒューズや遮断器は、通常電流では切れず、短絡時には確実に保護できる定格を選びます。

複数台を並列にする場合は、配線抵抗の偏りによって一部の電池に電流が集中しないようにします。

8. 点検・保守・安全上の注意

鉛蓄電池は身近ですが、内部には希硫酸があり、充電時には可燃性ガスが出る場合があります。

そのため、保守では電気的な点検だけでなく、化学的・機械的な安全も見る必要があります。

特に大容量品や複数直列のバッテリーバンクでは、短絡と感電のリスクも無視できません。

点検で見るべき項目

点検では、端子の緩み、腐食、ケースの膨れ、液漏れ、液面、異臭を確認します。

開放型では、液面が下限を下回っていないかを見ます。

端子が緩むと接触抵抗が増え、大電流時に発熱やスパークの原因になります。

定期点検では、開放電圧だけでなく、負荷試験や内部抵抗測定も有効です。

複数セルを直列にした設備では、特定セルだけ電圧がずれていないかも確認します。

バッテリーバンクでは、1個の弱い電池が全体のバックアップ時間を決めてしまいます。

交換時に新旧品を混ぜると、内部抵抗や容量差によって充放電のバランスが崩れることがあります。

設備では、点検記録に電圧、温度、外観、交換年月を残し、傾向で管理すると故障予兆をつかみやすくなります。

希硫酸と水素ガスに注意する

電解液の希硫酸は腐食性があり、皮膚や目に付くと危険です。

作業時は保護メガネ、手袋、長袖などを使い、液漏れ品を不用意に傾けないようにします。

充電時には、水の電気分解によって水素ガスが発生する場合があります。

水素ガスは引火・爆発の危険があるため、火気やスパークを避け、換気を確保します。

電気作業全般の危険性は、感電とは何かも参照すると整理できます。

短絡と逆接続を避ける

鉛蓄電池は内部抵抗が低く、短絡すると非常に大きな電流が流れます。

工具を端子間に落とすだけでも、溶損や火傷につながる可能性があります。

作業では、金属工具の扱い、絶縁カバー、端子順序に注意します。

直列接続の設備では電圧が高くなるため、単体12Vの感覚で扱うと危険です。

設備用の蓄電池盤では、絶縁低下や漏れ電流の点検も安全管理の対象になります。

絶縁管理の考え方は、絶縁抵抗とは何かともつながります。

保管時は端子を保護し、金属物と接触しない状態で置きます。

取り外し作業では、車両や装置の取扱説明書に従い、バックアップ電源やメモリ保持の要否も確認します。

複数個を扱う現場では、交換前に極性と結線を写真で残しておくと誤接続を防ぎやすくなります。

端子に工具が触れる作業では、片側端子を絶縁してから次の作業へ進むだけでも事故リスクを下げられます。

廃棄とリサイクル

鉛蓄電池は、鉛と希硫酸を含むため一般ごみとして捨てるものではありません。

販売店、整備工場、回収業者など、決められたルートで回収に出します。

鉛蓄電池はリサイクル体系が整っている代表的な電池です。

廃棄方法を誤ると、環境汚染や事故の原因になります。

交換時は、新品購入先で引き取り可否を確認しておくとスムーズです。

9. まとめ

鉛蓄電池は、鉛と希硫酸を使って充放電を繰り返す二次電池です。

一セルの公称電圧は約2Vで、12Vバッテリーは6セル直列で構成されます。

放電では正極と負極が硫酸鉛へ変わり、充電では二酸化鉛と鉛へ戻ります。

安価で大電流を取り出せるため、自動車の始動用やUPSなどで広く使われます。

一方で、重く、深放電や放電放置に弱い点には注意が必要です。

寿命劣化の代表はサルフェーションで、放電後に早めに充電することが予防になります。

充電では、定電流、定電圧、フロート充電を用途に応じて使い分けます。

安全面では、希硫酸、水素ガス、短絡、大電流による発熱を必ず意識しましょう。

構造と劣化の仕組みを理解すれば、鉛蓄電池を適切に選び、長く安全に使えます。
