工場の中で「平らな面を削りたい」「溝を掘りたい」と思ったとき、真っ先に名前が挙がる工作機械をご存知でしょうか。
それがフライス盤です。
旋盤と並んで機械加工の二大柱とも呼ばれるフライス盤ですが、「旋盤との違いがよく分からない」「マシニングセンタとどう使い分けるのか」という疑問を持つ方は少なくありません。
フライス盤は工具側が回転し、ワークをテーブルで送るという独自の加工原理を持ちます。
この仕組みにより、平面・溝・段差・曲面など多彩な形状を高精度に仕上げることができます。
本記事では、フライス盤の基本原理から種類・旋盤やマシニングセンタとの違い・切削条件の計算方法・現場で役立つトラブル対策までを徹底解説します。
- 1. フライス盤とは
- 2. フライス盤の基本構造と動作原理
- 3. フライス盤の種類
- 4. フライス盤と旋盤の違い
- 5. フライス盤とマシニングセンタの違い
- 6. フライス盤の使い方と加工手順
- 7. 切削条件の計算方法
- 8. フライス加工の注意点とトラブル対策
- まとめ

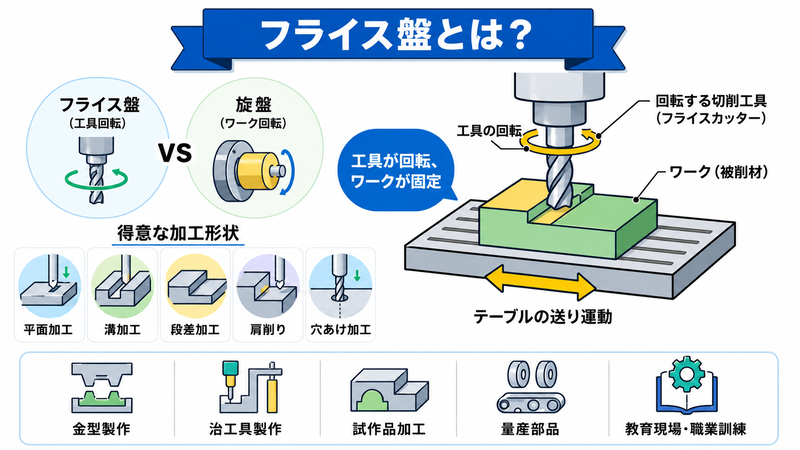

1. フライス盤とは
フライス盤とは、回転する切削工具（フライスカッター）を主軸に取り付け、テーブル上に固定したワーク（被削材）を送り運動させることで加工を行う工作機械です。
英語では「ミリングマシン（milling machine）」と呼ばれます。
「フライス」という名称はドイツ語の「Fräse」（切削工具の意）に由来しています。
旋盤がワーク自体を回転させるのに対し、フライス盤では工具が回転する点が根本的に異なります。
この違いにより、フライス盤は非回転対称な形状、つまり平面や多角形の加工を得意としています。
フライス盤が得意とする加工は多岐にわたります。
代表的なものとして、平面加工・溝加工・段差加工・肩削り・穴あけ加工などが挙げられます。
特に広い平面を高い平面度で仕上げる能力は、他の工作機械では代替が難しい領域です。
金型のパーティング面や治工具の基準面など、フライス盤でなければ効率的に加工できない形状は数多く存在します。
肩削り加工では、2面を同時に仕上げることで直角度の高い段差形状を得られます。
T溝加工やあり溝加工では専用のカッターを使い、ワークの固定溝やスライド機構を高い精度で加工できます。
フライス盤の歴史は古く、19世紀初頭にアメリカで発明されたとされています。
産業革命以降、工作機械の進化とともにフライス盤も改良が重ねられてきました。
現在では手動式から数値制御式まで幅広いバリエーションが存在し、製造業のあらゆる場面で活躍しています。
金型加工・治工具製作・試作品加工・量産部品加工など、フライス盤なしには現代のものづくりは成り立ちません。
近年では卓上サイズの小型フライス盤も普及しており、教育機関や個人の工房でも導入が進んでいます。
職業訓練校や工業高校の実習でも、旋盤と並んでフライス盤の操作は必須カリキュラムとなっています。
フライス加工は切削加工の中でも特に多くの加工パラメータを扱うため、理論と実践の両方をバランスよく習得することが求められます。
工具の選定・切削条件の計算・ワークの固定方法など、一つひとつの判断が加工品質に直結する奥の深い加工法です。
フライス盤の加工原理を端的にまとめると、「回転する工具を固定されたワークに当てて削る」というものです。
この原理は研削盤やボール盤とも共通していますが、フライス盤は切込み量が大きく取れるため、材料を効率的に除去できる点が大きな特徴です。
旋盤との根本的な違いについては後のセクションで詳しく比較しますが、まずは「工具が回転する」という点を押さえておいてください。
この一点を理解するだけで、フライス盤に関する多くの知識が自然と整理できるようになります。
フライス盤で使用される代表的な工具には、エンドミル・正面フライス・平フライス・サイドカッターなどがあります。
加工する形状や条件に応じて工具を使い分けることが、効率的な加工の鍵となります。
エンドミルは最も汎用性が高く、溝加工・側面加工・ポケット加工・輪郭加工・段差加工など幅広い用途に対応します。
正面フライスは広い平面を高い効率で仕上げる際に使用され、大きな面積の加工を短時間で処理できます。

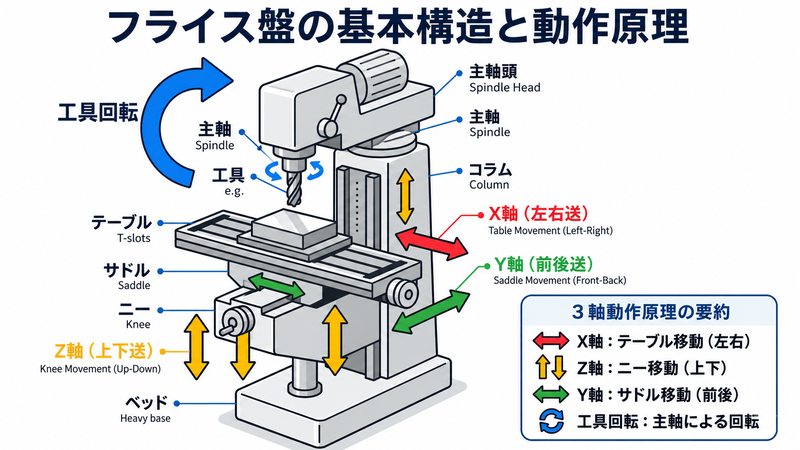

2. フライス盤の基本構造と動作原理
フライス盤を正しく使いこなすためには、まず各部の名称と役割を理解しておく必要があります。
ここではフライス盤を構成する主要な部位と、3軸の動作原理を解説します。
ベッド（機台）
フライス盤全体を支える土台部分です。
鋳鉄製で重量があり、加工中の振動を吸収して精度を安定させる役割を担います。
ベッドの剛性が不足すると、びびり振動や寸法精度不良の原因となります。
工作機械としての品質はベッドの設計に大きく左右されるため、内部にリブ構造を設けて剛性を高めた設計が一般的です。
コラム
ベッドから垂直に立ち上がる柱状の構造体です。
主軸頭を支持し、上下方向の送り機構を内蔵しています。
コラムの剛性は重切削時の加工精度に直結します。
大型のフライス盤ではダブルコラム構造を採用し、主軸の両端を支持することで高い剛性を確保しています。
ダブルコラム（門型）構造は大型ワークを加工するプラノミラーや門型マシニングセンタに多く採用されている方式です。
主軸と主軸頭
主軸は切削工具を取り付けて回転させる部分であり、フライス盤の心臓部にあたります。
主軸頭はモーターからの動力を主軸に伝達し、回転数を制御する機構を備えています。
主軸の回転精度は加工面の仕上がりに直結します。
高精度なベアリングと精密なバランシングにより、振れを数μm以下に抑えているのが一般的です。
立てフライス盤の主軸はテーパー穴になっており、コレットチャックやドリルチャックを介して工具を装着します。
横フライス盤ではアーバ（心棒）を主軸テーパーに挿入し、その上にカッターを取り付けます。
テーブル
ワークを固定し、左右方向に移動させる部分です。
テーブル上にはT溝が切られており、バイスやクランプを使ってワークを固定します。
テーブルの移動精度が加工寸法の精度を左右するため、すべり案内面には高い真直度と平面度が求められます。
摺動面にはきさげ加工が施され、適切な油膜を保持できるようになっています。
テーブルのサイズはフライス盤の加工可能範囲を決定づける重要な仕様です。
カタログに記載される「テーブルサイズ」はT溝の長さと幅で表され、たとえば「1,050×230 mm」のように記述されます。
テーブル左右送りの最大移動量（ストローク）は、テーブル長さよりも短くなる点に注意が必要です。
サドルとニー
サドルはテーブルの下に位置し、前後方向の送り運動を担います。
テーブルとサドルの組み合わせにより、水平面内での2軸移動が可能になります。
ニー（膝）はサドルの下で上下方向の送りを行う部分です。
ニー型フライス盤ではニーをコラムの案内面に沿って上下させることで、ワークと工具の距離を調整します。
3軸の動作原理
フライス盤の送り運動は、X軸（左右）・Y軸（前後）・Z軸（上下）の3軸で構成されます。
加工時はこれら3軸の送りを組み合わせることで、ワークを工具に対して自在に位置決めします。
手動フライス盤ではハンドル操作で送りを制御し、目盛り環（ダイヤル）の読み取りで移動量を管理します。
数値制御フライス盤ではサーボモーターが自動的に送りを行い、プログラムに従って3軸を同時に制御できます。
この同時3軸制御により、曲面加工や傾斜面加工といった複雑な形状にも対応可能です。
送り運動を実現する機構として、手動フライス盤では台形ねじが使用されています。
台形ねじは構造がシンプルで安価ですが、バックラッシュ（ガタ）が避けられない欠点があります。
NCフライス盤やマシニングセンタではボールねじが採用されています。
ボールねじは鋼球を介して力を伝達するため摩擦が小さく、バックラッシュもほぼゼロにできます。
位置決め精度が飛躍的に向上することから、高精度加工には欠かせない要素技術です。

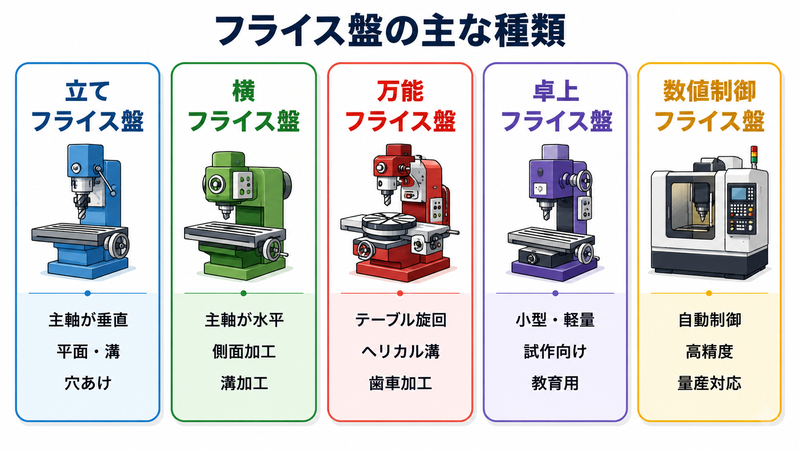

3. フライス盤の種類
フライス盤には主軸の向きや機能の違いによって複数の種類が存在します。
それぞれの特徴と適した用途を理解しておくことが、最適な加工方法を選択するうえで重要です。
立てフライス盤
主軸が垂直方向を向いたフライス盤で、最も一般的なタイプです。
エンドミルやフェイスミルを装着して、平面加工・溝加工・穴あけ加工などを行います。
ワークの上面を加工する用途に適しており、金型加工や治工具製作で広く使われています。
主軸が上から下に向かって切削するため、切りくずの排出がスムーズで加工面の視認性も良好です。
エンドミルを使った輪郭加工やポケット加工にも適しており、汎用性の高さが最大の特長です。
立てフライス盤の主軸頭は前後左右に傾斜できるタイプもあり、傾斜面の加工にも対応できます。
初めてフライス盤を導入する場合は、まず立てフライス盤を選択するのが一般的です。
横フライス盤
主軸が水平方向を向いたフライス盤です。
アーバに取り付けた平フライスやサイドカッターを使用して、側面加工・溝加工・切断加工を行います。
大きな切込みを安定して取れる特長があり、重切削に適しています。
立てフライス盤に比べて加工力の方向がテーブルに対して水平になるため、ワークの浮き上がりが起こりにくいメリットがあります。
複数のカッターをアーバ上に並べて同時加工する「ギャングフライス」は横フライス盤ならではの加工法です。
ギャングフライスでは異なる幅や形状のカッターを組み合わせることで、1回のパスで複数の段差や溝を同時に加工できます。
量産部品の加工効率を大幅に向上させる手法として、自動車部品メーカーなどで広く採用されています。
横フライス盤では切りくずがワーク上面に堆積しにくく、重力で自然に落下するため切りくず処理が容易です。
ただし加工面の視認性は立てフライス盤に劣るため、作業者は切削音や送りハンドルの手応えから加工状態を判断する技術が必要です。
万能フライス盤
テーブルが水平面内で旋回できる機構を備えたフライス盤です。
テーブルを傾けることでヘリカル溝加工（らせん溝加工）が可能になります。
歯車の歯切りやドリルのねじれ溝加工など、特殊な加工形状に対応できる汎用性の高い機種です。
割出し台と組み合わせることで等分割加工にも対応し、1台で多種多様な加工を実現できます。
多品種少量生産の現場や職業訓練校では万能フライス盤が重宝されています。
テーブルの旋回角度は通常±45°程度で、角度目盛りを読み取って設定します。
ヘリカル溝加工ではテーブル旋回角度とリードの関係を正しく計算する必要があり、高度な技能が求められる加工です。
卓上フライス盤
小型・軽量で作業台の上に設置できるフライス盤です。
試作品の加工や教育訓練用途に適しています。
加工能力は大型機に劣りますが、省スペースで導入コストが低い点がメリットです。
趣味のものづくりや小規模工房でも導入しやすく、個人ユーザーにも需要があります。
近年はステッピングモーターを組み合わせて簡易的にNC化できるキットも販売されています。
卓上フライス盤の加工範囲はテーブルサイズに制約されますが、アルミニウムや樹脂の小物部品であれば十分な加工能力を発揮します。
教育目的では大型機と同じ操作手順を安全に学べるメリットがあり、技能検定の練習用としても活用されています。
ベッド型フライス盤
テーブルがベッド上を前後左右に移動し、主軸頭が上下するタイプのフライス盤です。
ニー型フライス盤と比べてテーブルの支持剛性が高いため、大型で重いワークの加工に向いています。
生産ラインで使用される大型フライス盤の多くはベッド型を採用しています。
数値制御（NC）フライス盤
手動操作の代わりに数値制御で送り運動を自動化したフライス盤です。
プログラムに従ってX・Y・Z軸の送りを自動制御するため、複雑な輪郭加工や曲面加工にも対応できます。
手動フライス盤と比べて加工精度と再現性が大幅に向上し、量産加工にも適用できるようになります。
NCフライス盤にATCを搭載して複合加工を可能にしたものがマシニングセンタです。
NCフライス盤の詳細については、NC（数値制御）の基礎もあわせてご覧ください。
関連記事

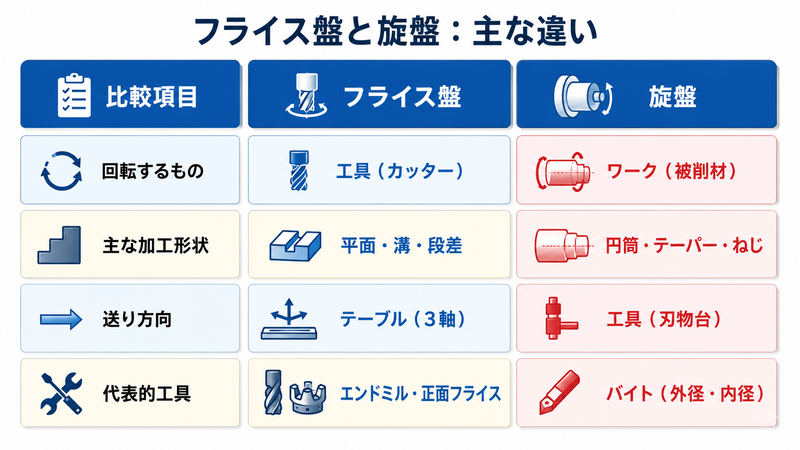

4. フライス盤と旋盤の違い
フライス盤と旋盤は、ともに切削加工を行う代表的な工作機械ですが、加工原理が根本的に異なります。
この違いを正しく理解することが、適切な工作機械の選択につながります。
回転するものが違う
最も本質的な違いは「何が回転するか」という点です。
フライス盤では工具（カッター）が回転し、ワークはテーブル上に固定されたまま送り運動を行います。
一方、旋盤ではワーク（被削材）が回転し、工具（バイト）は刃物台に固定された状態で送り運動を行います。
この回転主体の違いが、両者のあらゆる特性の違いを生み出す根本的な原因です。
加工できる形状が違う
回転するものの違いから、得意とする加工形状も大きく異なります。
フライス盤は平面・溝・段差・キー溝・ポケットなど、角形状の加工が得意です。
旋盤は円筒面・テーパー面・ねじ・中ぐり穴など、回転対称形状の加工が得意です。
部品の形状を見て「丸いもの」は旋盤、「四角いもの」はフライス盤と判断するのが実務上のシンプルな選択基準です。
もちろん実際にはフライス盤で円弧加工を行ったり、旋盤に回転工具を付けてフライス加工を行ったりする複合加工も存在しますが、基本の使い分けとしてはこの考え方で問題ありません。
たとえば自動車のエンジンブロックのような箱形部品はフライス盤（またはマシニングセンタ）で加工し、クランクシャフトのような丸棒部品は旋盤で加工するのが一般的です。
両方の加工が必要な部品では、旋盤加工で外径を仕上げた後にフライス盤でキー溝やフラット面を加工するという工程順序が多く採用されています。
送り軸の構成が違う
フライス盤はテーブルがX・Y・Zの3軸方向に移動するため、立体的な形状加工が可能です。
旋盤はバイトがZ軸（主軸方向）とX軸（径方向）の2軸で移動するのが基本構成です。
フライス盤の3軸同時制御を活用すれば、傾斜面や3次元曲面の加工にも対応できます。
一方、旋盤の2軸構成はシンプルですが、回転対称形状の加工には最も効率的な構成です。
なお、最新の複合加工機では旋盤にフライス機能を追加した「ターニングセンタ」や、5軸マシニングセンタに旋削機能を搭載した「複合加工機」も登場しています。
これらの機械は1台でフライス加工と旋削加工の両方を実行でき、段取り替えの回数を最小限に抑えることができます。
代表的な工具が違う
フライス盤ではエンドミル・正面フライス・平フライスなどの回転切削工具を使用します。
旋盤では外径バイト・内径バイト・ねじ切りバイトなどの単刃工具を使用します。
フライス盤の回転工具は多刃構造のため、1回転あたりの材料除去量が大きいのが特徴です。
旋盤の単刃工具は構造がシンプルで再研磨が容易という利点があります。
フライス盤の代表的工具であるエンドミルについては、エンドミルの基礎知識で詳しく解説しています。
比較表
| 比較項目 | フライス盤 | 旋盤 |
|---|---|---|
| 回転するもの | 工具（カッター） | ワーク（被削材） |
| 主な加工形状 | 平面・溝・段差・キー溝 | 円筒・テーパー・ねじ |
| 送り軸 | X・Y・Z（3軸） | X・Z（2軸） |
| 代表的工具 | エンドミル・正面フライス | バイト（外径・内径） |
| 得意な部品 | ブロック・金型・治工具 | シャフト・ブッシュ・フランジ |
関連記事

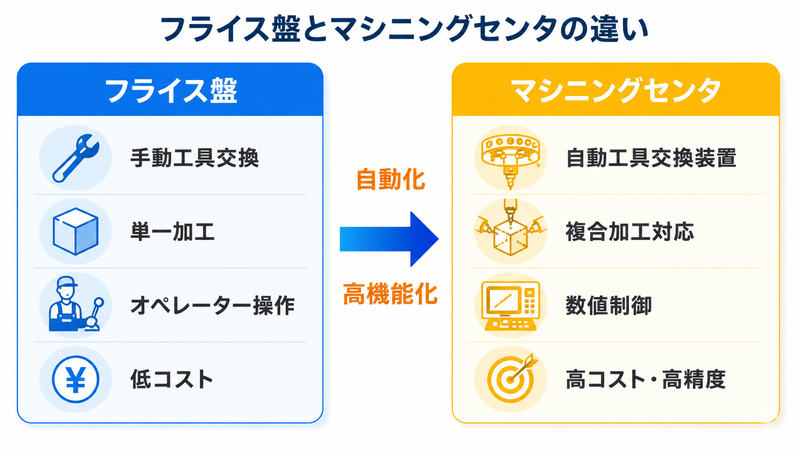

5. フライス盤とマシニングセンタの違い
フライス盤とマシニングセンタは、どちらも回転する工具でワークを切削する工作機械です。
しかし両者の間には、自動化の程度と加工能力において大きな差があります。
ATC（自動工具交換装置）の有無
フライス盤とマシニングセンタを分ける最大の違いは、ATC（自動工具交換装置）の有無です。
フライス盤では工具交換を手動で行うため、加工の途中で主軸を停止し、オペレーターが工具を付け替える必要があります。
この作業には数分を要することもあり、工具交換の頻度が高い加工では大きなロスになります。
マシニングセンタではATCが自動的に工具を交換するため、プログラムに従って連続的に異なる加工を実行できます。
工具交換時間は数秒程度であり、生産性が飛躍的に向上します。
ATCが保持できる工具本数は機種によって異なりますが、一般的な立形マシニングセンタで20〜30本、大型機では60〜120本を収納できるものもあります。
穴あけからねじ切りまで、必要な工具をすべてマガジンにセットしておけば段取り替えなしで一気に加工を完了できます。
制御方式の違い
一般的なフライス盤は手動操作またはNC制御ですが、マシニングセンタはすべてCNC（コンピュータ数値制御）で動作します。
CNC制御により、3軸以上の同時制御や自動原点復帰、工具長補正、工具径補正といった高度な機能が利用できます。
最新のマシニングセンタでは5軸同時制御にも対応し、タービンブレードのような複雑な自由曲面も一度のセッティングで加工可能です。
また、マシニングセンタにはツールプリセッタや自動測定プローブなどの周辺装置が充実しています。
これらの装置により、工具長の自動測定やワーク座標の自動設定が可能になり、段取り時間が大幅に短縮されます。
加工の複合化
フライス盤は基本的にフライス加工（平面・溝・段差など）を行う専用機です。
マシニングセンタはフライス加工に加えて、穴あけ・タップ・リーマ・中ぐりなど、複数の加工工程を1台で完結させることができます。
ワークの段取り替え回数が減ることで、累積誤差の低減と生産性の向上が期待できます。
1回のクランプで全加工を完了できるため、基準面の変更による位置ずれリスクもなくなります。
コストと導入判断
マシニングセンタはフライス盤と比べて導入コストが高くなります。
本体価格だけでなく、プログラミング技術者の育成やCAMソフトウェアの導入も必要になるためです。
少量多品種の試作加工や教育用途ではフライス盤が適しており、量産や複雑形状の加工にはマシニングセンタが適しています。
加工内容と生産量に応じた使い分けが、設備投資の最適化につながります。
ただし近年は低価格帯のマシニングセンタも登場しており、中小企業でも導入しやすくなっています。
手動フライス盤からNCフライス盤、そしてマシニングセンタへと段階的にステップアップしていく企業も少なくありません。
マシニングセンタの詳細は、マシニングセンタとはをご参照ください。
| 比較項目 | フライス盤 | マシニングセンタ |
|---|---|---|
| 工具交換 | 手動 | 自動（ATC） |
| 制御方式 | 手動またはNC | CNC |
| 複合加工 | 困難 | 可能（穴あけ・タップ等） |
| 導入コスト | 低い | 高い |
| 適した用途 | 試作・少量・教育 | 量産・複雑形状 |
関連記事

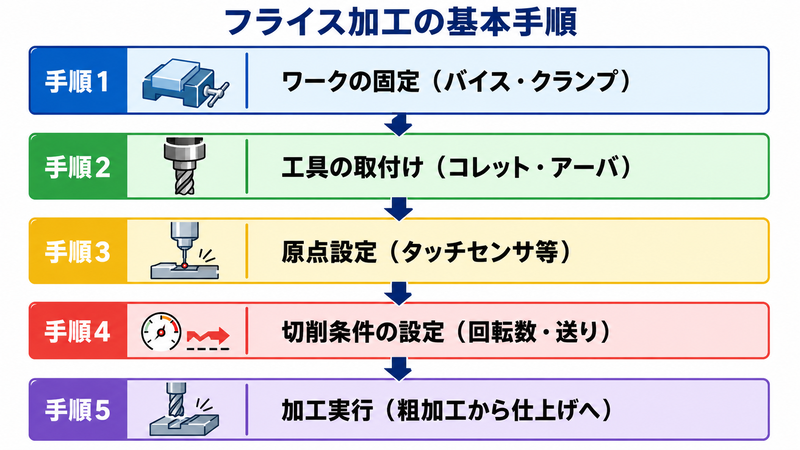

6. フライス盤の使い方と加工手順
フライス盤を安全かつ正確に使用するためには、基本的な加工手順を理解しておくことが欠かせません。
ここでは、手動フライス盤での一般的な加工手順を5つのステップに分けて解説します。
ワークの固定
加工の第一歩は、ワークをテーブル上にしっかりと固定することです。
固定方法には主にバイス（万力）による挟持とクランプによる直接固定の2種類があります。
バイスは小〜中型のワークに適しており、精度良く素早く固定できます。
クランプは大型ワークや異形状のワークを固定する際に使用します。
いずれの場合もワークの浮き上がりや回転を防ぐため、適切な締め付けトルクで固定することが重要です。
バイスの口金が摩耗している場合は、ワークが傾いて固定される原因になります。
定期的にバイスの口金面を研磨して平面度を維持しておきましょう。
工具の取付け
使用する切削工具を主軸に取り付けます。
立てフライス盤ではコレットチャックにエンドミルを装着するのが一般的です。
横フライス盤ではアーバ（心棒）に平フライスやサイドカッターを通して固定します。
工具の振れ（ランアウト）は加工精度と工具寿命に大きく影響します。
取付け後に必ずダイヤルゲージで振れを確認し、5μm以下に収まっていることを確認しましょう。
コレットの締め付けが不十分だと加工中に工具が抜け出す危険があるため、規定トルクでしっかりと締め付けることが大切です。
エンドミルの突出し量は、加工に必要な最小限の長さに設定するのが原則です。
突出しが長いほど工具のたわみが増大し、びびり振動や寸法精度不良の原因になります。
原点設定
加工開始点となるワーク座標の原点を設定します。
手動フライス盤ではタッチセンサーやエッジファインダーを使用してワーク端面の位置を検出します。
Z軸の原点はワーク上面に工具を軽く接触させて設定するのが一般的です。
原点設定のミスは加工寸法の誤差に直結するため、慎重に行う必要があります。
特にZ軸の原点設定では、工具を高速回転させた状態でワークに接触させないよう注意してください。
低速回転もしくは手回しで接触を確認するのが安全な方法です。
エッジファインダーは棒状の測定具で、主軸を低速回転させた状態でワーク端面に近づけると、接触した瞬間に先端が偏心して接触を知らせてくれます。
X・Y方向の原点設定はこのエッジファインダーを使う方法が最も広く普及しています。
切削条件の設定
主軸回転数とテーブル送り速度を設定します。
切削条件の計算方法については次のセクションで詳しく解説しますが、工具メーカーが推奨する切削速度と1刃あたり送り量を基準に決定します。
回転数が高すぎると工具の摩耗が早まり、低すぎると構成刃先（ビルトアップエッジ）が発生して面粗さが悪化します。
送り量が大きすぎると工具折損や面粗さ不良の原因になるため、バランスの取れた条件設定が重要です。
初めて加工する材質の場合は、推奨条件の70〜80%からスタートして徐々に条件を上げていく方法が安全です。
手動フライス盤では回転数が段階的にしか変更できない機種が多いため、計算値に最も近い回転数ステップを選択します。
ベルト掛け替え式の機種では、速度変更のたびに主軸を停止する必要がある点に注意してください。
加工実行
切削条件を設定したら、いよいよ加工を開始します。
一般的な加工では、まず粗加工で大まかな形状を削り出し、次に仕上げ加工で最終寸法と面粗さに仕上げます。
粗加工では切込み量を大きくして加工効率を優先し、仕上げ加工では切込み量を小さくして精度と面粗さを優先します。
粗加工では仕上げ代として0.2〜0.5 mm程度を残しておくのが一般的です。
フライス加工にはダウンカット（下向き削り）とアップカット（上向き削り）の2種類の切削方式があります。
ダウンカットは工具の回転方向と送り方向が同じ方式で、切りくずが厚い状態から薄くなる切削をします。
仕上げ面が良好でバリが出にくい利点がありますが、バックラッシュがある機械ではテーブルが引き込まれる危険があります。
アップカットは工具の回転方向と送り方向が逆の方式で、切りくずが薄い状態から厚くなる切削をします。
バックラッシュの影響を受けにくいため、手動フライス盤ではアップカットが基本とされています。
加工中は切りくずの排出状態・異常音・振動に注意を払い、問題があれば即座に主軸を停止させます。
クーラント（切削油剤）の供給も重要です。
適切なクーラント供給により、工具と被削材の界面温度が下がり、工具寿命の延長と加工面品質の向上が期待できます。
水溶性クーラントは冷却性に優れ、不水溶性クーラントは潤滑性に優れるという特性があります。
鋳鉄の加工ではクーラントを使わないドライ切削が一般的です。
鋳鉄の切りくずは粉状になるため、クーラントで流すとスラッジ化して機械内部を汚染する可能性があるためです。
加工が完了したら、マイクロメーターやノギスで寸法を測定し、図面の公差内に収まっているかを確認します。
面粗さの確認が必要な場合は表面粗さ計を用いて定量的に評価します。
7. 切削条件の計算方法
フライス加工で高品質な製品を安定して生産するためには、適切な切削条件を計算で求めることが不可欠です。
ここでは現場で頻繁に使用される計算式を、具体的な計算例とあわせて解説します。
切削速度
切削速度とは、工具の外周が1分間に進む距離のことです。
工具の直径と主軸回転数から、次の式で求めます。
ここで、vは切削速度（m/min）、Dは工具直径（mm）、nは主軸回転数（min⁻¹）です。
切削速度は工具材質とワーク材質の組み合わせで推奨値が決まります。
たとえば超硬エンドミルで炭素鋼を加工する場合、切削速度は80〜150 m/min程度が一般的です。
高速度鋼（ハイス）の工具を使う場合は超硬の3分の1〜2分の1程度の切削速度に下げる必要があります。
アルミニウム合金のような軟質材では200〜500 m/minと高い切削速度が設定できます。
ステンレス鋼やチタン合金のような難削材では切削速度を低めに設定し、発熱を抑制することが工具寿命の確保に直結します。
SUS304の場合は超硬工具でも50〜100 m/min程度が目安です。
被削材の硬度が高くなるほど切削速度を下げる必要があり、ステンレス鋼やチタン合金などの難削材では炭素鋼の半分以下の切削速度が推奨されます。
工具メーカーのカタログには材質ごとの推奨切削速度が掲載されているため、初めて扱う材質の場合は必ずカタログを参照しましょう。
主軸回転数
実際にフライス盤のダイヤルやプログラムで設定するのは主軸回転数です。
切削速度の式を変形して、以下のように求めます。
たとえば切削速度100 m/min、工具直径10 mmの場合を計算してみます。
つまり、直径10 mmのエンドミルで切削速度100 m/minを実現するには、主軸回転数を約3,183 min⁻¹に設定すればよいことが分かります。
算出した回転数がフライス盤の最高回転数を超える場合は、工具径を大きくするか切削速度を下げて対応します。
テーブル送り速度
テーブル送り速度は、テーブルが1分間に移動する距離です。
1刃あたり送り量・刃数・回転数の3つから算出します。
ここで、v_fはテーブル送り速度（mm/min）、f_zは1刃あたり送り量（mm/刃）、zは刃数、nは主軸回転数（min⁻¹）です。
たとえば4枚刃エンドミル、1刃あたり送り量0.05 mm/刃、回転数3,183 min⁻¹の場合を計算します。
この値がテーブル送りダイヤルの設定値になります。
手動フライス盤では送りダイヤルの目盛りが粗いため、最も近い設定値を選択することになります。
材料除去率
材料除去率（MRR）は、単位時間あたりに除去される材料の体積を表す指標です。
加工効率の評価や所要動力の算出に使用します。
ここで、Qは材料除去率（mm³/min）、a_eは切込み幅（mm）、a_pは切込み深さ（mm）、v_fはテーブル送り速度（mm/min）です。
たとえば切込み幅5 mm、切込み深さ3 mm、送り速度636.6 mm/minの場合を計算します。
この値は1分間に約9.5 cm³の材料を除去できることを意味します。
材料除去率が大きいほど加工効率は高いですが、切削抵抗も増大するため機械の剛性とモーター出力に見合った範囲で設定する必要があります。
粗加工では材料除去率を最大化することが生産性向上の鍵ですが、仕上げ加工では面粗さと寸法精度が優先されるため材料除去率は低くなります。
粗加工と仕上げ加工で切削条件を明確に分けて設定することが、効率と品質を両立させるポイントです。
切削動力
フライス盤の主軸モーターが加工に必要とする動力を、比切削抵抗と材料除去率から算出します。
ここで、P_cは切削動力（kW）、K_cは比切削抵抗（N/mm²）、Qは材料除去率（mm³/min）、ηは機械効率（通常0.7〜0.85）です。
炭素鋼の比切削抵抗を2,000 N/mm²、機械効率を0.8とした場合を計算してみます。
この結果から、使用するフライス盤の主軸モーター出力が0.40 kW以上であれば加工可能であることが確認できます。
実際には安全係数を考慮して、算出値の1.5〜2倍のモーター出力を確保することが推奨されます。
モーター出力が不足する場合は、切込み量を減らして材料除去率を下げるか、複数回のパスに分割して加工します。
面粗さの理論値
フライス加工における仕上げ面の理論面粗さは、1刃あたり送り量と工具先端のコーナーR（ノーズ半径）から概算できます。
ここで、R_thは理論面粗さ（mm）、f_zは1刃あたり送り量（mm/刃）、Rは工具先端のコーナー半径（mm）です。
たとえば1刃あたり送り量0.05 mm/刃、コーナーR 0.8 mmの場合を計算します。
理論面粗さ約0.39 μmは非常に良好な仕上げ面です。
ただし実際の面粗さは、びびり振動・工具摩耗・切りくず噛み込みなどの影響で理論値よりも大きくなります。
面粗さを改善したい場合は、コーナーRの大きい工具に変更するか、1刃あたり送り量を減らすのが効果的です。
切削時間
テーブル送り速度と加工長さから、切削に要する時間を求めることができます。
ここで、Tは切削時間（min）、Lは加工長さ（mm）、v_fはテーブル送り速度（mm/min）です。
たとえば加工長さ200 mm、送り速度636.6 mm/minの場合を計算します。
加工長さにはワークの実長に加えて、工具のアプローチ量とオーバーラン量を含めることを忘れないようにしましょう。
アプローチ量は一般的に工具半径程度、オーバーラン量は2〜5 mm程度を加算します。
加工コストの概算
フライス加工のコストを概算するためには、加工時間と機械のチャージレート（時間単価）を掛け合わせます。
段取り時間を含めた総加工時間に、機械1時間あたりの単価を乗じることで、1個あたりの加工コストが算出できます。
加えて工具の消耗費も考慮する必要があります。
工具1本あたりの加工可能個数は、工具寿命と1個あたりの切削時間から算出します。
たとえば工具寿命60分、1個あたり切削時間0.31分であれば、1本の工具で約193個の加工が可能です。
こうした原価計算を正確に行うためにも、切削条件の計算は実務上非常に重要な技術です。
なお、上記の計算式はすべて理想的な条件を前提としています。
実際の加工では、工具の摩耗進行・ワーク材質のばらつき・機械の経年劣化といった要因が加わるため、計算値はあくまで出発点として捉えてください。
現場では計算値を基準に試し加工を行い、切りくずの色や形状・異常音の有無・加工面の仕上がりを確認しながら条件を微調整していくのが一般的です。

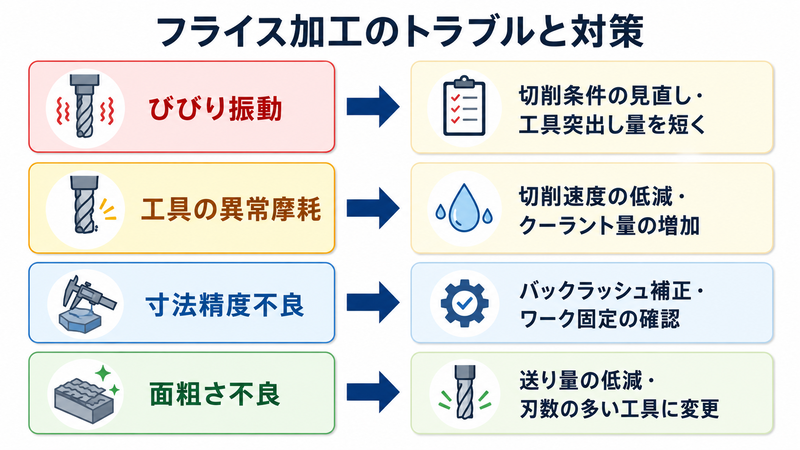

8. フライス加工の注意点とトラブル対策
フライス加工では、切削条件の設定ミスや機械の状態不良によって様々なトラブルが発生します。
ここでは現場でよく遭遇する4つのトラブルと、その原因および対策を解説します。
びびり振動
加工中にワークや工具が異常振動を起こし、加工面に規則的な模様（びびりマーク）が残る現象です。
加工精度と面粗さを大きく悪化させるだけでなく、工具折損の原因にもなります。
びびり振動の主な原因は、切削抵抗に対する系（工具−ワーク−機械）の剛性不足です。
対策としては、工具の突出し量を短くする・回転数を変更して共振点を避ける・切込み量を減らすといった方法が有効です。
びびり振動には「強制びびり」と「自励びびり」の2種類があります。
強制びびりは歯車の噛み合いや軸受けの不良など外部からの周期的な力が原因で発生し、自励びびりは切削過程そのものが不安定になることで発生します。
自励びびりは特にスロッティング加工（全幅切込み）や薄肉ワークの加工で発生しやすく、切込み幅を工具径の70%以下に抑えることで回避できる場合があります。
エンドミルのたわみ量は突出し長さの3乗に比例して大きくなります。
したがって、突出し量を半分にすれば、たわみ量は約8分の1に低減できます。
このたわみの関係は、片持ちはりのたわみの公式から理解できます。
ここで、δはたわみ量（mm）、Fは切削力（N）、Lは突出し長さ（mm）、Eはヤング率（MPa）、Iは断面二次モーメント（mm⁴）です。
突出し長さLを半分にすると、L³は8分の1になるため、たわみ量も8分の1に低減されることがこの式から確認できます。
また、不等ピッチや不等リードのエンドミルを使用することで、自励びびり振動を抑制できる場合があります。
刃のピッチが等間隔でないため共振が起こりにくくなる原理です。
工具の異常摩耗
切削速度が過大であったり、クーラントの供給が不十分であったりすると、工具の摩耗が異常に早く進行します。
特に逃げ面摩耗が急速に進行する場合は、切削速度を下げることが最も効果的な対策です。
すくい面にクレーター状の摩耗が発生する場合は、切りくずが高温になっている証拠であり、クーラントの供給量を増やすか切削速度を下げる必要があります。
工具摩耗と切削速度の関係はテイラーの工具寿命方程式で表されます。
ここで、vは切削速度（m/min）、Tは工具寿命（min）、nとCは工具材質と被削材の組み合わせで決まる定数です。
この式から分かるように、切削速度をわずかに下げるだけで工具寿命は大幅に延長されます。
たとえば超硬工具（n=0.25）の場合、切削速度を20%下げると工具寿命は約2.4倍に延びる計算になります。
寸法精度不良
加工後の寸法が図面指定値から外れる問題は、現場で最も頻繁に発生するトラブルのひとつです。
原因は多岐にわたりますが、代表的なものとしてバックラッシュ・ワーク固定の不備・熱変位が挙げられます。
バックラッシュとは、送りねじのガタ（遊び）のことです。
テーブルの送り方向を反転させたとき、バックラッシュ分だけ送り量にずれが生じます。
対策としては、送り方向を統一する（ダウンカットまたはアップカットのいずれかに固定する）方法があります。
熱変位は長時間の連続加工で顕著になります。
主軸やテーブルが熱膨張することで寸法がずれるため、定期的な寸法確認と暖機運転が推奨されます。
加工開始前に15〜30分程度の暖機運転を行うことで、熱変位による寸法変動を最小限に抑えられます。
ワーク固定の不備も寸法精度不良の大きな原因です。
バイスの締め付け力が弱いとワークが加工中に微小にずれることがあり、特に仕上げ加工ではこのずれが致命的な精度不良につながります。
また、切削力によるワークのたわみも見逃せない要因です。
薄肉のワークや片持ちで固定したワークは切削力でたわみやすいため、補助支持を追加するか切込み量を減らして対応します。
面粗さ不良
加工面が指定の面粗さを満たさない場合、送り量の低減が最も即効性のある対策です。
前述の理論面粗さの式から分かるように、面粗さは1刃あたり送り量の2乗に比例します。
送り量を半分にすれば理論面粗さは4分の1に改善されます。
また、刃数の多い工具に変更することで、同じテーブル送り速度でも1刃あたり送り量を小さくできます。
たとえば2枚刃から4枚刃のエンドミルに変更すれば、1刃あたり送り量は半分になります。
コーナーRの大きい工具への変更も面粗さ改善に効果的です。
仕上げ加工ではR0.8以上のコーナーRを持つ工具を選定すると良好な面粗さが得られやすくなります。
研削加工との使い分けについては、研削加工の基礎も参考になります。
安全上の注意
フライス盤は高速回転する工具を使用するため、安全管理が極めて重要です。
加工中は保護メガネを着用し、回転する工具やワークには絶対に手を触れないでください。
切りくずの除去は必ず主軸を停止させてからブラシで行います。
また、ワークの固定が不十分な状態で加工を開始するとワークが飛散する危険があります。
加工前のワーク固定確認は、安全上の最優先事項です。
長い髪は帽子の中にまとめ、手袋は回転体に巻き込まれる危険があるため着用しないでください。
軍手をしたまま回転中の工具に手を近づけることは、重大事故につながる極めて危険な行為です。
フライス盤の回転工具は旋盤のチャックと比べて目視で回転を確認しにくい場合があります。
主軸が完全に停止したことを確認してから工具やワークに触れるようにしてください。
切りくずは手で払わず、必ずブラシや圧縮エアを使って除去します。
薄くて鋭利な切りくずは素手で触ると切傷の原因になるため、清掃時も注意が必要です。
関連記事
まとめ
本記事では、フライス盤の基本概念から構造・種類・旋盤やマシニングセンタとの違い・使い方・切削条件の計算方法・トラブル対策までを解説しました。
フライス盤は工具が回転し、ワークをテーブルで送ることで平面・溝・段差などの加工を行う工作機械です。
旋盤が「丸いもの」を加工する機械であるのに対し、フライス盤は「四角いもの」を加工する機械と捉えると理解しやすいでしょう。
フライス盤にはいくつかの種類があり、立てフライス盤・横フライス盤・万能フライス盤・NCフライス盤など、用途に応じた選択が重要です。
さらに、ATCとCNC制御を備えたマシニングセンタはフライス盤の発展形であり、量産や複雑形状の加工ではマシニングセンタが選ばれます。
切削条件の計算では、切削速度・回転数・送り速度・材料除去率・切削動力の5つの式が基本となります。
これらを正しく計算して加工に適用することで、品質・効率・工具寿命のバランスを最適化できます。
現場で発生するびびり振動・工具摩耗・寸法精度不良・面粗さ不良といったトラブルは、原因を正しく特定して対策を講じることで解決できます。
特にびびり振動対策としての工具突出し量の管理と、テイラーの工具寿命方程式に基づく切削速度の最適化は、覚えておいて損のない知識です。
フライス盤は歴史ある工作機械でありながら、NCやCNCの技術と融合することで現在も進化を続けています。
手動フライス盤での経験は、マシニングセンタを扱う際にも切削原理や条件設定の基礎知識として必ず役に立ちます。
フライス加工の代表的な工具であるエンドミルや、仕上げ工程として組み合わせることの多い平面研削盤についても、あわせて理解を深めていただければ幸いです。
