オームの法則とは？電圧・電流・抵抗の計算と求め方

「電圧・電流・抵抗、この3つの関係がどうしても頭の中で整理できない」

電気を学び始めた多くの方が、最初につまずくのがこの3つの関係です。

そのもやもやを一気に解消してくれるのが、本記事のテーマであるオームの法則（Ohm's law）です。

オームの法則は、電圧・電流・抵抗という3つの基本量を、たった1本の式で結びつける電気回路の最も基本的な法則です。

家電製品の設計から、工場設備の保全、電線サイズの選定、LEDの点灯回路まで、電気が関わるあらゆる場面で土台として使われています。

本記事では、オームの法則の公式と3つの変形から、電圧・電流・抵抗それぞれの物理的な意味、具体的な計算例、直列回路と並列回路への応用、電力との関係、そして法則が成り立たない場合までを、図と数式で体系的に解説します。

1. オームの法則とは｜電気回路の最も基本的な法則

オームの法則とは、導体に流れる電流の大きさが、その両端に加わる電圧に比例し、抵抗に反比例するという法則です。

1827年にドイツの物理学者ゲオルク・オームによって発見されたことから、その名が付けられました。

言葉で表すと「電圧を大きくすれば電流は増え、抵抗を大きくすれば電流は減る」という、きわめて素直な関係です。
この当たり前に思える関係を、誤解の余地なく数式で定義したことに、この法則の価値があります。

オームの法則は、次の1本の式で表されます。

ここで、 は電圧（単位：ボルト、V）、 は電流（単位：アンペア、A）、 は抵抗（単位：オーム、Ω）を表します。

たったこれだけの式の中に、電気回路を扱ううえで欠かせない3つの量がすべて含まれています。

この式は、電圧が電流と抵抗の積に等しいことを意味します。
裏を返せば、3つのうち2つがわかれば、残りの1つは必ず計算で求められるということです。

1-1. なぜオームの法則が重要なのか

オームの法則が「電気の出発点」とされるのは、現実の回路設計やトラブル対応のほとんどが、この法則の応用で解けるためです。

例えば、LEDに流す電流を適正値に抑えるための抵抗値を決める、モーターの巻線抵抗から発熱を見積もる、電線の許容電流を超えないか確認する、といった作業はすべてオームの法則が基礎になっています。

つまりオームの法則は、机上の理論にとどまらず、現場の判断を支える実用的な道具なのです。
この1本の式を自在に使えるかどうかで、電気回路の理解度は大きく変わります。

逆に言えば、複雑に見える回路も、突き詰めればオームの法則と少数の基本則の組み合わせで成り立っています。
まずこの法則を確実に押さえることが、電気を学ぶうえでの最短ルートになります。

1-2. 水流モデルで直感的に理解する

電気は目に見えないため、水の流れにたとえると直感的に理解しやすくなります。

電圧は「水を押し出す圧力（水位差）」、電流は「流れる水の量」、抵抗は「配管の細さ（流れにくさ）」に対応します。

水位差を大きくすれば水の流れる量が増えるように、電圧を上げれば電流は増えます。
配管を細くすれば水が流れにくくなるように、抵抗を上げれば電流は減ります。

このイメージを持っておくと、式の意味が記号の暗記ではなく、現象として腑に落ちます。
オームの法則は、この「圧力・流量・流れにくさ」の関係を電気の言葉に置き換えたものだと考えてよいでしょう。

2. オームの法則の公式と3つの変形

オームの法則 は、求めたい量に応じて3つの形に変形できます。

どれも同じ式を移項しただけですが、現場では「何を求めたいか」によって使う形が変わるため、3つともすぐに書けるようにしておくことが大切です。

2-1. 電流を求める式

電圧と抵抗がわかっていて、流れる電流を知りたい場合は、次の式を使います。

この形は、回路に流れる電流を予測するときに最もよく使われます。
電源電圧と抵抗値さえわかれば、その回路にどれだけの電流が流れるかを事前に計算できます。

例えば部品に過大な電流が流れないかを確認する、ヒューズの定格を選ぶ、といった安全設計の場面で頻出する形です。

2-2. 電圧を求める式

電流と抵抗がわかっていて、必要な電圧や電圧降下を知りたい場合は、元の形をそのまま使います。

この形は、抵抗に電流が流れたときに生じる「電圧降下」を求めるときに活躍します。
電線や接点に電流が流れると、わずかな抵抗でも電圧が下がるため、その損失量を見積もるのに使います。

長い配線の末端で電圧が不足していないかを確認する、といった実務では欠かせない計算です。

2-3. 抵抗を求める式

電圧と電流がわかっていて、抵抗値を知りたい場合は、次の式を使います。

この形は、未知の部品の抵抗値を実測値から逆算するときや、必要な制限抵抗を設計するときに使います。
電圧と電流を測定すれば、その素子の抵抗値を計算で割り出せます。

LED回路で「電流を10mAに抑えるには何Ωの抵抗が必要か」を決めるような場面が、まさにこの形の出番です。

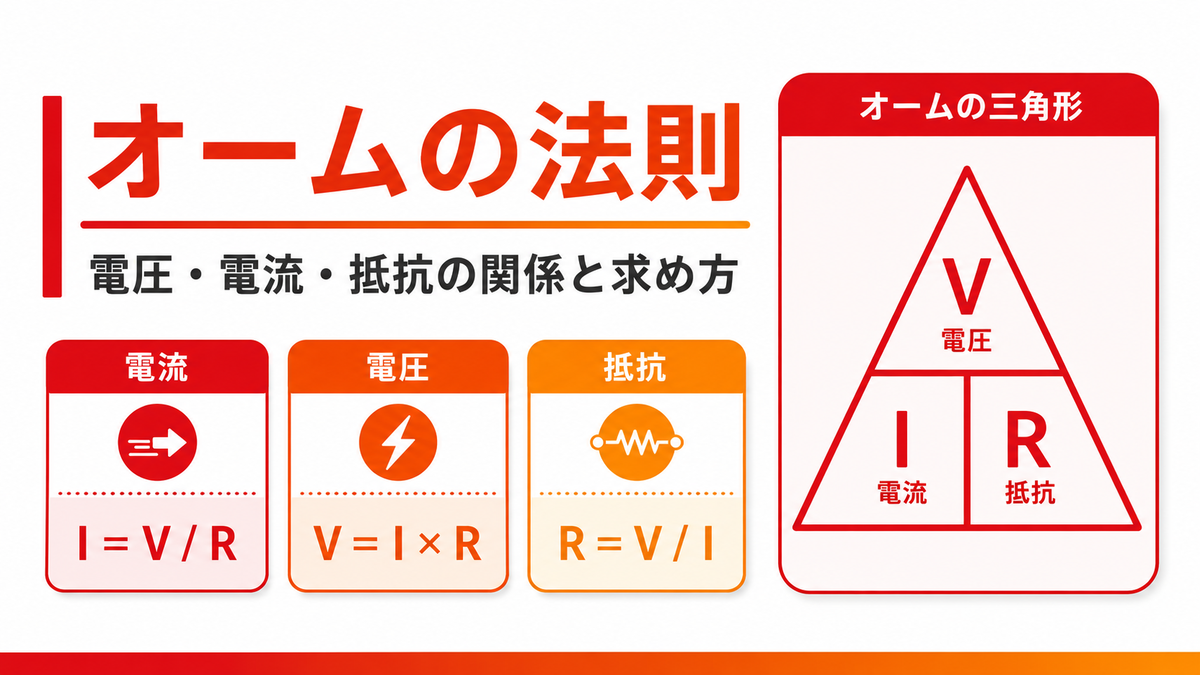

2-4. オームの三角形｜覚え方のコツ

3つの式を毎回移項するのが面倒な場合は、「オームの三角形」という覚え方が便利です。

三角形を上下に分け、上に 、下の左右に と を配置します。

求めたい量	三角形での見方	式
電圧 V	I と R を掛ける（横並び）	V = I R
電流 I	V を R で割る（上÷下）	I = V / R
抵抗 R	V を I で割る（上÷下）	R = V / I

求めたい文字を指で隠すと、残った2文字の配置がそのまま計算式になります。
横に並んでいれば掛け算、上下に分かれていれば割り算、と覚えておけば迷いません。

暗記が苦手な方ほど、この三角形を一度書いて覚えておくと、3つの式を瞬時に思い出せます。

3. 電圧・電流・抵抗とは｜3つの物理量の意味

オームの法則を正しく使うには、式に登場する3つの量が「何を表しているか」を理解しておくことが欠かせません。

ここでは電圧・電流・抵抗のそれぞれの意味と単位を整理します。

3-1. 電圧（V）｜電流を押し出す力

電圧とは、電流を流そうとする力（電位差）のことで、単位はボルト（V）です。

水流モデルでいえば、水位の高低差にあたり、差が大きいほど水を強く押し出します。

電圧は2点間の「電位の差」として定義されるため、必ず基準となる点との差で考えます。
乾電池の1.5V、家庭用コンセントの100Vなどは、いずれも2端子間の電位差を表しています。

電圧が高いほど、同じ抵抗に対してより多くの電流を流すことができます。
つまり電圧は、回路を動かすための「原動力」にあたる量だと理解しておけばよいでしょう。

3-2. 電流（A）｜流れる電気の量

電流とは、導体の中を単位時間あたりに流れる電荷の量のことで、単位はアンペア（A）です。

1アンペアは、1秒間に1クーロンの電荷が流れる状態を表します。

水流モデルでは、配管を流れる水の量にあたります。
電流が大きいほど多くの電気エネルギーが運ばれ、その分だけ発熱や仕事も大きくなります。

電流は、電圧（押す力）と抵抗（流れにくさ）の兼ね合いで決まる量です。
同じ電圧でも、抵抗が小さい回路ほど大きな電流が流れる点が重要です。

3-3. 抵抗（Ω）｜電流の流れにくさ

抵抗とは、電流の流れにくさを表す量で、単位はオーム（Ω）です。

水流モデルでは、配管の細さや詰まりにあたり、大きいほど水が流れにくくなります。

抵抗は物質の種類・長さ・断面積・温度によって決まります。
同じ材料でも、長く細い導体ほど抵抗は大きく、太く短いほど抵抗は小さくなります。

金属のように電流をよく通すものは抵抗が小さく、ゴムやプラスチックのような絶縁体は抵抗が極めて大きい物質です。
この「流れにくさ」を数値で表せることが、回路を定量的に扱えるようになる鍵になります。

物理量	記号	単位	水流モデル
電圧	V	ボルト（V）	水位差（押す力）
電流	I	アンペア（A）	流れる水の量
抵抗	R	オーム（Ω）	配管の細さ（流れにくさ）

3-4. 抵抗を決める要素｜抵抗率と形状

同じ抵抗といっても、その値は材料と形状によって決まります。

導体の抵抗 は、材料固有の抵抗率 、導体の長さ 、断面積 を用いて次式で表されます。

この式は、導体が長いほど抵抗は大きく、太い（断面積が大きい）ほど抵抗は小さくなることを表します。
水流モデルで、細く長い配管ほど水が流れにくいのと同じイメージです。

抵抗率は材料ごとに決まった値で、銅やアルミニウムは小さく、電気をよく通します。
一方、ニクロム線のように抵抗率の大きい材料は、あえて発熱させるヒーターなどに利用されます。

電線選定で太さが重視されるのは、断面積が抵抗を、ひいては電圧降下や発熱を左右するためです。
同じ電流でも、細い電線ほど抵抗が大きく、損失も大きくなってしまいます。

主な材料の抵抗率を比較すると、次のようになります。

材料	抵抗率 ρ（×10-8 Ω・m, 20℃）	特徴
銀	1.59	最も導電性が高い（高価）
銅	1.68	電線の標準材料
アルミニウム	2.65	軽量で送電線に多用
鉄	9.7	安価だが抵抗は大きめ
ニクロム	約110	抵抗が大きく電熱線に利用

銅やアルミニウムは抵抗率が小さく、電気をよく通すため電線に使われます。
逆にニクロムは抵抗率が銅の約65倍と大きく、その発熱を積極的に利用してヒーターの電熱線に用いられます。

4. オームの法則の計算例｜具体的な求め方

オームの法則は、実際に数字を当てはめて使ってこそ身につきます。

ここでは代表的な3つの計算例を、求める量ごとに見ていきます。

4-1. 電流を求める例題

電圧100V、抵抗50Ωの回路に流れる電流を求めてみます。

電流を求めるので、 を使います。

したがって、この回路には2アンペアの電流が流れることがわかります。
電圧と抵抗の値さえわかれば、このように一度の割り算で電流が求められます。

もし抵抗を2倍の100Ωに変えると、電流は半分の1Aに減ります。
抵抗と電流が反比例の関係にあることが、計算からも確認できます。

4-2. 抵抗を求める例題

電圧12V、電流が0.5Aのとき、抵抗値を求めてみます。

抵抗を求めるので、 を使います。

したがって、この素子の抵抗は24オームだとわかります。
電圧と電流を測定すれば、未知の部品の抵抗値も計算で割り出せるわけです。

この考え方は、テスターで電圧と電流を測って抵抗を推定する、といった現場の点検作業にそのまま使えます。

4-3. 電圧降下の計算

抵抗0.2Ωの電線に5Aの電流が流れたとき、電線で生じる電圧降下を求めてみます。

電圧を求めるので、 を使います。

つまり、この電線の両端で1ボルトの電圧降下が起きていることになります。
わずかな抵抗でも、大きな電流が流れると無視できない電圧降下が生じる点に注意が必要です。

長い配線や細い電線では電圧降下が大きくなり、末端の機器が正常に動かない原因になります。
電線サイズを選ぶ際には、このオームの法則による電圧降下の計算が欠かせません。

5. 直列回路と並列回路でのオームの法則

実際の回路は、抵抗が1つだけということはまれで、複数の抵抗が組み合わさっています。

複数の抵抗をまとめて1つの抵抗とみなしたものを合成抵抗と呼び、つなぎ方によって計算方法が変わります。

5-1. 直列回路｜合成抵抗は和になる

抵抗を一列につなぐ直列回路では、合成抵抗は各抵抗の単純な和になります。

直列回路では、すべての抵抗に同じ電流が流れるのが特徴です。
一方で、各抵抗には抵抗値に比例した電圧がそれぞれ加わります。

例えば10Ωと20Ωを直列につなぐと、合成抵抗は30Ωになります。
抵抗を増やすほど電流が流れにくくなる、というイメージどおりの結果です。

5-2. 並列回路｜逆数の和になる

抵抗を枝分かれさせてつなぐ並列回路では、合成抵抗の逆数が各抵抗の逆数の和になります。

並列回路では、すべての抵抗に同じ電圧が加わるのが特徴です。
そして電流は、それぞれの抵抗値に応じて分かれて流れます。

抵抗が2つの場合は、次の簡略式（和分の積）がよく使われます。

並列につなぐと合成抵抗は最も小さい抵抗よりさらに小さくなります。
電流の通り道が増えるため、全体としては電流が流れやすくなるからです。

例えば10Ωと20Ωを並列につなぐと、合成抵抗は和分の積より となります。
最小の10Ωよりさらに小さくなることが、計算からも確かめられます。

直列回路と並列回路の特徴を、表にまとめて比較します。

項目	直列回路	並列回路
合成抵抗	各抵抗の和（R = R1 + R2 + …）	逆数の和（1/R = 1/R1 + 1/R2 + …）
流れる電流	どの抵抗も同じ	抵抗ごとに分かれる
かかる電圧	抵抗値に応じて分かれる	どの抵抗も同じ
合成抵抗の傾向	最大の抵抗より大きい	最小の抵抗より小さい
身近な例	直列つなぎの乾電池	家庭用コンセント

直列では電流が共通、並列では電圧が共通という違いが、すべての計算の出発点になります。
この表の対応関係を押さえておけば、回路のつなぎ方を見ただけで計算方針を立てられます。

5-3. 分圧と分流の考え方

直列・並列のどちらでも、各抵抗にかかる電圧や流れる電流は、オームの法則から導けます。

直列回路で電圧がどう分かれるかを表すのが「分圧」の式です。

抵抗値の比に応じて電圧が分配される、という関係を表しています。
大きい抵抗ほど大きな電圧を負担することが、式から読み取れます。

この分圧の考え方は、可変抵抗器（ポテンショメータ）で電圧を取り出す回路などに直接応用されています。

分圧を利用した位置検出の仕組みについては、以下の関連記事もあわせてご覧ください。

instant.engineer

5-4. 直列回路の総合例題

ここまでの内容を使って、少し総合的な例題を解いてみます。

10Ωと20Ωの抵抗を直列につなぎ、全体に60Vを加えたときの、電流と各抵抗の電圧を求めます。

まず合成抵抗は、直列なので です。

回路に流れる電流は、オームの法則から次のように求まります。

直列回路では各抵抗に同じ電流が流れるため、10Ωには V、20Ωには V の電圧が加わります。
2つの電圧降下の合計が電源電圧60Vと一致することも、検算として確認できます。

このように、合成抵抗とオームの法則を組み合わせれば、複数の抵抗を含む回路でも順を追って解くことができます。
「全体を合成抵抗でまとめる→全体電流を求める→各部に分配する」という流れが、回路計算の基本手順です。

6. 電力との関係｜オームの法則と消費電力

オームの法則と並んで重要なのが、電気が単位時間あたりに行う仕事の量を表す電力です。

電力を理解すると、回路の発熱や消費エネルギーまで定量的に扱えるようになります。

6-1. 電力の基本式

電力 （単位：ワット、W）は、電圧と電流の積で表されます。

この式は、電圧が高いほど、また電流が大きいほど、消費される電力が大きくなることを表します。
100Vで2Aを消費する機器なら、電力は200Wということになります。

電力は、機器がどれだけのエネルギーを使うかを示す指標です。
消費電力の大きさは、そのまま電気代や発熱量にも直結します。

6-2. オームの法則と組み合わせた電力式

電力の式にオームの法則を代入すると、抵抗を使った2つの便利な形が得られます。

1つ目の式は、電流と抵抗から電力（発熱）を求めるときに使います。
電流が2倍になると発熱は4倍になる、という二乗の関係がここから読み取れます。

2つ目の式は、電圧と抵抗から電力を求める形です。
状況に応じて3つの電力式を使い分けられると、計算の幅が大きく広がります。

6-3. ジュール熱と実務での発熱対策

抵抗に電流が流れると、電気エネルギーの一部が熱に変わります。これをジュール熱と呼びます。

時間 の間に発生する熱量 は、次式で表されます。

発熱が電流の二乗に比例するため、大電流が流れる箇所ほど発熱対策が重要になります。
電線が細すぎると抵抗が大きくなり、発熱して被覆が溶ける、といった事故につながりかねません。

このため、電線やヒューズの選定では、流れる電流に対して十分な太さ・定格を確保する必要があります。
オームの法則と電力の式は、こうした安全設計の根拠そのものになっています。

例えば抵抗10Ωのヒーターに5Aの電流を流すと、消費電力は となり、この電力がすべて熱として放出されます。
仮に電流を2倍の10Aにすると発熱は4倍の1000Wに跳ね上がり、電流の二乗で発熱が増えることが具体的な数字からも実感できます。

このように、わずかな電流の増加が大きな発熱につながるため、機器は必ず定格電流の範囲内で使うことが安全上きわめて重要です。

電流から発熱や必要トルクを扱うモーター回路の例は、以下の関連記事も参考になります。

instant.engineer

7. オームの法則が成り立たない場合｜非線形素子

オームの法則は万能ではなく、成り立つ条件があります。

この限界を知っておくことも、電気を正しく扱ううえで欠かせない知識です。

7-1. オーム性導体と非オーム性導体

電圧と電流が比例関係を保つ素子をオーム性導体と呼びます。

金属の抵抗器などはこれにあたり、電圧を2倍にすれば電流もきれいに2倍になります。

一方で、電圧と電流が比例しない素子を非オーム性導体と呼びます。
この場合、電圧と電流の関係はグラフ上で直線にならず、オームの法則をそのまま適用できません。

つまりオームの法則は、あくまで「電圧と電流が比例する範囲」で成り立つ法則だと理解しておく必要があります。

7-2. 温度による抵抗の変化

金属の抵抗は温度によって変化し、一般に温度が上がると抵抗も大きくなります。

そのため、大電流で素子が発熱すると抵抗値が変わり、厳密には電圧と電流の比例関係が崩れます。

白熱電球のフィラメントは、その典型例です。
点灯前の冷えた状態と点灯後の高温状態では抵抗が大きく異なり、単純な比例計算では扱えません。

実務でオームの法則を使う際は、温度がほぼ一定とみなせる範囲で適用する、という前提を意識しておくとよいでしょう。

7-3. 半導体・ダイオードの例

ダイオードやトランジスタといった半導体素子は、代表的な非オーム性素子です。

ダイオードは、加える電圧の向きや大きさによって電流の流れ方が大きく変わり、電圧と電流は直線関係になりません。

このような素子では、オームの法則をそのまま当てはめるのではなく、素子固有の電圧電流特性（特性曲線）を用いて回路を解析します。
ただし、回路の一部に含まれる抵抗成分にはオームの法則がそのまま使えます。

したがって、法則が使える部分と使えない部分を見極めることが、実際の回路解析では重要になります。
オームの法則の適用範囲を理解しておくことが、より複雑な電子回路を学ぶ第一歩になります。

7-4. オームの法則を測定で使うときの注意

オームの法則を現場で活用するには、電圧・電流・抵抗を正しく測定する必要があります。

テスター（マルチメータ）を使う場合、それぞれの量で測り方が異なる点に注意します。

電圧を測るときは、測定したい2点に対してテスターを並列に当てます。
一方、電流を測るときは回路を一度切り、その間にテスターを直列に入れて電流を通します。

測定器自体もわずかに抵抗を持つため、測り方を誤ると回路の動作を乱したり、正しい値が得られなかったりします。
特に電流測定は接続を間違えると過大な電流が流れ、テスターを破損する恐れがあるため慎重に行います。

また、抵抗を測定するときは、必ず回路の電源を切ってから測るのが鉄則です。
通電したまま抵抗レンジを当てると、正しい値が出ないうえ、測定器を傷める原因になります。

こうした測定の基本を押さえておくと、オームの法則を机上の計算だけでなく、実際の点検やトラブル対応にも活かせるようになります。

まとめ

本記事では、電気回路の最も基本となる「オームの法則」について、公式と3つの変形・電圧電流抵抗の意味・計算例・直列並列回路への応用・電力との関係・法則が成り立たない場合までを体系的に解説しました。

オームの法則は、電圧・電流・抵抗という3つの量を という1本の式で結びつける、電気のすべての土台となる法則です。

「電圧は電流と抵抗の積」「電流は電圧を抵抗で割る」「抵抗は電圧を電流で割る」という3つの形を、オームの三角形とともに覚えておけば、現場のほとんどの計算に対応できます。

さらに電力の式 や と組み合わせれば、発熱や消費電力まで見通せるようになります。

オームの法則はシンプルですが、電気回路を学ぶうえであらゆる場面の土台になる重要な法則です。
まずはこの基本を確実に押さえ、合成抵抗の計算やキルヒホッフの法則へと理解を広げていってください。

電圧・電流・抵抗というたった3つの量の関係を自在に扱えるようになれば、電気はぐっと身近になります。
回路図を見たら、まずオームの法則を当てはめてみることから始めてみてください。
