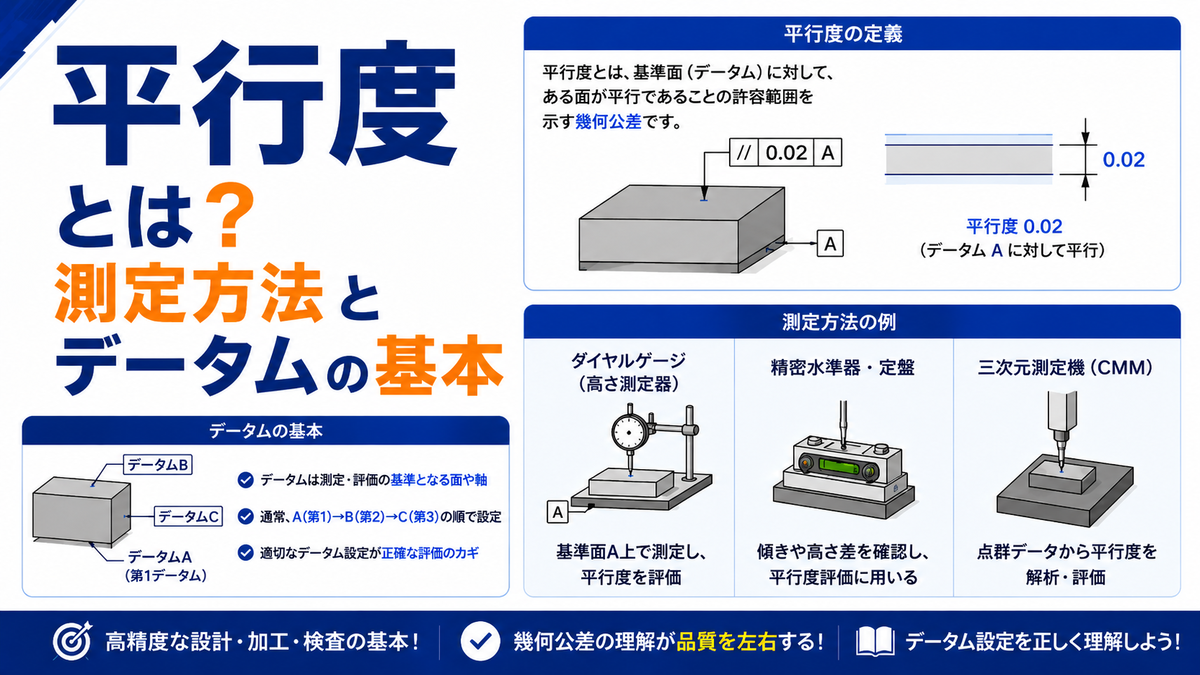

平行度とは？測定方法とデータムの基本

「面どうしが平行なら組めるはず」と考えて部品を組み付けたのに、片当たりや引っ掛かりが出ることがあります。

寸法は公差内でも、基準面に対する傾きやうねりが残っていると、摺動面や取付面の精度は安定せず、組立後に不具合が出て、再調整や手戻りにつながります。

そこで使うのが、幾何公差の一つである平行度です。

平行度は、データムを基準にして、対象面や軸線が平行な公差域内に収まるかを管理する姿勢公差です。

本記事では、平行度の意味、データムの考え方、図面指示の読み方、測定方法、設計時の注意点までを実務目線で解説します。

1. 平行度とは何か

平行度とは、データムに対して対象の面や軸線が平行からどれだけ外れているかを規定する幾何公差です。

単に「二つの面が何となく平行に見えるか」を見るものではありません。

図面で指定された基準に対して、対象形体が許された範囲内に収まるかを判定します。

この基準になる面、線、軸をデータムと呼びます。

平行度はデータムとの関係で成り立つため、基準を決めずに単独では評価できません。

ここが、平面度や真直度のような形状公差との大きな違いです。

図面を見るときは、平行度記号だけでなく、必ず右側に書かれたデータム欄まで確認します。

データムに対する姿勢公差

幾何公差は、形状公差、姿勢公差、位置公差、振れ公差などに分けられます。

平行度は、この中の姿勢公差に分類されます。

姿勢公差とは、基準に対してどの向きに置かれているかを管理する公差です。

平行度では、対象形体がデータムに対して0度、つまり平行な姿勢を保っているかを見ます。

ここでいう姿勢は、部品を図面上の理想形状にどれだけ近づけるかという考え方です。

対象面の位置そのものを固定する公差ではないため、位置ずれまで管理したい場合は別の公差と組み合わせます。

直角度や傾斜度も同じ姿勢公差ですが、指定する角度が異なります。

角度ではなく幅で管理する

平行度の公差値は、角度ではなく長さの単位で表します。

たとえば「平行度0.03」と書かれていれば、角度0.03度という意味ではありません。

データムに平行な公差域の幅が0.03mmである、という意味です。

対象面や対象軸が、その幅の中に収まれば合格と判断します。

角度の差ではなく、実際の部品上でどれだけ面や軸が振れているかを長さで管理します。

そのため、同じ角度ずれでも、対象面が長いほど端部での高さ差は大きくなります。

長いレールや幅広いベースでは、わずかな傾きでも機能上の影響が大きくなります。

面にも軸線にも指定できる

平行度は、平面に対して使われることが多い公差です。

たとえばベースプレートの上面を、下面データムに対して平行に管理する場合です。

一方で、穴の軸線やピンの軸線にも平行度を指定できます。

二つの穴の軸が平行でないと、シャフトやガイドピンがこじれて入りにくくなります。

面の平行だけでなく、軸の向きまで管理できる点が重要です。

2. データムと公差記入枠の読み方

平行度を理解するうえで、データムと公差記入枠は避けて通れません。

図面上では短い記号で表されますが、そこには測定の基準、許容値、評価対象がまとめて書かれています。

ここを読み違えると、加工側と検査側でまったく違う解釈になります。

データムは測定の出発点

データムとは、測定や組立で基準にする理想的な形体です。

実際の部品にある基準面や基準穴から、測定上の基準を設定します。

たとえば下面をデータムAとする場合、検査ではその下面を定盤に当てて基準面として扱います。

このとき、測定対象の上面がデータムAに対してどれだけ平行かを評価します。

平行度では「どの面に対して平行なのか」を明確にすることが最重要です。

公差記入枠の三つの情報

平行度は、公差記入枠の中に記号、公差値、データムを並べて指示します。

一般的には、左から順に幾何特性記号、公差値、データム記号を記入します。

たとえば「平行度記号、0.05、A」とあれば、対象形体はデータムAに平行な0.05mm幅の公差域に入る必要があります。

記号だけでなく、どのデータムに結び付いているかまで読むことが大切です。

同じ0.05mmの平行度でも、データムが下面か側面かで測定姿勢は変わります。

対象面が同じでも、基準が変われば合否判定も変わる点に注意します。

区画	記入内容	平行度での意味
第1区画	平行度記号	平行を管理する姿勢公差であること
第2区画	公差値	許される公差域の幅
第3区画	データム	平行の基準になる面や軸

データム選定は機能から決める

データムは、測りやすい面を何となく選ぶものではありません。

部品が実際に組み付くときの基準、荷重を受ける面、位置決めに使う面を優先します。

たとえばベース部品なら、装置に固定される下面を一次データムにすることが自然です。

その面に対して上面やレール取付面の平行度を管理すれば、組立後の機能と図面指示が一致します。

機能と無関係な面をデータムにすると、図面上は合格でも実機では不具合が残ることがあります。

逆に、組立で最初に当たる面をデータムにすれば、検査姿勢と実使用状態を近づけられます。

平行度は、図面上のきれいな記号ではなく、実際の組立基準を反映するための指定です。

3. 平行度の公差域

平行度は「対象形体がどの公差域に入るか」で判断します。

この公差域は、データムに対して理論的に正しい向きで設定されます。

対象形体の実際の形状は、その理想的な領域の中に完全に入らなければなりません。

角度を分度器で測るイメージではなく、理論的に正しい平行な領域を作り、その中に実際の形体が収まるかを見る考え方です。

面の平行度は二つの平行平面で考える

面に対する平行度では、データムに平行な二つの平面が公差域になります。

この二平面の間隔が、公差記入枠に書かれた数値です。

対象面のすべての点が、この二平面の間に入っていれば合格です。

一部だけが高くても、低くても、領域から外れれば不合格になります。

したがって、平行度は単純な二点間の高さ差だけで済むとは限りません。

対象面に反りやねじれがある場合、複数の測定線で確認する必要があります。

面全体を評価するため、測定点を少なくしすぎると山谷を見落とします。

軸線の平行度は公差域の形に注意する

穴やピンの軸線に平行度を指定する場合は、対象が面ではなく中心線になります。

直径記号を伴う指定では、データムに平行な円筒状の公差域を考えます。

その円筒の中に、穴や軸の実際の中心線が入っていれば合格です。

直径記号がない場合は、指定方向に対する二平面の公差域として解釈されます。

軸線の平行度では、記号と指示方向を読み落とさないことが重要です。

とくに穴の平行度では、穴径そのものの寸法公差、位置度、はめあい条件との関係も確認します。

軸が平行でも位置がずれていれば、組立上は成立しない場合があるからです。

平面度との違い

平面度は、面そのものがどれだけ平らかを管理する形状公差です。

平行度は、面がデータムに対してどれだけ平行かを管理する姿勢公差です。

つまり、平面度にはデータムが不要で、平行度にはデータムが必要です。

平面度は対象面だけを見ますが、平行度は対象面と基準面の関係を見ます。

平面度との違いは、平面度とは何かでも詳しく整理しています。

関連記事

instant.engineer

項目	平面度	平行度
分類	形状公差	姿勢公差
データム	不要	必要
見る対象	一つの面の平らさ	基準面に対する平行
代表用途	シール面、定盤、金型合わせ面	摺動面、取付面、穴軸の向き

4. 平行度の測定方法

平行度の測定では、まずデータムを正しく再現します。

データム面を定盤へ安定して当て、対象面の高さ変化や軸線の向きを測ります。

測定器の種類よりも、基準の取り方と測定点の選び方が結果を左右します。

定盤とダイヤルゲージで測る

もっとも基本的な方法は、定盤とダイヤルゲージを使う測定です。

データム面を定盤に密着させ、測定対象面の上をダイヤルゲージでなぞります。

読みの最大値と最小値の差が、対象面の平行度として扱われます。

定盤は理想的な基準面の代わりであり、ダイヤルゲージは高さ変化を拡大して示します。

ダイヤルゲージの読み方は、ダイヤルゲージの使い方でも解説しています。

関連記事

instant.engineer

ハイトゲージで高さ差を測る

ハイトゲージを使うと、定盤から対象面までの高さを複数点で測れます。

測定点ごとの高さを記録し、一番高い点と一番低い点の差を確認します。

単純な板形状やブロック形状では、現場でも扱いやすい方法です。

ただし、点数が少ないと局所的な反りやうねりを見逃します。

長い面や広い面では、測定線を複数に分けて評価すると安全です。

三次元測定機で評価する

三次元測定機を使うと、データム面と対象面を座標データとして取得できます。

複数点を測り、最適な基準面や対象面を計算して平行度を評価します。

穴の軸線や複雑な形状の平行度にも対応しやすい点が利点です。

一方で、プローブの当て方、測定点数、評価条件をそろえないと結果が変わります。

図面の意図に合った測定プログラムを作ることが重要です。

測定方法	向いている対象	注意点
定盤＋ダイヤルゲージ	平面、摺動面、ブロック部品	データム面の密着と測定方向をそろえる
ハイトゲージ	高さ差を見たい部品	測定点数を増やして面全体を見る
三次元測定機	複雑形状、穴軸、量産検査	データム設定と評価条件を標準化する

5. 図面指示の読み方と判定例

平行度は、図面の短い指示から測定方法まで読み解く必要があります。

とくに「どの面が対象か」「どのデータムに対してか」「公差域の幅はいくつか」を順番に確認します。

「平行度0.05 A」の意味

対象面に対して「平行度0.05 A」と指定されている場合を考えます。

これは、対象面がデータムAに平行な0.05mm幅の二平面の間に収まる必要があるという意味です。

対象面の一部だけを測って0.05mm以内ならよい、という意味ではありません。

指示された対象範囲の全体が、公差域の中に入る必要があります。

測定では、最大高さと最小高さの差だけでなく、測定範囲の取り方も確認します。

小さな部品では全面を走査しやすい一方、大きなベースでは代表線だけを測りがちです。

代表線だけで判定する場合は、その線が機能上もっとも重要な位置を通っているかを確認します。

全長で見るか、局所で見るか

平行度は、対象範囲の全体で評価するのが基本です。

しかし、長いレール取付面や細長いプレートでは、全長での傾きと局所的なうねりが混在します。

図面で対象範囲を明確にしないと、検査者によって測定範囲が変わります。

必要に応じて、範囲を区切った指示や、複数面を共通で管理する指示を検討します。

測定のばらつきが大きい場合は、MSAとは何かの考え方で測定方法そのものを確認します。

寸法公差だけでは傾きを管理しきれない

厚み寸法に公差を入れても、面の姿勢を十分に縛れない場合があります。

たとえば板厚が複数点で寸法公差内でも、片側に向かって全体が傾いている可能性があります。

この場合、厚みは合格でも、取付相手に対して面が正しく向かないことがあります。

そのような機能面では、寸法公差に加えて平行度を指示します。

寸法だけで管理するか、幾何公差まで使うかは、公差設計入門の考え方が役立ちます。

たとえばスペーサの厚みだけを管理すると、両端面が斜めでも厚み測定点が合格になることがあります。

一方、両端面の平行度を指定すれば、締結時の片当たりやボルトの偏荷重を抑えやすくなります。

6. 平行度が必要な代表例

平行度は、部品単体の見た目を整えるためだけの指定ではありません。

摺動、組立、回転、位置決めなど、実際の機能に直結する場面で使います。

摺動面とガイド面

リニアガイドの取付面やスライド機構の摺動面では、平行度が動きの質を左右します。

基準面に対して取付面が傾くと、ガイドにこじりが発生します。

こじりは摩擦の増加、異音、偏摩耗、寿命低下につながります。

見た目にはわずかな傾きでも、長いストロークでは大きな位置ずれとして現れます。

摺動面では、平面度と平行度をセットで考えることが多くなります。

平面度が悪い面は、局所的な接触圧を生みます。

平行度が悪い面は、ストローク方向の姿勢ずれを生みます。

二つの不良は現象が似ていても、対策する加工条件や測定方法が異なります。

取付面と合わせ面

装置のベース、ブラケット、スペーサ、ケースの合わせ面でも平行度は重要です。

面が平行でないと、締結したときに相手部品が傾きます。

ボルトで無理に締め付けると、部品が弾性変形して別の不具合を起こします。

シール面では、局所的なすき間が漏れの原因になります。

また、相手部品との間にゴムシートやガスケットを挟む場合でも、面の大きな傾きは吸収しきれません。

締結力で無理に合わせる設計は、ボルト緩みや局所的な応力集中を招きます。

面の密着性を見るときは、表面粗さRaとは何かも合わせて確認すると確実です。

穴軸や軸受の平行

二つの穴にシャフトを通す構造では、穴軸どうしの平行度が重要です。

穴の中心線が傾いていると、シャフトが片当たりしてスムーズに入りません。

軸受を二点で支える場合も、軸心の平行が崩れると異常荷重が発生します。

歯車、プーリ、ローラのような回転部品では、軸の平行が性能に直結します。

回転体の平行不良は、騒音や振動として現れることもあります。

部品・部位	平行度が悪いと起きる問題	設計上の見方
リニアガイド取付面	こじり、摩耗、動作抵抗増加	基準面との姿勢を管理する
ベースと上面	搭載部品の傾き、組立不良	下面データムから上面を管理する
スペーサ両端面	締結時の傾き、片当たり	両端面の平行と面粗さを確認する
二つの穴軸	シャフトのこじれ、回転不良	軸線の公差域を明確にする

7. 設計で平行度を指定するときの注意点

平行度は便利な指定ですが、厳しく入れればよいわけではありません。

必要な機能を満たす最小限の公差を設定し、加工方法と測定方法まで考えて決めます。

基準面の機能を明確にする

まず、どの面を基準に部品が使われるかを確認します。

組立時に相手部品へ当たる面、治具で位置決めする面、荷重を受ける面がデータム候補です。

データム面が変わると、同じ部品でも平行度の評価結果が変わります。

設計者、加工者、検査者が同じ基準を見られるように、図面で明確に示します。

曖昧な基準は、後工程の手戻りの原因になります。

厳しすぎる公差は加工コストを上げる

平行度を厳しくすると、加工工程も測定工程も難しくなります。

フライス加工で足りるのか、研削やラッピングが必要なのかが変わります。

加工治具の剛性、クランプ方法、熱変形の管理も必要になります。

公差値は「入れられる最小値」ではなく「機能上必要な最大許容値」で決めます。

たとえば単なるカバー取付面と、リニアガイドの取付面では必要な平行度が大きく異なります。

機能に影響しない面まで厳しくすると、加工者は不要な段取りや追加研削を求められます。

過剰品質は、製造コストと検査時間を増やすだけになる場合があります。

データム面自身の精度も確認する

平行度の基準になるデータム面が粗かったり反っていたりすると、測定が安定しません。

データム面は、対象面の平行度を評価する土台です。

そのため、必要に応じてデータム面には平面度や表面粗さも指定します。

線状の基準を扱う場合は、真直度とは何かの考え方も関係します。

基準を整えることが、平行度の信頼性を支えます。

加工図面では、データム面の加工方法と対象面の加工方法をそろえるか、最後に基準面を仕上げてから対象面を加工する工程を検討します。

測定だけでなく加工順序まで考えると、狙った平行度を安定して出しやすくなります。

8. 測定誤差を減らす実務ポイント

平行度は数十マイクロメートル単位で管理することも多く、測定の癖が値に出やすい公差です。

測定値だけを見るのではなく、測定姿勢、固定方法、環境、測定器の状態まで確認します。

ワークの固定と当たりをそろえる

定盤に置くとき、データム面が三点で安定しているかを確認します。

ゴミ、バリ、打痕が一つあるだけで、部品はわずかに傾きます。

薄板や樹脂部品では、押さえ方によって部品が変形することもあります。

測定圧が大きいダイヤルゲージを使うと、柔らかい面では値が変わります。

測る前に、接触面の清掃と固定状態の再現性を確認します。

温度と加工応力の影響を見る

金属部品は、温度変化で寸法が変わります。

大きなベース部品や長いレール面では、わずかな温度差でも平行度の測定値に影響します。

加工直後の部品は、加工熱や残留応力で形状が安定していない場合があります。

精密測定では、室温になじませてから測ることが基本です。

測定環境を記録しておくと、後から値の変動原因を追いやすくなります。

大型部品では、測定前に片側だけ日光や冷風を受けただけで、温度勾配が生じることがあります。

精密部品では、手で長く持っただけでも局所的に温まり、測定値が変わる場合があります。

測定手順を標準化する

平行度の合否判定は、測定点数、測定方向、データムの当て方を標準化して初めて安定します。

同じ部品でも、測定者ごとに測る線が違えば結果は変わります。

量産品では、検査図や測定手順書に測定位置を明記します。

重要寸法では、繰返し性と再現性を確認してから管理値として使います。

測定システムの信頼性は、品質保証の前提になります。

同じ部品を複数回測って値が大きくばらつくなら、部品の不良ではなく測定方法が不安定な可能性もあります。

合否判定の前に、治具、測定器、手順、測定者差を切り分けることが大切です。

誤差要因	起きる問題	対策
データム面のゴミやバリ	部品が傾いて測定値が変わる	清掃、バリ取り、当たり確認
測定点数不足	局所的な高低差を見落とす	複数線、複数点で測定する
測定圧	薄物や樹脂が変形する	低測定力の器具を選ぶ
温度差	長尺部品の値が変動する	温度ならしと環境記録

9. まとめ

平行度とは、データムに対して対象面や軸線が平行な姿勢を保っているかを管理する幾何公差です。

平行度の公差値は角度ではなく、データムに平行な公差域の幅で表します。

面の平行度では二つの平行平面、軸線では指示に応じた二平面や円筒状の公差域を考えます。

平面度は面そのものの形状を見る公差であり、平行度は基準に対する姿勢を見る公差です。

測定では、データムを定盤や三次元測定機で正しく再現し、対象面の最大差や軸線の向きを評価します。

設計では、機能上の基準面をデータムに選び、必要十分な公差値を設定することが大切です。

厳しすぎる平行度は、加工コストと測定コストを上げるため、機能とコストのバランスで決めます。

測定時は、固定方法、ゴミやバリ、測定点数、温度条件をそろえ、再現性のある判定にしましょう。
