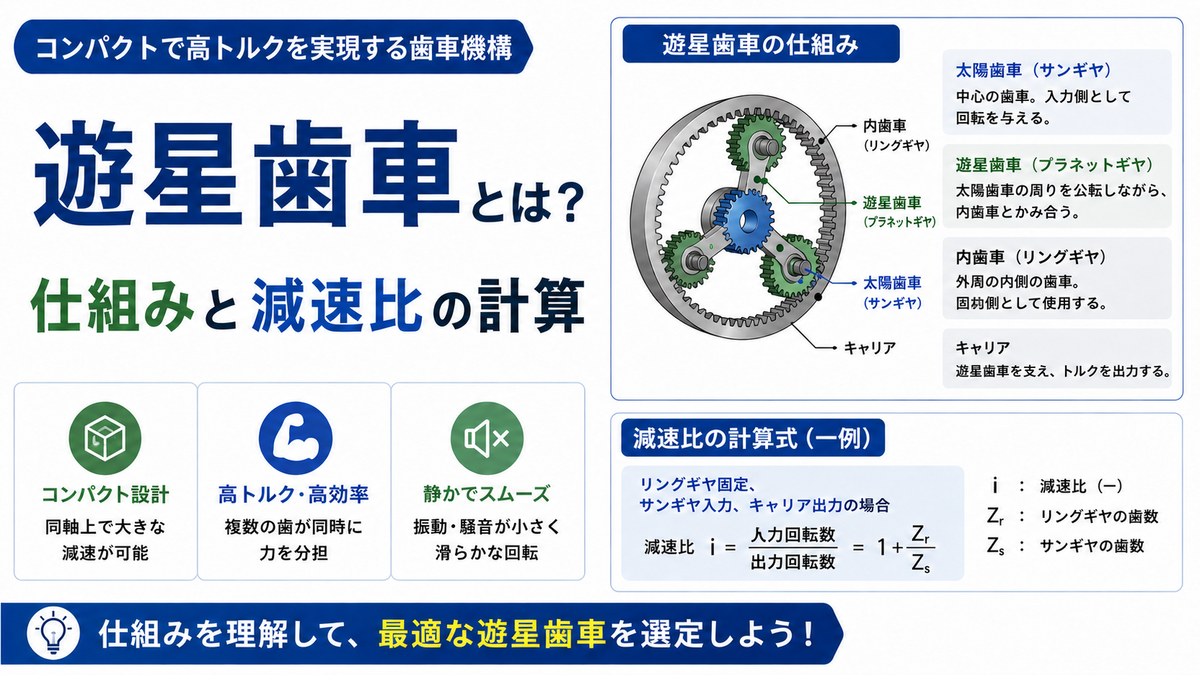

遊星歯車とは？仕組みと減速比の計算

「小さなモータで大きな力を出したいのに、ふつうの歯車では装置が大きくなってしまう」と悩んだことはないでしょうか。

そうした場面で活躍するのが、コンパクトな大きさのまま大きな減速比と高いトルクを得られる、遊星歯車という機構です。

遊星歯車とは、中心にある太陽歯車のまわりを、複数の遊星歯車が公転しながら回る、特徴的な歯車機構のことです。

この仕組みを使うと、同じ軸の上で大きく減速でき、複数の歯車で力を分担して高いトルクを伝えることができます。

本記事では、遊星歯車の意味から構成要素、仕組み、減速比の計算、メリットと用途までを順番に解説していきます。

1. 遊星歯車とは：太陽歯車の周りを回る歯車機構

遊星歯車とは、中心にある太陽歯車のまわりを、複数の小さな歯車が公転しながら回る歯車機構のことです。

太陽のまわりを惑星が回る様子に似ていることから、遊星歯車という名前で呼ばれるようになりました。

ふつうの歯車が2つの軸の間で回転を伝えるのに対し、遊星歯車は複数の歯車が組み合わさって働きます。

太陽系にたとえた名前

遊星歯車の名前は、太陽のまわりを地球などの惑星が回る、太陽系の様子に由来しています。

中心の歯車を太陽に、そのまわりを回る歯車を惑星にたとえて、それぞれに名前がつけられています。

英語では遊星歯車をプラネタリーギアと呼び、惑星を意味する言葉がそのまま使われています。

この名前の由来を知っておくと、それぞれの歯車の位置関係をイメージしやすくなります。

ふつうの歯車との違い

ふつうの平歯車は、2つの軸の間で1か所のかみ合いによって回転を伝えています。

これに対して遊星歯車は、複数の歯車が同時にかみ合いながら回転を伝えるのが大きな違いです。

また、ふつうの歯車では入力軸と出力軸の位置がずれてしまいます。

遊星歯車では入力と出力を同じ軸線の上にそろえられるため、配置がすっきりします。

複数の歯車で力を分担する

遊星歯車の大きな特徴は、複数の遊星歯車で力を分担しながら伝えることにあります。

ふつうの歯車では1か所のかみ合いで力を伝えますが、遊星歯車では複数の場所で同時に伝えます。

このため、1つの歯にかかる力が分散され、小さな大きさのままでも大きなトルクを伝えられます。

この力の分担が、遊星歯車がコンパクトでありながら高トルクである理由になっています。

同じ軸で入出力できる

遊星歯車のもうひとつの特徴は、入力と出力を同じ軸の上で行えることにあります。

ふつうの歯車では入力軸と出力軸がずれてしまいますが、遊星歯車では同じ軸線の上に並びます。

このため、装置をまっすぐに配置することができ、限られたスペースに収めやすくなります。

歯車の基礎は、歯車の設計の記事で解説しています。

特徴	内容	得られる利点
力の分担	複数の歯車で同時に伝える	小型でも高トルク
同軸入出力	入力と出力が同じ軸線	省スペース
大減速比	1段で大きく減速	機構を簡単にできる

2. 遊星歯車の構成要素

遊星歯車は、4つの基本的な要素が組み合わさってできている機構です。

ここでは、それぞれの要素がどのような役割を持っているのかを順番に見ていきます。

太陽歯車（サンギア）

太陽歯車は、機構の中心にある歯車で、英語ではサンギアと呼ばれています。

外側に歯を持つ外歯車で、まわりの遊星歯車とかみ合いながら回転します。

多くの場合、この太陽歯車が入力軸につながれて、回転を受け取る役目を果たします。

機構の中心にあるため、比較的小さな歯車であることが多いのも特徴です。

遊星歯車（プラネットギア）

遊星歯車は、太陽歯車のまわりを回る、複数の小さな歯車のことを指します。

太陽歯車と外側の内歯車の両方にかみ合いながら、自転と公転を同時に行います。

ふつうは3つ前後の遊星歯車が等間隔に配置され、力を分担しながら伝えています。

遊星歯車の数を増やすほど、より大きなトルクを伝えられるようになります。

内歯車（リングギア）

内歯車は、機構の外周にあって内側に歯を持つ歯車で、リングギアとも呼ばれます。

内側の歯で遊星歯車とかみ合い、機構全体を外側から囲むように配置されています。

この内歯車を固定するか回すかによって、機構の動き方が大きく変わってきます。

遊星歯車機構の中で、もっとも大きな歯車であることが一般的です。

キャリア（遊星キャリア）

キャリアは、複数の遊星歯車の軸をまとめて支える部品のことを指します。

遊星歯車が太陽歯車のまわりを公転すると、その公転の動きをキャリアが取り出します。

多くの場合、このキャリアが出力軸につながれて、減速した回転を取り出す役目を果たします。

キャリア自体には歯はなく、遊星歯車を支える枠としての役割を持っています。

歯車のかみ合いの様子

遊星歯車では、太陽歯車と遊星歯車、そして遊星歯車と内歯車が同時にかみ合っています。

遊星歯車は内側で太陽歯車と、外側で内歯車と、2か所でかみ合っているのが特徴です。

この2か所のかみ合いがあることで、遊星歯車は自転と公転を同時に行えます。

3種類の歯車が同時にかみ合う様子をイメージすると、仕組みが理解しやすくなります。

要素	位置	主な役割
太陽歯車	中心	入力を受け取る
遊星歯車	太陽の周り	力を分担して伝える
内歯車	外周	固定や回転で動作を変える
キャリア	遊星の軸を支える	出力を取り出す

3. 遊星歯車の仕組み

遊星歯車は、3つの主要な要素のうち、どれを固定し、どれを入力や出力にするかで動きが変わります。

ここでは、基本的な動作の組み合わせと、その考え方を順番に見ていきます。

1つを固定して使う

遊星歯車では、太陽歯車、内歯車、キャリアの3つのうち、どれか1つを固定して使うのが基本です。

1つを固定し、別の1つを入力に、残りの1つを出力にすることで、回転を伝えていきます。

どの要素を固定するかによって、得られる減速比や回転の向きが変わってきます。

この組み合わせの自由さが、遊星歯車の応用範囲を大きく広げています。

内歯車を固定する基本形

もっとも基本的な使い方は、内歯車を固定し、太陽歯車を入力、キャリアを出力にする形です。

この場合、太陽歯車を回すと遊星歯車が自転しながら公転し、キャリアがゆっくりと回ります。

太陽歯車の速い回転が、キャリアの遅い回転に変わるため、大きな減速が得られます。

多くの減速機が、この内歯車を固定した基本形を利用してつくられています。

遊星歯車の動きをイメージする

遊星歯車の動きは、月が地球のまわりを回る様子を思い浮かべると分かりやすくなります。

遊星歯車は、自分自身がくるくる回る自転と、太陽歯車のまわりを回る公転を同時に行います。

この自転と公転が組み合わさることで、複雑に見える動きが生まれています。

キャリアが取り出すのは、このうち公転の動きだけだとイメージすると理解しやすくなります。

組み合わせで多様な動作

固定する要素を変えると、減速だけでなく増速や、回転の逆転も実現することができます。

たとえば太陽歯車を固定すれば、内歯車を入力にして別の減速比を得ることもできます。

自動車のオートマチックトランスミッションは、この組み合わせを切り替えて変速しています。

減速機については、減速機の基礎の記事も参考になります。

段を重ねて大きな減速比にする

1段の遊星歯車では足りない大きな減速比は、複数の段を重ねることで得られます。

前の段の出力を次の段の入力につなぐと、それぞれの減速比どうしが掛け合わされます。

たとえば5分の1の段を2段重ねると、全体で25分の1の減速比になります。

このように段を重ねることで、コンパクトなまま非常に大きな減速を実現できます。

ただし段を増やすほど効率はわずかに下がり、コストも上がる点に注意が必要です。

固定	入力	出力	動作
内歯車	太陽歯車	キャリア	大きく減速
太陽歯車	内歯車	キャリア	減速
キャリア	太陽歯車	内歯車	逆転して減速

4. 減速比の計算

遊星歯車の減速比は、太陽歯車と内歯車の歯数から計算することができます。

ここでは、もっとも基本的な内歯車を固定した場合の減速比を、具体例とともに見ていきます。

減速比の基本式

内歯車を固定し、太陽歯車を入力、キャリアを出力にした場合の減速比は次の式で表されます。

ここでは減速比（無次元）、は内歯車の歯数、は太陽歯車の歯数を表します。

減速比は入力と出力の回転数の比を表し、値が大きいほど大きく減速できることを意味しています。

この式から、内歯車の歯数が多く、太陽歯車の歯数が少ないほど、減速比が大きくなることが分かります。

減速比の計算例

太陽歯車の歯数が20、内歯車の歯数が80である遊星歯車の減速比を計算してみます。

先ほどの式に代入すると、減速比はという値になります。

つまり、太陽歯車が5回転すると、出力のキャリアが1回転することを意味しています。

このように、1段の遊星歯車でも、5分の1といった大きな減速を得ることができます。

歯数には関係がある

遊星歯車の歯数は、自由に決められるわけではなく、いくつかの条件を満たす必要があります。

内歯車の歯数は、太陽歯車の歯数に、遊星歯車の歯数の2倍を足した値になります。

さらに、遊星歯車を等間隔に並べるには、組み立て条件と呼ばれる関係も満たす必要があります。

これらの条件を守ることで、複数の遊星歯車がきれいにかみ合う機構をつくることができます。

増速や逆転もできる

遊星歯車は、固定する要素を変えることで、減速だけでなく増速にも使うことができます。

キャリアを入力にして太陽歯車を出力にすれば、回転を速める増速の働きになります。

また、キャリアを固定すると、入力と出力の回転が逆向きになる逆転も得られます。

同じ機構でいろいろな動きを実現できる点が、遊星歯車の大きな魅力です。

太陽歯車の歯数	内歯車の歯数	減速比
20	60	4
20	80	5
24	72	4
20	100	6

5. 遊星歯車のメリット

遊星歯車には、ふつうの歯車にはないさまざまなメリットがあります。

ここでは、その代表的な利点を順番に見ていきます。

同軸で入出力できる

遊星歯車は、入力軸と出力軸を同じ軸線の上に配置できるという大きな利点があります。

このため、回転をまっすぐ伝えることができ、装置をコンパクトにまとめやすくなります。

モータの軸の延長線上に出力を取り出せるので、機械の配置の自由度が高くなります。

この同軸という特徴が、限られたスペースでの設計に大きく役立っています。

大きな減速比をコンパクトに得られる

遊星歯車は、1段でも大きな減速比を得られるのが、もうひとつの大きなメリットです。

ふつうの歯車で同じ減速比を得ようとすると、歯車が大きくなったり段数が増えたりします。

遊星歯車なら、小さな大きさのまま大きく減速できるため、機構を簡単にまとめられます。

さらに段を重ねれば、非常に大きな減速比を実現することもできます。

高いトルクを伝えられる

複数の遊星歯車で力を分担するため、遊星歯車は高いトルクを伝えることができます。

1か所のかみ合いに力が集中しないので、小さな歯車であっても大きな力に耐えられます。

このため、同じ大きさのふつうの歯車よりも、大きなトルクを伝えることができます。

トルクの計算は、モータのトルク計算の記事も参考になります。

静かでなめらかに回る

遊星歯車は、複数の歯車が同時にかみ合うため、力の伝わり方がなめらかになります。

力が分散されて1つの歯にかかる負担が小さくなるため、振動や騒音も抑えられます。

このため、静かさが求められる機械でも遊星歯車が選ばれることがあります。

なめらかで静かな回転は、精密な機械にとって大きな利点になります。

メリット	理由	活きる場面
同軸入出力	軸線上に並べられる	省スペース設計
大きな減速比	1段で大きく減速	機構の簡素化
高トルク	複数歯車で力を分担	大きな力の伝達
静音性	負担が分散される	精密・静音機械

6. 遊星歯車のデメリットと注意点

遊星歯車には多くのメリットがある一方で、いくつかのデメリットや注意点もあります。

ここでは、設計や使用のうえで気をつけるべき点を順番に見ていきます。

構造が複雑になる

遊星歯車は、複数の歯車やキャリアを組み合わせるため、構造が複雑になってしまいます。

部品の数が多くなるため、ふつうの歯車に比べて製造やコストの面で不利になることがあります。

また、複数の歯車が正確にかみ合うように、高い加工精度や組み立て精度が求められます。

こうした構造の複雑さが、遊星歯車を使ううえでの課題のひとつになっています。

歯数の制約がある

遊星歯車では、複数の遊星歯車を等間隔に配置するために、歯数に制約があります。

歯数の組み合わせが条件を満たさないと、遊星歯車がうまくかみ合わなくなってしまいます。

このため、好きな減速比を自由に選べるとは限らない点に注意が必要です。

設計では、必要な減速比と歯数の条件の両方を満たす組み合わせを選びます。

バックラッシと効率

歯車のかみ合いには、わずかなすき間であるバックラッシがどうしても生じてしまいます。

遊星歯車では複数のかみ合いがあるため、このバックラッシの管理が重要になります。

精密な位置決めが必要な場合は、バックラッシを小さくする工夫が求められます。

かみ合いの考え方は、かみあい率の記事も参考になります。

潤滑と熱の管理

遊星歯車は複数のかみ合いがあるため、すべての歯車をしっかり潤滑する必要があります。

潤滑が不十分だと、摩耗が進んだり、かみ合い部分が発熱したりしてしまいます。

とくに高速や高トルクで使う場合は、熱を逃がす工夫も必要になります。

適切な潤滑と熱の管理が、遊星歯車を長く使うための条件になります。

選定で確認すること

遊星歯車を選ぶときは、まず必要な減速比と、伝えたいトルクの大きさを確認します。

次に、許容できる装置の大きさや、求められる位置決めの精度を考えます。

精密な用途では、バックラッシの小さい専用の製品を選ぶこともあります。

使用する回転数や周囲の温度なども、選定のうえで重要な条件になります。

これらをまとめて確認することで、用途に合った遊星歯車を選ぶことができます。

市販の遊星歯車減速機を使えば、これらの条件から適した製品を選びやすくなります。

注意点	内容	対応
構造の複雑さ	部品が多く精度が必要	製造とコストを考慮
歯数の制約	条件を満たす歯数が必要	減速比と両立させる
バックラッシ	かみ合いのすき間	精密用途では低減
潤滑と熱	複数のかみ合いを潤滑	潤滑と放熱を管理

7. 遊星歯車の用途

遊星歯車は、その特徴を活かして、身のまわりのさまざまな機械で使われています。

ここでは、代表的な用途を具体的に紹介していきます。

自動車の変速機

自動車のオートマチックトランスミッションには、遊星歯車が広く使われています。

固定する要素を切り替えることで、複数の減速比をなめらかに切り替えています。

同軸でコンパクトにまとめられるため、限られたエンジンルームに収めやすくなります。

自動車の変速のしくみそのものを、遊星歯車が支えているといえます。

減速機やロボット

産業用の減速機やロボットの関節にも、遊星歯車が多く使われています。

大きな減速比と高いトルクを、コンパクトに得られる点が高く評価されています。

サーボモータと組み合わせて、正確な位置決めや力の制御に使われています。

ロボットの動きの精度を、遊星歯車の性能が大きく左右しています。

電動工具や風力発電

電動ドリルやドライバーなどの電動工具にも、遊星歯車が使われています。

小さなモータの速い回転を、大きな力を出す遅い回転に変えています。

このほか、風力発電では、風車の遅い回転を発電機に合わせて速める増速機にも使われます。

身近な機器から大型の設備まで、遊星歯車は幅広く活躍しています。

身近な機器での活用

遊星歯車は、私たちのまわりにある身近な機器の中でも活躍しています。

自転車の内装変速機は、遊星歯車を使って複数のギア比を切り替えています。

このほか、プリンタや時計など、小さな機構の中にも遊星歯車が組み込まれています。

目立たないところで、遊星歯車は多くの機械を静かに支えているのです。

用途	活かされる特徴	具体例
自動車	変速・コンパクト	オートマチック変速機
産業機械	大減速比・高トルク	減速機・ロボット関節
電動工具	小型で大きな力	電動ドリル・ドライバー
風力発電	増速・高トルク	風車の増速機

8. まとめ

遊星歯車とは、中心の太陽歯車のまわりを、複数の遊星歯車が公転しながら回る歯車機構です。

太陽歯車、遊星歯車、内歯車、キャリアという4つの要素から構成されています。

3つの主要な要素のうち1つを固定し、入力と出力を決めることで回転を伝えます。

内歯車を固定した基本形の減速比はで求められます。

同軸での入出力や、大きな減速比、高いトルク、静かさといったメリットがあります。

一方で、構造の複雑さや歯数の制約、バックラッシといった注意点もあります。

減速比は歯数の条件を満たす範囲で選び、必要なトルクと大きさに合わせて設計します。

自動車の変速機やロボット、電動工具など、遊星歯車は幅広い機械で活躍しています。
