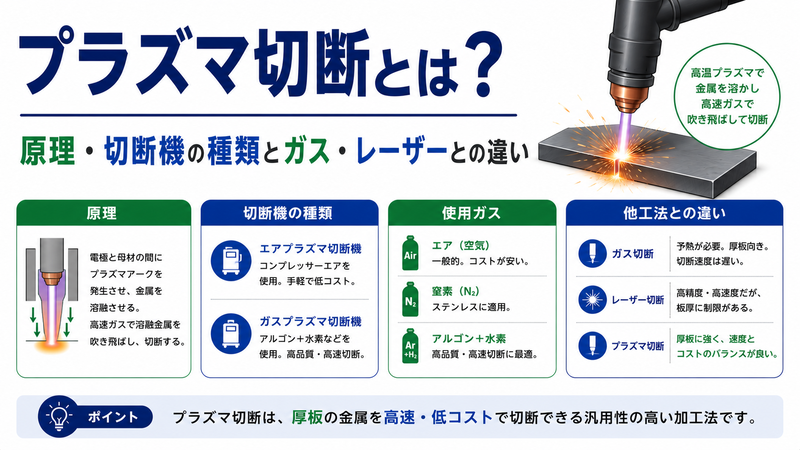

プラズマ切断とは？原理・切断機の種類とガス・レーザーとの違い

金属を切断する方法はさまざまですが、その中でも「プラズマ切断」は独特の原理を持つ加工法です。

ガス切断ではうまく切れないステンレスやアルミニウムも、プラズマ切断なら一台で対応できます。

約20,000℃にも達するプラズマアークのエネルギーで金属を瞬時に溶融し、高速気流で吹き飛ばす。
このシンプルかつ強力な原理が、現場での圧倒的な作業効率を支えています。

しかし「ガス切断やレーザー切断と何が違うのか」「どの板厚まで対応できるのか」「資格は必要なのか」といった疑問をお持ちの方も多いのではないでしょうか。

本記事では、プラズマ切断の基本原理から切断機の種類、適用板厚と切断速度のデータ、ガス切断・レーザー切断との徹底比較、さらに安全対策と必要な資格まで網羅的に解説します。

1. プラズマ切断とは
2. プラズマ切断の原理
3. プラズマ切断機の種類
4. プラズマ切断の適用板厚と切断速度
5. プラズマ切断のメリット・デメリット
6. ガス切断との違い
7. レーザー切断との違い

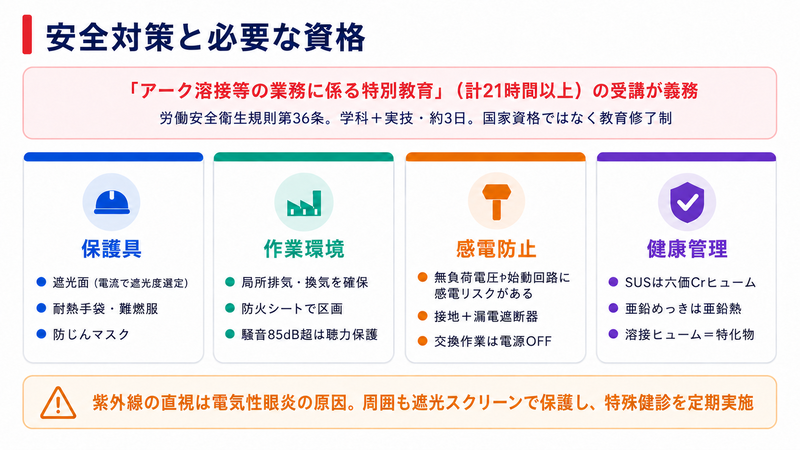

8. プラズマ切断の安全対策と資格
9. まとめ

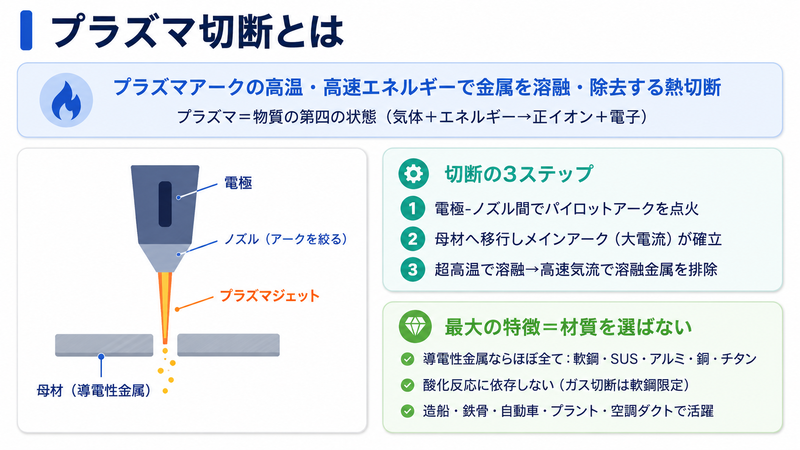

1. プラズマ切断とは

プラズマ切断とは、プラズマアークの高温・高速エネルギーを利用して金属を溶融・除去する熱切断加工法です。
電極と母材（ワークピース）の間にアーク放電を発生させ、そこに供給されたガスがプラズマ化することで超高温の切断エネルギーを生み出します。

物質の第四の状態「プラズマ」

「プラズマ」とは、固体・液体・気体に続く物質の第四の状態を指します。
気体にさらにエネルギーを加えると、原子が正イオンと電子に電離し、電気的に活性な状態になります。

$\text{気体} + \text{エネルギー} \longrightarrow \text{正イオン} + \text{電子}（\text{プラズマ状態}）$

身近なプラズマの例としては、雷・蛍光灯・太陽があります。
宇宙の可視物質の99%以上はプラズマ状態にあるとされており、実は最もありふれた物質の状態です。

プラズマ切断では、アルゴン・窒素・酸素・圧縮空気などのガスをアーク放電の中に通過させます。
アークのエネルギーによりガス分子が電離し、数万度のプラズマジェットとなって母材に照射されます。

プラズマ切断の基本的な仕組み

プラズマ切断の仕組みを簡潔にまとめると、以下の3ステップで成り立っています。

・ステップ1：電極とノズル間でアークを点火し、パイロットアークを生成する

・ステップ2：パイロットアークが母材に移行し、電極-母材間で大電流のメインアーク（移行アーク）が確立される

・ステップ3：移行アークの超高温で母材が溶融し、プラズマガスの高速気流で溶融金属が排除されて切断が進行する

このプロセスにより、導電性のある金属であればほぼすべてに適用できるのがプラズマ切断の最大の特徴です。
軟鋼はもちろん、ステンレス鋼・アルミニウム・銅合金・チタンまで幅広い材料を1台の設備で切断できます。

ガス切断が酸化反応を利用するため軟鋼にほぼ限定されるのに対し、プラズマ切断にはこの制約がありません。
多品種の金属加工を行う現場で重宝される理由は、まさにこの汎用性の高さにあります。

プラズマ切断の歴史

プラズマ切断技術は1950年代にアメリカで開発されました。
当初はアルゴンや窒素を使用する方式で、主にステンレス鋼やアルミニウムなどガス切断では対応できない材料の切断に用いられていました。

1960年代に入ると酸素プラズマ切断が開発され、軟鋼に対しても高品質・高速な切断が可能になりました。
1970年代にはエアプラズマ切断機が実用化され、圧縮空気をプラズマガスとして使用できるようになったことで、設備コストが大幅に低下しました。

現在では、CNC（コンピュータ数値制御）と組み合わせた自動プラズマ切断システムが広く普及しています。
造船・建築鉄骨・自動車部品・産業機械など、幅広い分野で日常的に使用される基幹切断技術です。

プラズマ切断の用途と適用分野

プラズマ切断は、その汎用性の高さと切断速度の速さから、極めて幅広い産業分野で活用されています。

造船業では、厚さ数十mmに及ぶ鋼板の切断が日常的に行われます。
CNCプラズマ切断機による自動切断ラインが主力であり、船殻を構成する曲線的なパーツの高速切断を可能にしています。

建築鉄骨・橋梁の分野でも、H形鋼やプレートの切断にプラズマ切断が多用されています。
開先加工（溶接のための斜面加工）を同時に行える3Dプラズマ切断機も普及しており、溶接前処理の工数削減に貢献しています。

自動車産業では、プレス金型の素材切断やプロトタイプ部品の製作に使われます。
また、廃車のスクラップ処理においても、ハンディタイプのプラズマ切断機が活躍しています。

産業機械・プラント設備の分野では、ステンレス鋼やアルミニウム製の配管・タンク部材の切断にプラズマ切断が不可欠です。
ガス切断では対応できない非鉄金属の厚板切断において、プラズマ切断は唯一の実用的な選択肢となることも少なくありません。

HVAC（空調設備）では、ダクト用の薄板ステンレスやガルバリウム鋼板の切断にエアプラズマ切断機が使われます。
現場での取り合い調整が多い空調工事では、ポータブルなプラズマ切断機の機動力が重宝されています。

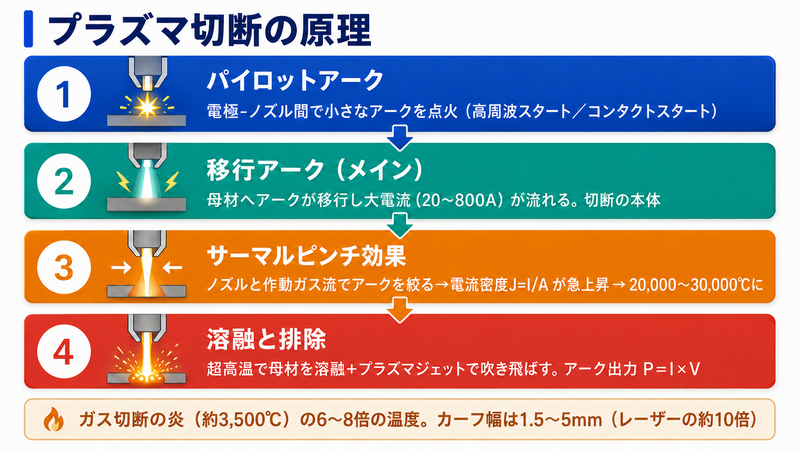

2. プラズマ切断の原理

プラズマ切断の原理を理解するには、「パイロットアーク」「移行アーク」「サーマルピンチ効果」の3つのキーワードが重要です。
順を追って解説します。

パイロットアーク（非移行アーク）

切断を開始する際、まず電極（タングステンまたはハフニウム製）とノズルの間で小さなアーク放電を発生させます。
これがパイロットアークと呼ばれる初期段階のアークです。

パイロットアークの点火方式には主に2種類あります。
「高周波スタート方式」は高周波高電圧のスパークでアークを点火する方式で、非接触で確実に点火できるのが利点です。

「コンタクトスタート方式」は電極とノズルを一時的に接触させて短絡電流を流し、引き離す際にアークを発生させる方式です。
高周波ノイズが発生しないため、電子機器の近くでも使用できるという利点があります。

パイロットアークの段階では、アークは電極とノズル間で完結しており、母材には電流が流れていません。
ノズル先端から青白いプラズマ炎が噴出しますが、この段階での切断能力は限定的です。

移行アーク（メインアーク）

パイロットアークが母材に接近すると、アークは電極からノズルを経由して母材へと「移行」します。
これが移行アーク（メインアーク）で、プラズマ切断の本体となるアークです。

移行アークが確立されると、電極と母材の間に大電流が流れます。
この大電流がガスを強力にプラズマ化し、切断に必要な超高温・高エネルギー密度のジェットを生み出します。

移行アークの電流値は、機種や板厚に応じて20A〜800A程度まで設定可能です。
小型のハンディタイプでは20〜60A、大型のCNC切断機では200〜800Aが一般的な使用範囲です。

サーマルピンチ効果

プラズマ切断の高いエネルギー密度を実現しているのが、サーマルピンチ効果（熱的絞り効果）です。
この効果が無ければ、アークは広がってしまい切断に必要なエネルギー密度が得られません。

水冷されたノズルの細い開口部をアークが通過する際、アークは強制的に絞られます。
絞られたアークは断面積が小さくなるため、電流密度が飛躍的に上昇します。

$J = \dfrac{I}{A_{\text{arc}}}$

ここで $J$ は電流密度 $\lbrack\text{A/mm}^2\rbrack$ 、 $I$ は切断電流 $\lbrack\text{A}\rbrack$ 、 $A_{\text{arc}}$ はアーク断面積 $\lbrack\text{mm}^2\rbrack$ です。

ノズルでアーク断面積 $A_{\text{arc}}$ を小さく拘束すれば、同じ電流 $I$ でも電流密度 $J$ が増大します。
電流密度の増大はプラズマ温度の上昇に直結し、より集中した高エネルギーの切断ジェットが得られます。

ノズルの冷却も重要な役割を果たしています。
ノズルが水冷されることでアーク外周部のガスが冷却・収縮し、アークの緊縮がさらに促進されます。

この原理により、プラズマアークの温度は約20,000〜30,000℃に達します。
これは一般的なガス切断の酸素-アセチレン炎（約3,500℃）の約6〜8倍に相当する温度です。

切断のメカニズム

移行アークによって母材表面が超高温に加熱されると、金属は瞬時に溶融します。
同時に、プラズマガスの高速気流（ジェット流）が溶融金属を切断溝から下方へ吹き飛ばします。

この「溶融」と「排除」が連続的に行われることで、切断が進行していきます。
切断速度はガスの流速・電流値・板厚の相互関係によって決まり、最適条件の設定が切断品質を左右します。

$P = I \times V_{\text{arc}}$

切断に投入されるアーク電力 $P\,\lbrack\text{W}\rbrack$ は、切断電流 $I\,\lbrack\text{A}\rbrack$ とアーク電圧 $V_{\text{arc}}\,\lbrack\text{V}\rbrack$ の積で表されます。
板厚が厚くなるほど大きな電力が必要となり、電流値を上げるか切断速度を下げて対応します。

また、切断溝の幅（カーフ幅）はノズル口径と電流値に依存します。
一般的なプラズマ切断のカーフ幅は1.5〜5mm程度であり、レーザー切断の0.1〜0.5mmと比べると幅広になります。

切断効率と熱効率

プラズマ切断の熱効率（投入電力のうち実際に切断に寄与する割合）は、一般的に40〜60%とされています。
残りのエネルギーは、プラズマガスの加熱・ノズル冷却水への放熱・輻射熱として失われます。

$\eta = \dfrac{Q_{\text{切断}}}{P_{\text{投入}}} \times 100\,\lbrack\%\rbrack$

ここで $\eta$ は熱効率、 $Q_{\text{切断}}$ は切断に寄与した熱量、 $P_{\text{投入}}$ は投入電力です。

熱効率を最大化するには、ノズル径・ガス流量・電流値の最適な組み合わせを見つけることが重要です。
ノズル径が小さすぎるとガス流量が制限されて排除力が低下し、大きすぎるとアークの緊縮が弱まりエネルギー密度が低下します。

メーカーが提供する切断条件表は、この最適バランスをあらかじめ実験で求めたデータです。
現場での条件出しはこの推奨値を起点とし、実際の切断品質を見ながら微調整する手順が効率的です。

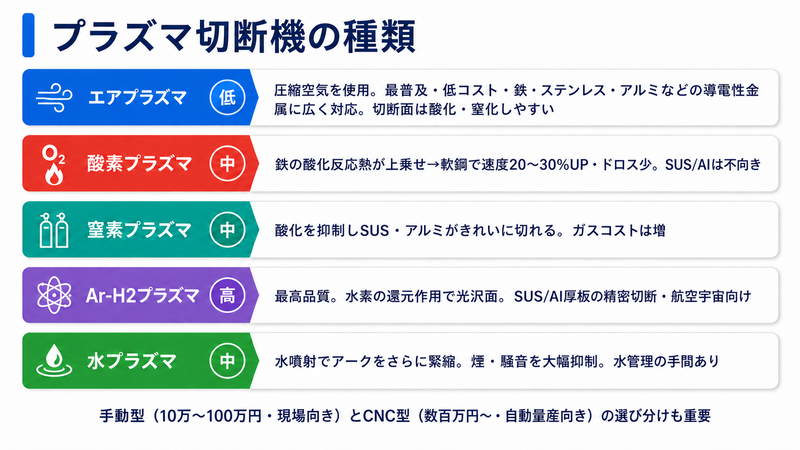

3. プラズマ切断機の種類

プラズマ切断機は、使用するプラズマガスの種類によって大きく5つに分類されます。
切断する材質・板厚・求める切断品質に応じて最適な方式を選択することが重要です。

エアプラズマ切断機

圧縮空気をプラズマガスとして使用する方式で、現在最も広く普及しているタイプです。
コンプレッサーと200V電源があれば稼働できるため、設備導入のハードルが最も低い方式です。

軟鋼・ステンレス・アルミニウムなど幅広い材質に対応し、薄板から中板までの切断に適しています。
消耗品コストも比較的安価で、ランニングコストを抑えたい現場に最適です。

ただし、空気中の酸素と窒素が切断面に作用するため、切断面の酸化・窒化が生じやすい欠点があります。
溶接前処理として使う場合は、切断面のグラインダー仕上げが必要になることがあります。

市場には20A〜100A程度のハンディタイプが多く流通しており、建設現場や修理工場で広く使われています。
価格帯は10万〜100万円程度と幅広く、用途に応じた機種選定が可能です。

酸素プラズマ切断機

酸素をプラズマガスに使用する方式で、軟鋼の切断に特化した高性能タイプです。
酸素がアーク熱に加えて鉄との酸化反応熱を追加で発生させるため、軟鋼に対して非常に高い切断効率を発揮します。

$2\text{Fe} + \text{O}_2 \longrightarrow 2\text{FeO} + \text{反応熱}（\text{約}537\,\text{kJ/mol}）$

この鉄と酸素の発熱反応がアーク熱に上乗せされることで、切断エネルギーが大幅に増大します。
エアプラズマと比較して軟鋼の切断速度が20〜30%向上し、切断面のドロス付着も少なくなります。

切断面はガス切断に近い滑らかな仕上がりが得られるため、溶接前の面取り加工が不要になるケースもあります。
CNC切断機と組み合わせた大規模な鋼板切断ラインで主に使用されています。

ただし、酸素プラズマはステンレス鋼やアルミニウムの切断には不向きです。
ステンレス鋼を酸素プラズマで切断すると、クロムの酸化により切断面が著しく劣化します。

窒素プラズマ切断機

窒素をプラズマガスとして使用する方式で、ステンレス鋼やアルミニウムの切断に適しています。
窒素は不活性ガスに近い性質を持ち、切断面の酸化を大幅に抑制できます。

ステンレス鋼の切断面は比較的きれいに仕上がり、溶接前処理としてそのまま使える場合もあります。
食品機械・化学プラントなど、ステンレス鋼の使用頻度が高い分野で重宝されています。

アルミニウムの切断でも良好な結果が得られますが、エアプラズマよりもガスコストが高くなります。
窒素ボンベまたは窒素発生装置が必要となるため、設備面での追加投資が発生します。

アルゴン-水素プラズマ切断機

アルゴンと水素の混合ガス（一般的にアルゴン65%・水素35%）を使用する方式で、最も高品質な切断面が得られます。

水素の還元作用により切断面の酸化が極めて少なく、滑らかで光沢のある仕上がりになります。
アルゴンのシールド効果と水素の熱伝導率の高さが相まって、安定した高品質切断が可能です。

厚板ステンレス鋼（25mm以上）やアルミニウムの精密切断に最適です。
航空宇宙・半導体装置・原子力など、高い切断品質と信頼性が求められる分野で使用されています。

ただし、ガスコストが高く設備も複雑になるため、量産加工よりも少量精密加工向きの方式です。
水素を使用するため、換気や漏洩対策など安全管理にも配慮が必要です。

ウォーターインジェクション（水プラズマ）切断機

プラズマアークの周囲に水を噴射する方式で、水がシールドガスの代わりとなります。
水が蒸発する際の体積膨張と冷却効果により、アークがさらに強く緊縮（ピンチ）されます。

$\text{H}_2\text{O} \longrightarrow \text{H}_2 + \dfrac{1}{2}\text{O}_2 \quad（\text{水の熱分解}）$

水がプラズマアークの高温で熱分解されると、水素と酸素が生成されます。
水素の還元作用が切断面の酸化を抑え、酸素が軟鋼の切断効率を向上させるという二重の効果が得られます。

煙やヒュームの発生も水によって大幅に抑制されるため、作業環境の改善にも寄与します。
騒音も他の方式と比較して低減される傾向があり、室内での使用に適しています。

ただし、水の管理（水質・水温・流量）が切断品質に影響するため、設備のメンテナンス負荷はやや高くなります。

プラズマ切断機の方式比較

5種類のプラズマ切断機を比較すると、以下のように整理できます。
用途に応じた最適な方式を選定する際の参考にしてください。

方式	プラズマガス	得意な材質	切断品質	コスト
エアプラズマ	圧縮空気	全般（軟鋼・SUS・Al）	中	低
酸素プラズマ	酸素	軟鋼	高（軟鋼）	中
窒素プラズマ	窒素	SUS・Al	中〜高	中
Ar-H2プラズマ	アルゴン+水素	SUS厚板・Al厚板	最高	高
水プラズマ	水（噴射）	全般	高	中〜高

現場での選定においては、切断頻度の高い主要材質をまず特定し、それに最適な方式を軸に検討するのが合理的です。
複数の材質を扱う場合はエアプラズマを基本とし、品質要求の高い工程のみ窒素プラズマやAr-H2プラズマを併用する方法もあります。

手動型とCNC型の選び分け

プラズマ切断機は操作形態によって、手動型（ハンディタイプ）とCNC型（自動切断機）に大別されます。

手動型は、作業者がトーチを手で持って切断を行う方式です。
設備コストが低く可搬性に優れるため、修理工場・建設現場・解体作業などで広く使われています。

CNC型は、コンピュータ制御でトーチを自動移動させて切断する方式です。
CADデータからNCプログラムを生成し、複雑な形状の部品を高精度かつ高い再現性で連続切断できます。

大量生産や高精度が求められる場合はCNC型が必須ですが、初期投資は手動型の10〜100倍に達します。
加工数量と品質要件を天秤にかけ、投資対効果を慎重に評価することが重要です。

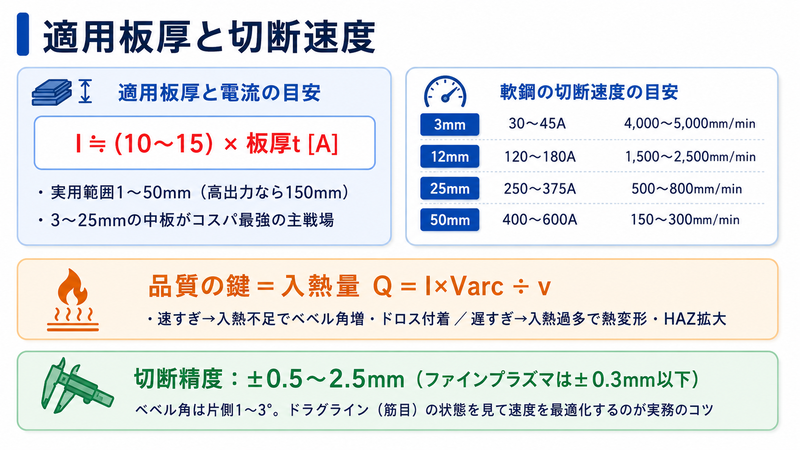

4. プラズマ切断の適用板厚と切断速度

プラズマ切断を実務で活用する上で、適用板厚と切断速度の関係を把握することは不可欠です。
切断条件の設定が不適切であれば、切断品質の低下や消耗品コストの増大を招きます。

適用板厚の範囲

プラズマ切断の一般的な適用板厚は、約1mm〜50mmの範囲です。
高出力の機種（400A以上）では150mm程度まで切断可能ですが、実用的な高品質切断は50mm以下が主流です。

特に3mm〜25mmの板厚帯では、コストパフォーマンスと切断速度の両面でプラズマ切断が最も有利です。
この板厚帯は、レーザー切断の得意領域（薄板）とガス切断の得意領域（極厚板）の間に位置し、プラズマ切断の主戦場といえます。

板厚1mm以下の極薄板はプラズマアークの熱量が過剰となるため、変形や溶け落ちのリスクが高くなります。
極薄板の切断にはレーザー切断やシャーリングの方が適しています。

切断電流と板厚の関係

プラズマ切断では、板厚に応じて切断電流を設定します。
電流が小さすぎると母材を貫通できず切断不能になり、大きすぎるとノズルや電極の消耗が激しくなります。

一般的な目安として、軟鋼の場合は板厚1mmあたり約10〜15Aの切断電流が必要とされています。

$I_{\text{目安}} \approx \lbrack 10 \sim 15 \rbrack \times t$

ここで $I_{\text{目安}}$ は切断電流の目安値 $\lbrack\text{A}\rbrack$ 、 $t$ は板厚 $\lbrack\text{mm}\rbrack$ です。

たとえば板厚12mmの軟鋼を切断する場合を考えます。

$I_{\text{目安}} = 12 \times \lbrack 10 \sim 15 \rbrack = 120 \sim 180\,\text{A}$

120〜180A程度の電流設定が目安となります。
実際には材質・切断速度・ガス種によって最適値が異なるため、メーカー提供の切断条件表を参照してください。

切断速度の特性

プラズマ切断の切断速度は板厚が薄いほど高速に切断できます。
以下に軟鋼を切断する際の一般的な切断速度の目安を示します。

板厚	切断電流の目安	切断速度の目安
3mm	30〜45A	4,000〜5,000mm/min
6mm	60〜90A	3,000〜4,000mm/min
12mm	120〜180A	1,500〜2,500mm/min
25mm	250〜375A	500〜800mm/min
50mm	400〜600A	150〜300mm/min

同じ板厚でも、ステンレス鋼やアルミニウムでは軟鋼と比べて10〜20%程度の速度低下を見込む必要があります。
アルミニウムは熱伝導率が高いため、投入した熱が切断部以外に逃げやすく、切断効率が低下するためです。

入熱量と切断品質

切断品質を左右する重要なパラメータが単位長さあたりの入熱量です。

$Q = \dfrac{P}{v} = \dfrac{I \times V_{\text{arc}}}{v}$

ここで $Q$ は入熱量 $\lbrack\text{J/mm}\rbrack$ 、 $P$ はアーク電力 $\lbrack\text{W}\rbrack$ 、 $v$ は切断速度 $\lbrack\text{mm/s}\rbrack$ です。

切断速度を上げすぎると入熱量が不足し、切断溝のベベル角が大きくなりドロス付着が増加します。
逆に遅すぎると入熱過多になり、熱影響部（HAZ）が広がって母材の変形やひずみを招きます。

入熱量 $Q$ を適正範囲に収めることが、切断品質と熱変形のバランスを制御する鍵となります。
最適な入熱量は材質・板厚・ガス種の組み合わせで異なるため、試行切断による条件出しが実務上重要です。

切断精度の目安

プラズマ切断の一般的な切断精度は±0.5〜2.5mm程度です。
高精度プラズマ（ファインプラズマ）では±0.3mm以下の精度も達成できます。

切断面の傾き（ベベル角）は片側1〜3°が一般的で、板厚が厚いほどベベル角が大きくなる傾向があります。
ベベル角の発生原因は、プラズマアークが回転しながら切断溝を通過するためです。

このため、プラズマ切断では進行方向の右側と左側で切断面品質に差が生じます。
製品側を右側に配置すると、よりきれいな切断面が得られるという現場のノウハウがあります。

切断面品質の評価基準

プラズマ切断面の品質は、JIS B 0911（熱切断面品質基準）やISO 9013で等級分けされています。
評価項目としては、直角度（ベベル角）・表面粗さ・ドラグライン間隔・ドロス付着量・上端の溶融量（トップエッジの丸み）などがあります。

一般的なプラズマ切断では、直角度の公差域がレンジ3〜4（ISO 9013基準）に相当する品質が得られます。
ファインプラズマではレンジ2に近い品質も達成可能で、後加工を大幅に削減できます。

切断面にドラグライン（切断方向に沿った筋目）が現れるのはプラズマ切断の特徴です。
ドラグラインの間隔と深さは切断速度に依存し、適正速度であれば規則的で浅いラインとなります。

速度が遅すぎるとドラグラインが深くなり、速すぎるとラインの間隔が広がって切断面が荒れます。
試行切断を行い、ドラグラインの状態を見ながら最適な切断速度を見極めることが実務のポイントです。

5. プラズマ切断のメリット・デメリット

プラズマ切断の導入を検討する際は、メリットとデメリットを正しく理解した上で判断することが大切です。
他の切断工法と比較した際の長所と短所を整理します。

メリット

多様な金属に対応できる

導電性のある金属であれば材質を問わず切断できます。
軟鋼・ステンレス鋼・アルミニウム・銅合金・チタンなど、1台の設備で複数の材質を加工可能です。

多品種少量生産の現場では、材質ごとに切断機を使い分ける必要がなく、設備投資を最適化できます。

高い切断速度

中板領域（6〜25mm）では、ガス切断の2〜5倍の切断速度を実現できます。
量産加工におけるサイクルタイムの短縮や、人件費の削減に大きく貢献します。

特に板厚12mmの軟鋼ではプラズマ切断は毎分約2,000mm、ガス切断は毎分約500mmと約4倍の速度差があります。

操作が容易で品質が安定する

ガス切断のように予熱操作や火炎調整のスキルが不要です。
電流値を設定してトーチを動かすだけで切断できるため、経験の浅い作業者でも安定した品質が得られます。

CNC制御と組み合わせれば、切断プログラムの実行のみで再現性の高い加工が可能になります。

熱変形が少ない

高速切断により入熱時間が短いため、ガス切断と比較して母材の熱変形を抑えられます。
薄板の切断では特にこの差が顕著になり、後工程のひずみ取り作業を削減できます。

予熱が不要で可燃性ガスも使わない

ガス切断のように切断開始前の予熱時間（10〜30秒）が不要で、即座に切断を開始できます。
アセチレンやプロパンなどの可燃性ガスを使用しないため、爆発・火災のリスクが低減されます。

デメリット

レーザー切断より精度が劣る

レーザー切断（±0.05〜0.2mm）と比較すると、プラズマ切断の精度（±0.5〜2.5mm）は一桁劣ります。
高い寸法精度が求められる部品では、切断後の機械加工による仕上げが必要です。

消耗品の定期交換が必要

ノズルと電極は消耗品であり、使用時間に応じて定期的な交換が求められます。
切断電流が高いほど消耗が早くなるため、厚板の連続切断では消耗品コストが無視できなくなります。

一般的に、ノズルと電極のセットで1回の交換コストは数百円〜数千円、寿命は使用条件により1〜8時間程度です。

騒音・煙・ヒュームが発生する

切断時にはプラズマジェットによる大きな騒音（80〜100dB）と金属ヒュームが発生します。
防音対策・集塵装置・局所排気装置の設置が必要となり、作業環境への追加投資が発生します。

水テーブル（切断テーブルに水を張る方式）を採用すると、煙と騒音を大幅に低減できます。

電源設備が必要

200V以上の電源とエアコンプレッサー（エアプラズマの場合）が必要です。
屋外や電源確保が難しい場所では使用に制約があり、ガス切断のような可搬性には欠けます。

非導電性材料は切断できない

アーク放電を利用するため、セラミックス・ガラス・樹脂・木材などの非導電性材料は切断できません。
これらの材料にはレーザー切断やウォータージェット切断を検討する必要があります。

導入判断のポイント

プラズマ切断の導入を検討する際は、以下の3つの観点から総合的に判断することをお勧めします。

・加工する材質の多様性：ステンレス鋼やアルミニウムの切断頻度が高い場合、プラズマ切断は必須の選択肢です。ガス切断ではこれらの材質に対応できないため、プラズマ切断機の導入効果が最も大きくなります。

・主要な板厚帯：加工する板厚が3〜25mmの範囲に集中している場合、プラズマ切断のコストパフォーマンスが最大となります。逆に、板厚3mm以下の薄板が主体であればレーザー切断、50mm以上の厚板が主体であればガス切断が有利です。

・要求精度：切断精度±0.5mm以上で問題ない場合はプラズマ切断が適しますが、±0.2mm以下の高精度が求められる場合はレーザー切断を選択してください。ファインプラズマであれば±0.3mm程度まで対応できますが、設備コストはレーザー切断機に近づきます。

6. ガス切断との違い

プラズマ切断とガス切断は、いずれも熱を利用した金属切断法ですが、その原理は根本的に異なります。
両者の違いを正確に理解することで、加工要件に応じた最適な工法選定が可能になります。

原理の違い

ガス切断は、まず酸素-アセチレン炎などの予熱炎で母材を「発火点」（約870℃）まで加熱します。
発火点に達した母材に高純度酸素を吹き付け、鉄が酸素と反応して酸化鉄になる際の酸化反応熱で切断が進行します。

$3\text{Fe} + 2\text{O}_2 \longrightarrow \text{Fe}_3\text{O}_4 + 1{,}120\,\text{kJ}$

つまり、ガス切断は「燃焼切断」であり、切断に必要なエネルギーの大部分は鉄自身の酸化反応から供給されます。
予熱炎は母材を発火点まで加熱する補助的な役割に過ぎません。

一方、プラズマ切断はアーク放電による電気エネルギーで金属を直接溶融し、ガス気流で除去します。
酸化反応に依存しないため、酸化しにくい金属（ステンレス鋼・アルミニウムなど）にも問題なく適用できます。

適用材質の違い

ガス切断は酸化反応を利用するため、適用できる材質は軟鋼・低炭素鋼にほぼ限定されます。

ステンレス鋼はクロムの酸化皮膜（Cr2O3）が切断面を覆い、酸化反応の進行を妨げるためガス切断では切断できません。
アルミニウムも酸化アルミニウム（Al2O3）の融点が約2,072℃と高く、母材の融点（660℃）よりはるかに高いため、酸化膜が切断の障壁となります。

プラズマ切断は導電性があれば材質を選ばないため、ステンレス鋼・アルミニウム・銅合金・チタンにも対応します。
多品種の材料を取り扱う現場では、この材質対応の広さが設備集約と生産効率向上に直結します。

切断速度と板厚の比較

板厚12mm以下の軟鋼では、プラズマ切断はガス切断の2〜5倍の速度で切断可能です。
板厚25mm前後でも1.5〜2倍程度の速度差があり、大量切断におけるスループット向上に寄与します。

ただし、板厚50mmを超える極厚板では、ガス切断が経済的かつ実用的な選択肢となります。
ガス切断は板厚300mmを超える極厚材にも対応できるため、造船・橋梁分野では依然として主力の切断法です。

また、ガス切断は予熱に10〜30秒を要しますが、プラズマ切断は即座に切断を開始できます。
短い切断線が多数ある加工では、この予熱時間の差が積み重なり、トータルの作業効率に大きく影響します。

作業スキルと安定性の違い

ガス切断では、熟練した作業者の技能が切断品質を大きく左右します。
予熱炎の調整・酸素圧力の制御・トーチの運び方など、経験に基づく「匠の技」が不可欠です。

ベテランの溶断工と新人では、同じ設備を使っても切断面の品質に明確な差が生じます。
この技能依存性は品質のばらつき要因となり、多能工化や人員配置の柔軟性を制約する場合があります。

一方、プラズマ切断は電流値とガス圧力を設定すれば、あとはトーチを動かすだけで一定品質の切断が可能です。
CNC制御と組み合わせれば完全に自動化でき、24時間無人稼働も実現できます。

この「属人性の低さ」は、人手不足が深刻化する製造現場において大きなメリットです。
技能伝承の難しさを抱えるガス切断に対し、プラズマ切断は標準化・自動化による安定品質の確保が容易です。

比較一覧表

比較項目	プラズマ切断	ガス切断
切断原理	アーク放電（電気エネルギー）	酸化反応熱（燃焼切断）
適用材質	導電性金属全般	軟鋼・低炭素鋼
熱源温度	約20,000〜30,000℃	約3,500℃
適用板厚	1〜50mm（実用範囲）	3〜300mm以上
切断速度（12mm軟鋼）	約2,000mm/min	約500mm/min
切断精度	±0.5〜2.5mm	±1〜3mm
予熱	不要	必要（10〜30秒）
可燃性ガス	不要	必要（アセチレン等）
設備の可搬性	電源が必要	ガスボンベで可搬

instant.engineer

7. レーザー切断との違い

レーザー切断はプラズマ切断と並ぶ代表的な熱切断加工法です。
両者はそれぞれ異なる得意領域を持つため、加工要件に応じた使い分けが求められます。

原理の違い

レーザー切断は、CO2レーザーやファイバーレーザーなどの光エネルギーを極小スポットに集光し、金属を溶融・蒸発させます。
集光径は0.1〜0.3mm程度と極めて細いため、非常に狭い切断溝（カーフ幅0.1〜0.5mm）で加工できます。

プラズマ切断のカーフ幅は1.5〜5mm程度であり、レーザー切断に比べて約10倍以上広くなります。
この差が切断精度と材料歩留まりの違いとなって現れます。

カーフ幅が狭いということは、切断時に失われる材料が少ないことを意味します。
高価な材料を加工する場合や、ネスティング効率（板取り効率）を最大化したい場合はレーザー切断が有利です。

切断速度と板厚の関係

板厚6mm以下の薄板では、レーザー切断がプラズマ切断を上回る切断速度を発揮します。
ファイバーレーザーの場合、板厚3mmの軟鋼で毎分10,000mm以上の切断速度が可能です。

しかし板厚12mm以上になると、プラズマ切断の方が速くなる逆転現象が起きます。
これはレーザー光が厚い材料を貫通する際のエネルギー損失が大きいためです。

板厚25mm以上では、レーザー切断の速度が著しく低下し、プラズマ切断が圧倒的に有利となります。
レーザー切断の実用的な上限板厚は軟鋼で約25〜32mm程度であり、それ以上はプラズマ切断かガス切断を選択します。

コスト比較

設備導入コストは大きく異なります。
ファイバーレーザー切断機は数千万円〜1億円超の投資が必要であるのに対し、CNCプラズマ切断機は数百万〜数千万円で導入可能です。

ハンディタイプのエアプラズマ切断機であれば10万〜100万円程度と、桁違いに安価です。
中小企業や個人事業主にとって、プラズマ切断の低い導入コストは大きな魅力です。

ランニングコストもレーザー切断機はレーザー発振器の電力消費やアシストガスの費用がかかります。
エアプラズマ切断機であれば圧縮空気と電力のみで稼働でき、大幅にコストを抑えられます。

比較一覧表

比較項目	プラズマ切断	レーザー切断
エネルギー源	アーク放電（電気）	レーザー光（光）
カーフ幅	1.5〜5mm	0.1〜0.5mm
切断精度	±0.5〜2.5mm	±0.05〜0.2mm
得意板厚	6〜50mm	0.5〜12mm
薄板切断速度	やや劣る	非常に速い
厚板切断速度	非常に速い	低下が顕著
設備コスト	数十万〜数千万円	数千万〜1億円超
非金属の切断	不可	可能（樹脂・木材等）

用途別の使い分けガイド

高精度・薄板・微細加工にはレーザー切断が適しています。
電子部品のブランキング、精密板金加工、微細穴あけなど、カーフ幅0.1mm級の精密さが求められる加工ではレーザー切断が最適解です。

一方、中板〜厚板の大量切断やステンレス鋼・アルミニウムの厚板切断にはプラズマ切断が有利です。
造船・建築鉄骨・プラント設備など、板厚12mm以上の鋼材を高速に切断する分野ではプラズマ切断の圧倒的な速度が生産性を支えています。

両者を併用する工場も増えています。
薄板・精密部品はレーザー切断機で、中厚板・大型部材はプラズマ切断機で加工するという棲み分けにより、設備投資の最適化を図るアプローチです。

近年はファイバーレーザーの高出力化により、レーザー切断の実用上限板厚が伸びつつあります。
しかし板厚25mm以上の領域ではプラズマ切断の速度とコストの優位性は依然として大きく、当面この棲み分けは続く見通しです。

8. プラズマ切断の安全対策と資格

プラズマ切断は高温・高電圧・強光を伴う作業であり、適切な安全対策が不可欠です。
また、法令で定められた教育を受けてから作業に従事する必要があります。

必要な資格・教育

プラズマ切断に従事するには、労働安全衛生法に基づく特別教育の受講が義務付けられています。
「アーク溶接等の業務に係る特別教育」として労働安全衛生規則第36条に規定されており、プラズマ切断もこの対象に含まれます。

特別教育は学科と実技で構成され、合計21時間以上の講習を受ける必要があります。
学科教育ではアーク溶接・切断の基礎知識、関係法令、使用する設備の構造・取扱い方法を学びます。

事業者が自社で実施するか、外部の教育機関（溶接協会・技能講習機関など）に委託して受講させます。
受講後に修了証が発行され、以後アーク溶接・切断作業に従事可能となります。

なお、特別教育は国家資格ではなく、受講・修了すれば作業に従事できる教育制度です。
ガス溶接作業主任者のような免許制度とは異なり、比較的短期間（3日程度）で取得可能です。

保護具の着用

プラズマ切断作業では、以下の保護具の着用が必須です。

遮光保護面：プラズマアークの強烈な紫外線・赤外線から目を保護します。遮光度番号は切断電流に応じて選定し、100A未満で遮光番号8〜10、100A以上で10〜12が目安です
耐熱手袋：飛散するスパッタや溶融金属による火傷を防止します。革製または耐熱繊維製のものを使用します
難燃性作業服：綿100%または難燃素材の長袖作業服を着用し、肌の露出を避けます。化繊は火花で溶融し火傷の原因となるため使用禁止です
安全靴・脚絆：足元への溶融金属の落下に備えます。つま先にスパッタが入らないよう脚絆を併用します
防じんマスク：金属ヒューム（微粒子）の吸入を防止します。特にステンレス鋼やめっき鋼板の切断ではクロムや亜鉛のヒュームが発生するため、適切な等級のマスクが必要です

作業環境の管理

プラズマ切断作業を行う場所では、十分な換気が必要です。
金属ヒュームや有害ガスの濃度が管理濃度を超えないよう、局所排気装置や全体換気を確保してください。

切断時のスパッタ飛散距離は最大で数メートルに及ぶため、周囲に可燃物を置かないことが鉄則です。
防火シートや遮光カーテンで作業エリアを区画し、火災リスクを最小化します。

プラズマ切断は80〜100dBの騒音を発生させるため、耳栓または耳覆い（イヤーマフ）の着用が推奨されます。
85dB以上の騒音環境では作業者の聴力保護が法令上求められるため、定期的な聴力検査も実施してください。

感電防止対策

プラズマ切断機は無負荷電圧が200〜400V程度と高いため、感電事故への注意が欠かせません。
切断機の筐体アース（接地）を確実に行い、ケーブルの損傷や端子の緩みがないか定期的に点検してください。

雨天時や湿度の高い環境では感電リスクが増大します。
絶縁手袋の着用、漏電遮断器の設置、濡れた手や濡れた手袋での作業禁止を徹底することが重要です。

トーチ交換やノズル・電極の交換時は、必ず電源をOFFにしてから作業を行います。
通電状態での消耗品交換は感電事故の原因となるため、絶対に避けてください。

切断時の有害物質と健康管理

プラズマ切断では、母材の材質に応じてさまざまな有害物質が発生します。
軟鋼の切断では酸化鉄のヒュームが主体ですが、ステンレス鋼では六価クロムやニッケルのヒュームが発生し、より厳密な管理が求められます。

亜鉛めっき鋼板の切断では酸化亜鉛のヒュームが発生し、「亜鉛熱」と呼ばれる発熱症状を引き起こす可能性があります。
めっき鋼板の切断時には、通常以上の換気と高性能の防じんマスク（区分RL3またはRS3）の着用が必要です。

また、プラズマアークから発生する紫外線は非常に強力で、遮光保護面なしで直視すると「電気性眼炎（電光性眼炎）」を引き起こします。
周囲の作業者も含めて遮光カーテンや遮光スクリーンで紫外線の漏洩を防止してください。

定期的な特殊健康診断（じん肺健診・溶接ヒューム健診）の実施も事業者の義務です。
2021年4月に溶接ヒュームが特定化学物質（第2類物質）に追加されたため、プラズマ切断作業者も対象となる点に留意してください。

ドロスとスパッタの管理

プラズマ切断で発生するドロス（溶融金属の残滓）は、切断面下部や切断テーブルに付着・堆積します。
ドロスの堆積を放置すると、切断ワークの平面度が低下したり、テーブルのスラットが損傷する原因となります。

定期的なドロスの除去と、ウォーターテーブルの水位管理を怠らないことが設備維持の基本です。
ウォーターテーブルを使用する場合は、水面が切断ワークの下面に接触する高さ（ワーク下面から約50mm）に維持すると、煙とドロスの抑制効果が最大化されます。

スパッタ（飛散する溶融金属粒）は、半径5m以上にわたって飛散する場合があります。
溶接用の防火シート（JIS規格適合品）で切断エリアを囲い、周囲の可燃物や電気配線を保護してください。

instant.engineer

9. まとめ

プラズマ切断は、プラズマアークの超高温エネルギーで金属を溶融・除去する熱切断加工法です。
約20,000〜30,000℃のプラズマジェットにより、導電性のある金属であればほぼすべてに適用できます。

切断の原理は、パイロットアークの点火→移行アークの確立→サーマルピンチ効果による高密度化→溶融金属の排除という一連のプロセスで成り立っています。
ノズルの拘束効果で電流密度を高め、ガス切断の約6〜8倍の温度を実現しています。

切断機はエアプラズマ・酸素プラズマ・窒素プラズマ・アルゴン-水素プラズマ・水プラズマの5種類があります。
それぞれ得意な材質と用途が異なるため、加工要件に応じた方式選定が重要です。

適用板厚は1〜50mmが実用範囲で、特に3〜25mmの中板領域でコストパフォーマンスが最大となります。
切断電流は板厚1mmあたり10〜15Aが目安で、入熱量 $Q = \dfrac{I \times V_{\text{arc}}}{v}$ の管理が切断品質の鍵を握ります。

ガス切断との最大の違いは、酸化反応に依存しないためステンレス鋼やアルミニウムにも対応できる点です。
レーザー切断との違いは、厚板の高速切断に強い反面、薄板の精密切断では精度面で劣る点にあります。

プラズマ切断に従事するには労働安全衛生法に基づく特別教育（21時間以上）の修了が必要です。
高温・高電圧・強光を伴う作業であるため、保護具の着用・換気・感電防止策を徹底した上で安全に運用してください。

加工要件に応じてプラズマ切断・ガス切断・レーザー切断を適切に使い分けることが、品質とコストの最適化につながります。
アーク溶接や粉体塗装といった後工程まで含めたトータルでの工法設計を心がけましょう。
