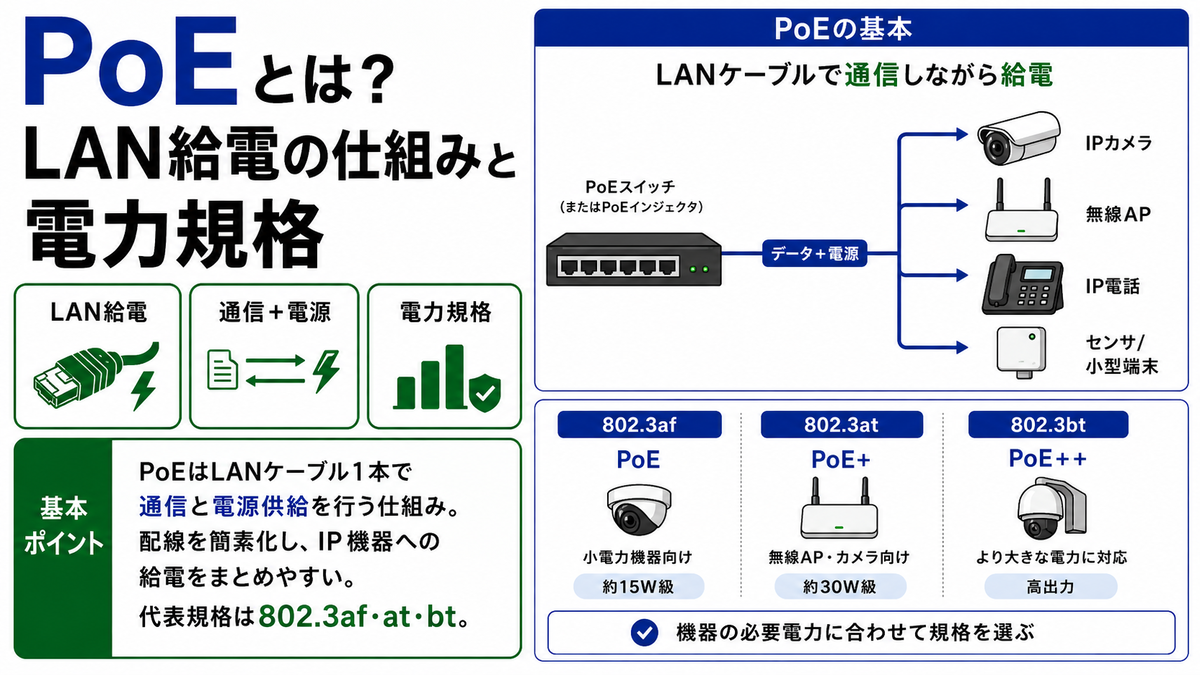

PoEとは？LAN給電の仕組みと電力規格

LANケーブルを1本引くだけで、通信と電源をまとめられる場合があります。

その代表的な仕組みがPoEです。

産業カメラ、無線アクセスポイント、IoT機器、防犯カメラなどでは、電源コンセントを近くに用意できない場面が少なくありません。

PoEを使うと、Ethernet通信に使うケーブルを通して、機器へ電力も供給できます。

本記事では、PoEの仕組み、IEEE規格、LAN給電の注意点、産業機器での使い方を解説します。

1. PoEとは：LANケーブルで電力も送る仕組み

PoEはPower over Ethernetの略で、EthernetのLANケーブルを使って電力を供給する技術です。

通常のLANケーブルはデータ通信に使いますが、PoEでは同じケーブル上に直流電力も重ねて送ります。

そのため、通信線と電源線を別々に引く必要がなくなり、機器周辺の配線を簡素化できます。

特に天井、壁面、装置内、屋外ボックスなど、電源工事が面倒な場所で効果を発揮します。

産業用途では、監視カメラ、画像処理カメラ、無線アクセスポイント、表示器、センサゲートウェイなどで使われます。

PoEはデータ通信の代わりではありません

PoEは通信プロトコルそのものではなく、Ethernetケーブル上で給電するための電源技術です。

通信としては通常のEthernetを使い、その上でIP通信、産業用通信、映像伝送などが動作します。

たとえば、PoE対応の産業カメラでは、画像データはEthernetで送られ、カメラの駆動電力はPoEで供給されます。

このため、PoEを理解するときは、通信機能と給電機能を分けて考えることが重要です。

通信の考え方は、EtherNet/IPや一般的な産業用Ethernetの理解とも関係します。

PSEとPD：給電側と受電側

PoEでは、電力を供給する側をPSE、電力を受ける側をPDと呼びます。

PSEはPower Sourcing Equipmentの略で、PoEスイッチやPoEインジェクタが該当します。

PDはPowered Deviceの略で、PoEカメラ、無線アクセスポイント、IP電話、IoT端末などが該当します。

PoEは単に電圧をかける仕組みではなく、PSEがPDの存在や必要電力を確認してから給電します。

この確認機能があるため、非対応機器へ不用意に大電力を送らないように設計されています。

PoEインジェクタを使う場合

既存のスイッチがPoE非対応でも、PoEインジェクタを追加すれば給電できる場合があります。

インジェクタは通常のLAN通信に電力を重ねる機器で、スイッチとPDの間に挿入します。

少数のカメラやアクセスポイントを追加するときは、PoEスイッチよりも手軽な選択肢になります。

一方、多数の機器を集中管理する場合は、PoEスイッチの方が電力予算やポート状態を管理しやすくなります。

小規模はインジェクタ、多点構成はPoEスイッチという考え方で選ぶと整理しやすいです。

2. PoEの基本構成：スイッチ・ケーブル・端末

PoEシステムは、PSE、LANケーブル、PDの3要素で構成されます。

見た目は通常のEthernet配線と似ていますが、電力も流れるため、電源設計としての確認が必要です。

通信だけを見ていると正常でも、電圧降下や消費電力不足で端末が不安定になることがあります。

PoEでは、ネットワーク設計と電源設計を同時に考える必要があります。

PoEスイッチ：複数ポートへ給電する中心機器

PoEスイッチは、Ethernetスイッチに給電機能を加えた機器です。

各ポートに接続されたPDを検出し、対応する規格やクラスに応じて電力を供給します。

装置内でカメラや無線機器を複数台使う場合、PoEスイッチを使うと配線がすっきりします。

ただし、全ポートが最大電力を同時に出せるとは限りません。

PoEスイッチには総給電容量があり、接続する機器の合計消費電力を確認する必要があります。

LANケーブル：通信品質と給電損失の両方を見る

PoEでは、LANケーブルが通信路であると同時に電力線にもなります。

ケーブルが長くなると導体抵抗による電圧降下と発熱が増えるため、給電できる余裕が小さくなります。

Ethernetの一般的な配線長上限である100mの範囲でも、消費電力の大きい機器では余裕を確認する必要があります。

高出力PoEでは、ケーブルのカテゴリ、線径、束ね方、周囲温度にも注意が必要です。

安価な細径ケーブルや品質不明のケーブルを使うと、通信は通っても電源面で不安定になることがあります。

PD側の消費電力：起動時と通常時を分けて見る

PoE対応機器の消費電力は、カタログの平均値だけで判断しない方が安全です。

カメラのヒータ、赤外照明、モータ駆動、無線送信などは、条件によって消費電力が変動します。

起動時に一時的に大きな電流が流れる機器もあります。

そのため、PoEの規格電力、PSEのポート出力、機器の最大消費電力を合わせて確認します。

電力余裕が小さい構成では、寒冷時や高負荷時だけ再起動するようなトラブルが起こることがあります。

3. PoEのIEEE規格：af・at・btの違い

PoEにはIEEE 802.3系の標準規格があり、代表的には802.3af、802.3at、802.3btがあります。

規格によって供給できる電力が異なるため、PoE対応と書かれていても同じ性能とは限りません。

機器選定では、PoE、PoE+、PoE++といった通称だけでなく、対応するTypeや最大電力を確認します。

特に産業カメラや屋外機器では、照明、ヒータ、モータ機構の有無で必要電力が大きく変わります。

代表的なPoE規格一覧

規格	通称	Type	PSE側の最大電力目安	PD側で利用できる電力目安
IEEE 802.3af	PoE	Type 1	15.4W	12.95W
IEEE 802.3at	PoE+	Type 2	30W	25.5W
IEEE 802.3bt	PoE++	Type 3	60W	51W
IEEE 802.3bt	PoE++	Type 4	90W	71.3W

表のPSE側電力とPD側電力が異なるのは、ケーブルで電力損失が発生するためです。

つまり、スイッチが30Wを出せる場合でも、端末側で30Wすべてを使えるわけではありません。

設計では、端末の最大消費電力がPD側の利用可能電力に収まるかを確認します。

802.3bt：4対給電で高出力化する規格

802.3btでは、より高い電力を供給するために4対のツイストペアを活用します。

これにより、高性能無線アクセスポイント、PTZカメラ、照明機器、薄型端末などにも適用範囲が広がりました。

ただし、高出力になるほど、ケーブル損失、発熱、スイッチの総電力予算が重要になります。

Type 4に対応しているから安心と考えるのではなく、端末台数と同時稼働条件を確認する必要があります。

設備全体の電源容量を見る点では、スイッチング電源の選定と同じ考え方が必要です。

独自PoEと標準PoEを混同しない

現場では、IEEE標準ではない独自方式のPoE機器が混在することがあります。

特に古い監視カメラや専用機器では、単に一定電圧をLANケーブルに重ねる方式が使われる場合があります。

このような方式は、標準PoEの検出や分類と互換性がないことがあります。

標準PoE機器と独自PoE機器を混在させると、給電しない、起動しない、機器を破損するなどのリスクがあります。

PoE対応とだけ書かれた機器ではなく、IEEE 802.3af/at/btのどれに対応するかを確認しましょう。

4. PoEの給電動作：検出・分類・電力供給

PoEは、LANケーブルにいきなり大きな電圧をかける仕組みではありません。

PSEは接続先がPoE対応機器かを確認し、必要な電力区分を判断してから給電を開始します。

この動作により、非PoE機器との混在や、電力不足時の制御がしやすくなっています。

PoEの立ち上がりを理解すると、現場での起動不良や再起動トラブルを切り分けやすくなります。

検出：PoE対応機器かを確認する

最初にPSEは、接続先がPoE対応のPDかどうかを確認します。

標準PoEでは、PD側に検出用の特徴があり、PSEはそれを見て給電の可否を判断します。

検出が成立しない場合、PSEは本格的な給電を開始しません。

ケーブル不良、端末非対応、インジェクタの向き間違いなどがあると、この段階で止まることがあります。

リンクランプが点かない、給電ランプが点かない場合は、まず検出段階を疑うと整理しやすいです。

分類：どの程度の電力を使うかを伝える

検出後、PSEとPDは必要な電力クラスに関する情報をやり取りします。

これにより、PSEは各ポートへどれだけの電力を割り当てるかを判断できます。

高機能スイッチでは、管理画面からポートごとの給電状態や消費電力を確認できる場合があります。

電力不足があると、一部ポートだけ給電を止める、低いクラスで動作するなどの挙動になることがあります。

機器が起動しないときは、通信設定だけでなく、PoEクラスと電力予算も確認しましょう。

給電維持：接続中も状態を監視する

PoEでは、給電開始後もPSEがPDの接続状態や電力使用状態を監視します。

短絡、過電力、機器の取り外しなどが検出されると、PSEは安全のために給電を停止します。

現場では、カメラが一瞬だけ起動して落ちる、夜間だけ再起動する、雨天後に不安定になるといった症状があります。

これらは通信異常に見えても、実際には電力不足やケーブル劣化が原因の場合があります。

PoEトラブルでは、通信ログと給電状態の両方を確認することが重要です。

5. PoEと通常LAN配線の違い：電源設計が加わる

PoEは通常のLAN配線に近い見た目ですが、設計の観点は少し変わります。

通常LANでは通信速度、配線長、ノイズ、スイッチポート数を主に見ます。

PoEではそれに加えて、ポート電力、総電力、ケーブル損失、発熱、停電時の扱いを確認します。

つまり、ネットワーク担当と電気設計担当の境界にある技術と考えると分かりやすいです。

配線削減：電源線と通信線を一本化できる

PoEの最大の利点は、電源線と通信線を一本化できることです。

カメラや無線アクセスポイントの近くにACコンセントやDC電源を用意する必要がなくなります。

これにより、配線工数、端子台、電源アダプタ、盤内スペースを減らせる場合があります。

また、電源の集中管理がしやすくなり、PoEスイッチ側で端末の再起動を行える場合もあります。

配線を減らす発想は、I/O配線や分散機器の設計にも共通します。

電力予算：ポート単位と装置全体で見る

PoEスイッチの仕様では、1ポートあたりの最大電力と、装置全体の総給電容量が別々に示されます。

たとえば、各ポートは30W対応でも、全ポートへ同時に30Wを供給できるとは限りません。

この場合、接続するPDの最大消費電力を合計し、スイッチの総給電容量に収まるかを確認します。

余裕が少ない設計では、後からカメラを追加しただけで既存機器が不安定になることがあります。

設備更新時は、現在の台数だけでなく、将来増設分も含めて電力予算を見ておくと安全です。

停電対策：PoEスイッチをどこまで守るか

PoEでは、端末の電源がPoEスイッチ側に集まります。

そのため、PoEスイッチをUPSで保護すれば、複数のカメラや通信端末をまとめて停電対策できます。

一方で、PoEスイッチが停止すると、その配下のPDも一斉に停止します。

監視カメラやネットワーク機器では、スイッチと上位回線を含めてバックアップ範囲を決める必要があります。

停電時の給電設計は、UPSの容量選定とも密接に関係します。

関連記事

instant.engineer

6. 産業用途でのPoE：カメラ・IoT・エッジ機器

PoEはオフィスだけでなく、工場や設備監視の現場でも使われます。

産業用途では、配線削減だけでなく、機器交換のしやすさや電源管理の一元化もメリットになります。

一方で、装置周辺ではノイズ、振動、温度、ケーブル可動部など、一般オフィスより厳しい条件があります。

PoEを使う場合も、産業用途に合ったスイッチ、ケーブル、コネクタ、電源余裕を選ぶ必要があります。

産業カメラ：画像データと電源をまとめる

画像検査や監視で使うEthernetカメラでは、PoEにより電源線を減らせます。

カメラ1台ごとに電源ケーブルを引かなくてよいため、装置内の配線取り回しが簡単になります。

ただし、照明、レンズ制御、冷却ファン、ヒータなどは別電源が必要になる場合があります。

PoEでカメラ本体を動かし、照明は24V電源で別管理する構成も珍しくありません。

画像処理用途では、通信帯域、電源容量、トリガ信号の扱いを合わせて設計します。

IoTゲートウェイ：電源が取りにくい場所に置きやすい

設備データを集めるIoTゲートウェイや小型エッジ端末でも、PoEは有効です。

盤外や天井付近など、AC電源を追加しにくい場所でもLAN配線だけで設置できる場合があります。

収集したデータを上位へ送る場合は、MQTTやHTTPなどの通信方式が使われます。

また、設備データを現場側で前処理する構成では、エッジコンピューティングとの相性もよくなります。

PoEはデータ活用の入口として、電源工事のハードルを下げる役割を持ちます。

無線アクセスポイント：設置場所の自由度を上げる

工場内で無線アクセスポイントを設置する場合、電波の届きやすい場所と電源を取りやすい場所が一致しないことがあります。

PoEを使えば、天井や高所にアクセスポイントを設置しやすくなります。

ただし、無線機器は通信負荷やアンテナ構成によって消費電力が変わります。

高性能なWi-Fi機器では、PoE+やPoE++が必要になることがあります。

ネットワーク設計では、通信速度だけでなく、給電規格も同時に確認しましょう。

7. PoE設計の注意点：電力・温度・ノイズ

PoEは便利ですが、何でもLANケーブル1本で解決できるわけではありません。

特に産業用途では、電力不足、ケーブル発熱、ノイズ、接地、保守性を考慮する必要があります。

PoEのトラブルは、ネットワーク障害に見えることが多いため、電源面の確認を忘れないことが大切です。

ここでは、設計時に見落としやすいポイントを整理します。

ケーブル束ねと温度上昇

PoEではLANケーブルに直流電流が流れるため、電力が大きいほどケーブルの発熱が増えます。

複数本のPoEケーブルを束ねると、放熱しにくくなり温度上昇が大きくなる場合があります。

高出力PoEを多数使う場合は、ケーブルのカテゴリ、導体径、束ね本数、周囲温度を確認します。

盤内やダクト内では熱がこもりやすいため、余裕を持った配線ルートを選ぶことが重要です。

通信試験だけでなく、長時間稼働時の温度や再起動有無も確認すると安心です。

ノイズと接地：産業現場では通信品質も見る

工場では、インバータ、サーボ、溶接機、大電流配線などがネットワーク配線の近くに存在します。

PoEケーブルもEthernetケーブルであるため、ノイズ源から離して配線する基本は変わりません。

シールドケーブルを使う場合は、接地方法を適切にしないと逆にノイズ経路を作る場合があります。

産業ネットワークでは、PROFINETや他のEthernet系通信と同じく、配線品質が安定性に影響します。

通信と給電を同時に扱うPoEでは、ノイズ対策と電源安定性をセットで見る必要があります。

保守性：どこから給電しているかを明確にする

PoE機器では、LANケーブルを抜くと通信だけでなく電源も落ちます。

保守作業者が通常のLAN配線と同じ感覚で扱うと、意図せずカメラや端末を停止させる場合があります。

盤図、ネットワーク図、ポート番号、給電クラス、接続機器名を整理しておくと保守しやすくなります。

PoEスイッチの管理画面を使える場合は、ポートごとの給電状態を点検項目に入れるとよいでしょう。

現場では、通信ポート表と電源系統表を分けず、PoE給電点として一体管理する考え方が有効です。

8. PoEと産業ネットワークの関係：上位連携まで考える

PoEで機器を動かせるようになると、現場に置けるネットワーク機器の自由度が上がります。

ただし、PoEはあくまで物理的な給電の仕組みであり、設備データの意味付けまでは担当しません。

センサ、カメラ、ゲートウェイから得たデータをどう使うかは、上位の通信やアプリケーションで設計します。

PoEは、産業ネットワークの末端機器を設置しやすくする基盤技術と考えると分かりやすいです。

PLCとの関係：PoE機器を直接制御するとは限らない

PoE機器はEthernetでつながりますが、すべてがPLCのI/Oとして直接扱えるわけではありません。

産業カメラは画像処理装置やPCに接続され、判定結果だけをPLCへ渡す構成が一般的です。

PoEセンサゲートウェイも、データ収集側と制御側で役割を分ける場合があります。

PLCから見たときは、PoEは制御ロジックではなく、周辺機器の通信・給電基盤です。

制御に使う信号と監視に使うデータを分けて設計すると、システム全体が整理しやすくなります。

SCADA・OPC UAとの関係

PoE機器から得たデータは、監視画面やデータ収集システムで活用されることがあります。

たとえば、カメラの稼働状態、ネットワーク機器の死活、エッジ端末の収集データなどです。

設備データを統一的に扱う場合は、OPC UAのような通信規格と組み合わせることがあります。

現場監視では、SCADAやダッシュボードが上位に位置し、PoE機器はそのデータ源の一部になります。

この関係を理解しておくと、PoEを単なる配線削減だけでなく、データ活用の入口として設計できます。

フィールドバスとの違い

PoEはフィールドバスではありません。

フィールドバスは、制御機器やセンサをつなぐ通信方式の総称です。

一方、PoEはEthernetケーブル上で電力を供給するための技術です。

つまり、通信方式を選ぶ話と、端末へどう電源を供給するかという話は別の階層にあります。

フィールドバスや産業用Ethernetを理解したうえでPoEを使うと、役割の違いを整理しやすくなります。

関連記事

instant.engineer

9. PoE導入時のチェックリスト：失敗しない選定

PoEを導入するときは、対応機器を買うだけでは不十分です。

規格、電力、ケーブル、設置環境、保守方法をまとめて確認する必要があります。

特に後付けでPoE機器を増やす場合は、既存スイッチの給電容量と配線品質がボトルネックになります。

ここでは、選定時に確認すべきポイントを実務目線で整理します。

Step 1：PDの最大消費電力を確認する

最初に、接続するPoE機器の最大消費電力を確認します。

平均消費電力ではなく、最大値、ヒータ動作時、赤外照明点灯時、無線高負荷時を見ます。

その値がPoE、PoE+、PoE++のどの範囲に入るかを確認します。

余裕が少ない場合は、上位規格対応のPSEを選ぶか、別電源方式を検討します。

カタログ上の対応規格だけでなく、実際の消費電力条件を見ることが重要です。

Step 2：PSEのポート出力と総給電容量を確認する

次に、PoEスイッチやインジェクタのポート出力を確認します。

1ポートだけなら問題なくても、複数台を同時に動かすと総給電容量を超えることがあります。

カメラを8台接続する場合は、1台あたりの最大消費電力に台数を掛けて、総電力を見積もります。

スイッチ本体の電源容量や冷却条件も確認が必要です。

産業用スイッチでは、使用温度範囲内での給電能力が条件付きになる場合もあります。

Step 3：ケーブル長と環境条件を確認する

PoEでは、ケーブル長が長いほど電圧降下と損失が増えます。

配線長、ケーブル品質、束ね方、盤内温度、可動部の有無を確認しましょう。

屋外や装置内では、防水、耐油、耐屈曲、耐ノイズなども重要になります。

高出力PoEを使う場合は、通信試験だけでなく、長時間運転時の安定性も確認します。

現場では、短い仮配線では動くのに、実配線にすると不安定になることがあります。

10. まとめ

PoEは、LANケーブルで通信と電源をまとめられる便利な技術です。

PoEを使うと、産業カメラ、無線アクセスポイント、IoT端末などの設置自由度が高まります。

一方で、PoEは単なるLAN配線ではなく、電源設計を含む仕組みです。

IEEE 802.3af、802.3at、802.3btでは供給できる電力が異なり、PSEとPDの対応を合わせる必要があります。

また、ケーブル損失、発熱、電力予算、停電対策、保守性も確認が必要です。

PoEは通信方式ではなく、Ethernet機器へ電力を供給するための基盤技術です。

現場導入では、通信、給電、設置環境、上位連携を合わせて設計しましょう。
