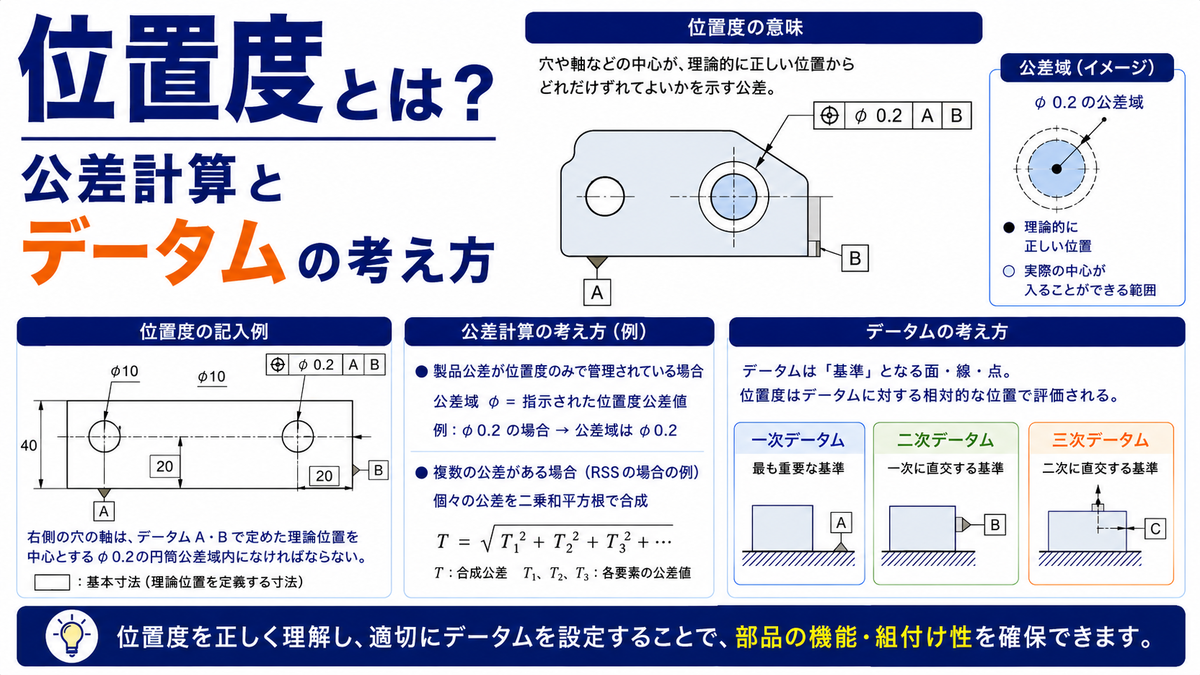

位置度とは？公差計算とデータムの考え方

「穴は寸法公差内なのに、相手部品のピンが入らない」という経験はないでしょうか。

X方向とY方向の寸法だけで穴位置を管理すると、対角方向のずれや基準の取り方で判定があいまいになります。

位置度は、理論的に正確な位置を基準に、穴や軸の中心が入るべき公差域を指定する幾何公差です。

特にボルト穴、ノックピン穴、コネクタ穴では、組立性と加工コストを両立させるために欠かせません。

本記事では、位置度の意味、図面の読み方、公差計算、データム、最大実体公差方式までを実務目線で解説します。

1. 位置度とは：穴や軸の真位置を管理する幾何公差
- 理論位置からのずれを円で見る
- 位置公差は寸法公差の代替ではない
2. 図面での読み方：記号・理論寸法・データム
3. 公差域の考え方：円形と円筒を正しく読む
- 点の位置と軸線の位置
- 座標寸法公差との違い
4. 位置度の計算：測定値から合否を判定する
- 基本式：XYずれから位置度を求める
- 計算例：Xずれ0.06mm、Yずれ0.08mm
5. 最大実体公差方式：穴径の余裕を活かす
6. データム設計：A・B・Cの選び方
- 第一データムは安定して接触する面を選ぶ
- 第二・第三データムで回転と横ずれを止める
7. 測定方法：三次元測定機・画像測定・機能ゲージ
8. 設計での注意点：公差値の決め方と失敗例
9. まとめ

1. 位置度とは：穴や軸の真位置を管理する幾何公差

位置度とは、点、線、面、穴、軸などの形体が、理論的に正確な位置からどれだけずれてよいかを示す幾何公差です。

機械図面では、穴の中心、ピンの軸線、長穴の中心平面などを、データムに対して正しい位置へ置くために使います。

寸法公差だけで穴位置を指定すると、X方向とY方向の許容を別々に扱うため、部品の機能と合否判定がずれやすくなります。

位置度は、部品が組み付くかどうかを中心位置の公差域で直接管理するための指定です。

理論位置からのずれを円で見る

位置度では、まず穴や軸の狙い位置を理論的に正確な寸法で決めます。

この狙い位置は、真位置、理論位置、またはトゥルーポジションと呼ばれます。

実際に加工された穴の中心が、真位置を中心とする円または円筒の中に入れば合格です。

例えば図面に位置度 $\text{直径}0.2$ と指示されている場合、穴中心は真位置から半径0.1mm以内に入る必要があります。

測定値として位置度を表示する場合は、中心のずれ量を2倍して、直径の公差値と比較する考え方になります。

この点を混同すると、真位置から0.12mmずれた穴を「0.12だから合格」と誤判定してしまいます。

位置公差は寸法公差の代替ではない

位置度は、穴径や板厚などのサイズそのものを規制するものではありません。

穴径はサイズ公差で管理し、穴の中心位置は位置度で管理する、という役割分担で考えます。

例えば、穴径 $\text{直径}10.0 \text{から} 10.2$ と位置度 $\text{直径}0.2$ が同時にある場合、穴径の合否と位置の合否は別々に確認します。

穴径が公差内でも、中心が真位置から大きく外れれば不合格になります。

逆に中心位置がよくても、穴径が小さすぎればボルトが入らないため不合格です。

このように、位置度は寸法公差を消す指定ではなく、寸法公差では表しにくい位置関係を補う指定です。

管理項目	主に使う指定	代表例
穴径・軸径	サイズ公差	直径10.0から10.2
穴中心の位置	位置度	真位置に対して直径0.2
基準面の形状	平面度・真直度など	データム面のうねり管理

2. 図面での読み方：記号・理論寸法・データム

位置度の図面指示は、公差記入枠、理論寸法、データムの3つをセットで読み取ります。

どれか一つだけを見ても、実際にどの位置を、どの基準から、どの範囲で許すのかは判断できません。

特に初心者が間違えやすいのは、四角枠で囲まれた寸法を通常の寸法公差付き寸法として読んでしまうことです。

位置度の図面では、四角枠の寸法は理論的に正確な値であり、その寸法自体にはプラスマイナス公差を付けません。

位置度記号と公差記入枠

位置度の記号は、十字を丸で囲んだ形で表します。

公差記入枠には、左から幾何特性記号、公差値、必要に応じて直径記号、データム記号を並べます。

穴や円筒軸の位置を全方向で管理するときは、公差値の前に直径記号を付けます。

直径記号がある場合、公差域は平面上なら円、三次元の軸線なら円筒として解釈します。

直径記号がない場合は、指示方向に対する平行二直線や平行二平面の公差域になるため、意味が変わります。

ボルト穴の位置管理では、通常は直径記号付きの位置度を使う場面が多いです。

理論的に正確な寸法の意味

理論的に正確な寸法は、狙い位置を決めるための寸法です。

日本語では理論寸法、英語ではTEDまたはbasic dimensionと呼ばれます。

図面上では、寸法値を四角枠で囲んで示します。

理論寸法は公差を持たず、位置のずれは位置度の公差記入枠でまとめて規制します。

例えば、データムBから30mm、データムCから20mmの位置に穴中心を置く場合、30と20を四角枠で囲みます。

このとき、30±0.1や20±0.1とは書かず、穴中心が真位置の周囲にある円筒公差域へ入るかで判定します。

データムを読む順番

位置度では、データムの指定順序が非常に重要です。

公差記入枠にA、B、Cと並んでいれば、一般にAが第一データム、Bが第二データム、Cが第三データムです。

第一データムは部品を最初に安定して置く基準で、姿勢の大きな自由度を拘束します。

第二データムは回転や横方向の自由度を減らし、第三データムは最後に残った位置を決めます。

この順序が変わると、同じ部品でも測定時の座標系が変わり、位置度の数値も変わることがあります。

基準面の意味を理解するには、平面度とは何かも合わせて確認すると理解しやすくなります。

図面要素	意味	読み取りの注意点
位置度記号	真位置からの位置ずれを管理	円形か方向別かを公差値で確認
直径記号	円または円筒の公差域を示す	公差値は半径ではなく直径で読む
理論寸法	真位置を決める公差なし寸法	四角枠付き寸法として読む
データム	測定と組立の基準	A、B、Cの順序を無視しない

3. 公差域の考え方：円形と円筒を正しく読む

位置度の理解で最も重要なのは、公差値を「中心の移動量」ではなく「公差域の直径」として読むことです。

図面に位置度 $\text{直径}0.2$ とある場合、中心が0.2mmまでずれてよいという意味ではありません。

実際に中心が動ける半径は0.1mmであり、位置度の測定値としてはずれ量の2倍が表示されます。

点の位置と軸線の位置

薄い板の穴中心を平面上で見る場合、位置度の公差域は真位置を中心とした円になります。

しかし、穴には深さがあるため、実務では穴の軸線全体が円筒の中に入るかを考える場面が多くなります。

つまり、入口側の中心だけが合っていても、穴が傾いていれば軸線が円筒公差域から外れる可能性があります。

板厚が薄い部品では穴中心の平面位置が支配的ですが、厚いブロックやピン穴では姿勢の影響も無視できません。

このような場合、位置度は単なるXY座標の管理ではなく、穴の軸線の位置と姿勢を同時に見る指定になります。

穴や端面の基準となる直線性を確認する場合は、真直度の測定方法も関連します。

座標寸法公差との違い

座標寸法公差では、X方向とY方向をそれぞれプラスマイナスで管理します。

例えばXが±0.1mm、Yが±0.1mmであれば、公差域は一辺0.2mmの正方形になります。

一方、位置度 $\text{直径}0.2$ では、真位置を中心とする直径0.2mmの円になります。

単純に面積だけを見ると、正方形の方が円より大きい場合もあるため、「位置度は常に緩い」と考えるのは誤りです。

位置度の利点は、機能上重要な中心からの距離を、全方向に対して均一に評価できることです。

相手ピンとの干渉を防ぐ目的では、方向別の箱ではなく、中心間距離を直接管理する円形公差域の方が機能に合っています。

同じ機能で比較すると円形公差域が合理的

機能上、中心の最大ずれを半径 $r$ 以下にしたい場合、位置度なら直径 $2r$ の円でそのまま指定できます。

座標寸法公差で同じ機能を保証するには、対角方向のずれを考えてXとYを $\dfrac{r}{1.414}$ 以下に抑える必要があります。

つまり、対角方向の最悪条件まで保証しようとすると、座標寸法公差は各方向を必要以上に厳しくしがちです。

位置度は、どの方向へずれても中心からの距離で判定するため、機能と合否が対応しやすくなります。

この違いは、量産で穴数が多いプレートや、複数ピンを同時に挿入する治具で特に効いてきます。

公差を厳しくするほど加工費と検査費が上がるため、公差設計の考え方としても位置度は重要です。

4. 位置度の計算：測定値から合否を判定する

位置度の計算では、実測した中心座標と理論座標の差を使います。

二次元の穴中心であれば、X方向のずれとY方向のずれを合成し、その2倍を位置度として扱います。

この計算は三次元測定機が自動で出すことが多いですが、式の意味を知らないと測定結果を正しく判断できません。

基本式：XYずれから位置度を求める

理論位置を $(X_0, Y_0)$ 、実測位置を $(X, Y)$ とします。

X方向の差を $\triangle X = X - X_0$ 、Y方向の差を $\triangle Y = Y - Y_0$ とします。

中心の実際の距離ずれは、直角三角形の斜辺として求められます。

位置度の評価値は、円形公差域の直径と比較するため、距離ずれを2倍します。

$P = 2\sqrt{(\triangle X)^2 + (\triangle Y)^2}$

ここで $P$ は位置度の測定値です。

図面指示が $\text{直径}0.20$ であれば、 $P \leq 0.20$ なら合格、 $P > 0.20$ なら不合格です。

計算例：Xずれ0.06mm、Yずれ0.08mm

真位置に対して、実測中心がX方向に0.06mm、Y方向に0.08mmずれた例で考えます。

中心の距離ずれは、 $0.06$ と $0.08$ を合成した値です。

$\sqrt{0.06^2 + 0.08^2} = \sqrt{0.0036 + 0.0064} = 0.10$

位置度として表示する値は、この距離ずれの2倍です。

$P = 2 \times 0.10 = 0.20$

したがって、図面指示が $\text{直径}0.20$ ならちょうど合格限界です。

この例で「中心ずれが0.10だから余裕がある」と読むと、公差値との比較を誤るため注意が必要です。

三次元で評価する場合

三次元で穴軸線を評価する場合は、単純なXY中心だけでなく、穴の入口側と出口側の中心、または近似された軸線を使います。

三次元測定機では、穴内面を複数点測定し、最小二乗円や最小二乗円筒として中心や軸を再現します。

測定ソフトは、設定されたデータム座標系の中で、軸線が指定された円筒公差域に入るかを計算します。

このとき、測定点数が少ない、穴のバリを拾っている、データム面の測定範囲が狭い、といった条件で結果が変わることがあります。

位置度は数式だけでなく、測定方法とデータム設定まで含めて管理する必要があります。

記号	意味	例
$X_0, Y_0$	理論位置の座標	30.000、20.000
$X, Y$	実測中心の座標	30.060、20.080
$\triangle X, \triangle Y$	各方向のずれ	0.060、0.080
$P$	位置度の評価値	0.200

5. 最大実体公差方式：穴径の余裕を活かす

位置度が量産で特に有効になるのは、最大実体公差方式と組み合わせたときです。

最大実体公差方式では、サイズが最も厳しい状態から離れた分を、追加の位置公差として使えます。

穴とピンの組立では、穴が大きくなるほど中心位置に余裕が生まれるため、この余裕を合否判定へ反映します。

最大実体状態とRFSの違い

最大実体状態とは、形体に含まれる材料が最も多い状態です。

穴のような内側形体では、穴径が最小のときが最大実体状態です。

軸やピンのような外側形体では、軸径やピン径が最大のときが最大実体状態です。

公差記入枠に丸で囲んだMが付くと、最大実体公差方式を適用する指定になります。

一方、丸Mが付かない場合は、穴径や軸径の実測値に関係なく、指示された位置度だけで判定するのが基本です。

この通常の考え方はRFS、つまりサイズに関係しない条件として扱われます。

ボーナス公差の計算

穴に最大実体公差方式を適用した場合、穴径が最小穴径より大きくなった分だけ、位置度に追加の余裕が生まれます。

この追加分は、ボーナス公差と呼ばれます。

穴の最小許容径を $D_{MMC}$ 、実測穴径を $D_{actual}$ 、図面上の位置度を $P_0$ とします。

穴に対する総位置度は、次の式で求められます。

$P_{total} = P_0 + (D_{actual} - D_{MMC})$

例えば、穴径が $\phi10.0$ から $\phi10.2$ 、位置度が $\phi0.2$ の丸M指定だとします。

実測穴径が $\phi10.15$ なら、最小穴径からの余裕は0.15mmです。

$P_{total} = 0.20 + (10.15 - 10.00) = 0.35$

したがって、この穴は位置度 $\phi0.35$ まで許容されます。

実効状態と機能ゲージ

最大実体公差方式を使うときは、実効状態の考え方も重要です。

穴の場合、最大実体状態の穴径から、最大実体時の位置度を差し引いた境界が機能上の最小通過条件になります。

例えば穴の最小径が $\phi10.0$ 、位置度が $\phi0.2$ なら、実効境界は $\phi9.8$ と考えられます。

この境界を使うと、相手ピンやゲージピンが干渉せずに入るかを機能的に確認できます。

最大実体公差方式は、不良を甘く見る仕組みではなく、組立に支障がない余裕を公差として正しく使う仕組みです。

ボルト締結部の機能を考える場合は、穴位置だけでなくねじの締付けトルク計算も合わせて確認すると設計判断が安定します。

形体	最大実体状態	ボーナス公差	実効境界の考え方
穴	最小穴径	実測穴径−最小穴径	最小穴径−位置度
軸・ピン	最大軸径	最大軸径−実測軸径	最大軸径＋位置度
RFS指定	サイズと独立	なし	位置度だけで判定

6. データム設計：A・B・Cの選び方

位置度を正しく使うには、データムの選び方が重要です。

同じ位置度 $\phi0.2$ でも、どの面をAにするか、どの穴をBにするかで、図面の意味は大きく変わります。

データムは測定の都合だけで選ぶのではなく、部品が実際に組み付くときの接触面、位置決め面、拘束条件から決めます。

第一データムは安定して接触する面を選ぶ

第一データムAは、部品の姿勢を最も強く決める基準です。

プレート部品であれば、相手部品に密着する広い取り付け面をAにすることが多くなります。

この面が反っていたり、傷やバリで浮いたりすると、穴位置の評価も組立状態も変わります。

そのため、データム面には必要に応じて平面度、表面粗さ、加工方法の指定を加えます。

取り付け面がそもそも安定しないのに、穴位置だけを厳しくしても、実際の組立精度は安定しません。

基準面の品質と穴位置公差は、セットで考える必要があります。

第二・第三データムで回転と横ずれを止める

第二データムBと第三データムCは、部品の横ずれや回転を止めるために使います。

角形プレートでは、側面をB、端面をCとして、X方向とY方向の原点を決めることがあります。

丸物部品では、中心軸をAにし、端面やキー溝をBやCにして角度方向を決めることもあります。

複数穴のパターンでは、基準穴をデータムにして、他の穴の位置度を規定する設計もあります。

ただし、穴をデータムにする場合は、穴径公差、真円度、加工バリ、測定ピンの当たり方が評価に影響します。

データム形体は、図面上の文字だけでなく、実際に測定や組立で再現できる形体を選ぶ必要があります。

六自由度をどの順に拘束するか

部品は空間内で、X、Y、Zの移動と、それぞれの軸回りの回転を持っています。

これらを合わせて六自由度と呼びます。

データム設計では、第一、第二、第三データムによって、この六自由度をどの順に拘束するかを決めます。

取り付け面Aで傾きを止め、側面Bで横方向と回転を止め、端面Cで残りの移動を止める、という流れです。

この順序が組立の実態と合っていないと、検査では合格でも現場では穴が合わないという問題が起きます。

データムは、加工現場の都合よりも、最終的に相手部品へどう拘束されるかを優先して設計しましょう。

データム	主な役割	選定の例
A	姿勢を安定させる	相手部品と密着する取り付け面
B	横ずれや回転を止める	基準側面、基準穴、基準軸
C	残りの位置を決める	端面、補助側面、第二の基準穴

7. 測定方法：三次元測定機・画像測定・機能ゲージ

位置度は、図面で指定するだけでは意味がありません。

量産品では、実際にどの測定方法で合否を確認するかまで考えておく必要があります。

精密部品では三次元測定機、薄板や基板では画像測定機、組立可否の量産判定では機能ゲージが使われます。

三次元測定機での評価

三次元測定機では、まずデータム面やデータム穴を測定し、図面どおりの座標系を作ります。

次に対象穴の内周を複数点測定し、中心点または軸線を算出します。

その中心や軸線が、理論位置を中心とした円または円筒公差域の中にあるかを判定します。

測定点数、プローブ径補正、穴深さ、バリの有無、フィルタ条件によって、位置度の値が変わることがあります。

そのため、量産で位置度を管理する場合は、測定プログラム、測定断面、測定点数を標準化することが重要です。

図面の合否だけでなく、同じ部品を誰が測っても近い値になる再現性を確認しましょう。

検査工数も公差値に直結します。

工程内で全数確認したい部品なら、三次元測定機でしか判定できない指定より、機能ゲージで判定できる指定の方が量産には向きます。

逆に、初品検査や重要保安部品では、座標値を記録できる測定方法を選び、位置度のばらつき傾向まで追えるようにします。

画像測定機と投影機での評価

薄板、樹脂部品、プリント基板などでは、画像測定機で穴中心を求めることがあります。

画像測定では、エッジ検出で穴の輪郭を拾い、円近似から中心を計算します。

非接触で測れるため、薄い部品や柔らかい部品には向いています。

一方で、照明条件、バリ、面取り、透明樹脂の反射などにより、検出されるエッジ位置が変わることがあります。

画像測定で位置度を評価する場合は、照明方式、倍率、しきい値、測定面を固定しておく必要があります。

板厚方向の穴の傾きまでは見えにくいため、厚物部品では三次元測定機との使い分けが必要です。

機能ゲージで組立可否を確認する

機能ゲージは、相手部品や相手ピンを模したゲージで、実際に入るかどうかを判定する方法です。

最大実体公差方式を使った穴パターンでは、機能ゲージによって短時間で合否を判断できます。

例えば、複数のボルト穴に対して、基準面に押し当てた状態でゲージピンがすべて入れば合格とします。

この方法は、座標値の詳細な記録には向きませんが、組立機能を直接確認できる点が強みです。

ただし、ゲージの摩耗、ピンの公差、差し込み力、部品の変形で判定が変わることがあります。

量産検査では、ゲージ校正と判定手順を明確にしておくことが欠かせません。

測定方法	向いている場面	注意点
三次元測定機	高精度部品、厚物、軸線評価	データム設定と測定点数を標準化する
画像測定機	薄板、基板、樹脂成形品	照明やエッジ検出条件を固定する
機能ゲージ	量産の組立可否判定	ゲージ公差と摩耗管理が必要

8. 設計での注意点：公差値の決め方と失敗例

位置度は、厳しく書けばよい公差ではありません。

機能に必要なすき間、加工能力、測定能力、組立方法を見て、必要十分な値に設定することが大切です。

特にボルト穴のように相手とのすき間がある場合、位置度を不必要に厳しくすると、機能に関係ない不良を増やしてしまいます。

クリアランスから公差を決める

位置度の公差値は、まず相手ピンやボルトとの最小すき間から考えます。

穴の最小径を $D_h$ 、相手ピンの最大径を $D_p$ とすると、最小直径すき間は次のようになります。

$C = D_h - D_p$

単独の穴が相手ピンを受けるだけなら、中心の片側ずれとして使える量は $\dfrac{C}{2}$ です。

位置度は直径値で指定するため、相手側が完全に理論位置にあるなら、穴側の位置度としてはおおむね $C$ が上限の目安になります。

両方の部品の穴やピンがそれぞれずれる場合は、両者の位置度の合計が最小すき間を超えないように配分します。

例えば、相手ピンの最大径が $\phi6.00$ 、穴の最小径が $\phi6.40$ なら、最小直径すき間は0.40mmです。

穴側だけが位置ずれを吸収する設計なら、穴の位置度は理論上 $\phi0.40$ が上限の目安になります。

相手側のピン位置にも $\phi0.15$ を与えるなら、穴側は $\phi0.25$ 以下に配分し、合計が最小すき間を超えないようにします。

ただし実際には、ボルトの傾き、座面の浮き、表面処理膜厚、穴の面取り量も組立余裕を消費します。

そのため、計算で得た上限値をそのまま図面値にせず、治具精度や組付け作業性を見て少し小さめに設定します。

安全率、組付け姿勢、塗装膜厚、バリ、熱膨張を考慮して、机上計算より少し余裕を残すのが現実的です。

厳しすぎる位置度が招く問題

位置度を過剰に厳しくすると、加工方法が限定されます。

一般穴あけでよい部品が、リーマ加工、治具加工、ジグボーラー、追加測定を必要とする場合があります。

検査側でも、ノギスや簡易治具では判定できず、三次元測定機の測定工数が増えます。

さらに、実際の組立では問題なく入る部品まで不合格にしてしまい、歩留まりを下げます。

設計レビューでは、まず「その穴は位置決め用か、単なる逃げ穴か」を分けます。

位置決めピン穴なら厳しい位置度が必要ですが、ボルトの逃げ穴なら相手ボルトとのすき間で吸収できる場合があります。

逃げ穴まで位置決め穴と同じ公差にすると、加工側は治具の剛性や工具摩耗まで厳しく管理しなければなりません。

また、穴ピッチが広いプレートでは、温度変化による熱膨張差も無視できない場合があります。

アルミ部品と鋼部品を組み合わせる場合、同じ温度変化でも伸び量が異なるため、端部の穴ほど組立余裕を消費します。

長尺部品では、すべての穴を同じ厳しさで縛るのではなく、基準穴、長穴、逃げ穴を使い分ける設計も有効です。

公差は品質を上げるための道具ですが、機能に対して過剰に厳しい公差はコスト増の原因になります。

強度や剛性と同じく、位置度も目的に対して必要な余裕を設計するものです。

よくある図面ミスと対策

位置度でよくあるミスは、理論寸法に通常の寸法公差を重ねてしまうことです。

理論寸法に±公差を付けると、位置度との役割が重なり、図面解釈が混乱します。

次に多いのは、データムを指定せずに穴パターンだけへ位置度を付けるミスです。

穴同士の関係だけを規制したい場合もありますが、部品全体としての取り付け位置を保証するには、通常は組立基準となるデータムが必要です。

また、直径記号の付け忘れにより、円形公差域ではなく方向別の公差域として読まれることもあります。

設計レビューでは、機能、加工、測定、図面表記の4つを同時に確認すると、位置度のトラブルを減らせます。

よくある失敗	起きる問題	対策
理論寸法に±公差を付ける	位置度との役割が重複する	四角枠寸法と公差記入枠に分ける
データムが機能と合っていない	検査合格でも組立で合わない	実際の取り付け面を基準にする
直径記号を忘れる	公差域の解釈が変わる	穴中心は原則として円形公差域で検討する
MMCを理解せず指定する	ゲージ判定や公差計算を誤る	穴径と位置度の関係を表で確認する

9. まとめ

位置度とは、理論的に正確な位置に対して、穴や軸の中心がどれだけずれてよいかを示す幾何公差です。

図面では、十字を丸で囲んだ位置度記号、公差値、理論寸法、データムを組み合わせて読み取ります。

直径記号付きの位置度では、公差値は中心の移動量ではなく、円または円筒公差域の直径として解釈します。

測定値は $P = 2\sqrt{(\triangle X)^2 + (\triangle Y)^2}$ で考えると、真位置からのずれと公差値の関係を理解しやすくなります。

最大実体公差方式を使うと、穴径や軸径が最大実体状態から離れた分を、ボーナス公差として位置度に加えられます。

データムは測定のためだけでなく、部品が実際にどの面や穴で組み付くかを基準に選ぶ必要があります。

三次元測定機、画像測定機、機能ゲージは、それぞれ得意な場面と注意点が異なります。

位置度を正しく使えば、組立性を保ちながら不要に厳しい寸法公差を避け、加工コストと検査コストを合理的に抑えられます。
