「電圧と電流を掛けたのに、なぜカタログの消費電力と一致しないのか」
交流の電力を計算しようとすると、多くの人がこの疑問にぶつかります。
その答えを握るのが、本記事のテーマである力率です。
力率とは、供給した電気がどれだけ無駄なく仕事に変わっているかを表す割合で、交流回路の効率を示す重要な指標です。
本記事では、力率の意味と計算式から、有効・無効・皮相電力の関係、力率が低いことの問題、進相コンデンサによる力率改善、遅れ力率と進み力率の違いまでを、数式と図表で体系的に解説します。
1. 力率とは｜交流電力の効率
力率とは、見かけ上の電力のうち、実際に仕事として使われる電力の割合のことです。
0から1までの値、またはパーセントで表され、1（100%）に近いほど効率がよいことを意味します。
1-1. 力率の定義
交流回路では、電圧と電流を単純に掛けた値が、そのまま消費電力にはなりません。
電圧と電流の波に位相のずれがあると、その一部は実際の仕事に使われないためです。
この「見かけの電力」に対する「実際に使われた電力」の比率が力率です。
力率が1なら供給した電力がすべて仕事に使われ、力率が小さいほど無駄が増えます。
つまり力率は、交流電力の使われ方の良し悪しを一目で表す指標といえます。
同じ電力を供給しても、力率が違えば実際の仕事量は変わってきます。
1-2. なぜ力率は1にならないのか
力率が1より小さくなる原因は、コイルやコンデンサにあります。
これらの部品は、電圧と電流の波にずれ（位相差）を生じさせます。
モーターやトランスのようにコイルを含む機器は、電流が電圧より遅れます。
この位相のずれがあると、電流の一部が仕事をせずに電源と機器の間を往復するだけになります。
抵抗だけの回路なら位相のずれがなく、力率は1になります。
位相差があるほど力率は下がる、というのが基本的な関係です。
1-3. 力率はcosθで表す
力率は、電圧と電流の位相差θを使って、その余弦（コサイン）で表されます。
位相差が0度なら となり、力率は100%です。
位相差が大きくなるほどコサインの値は小さくなり、力率は下がっていきます。
このため、力率は「コサインファイ」と呼ばれることもあります。
位相差と力率が直結していることを押さえておくことが重要です。
1-4. 力率を身近なイメージでとらえる
力率は、ビールをジョッキに注ぐ様子にたとえると直感的に理解できます。
ジョッキ全体が皮相電力、飲める液体部分が有効電力、上にできる泡が無効電力にあたります。
泡（無効電力）が多いほど、同じジョッキでも飲める量（有効電力）は減ってしまいます。
力率が低いとは、この泡の割合が大きい状態だとイメージするとわかりやすいでしょう。
泡を減らして液体の割合を増やすことが、力率改善にあたります。
同じ容器（設備）から、より多くの実りある電力を取り出すための工夫だといえます。
2. 有効電力・無効電力・皮相電力
力率を理解するには、交流の3種類の電力を区別することが欠かせません。
有効電力・無効電力・皮相電力の3つを順に見ていきます。
2-1. 皮相電力
皮相電力は、電圧の実効値と電流の実効値を単純に掛けた、見かけ上の電力です。
記号はS、単位はボルトアンペア（VA）を使います。
これは位相のずれを考えない「みかけの電力」で、機器や設備の容量を表すのに使われます。
変圧器やブレーカーの定格は、この皮相電力（VA）で表されることが多くあります。
2-2. 有効電力
有効電力は、実際に仕事として消費される電力です。
記号はP、単位はワット（W）を使います。
皮相電力に力率を掛けたものが有効電力です。
モーターを回す、熱を出すといった実際の仕事に使われるのは、この有効電力です。
2-3. 無効電力
無効電力は、仕事をせずに電源と機器の間を往復するだけの電力です。
記号はQ、単位はバール（var）を使います。
無効電力は直接仕事はしませんが、コイルやコンデンサが磁界や電界を作るために必要な電力です。
仕事には使われないものの、電流としては流れるため、設備に負担をかけます。

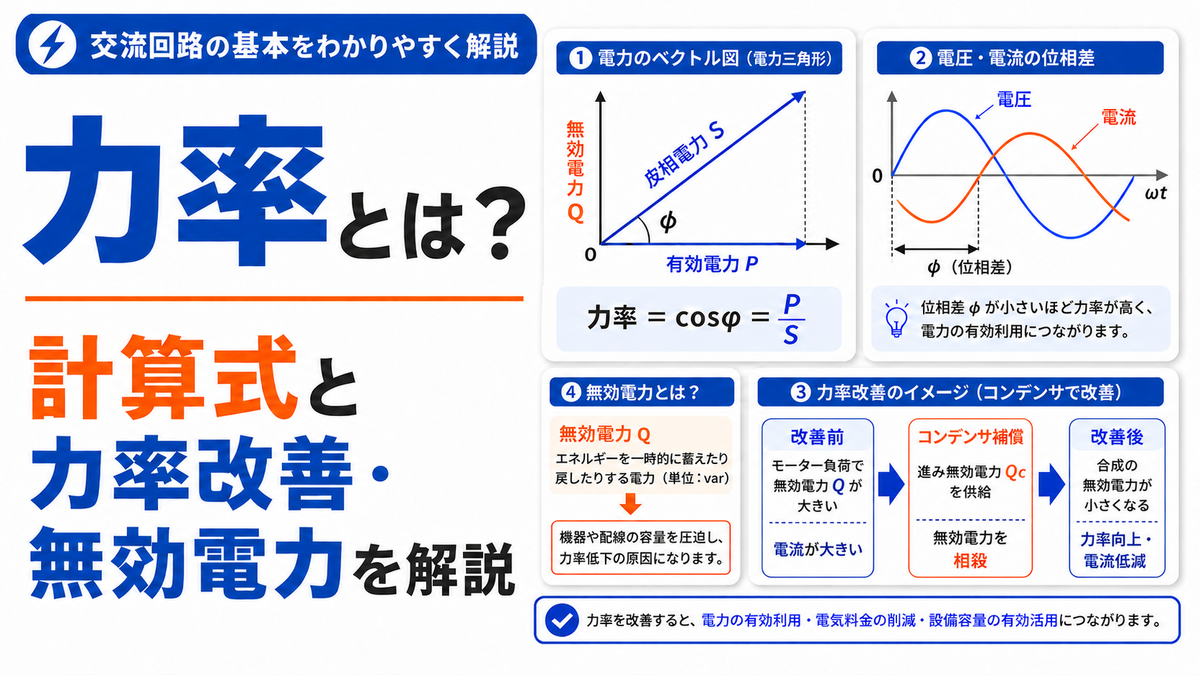

2-4. 電力の三角形
これら3つの電力は、直角三角形の関係で結ばれています。
皮相電力を斜辺、有効電力と無効電力を2辺とする三角形です。
この関係を電力の三角形と呼びます。
力率は、斜辺（皮相電力）に対する底辺（有効電力）の比、すなわち で表されます。
| 名称 | 記号 | 単位 | 式 |
|---|---|---|---|
| 皮相電力 | S | VA | S = V I |
| 有効電力 | P | W | P = V I cosθ |
| 無効電力 | Q | var | Q = V I sinθ |
3. 力率の計算
力率は、有効電力と皮相電力がわかれば簡単に計算できます。
基本式と計算例を見ていきましょう。
3-1. 力率の基本式
力率は、有効電力を皮相電力で割って求められます。
有効電力（実際に使った電力）が、皮相電力（見かけの電力）に占める割合です。
この比が1に近いほど、供給した電力が無駄なく使われていることになります。
3-2. 力率の計算例
皮相電力が1000VA、有効電力が800Wの機器の力率を求めます。
力率は0.8、つまり80%と求まります。
これは、供給した電気の80%が実際の仕事に使われていることを意味します。
残りの20%にあたる部分は、無効電力として往復しているだけです。
このとき無効電力は、電力の三角形から600var（√(1000²−800²)）と計算できます。
3-3. 力率と電流の関係
力率が低いと、同じ有効電力を得るのに、より大きな電流が必要になります。
有効電力Pは なので、力率が小さいほど電流Iを大きくしなければなりません。
例えば力率0.5の機器は、力率1の機器に比べて2倍の電流を必要とします。
この余分な電流が、後で述べるさまざまな問題を引き起こします。
3-4. 電流を逆算してみる
有効電力と力率から、実際に流れる電流を逆算できます。
有効電力2000W、電圧200V、力率0.8の単相負荷に流れる電流を求めます。
電流は12.5Aと求まります。もし力率が1なら、同じ2000Wでも電流は10Aで済みます。
力率が0.8に下がるだけで、2.5Aも余分な電流が必要になることがわかります。
電流の計算自体はオームの法則や電力の式が土台です。
力率は、その電流計算に効率の視点を加えるものだと理解できます。
4. 力率が低いと何が問題か
力率が低いことは、単なる効率の話にとどまりません。
設備やコストに具体的な悪影響を及ぼします。
4-1. 電流が増える
力率が低いと、同じ仕事をするのに余分な電流が流れます。
この余分な電流は無効電力によるもので、実際の仕事には貢献しません。
電流が増えると、電線や変圧器をより太く・大きくする必要が生じます。
設備容量を無駄に消費してしまうのが、力率が低いことの根本的な問題です。
4-2. 損失と設備負担
電流が増えると、電線で発生する損失（ジュール熱）も増えます。
損失は電流の二乗に比例するため、電流が2倍になると損失は4倍にもなります。
この損失は熱として捨てられるだけで、何の仕事もしません。
力率の低さは、こうした目に見えないエネルギーの無駄につながります。
4-3. 電気料金への影響
多くの電力会社では、高圧で受電する事業者に対して力率に応じた料金制度を設けています。
力率が基準より低いと割増しされ、高いと割引される仕組みが一般的です。
そのため工場などでは、力率を高く保つことが電気料金の節約に直結します。
力率改善は、効率だけでなくコスト面でも大きな意味を持っています。
5. 力率改善の方法
力率が低い設備でも、適切な対策で力率を高めることができます。
その代表的な方法が、進相コンデンサの設置です。
5-1. 進相コンデンサ
工場の負荷の多くはモーターなどの誘導性で、電流が電圧より遅れます。
この遅れを打ち消すために、電流を進ませるコンデンサを並列に接続します。
これを進相コンデンサと呼びます。コンデンサの進み電流が、コイルの遅れ電流を相殺するのです。
その結果、全体としての位相差が小さくなり、力率が改善されます。
5-2. 力率改善の効果
進相コンデンサで無効電力を打ち消すと、皮相電力が小さくなります。
有効電力は変わらないまま、見かけの電力が減るため、力率が上がります。
力率が上がれば、同じ仕事をするのに必要な電流が減ります。
電流が減ることで、電線の損失が減り、設備にも余裕が生まれます。
5-3. 力率改善の考え方
力率改善では、負荷が必要とする無効電力を、コンデンサが供給するように設計します。
コンデンサが無効電力を肩代わりすることで、電源から送る無効電力が減るのです。
必要なコンデンサの容量は、改善前と改善後の無効電力の差から決められます。
過剰に入れると今度は進み力率になってしまうため、適切な容量選定が重要です。
5-4. 力率改善の効果を数字で見る
力率改善で電流がどれだけ減るかを、数字で確認してみます。
有効電力8kWの負荷が、力率0.8で動いている場合と、0.95に改善した場合を比べます。
力率0.8のとき、皮相電力は です。
力率0.95に改善すると、皮相電力は まで下がります。
皮相電力が10kVAから8.4kVAへ減るため、流れる電流も同じ割合で約16%減ります。
有効電力（実際の仕事）は8kWのまま変わらないのに、設備の負担だけを軽くできるわけです。
6. 遅れ力率と進み力率
力率には、電流が遅れる場合と進む場合の2種類があります。
どちらにずれているかで、対策が変わってきます。
6-1. 遅れ力率（誘導性）
電流が電圧より遅れている状態を遅れ力率と呼びます。
モーターやトランスなど、コイルを含む誘導性の負荷で生じます。
工場の負荷の多くは誘導性のため、通常は遅れ力率になっています。
この遅れを打ち消すために、進み要素であるコンデンサを使うわけです。
6-2. 進み力率（容量性）
逆に、電流が電圧より進んでいる状態を進み力率と呼びます。
コンデンサを入れすぎたり、長い電力ケーブルの容量成分が大きい場合に生じます。
進み力率も、遅れ力率と同様に力率を下げ、設備に負担をかけます。
力率改善では、遅れすぎず進みすぎず、1に近づけることが目標になります。
6-3. 力率の値と効率の目安
力率の値が、設備の効率にどう影響するかを表で整理します。
| 力率 | 状態 | 同じ仕事に必要な電流 |
|---|---|---|
| 1.0 | 理想的（抵抗のみ） | 最小 |
| 0.9 | 良好 | 約1.1倍 |
| 0.8 | やや低い | 1.25倍 |
| 0.5 | 悪い | 2倍 |
力率が下がるほど、同じ仕事をするのに必要な電流が増えていくことがわかります。
力率0.5では電流が2倍になり、電線の損失は4倍にもなってしまいます。
この表からも、力率を1に近づけることがいかに効率に効くかが読み取れます。
わずかな力率の差が、設備全体では大きな違いを生みます。
7. 実務での力率管理
力率は、工場や設備の運用で日常的に管理される指標です。
管理の目安と方法を押さえておきましょう。
7-1. 力率の目安
一般的に、設備の力率は0.85から0.95程度に保つことが目標とされます。
電力会社の基準値も、おおむねこの範囲に設定されていることが多いものです。
力率を高く保てば、電気料金の割引を受けつつ、設備も効率よく使えます。
力率管理は、省エネとコスト削減の両面で効果のある取り組みです。
7-2. 力率の測定
力率は、力率計という計器で直接測定できます。
また、電力計と電流計・電圧計の値から計算で求めることもできます。
近年の電力監視システムでは、力率を常時モニタリングできるものも増えています。
力率の変化を把握することで、設備の異常や改善の効果を確認できます。
交流での電力の基礎については、以下の関連記事もあわせてご覧ください。
7-3. 力率と高調波の関係
近年は、インバータなどの電子機器が増えたことで、力率に新しい課題が生まれています。
これらの機器は電流の波形をひずませ、基本波以外の高調波を発生させます。
波形がひずむと、位相差だけでは説明できない力率の低下が起こります。
これを総合力率と呼び、従来の進相コンデンサだけでは改善しきれない場合があります。
高調波対策には、専用のフィルタやリアクトルが用いられます。
力率管理は、こうした電子機器の普及に合わせて、より複雑なものになりつつあります。
まとめ
本記事では、交流電力の効率を表す「力率」について、その意味と計算式から、有効・無効・皮相電力の関係、力率が低いことの問題、進相コンデンサによる力率改善、遅れ力率と進み力率までを体系的に解説しました。
力率は電圧と電流の位相差で決まり、 で表されます。
3つの電力は という電力の三角形の関係で結ばれています。
力率が低いと余分な電流が流れ、損失の増加や設備負担、電気料金の割増しといった問題を招きます。
誘導性負荷による遅れ力率は、進相コンデンサを使って改善するのが基本です。
力率の意味を理解しておくと、交流電力を効率よく扱うための判断ができるようになります。
まずは電力の三角形と力率の式を押さえ、無効電力をいかに減らすかという視点で交流設備を見てみてください。
