焼入れとは？焼戻しとの違いと種類

工場で使われる歯車やシャフトが、なぜ何万回もの繰り返し荷重に耐えられるのか、考えたことはあるでしょうか。

その答えのひとつが「焼入れ」です。

鋼を高温に加熱してから急冷するだけで、硬さが数倍に跳ね上がるこの熱処理は、機械部品の寿命を左右する最も基本的な技術といえます。

しかし焼入れだけでは硬いだけでもろく、実用的な部品にはなりません。

そこで組み合わせて使われるのが「焼戻し」であり、両者の違いを正しく理解することが設計者にとって不可欠です。

本記事では、焼入れの原理と種類、焼戻しとの違い、代表的な焼入れ鋼の選び方、そして現場で起こりやすい焼割れや変形の対策まで、実務に必要な知識を体系的に解説します。

1. 焼入れとは
- 焼入れ後の最高硬さの目安
- 焼入れが使われる代表的な場面
2. 焼入れと焼戻しの違い
3. 4つの熱処理の比較
- 実務での使い分け
4. 焼入れの原理
5. 焼入れの種類
6. 焼入れ鋼の種類と選定
7. 焼入れ硬さの計算と焼戻しパラメータ
8. 焼入れ時の注意点と不良対策
まとめ

1. 焼入れとは

焼入れとは、鋼をオーステナイト領域（変態点以上）まで加熱し、一定時間保持した後に急冷する熱処理のことです。

JIS G 0201 では加工記号 HQ（Hardening by Quenching）で表記されます。

鋼が常温で持つ組織はフェライトとパーライトの混合体で、比較的軟らかい状態です。

これを約 800〜900 ℃ まで加熱すると、結晶構造が体心立方格子（BCC）から面心立方格子（FCC）へ変わり、オーステナイトと呼ばれる均一な固溶体に変態します。

この状態から水や油で急冷すると、原子の拡散が追いつかず、体心正方格子（BCT）のマルテンサイトと呼ばれる過飽和固溶体が生成されます。

マルテンサイトは炭素原子が格子内に閉じ込められた歪んだ結晶構造をもち、これが極めて高い硬さを生み出す原因です。

マルテンサイト変態が始まる温度を Ms 点（Martensite start）といいます。

Ms 点は炭素量が増えるほど低下し、次の経験式で推定できます。

$M_s \approx 550 - 350C - 40Mn - 20Cr - 10Mo - 17Ni \quad \lbrack ^\circ\text{C} \rbrack$

ここで各元素記号は質量パーセント濃度（mass%）を示します。

たとえば炭素量 0.45 mass% の S45C では、合金元素が少ないため Ms 点はおよそ 350 ℃ 前後となります。

焼入れで得られる硬さは、鋼中の炭素量でほぼ決まります。

炭素量が 0.2 mass% 未満では十分な硬さが得られないため、一般に焼入れの対象となるのは炭素量 0.25 mass% 以上の中炭素鋼〜高炭素鋼です。

焼入れ後の最高硬さの目安

マルテンサイト 100 % の理想的な焼入れが実現した場合の最高硬さは、おおよそ次の関係式で近似できます。

$HRC_{\max} \approx 30 + 50C \quad (C \leq 0.6\,\text{mass\%})$

炭素量 0.45 mass% なら HRC ≈ 52.5、0.6 mass% なら HRC ≈ 60 程度です。

ただし実際の部品では冷却速度のばらつきや質量効果により、理論値よりも低い硬さになるのが普通です。

焼入れが使われる代表的な場面

焼入れは機械部品のあらゆる分野で利用されています。

自動車のエンジン部品やトランスミッションギヤ、建設機械の油圧シリンダロッド、金型のパンチやダイ、切削工具のドリルやエンドミルなどが代表例です。

共通しているのは、いずれも繰り返しの荷重や摺動による摩耗を受ける部位であるという点です。

焼入れによって表面硬さを高めることで耐摩耗性を確保し、部品寿命を大幅に延ばすことが可能になります。

逆に焼入れが不適切な場面もあります。

複雑な形状の溶接構造物や、加工後に大きな塑性変形を加える板金部品などは、焼入れによる割れや変形のリスクが高いため、別の強化手法が選ばれます。

2. 焼入れと焼戻しの違い

焼入れで得られたマルテンサイト組織は非常に硬いものの、同時に極めてもろい状態です。

そのまま使用すると衝撃荷重で割れたり、残留応力によってひずみが進行したりする危険があります。

そこで焼入れの直後に行われるのが焼戻し（テンパリング、JIS 加工記号 HT）です。

焼戻しは焼入れした鋼を A1 変態点以下の温度に再加熱し、一定時間保持してから冷却する処理です。

焼戻しの目的は大きく 2 つあります。

硬さをわずかに下げることで靱性（粘り強さ）を回復させること
焼入れ時に蓄積された残留応力を緩和し、寸法安定性を高めること

低温焼戻しと高温焼戻し

焼戻しには温度によって 2 つの区分があります。

低温焼戻し（150〜250 ℃）は、硬さをほとんど落とさずに内部応力だけを除去する処理です。

刃物や軸受け、金型など、高い硬さが最優先される部品に適用されます。

焼戻し後の硬さは HRC 58〜64 程度が目安です。

高温焼戻し（400〜650 ℃）は、硬さを大幅に落とす代わりに靱性を重視する処理です。

歯車やボルト、シャフトなど、衝撃荷重を受ける構造部品に用いられます。

焼戻し後の硬さは HRC 25〜45 程度に調整されます。

高温焼戻しを行う際には焼戻し脆性に注意が必要です。

250〜400 ℃ 付近と 450〜550 ℃ 付近に脆性域が存在し、この温度で長時間保持すると靱性がかえって低下する現象が起こります。

前者を「低温焼戻し脆性（第一種焼戻し脆性）」、後者を「高温焼戻し脆性（第二種焼戻し脆性）」と呼びます。

第一種焼戻し脆性は不可逆的であり、一度生じると再焼戻しでも回復しません。

一方、第二種焼戻し脆性は P、Sn、Sb などの不純物元素が粒界に偏析することが原因で、焼戻し後に急冷すれば回避できます。

Mo を添加することで第二種焼戻し脆性を抑制できるのも、SCM 材（クロム-モリブデン鋼）が広く使われる理由のひとつです。

調質とは

焼入れの後に高温焼戻しを行う一連の処理を調質（ちょうしつ）といいます。

JIS 加工記号は HQT です。

機械構造用炭素鋼（S45C など）や機械構造用合金鋼（SCM435 など）は、調質処理によって HRC 25〜35 程度の硬さと高い靱性を両立させ、構造部品として使用されます。

焼入れと焼戻しの違いの要点

両者の違いを一言でまとめると、焼入れは「硬さを付与する処理」、焼戻しは「靱性を回復する処理」です。

加熱温度も全く異なり、焼入れは変態点（約 800〜900 ℃）以上ですが、焼戻しは変態点以下（150〜650 ℃）で行います。

冷却方法も対照的です。

焼入れは水や油による急冷が必須ですが、焼戻しでは空冷や炉冷など穏やかな冷却で問題ありません。

むしろ焼戻し後に急冷すると焼戻し脆性を回避できる場合もあり、冷却方法の選択は鋼種と用途に応じて判断されます。

設計図面上では、焼入れ焼戻しの指示は硬さ範囲で表記されるのが一般的です。

たとえば「HRC 28〜34」のように範囲指定し、熱処理業者が焼戻し温度を調整して目標硬さに仕上げます。

instant.engineer

3. 4つの熱処理の比較

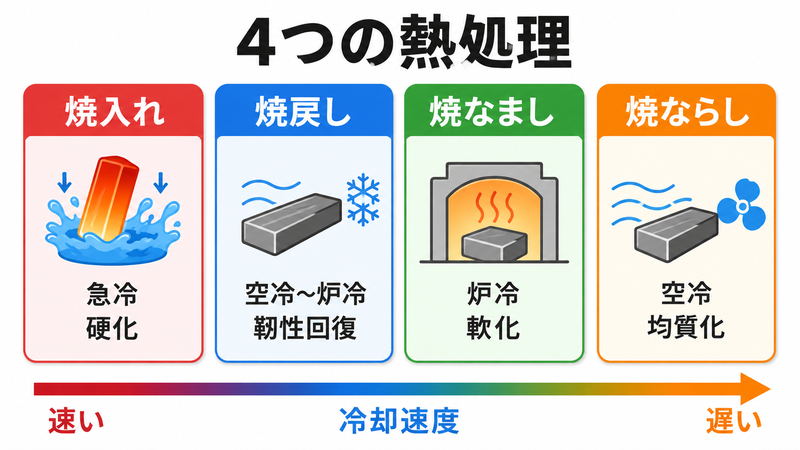

4つの熱処理の比較

鋼の熱処理には「焼入れ」「焼戻し」のほかに「焼なまし」と「焼ならし」があり、この 4 つが基本的な熱処理の柱です。

それぞれの目的と冷却方法を正しく区別しておくことが重要です。

熱処理	JIS 記号	加熱温度	冷却	目的
焼入れ	HQ	A3 / Acm 以上	急冷（水・油）	硬化
焼戻し	HT	A1 以下	空冷〜炉冷	靱性回復
焼なまし	HA	A3 / A1 以上	炉冷（徐冷）	軟化・応力除去
焼ならし	HNR	A3 / Acm 以上	空冷	組織微細化・均質化

焼入れと焼ならしは同じ加熱温度域ですが、冷却速度が決定的に異なります。

焼入れは水や油による急冷で硬いマルテンサイトを得るのに対し、焼ならしは空冷で微細なパーライト＋フェライト組織を得ます。

焼なましは炉の中で極めてゆっくり冷却（炉冷）する処理で、組織を最も軟らかい平衡状態に近づけます。

加工後の内部応力除去や、切削性の改善が主な目的です。

4 つの熱処理を冷却速度の順に並べると、次のようになります。

$\text{焼入れ（急冷）} > \text{焼ならし（空冷）} > \text{焼なまし（炉冷）}$

冷却速度が速いほど硬く、遅いほど軟らかくなるという原則を覚えておきましょう。

実務での使い分け

実際の製造現場では、これら 4 つの熱処理を工程の目的に合わせて組み合わせます。

たとえば鍛造後の素材は組織が粗大化しているため、まず焼ならしで組織を微細化・均質化します。

次に粗加工を行い、加工ひずみの除去のために焼なましを施すことがあります。

仕上げ加工の前に焼入れ・焼戻しで所定の硬さに調整し、最終研削で寸法を仕上げるという流れです。

このように、1 つの部品が完成するまでに複数回の熱処理を経ることは珍しくありません。

各処理の目的と順序を理解しておくことが、品質トラブルの防止に直結します。

4. 焼入れの原理

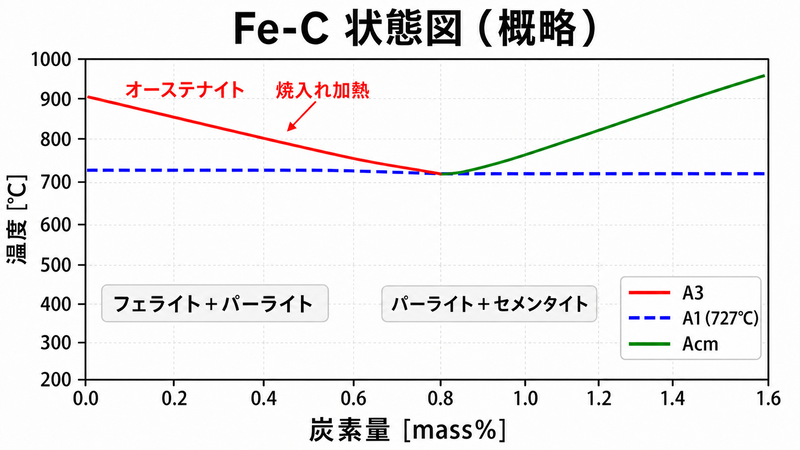

Fe-C状態図と焼入れの原理

焼入れの原理を深く理解するためには、Fe-C 状態図（鉄-炭素系平衡状態図）の知識が不可欠です。

変態点と加熱温度

鋼の加熱時に重要となる変態点は次の 3 つです。

・A1 変態点（約 727 ℃）：パーライトがオーステナイトに変態し始める温度

・A3 変態点（炭素量で変動）：亜共析鋼でフェライトが完全にオーステナイト化する温度

・Acm 変態点（炭素量で変動）：過共析鋼でセメンタイトがオーステナイトに固溶する温度

亜共析鋼（炭素量 < 0.77 mass%）の焼入れ加熱温度は A3 変態点よりも 30〜50 ℃ 高い温度に設定するのが一般的です。

これはオーステナイトへの完全変態を確実にするためで、低すぎるとフェライトが残存し、高すぎると結晶粒の粗大化を招きます。

$T_{\text{加熱}} = A_3 + (30 \sim 50) \quad \lbrack ^\circ\text{C} \rbrack$

過共析鋼（炭素量 > 0.77 mass%）では、Acm 以上に加熱するとオーステナイト結晶粒が粗大化して靱性が低下するため、A1〜Acm 間の温度で焼入れを行います。

臨界冷却速度

急冷時にマルテンサイトを得るためには、パーライトやベイナイトへの変態を回避しなければなりません。

このとき必要な最低限の冷却速度を臨界冷却速度（CCR: Critical Cooling Rate）といいます。

臨界冷却速度は CCT 線図（連続冷却変態図）の「鼻」と呼ばれるパーライト変態開始曲線の先端を避ける冷却曲線から読み取ります。

合金元素（Cr, Mo, Ni, Mn など）を添加すると CCT 線図の鼻が右側（長時間側）に移動するため、臨界冷却速度が小さくなり、焼入性が向上します。

焼入性（ハーデナビリティ）

焼入性とは、鋼が焼入れによってどの程度の深さまで硬化するかを表す特性です。

焼入性の評価には ジョミニー試験（Jominy end-quench test、JIS G 0561）が広く用いられます。

ジョミニー試験では、加熱した丸棒の一端だけを水冷し、端からの距離ごとに硬さを測定します。

焼入性の高い鋼ほど、水冷端から離れた位置でも高い硬さを維持します。

焼入性の指標として焼入性倍数（Multiplying Factor, fi）が使われることがあります。

理想臨界直径 $D_I$ は、各合金元素の焼入性倍数の積で求められます。

$D_I = D_{IC} \times f_{Mn} \times f_{Cr} \times f_{Mo} \times f_{Ni}$

ここで $D_{IC}$ は炭素のみの理想臨界直径、 $f_i$ は各元素の焼入性倍数です。

$D_I$ が大きいほど、大きな断面の部品でも芯部まで焼きが入りやすいことを意味します。

CCT 線図の読み方

CCT 線図（Continuous Cooling Transformation diagram）は、連続冷却条件下での変態挙動を示す図です。

横軸に時間（対数スケール）、縦軸に温度をとり、各冷却速度での変態開始・終了曲線が描かれます。

焼入れの設計では、冷却曲線がパーライト変態領域やベイナイト変態領域を避けて、直接マルテンサイト領域に到達するように冷却速度を設定します。

合金鋼（SCM435 など）では CCT 線図の変態領域が右側（長時間側）に大きくずれるため、空冷に近い穏やかな冷却でもマルテンサイトが得られやすくなります。

一方、純炭素鋼（S45C など）では変態領域が左側にあるため、きわめて速い冷却速度が必要であり、水焼入れが標準となります。

この違いが鋼種選定における焼入性の重要性を端的に示しています。

5. 焼入れの種類

焼入れは加熱方法や対象範囲によっていくつかの種類に分類されます。

大きく「全体焼入れ」と「表面焼入れ」に分けることができます。

全体焼入れ

部品全体を加熱炉に入れて均一に加熱した後、水槽や油槽に浸漬して急冷する方法です。

部品の断面全体にわたって硬化が得られるため、高い強度が必要な構造部品に適しています。

全体焼入れには、冷却媒体や雰囲気によって次のような種類があります。

・水焼入れ：冷却速度が最も速く、高い硬さが得られますが、焼割れのリスクも大きくなります

・油焼入れ：水より冷却速度が穏やかで、変形や割れを抑えながら十分な硬さを確保できます

・真空焼入れ：真空炉で加熱するため酸化や脱炭が起こらず、表面が美麗に仕上がります。金型や精密部品に多用されます

・ソルトバス焼入れ：溶融塩（ソルト）中で加熱・冷却する方法で、均一加熱と酸化防止の両方が得られます

表面焼入れ

部品の表面層だけを硬化させ、内部は軟らかい靱性のある組織を残す処理です。

耐摩耗性と耐衝撃性を両立できるため、歯車やカム、ピンなど摺動部品に広く使われます。

代表的な表面焼入れには次のものがあります。

・高周波焼入れ：高周波電流による電磁誘導加熱で表面だけを急速加熱し、直後に水冷します。加熱時間は数秒〜数十秒と短く、部品の変形が小さいのが特徴です。周波数によって硬化層深さを制御でき、高い周波数ほど浅い層を、低い周波数ほど深い層を加熱します

・火炎焼入れ：酸素-アセチレン炎などで表面を直接加熱した後、水冷する方法です。大型部品や設備の現場補修に適しています。設備コストが低い反面、温度制御が作業者の技能に依存するため、品質のばらつきが生じやすい欠点があります

・レーザー焼入れ：レーザー光で局所的に加熱する方法で、極めて微小な範囲の焼入れが可能です。自己冷却（加熱部周囲への熱伝導による冷却）を利用するため、冷却水が不要な場合もあります

高周波焼入れの硬化層深さは、一般に次の経験式で概算されます。

$\delta \approx \dfrac{500}{\sqrt{f}} \quad \lbrack\text{mm}\rbrack$

ここで $f$ は周波数 $\lbrack\text{Hz}\rbrack$ です。

たとえば 10 kHz の中周波では $\delta \approx 5\,\text{mm}$ 、200 kHz の高周波では $\delta \approx 1.1\,\text{mm}$ 程度の電流浸透深さとなり、硬化層深さの目安になります。

表面焼入れでは、表面に高い圧縮残留応力が生じるため、疲労強度が向上するという副次的な効果もあります。

この効果は高周波焼入れで特に顕著であり、同じ材料でも未処理品と比較して疲労限度が 1.5〜2 倍に向上することが報告されています。

浸炭焼入れ

低炭素鋼の表面に炭素を浸透させてから焼入れする方法です。

母材は炭素量 0.15〜0.25 mass% 程度の低炭素鋼（SCr420、SCM420、SNCM420 など）を使用し、浸炭処理によって表面の炭素量を 0.7〜0.9 mass% 程度まで高めます。

浸炭方法にはガス浸炭、真空浸炭、固体浸炭の 3 種類があります。

現在の量産ラインでは、雰囲気ガス中で炭素を浸透させるガス浸炭が最も一般的です。

近年は変形の少ない真空浸炭の採用も増えており、高精度が求められる自動車部品で普及が進んでいます。

浸炭層の深さは浸炭時間と温度に依存し、次の拡散方程式で概算できます。

$d \approx k\sqrt{t}$

ここで $d$ は浸炭深さ $\lbrack\text{mm}\rbrack$ 、 $t$ は浸炭時間 $\lbrack\text{h}\rbrack$ 、 $k$ は温度に依存する定数です。

たとえばガス浸炭 930 ℃ の条件では $k \approx 0.5$ 程度であり、4 時間浸炭すると深さ約 1.0 mm の浸炭層が得られます。

浸炭焼入れ後の表面硬さは HRC 58〜63 程度に達し、芯部は HRC 30〜40 程度の靱性を保ちます。

自動車の変速機歯車やドライブシャフトなど、表面の耐摩耗性と芯部の耐衝撃性が同時に求められる部品に広く適用されます。

窒化処理との比較

表面硬化処理には、焼入れ以外に窒化処理という選択肢もあります。

窒化は 500〜550 ℃ 程度の比較的低い温度で窒素を浸透させるため、焼入れのような急冷を伴わず、変形が極めて小さいのが特徴です。

窒化処理後の表面硬さは HV 900〜1200 にも達し、焼入れよりも高い硬さが得られる場合があります。

ただし硬化層の深さは 0.1〜0.5 mm 程度と薄く、高面圧がかかる用途には不向きです。

用途に応じて浸炭焼入れと窒化を使い分けることが、表面硬化処理の設計ポイントです。

高周波焼入れや浸炭焼入れに比べて窒化は変形が少ないため、高精度が求められる仕上げ部品に適しています。

6. 焼入れ鋼の種類と選定

焼入れに使用される鋼材は、炭素量と合金元素の組成によって用途が大きく異なります。

ここでは代表的な焼入れ鋼を紹介します。

機械構造用炭素鋼（S-C 材）

S45C は最も汎用的な焼入れ鋼です。

炭素量 0.42〜0.48 mass% で、焼入れ焼戻し後に HRC 40〜45 程度の硬さが得られます。

ただし焼入性が低いため、直径 25 mm を超える部品では芯部まで完全にマルテンサイト化できない場合があります。

S50C は炭素量がやや高く（0.47〜0.53 mass%）、S45C より高い硬さが得られますが、焼割れのリスクも増大します。

機械構造用合金鋼（SCM 材・SCr 材）

SCM435 はクロム-モリブデン鋼の代表格です。

Cr と Mo の添加により焼入性が飛躍的に向上し、大径部品でも芯部まで均一に焼きが入ります。

調質後の硬さは HRC 28〜34 程度で、ボルトや歯車、シャフトなど幅広い用途に使われます。

SCM440 は SCM435 より炭素量がわずかに高く、より高い強度が必要な場合に選定されます。

引張強さの目安は 930〜1080 MPa です。

軸受鋼（SUJ 材）

SUJ2（高炭素クロム軸受鋼）は炭素量約 1.0 mass%、Cr 約 1.5 mass% の高炭素合金鋼です。

焼入れ焼戻し後に HRC 60〜64 の高硬度が安定して得られ、ベアリングのボールやレースに使われます。

工具鋼（SK・SKS・SKD・SKH 材）

SK3（炭素工具鋼）は安価で焼入れ硬さが高く、HRC 62〜65 に達します。

ゲージやポンチなど、耐摩耗性が必要な小型工具に適しています。

SKD11（冷間ダイス鋼）は Cr 12 mass% を含む高合金工具鋼で、焼入性と耐摩耗性に優れます。

プレス金型や抜き型として広く使われ、真空焼入れとの相性が良い鋼種です。

代表的な焼入れ鋼の比較

各鋼種の焼入れ特性を比較した一覧を示します。

鋼種	炭素量（mass%）	焼入れ硬さ（HRC）	焼入性	主な用途
S45C	0.42〜0.48	52〜56	低い	軸、ピン、歯車
SCM435	0.33〜0.38	50〜55	高い	ボルト、歯車、シャフト
SUJ2	0.95〜1.10	62〜66	中程度	軸受、ローラー
SK3	1.00〜1.10	62〜65	低い	ゲージ、ポンチ
SKD11	1.40〜1.60	58〜62	非常に高い	プレス金型、抜き型

鋼種選定の考え方

焼入れ鋼を選定する際には、以下の要素を総合的に判断します。

必要な硬さ（HRC）と強度（引張強さ）
部品の断面寸法（大径品なら合金鋼で焼入性を確保）
靱性の要求レベル（衝撃荷重の有無）
コスト（炭素鋼は安価だが焼入性に限界あり）

迷ったときの簡易判断基準として、直径 30 mm 以下の小型部品なら S45C の水焼入れで十分な場合が多く、それ以上の大径品や油焼入れが必要なケースでは SCM435 や SCM440 が第一候補になります。

金型や工具のように HRC 58 以上の高硬度が必要な場合は、SKD11 や SKH51 などの工具鋼を選定します。

また鋼種選定と同時に、焼入れ方法（全体焼入れ / 高周波焼入れ / 浸炭焼入れ）の決定も必要です。

部品の形状、要求される硬化深さ、生産数量、後工程の研削加工の可否など、複数の要素を総合的に考慮して最適な組み合わせを決めましょう。

instant.engineer

7. 焼入れ硬さの計算と焼戻しパラメータ

焼入れ焼戻し後の硬さを定量的に予測する手法として、焼戻しパラメータ（Tempering Parameter）が知られています。

ホロモン-ジャッフェパラメータ

焼戻しにおける温度と時間の効果を統一的に扱う指標がホロモン-ジャッフェパラメータ（Hollomon-Jaffe Parameter）です。

$P = T(C_0 + \log_{10} t)$

ここで $T$ は焼戻し温度 $\lbrack\text{K}\rbrack$ （絶対温度）、 $t$ は焼戻し時間 $\lbrack\text{h}\rbrack$ 、 $C_0$ は材料定数（炭素鋼ではおよそ 20）です。

このパラメータの値が同じであれば、「低温・長時間」でも「高温・短時間」でも同等の焼戻し効果が得られることを意味します。

つまり、550 ℃ × 1 時間と 500 ℃ × 10 時間のように、条件を等価変換できるのがこのパラメータの利点です。

焼戻し温度と硬さの関係

一般的な機械構造用鋼（S45C、SCM435 など）の焼戻し温度と硬さの関係を概算で示します。

焼戻し温度	S45C（HRC）	SCM435（HRC）
200 ℃	約 50	約 52
400 ℃	約 38	約 42
600 ℃	約 22	約 30

SCM435 は合金元素の効果により、高温焼戻しでも S45C より高い硬さを維持できることがわかります。

これが「調質鋼」として SCM 材が選ばれる理由です。

ロックウェル硬さとビッカース硬さの換算

焼入れ部品の硬さはロックウェル硬さ（HRC）で測定するのが一般的ですが、浸炭層や表面層の硬さはビッカース硬さ（HV）で評価する場合もあります。

両者の概算換算式は次のとおりです。

$HV \approx \dfrac{HRC^2}{12.5} + 5 \times HRC + 200 \quad (20 \leq HRC \leq 65)$

たとえば HRC 60 の場合、HV ≈ 697 となります。

正確な換算には JIS Z 2244 や JIS B 7725 に掲載された換算表を使用してください。

8. 焼入れ時の注意点と不良対策

焼入れは硬さを飛躍的に向上させる一方で、急激な温度変化に伴うさまざまな不良が発生するリスクがあります。

主な不良とその対策を解説します。

焼割れ

焼割れは、焼入れ時の急冷による熱応力と変態応力の合計が材料の破壊強度を超えたときに発生する亀裂です。

とくに次のような条件で起こりやすくなります。

・炭素量が高い鋼（0.5 mass% 以上）

・肉厚の急変部やエッジ部

・冷却速度が過度に速い場合（水焼入れ）

対策としては、油焼入れへの変更、冷却速度の制御（マルクエンチ法）、焼入れ前の応力除去焼なまし、そして設計段階での断面変化の緩和（R 付け、段差の最小化）が有効です。

焼入れ時に生じる熱応力は、表面と内部の温度差によって発生します。

冷却初期には表面が先に収縮して圧縮応力、内部には引張応力が生じます。

その後マルテンサイト変態による体積膨張が加わると応力分布が反転し、複雑な残留応力場が形成されます。

焼入れ変形（焼ひずみ）

焼入れ変形は、不均一な冷却や変態の進行時期のずれによって部品に生じる寸法変化や反りのことです。

長尺部品や薄肉部品で特に問題になります。

変形を抑える対策には次のようなものがあります。

油焼入れや真空ガス冷却への変更（穏やかな冷却）
プレス焼入れ（拘束しながら冷却）
焼入れ前の予備加工で応力を解放しておく
仕上げ代を見込んだ設計

脱炭と酸化

大気中で加熱すると、鋼の表面から炭素が失われる脱炭や、酸化スケールの生成が起こります。

脱炭が生じると表面の硬さが著しく低下し、疲労強度も大きく損なわれます。

対策としては、真空焼入れや雰囲気制御炉（窒素・アルゴン雰囲気）の使用が有効です。

脱炭深さが許容範囲を超えた場合は、焼入れ後に応力-ひずみ特性を評価して安全性を確認する必要があります。

残留オーステナイト

焼入れ後にマルテンサイトに変態しきれず、オーステナイトのまま残留する組織を残留オーステナイトといいます。

特に炭素量や合金元素の多い鋼では、Ms 点が低くなるため室温でも変態が完了せず、残留オーステナイト量が増加します。

残留オーステナイトが多いと、硬さ不足や経年変形の原因になります。

対策として、焼入れ後に -70〜-196 ℃ で冷却するサブゼロ処理（深冷処理）が行われます。

サブゼロ処理により残留オーステナイトのマルテンサイト化が促進され、寸法安定性が向上します。

硬さ不足

焼入れ後に所定の硬さが得られない場合、次のような原因が考えられます。

・加熱温度が低すぎてオーステナイト化が不完全

・加熱保持時間が短くて炭素の固溶が不十分

・冷却速度が遅くてパーライトやベイナイトが生成

・脱炭によって表面の炭素量が低下

硬さ不足を防ぐには、使用する鋼種に適した加熱温度と保持時間を厳守し、冷却媒体の温度管理（焼入れ油の温度は 60〜80 ℃ が目安）を徹底することが重要です。

図面での焼入れ指示

設計図面で焼入れを指示する際には、次の 3 つの情報を明記するのが実務の基本です。

・熱処理の種類：焼入れ焼戻し（HQT）、高周波焼入れ（HIQ）、浸炭焼入れ（HCQ）など

・硬さ範囲：HRC 28〜34、HRC 58〜62 など（上下限を指定）

・硬化範囲：表面焼入れの場合は硬化深さ（有効硬化層深さ）も指定

とくに有効硬化層深さは、要求される耐面圧や応力分布に基づいて決定する必要があり、経験的に接触応力が最大になる深さの 1.5〜2 倍程度を確保するのが目安です。

instant.engineer

まとめ

本記事では、焼入れの定義と原理から、焼戻しとの違い、焼入れの種類、代表的な焼入れ鋼の選定、そして不良対策まで、実務に必要な知識を体系的に解説しました。

焼入れの本質は、鋼をオーステナイト化温度以上に加熱し急冷することで、硬いマルテンサイト組織を得る処理です。

焼入れだけでは脆いため、必ず焼戻しとセットで行い、硬さと靱性のバランスを調整します。

焼入れの種類は多岐にわたりますが、部品の用途に応じて全体焼入れ・高周波焼入れ・浸炭焼入れを使い分けることが設計の基本です。

また鋼種の選定では、必要な硬さと断面寸法から適切な焼入性を持つ鋼材を選ぶことが重要です。

焼割れや変形といった不良は、冷却速度の最適化や設計段階での形状配慮によって大幅に低減できます。

熱処理は設計と製造の両面から理解してこそ、信頼性の高い部品づくりに活かせる技術です。

焼入れに関する知識は、材料力学や機械設計の基礎と密接に結びついています。

鋼材の特性を最大限に引き出すためにも、本記事の内容を実務の判断材料として活用していただければ幸いです。
