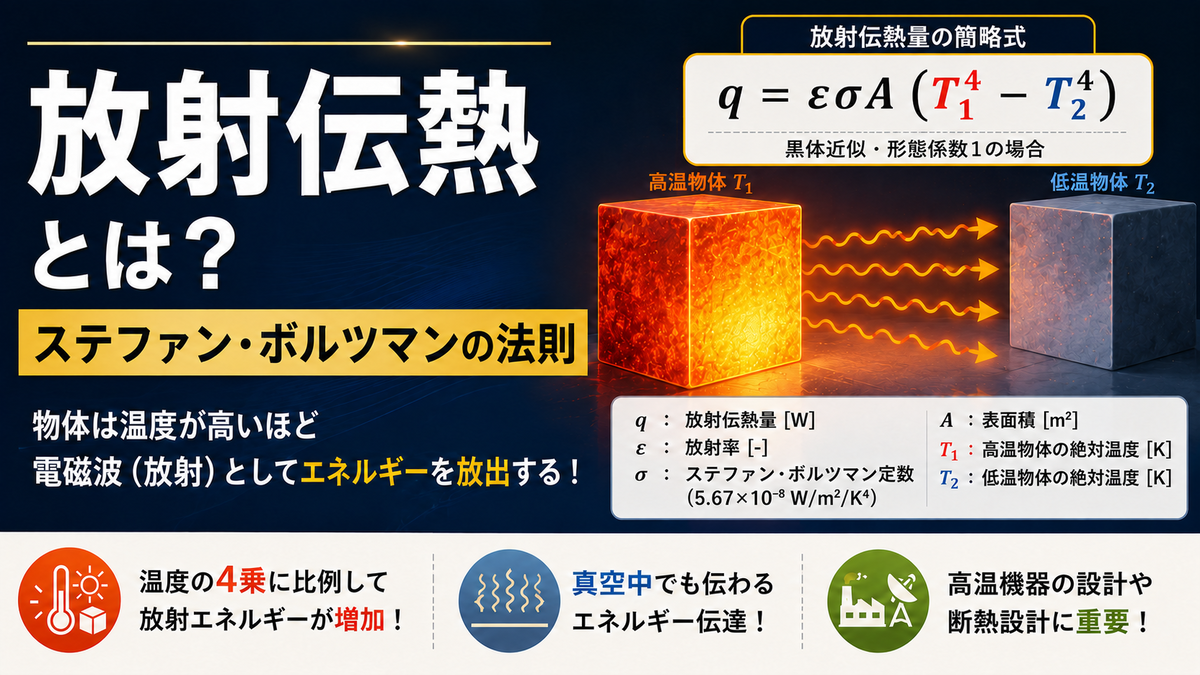

放射伝熱とは？ステファン・ボルツマンの法則

同じ温度差でも、常温の部屋と高温炉では熱の伝わり方が大きく変わり、設計判断も変わります。

空気の流れが弱いのに部品が強く加熱されるとき、原因は対流ではなく放射伝熱かもしれません。

放射は電磁波で熱を運ぶ現象で、空気や水を介さず、真空中でも表面から表面へ直接熱を届けます。

高温炉、赤外線加熱、断熱材、放射温度計では、放射率や4乗則の理解が設計精度と測定精度を左右します。

本記事では、放射伝熱の原理、ステファン・ボルツマンの法則、二物体間の計算式、放射率の選び方、設計上の注意点まで具体例を交えて解説します。

1. 放射伝熱とは何か
2. 伝導・対流・放射の違い
3. ステファン・ボルツマンの法則
4. 放射率と表面状態
5. 二物体間の放射伝熱計算
6. 放射伝熱の計算例
- 黒体面の放射量
- 300K周囲への正味放射
7. 実務での使い方と注意点
8. まとめ

1. 放射伝熱とは何か

放射伝熱とは、物体が出す電磁波によって熱が移動する現象です。

熱伝導や対流と並ぶ、熱の伝わり方の基本形態です。

日本語では、熱放射やふく射伝熱と呼ばれることもあります。

身近な例では、太陽の熱、赤外線ヒーター、焚き火の熱が該当します。

空気が直接触れていなくても暖かく感じるのは、放射を受けているためです。

電磁波で熱が移動する

温度を持つ物体は、表面から電磁波を放出しています。

その電磁波が別の物体に吸収されると、内部エネルギーが増えて温度が上がります。

この「出す」「受ける」「吸収する」の差し引きが、放射伝熱です。

熱そのものが飛んでいるというより、電磁波のエネルギーとして運ばれています。

工学では、主に赤外線領域の放射が熱移動として問題になります。

赤外線は目に見えませんが、物体に吸収されると熱として現れます。

赤外線ヒーターが空気全体を先に温めなくても対象物を加熱できるのは、このためです。

ただし、表面が反射しやすい材料では、入射した放射が吸収されにくくなります。

放射を利用する設備では、熱源側だけでなく、受ける側の表面も重要です。

媒体がなくても伝わる

放射伝熱の最大の特徴は、熱を運ぶ媒体を必要としないことです。

伝導は固体や流体の接触が必要で、対流は流体の移動が必要です。

これに対し、放射は真空中でも進むため、宇宙空間でも熱を運べます。

太陽の熱が地球に届くのは、放射が真空を通過できるためです。

真空断熱をしても、放射だけは残るため、断熱設計では別に対策が必要です。

温度が高いほど急激に強くなる

放射伝熱は、温度が高いほど急激に大きくなります。

これは、放射量が絶対温度の4乗に比例するためです。

常温付近では対流や伝導の方が目立つ場面も多くあります。

一方で、数百度を超える炉や加熱装置では、放射が支配的になります。

高温設備では、放射を無視した熱計算は大きな誤差につながります。

放射伝熱は、表面から直接出入りする熱として扱います。

そのため、物体内部の温度分布を見る伝導計算とは着眼点が異なります。

表面温度が高く、周囲に低温の壁や製品があるほど、放射による熱移動は大きくなります。

逆に、温度差が小さく表面温度も低い場合は、対流の影響を先に確認することが多くなります。

設計では、温度域を見て放射を主役として扱うか、補正項として扱うかを判断します。

低温機器でも、表面積が大きく断熱空間がある場合は放射の寄与が残ります。

真空容器、保温タンク、断熱箱では、空気を抜いただけでは熱損失をゼロにできません。

放射を抑えたい場合は、低放射率面を向かい合わせたり、遮蔽板を追加したりします。

項目	放射伝熱の特徴
伝わり方	電磁波として表面から表面へ熱を運ぶ
媒体	空気や水がなくても伝わる
温度依存	絶対温度の4乗で急激に増える
代表例	太陽熱、赤外線ヒーター、高温炉、放射温度計

2. 伝導・対流・放射の違い

熱の移動は、伝導、対流、放射の3つで考えるのが基本です。

現実の設備では、これらが単独で起こることは少なく、同時に働きます。

どれが支配的かを見極めることが、伝熱設計の出発点になります。

放射伝熱だけを覚えるより、ほかの伝熱形態との違いで理解すると実務で使いやすくなります。

伝導：物体内部を伝わる熱

伝導は、物体の内部や接触面を通じて熱が移動する現象です。

金属棒の片側を加熱すると、反対側も熱くなる現象が代表例です。

熱伝導では、材料の熱伝導率や厚さが重要になります。

断熱材は熱伝導率を小さくし、熱が通りにくい構造にしています。

固体部品の温度差や熱応力を考えるときは、伝導を中心に見ます。

対流：流体が運ぶ熱

対流は、空気や水などの流体が移動して熱を運ぶ現象です。

ファンで空気を流して冷却する、冷却水を循環させるといった場面が該当します。

対流の強さは、流速、流体物性、表面形状で変わります。

対流を式で扱うときは、熱伝達率とは何かの考え方が重要です。

電子機器の冷却や熱交換器では、対流と伝導の組み合わせで考えます。

放射：離れた表面間でやり取りする熱

放射は、接触していない二つの表面の間でも熱をやり取りします。

近くに熱い炉壁があるだけで、肌や部品が温まるのは放射の影響です。

流体の有無に左右されにくいため、真空装置や宇宙機器でも重要になります。

ただし、表面の向きや見え方によって伝わる量が変わります。

放射は、温度だけでなく表面状態と配置の影響を強く受ける伝熱です。

形態	熱の運ばれ方	媒体	支配しやすい場面
伝導	物体内部や接触面を伝わる	必要	固体部品、断熱材
対流	流体の移動が熱を運ぶ	必要	空冷、水冷、換気
放射	電磁波が表面間を進む	不要	高温炉、赤外線加熱

3. ステファン・ボルツマンの法則

放射伝熱を計算する基本式が、ステファン・ボルツマンの法則です。

この法則は、黒体が単位面積あたりに放射するエネルギーを表します。

黒体とは、入ってきた放射をすべて吸収し、同じ温度で最大の熱放射を出す理想表面です。

実在の物体は黒体ではないため、後述する放射率を使って補正します。

黒体の放射量

黒体の単位面積あたりの放射エネルギーは、次の式で表されます。

$E_b = \sigma T^4$

$E_b$ は黒体の放射能、 $T$ は絶対温度です。

$\sigma$ はステファン・ボルツマン定数です。

この式から、温度が高いほど放射量が急激に増えることがわかります。

ここで扱う放射能は、物体が表面から外へ出すエネルギーの密度です。

面積が2倍になれば、同じ温度でも全体の放射熱量は2倍になります。

つまり、温度だけでなく、実際に見えている面積も計算結果を大きく左右します。

小さなヒーターでも高温なら強い放射を出し、大きな面でも低温なら放射は限定的です。

絶対温度で計算する

ステファン・ボルツマンの法則では、摂氏ではなく絶対温度を使います。

絶対温度は、摂氏温度におおよそ273を加えたケルビンで表します。

$T = t + 273.15$

たとえば100℃は373.15Kであり、100Kとして計算してはいけません。

4乗計算のため、温度単位の誤りは非常に大きな誤差になります。

たとえば20℃と40℃の差を、20と40のまま4乗して比較してはいけません。

実際には293Kと313Kとして扱うため、比率は直感よりずっと小さくなります。

一方で、800Kと1000Kのような高温域では、4乗差が非常に大きくなります。

放射計算では、摂氏の温度差ではなく、絶対温度そのものを見る意識が必要です。

ステファン・ボルツマン定数と単位も、計算前に確認しておきます。

ステファン・ボルツマン定数は、次の値で扱います。

$\sigma = 5.670374419 \times 10^{-8} \ \text{W}/\text{m}^2\text{K}^4$

実務計算では、 $5.67 \times 10^{-8}$ と丸めて使うことが多くあります。

単位面積あたりの放射量を求める式なので、面積を掛けると放射熱量になります。

面積 $A$ の黒体が放射する熱量は、 $Q = \sigma A T^4$ です。

4乗則の影響

温度が2倍になると、放射量は単純に2倍ではありません。

絶対温度の4乗に比例するため、 $2^4 = 16$ 倍になります。

500Kと1000Kの表面を比べると、黒体放射量は16倍も違います。

この性質により、高温域では放射の影響が一気に大きくなります。

炉、ヒーター、燃焼設備では、この非線形性を必ず考える必要があります。

記号	意味	実務上の注意
$E_b$	黒体の放射能	単位面積あたりの放射量です
$\sigma$	ステファン・ボルツマン定数	約 $5.67 \times 10^{-8}$ を使います
$T$	絶対温度	必ずKで計算します
$A$	放射面積	熱量を求めるときに掛けます

4. 放射率と表面状態

実在の物体は、黒体と同じようには放射しません。

材料、色、酸化膜、表面粗さ、めっき状態によって、放射量が大きく変わります。

この違いを補正する係数が、放射率です。

放射伝熱の計算では、温度と同じくらい放射率の扱いが重要です。

放射率とは何か

放射率とは、同じ温度の黒体に対して、実在表面がどれだけ放射するかを表す比率です。

記号は $\varepsilon$ で表し、0から1の範囲をとります。

黒体なら $\varepsilon = 1$ で、実在表面では通常1より小さくなります。

放射率を含めると、単位面積あたりの放射量は次のように表せます。

$E = \varepsilon \sigma T^4$

黒い面と磨いた金属の違い

黒くざらついた表面は、一般に放射率が高くなります。

一方で、磨いたアルミやステンレスのような金属光沢面は、放射率が低くなります。

つまり、同じ温度でも黒い塗装面は熱を放射しやすく、鏡面金属は放射しにくい傾向があります。

放射断熱を狙う場合は、低放射率の金属箔や反射膜を使います。

逆に赤外線加熱や冷却放射を狙う場合は、高放射率の表面が有利です。

酸化・汚れ・塗装で変化する

放射率は材料名だけで決まらず、表面状態で大きく変わります。

新品の金属光沢面と、酸化した金属表面では放射率がまったく異なります。

油汚れ、黒色塗装、さび、スケール付着でも値は変化します。

放射温度計で金属表面を測るときに誤差が出やすいのは、このためです。

設計値には、実際の運転後の表面状態を反映することが大切です。

放射率は、吸収率との関係でも理解できます。

熱平衡の条件では、よく放射する表面はよく吸収する表面でもあります。

この考え方は、キルヒホッフの法則として知られています。

黒い面が太陽光を吸収しやすく、同時に熱を放射しやすいのはこの関係によります。

ただし、波長や方向によって性質が変わる材料では、単純な一つの値で扱いにくくなります。

精密な光学設計では、波長別の放射率や吸収率を確認します。

表面状態	放射率の傾向	設計上の見方
黒色塗装面	高め	放射加熱を受けやすい
酸化した金属面	中から高め	運転後の変化に注意します
磨いた金属面	低め	放射を反射しやすい
汚れた表面	不安定	測定値にばらつきが出ます

表のように、放射率は設計時の材料名だけでは判断しきれません。

実際の設備では、運転中に酸化、付着物、変色が進むことがあります。

その変化を見込まずに放射率を固定すると、運転後の温度予測が外れます。

高温設備では、初期状態と使用後状態の両方で考えると安全側に寄せやすくなります。

5. 二物体間の放射伝熱計算

実際の熱設計では、物体が一方的に放射するだけではありません。

高温側も低温側も、それぞれの温度に応じて放射しています。

正味の放射伝熱量は、両者の放射量の差として考えます。

ここを理解すると、放射冷却や加熱炉の熱収支を扱いやすくなります。

周囲温度との差で考える

物体が大きな周囲空間に囲まれている場合、近似的に次の式を使えます。

$Q = \varepsilon \sigma A (T_s^4 - T_\infty^4)$

$T_s$ は表面温度、 $T_\infty$ は周囲の放射温度です。

この式では、温度差ではなく温度の4乗差が効きます。

常温差が同じでも、高温域の方が放射熱量は大きくなります。

向かい合う二平板の式

二つの広い平板が向かい合う場合は、両面の放射率を考慮します。

単位面積あたりの正味放射熱流束は、次の形で表せます。

$q = \dfrac{\sigma \Delta T_4}{R_r}$

$\Delta T_4 = T_1^4 - T_2^4$ です。

$R_r = \dfrac{1}{\varepsilon_1} + \dfrac{1}{\varepsilon_2} - 1$ です。

片方だけ放射率を見ても不十分で、相手側の表面状態も効きます。

高温炉の壁とワーク、加熱板と材料の関係を見るときに役立つ式です。

形態係数を考える

二つの面がどれだけ見え合っているかは、形態係数で表します。

形態係数は、ある面から出た放射のうち、相手の面に届く割合です。

正面から広く向かい合うと大きくなり、斜めや離れた配置では小さくなります。

実機では、温度だけでなく、面積、距離、向き、遮蔽物が放射伝熱を左右します。

放射加熱でワークの位置が少し変わるだけでも温度むらが出るのは、形態係数が変わるためです。

形態係数は、放射がどの相手に届くかを決める幾何学的な係数です。

同じ炉内でも、中央の製品と端の製品では、見える炉壁の範囲が変わります。

そのため、同じ設定温度でも製品位置によって受ける放射熱量が違います。

量産設備で温度むらを抑えるには、ヒーター配置や反射板の向きを含めて検討します。

単純な面積と温度だけでなく、空間配置まで含める点が放射設計の難しさです。

放射を対流と同じ形に近似して扱う方法もあります。

放射は本来、温度の4乗差で表す非線形の現象です。

ただし温度差が小さい範囲では、対流のような形で近似することがあります。

$Q = h_r A (T_s - T_\infty)$

$h_r$ は放射熱伝達率に相当する値です。

伝導や対流と合算した簡易熱計算を行うときに使われます。

たとえば機械部品の外表面から周囲へ逃げる熱を見積もる場合があります。

このとき、自然対流による熱損失と放射による熱損失を足し合わせます。

常温では放射熱伝達率が小さく見えることもありますが、黒い高温面では無視できません。

簡易計算では有効な手法ですが、温度差が大きいと近似誤差が大きくなります。

また、放射熱伝達率は一定値ではなく、温度条件によって変わります。

対流熱伝達率のように固定値として扱うと、計算範囲を外れたときに誤差が増えます。

設計初期の概算では便利ですが、最終確認では4乗差の式に戻るのが安全です。

6. 放射伝熱の計算例

ここでは、放射伝熱の大きさを数値で確認します。

数式の意味は、実際に数字を入れてみると理解しやすくなります。

設計では、温度をKに直すことと、放射率を現実の表面に合わせることが重要です。

計算結果は、対流や伝導の熱量と比較して判断します。

放射だけを計算しても、それが大きいのか小さいのかは判断できません。

対流による熱損失、部品内部の伝導、蓄熱量と並べて比較する必要があります。

昇温時間を見たい場合は、放射で入る熱量と、対象物の熱容量を結びつけます。

熱容量の考え方は、材料の質量と比熱の関係で整理できます。

黒体面の放射量

まず、500Kの黒体面が単位面積から放射する熱量を求めます。

$E_b = 5.67 \times 10^{-8} \times 500^4$

$500^4 = 6.25 \times 10^{10}$ です。

したがって、 $E_b \approx 3540 \ \text{W}/\text{m}^2$ となります。

同じ面が300Kなら約459 $\text{W}/\text{m}^2$ なので、高温側の増加が大きいとわかります。

次に、放射率0.8の表面として補正します。

次に、放射率0.8の表面なら、黒体の80%として計算します。

$E = 0.8 \times 3540$

$E \approx 2830 \ \text{W}/\text{m}^2$ です。

放射率が変わるだけで、同じ温度でも放射量が大きく変わります。

黒色塗装や酸化面の扱いでは、放射率の仮定が結果に直結します。

この差は、加熱装置だけでなく冷却設計でも重要です。

同じ500Kの部品でも、低放射率の金属光沢面では外へ逃げる放射熱が少なくなります。

放射による冷却を期待するなら、表面を黒くするなどの処理が有効です。

反対に熱を逃がしたくない場合は、低放射率の仕上げを選ぶ考え方があります。

300K周囲への正味放射

500Kの表面が、300Kの周囲へ放射する場合を考えます。

黒体近似なら、正味の熱流束は次のようになります。

$q = \sigma (500^4 - 300^4)$

計算すると、約3080 $\text{W}/\text{m}^2$ です。

周囲も300Kで放射しているため、500K単体の放射量より少なくなります。

条件	計算値の目安	意味
黒体 500K	約3540 $\text{W}/\text{m}^2$	片方向に出す放射量
放射率0.8	約2830 $\text{W}/\text{m}^2$	実在表面の放射量
500Kから300Kへ	約3080 $\text{W}/\text{m}^2$	正味の放射熱流束

7. 実務での使い方と注意点

放射伝熱は、公式を覚えるだけでは実務で使えません。

温度、放射率、面積、配置、周囲条件をそろえて初めて意味のある計算になります。

特に高温設備では、放射を小さく見積もると冷却不足や断熱不足につながります。

反対に常温装置では、放射を過大に見すぎると無駄な対策になります。

高温炉・赤外線加熱での使い方

高温炉では、炉壁やヒーターからワークへの放射が加熱の主役になります。

ワークの表面放射率が低いと、同じ炉温でも加熱されにくくなります。

表面が酸化して放射率が変わると、昇温速度も変わります。

金属加熱では、温度が上がるにつれて放射の割合が増えていきます。

加熱時間や温度むらを見積もるには、比熱とは何かと放射伝熱の両方を考えます。

断熱設計での使い方

断熱では、伝導だけでなく放射の遮断も重要になります。

多層断熱材や魔法瓶では、低放射率の金属膜で放射を反射します。

真空層にして対流を止めても、放射は残るためです。

高温配管や炉壁の外面では、表面放射率によって外部への熱損失が変わります。

温度差が大きい設備では、熱膨張と熱応力も合わせて確認が必要です。

放射温度計の落とし穴

放射温度計は、表面から出る赤外線を温度に換算する測定器です。

そのため、放射率の設定を誤ると温度の表示もずれます。

磨いた金属面は放射率が低く、周囲の反射を拾いやすい点に注意します。

黒色テープや黒体スプレーを基準にして、測定条件を整えることがあります。

非接触で便利な反面、表面状態を無視した測定は危険です。

特に金属光沢面では、実際の表面温度より低く表示されることがあります。

周囲に高温物体があると、その反射を拾って高く表示される場合もあります。

測定対象が小さい場合は、測定スポット径からはみ出さないことも確認します。

放射温度計は便利ですが、接触式温度計と同じ感覚で使うと誤判定につながります。

現場では、同じ場所を同じ距離と角度で測ることも再現性に効きます。

測定角度が変わると、表面の反射成分や見かけの放射率が変化します。

品質管理に使う場合は、測定位置、距離、放射率設定を手順書に固定しておきます。

熱交換器や冷却設計では、放射を他の伝熱と分けて扱います。

常温付近の熱交換器では、対流が支配的になることが多くあります。

それでも高温ガス、燃焼炉、真空装置では、放射を別に見る必要があります。

熱交換器の基本構造は、熱交換器とは何かで解説しています。

放射を含む熱設計では、対流熱伝達率と放射熱伝達率を分けて評価します。

温度域に応じて、どの伝熱形態が支配的かを切り分けることが重要です。

instant.engineer

8. まとめ

放射伝熱とは、電磁波によって表面から表面へ熱が移動する現象です。

伝導や対流と違い、媒体がない真空中でも熱が伝わります。

黒体の放射量は、ステファン・ボルツマンの法則で $E_b = \sigma T^4$ と表されます。

実在の物体では、放射率 $\varepsilon$ を掛けて表面状態の違いを補正します。

二物体間の放射伝熱では、温度差ではなく絶対温度の4乗差が効きます。

形態係数、面積、向き、遮蔽物も放射伝熱量を左右します。

高温炉、赤外線加熱、真空断熱、放射温度計では特に重要な設計要素です。

温度をKで扱い、放射率と表面状態を正しく見積もることが、放射伝熱計算の基本です。
