「抵抗器はただ電流を妨げるだけの地味な部品、と思っていないでしょうか」
電子回路で最も多く使われる部品でありながら、抵抗器は奥が深い存在です。
その役割と選び方を基礎から整理してくれるのが、本記事のテーマである抵抗器です。
抵抗器は電流を制限したり電圧を分けたりする部品で、あらゆる電子回路に欠かせない基本部品です。

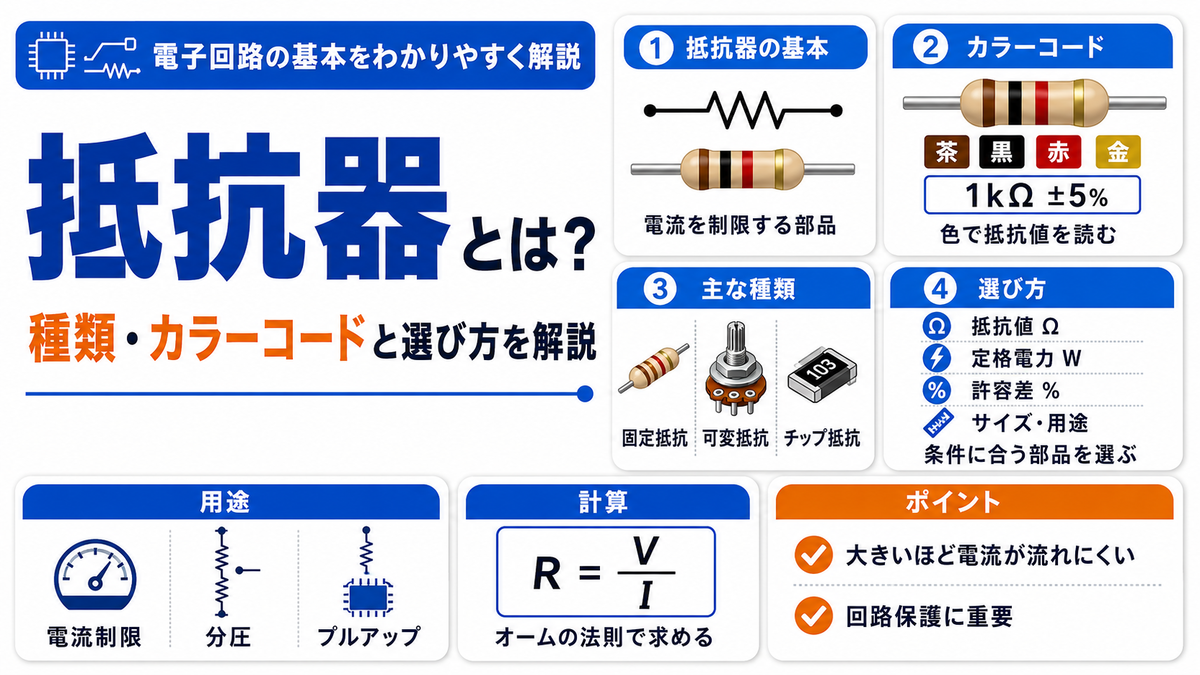

本記事では、抵抗器の役割と抵抗値から、種類、カラーコードの読み方、定格電力と選び方、合成と分圧、用途までを、数式と図表で体系的に解説します。
1. 抵抗器とは｜電流を制限する部品
抵抗器とは、電流の流れを妨げ、回路に適切な電流や電圧を作り出す部品です。
レジスタとも呼ばれ、コンデンサ・コイルと並ぶ受動部品の基本3要素のひとつです。
1-1. 抵抗器の役割
抵抗器の最も基本的な役割は、電流の大きさを制限することです。
電流が流れすぎて部品が壊れないよう、ちょうどよい大きさに絞ります。
例えばLEDに直列につなぎ、流れる電流を適正値に保つ使い方が代表的です。
抵抗器がなければ、過大な電流で部品が一瞬で壊れてしまうこともあります。
また、電圧を分けて必要な大きさを作り出す役割も重要です。
電流の制限と電圧の分配が、抵抗器の二大用途だといえます。
1-2. 抵抗値とオームの法則
抵抗器の働きは、すべてオームの法則で説明できます。
抵抗値Rが大きいほど、同じ電圧でも流れる電流は小さくなります。
必要な電流を流すには、電圧に応じて適切な抵抗値を選びます。
抵抗器の設計は、このオームの法則の計算が出発点になります。
1-3. ほかの部品との違い
抵抗器は、コンデンサやコイルと違ってエネルギーをためません。
受け取った電気エネルギーを、すべて熱として消費します。
このため、抵抗器に電流を流すと必ず発熱します。
コンデンサやコイルが「ためる」部品なら、抵抗器は「消費する」部品だといえます。
また、抵抗値は周波数に関係なく一定です。
交流でも直流でも同じ働きをする点が、リアクタンスとの大きな違いです。
2. 抵抗値と単位
抵抗器の最も基本的な性能が、抵抗値です。
その単位と、値を決める要素を見ていきましょう。
2-1. 抵抗の単位
抵抗値の単位は、オーム（Ω）です。
1オームは、1ボルトの電圧で1アンペアの電流が流れる抵抗の大きさです。
実際の部品では、キロオーム（kΩ）やメガオーム（MΩ）もよく使われます。
1kΩは1000オーム、1MΩは100万オームです。
2-2. 抵抗率と材料
抵抗値は、使う材料の抵抗率によって変わります。
抵抗率の大きい材料を使えば、小さくても大きな抵抗値が得られます。
炭素やニクロム、金属酸化物などが抵抗体の材料として使われます。
材料によって、精度や安定性、コストが変わってきます。
2-3. 抵抗を決める要素
抵抗値は、材料の抵抗率・長さ・断面積で決まります。
抵抗体が長いほど、また細いほど抵抗値は大きくなります。
抵抗器の内部では、抵抗体に細い溝を刻むなどして長さを調整しています。
こうして、目的の抵抗値に精密に作り込まれています。
同じ材料でも、形状の工夫で幅広い抵抗値を実現できます。
この点は、導体の抵抗が長さと断面積で決まるのと同じ原理です。
2-4. E系列｜標準の抵抗値
抵抗器の抵抗値は、どんな値でも作られているわけではありません。
E系列と呼ばれる、あらかじめ決められた標準値の中から選ばれています。
例えばE12系列では、1.0・1.2・1.5・1.8・2.2…というように、対数的に間隔をあけた12個の値が1桁ごとに用意されています。
許容差が大きいほど系列の刻みは粗く、精度の高い抵抗器ほど細かい系列が使われます。
回路設計では、計算で出た値に最も近いE系列の値を選ぶのが基本です。
ちょうどの値がないときは、合成抵抗で作るか近い標準値で代用します。
3. 抵抗器の種類
抵抗器には多くの種類があり、用途によって使い分けられます。
代表的な種類を見ていきましょう。
3-1. 炭素皮膜抵抗器
炭素皮膜抵抗器は、最も一般的で安価な抵抗器です。
セラミックの棒に炭素の膜をつけて作られます。
精度はそれほど高くありませんが、安価で扱いやすいのが特徴です。
一般的な電子工作や、精度が重要でない回路で広く使われます。
3-2. 金属皮膜抵抗器
金属皮膜抵抗器は、炭素皮膜より高精度で安定した抵抗器です。
金属の膜を使うことで、温度変化による抵抗値の変動が小さく抑えられます。
精度や安定性が求められる回路で使われます。
炭素皮膜より高価ですが、信頼性の高さが魅力です。
3-3. 巻線抵抗器と可変抵抗器
巻線抵抗器は、抵抗線を巻いて作る抵抗器で、大電力を扱えます。
大きな電流が流れ、発熱の大きい用途に向いています。
一方、可変抵抗器（ボリューム）は、つまみで抵抗値を変えられる抵抗器です。
音量調整やセンサの調整など、値を変えたい場面で使われます。
3-4. 種類の比較
主な抵抗器の種類を、表で整理します。
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 炭素皮膜 | 安価・標準的 | 一般回路 |
| 金属皮膜 | 高精度・安定 | 精密回路 |
| 巻線 | 大電力に強い | 電源・大電流 |
| 可変抵抗 | 抵抗値を変えられる | 調整・センサ |
3-5. チップ抵抗（表面実装）
現在の電子機器でもっとも多く使われているのが、チップ抵抗です。
リード線を持たず、基板の表面に直接はんだ付けする表面実装部品です。
非常に小型で、機器の小型化と自動実装に欠かせません。
米粒よりはるかに小さいものもあり、スマートフォンなどに大量に使われています。
チップ抵抗にはカラーコードではなく、数字で抵抗値が印刷されています。
小型化が進んだ現代では、リード付きよりチップ抵抗のほうが主流です。
4. カラーコードの読み方
小型の抵抗器には、抵抗値が色の帯（カラーコード）で表示されています。
この読み方を覚えると、抵抗値をすぐに判別できます。
4-1. カラーコードとは
カラーコードは、抵抗器の表面に印刷された数本の色帯です。
各色が数字に対応しており、帯の並びで抵抗値を表します。
小さな抵抗器には数値を直接印刷できないため、この方式が使われます。
色と数字の対応を覚えれば、テスターがなくても抵抗値を読めます。
4-2. 色と数字の対応
各色は、0から9までの数字に対応しています。
代表的な対応を表で示します。
| 色 | 数字 | 色 | 数字 |
|---|---|---|---|
| 黒 | 0 | 緑 | 5 |
| 茶 | 1 | 青 | 6 |
| 赤 | 2 | 紫 | 7 |
| 橙 | 3 | 灰 | 8 |
| 黄 | 4 | 白 | 9 |
4-3. 4本帯の読み方
もっとも一般的な4本帯では、最初の2本が数字、3本目が倍率を表します。
4本目は、抵抗値の許容差（誤差）を表します。
例えば「茶・黒・赤」なら、1・0に倍率100をかけて1000Ω（1kΩ）と読みます。
最初の2桁の数字に、3本目の色が表す10のべき乗をかけるのが基本です。
慣れれば、色を見ただけで瞬時に抵抗値がわかるようになります。
電子工作では、このカラーコードの読み取りが基本スキルになります。
4-4. 許容差
4本目の帯は、抵抗値がどれだけ正確かを表す許容差です。
金は±5%、茶は±1%といったように、色で誤差の範囲が決まっています。
精度が必要な回路では、許容差の小さい抵抗器を選びます。
同じ抵抗値でも、許容差によって価格や用途が変わってきます。
4-5. チップ抵抗の数字表示
チップ抵抗では、カラーコードの代わりに3桁または4桁の数字で抵抗値を表します。
3桁表示では、最初の2桁が数字、3桁目が0の数（10のべき乗）を表します。
例えば「103」なら、10に0が3個ついて10000Ω、つまり10kΩと読みます。
カラーコードの考え方を、そのまま数字に置き換えたものです。
4桁表示は精度の高い抵抗器に使われ、最初の3桁が数字、4桁目が倍率です。
表示方式は違っても、読み取りの原理は共通しています。
5. 定格電力と選び方
抵抗器を選ぶときは、抵抗値だけでなく定格電力も重要です。
これを誤ると、抵抗器が焼損してしまいます。
5-1. 定格電力とは
定格電力とは、抵抗器が安全に消費できる電力の上限です。
これを超えると、発熱で抵抗器が破損します。
一般的な小型抵抗器は、4分の1ワット（0.25W）や8分の1ワットといった定格です。
大電力を扱う場合は、定格の大きい抵抗器を選ぶ必要があります。
5-2. 消費電力の計算
抵抗器で消費される電力は、電流と抵抗値から求められます。
例えば100Ωの抵抗に0.1Aの電流が流れると、消費電力は1ワットです。
この場合、0.25Wの抵抗器では容量不足で焼損してしまいます。
選定では、実際の消費電力を計算し、それより大きい定格を選びます。
発熱を見積もることが、安全な回路設計の基本です。
5-3. ディレーティング
実務では、定格ぎりぎりで使わず、余裕を持たせるのが鉄則です。
これをディレーティング（定格低減）と呼びます。
一般に、定格電力の50%程度に抑えて使うと、寿命と信頼性が高まります。
計算した消費電力の2倍以上の定格を選ぶ、と覚えておくとよいでしょう。
5-4. 定格電力の選定例
具体的に選定してみます。50Ωの抵抗に0.2Aの電流が流れる回路を考えます。
消費電力は2ワットと求まります。
ディレーティングを考えると、その2倍以上、つまり定格5W程度の抵抗器を選ぶのが安全です。
もし0.25Wの小型抵抗器を使えば、たちまち発熱で焼損してしまいます。
抵抗値が同じでも、流れる電流によって必要な定格はまったく変わる点に注意が必要です。
6. 抵抗器の合成と分圧
複数の抵抗器を組み合わせると、目的の抵抗値や電圧を作れます。
合成と分圧の考え方を見ていきましょう。
6-1. 直列と並列の合成
抵抗器を直列につなぐと合成抵抗は和、並列につなぐと逆数の和になります。
市販の抵抗値にない値も、組み合わせで作り出せます。
抵抗値を大きくしたいときは直列、小さくしたいときは並列にします。
詳しい計算は、合成抵抗の記事で解説しています。
6-2. 分圧回路
2つの抵抗器を直列にして電源につなぎ、中点から電圧を取り出すのが分圧回路です。
抵抗比を選ぶだけで、必要な電圧を作り出せます。
マイコンの基準電圧づくりや、センサ信号の調整に広く使われます。
抵抗器の代表的な応用が、この分圧です。
抵抗の合成と分圧の詳細は、以下の関連記事もあわせてご覧ください。
7. 抵抗器の用途
抵抗器は、電子回路のあらゆる場面で使われます。
代表的な用途を見ていきましょう。
7-1. 電流制限
最も基本的な用途が、電流を適正値に抑える電流制限です。
LEDや半導体に直列につなぎ、過大な電流から部品を守ります。
必要な制限抵抗の値は、オームの法則から計算で求められます。
電源電圧と必要な電流から、適切な抵抗値を決めます。
7-2. プルアップ・プルダウン
デジタル回路では、信号線の電圧を安定させるために抵抗器を使います。
電源側につなぐプルアップ抵抗、グランド側につなぐプルダウン抵抗です。
これらは、入力が宙ぶらりんになって誤動作するのを防ぎます。
マイコンの入力ピンなどで、欠かせない使い方です。
7-3. 分圧とセンサ
分圧回路は、センサの信号処理にも広く使われます。
温度で抵抗が変わるサーミスタなどと組み合わせ、電圧の変化として読み取ります。
抵抗器は単体だけでなく、ほかの部品と組み合わせて真価を発揮します。
地味に見えて、回路の動作を支える縁の下の力持ちです。
7-4. ダンピング・終端としての用途
抵抗器は、信号の品質を保つためにも使われます。
高速なデジタル信号では、配線で反射が起き、波形が乱れることがあります。
これを抑えるために、信号線に直列や終端で抵抗器を入れるダンピング抵抗・終端抵抗が使われます。
反射を吸収して、きれいな波形を保つ役割です。
このように抵抗器は、電流制限や分圧だけでなく、信号品質の確保にも貢献します。
一見単純な部品ですが、用途を知るほど奥の深さがわかります。
まとめ
本記事では、電流を制限し電圧を分ける部品である「抵抗器」について、役割と抵抗値から、種類、カラーコード、定格電力と選び方、合成と分圧、用途までを体系的に解説しました。
抵抗器の働きはオームの法則 で説明でき、消費電力は
で求められます。
選定では、抵抗値だけでなく定格電力と許容差を確認し、ディレーティングで余裕を持たせることが重要です。
カラーコードを読めるようにしておくと、抵抗値の判別がすばやくできます。
抵抗器は、電流制限・分圧・プルアップなど、電子回路で最も多く使われる基本部品です。
オームの法則と合成の考え方を土台に、コンデンサやトランジスタと組み合わせた回路へと理解を広げていってください。
