振れ公差とは？円周振れと全振れの違い

回転軸を手で回したとき、針が左右に大きく振れる部品は危険信号です。

直径寸法が公差内でも、外周や端面が回転中心に対して暴れていれば、異音、振動、シール漏れ、軸受の早期摩耗につながります。

振れ公差は、部品をデータム軸まわりに回転させたとき、表面の変動量を規制する幾何公差です。

特に重要なのが、一つの断面を見る円周振れと、面全体を見る全振れの違いです。

本記事では、振れ公差の意味、記号、公差域、測定方法、設計での使い分けまでを具体的に解説します。

1. 振れ公差とは：回転したときの表面変動を管理する公差

振れ公差は、回転体の機能を図面上で保証するための幾何公差です。

寸法公差だけでは見えない、回転中の表面の暴れを直接評価できます。

① 回転させたときの最大差を読む

振れ公差の基本は、対象部品を基準軸のまわりに一回転させ、その間に測定子がどれだけ動いたかを見ることです。

ダイヤルゲージで測る場合は、針の最大値と最小値の差を読み取ります。

この読みの差は、現場ではTIRと呼ばれることもあります。

例えば、外周面にゲージを当てて一回転させたとき、最大値がプラス0.03mm、最小値がマイナス0.02mmなら、振れ量は0.05mmです。

図面に振れ公差0.05と指定されていれば、ちょうど限界値に入るという見方になります。

重要なのは、角度誤差や偏心量を個別に分解しているのではなく、回転中に表面が示す総合的な変動を読んでいる点です。

このため、振れ公差は軸、ローラー、プーリー、歯車、チャック部品、シール摺動面など、回転に関係する部品で非常によく使われます。

② データム軸が測定結果を決める

振れ公差は、必ずデータムを必要とする公差です。

なぜなら、どの軸を中心に回すかが決まらなければ、表面がどれだけ振れているかを定義できないためです。

図面では、公差記入枠の最後にAやBなどのデータム記号を入れ、対象面をどの基準に対して評価するかを明示します。

実務では、軸受に入るジャーナル部、センタ穴、基準穴、基準外径などがデータムに選ばれます。

同じ外周面を測っても、保持する基準を変えると読みは変わります。

加工機のチャック外径を基準にすれば合格でも、実際の軸受部を基準にすると不合格になることがあります。

振れ公差では、加工しやすい基準ではなく、部品が実際に機能するときの回転軸をデータムに選ぶことが重要です。

公差設計入門でも、機能基準を先に決めることが公差指定の出発点になります。

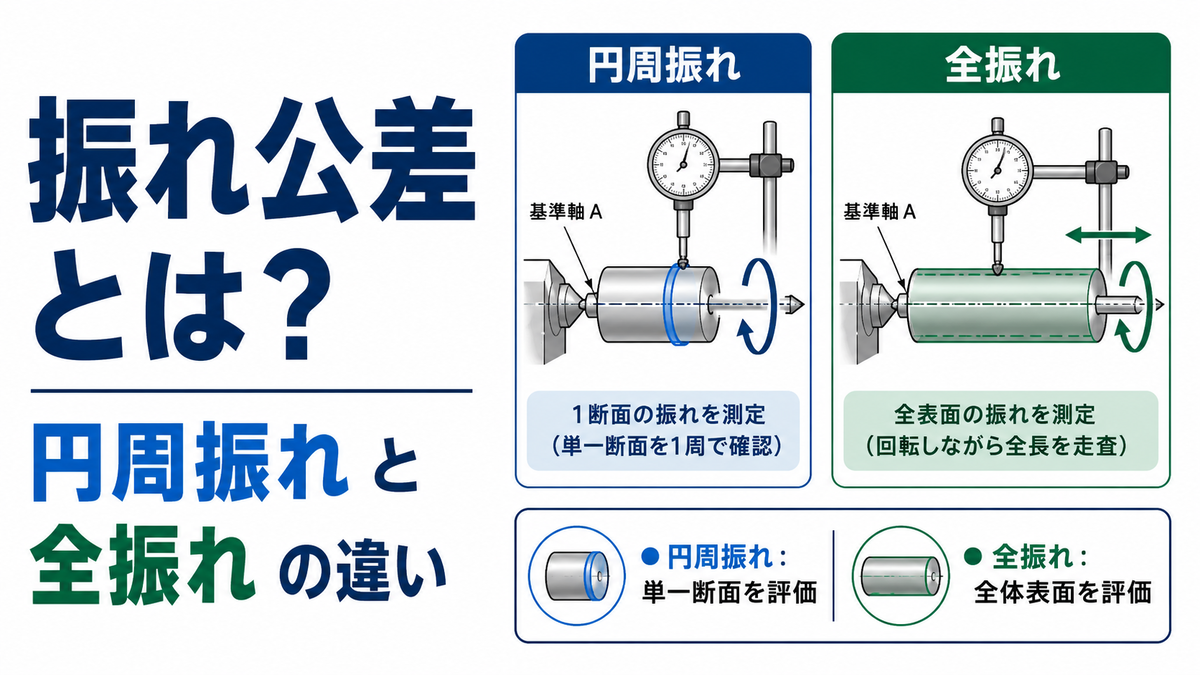

2. 円周振れと全振れの違い：一断面か面全体か

振れ公差には、円周振れと全振れの二種類があります。

名前は似ていますが、規制する範囲と測定の考え方は大きく異なります。

① 円周振れ：一つの断面ごとに評価する

円周振れは、対象面のある一つの円周、つまり一つの断面で振れを評価します。

円筒外周であれば、ゲージを軸方向の一か所に固定し、その位置で部品を一回転させます。

端面であれば、中心から一定半径の円周上に測定子を当て、その位置で一回転中の読みの差を確認します。

この方法は測定が簡単で、加工現場でも段取りしやすいことが大きな利点です。

量産検査では、Vブロックやセンタで部品を支え、ダイヤルゲージの針の振れ幅だけを確認する運用がよくあります。

ただし、円周振れはあくまで一断面の評価です。

軸方向に少し位置をずらした別の断面では、まったく違う読みになる場合があります。

そのため、長い円筒面全体のうねり、テーパ、曲がり、母線方向の形状崩れまで保証したい場合には、円周振れだけでは不足します。

② 全振れ：面全体を連続的に評価する

全振れは、対象となる面全体を対象にして振れを評価します。

円筒外周であれば、部品を回転させながら測定子を軸方向へ移動し、外周面全体の最大値と最小値の差を見ます。

端面であれば、回転させながら測定子を半径方向へ移動し、端面全体がどれだけ振れるかを評価します。

円周振れは一断面の管理、全振れは面全体の管理です。

同じ公差値なら、全振れの方が厳しい指定になります。

全振れでは、一つ一つの断面の振れだけでなく、断面同士のずれ、円筒面の曲がり、端面の傾きも結果に含まれます。

例えば、外周の各断面がそれぞれ丸くても、軸方向に中心が少しずつずれていれば、円周振れだけでは見落とす可能性があります。

全振れはそのような面全体のばらつきまで一つの数値で管理できるため、シール面や軸受部のように連続した接触が重要な部位に向いています。

項目	円周振れ	全振れ
評価範囲	一つの断面、または一つの円周	対象となる面全体
測定子の動き	固定して一回転させる	回転させながら面に沿って移動する
管理できる内容	局所的な偏心、真円崩れ、端面の局所振れ	局所振れに加えて、軸方向のうねりや面全体の傾き
実務での使いどころ	簡易検査、単一断面で十分な機能面	シール面、軸受面、長い円筒面、重要な回転基準面

3. 振れ公差の記号と図面指示

振れ公差は、公差記入枠に記号、公差値、データムを並べて指示します。

記号の違いを読み違えると、検査方法も必要な加工精度も変わります。

① 公差記入枠の読み方

振れ公差の公差記入枠は、少なくとも三つの区画で構成されます。

最初の区画に円周振れまたは全振れの記号を入れ、次の区画に公差値、最後の区画にデータムを入れます。

例えば、円筒外周に円周振れ0.03 Aとあれば、データムAの軸を基準に外周を回転させたとき、一つの測定断面で読みの差が0.03mm以内という意味です。

全振れ0.03 Aであれば、同じ数値でも対象面全体で最大値と最小値の差が0.03mm以内という、より厳しい意味になります。

円周振れの記号は一本矢印系、全振れの記号は二本矢印系として区別されます。

図面を読むときは、記号だけで判断せず、どの面に矢印が付いているか、どのデータムに対する指示か、公差値がどの単位で示されているかを合わせて確認します。

特に、外周面への指示なのか端面への指示なのかで、測定子を当てる方向が変わります。

② 半径方向・軸方向・端面への指示

振れ公差は、外周面だけでなく端面にも使われます。

外周面に測定子を半径方向から当てる指定では、データム軸に対する外径面の振れを見ます。

これは、軸やローラーが回ったときに外周がどれだけ偏って動くかを確認する指定です。

一方、端面に測定子を軸方向から当てる指定では、端面が回転中にどれだけ前後へ揺れるかを見ます。

フランジ、プーリー側面、ブレーキディスク、メカニカルシールの当たり面などでは、この端面振れが重要になります。

端面の振れが大きいと、回転中に相手部品を周期的に押したり離したりするため、摩耗、異音、脈動、シール不良が起きます。

図面では、矢印がどの面を指しているかを確認し、測定方向を機能に合わせて読み取る必要があります。

振れの記号を覚えるだけでなく、測定子がどの方向に動く値を管理しているかまで理解することが大切です。

対象面	測定方向	主な機能上の意味
円筒外周面	半径方向	回転中の外径の暴れ、偏心、外周接触の安定性
軸直角の端面	軸方向	フランジ面やシール面の面振れ、相手部品への押し引き
円すい面や曲面	指定方向または面法線方向	特殊形状の接触面や案内面の回転中の安定性

4. 公差域の考え方：振れは形状と位置をまとめて評価する

振れ公差は、単なる偏心だけを表す公差ではありません。

公差域を理解すると、真円度や円筒度との違いも見えやすくなります。

① 円周振れの公差域：同心円または平行円で挟む

円周振れの公差域は、対象面の種類によって考え方が変わります。

円筒外周の半径方向円周振れでは、対象断面上の線が、データム軸と同軸な二つの円の間に入る必要があります。

二つの円の半径差が、図面で指定された公差値です。

端面の軸方向円周振れでは、対象となる一つの円周が、データム軸に直角な二つの平行円面の間に入るイメージになります。

この公差域は一断面ごと、または一つの円周ごとに成立します。

そのため、測定断面を変えると、別の評価になります。

円周振れは、局所的な真円崩れと、その断面中心のずれをまとめて読みます。

ただし、軸方向に離れた断面同士の位置関係までは、同じ一つの評価で拘束しません。

ここが、面全体をまとめて拘束する全振れとの大きな差です。

② 全振れの公差域：同軸円筒または平行二平面で挟む

全振れの公差域は、対象面全体を包み込む領域として考えます。

円筒外周の全振れでは、対象となる外周面全体が、データム軸と同軸な二つの円筒面の間に入る必要があります。

端面の全振れでは、端面全体がデータム軸に直角な二つの平行平面の間に入る必要があります。

全振れは、円周振れに加えて、円筒度や端面の姿勢まで含む総合的な管理です。

例えば、長い軸の外周に全振れを指定すると、単一断面の偏心だけでなく、軸方向の曲がりやテーパの影響も結果に表れます。

端面に全振れを指定すると、端面の凹凸だけでなく、データム軸に対する直角からの傾きも結果に含まれます。

同じ公差値で比較すれば、全振れは円周振れより製造も検査も難しくなります。

したがって、図面で安易に全振れを指定すると、研削工程や全数測定が必要になり、コストが大きく上がることがあります。

5. 振れ公差の測定方法：ダイヤルゲージから測定機まで

振れ公差は、現場で比較的測りやすい幾何公差です。

ただし、簡単に見えるぶん、保持方法や測定子の当て方による誤差に注意が必要です。

① ダイヤルゲージとVブロックによる測定

最も基本的な測定は、Vブロックやセンタでワークを支え、測定面にダイヤルゲージを当てて回転させる方法です。

円周振れでは、ゲージを測定位置に固定し、一回転中の最大値と最小値を読み取ります。

外周面なら測定子を半径方向に当て、端面なら測定子を軸方向に当てます。

全振れでは、回転させながら測定子を対象面に沿って移動し、面全体で最大値と最小値を記録します。

読み取り式のダイヤルゲージでは、人が最大値を追いかけるため、回転速度をゆっくり一定にすることが大切です。

デジタルインジケータを使えば、最大値、最小値、差を保持できるため、量産検査では読み違いを減らせます。

測定器の基本は、ダイヤルゲージの使い方でも詳しく扱っています。

検査成績書には、どの断面で測った値なのか、何回転の最大差なのか、全振れであればどの範囲を走査したのかを残すと再現性が高くなります。

② センタ・治具・測定機での段取り

振れ測定では、測定器そのものよりも、ワークをどう保持するかが結果を大きく左右します。

センタ穴を基準にする場合は、センタ穴の傷や打痕がそのまま回転軸のぶれになります。

Vブロックで支える場合は、Vブロックの清掃状態、支持位置、ワークの自重によるたわみも読みへ影響します。

長い軸では、支点間距離が長すぎると中央がたわみ、短すぎると実際の軸受支持状態と異なる読みになることがあります。

高精度品では、真円度測定機や三次元測定機を使い、データム軸を数学的に作って評価することもあります。

測定機を使う場合でも、どの形体からデータム軸を作るか、フィルタ条件をどうするか、測定点数をどれだけ取るかで結果は変わります。

現場検査と測定室検査で数値が合わない場合、まず保持基準と測定方向をそろえる必要があります。

図面値だけでなく、検査方法を作業標準書に落とし込むことが、振れ公差の運用では重要です。

6. 他の幾何公差との関係：真円度・円筒度・同軸度との違い

振れ公差は、複数の幾何誤差を含むため、他の公差と混同されやすい項目です。

違いを理解すると、過剰指定や検査不能な図面を避けやすくなります。

① 真円度・円筒度との違い

真円度は、ある一つの断面がどれだけ理想的な円に近いかを見る形状公差です。

基準となるデータムを必要とせず、その断面形状だけを評価します。

一方、円周振れはデータム軸に対して回したときの振れを読むため、断面そのものの丸さに加えて、断面中心がデータム軸からずれている影響も含みます。

つまり、真円度が良くても、データム軸に対して偏心していれば円周振れは悪くなります。

円筒度は、円筒面全体がどれだけ理想的な円筒に近いかを見る形状公差です。

円筒度もデータムを必要としないため、部品単体の形だけを評価します。

全振れは、円筒面全体をデータム軸に対して評価するため、円筒度に加えて同軸性の影響も含みます。

形状そのものを管理したいのか、組み付け後の回転機能を管理したいのかで、指定すべき公差は変わります。

② 同軸度・真直度・平面度との違い

同軸度は、対象軸線がデータム軸線からどれだけずれているかを管理する位置公差です。

振れ公差は、軸線のずれだけでなく、表面形状の崩れも読みの中に含みます。

そのため、機能上は回転中の表面の暴れが問題になる場合、同軸度より振れ公差の方が検査しやすく、実務に合うことがあります。

真直度は、線や軸がどれだけまっすぐかを見る形状公差です。

軸の曲がりを単体で評価したい場合は、真直度とは何かの考え方が基本になります。

端面の全振れは、データム軸に直角な平面で面全体を挟む考え方になるため、平面度や直角の管理にも近い性格を持ちます。

ただし、平面度とは何かはデータムを使わず面そのものの凹凸を評価する公差です。

振れ公差は、常に回転基準とセットで考える点が、これらの公差との決定的な違いです。

公差	データム	主に見ている内容
真円度	不要	一断面の丸さそのもの
円筒度	不要	円筒面全体の形状そのもの
同軸度	必要	対象軸線とデータム軸線の位置関係
円周振れ	必要	一断面で回したときの表面変動
全振れ	必要	面全体を回したときの表面変動

7. 設計での使い分け：どちらを指定すべきか

振れ公差は、厳しくすればよいというものではありません。

機能に対して必要十分な種類と公差値を選ぶことが、設計と製造のバランスを決めます。

① 円周振れを選ぶ場面

円周振れは、特定の断面での回転変動を確認できればよい場面に向いています。

短いボス外径、プーリーの一部外径、検査しやすい基準外径など、局所断面の振れが機能を代表できる場合に使いやすい指定です。

加工現場での中間検査にも向いており、旋盤加工後にチャックを外す前の確認や、研削後の抜き取り検査でよく使われます。

公差値の例としては、一般機械部品で0.05mm前後、精密な回転部品で0.01mmから0.02mm程度が検討対象になることがあります。

ただし、具体値は部品の大きさ、回転数、相手部品、加工方法、測定方法によって変わります。

低速で軽荷重の位置決め部品なら円周振れで十分でも、高速回転する主軸やシール摺動部では不十分な場合があります。

円周振れを指定するときは、どの断面を測るのかを図面や検査基準で明確にしておくと、製造側と検査側の解釈違いを防げます。

面全体ではなく代表断面だけで合否判断する、という割り切りが円周振れの使いどころです。

② 全振れを選ぶ場面

全振れは、面全体が相手部品と接触したり、回転中の面全体の安定性が性能を左右したりする場面に向いています。

代表例は、メカニカルシールの摺動面、軸受が入る長い外径、ギヤやプーリーの取付基準面、ブレーキディスクの端面などです。

Oリングやオイルシールの相手面では、外周の一部だけが良くても、軸方向のうねりや傷があると漏れや摩耗につながります。

シール部品の考え方は、Oリングの選定とも関係します。

また、ボールねじや高速回転軸では、支持部と機能面の軸心がずれると振動、発熱、寿命低下が起きやすくなります。

回転系の設計では、ボールねじの寿命のように、荷重や回転数だけでなく、組み付け精度も性能に影響します。

全振れは非常に有効な公差ですが、測定工数と加工コストが増えやすい指定でもあります。

なお、振れ公差は動バランスそのものを保証する公差ではありません。

振れが小さくても、材料の肉厚差やキー溝配置によって質量中心がずれていれば、高速回転時に不釣り合い振動が発生します。

逆に、バランス修正で振動が小さくても、外周面の振れが大きければシールやローラー接触では問題が残ります。

高速主軸やファンのような部品では、図面上の振れ公差、組立後の振れ測定、必要に応じたバランス修正を分けて管理します。

必要な機能面に限定して使い、一般面まで広げすぎないことが、実務上の重要な判断になります。

8. 検査で起きやすい失敗と対策

振れ測定は見た目が単純なため、測定条件の違いが見落とされやすい公差です。

合否の食い違いを避けるには、測定方法を図面値と同じくらい丁寧に管理する必要があります。

① データム保持と測定力の違い

最も多い失敗は、図面のデータムと実際の保持基準が一致していないことです。

図面では軸受外径Aをデータムとしているのに、検査ではチャックつかみ部や別の外径で回していると、当然ながら振れ値は変わります。

また、測定子の当て方が強すぎると、細い軸や薄い円盤では測定力で部品がわずかにたわみます。

測定子を斜めに当てると、半径方向の変位と軸方向の変位が混ざり、本来と違う値を読んでしまいます。

端面振れでは、測定子をどの半径位置に当てるかも重要です。

中心に近い位置では読みが小さくなり、外周に近い位置では端面の傾きが大きく表れます。

振れ公差の検査では、データム保持の再現性、測定方向、測定位置をセットで管理する必要があります。

検査治具を図面と別管理にせず、測定基準面、支持位置、測定子の当て方を写真付きで標準化すると、部署間の判断差を減らせます。

判定に使う測定器の分解能も、実務では見落とせない要素です。

例えば、公差0.01mmを0.01mm目量のダイヤルゲージで判定すると、針一目盛の読み違いがそのまま合否に直結します。

このような場合は、0.001mm表示のインジケータや、測定治具の剛性確認を検討します。

図面値を厳しくする前に、その値を安定して測れる検査系があるかを確認することが重要です。

② 表面粗さ・傷・温度の影響

振れ測定では、表面の傷、打痕、バリ、付着物も読みとして表れます。

実際の機能に影響する傷なら不合格として扱うべきですが、測定前の切粉や油膜が原因なら、清掃不足による見かけの不良です。

測定前には、データム面と測定面を清掃し、バリや打痕がないかを確認します。

表面粗さが粗い面では、測定子が山谷を拾いやすくなり、回転中心のずれよりも表面性状の影響が大きくなることがあります。

仕上げ面の管理は、表面粗さRaとRzの理解と合わせて考えると判断しやすくなります。

温度差にも注意が必要です。

研削直後の温かいワークや、手で長く持った細い軸は、熱膨張やわずかな曲がりで測定値が安定しないことがあります。

高精度な振れを判定する場合は、測定室の温度、ワークの温度ならし時間、測定回数を決め、偶然の一回だけで合否を決めない運用が望まれます。

9. まとめ

振れ公差は、データム軸まわりに部品を回転させたとき、対象面がどれだけ変動するかを管理する幾何公差です。

円周振れは一つの断面や一つの円周を評価し、全振れは面全体を連続的に評価します。

同じ公差値なら、全振れの方が厳しく、形状の崩れや軸方向のうねりまで含めて管理できます。

外周面では半径方向の振れ、端面では軸方向の振れを読み、測定子の方向とデータム保持が結果を大きく左右します。

真円度や円筒度は形そのもの、同軸度は軸線の位置、振れ公差は回転中の表面変動を見る公差として使い分けます。

設計では、機能上必要な部位にだけ適切な振れ公差を指定し、検査ではデータム、測定位置、測定方向を標準化することが重要です。
