機械部品の図面で最もよく見かける材料のひとつがS45Cです。
シャフト・歯車・キー・ボルトなど、動力を伝える部品の多くがこの鋼でつくられています。
身のまわりの機械をばらせば、回転や力を伝える部分の多くにS45Cが使われています。
「迷ったらS45C」と言われるほど、機械設計の現場では定番中の定番です。
標準的な材料は流通量が多く、価格も安定し、加工業者も扱いに慣れています。
特別な理由がない限りまず候補に挙がる、それがS45Cという材料です。
S45Cは安価で入手しやすく、焼入れや調質といった熱処理で強さや硬さを大きく変えられる、設計の自由度が高い材料です。
その反面、炭素量が多めで溶接や焼入れに固有の注意点があり、使いこなすには成分と熱処理の理解が欠かせません。
逆にいえば、成分の意味と熱処理の効き方さえ押さえれば、S45Cは思いどおりに性質を引き出せる扱いやすい材料です。
本記事は、その「押さえどころ」を数値とともに整理することを目指します。
本記事では、S45Cの成分の数値、引張強さからの軸径計算、硬度の使い分け、焼入れ温度と炭素当量、SS400との比較、そして現場でつまずきやすい失敗例とFAQまでを具体的に解説します。
- 1. S45Cとは
- 2. S45Cの名前の意味と成分
- 3. S45Cの引張強さ・機械的性質
- 4. S45Cの硬度
- 5. S45Cの焼入れ・熱処理
- 6. SS400・S50Cとの違い
- 7. S45Cの用途と注意点・FAQ
- 8. まとめ
1. S45Cとは
S45Cとは、JIS G 4051「機械構造用炭素鋼鋼材」で規定された、炭素を約0.45%含む中炭素鋼です。
読み方は「エスよんごしー」で、Sは鋼（Steel）、Cは炭素（Carbon）、45は炭素量0.45%を表します。
最大の特徴は、熱処理によって機械的性質を大きく調整できる点です。
同じS45Cでも、焼ならしのままなら引張強さ570N/mm²級、焼入れ焼戻し（調質）すれば690N/mm²級と、1.2倍以上の差がつきます。
つまり同じ材料を買っても、熱処理をどう指定するかで部品の強さが変わります。
この「後から性質を決められる」自由度こそ、S45Cが幅広い部品に使われる理由です。
一種類の鋼材で、軟らかい状態から硬い状態まで幅広く対応できます。
在庫を一本化しやすく、設計から調達まで効率的になるのも見逃せない利点です。
S45Cが選ばれる3つの理由
第一に、価格と入手性です。
一般構造用のSS400よりは高いものの、合金鋼SCM435などと比べれば安価で、丸棒・角材・板として標準在庫で流通しています。
第二に、熱処理で性質を後から決められる点です。
削りやすい生材（なまざい）の状態で加工し、後から焼入れして硬く仕上げる、という工程の組み方ができます。
逆に、硬くしてから削るのは大変なので、加工→熱処理の順が基本です。
ただし焼入れで生じるわずかな変形を見込み、熱処理後に仕上げ研削を行う部品もあります。
第三に、データと実績が豊富で設計計算の根拠が得やすいことです。
JISに機械的性質が明記されているため、後述する許容応力からの軸径計算のように、数値で設計判断ができます。
規格値という共通の根拠があるため、設計者・加工者・顧客の間で品質の認識をそろえやすいのも利点です。
「だいたい丈夫」ではなく「降伏点490N/mm²以上」と数値で語れることが、信頼される設計につながります。
生材・焼ならし材・調質材の違い
S45Cは納入状態によって呼び分けられます。
「生材（圧延のまま／焼なまし）」は軟らかく加工しやすい状態、「焼ならし材（N材）」は組織を整えた標準状態、「調質材（H材）」は焼入れ焼戻しで強度を高めた状態です。
図面で単に「S45C」と書くと、どの状態かが曖昧になり、強度が出ない原因になります。
強度が必要な部品では「S45C（調質）」のように熱処理状態まで指定することが重要です。
状態を書き忘れると、加工業者は通常入手しやすい生材で作ってしまうことがあります。
図面の材料欄には、鋼種だけでなく熱処理・硬さ範囲まで明記するのが安全です。
たとえば「S45C 調質 HB201〜269」のように書けば、加工者も検査者も同じ基準で扱えます。
材料指定の精度が、そのまま部品品質の安定につながります。
S10C〜S58Cという仲間
S45Cは、機械構造用炭素鋼鋼材という鋼種グループの一員です。
このグループにはS10C・S15C・S20C……S55C・S58Cといった種類があり、数字はいずれも炭素量の中央値（×0.01%）を表します。
数字が小さいほど炭素が少なく軟らかく溶接しやすく、大きいほど硬く強くできる反面もろくなります。
S45Cはその中ほどに位置し、強さ・加工性・入手性のバランスが最も良いため、機械部品の標準材として広く使われています。
たとえばS20Cは溶接や曲げが必要な部品、S45Cは強度がほしい軸や歯車、というように使い分けます。
仲間の中での位置づけを知っておくと、より適した鋼種を選べます。
記号の数字を見れば、その鋼の炭素量とおおよその性格が読み取れます。
「数字が大きいほど硬くできるが扱いにくい」という関係を覚えておくと便利です。
S45Cの前後でいえば、S35Cはより軟らかく溶接寄り、S50Cはより硬く強度寄りです。
用途の要求に応じて、この並びの中から最適な一つを選びます。
2. S45Cの名前の意味と成分
S45Cの素性は、記号と成分にそのまま表れています。
JIS G 4051が規定する化学成分を具体的に見ていきましょう。
成分の数値を知っておくと、なぜS45Cが焼入れできて溶接に注意がいるのか、その理由まで理解できます。

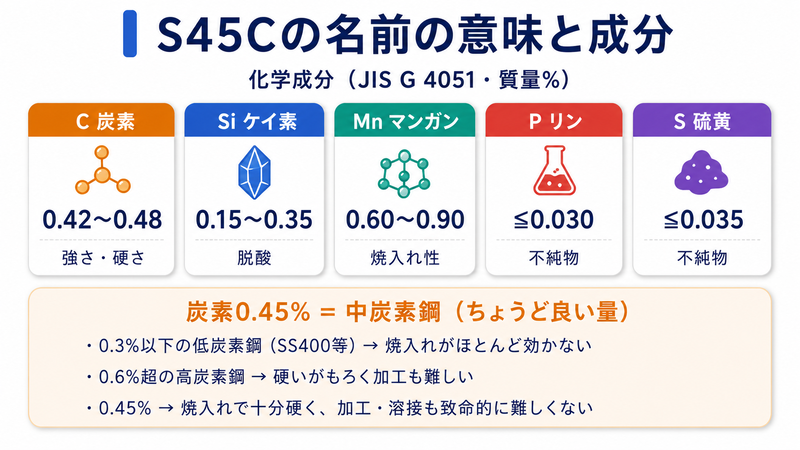

化学成分（JIS G 4051）
S45Cの化学成分は、質量パーセントで次のように規定されています。
炭素（C）0.42〜0.48、ケイ素（Si）0.15〜0.35、マンガン（Mn）0.60〜0.90、リン（P）0.030以下、硫黄（S）0.035以下です。
炭素が強さと硬さを、マンガンが焼入れ性を高め、リンと硫黄は割れや脆さの原因となる不純物として上限が定められています。
硫黄をあえて多く加えて被削性を高めた快削鋼（SUM材）もありますが、S45Cは強度部品向けに不純物を抑えた成分です。
成分の規定があるからこそ、安定した熱処理と強度が得られます。
炭素量0.45%という値は、鋼を「中炭素鋼」に分類する範囲の中央付近にあたります。
炭素が0.3%以下の低炭素鋼（SS400やS20Cなど）は焼入れがほとんど効かず、0.6%を超える高炭素鋼は硬くなる反面もろく加工も難しくなります。
S45Cの0.45%は、焼入れで十分な硬さが得られ、かつ加工も溶接も致命的に難しくならない、ちょうど良い量です。
炭素量という一つの数字が、その鋼の性格をおおよそ決めているわけです。
低すぎれば焼入れが効かず、高すぎれば割れやすい——その中庸が0.45%です。
炭素量が決める性質
炭素量が多いほど、焼入れで得られる硬さは高くなります。
S45Cが焼入れまま（水冷）でHRC55前後まで硬くなるのは、この0.45%という炭素量があるからです。
一方で、炭素が多いほど溶接割れや焼割れのリスクも上がります。
S45Cは「硬くできるが、扱いに注意がいる」という、中炭素鋼ならではの二面性を持っています。
この二面性を理解せず、低炭素鋼と同じ感覚で溶接したり急冷したりすると、割れなどのトラブルを招きます。
「強くできる材料は、扱いも相応に気をつかう」と覚えておくとよいでしょう。
物理的性質
密度は約7.85g/cm³で、一般的な鉄鋼材料とほぼ同じです。
たとえば直径30mm・長さ1mの丸棒なら、断面積約707mm²×1000mm×7.85g/cm³で、質量はおよそ5.5kgと概算できます。
磁性があり磁石につくほか、特別な防錆処理をしなければ錆びます。
そのため実用ではめっき・黒染め・塗装・防錆油などの表面処理を併用するのが一般的です。
屋内の油環境なら防錆油、見た目や耐食性が要るならめっきや塗装、というように用途で選びます。
黒染め（四三酸化鉄被膜）は寸法をほとんど変えずに防錆できるため、機械部品でよく使われます。
ただし黒染めや防錆油の耐食性は限定的で、屋外や湿潤環境ではめっきや塗装が必要です。
使用環境に応じて、必要な防錆レベルを選ぶことが大切です。
ミルシート（材料証明書）で確認する
納入されたS45Cが規格を満たすかは、ミルシート（材料検査証明書）で確認できます。
ミルシートには、炉番号やロットごとの化学成分（C・Si・Mn・P・S）と、引張強さ・降伏点・伸びなどの機械的性質、寸法が記載されています。
同じS45Cでもメーカーやロットで成分は規格内でばらつくため、重要な部品ではミルシートの数値を確認します。
とくに熱処理して使う場合、炭素やマンガンの実値が分かると、焼入れ後の硬さの出方を予測しやすくなります。
自動車部品など信頼性が重要な分野では、ミルシートの保管とトレーサビリティが求められます。
どのロットの材料でどの製品を作ったかを残しておけば、問題発生時に影響範囲をたどれます。
ミルシートは、客先への品質保証や監査対応の資料としても使われます。
3. S45Cの引張強さ・機械的性質
S45Cの強さは熱処理状態で決まります。
JISが規定する代表値と、それを使った設計計算の例を見ていきます。
強さを「なんとなく丈夫」で済ませず、規格値から具体的な寸法を導けるのがS45Cの強みです。

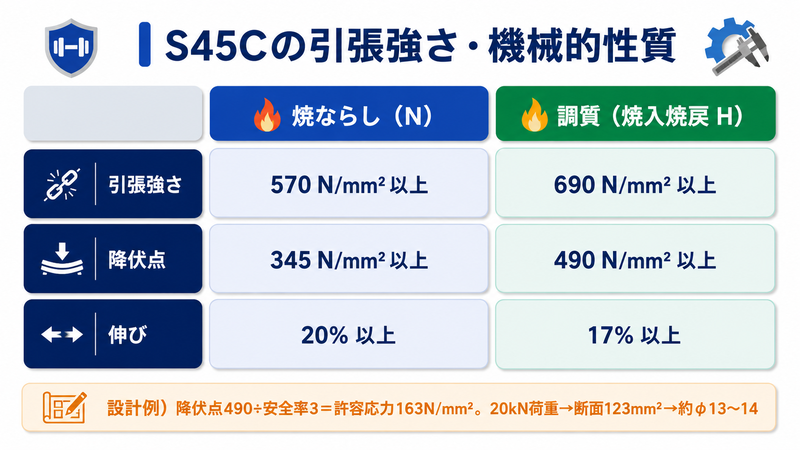

JISが規定する機械的性質
焼ならし（N）状態では、引張強さ570N/mm²以上、降伏点345N/mm²以上、伸び20%以上が目安です。
焼入れ焼戻し（調質H）状態では、引張強さ690N/mm²以上、降伏点490N/mm²以上、伸び17%以上と、強度が一段上がります。
引張強さが上がると伸びが下がる関係に注目してください。
強くするほど粘りは減るため、必要な強度と粘りのバランスで熱処理状態を選びます。
引張強さと降伏点の違いは、引張強さとは？降伏点との違いと求め方の記事で詳しく解説しています。
許容応力から軸径を求める計算例
実際の設計では、引張強さそのものではなく降伏点を安全率で割った「許容応力」を使います。
調質材の降伏点490N/mm²に安全率3を見込むと、許容応力はおよそ163N/mm²になります。
この軸に20kN（20,000N）の引張荷重がかかるとすると、必要な断面積は20,000÷163で約123mm²です。
円形断面なら直径は4×123÷円周率の平方根でおよそ12.5mmとなり、設計では余裕を見てφ13〜14を選ぶ、という流れになります。
ここでは静的な引張だけを考えましたが、実際には曲げ・ねじり・繰り返し荷重も加わります。
繰り返し荷重がかかる軸では、引張強さではなく疲労強度を基準に、より大きな安全率をとる必要があります。
回転軸や歯車のように繰り返し力を受ける部品では、静的強度が足りていても疲労で壊れることがあります。
応力集中する段付き部やキー溝には、丸み（フィレット）をつけて応力を和らげる配慮も欠かせません。
S45Cは強い材料ですが、形状が悪ければそこから疲労破壊が始まります。
材料選定と形状設計はセットで考えることが、壊れない部品づくりの基本です。
このように、JISの数値があるからこそ「何の材料を、どの状態で、どの太さで使うか」を根拠をもって決められます。
材料を選ぶ段階で機械的性質を押さえておくことが、過大設計や強度不足を防ぐ第一歩です。
強度が足りなければ事故につながり、強すぎれば材料費と加工費のムダになります。
必要な強度を数値で見積もり、それに見合う鋼種と状態を選ぶことが、合理的な設計です。
4. S45Cの硬度
S45Cの硬さは、熱処理と焼戻し温度で広い範囲に調整できます。
状態ごとの目安と、硬さの使い分けを整理します。
硬さは強度や耐摩耗性と密接に関係するため、用途に合わせて狙いの硬さを決めることが設計の起点になります。
硬さの単位（HB・HRC・HV）
硬さにはいくつかの単位があり、S45Cでもよく登場します。
ブリネル硬さ（HB）は球を押し込んで測り焼ならし・調質材の表示に、ロックウェル硬さ（HRC）は焼入れ材の硬さに、ビッカース硬さ（HV）は薄い層や局部の測定に使われます。
これらは換算表でおおよそ相互に変換できますが、測り方が違うため厳密には一致しません。
図面で硬さを指定するときは、どの単位で・どの範囲かを明記することが、検査での行き違いを防ぎます。

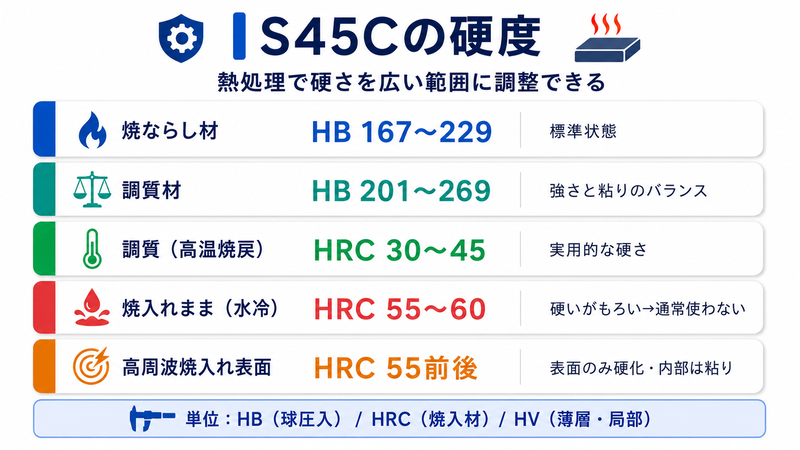

状態別の硬さの目安
焼ならし材の硬さはブリネルでおよそHB167〜229、調質材ではHB201〜269程度です。
焼入れまま（水冷）では表面がHRC55〜60に達しますが、もろいため通常はそのまま使いません。
調質（高温焼戻し）すれば硬さはHRC30〜45程度に落ち着き、強さと粘りのバランスが取れた実用的な状態になります。
逆に耐摩耗性を優先する場合は、高周波焼入れと低温焼戻しで表面をHRC55前後に保ちます。
焼戻し温度が高いほど硬さは下がり粘りが増す関係にあり、目的の硬さに合わせて温度を選びます。
同じ焼入れをしても、焼戻し150℃なら硬く、600℃なら粘り重視と、仕上がりはまったく変わります。
図面で硬さ範囲を指定すれば、熱処理側が適切な焼戻し条件を選んでくれます。
硬さの測り方や単位の違いは、材料の硬さの測定方法の記事が参考になります。
表面だけ硬くする使い方
歯車やシャフトのように「表面は摩耗に強く、内部は折れにくく」したい部品では、高周波焼入れが有効です。
表面層だけをHRC55前後に硬化させ、内部は調質のままの粘りを残すことで、摩耗と衝撃の両方に強い部品になります。
高周波焼入れは、必要な部分だけを短時間で硬化でき、変形も少ないのが利点です。
軸の摺動部やカム面など、局部的に耐摩耗性がほしい部品で重宝されます。
処理範囲を限定できるため、全体焼入れより変形が少なく、後加工の手間も抑えられます。
必要な部分だけを硬くする、という発想が高周波焼入れの利点です。
全体を硬くすると、硬いが衝撃で欠けやすい部品になってしまいます。
「どこに、どの硬さが必要か」を部品の使われ方から逆算して熱処理を選ぶことが、硬度設計のポイントです。
たとえば歯車は歯面が摩耗に耐え、歯元は折れない粘りが要ります。
表面を硬く・内部を粘り強くという要求は、まさに高周波焼入れで実現できる典型例です。
焼ならしと焼なましの違い
熱処理には焼入れ以外に、焼ならし（ノルマライジング）と焼なまし（アニーリング）があります。
焼ならしは加熱後に空冷して組織を均一・微細に整える処理で、機械的性質を安定させる「標準状態」をつくります。
焼なましは加熱後にゆっくり炉冷して材料を軟らかくする処理で、加工しやすくしたり内部応力を取り除いたりするのが目的です。
「強くする焼入れ」「整える焼ならし」「軟らかくする焼なまし」と、目的で使い分けると整理できます。
S45Cの素材は、組織を整えた焼ならし材として流通することが多くあります。
そこから削って形を作り、必要に応じて焼入れ焼戻し（調質）して仕上げる、という流れが一般的です。
5. S45Cの焼入れ・熱処理
S45Cの性質を引き出す鍵が熱処理です。
焼入れの温度や条件、そして溶接時に問題となる炭素当量まで具体的に見ていきます。
S45Cのトラブルの多くは熱処理と溶接にまつわるため、ここを理解すれば失敗を大きく減らせます。

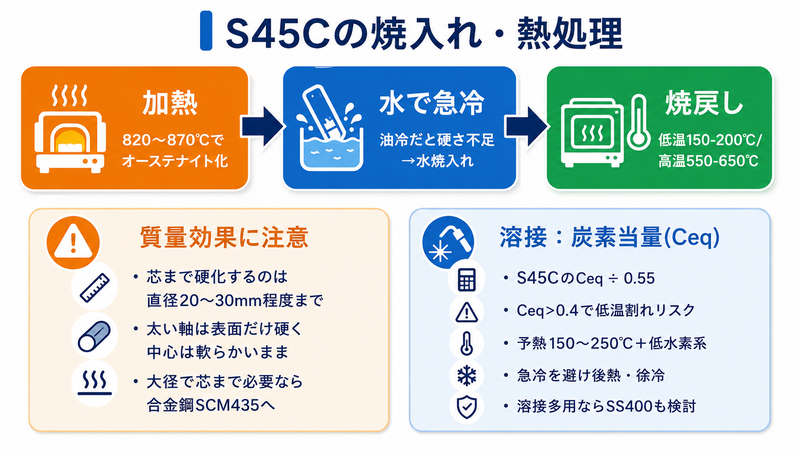

焼入れと焼戻しの条件
S45Cの焼入れは、820〜870℃に加熱してオーステナイト化し、水で急冷するのが基本です。
炭素量0.45%では油冷だと冷却が足りず硬さが出にくいため、水焼入れが標準になります。
焼入れままでは内部応力が大きく割れやすいので、必ず焼戻しを行います。
耐摩耗目的なら150〜200℃の低温焼戻しで硬さを残し、強さと粘りのバランスを取る調質なら550〜650℃の高温焼戻しを行います。
焼入れ直後の組織はマルテンサイトと呼ばれ、硬い反面もろく、放置すると割れることさえあります。
焼戻しはこのマルテンサイトを安定させ、もろさを取り除いて粘りを回復させる工程です。
焼入れと焼戻しは必ずワンセットと考えるのが、S45Cを扱う基本です。
焼入れと焼戻しの違いは、焼入れとは？焼戻しとの違いと種類で詳しく解説しています。
質量効果に注意
S45Cは焼入れ性（硬化能）がそれほど高くないため、太い材料では中心まで焼きが入りません。
これを「質量効果」と呼び、水焼入れでも芯まで硬化するのは直径20〜30mm程度までが目安とされます。
それより太い軸では、表面は硬くても中心は軟らかいままになり、想定した強度が出ないことがあります。
大径で芯まで硬さが必要なら、焼入れ性の高い合金鋼（SCM435など）に切り替える判断も必要です。
断面の大きい部品ほど内部の冷却が遅れ、芯まで硬化しにくくなります。
表面と内部で硬さが大きく違う状態は、断面を切って硬さ分布を測ると確認できます。
強度が重要な大径軸では、この芯部の硬さまで意識した材料・処理の選定が必要です。
溶接時の炭素当量と予熱
溶接のしやすさは「炭素当量（Ceq）」で評価します。
Ceqは炭素量にマンガンなどの影響を加えた指標で、S45Cでは炭素0.45%・マンガン0.75%程度からおよそ0.55前後となります。
一般にCeqが0.4を超えると溶接割れ（低温割れ）のリスクが高まり、予熱が推奨されます。
S45Cを溶接する場合は150〜250℃程度の予熱と低水素系の溶接材料を用い、急冷を避けることが割れ防止の基本です。
溶接後にゆっくり冷ます（後熱・徐冷）ことも、硬化と割れを抑えるのに有効です。
そもそも溶接を多用する構造には、S45Cより溶接性の良いSS400を選ぶ、という設計判断もあります。
熱処理全般の基礎は、関連記事でまとめて確認できます。
関連記事
表面硬化処理の選択
表面だけを硬くしたいとき、S45Cでは高周波焼入れがよく使われます。
コイルで表面を急速加熱して急冷し、表面層だけをマルテンサイト化させて硬くする方法で、内部の粘りは保たれます。
なお、低炭素鋼の表面に炭素を染み込ませてから焼入れする「浸炭」は、もともと炭素の多いS45Cでは通常行いません。
S45Cはすでに焼入れに十分な炭素を含むため、全体焼入れか高周波焼入れで硬さを得るのが基本です。
6. SS400・S50Cとの違い
S45Cは似た鋼材としばしば比較されます。
代表的なSS400、そして炭素量が近いS50Cとの違いを整理します。
似た鋼材との違いを押さえると、「なぜこの部品にS45Cなのか」を根拠をもって説明できるようになります。

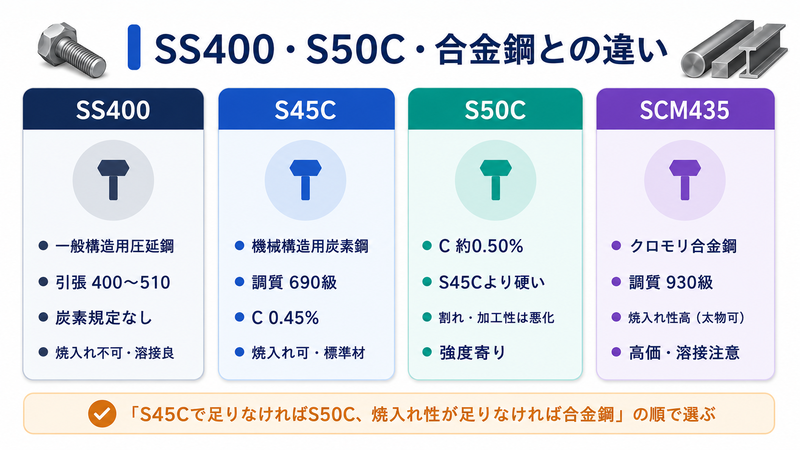

SS400との違い
SS400は「一般構造用圧延鋼材」で、引張強さ400〜510N/mm²を保証する一方、炭素量の規定がありません。
炭素が少なく成分も一定しないため焼入れが効かず、強度や硬さを熱処理で上げることはできません。
逆に炭素が少ない分、SS400は溶接性が良く、価格も安いという利点があります。
結論として、溶接して使う構造物や強度・硬さを必要としない部分はSS400、熱処理して強度や硬さを出す機械部品はS45C、と使い分けます。
同じ「鉄の棒」に見えても、SS400とS45Cでは焼入れの可否という決定的な差があります。
図面でどちらを指定するかは、その部品に熱処理が必要かどうかで判断します。
S50C・合金鋼との違い
S50Cは炭素を約0.50%含み、S45Cより硬くしやすい反面、割れやすさと加工性の悪さが増します。
より高い強度や、太物で芯まで硬さが必要な場合は、クロムモリブデン鋼SCM435などの合金鋼が選ばれます。
合金鋼は性能が高い一方で高価で入手性も劣るため、まずS45Cで足りるかを検討するのが実務の定石です。
「S45Cで強度が足りなければS50C、焼入れ性が足りなければ合金鋼」という順で考えると選定がスムーズです。
むやみに高級な合金鋼を選ぶと、コストも納期も膨らみます。
「必要十分な鋼種を選ぶ」ことが、品質とコストを両立する材料選定の基本姿勢です。
主要鋼種との数値比較
位置づけを数値で比べると分かりやすくなります。
SS400は引張強さ400〜510N/mm²で焼入れ不可、S45C調質は690N/mm²級、S50Cはさらに高く、合金鋼SCM435の調質材は930N/mm²級に達します。
強度だけ見ればSCM435が優れますが、価格・入手性・加工性ではS45Cが勝ります。
「必要な強度を、最も安く確実に得る」観点で、多くの機械部品はS45Cに落ち着きます。
SCM435はクロムとモリブデンを含み、焼入れ性が高く太物でも芯まで硬化します。
高強度ボルトや重要保安部品など、S45Cでは性能が足りない場面で選ばれる上位材料です。
ただしSCM435は価格が高く、溶接にはS45C以上の注意が要ります。
性能と引き換えにコストと扱いにくさが増すため、本当に必要な部品に絞って使います。
入手と素材の形（丸棒・ミガキ・黒皮）
S45Cは、丸棒・角材・板・フラットバーなど多様な形で流通しています。
表面状態では、熱間圧延のままで酸化スケール（黒皮）が付いた「黒皮材」と、冷間引抜きで寸法精度と表面が良い「ミガキ材」があります。
そのまま使う部分や寸法精度が要る軸にはミガキ材、削り代を取って加工する素材には黒皮材、と使い分けます。
必要な寸法精度と加工の手間を踏まえて、素材の形と表面状態を選ぶとムダがありません。
ミガキ材は寸法精度が高く表面もきれいなぶん、黒皮材より割高です。
削り代を多く取る大物は黒皮材、そのまま使う細物はミガキ材、とコストと精度で選びます。
黒皮材の表面スケールは硬く工具を傷めるため、最初の一削りで除去します。
仕上げ寸法と表面品質、コストの兼ね合いで素材形態を決めるとムダがありません。
7. S45Cの用途と注意点・FAQ
最後に、代表的な用途と、現場でつまずきやすい失敗例、よくある質問をまとめます。
知識として知っていても、現場では指示漏れや思い込みでつまずきます。実例で確認しておきましょう。

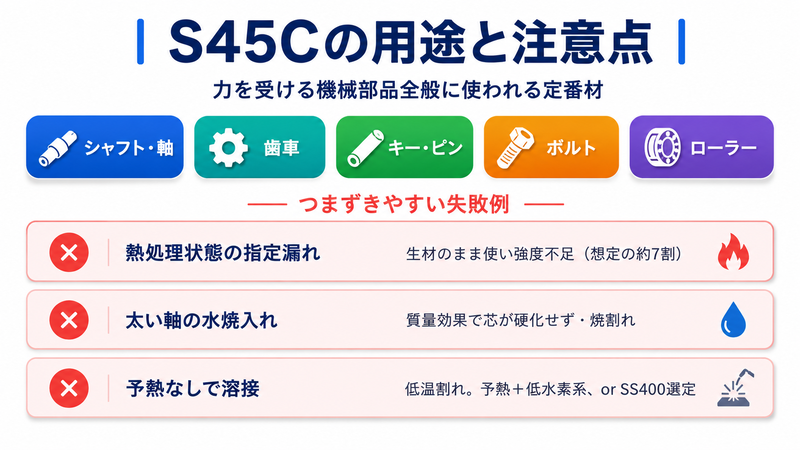

代表的な用途
S45Cは、シャフト・軸・歯車・キー・ピン・ボルト・ローラーなど、力を受ける機械部品全般に使われます。
適度な強さと削りやすさから、旋盤やフライス加工の素材としても定番です。
S45Cは被削性（削りやすさ）が比較的良く、調質材は構成刃先が出にくくきれいに仕上がります。
一方で生材は粘く溶着しやすいため、切削条件を調整するか調質材を選ぶと加工がしやすくなります。
削りやすさを優先するなら、硫黄を添加した快削鋼SUM材という選択肢もあります。
ただし快削鋼は強度や靭性が落ちるため、強度部品にはS45Cの調質材が無難です。
つまずきやすい失敗例
第一に、図面に熱処理状態を書かず、生材のまま使って強度不足になるケースです。
「S45Cだから強い」と思い込み、調質を指示し忘れると、想定の7割程度の強度しか出ないことがあります。
生材（焼ならし材）と調質材では引張強さが570級と690級で大きく違います。
図面の指示漏れは、そのまま強度不足という不具合に直結します。
第二に、太い軸を水焼入れして、質量効果で芯が硬化せず強度が出ない、あるいは焼割れを起こすケースです。
大径品は焼入れ性や冷却方法、形状の急変（応力集中）に注意が必要です。
急な段差や鋭い角は、焼割れと使用中の応力集中の両方の起点になります。
角には丸みをつけ、必要なら焼入れ性の高い材料に変える、という対策が有効です。
第三に、予熱なしで溶接して低温割れを起こすケースです。
S45Cは溶接向きではないと理解し、必要なら予熱と低水素系溶接棒で対処します。
溶接構造が前提なら、最初からSS400など溶接性の良い材料を選ぶほうが合理的なこともあります。
「強度はほしいが溶接もしたい」場合は、材料選定そのものを見直す価値があります。
よくある質問
「S45Cは錆びますか」——はい、炭素鋼なので錆びます。めっき・黒染め・塗装・防錆油などの処理が必要です。
「磁石につきますか」——はい、鉄系のため磁性があります。
「S45Cとは何の略ですか」——S＝Steel（鋼）、C＝Carbon（炭素）、45＝炭素量0.45%を表します。
「生材と調質材、どちらを買えばよいですか」——加工後に焼入れするなら生材、強度が確定していてそのまま使うなら調質材が便利です。
「焼入れすればどこまで硬くなりますか」——焼入れままで表面HRC55前後、調質ではHRC30〜45が目安です。
「SS400と見た目で見分けられますか」——外観では区別できないため、材料証明（ミルシート）やマーキングで管理します。
「S45Cはステンレスですか」——いいえ、炭素鋼なので錆びます。錆を避けたい用途にはステンレス（SUS）を選びます。
「丸棒の標準径は」——φ10・13・16・20・25・30…など、規格寸法で流通しており、近い径を選んで削り出します。
部品別に見る使い方
S45Cは、部品ごとに適した状態で使い分けられます。
強度が要る伝動シャフトは調質材、摩耗する歯面やカムは高周波焼入れ、精度の要る位置決めピンはミガキ材の調質、といった具合です。
一方、強度をあまり要しないカバーやブラケットなら、生材のまま削って使うこともあります。
「その部品に何が必要か（強度・硬さ・精度・耐摩耗）」を整理すれば、S45Cのどの状態を選ぶかは自然と決まります。
必要な性質を洗い出し、それを満たす最小限の状態を選ぶのが、コストを抑えるコツです。
過剰な熱処理や高級材は、性能に効かなければただのコスト増になります。
8. まとめ
本記事では、S45Cの成分と物理的性質、機械的性質と軸径の計算例、硬度の使い分け、焼入れ条件と炭素当量、SS400やS50Cとの比較、用途と失敗例・FAQまでを解説しました。
S45Cは炭素約0.45%（C 0.42〜0.48）の機械構造用炭素鋼で、焼ならしで引張強さ570N/mm²級、調質で690N/mm²級と、熱処理で強度を大きく変えられる定番材料です。
降伏点490N/mm²と安全率から許容応力を求めれば、軸径などを根拠をもって設計できます。
焼ならしと調質で強度が1.2倍以上変わるため、図面では熱処理状態の指定が欠かせません。
一方で、太物での質量効果、予熱を要する溶接、生材のまま使う指示漏れなど、固有の注意点があります。
強度が足りなければS50C、焼入れ性が足りなければ合金鋼へ、という選定の順序も押さえておくと安心です。
成分の数値・熱処理状態・質量効果の3点を意識すれば、S45Cは非常に扱いやすく頼れる材料です。
「どの状態で、どの太さで使うか」まで踏み込んで指定し、設計に活かしてください。
S45Cは、基礎を押さえれば誰でも使いこなせる、機械設計の出発点となる材料です。
成分・熱処理・質量効果の関係を理解し、必要な性質を数値で指定できるようになれば、設計の幅は大きく広がります。
まずは「S45Cは炭素0.45%の中炭素鋼で、熱処理で性質を変えられる」という核を押さえましょう。
そこに成分表・機械的性質・質量効果・溶接の注意を重ねていけば、自信をもって使いこなせます。
