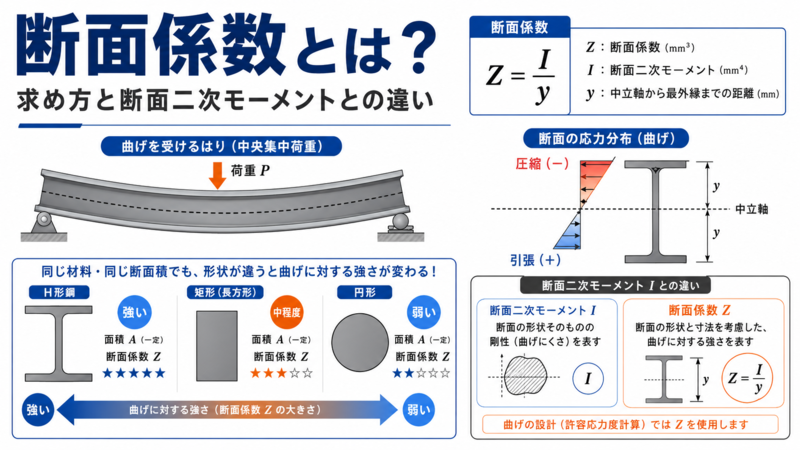

断面係数とは？求め方と断面二次モーメントとの違い

同じ材質、同じ断面積の梁であっても、断面の「形」を変えるだけで曲げに対する強さが劇的に変わることをご存知でしょうか。

たとえば長方形断面の板材を横に寝かせた状態と縦に立てた状態では、たわみ量に何倍もの差が生じます。
この違いを定量的に表す指標が「断面係数」です。

断面係数は、構造部材の曲げ強度を評価する際に欠かせない量であり、材料力学や機械設計の実務で日常的に使われています。

しかし、似た名前の「断面二次モーメント」との違いがわかりにくく、混同している方も少なくありません。

本記事では、断面係数の定義と物理的な意味から、形状別の公式一覧、具体的な計算例、そして断面二次モーメントとの違いまでを体系的に解説します。

1. 断面係数とは
2. 断面係数の単位と記号
- 単位換算の早見表
3. 断面係数と断面二次モーメントの違い
4. 形状別の断面係数の公式一覧
5. 断面係数の求め方（計算例）
6. 曲げ応力と断面係数の関係
7. 実務での断面係数の活用ポイント
8. まとめ

1. 断面係数とは

断面係数とは、部材の断面形状が曲げ応力にどれだけ抵抗できるかを示す幾何学的な量です。
記号には Z が用いられます。

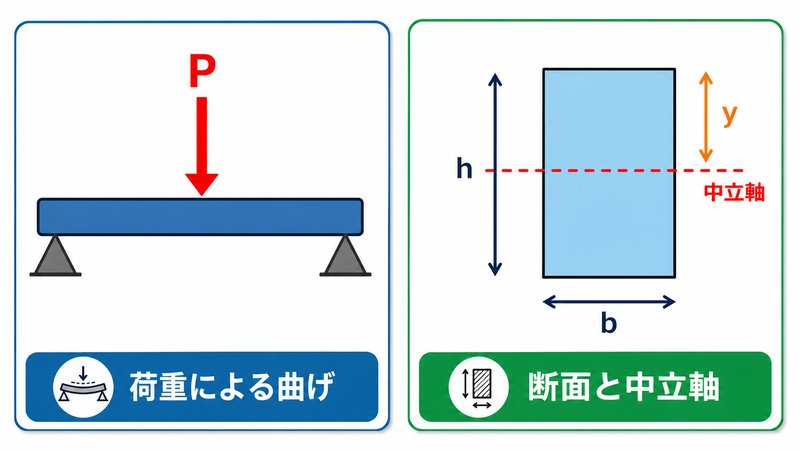

梁に曲げモーメントが作用すると、断面内部には圧縮と引張の応力が発生します。
中立軸（断面の中心を通り、応力がゼロとなる軸）を境に、上側と下側で逆向きの応力が働きます。

このとき、断面の最も外側（縁）に生じる最大曲げ応力は、次の式で求められます。

$\sigma_{\max} = \dfrac{M}{Z}$

ここで、M は曲げモーメント、Z は断面係数です。
この式は材料力学における最も基本的な公式のひとつであり、梁の強度設計の出発点となります。

式からわかるように、断面係数 Z が大きいほど、同じ曲げモーメントに対して発生する応力は小さくなります。
つまり、断面係数が大きい断面ほど「曲げに強い」ということです。

断面係数の定義式は、断面二次モーメント I と中立軸から断面の縁までの距離 y を用いて次のように表されます。

$Z = \dfrac{I}{y}$

断面二次モーメント I は断面全体の曲げ剛性を表す量です。
これに対して断面係数 Z は、「断面の縁に生じる応力」を直接求めるための実務的な量と位置づけられます。

ここで重要なのは、断面係数は材料の性質とは無関係であるという点です。
断面係数はあくまで断面の「形」だけで決まります。

たとえば、同じ寸法の断面であれば、鋼製であってもアルミニウム製であっても断面係数は同じ値になります。
材料の違いは、許容応力の値を通じて設計に反映されます。

設計の現場では、許容応力と曲げモーメントから必要な断面係数を逆算し、部材の寸法を決定するという手順が一般的に行われています。
この手順については、後述の「6. 曲げ応力と断面係数の関係」で詳しく解説します。

なお、断面係数が「係数」という名前を持っていますが、これは無次元量ではありません。
明確に長さの3乗という次元を持つ物理量です。

「係数」という名称は、曲げ応力の計算式 σ = M / Z において、曲げモーメント M を応力 σ に変換する「換算係数」としての役割を果たすことに由来しています。

断面係数を直感的に理解するために、身近な例を考えてみましょう。
木の板（たとえば厚さ 20 mm × 幅 100 mm の板材）を横に寝かせた状態で両端を支え、中央に荷重を加えてみます。

このとき、断面係数は Z = 100 × 20² / 6 ≒ 6,667 mm³ です。
次に、同じ板を 90° 回転させて縦に立てた状態にすると、断面係数は Z = 20 × 100² / 6 ≒ 33,333 mm³ となります。

縦に立てた方の断面係数は横に寝かせた場合の5倍です。
同じ板材、同じ材料、同じ断面積であるにもかかわらず、向きを変えるだけで5倍も曲げに強くなるのです。

建築の現場で角材を「縦使い」にするのは、まさにこの原理を活用したものです。
断面係数は、材料をどのような「向き」「形」で使うかが強度に直結することを教えてくれる量です。

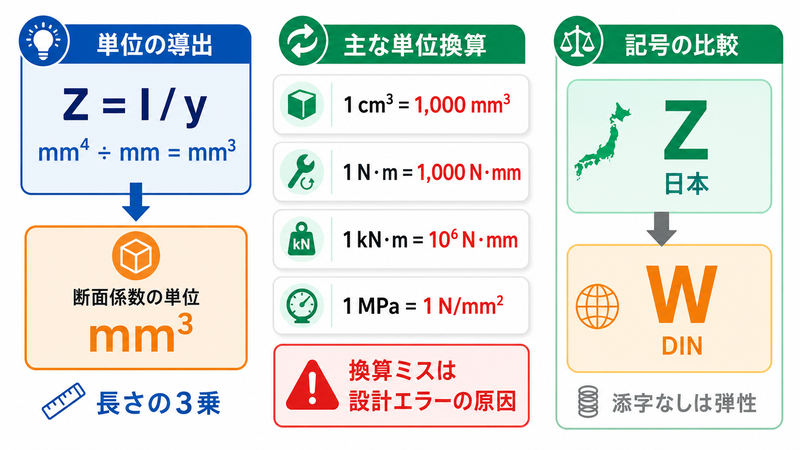

2. 断面係数の単位と記号

断面係数の単位は 長さの3乗 です。
SI単位系では mm³ または m³ で表されます。

実務上は mm³ を使うことがほとんどです。
これは、機械設計や建築設計で寸法を mm 単位で扱うことが一般的なためです。

単位の導出過程を確認しましょう。
断面係数の定義式は次のとおりです。

$Z = \dfrac{I}{y}$

断面二次モーメント I の単位は mm⁴、中立軸からの距離 y の単位は mm ですので、断面係数の単位は次のようになります。

$\lbrack Z \rbrack = \dfrac{\lbrack\mathrm{mm}^4\rbrack}{\lbrack\mathrm{mm}\rbrack} = \lbrack\mathrm{mm}^3\rbrack$

ここで注意すべき点があります。
断面二次モーメントの単位が mm⁴（長さの4乗）であるのに対し、断面係数は mm³（長さの3乗）です。

両者は次元が異なるため、数値を直接比較することはできません。
計算時には単位の整合性を必ず確認しましょう。

よくある間違いとして、曲げ応力の計算時に単位を混在させてしまうケースがあります。
たとえば、曲げモーメントを N·m で与え、断面係数を mm³ で与えると、単位が合いません。

この場合は、曲げモーメントを N·mm に換算する必要があります。
1 N·m = 1,000 N·mm ですので、忘れずに変換しましょう。

具体例で確認します。
曲げモーメント M = 2 kN·m、断面係数 Z = 50,000 mm³ の場合の最大曲げ応力を求めます。

まず単位を揃えます。

$M = 2 \text{ kN·m} = 2 \times 10^6 \text{ N·mm}$

曲げ応力を計算します。

$\sigma = \dfrac{M}{Z} = \dfrac{2 \times 10^6}{50{,}000} = 40 \text{ N/mm}^2 = 40 \text{ MPa}$

ここで N/mm² と MPa は同じ単位です。
1 MPa = 1 N/mm² という関係を覚えておくと、単位の換算がスムーズになります。

記号については、日本では Z を使うのが一般的です。
JIS B 0001（機械製図）やJIS B 0103（材料力学用語）でも Z が用いられています。

一方、ヨーロッパの文献やDIN規格では W（ドイツ語 Widerstandsmoment = 抵抗モーメントに由来）が使われることがあります。
海外のカタログや論文を読む際には、W が断面係数を意味する場合があることを覚えておくと便利です。

また、塑性断面係数（後述）と区別する場合は、弾性断面係数を Z_e、塑性断面係数を Z_p と添字をつけて区別することもあります。
添字がない場合は、通常は弾性断面係数を指します。

単位換算の早見表

断面係数の計算では、単位の換算ミスが致命的な設計エラーに繋がります。
ここでは、よく使う単位換算をまとめておきます。

変換元	変換先	換算係数
1 cm³	mm³	×1,000
1 m³	mm³	×10⁹
1 N·m	N·mm	×1,000
1 kN·m	N·mm	×10⁶
1 MPa	N/mm²	×1（同じ）

特に注意が必要なのは、カタログや教科書で断面係数が cm³ で表記されているケースです。
1 cm³ = 1,000 mm³ ですので、mm 系の計算に代入する際は1,000倍する必要があります。

この換算を忘れると結果が3桁ずれてしまい、設計が過大（無駄にコストがかかる）になったり、過小（危険な設計になる）になったりします。
計算の途中で必ず単位を書き添える習慣をつけることが、ミスを防ぐ最も確実な方法です。

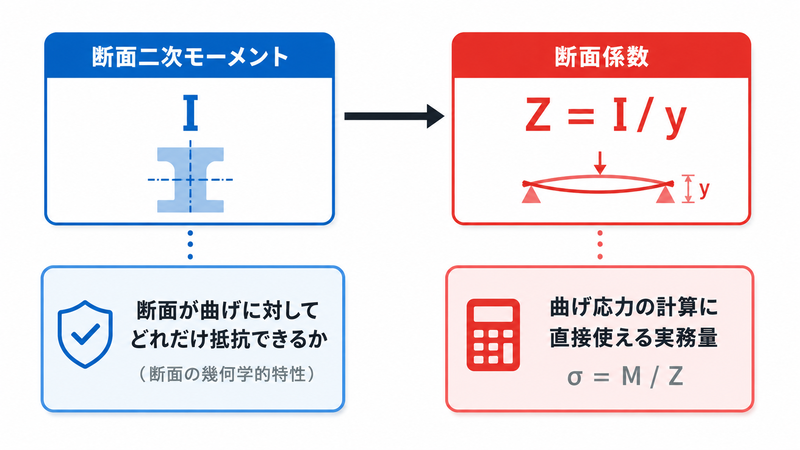

3. 断面係数と断面二次モーメントの違い

断面係数と断面二次モーメントは、どちらも断面形状に関する量ですが、その意味と使い方は明確に異なります。
ここでは両者の違いを、定義・用途・計算式の3つの観点から整理します。

定義の違い

断面二次モーメント I は、断面が曲げ変形に対してどれだけ「剛い」かを表す量です。
数学的には、断面の微小面積と中立軸からの距離の2乗の積を、断面全体にわたって積分した値として定義されます。

$I = \int y^2 \, dA$

一方、断面係数 Z は、この断面二次モーメントを中立軸から最も遠い縁までの距離で割った値です。

$Z = \dfrac{I}{y_{\max}}$

断面二次モーメントが断面全体の「曲げに対する幾何学的強さ」を表すのに対し、断面係数は「縁の最大応力に直結する実用量」という位置づけです。

用途の違い

使い分けの原則はシンプルです。

「たわみ」や「たわみ角」を計算したい → 断面二次モーメント I を使います
「曲げ応力」を計算したい → 断面係数 Z を使います

たとえば、単純支持梁の中央に集中荷重 P が作用する場合のたわみは、次の式で求められます。

$\delta = \dfrac{PL^3}{48EI}$

ここで E はヤング率、L はスパン（支点間距離）です。
この式では断面二次モーメント I が直接使われています。

一方、同じ梁の中央断面に発生する最大曲げ応力は、次の式で求められます。

まず最大曲げモーメントは M = PL / 4 ですので、

$\sigma_{\max} = \dfrac{M}{Z} = \dfrac{PL}{4Z}$

こちらの式では断面係数 Z が直接使われています。

設計実務では、まず断面係数 Z を使って応力が許容値以下であることを確認し、次に断面二次モーメント I を使ってたわみが規定値以内であることを確認するという流れが標準的です。

数値の違い

同じ断面でも、I と Z の数値は大きく異なります。
たとえば、幅 50 mm × 高さ 100 mm の長方形断面で比較してみましょう。

断面二次モーメント：I = bh³/12 = 50 × 100³ / 12 = 4,166,667 mm⁴
断面係数：Z = bh²/6 = 50 × 100² / 6 = 83,333 mm³

I と Z の比は y_max（= h/2 = 50 mm）そのものです。
Z = I / y_max の関係が確認できます。

このように、断面二次モーメントと断面係数は密接に関連しながらも、それぞれ異なる設計判断に使用されます。
両者を正しく使い分けることが、構造設計の基本です。

両者の関係を一言でまとめると

断面二次モーメント I は「断面全体の曲げ剛性」を表し、断面係数 Z は「断面の縁での応力への変換係数」です。
Z = I / y_max という関係式からわかるように、断面係数は断面二次モーメントから派生する量です。

計算の流れとしては、まず断面二次モーメント I を求め、そこから断面係数 Z を計算するのが正道です。
ただし、長方形断面や円形断面のように公式が確立している形状であれば、直接 Z の公式を使って問題ありません。

設計上の判定基準は次のとおりです。

曲げ応力 σ = M / Z ≤ 許容応力 σ_a → 強度OK（断面係数で判定）
たわみ δ ≤ 許容たわみ δ_a → 剛性OK（断面二次モーメントで判定）

どちらか一方だけを満たしても設計は成立しません。
強度（断面係数）と剛性（断面二次モーメント）の両方をクリアして、はじめて安全な設計と言えます。

断面二次モーメントの詳しい計算方法については、以下の記事で解説しています。

instant.engineer

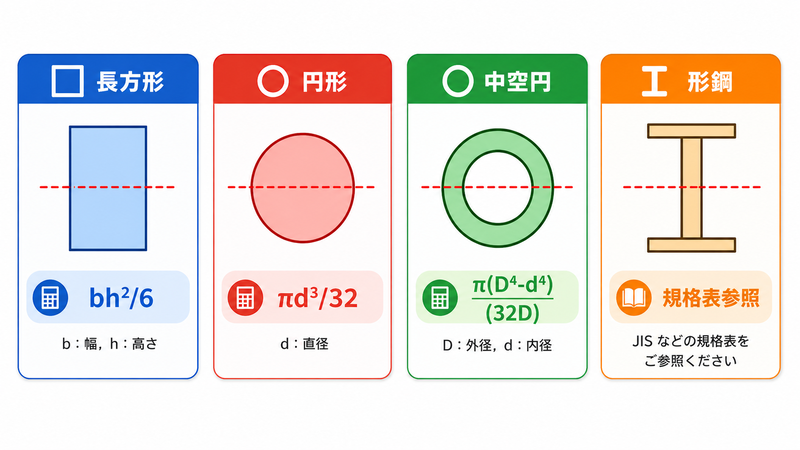

4. 形状別の断面係数の公式一覧

断面係数は断面の形状によって公式が異なります。
ここでは、実務で頻繁に使われる代表的な断面形状について、公式とその導出の考え方を解説します。

長方形断面

最も基本的な断面形状です。
幅 b、高さ h の長方形断面の断面係数は次の式で求められます。

$Z = \dfrac{bh^2}{6}$

この公式の導出は以下のとおりです。
長方形断面の断面二次モーメントは I = bh³/12 です。

中立軸から最も遠い縁までの距離は y_max = h/2 ですので、断面係数は次のように求められます。

$Z = \dfrac{I}{y_{\max}} = \dfrac{\dfrac{bh^3}{12}}{\dfrac{h}{2}} = \dfrac{bh^3}{12} \times \dfrac{2}{h} = \dfrac{bh^2}{6}$

この式から読み取れる重要なポイントがあります。
断面係数は高さ h の2乗に比例するという点です。

つまり、幅を2倍にすると断面係数は2倍ですが、高さを2倍にすると断面係数は4倍になります。
曲げに対する強さを効率的に高めたいなら、幅よりも高さを大きくする方が有利です。

この原理を実感するために、具体的な数値で比較してみましょう。
断面積がどちらも 5,000 mm² となる2つの長方形断面を考えます。

ケースA（幅 50 × 高さ 100）：Z = 50 × 100² / 6 ≒ 83,333 mm³
ケースB（幅 100 × 高さ 50）：Z = 100 × 50² / 6 ≒ 41,667 mm³

同じ断面積であっても、縦長の断面（ケースA）は横長の断面（ケースB）の2倍の断面係数を持ちます。
これが「板を縦に立てると曲げに強くなる」理由であり、建築で梁を縦に使う理由でもあります。

円形断面

直径 d の中実円断面の断面係数は次のとおりです。

$Z = \dfrac{\pi d^3}{32}$

導出の考え方を示します。
円断面の断面二次モーメントは I = πd⁴/64 であり、中立軸から縁までの距離は y_max = d/2 です。

$Z = \dfrac{I}{y_{\max}} = \dfrac{\dfrac{\pi d^4}{64}}{\dfrac{d}{2}} = \dfrac{\pi d^3}{32}$

円形断面は、シャフト（回転軸）や丸棒の曲げ強度を検討する際に使用します。
あらゆる方向からの曲げに対して同じ断面係数を持つため、荷重方向が変化する回転部材に適した断面です。

なお、シャフトの設計では曲げだけでなくねじりも同時に作用する場合が多く、その場合は相当応力の考え方が必要になります。
シャフトのねじり強度計算についても合わせて確認することをお勧めします。

中空円形断面（パイプ）

外径 D、内径 d の中空円断面の断面係数は次の式で求められます。

$Z = \dfrac{\pi(D^4 - d^4)}{32D}$

中空にすることで、材料を節約しながらも高い断面係数を確保できます。
これは、中立軸から遠い位置（外周部）に材料を効率的に配置できるためです。

中立軸付近の材料は、曲げ応力が小さいため構造的な貢献が少ないのです。
そこを中空にして軽量化しても、断面係数は大きく低下しません。

配管や構造用パイプ、自転車のフレームなど、軽量性と強度の両立が求められる場面で広く使われている公式です。

正方形断面

一辺 a の正方形断面は、長方形断面の特殊なケース（b = h = a）として扱えます。

$Z = \dfrac{a^3}{6}$

正方形断面は角パイプの外形計算などで使われることがあります。
ただし実務では、正方形断面よりも長方形断面や円形断面の方が使用頻度は高い傾向があります。

三角形断面

底辺 b、高さ h の二等辺三角形断面の断面係数は、基準とする縁によって値が異なります。

底辺側の縁を基準とした場合（底辺から中立軸までの距離が h/3）：

$Z_{\text{底辺側}} = \dfrac{bh^2}{24}$

頂点側の縁を基準とした場合（頂点から中立軸までの距離が 2h/3）：

$Z_{\text{頂点側}} = \dfrac{bh^2}{12}$

三角形断面は上下非対称のため、上縁と下縁で断面係数が異なります。
応力が最大となるのは断面係数が小さい方（底辺側）ですので、強度評価では底辺側の値を使います。

主要断面の公式一覧表

以下に代表的な断面形状の断面係数をまとめます。

断面形状	断面二次モーメント I	断面係数 Z	備考
長方形（幅 b × 高さ h）	bh³/12	bh²/6	最も基本的な形状
正方形（一辺 a）	a⁴/12	a³/6	長方形の特殊ケース
円形（直径 d）	πd⁴/64	πd³/32	シャフト・丸棒
中空円（外径 D、内径 d）	π(D⁴−d⁴)/64	π(D⁴−d⁴)/(32D)	パイプ・中空軸
三角形（底辺 b × 高さ h）	bh³/36	bh²/24（底辺側）	非対称断面

H形鋼やI形鋼、溝形鋼、等辺山形鋼などの規格品については、断面係数の計算が複雑になります。
これらの断面はフランジとウェブの組み合わせで構成されるため、各部の寸法を個別に考慮する必要があるためです。

実務では、JIS規格のハンドブックや鋼材メーカーのカタログに掲載されている断面性能表から直接数値を参照する方が効率的です。
たとえば、JIS G 3192（熱間圧延形鋼の形状・寸法・質量及びその許容差）には、各種形鋼の断面係数が一覧で掲載されています。

I形鋼・H形鋼の断面係数

建築構造や橋梁、産業機械のフレームで広く使われるI形鋼（H形鋼）は、曲げに対して非常に効率的な断面形状です。
フランジ（上下の横板）を中立軸から遠い位置に配置し、ウェブ（中央の縦板）でフランジ同士を繋ぐことで、少ない材料で高い断面係数を実現しています。

I形鋼の強軸回り（ウェブに平行な方向の曲げ）の断面二次モーメントは、フランジとウェブに分けて平行軸の定理で求めます。
ここでは、近似的に使われる実用公式を紹介します。

全高 H、フランジ幅 B、フランジ厚 t_f、ウェブ厚 t_w のI形断面に対して、強軸回りの断面係数の近似式は次のとおりです。

$Z \approx \dfrac{BH^2}{6} - \dfrac{(B - t_w)(H - 2t_f)^2}{6H} \times H$

ただし、この近似式はフランジとウェブの接合部の形状（フィレット半径）を考慮していません。
正確な値が必要な場合は、JIS規格表の断面性能表を参照してください。

たとえば、JIS規格のH形鋼 H200×100×5.5×8（全高200mm、フランジ幅100mm、ウェブ厚5.5mm、フランジ厚8mm）の断面係数は次のとおりです。

強軸回り断面係数：Z_x ≒ 184 cm³（= 184,000 mm³）
弱軸回り断面係数：Z_y ≒ 26.7 cm³（= 26,700 mm³）

強軸回りと弱軸回りで断面係数に約7倍もの差があることに注目してください。
H形鋼は、曲げの方向を間違えると強度が激減します。

設計時には、主荷重の方向と部材の向き（強軸・弱軸）の関係を必ず確認しましょう。
この確認を怠ると、設計上の安全率がまったく確保できなくなる恐れがあります。

5. 断面係数の求め方（計算例）

ここでは、断面係数の求め方を具体的な計算例で確認します。
基本的な断面から複合断面まで、Step 形式で手順を示しますので、ご自身の計算に応用してみてください。

計算例1：長方形断面の断面係数

幅 b = 50 mm、高さ h = 100 mm の長方形断面について断面係数を求めます。

Step 1：公式を確認する

長方形断面の断面係数の公式は次のとおりです。

$Z = \dfrac{bh^2}{6}$

Step 2：数値を代入する

幅 b = 50 mm、高さ h = 100 mm を代入します。

$Z = \dfrac{50 \times 100^2}{6} = \dfrac{50 \times 10{,}000}{6} = \dfrac{500{,}000}{6}$

Step 3：結果を求める

$Z \approx 83{,}333 \text{ mm}^3$

この断面係数の値を使えば、曲げモーメント M が与えられたときの最大曲げ応力を即座に求めることができます。
たとえば曲げモーメントが M = 1,500 N·m = 1,500,000 N·mm の場合、最大曲げ応力は σ = 1,500,000 / 83,333 ≒ 18.0 MPa となります。

計算例2：中空円断面の断面係数

外径 D = 60 mm、内径 d = 40 mm の中空円断面について断面係数を求めます。
このような断面は、構造用パイプや中空シャフトで一般的に使われています。

Step 1：公式を確認する

中空円断面の断面係数の公式は次のとおりです。

$Z = \dfrac{\pi(D^4 - d^4)}{32D}$

Step 2：各項を計算する

まず D⁴ と d⁴ をそれぞれ計算します。

$D^4 = 60^4 = 12{,}960{,}000 \text{ mm}^4$

$d^4 = 40^4 = 2{,}560{,}000 \text{ mm}^4$

差を求めます。

$D^4 - d^4 = 12{,}960{,}000 - 2{,}560{,}000 = 10{,}400{,}000 \text{ mm}^4$

Step 3：断面係数を求める

$Z = \dfrac{\pi \times 10{,}400{,}000}{32 \times 60} = \dfrac{32{,}672{,}564}{1{,}920} \approx 17{,}017 \text{ mm}^3$

参考として、同じ外径 60 mm の中実円断面の断面係数も計算してみましょう。

$Z_{\text{中実}} = \dfrac{\pi \times 60^3}{32} = \dfrac{678{,}584}{32} \approx 21{,}206 \text{ mm}^3$

両者を比較すると、興味深い結果が得られます。

中空にすることで断面積は次のように変化します。

中実円の断面積：π × 60² / 4 ≒ 2,827 mm²
中空円の断面積：π × (60² − 40²) / 4 ≒ 1,571 mm²
断面積の削減率：(2,827 − 1,571) / 2,827 ≒ 44 %

一方、断面係数の変化は次のとおりです。

断面係数の低下率：(21,206 − 17,017) / 21,206 ≒ 20 %

断面積を 44 % も削減しながら、断面係数の低下はわずか 20 % にとどまっています。
これが、パイプ構造が軽量かつ高強度である理由のひとつです。

材料を中立軸の近くから取り除いても、曲げ強度にはあまり影響しないという原理が、ここに数値として表れています。

計算例3：T形断面の断面係数（組合せ断面）

実務ではT形断面やL形断面など、単純な公式だけでは求められない断面に遭遇することもあります。
ここでは、フランジ幅 100 mm × 厚さ 10 mm、ウェブ高さ 90 mm × 厚さ 10 mm のT形断面を例に解説します。

Step 1：図心（中立軸位置）を求める

T形断面は非対称なので、まず中立軸の位置を計算する必要があります。
底面を基準にとり、フランジとウェブに分けて図心を求めます。

ウェブ（下部）：面積 A₁ = 90 × 10 = 900 mm²、図心位置 y₁ = 45 mm（底面から）
フランジ（上部）：面積 A₂ = 100 × 10 = 1,000 mm²、図心位置 y₂ = 95 mm（底面から）

全体の図心位置は次のように求められます。

$\bar{y} = \dfrac{A_1 y_1 + A_2 y_2}{A_1 + A_2} = \dfrac{900 \times 45 + 1{,}000 \times 95}{900 + 1{,}000} = \dfrac{40{,}500 + 95{,}000}{1{,}900} \approx 71.3 \text{ mm}$

底面から約 71.3 mm の位置に中立軸があることがわかりました。

Step 2：断面二次モーメントを求める

平行軸の定理を使って、全体の断面二次モーメントを計算します。
各部の自己断面二次モーメントと、中立軸からのずれ分を加算します。

ウェブ（10 × 90 の長方形）：自己 I₁ = 10 × 90³ / 12 = 607,500 mm⁴
中立軸からのずれ：d₁ = 71.3 − 45 = 26.3 mm
移動分：A₁ × d₁² = 900 × 26.3² = 622,521 mm⁴

フランジ（100 × 10 の長方形）：自己 I₂ = 100 × 10³ / 12 = 8,333 mm⁴
中立軸からのずれ：d₂ = 95 − 71.3 = 23.7 mm
移動分：A₂ × d₂² = 1,000 × 23.7² = 561,690 mm⁴

全体の断面二次モーメントは次のようになります。

$I = (607{,}500 + 622{,}521) + (8{,}333 + 561{,}690) = 1{,}800{,}044 \text{ mm}^4$

Step 3：断面係数を求める

T形断面は非対称なので、上縁と下縁で断面係数が異なります。

下縁までの距離：y_下 = 71.3 mm
上縁までの距離：y_上 = 100 − 71.3 = 28.7 mm

$Z_{\text{下}} = \dfrac{1{,}800{,}044}{71.3} \approx 25{,}247 \text{ mm}^3$

$Z_{\text{上}} = \dfrac{1{,}800{,}044}{28.7} \approx 62{,}719 \text{ mm}^3$

強度評価では、断面係数が小さい方（Z_下 ≒ 25,247 mm³）を使います。
こちらの縁で応力が最大になるためです。

このように、非対称断面では上縁と下縁で2つの断面係数を計算し、小さい方を設計の基準値として採用する必要があります。
対称断面（長方形や円形）にはない注意点ですので、覚えておきましょう。

6. 曲げ応力と断面係数の関係

断面係数の最も重要な用途は、曲げ応力の計算です。
ここでは、曲げ応力がどのように発生し、断面係数がどのように関わるかを解説します。

曲げ応力の分布

梁に曲げモーメント M が作用すると、断面内部には次のような応力分布が生じます。

中立軸の位置では応力はゼロです
中立軸から離れるほど応力は大きくなります（直線的に増加します）
断面の上縁と下縁で応力は最大になります
片方が圧縮、もう片方が引張という対称的な分布を示します

この応力分布は、弾性範囲内では直線分布（三角形分布）になります。
これは材料力学の基本仮定（平面保持の仮定）から導かれる結果です。

任意の位置 y での曲げ応力は次の式で表されます。

$\sigma = \dfrac{M \cdot y}{I}$

断面の最も外側（y = y_max）での最大曲げ応力は次のとおりです。

$\sigma_{\max} = \dfrac{M \cdot y_{\max}}{I} = \dfrac{M}{Z}$

ここで Z = I / y_max を断面係数と呼んでいます。
断面係数は、曲げ応力の計算式を簡潔に書くために導入された量であるとも言えます。

設計者にとっては、わざわざ断面二次モーメント I と距離 y_max を別々に求めなくても、断面係数 Z だけで最大応力が直接計算できるのが大きな利点です。

設計への応用：必要断面係数の逆算

実務では、曲げ応力が材料の許容応力以下となるように断面寸法を決定します。
この手順を「必要断面係数の逆算」と呼びます。

許容応力を σ_a、作用する最大曲げモーメントを M とすると、必要な断面係数は次の式で求められます。

$Z_{\text{必要}} \geq \dfrac{M}{\sigma_a}$

具体例で確認しましょう。
次の条件で必要断面係数を求めます。

曲げモーメント M = 5,000 N·m（= 5,000,000 N·mm）
材料：一般構造用圧延鋼材 SS400（引張強さ 400 MPa）
許容応力 σ_a = 150 MPa（安全率を考慮した値）

必要断面係数を計算します。

$Z_{\text{必要}} \geq \dfrac{5{,}000{,}000}{150} = 33{,}333 \text{ mm}^3$

この値を満たす断面寸法を、前述の公式一覧から逆算します。
長方形断面で高さ h = 100 mm とした場合、必要な幅 b は次のとおりです。

$b \geq \dfrac{6Z}{h^2} = \dfrac{6 \times 33{,}333}{100^2} = 20.0 \text{ mm}$

幅 20 mm 以上あれば強度条件を満たすことがわかりました。
ただし、これはあくまで曲げ応力のみの検討結果です。

実際の設計では、この後にたわみの検討（断面二次モーメントを用いた計算）や、せん断応力の検討、座屈の検討なども必要になります。
断面係数による強度チェックは、設計プロセスの最初の一歩として位置づけられます。

応力の基礎知識については、以下の記事で詳しく解説しています。

instant.engineer

塑性断面係数とは

ここまで解説してきた断面係数は、正確には「弾性断面係数」と呼ばれるものです。
応力が弾性範囲内にあること、つまり応力分布が直線的であることを前提としています。

これに対して、塑性断面係数 Z_p という量も存在します。
塑性断面係数は、断面の全体が降伏応力に達した状態（完全塑性状態）で定義されます。

長方形断面の場合、塑性断面係数は次のとおりです。

$Z_p = \dfrac{bh^2}{4}$

弾性断面係数 Z = bh²/6 と比較すると、Z_p / Z = 6/4 = 1.5 となります。
この比（Z_p / Z）は「形状係数」と呼ばれ、長方形断面では 1.5 です。

塑性断面係数は、建築構造における保有耐力計算や崩壊荷重の算定で使われます。
機械設計では弾性範囲内での設計が基本のため、通常の断面係数（弾性断面係数）を使うことがほとんどです。

形状係数の値は断面形状によって異なります。
円形断面では形状係数は約 1.70、I形断面では 1.10〜1.20 程度です。

I形断面の形状係数が 1 に近いということは、弾性限界と塑性限界の差が小さいことを意味します。
つまり、I形断面は弾性設計の段階で断面の能力をほぼ使い切っているということであり、効率的な断面形状であることの裏付けとなっています。

7. 実務での断面係数の活用ポイント

ここまで断面係数の理論的な側面を中心に解説してきました。
このセクションでは、設計の現場で断面係数をどのように活用するか、実務的な観点からポイントを整理します。

高さ方向の寸法を優先する

長方形断面の断面係数は bh²/6 です。
高さ h は2乗で効くため、断面係数を増やすには幅 b よりも高さ h を大きくする方が効率的です。

これは建築構造でH形鋼が多用される理由のひとつでもあります。
ウェブ（中央の縦板）で高さを稼ぎ、フランジ（上下の横板）で応力を受け持つという合理的な構造になっています。

同様に、トラス構造でも、部材を三角形に組み合わせて高さを確保することで、個々の部材に作用する曲げモーメントを低減しています。
断面係数の観点からも、高さ方向を確保する設計は極めて合理的です。

機械設計でもリブ（補強用の突起）を設ける場合は、リブの高さ方向を曲げ方向に合わせるのが基本です。
リブの高さを2倍にすれば、断面係数は（その分だけ）4倍に増加します。

中空断面の活用

前述の計算例で示したように、中空断面は中実断面に比べて材料を大幅に削減できます。
それにもかかわらず、断面係数の低下は比較的小さく抑えられます。

この原理は、次のように理解できます。
曲げ応力は中立軸から離れるほど大きくなるため、材料は中立軸から遠い位置に配置する方が効率的です。

中実断面では、中立軸付近にも材料がありますが、この部分は曲げ応力が小さいため貢献度が低いのです。
中空にしてこの部分を取り除いても、断面係数はあまり減りません。

軽量化が求められる構造物では、パイプ材や角パイプ材が積極的に採用されています。
ただし、中空断面は局部座屈に対する注意が必要です。

肉厚が薄すぎると、圧縮側のフランジや壁面が局部的に座屈する恐れがあります。
一般的な目安として、外径に対する肉厚の比（D/t 比）が過大にならないよう管理します。

非対称断面への注意

T形断面やL形断面、溝形鋼のような非対称断面では、中立軸から上縁までの距離と下縁までの距離が異なります。
このため、上縁と下縁でそれぞれ異なる断面係数を持つことになります。

計算例3のT形断面で見たように、非対称断面では小さい方の断面係数が設計の支配要因になります。
引張側と圧縮側のそれぞれについて断面係数を計算し、応力が大きくなる方を基準に強度評価を行いましょう。

また、非対称断面には曲げとねじりが連成するという特性もあります。
荷重がせん断中心を通らない場合、曲げだけでなくねじりも同時に発生します。

このような場合の解析は複雑になるため、FEM解析ツールを活用するのが実務的です。
CAE解析の要素サイズと収束判定も参考にしてください。

カタログからの断面選定手順

規格品の鋼材を使用する場合、断面係数を用いた選定は次の手順で行います。

まず、作用する最大曲げモーメント M と使用する材料の許容応力 σ_a から、必要断面係数 Z_req = M / σ_a を計算します。
次に、鋼材メーカーのカタログや JIS 規格の断面性能表を開き、Z_req 以上の断面係数を持つ断面を探します。

候補が複数ある場合は、質量（コスト）、断面寸法（スペースの制約）、入手性（在庫の有無）を総合的に判断して最適な断面を選びます。
一般的には、必要断面係数に対して 10〜20 % 程度の余裕を持たせた断面を選定することが多いです。

選定後は、断面二次モーメントを用いたたわみの検証、せん断応力の検証、そして座屈の検証を忘れずに行いましょう。
断面係数による曲げ応力の検討は、設計検証プロセスの最初のステップに過ぎないためです。

安全率の考慮

実務では、計算上の必要断面係数に安全率を乗じて設計します。
安全率は材料の種類や荷重条件によって異なりますが、一般的な目安は以下のとおりです。

静荷重の場合：安全率 2〜4
繰返し荷重の場合：安全率 3〜8
衝撃荷重の場合：安全率 5〜15

安全率が大きいほど安全ですが、その分だけ部材は大きく重くなります。
コストと安全性のバランスが、設計者の腕の見せ所です。

繰返し荷重の場合は、断面係数で求めた応力が許容値以下であっても、疲労破壊に至る可能性があります。
疲労設計とS-N線図についても理解しておくと、より安全な設計が可能になります。

実際の設計では、荷重の不確定性、材料のばらつき、製造精度、使用環境（温度・腐食など）なども考慮する必要があります。
断面係数による手計算はあくまでも概略設計の段階であり、最終的な判断にはFEM解析や実験による検証を組み合わせることが望ましいでしょう。

応力集中との関係

断面係数で求められる曲げ応力は、「均一な断面が続く」という前提に基づく公称応力です。
実際の部材には穴、溝、段差、フィレットなどの形状変化があり、これらの部位では応力が局所的に増大します。

この現象を応力集中と呼び、応力集中係数 K_t を用いて次のように評価します。

$\sigma_{\text{実際}} = K_t \times \dfrac{M}{Z}$

応力集中係数は形状によって異なり、一般的に 1.5〜3.0 程度の値をとります。
設計段階で応力集中部の存在を認識し、必要に応じて断面係数の余裕を大きくとることが重要です。

応力集中係数の詳細については、応力集中係数の解説記事を参照してください。

よくある設計ミスと対策

断面係数を使った設計で、実務上よく見られるミスを整理しておきます。

ミス1：単位の不整合
曲げモーメントを N·m で計算し、断面係数を mm³ のまま割り算してしまうケースです。
N·m を N·mm に変換（×1,000）するか、mm³ を m³ に変換（×10⁻⁹）する必要があります。

この単位ミスは結果が3桁ずれるため、気づかないと致命的な設計エラーになります。
計算のたびに単位を明記する習慣をつけましょう。

ミス2：荷重方向と断面の向きの不一致
前述のH形鋼の例で見たように、同じ断面でも荷重方向によって断面係数は大幅に変わります。
特にI形鋼やチャンネル鋼のような非正方形断面では、強軸と弱軸を取り違えると致命的です。

ミス3：非対称断面で大きい方の断面係数を使う
T形断面やL形断面で、上縁と下縁の断面係数のうち大きい方を使ってしまうミスです。
強度評価では小さい方（=応力が最大となる側）を使う必要があります。

ミス4：支持条件の誤認による曲げモーメントの過小評価
断面係数の計算自体は正しくても、入力となる曲げモーメントの算出が間違っていれば設計は成立しません。
片持ち梁と単純支持梁では同じ荷重でも最大曲げモーメントが異なりますので、支持条件を正確に把握することが前提です。

FEM解析との使い分け

断面係数を用いた手計算と FEM（有限要素法）解析は、設計プロセスにおいて異なる役割を担います。

手計算の利点は、短時間で概略の断面寸法を決定できることです。
荷重条件がシンプルで断面が均一な部材であれば、手計算だけで十分な精度の設計が可能です。

一方、以下のような場合にはFEM解析が必要になります。

断面形状が途中で変化する部材（テーパー梁、段付き軸など）
複数方向の荷重が同時に作用する場合
応力集中部の正確な応力分布を知りたい場合
座屈や振動特性の評価が必要な場合
組立構造物全体の応力解析が必要な場合

推奨される設計フローは、まず断面係数による手計算で断面寸法の目安をつけ、その後にFEM解析で詳細検証を行うという二段階アプローチです。
手計算の段階で大まかな寸法が決まっていれば、FEM解析のモデリング作業も効率的に進められます。

また、せん断力と曲げモーメントの関係については、以下の記事で詳しく解説しています。

instant.engineer

8. まとめ

本記事では、断面係数の定義から公式一覧、計算例、そして断面二次モーメントとの違いまでを体系的に解説しました。

断面係数は Z = I / y で定義され、曲げ応力を σ = M / Z でシンプルに求められる実務的な量です。
部材の断面形状を選定する際の最も基本的な指標として、材料力学や構造設計のあらゆる場面で活用されています。

本記事で解説した要点を振り返ります。

断面係数は「曲げに対する断面の強さ」を表す量であり、単位は mm³（長さの3乗）です
断面二次モーメント I は「たわみ計算」に、断面係数 Z は「応力計算」に使い分けます
長方形断面では高さ h の2乗が効くため、幅よりも高さを優先すると効率的です
中空断面は材料を44%削減しても断面係数の低下は20%程度に抑えられます
非対称断面では上縁・下縁でそれぞれ断面係数が異なり、小さい方で強度評価を行います
応力集中がある部位では、断面係数から求めた応力に応力集中係数 K_t を掛ける必要があります

また、設計上の判定は「強度」と「剛性」の両方を満たす必要があります。
断面係数で曲げ応力が許容値以下であることを確認した後、断面二次モーメントでたわみが規定値以内であることを必ず検証しましょう。

設計の現場では、まず断面係数で概略の断面寸法を決め、その後にFEM解析で応力集中や座屈を詳細に検討するという二段階アプローチが一般的です。
断面係数の基本をしっかり理解しておくことが、合理的な構造設計への第一歩となります。
