単相三線式とは？100Vと200Vの仕組みと計算

「同じ分電盤から、100Vのコンセントと200Vのエアコンが両方とれるのはなぜだろう」

その答えが、本記事のテーマである単相三線式です。

単相三線式とは、3本の電線で100Vと200Vの両方を取り出せる配電方式で、住宅からビル・工場の電灯回路まで、最も身近な電気の届け方です。

便利な反面、中性線欠相という特有の危険な事故モードをもっており、仕組みの理解が安全に直結します。

本記事では、単相三線式の仕組みと電圧の取り出し方から、中性線電流の計算、設備不平衡率、中性線欠相の危険性と保護、他の配電方式との比較までを、計算例と表を交えて体系的に解説します。

1. 単相三線式とは｜3本の電線で100Vと200Vを届ける

単相三線式とは、2本の電圧線と1本の中性線、計3本の電線で電気を送る配電方式です。

単相3線式、略して単3（たんさん）とも呼ばれます。

1-1. 3本の電線の役割

3本の電線は、それぞれ役割が異なります。

両端の2本が電圧線（L1・L2）、真ん中の1本が中性線（N）です。

電圧線と中性線の間からは、それぞれ100Vが取り出せます。
電圧線どうしの間からは、200Vが取り出せます。

つまり1組の引込線で、100V用と200V用の2種類の電圧をまかなえるのです。
コンセントや照明は100V、エアコンやIHクッキングヒーターは200Vという使い分けが可能になります。

3本のうち中性線は、接地（アース）された特別な電線です。
この中性線の存在が、単相三線式のすべての特徴を生み出しています。

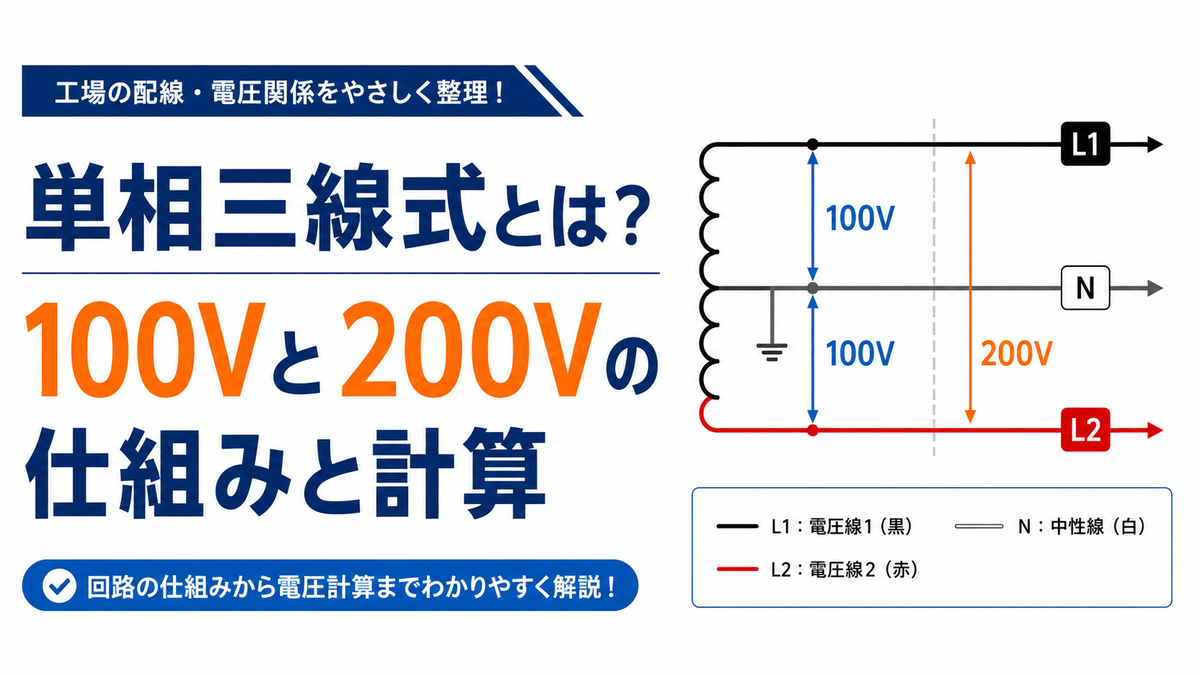

1-2. 電圧の正体は変圧器の中間タップ

100Vと200Vが同時に取れる仕組みは、電柱の上の変圧器にあります。

柱上の変圧器は、6,600Vの高圧を200Vに降圧する単相変圧器です。

その二次巻線のちょうど真ん中から、もう1本の線を引き出しています。
この中間タップから出た線が中性線です。

巻線の端から端までは200V、端から真ん中までは半分の100Vになります。
「巻線を半分に分けて使う」だけの、とてもシンプルな仕掛けです。

中性線は変圧器のところでB種接地工事により大地につながれています。
そのため中性線はほぼ大地と同じ電位で、電圧線だけが100Vの電位をもちます。

1-3. 単相二線式に対するメリット

かつての住宅は、100Vだけの単相二線式（単2）が主流でした。

単相三線式には、単2に対して大きな利点が2つあります。

1つ目は、200V機器が使えることです。
同じ消費電力なら200V機器は電流が半分で済むため、大容量のエアコンや給湯器に適しています。

2つ目は、同じ電線で2倍の電力を送れることです。
100Vの負荷を2系統に分けて受けもつため、契約容量を大きくできます。

オール電化や大型家電の普及で、新築はほぼ単相三線式が標準になりました。
古い単2のままの建物では、契約容量の上限が引き上げられない悩みが残ります。

1-4. 工場・ビルでの位置づけ

単相三線式は、住宅だけのものではありません。

ビルや工場でも、照明・コンセント系統の標準方式として使われています。

キュービクルで受電する建物では、構内の変圧器から単相三線式の幹線が引き出されます。
電灯盤と呼ばれる分電盤を経由して、各フロアの照明・コンセントへ配られます。

一方、モータなどの動力負荷には三相3線式200Vの動力盤が使われます。
「電灯系は単3、動力系は三相」という2系統の使い分けが、構内配電の基本形です。

保全担当者が電灯盤を点検するとき、相手はほぼ確実に単相三線式です。
仕組みを知っているかどうかが、点検と事故対応の質を分けます。

2. 電圧と電流の計算

単相三線式の電気的なふるまいを、計算で確かめていきます。

鍵を握るのは、中性線に流れる電流です。

2-1. 取り出せる電圧の整理

まず、電圧の取り出し方を整理します。

線間の組み合わせは3通りあります。

接続する線	得られる電圧	主な用途
L1（電圧線）〜N（中性線）	100V	コンセント・照明
L2（電圧線）〜N（中性線）	100V	コンセント・照明
L1〜L2（電圧線どうし）	200V	エアコン・IH・大型機器

100Vの回路はL1系統とL2系統の2グループに分かれます。
分電盤の中で、各分岐回路がどちらの系統につながるかが決まっています。

200V回路は中性線を使わず、電圧線2本だけで構成されます。
「200V回路は中性線に無関係」という点は、後の不平衡の話で効いてきます。

2-2. 中性線には「差」の電流が流れる

単相三線式の最大の特徴が、中性線電流の振る舞いです。

L1系統の電流を 、L2系統の電流を とすると、中性線の電流は次のようになります。

たとえばL1側に30A、L2側に20Aの負荷がつながっているとします。
このとき中性線に流れるのは、差し引きの10Aだけです。

L1から出た電流のうち20A分は、中性線を通らずL2側の負荷を通って帰ります。
行き場のなくなった差分だけが、中性線を通って変圧器へ戻るのです。

この「差だけが流れる」性質のおかげで、中性線は電圧線より楽をしています。
同じ電力を単相二線式で送る場合に比べ、電線全体の損失も小さくなります。

2-3. 平衡していれば中性線電流はゼロ

L1系統とL2系統の負荷がぴったり同じなら、中性線電流はゼロになります。

30Aと30Aなら、差し引きゼロという計算です。

これは、節点に流れ込む電流の和はゼロというキルヒホッフの法則（電流則）から導かれる結果です。
中性点では、L1から来た電流とL2へ向かう電流が打ち消し合います。

負荷が平衡した単相三線式は、実質的に200Vの単相二線式として働きます。
これが理想状態で、設計も運用もこの平衡を目指します。

逆に、不平衡が大きいほど中性線電流が増え、損失と電圧の偏りが生じます。
「単3はバランスが命」という現場の合言葉は、この計算に根ざしています。

2-4. 電圧降下でも有利

単相三線式は、電圧降下の面でも優れています。

負荷が平衡していれば、中性線に電流が流れないからです。

電圧降下は、電流が流れる電線の抵抗で生じます。
中性線の分の降下がなくなるため、片道1本分の降下だけで済みます。

内線規程の簡易式でも、単相二線式の係数35.6に対し、単相三線式は半分の17.8です。
同じ太さ・同じ距離なら、電圧降下は単2の半分になります。

電線を節約しながら、電圧品質では有利という、よくできた方式です。
ただしこの利点は、平衡が保たれていることが前提条件です。

2-5. 送れる電力が2倍になる理由

単相三線式が単相二線式の2倍の電力を送れることも、計算で確かめられます。

仮に、1本の電線に安全に流せる電流を30Aとします。

単相二線式では、100V×30A＝3kWが送れる電力の上限です。
単相三線式では、L1系統とL2系統がそれぞれ100V×30A＝3kWを受けもてます。

合計すると6kWとなり、同じ太さの電線で2倍の電力を送れる計算です。
平衡していれば中性線には電流が流れないため、3本目の電線が足を引っ張ることもありません。

これを200V側から見れば、200V×30A＝6kWという1つの単相回路とも解釈できます。
「電圧2倍で同じ電流なら電力2倍」という関係が、単3の経済性の正体です。

3. 不平衡と設備不平衡率

単相三線式の設計では、L1系統とL2系統の負荷バランスを管理します。

その指標が、内線規程に定められた設備不平衡率です。

3-1. 不平衡が引き起こす問題

負荷の偏りは、3つの問題を引き起こします。

1つ目は、中性線電流の増加による損失の増加です。

2つ目は、電圧の偏りです。
重い系統の電圧は下がり、軽い系統の電圧は上がる方向にずれます。

3つ目は、設備利用率の低下です。
片側の系統だけが先に容量いっぱいになり、もう片側が余ってしまいます。

偏った片側だけでブレーカー容量に達すると、全体としては余力があるのに遮断されることもあります。
不平衡は「もったいない」と「危ない」の両方を招くのです。

3-2. 設備不平衡率の定義と限度値

内線規程では、不平衡の限度を設備不平衡率で定めています。

単相三線式の場合、計算式と限度値は次のとおりです。

この値を、原則として40%以下にすることと定められています。
分子は「L1〜N系統とL2〜N系統の負荷設備容量の差」、分母は「全負荷設備容量の半分」です。

200V負荷（L1〜L2間）は両系統に均等にかかるため、差の計算には影響しません。
総負荷には含める点だけ注意してください。

なお三相3線式の設備不平衡率は、原則30%以下と別の値が定められています。
方式ごとに限度値が違うことも、あわせて覚えておきましょう。

3-3. 設備不平衡率の計算例

具体的な数値で計算してみます。

L1〜N間に3kVA、L2〜N間に1.5kVA、L1〜L2間（200V）に2kVAの負荷がある場合です。

設備不平衡率は約46.2%となり、限度の40%を超えてしまいました。
このままでは内線規程に適合しないため、負荷の振り分けを見直します。

L1系統の負荷のうち0.5kVAをL2系統へ移すと、3対1.5が2.5対2.0になります。
再計算すると(2.5−2.0)÷3.25×100≒15.4%となり、余裕をもって適合します。

このように、分岐回路の振り分け変更だけで不平衡率は大きく改善できます。
計算式は単純なので、分電盤の回路表を前に一度試してみてください。

3-4. バランスよく振り分ける実務

不平衡率の管理は、設計時の回路振り分けから始まります。

分岐回路の負荷容量を拾い、L1系統とL2系統が同程度になるよう配置します。

運用が始まってからは、実際の電流バランスの確認が有効です。
クランプメータでL1・L2・Nの3線の電流を測れば、現状のバランスが一目で分かります。

中性線に大きな電流が常時流れていたら、不平衡が進んでいるサインです。
使い方の変化（機器の増設・レイアウト変更）で、設計時のバランスは崩れていくものです。

増設のたびに「どちらの系統につなぐか」を意識するだけで、バランスは保てます。
電気室の点検項目に、3線の電流測定を入れておくことをおすすめします。

4. 中性線欠相｜単相三線式で最も危険な事故

単相三線式には、特有の重大事故があります。

それが、中性線が切れる中性線欠相です。

4-1. 中性線が切れると何が起こるか

中性線欠相とは、3本のうち中性線だけが断線や接触不良で切れてしまう状態です。

このとき、100Vの回路に異常な電圧がかかります。

中性線が切れると、L1系統の負荷とL2系統の負荷が直列につながった形になります。
その直列回路の両端に、200Vがそのままかかるのです。

200Vは、2つの系統の負荷の大きさに応じて分圧されます。
つまり各系統の電圧は100Vではなくなり、負荷バランスしだいで大きく偏ります。

結果として、片方の系統には100Vを大きく超える電圧がかかります。
つながっている家電や機器が、次々と壊れる重大事故に発展します。

4-2. 分圧の計算例｜軽い側に過電圧がかかる

どちらの系統に過電圧がかかるのかを、計算で確かめます。

L1系統に1kWの機器（抵抗10Ω相当）、L2系統に200Wの機器（抵抗50Ω相当）がつながっているとします。

中性線欠相時、200Vは抵抗の比で分圧されます。
これはオームの法則による直列回路の分圧計算そのものです。

L2系統（軽負荷側）には約167V、L1系統には残りの約33Vがかかります。
抵抗の大きい側、つまり消費電力の小さい側に高い電圧が集中するのです。

「電気をあまり使っていない部屋の機器ほど壊れる」という、直感に反する結果になります。
欠相事故の被害が広範囲かつ気まぐれに見えるのは、この分圧のメカニズムのためです。

4-3. 欠相の主な原因

中性線欠相は、どこで起こるのでしょうか。

代表的な原因は、接続部の劣化と工事ミスです。

引込線の接続点や分電盤の端子で、ねじの緩みや圧着不良があると接触不良が進みます。
長年の振動や熱サイクルで、ある日突然導通が切れるのです。

リフォームや盤交換の工事で、中性線の結線を誤るケースもあります。
活線状態での作業中に、一時的に中性線が浮くだけでも被害は発生します。

電力会社側の引込線が、強風や雪の重みで断線する例もあります。
「自分の設備に原因がなくても起こり得る事故」と認識しておくべきです。

4-4. 中性線欠相保護付き遮断器

中性線欠相への備えとして、専用の保護機能をもつ遮断器があります。

中性線欠相保護付き漏電遮断器と呼ばれる製品です。

内部で中性線の電圧を監視し、欠相による異常電圧を検出すると回路を遮断します。
機器が壊れる前に、電源ごと切り離してくれるのです。

住宅用の主幹ブレーカーでは、この保護付きが標準的になっています。
古い分電盤を更新するときは、欠相保護付きを選ぶのが現在の定石です。

また、中性線には単独のヒューズや開閉器を入れてはいけないという原則があります。
中性線だけが先に切れる構成は、欠相事故を自ら作り込むことになるからです。

4-5. 欠相事故が起きたときの症状と対応

中性線欠相には、特徴的な前兆症状があります。

代表例が、照明の明るさの異常です。

片方の系統の照明が異様に明るくなり、もう片方が暗くなったら欠相を疑ってください。
過電圧側では白熱電球が切れ、電子機器から異臭や異音が出ることもあります。

症状に気づいたら、ためらわず主幹ブレーカーを切って全回路を停止します。
通電を続けるほど、壊れる機器が増えていくからです。

その後、電気工事店や電気主任技術者、引込線側が疑わしければ電力会社へ連絡します。
原因箇所が特定・修復されるまで、再投入してはいけません。

「複数の機器が同時におかしくなったら欠相」という知識だけでも、被害は大きく減らせます。
家庭でも職場でも、ぜひ覚えておいてほしい対応です。

5. 分電盤とブレーカーの実務知識

単相三線式の理解は、分電盤の取り扱いで実を結びます。

実務で役立つポイントを整理します。

5-1. 分電盤の中の単相三線式

住宅やビルの分電盤には、3本の母線が通っています。

上下2本が電圧線（L1・L2）、中央が中性線（N）という配置が一般的です。

100Vの分岐ブレーカーは、L1またはL2と、Nの組み合わせで母線につながります。
200Vの分岐ブレーカーは、L1とL2の2本につながります。

分岐ブレーカーの差し込み位置や設定によって、100V用と200V用が切り替わる構造です。
エアコンの200V化工事などは、この切り替えと配線変更で行われます。

盤内を見るときは、「この回路はどの線の組み合わせか」を意識してください。
回路表とあわせて見れば、L1系統・L2系統の振り分けも読み取れます。

5-2. 主幹ブレーカーと契約容量

単相三線式の主幹には、3線を一括で開閉するブレーカーが入ります。

住宅では、契約に応じたアンペアブレーカーやリミッタが設けられることもあります。

単3の契約容量は、L1系統とL2系統の使用バランスにも影響されます。
片側に負荷が偏ると、合計では余裕があっても片側だけが上限に達するためです。

「ブレーカーがよく落ちるのに、使用量はたいしたことがない」という相談は、偏りが原因のことがあります。
その場合、分岐回路の振り分け変更だけで解決できる可能性があります。

容量アップの前に、まず3線の電流バランスを測ってみる価値があります。
測定結果しだいでは、契約変更なしで快適になるかもしれません。

5-3. 200V化のメリットと注意

単相三線式なら、200V機器の導入は配線レベルでは容易です。

200V化には、電流半減という明確なメリットがあります。

同じ消費電力なら、電圧が2倍になれば電流は半分です。
電流が半分なら、電線の発熱は4分の1になり、電圧降下も半分になります。

大容量のエアコンやEV充電器が200Vを標準とするのは、この理由です。
消費電力と電気料金は電圧では変わらない点も、誤解されやすいので押さえておきましょう。

注意点は、コンセント形状と機器の対応電圧の確認です。
100V用機器に200Vを印加すれば即故障するため、改修時の表示・確認は徹底してください。

5-4. 点検時の測定ポイント

単相三線式の健全性は、簡単な測定で確認できます。

測るのは、電圧2点と電流3点です。

電圧は、L1〜N間とL2〜N間がそれぞれ100V付近で揃っているかを見ます。
2つの電圧に大きな差があれば、不平衡の進行や中性線の接触不良を疑います。

電流は、L1・L2・Nの3本をクランプメータで測ります。
中性線電流が電圧線電流の差と一致していれば、回路は正常に機能しています。

とくに「電圧差の拡大」は、中性線欠相の前兆である可能性があります。
定期点検の数値を記録し、変化の傾向を見ることが事故の予防になります。

6. 他の配電方式との比較

最後に、単相三線式を他の方式と並べて整理します。

違いが分かると、図面や現場での判断が速くなります。

6-1. 配電方式の比較表

低圧配電で使われる主な方式を比較します。

方式	電線数	取り出せる電圧	主な用途
単相2線式	2本	100V	小規模住宅・小容量回路
単相3線式	3本	100V／200V	住宅・ビルの電灯コンセント
三相3線式	3本	200V（三相）	モータなどの動力設備
三相4線式	4本	三相＋単相（例: 415V／240V）	大規模ビルの幹線

同じ3本線でも、単相3線式と三相3線式はまったくの別物です。
「単3は100/200Vの電灯系、三相は動力系」という区別を確実にしてください。

6-2. 三相3線式との違い

三相3線式は、位相が120度ずつずれた3つの交流で電力を送る方式です。

回転磁界を作れるため、モータの駆動に適しています。

一方の単相3線式は、あくまで1つの単相交流を3本の線で分配する方式です。
3本線という見た目は似ていても、電気の中身が違います。

建物の中では、変圧器の段階で電灯用（単3）と動力用（三相）に分かれます。
盤の名前も電灯盤・動力盤と呼び分けられるのが通例です。

三相交流の仕組みと結線については、以下の記事で詳しく解説しています。

instant.engineer

6-3. 三相4線式という上位互換

大規模なビルでは、三相4線式という方式も使われます。

三相3線式に中性線を加えた、4本線の方式です。

三相の動力電圧と、各相〜中性線間の単相電圧を同時に取り出せます。
1系統の幹線で動力と電灯の両方をまかなえるため、大規模建物で効率的です。

考え方は、単相3線式の「中性線を共有して複数の電圧を取る」発想の三相版です。
単3を理解していれば、三相4線式の理解もスムーズに進みます。

中性線欠相が危険である点も、三相4線式に共通します。
中性線を大切に扱う原則は、方式を問わない鉄則です。

6-4. 方式を見分けるポイント

現場で配電方式を見分けるポイントをまとめます。

まず、引込線や幹線の電線本数を数えます。

3本なら単相3線式か三相3線式のどちらかです。
電圧を測り、線間にすべて200Vが出れば三相、100Vと200Vが混在すれば単3です。

盤の表示や回路図の記号でも判別できます。
1φ3W（単相3線）、3φ3W（三相3線）という表記が国際的な書き方です。

方式を取り違えると、測定も保護選定もすべて間違えます。
作業前の「方式確認」を、現場の習慣にしてください。

まとめ

本記事では、3本の電線で100Vと200Vを届ける「単相三線式」について、変圧器の中間タップによる仕組みから、中性線電流 の計算、設備不平衡率40%以下の基準、中性線欠相による過電圧のメカニズムと保護、他の配電方式との比較までを体系的に解説しました。

単相三線式は、負荷が平衡しているときに最も効率よく働き、電圧降下も単相2線式の半分で済みます。

一方で中性線欠相が起こると、軽負荷側の100V回路に最大200V近い過電圧がかかり、機器が広範囲に損傷します。

中性線欠相保護付き遮断器の採用と、3線の電流・電圧の定期測定が実務の備えになります。

分電盤の3本の母線が読めるようになると、電気設備の見え方が一段と立体的になります。
次に盤を開ける機会に、L1・N・L2の電圧と電流をぜひ確かめてみてください。
