ばねの種類｜コイル・板・渦巻ばね一覧と用途

自動車のサスペンションから腕時計のゼンマイ、ボールペンのノック機構に至るまで、ばねは私たちの生活のあらゆる場面で活躍している機械要素です。

機械設計において、ばねは弾性変形を利用してエネルギーを蓄積・放出する最も基本的な部品のひとつとして、欠かすことのできない存在です。

しかし、コイルばね、板ばね、皿ばね、渦巻きばねなど種類が非常に多く、それぞれの構造的特性を正しく理解しなければ、最適な選定はできません。

用途ごとに最適なタイプを選び分ける力は、機械設計者にとって必須のスキルといえます。

本記事では、ばねの種類を材料・形状・荷重方式の観点から体系的に整理し、各タイプの構造・計算式・用途を徹底解説します。

1. ばねとは？弾性を利用する機械要素
2. ばねの分類体系｜材料・形状・荷重方式
3. 圧縮コイルばねの構造と用途
4. 引張コイルばね・ねじりコイルばねの特徴
5. 板ばねの構造と用途
6. 皿ばね・波ばねの特徴と用途
7. 渦巻きばね・ぜんまいの構造と用途
8. トーションバー・ガスばね・ゴムばねの特徴
9. ばねの材料選定と設計の基本
まとめ

1. ばねとは？弾性を利用する機械要素

ばねとは、外力を受けて変形し、その外力が除かれると元の形状に戻る弾性体を利用した機械要素です。金属やゴム、空気など、弾性をもつ材料はすべてばねの素材となりえます。

ばねの歴史は古く、弓矢は人類が最初に利用したばねのひとつといわれています。金属ばねが工業的に使われ始めたのは15世紀ごろで、時計のぜんまいが初期の代表例です。産業革命以降、鉄道車両や自動車の懸架装置として急速に発展し、現代ではあらゆる産業分野で不可欠な機械要素となっています。日本のばね産業は年間出荷額が約5,000億円規模であり、自動車産業向けが全体の約50%を占めています。

ばねに関する主な日本工業規格（JIS）としては、JIS B 0103（ばね用語）、JIS B 2704（コイルばね）、JIS B 2706（皿ばね）、JIS B 2710（重ね板ばね）、JIS B 2712（ばね用ステンレス鋼線）などが制定されています。設計実務ではこれらの規格に準拠した仕様決定が基本となりますが、特殊な用途ではメーカー独自の設計指針に基づく場合もあります。

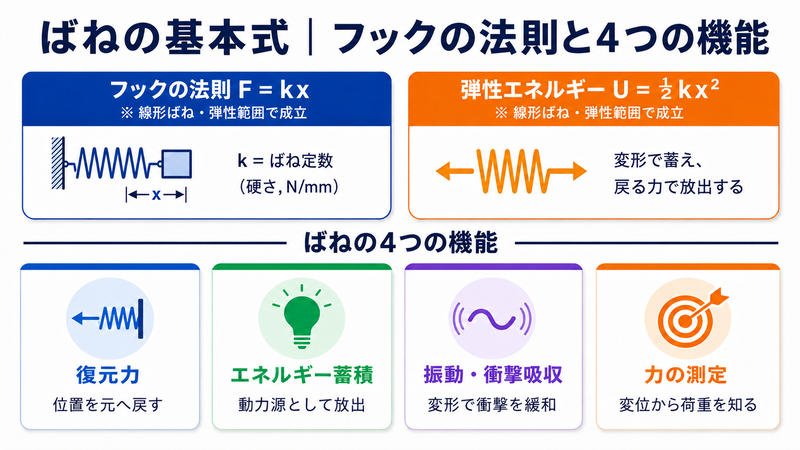

フックの法則とばね定数

ばねの最も基本的な性質は、変形量に比例した力を発生させることです。この関係はフックの法則として知られており、次の式で表されます。

$F = kx$

ここで $F$ は荷重（単位：N）、 $k$ はばね定数（単位：N/mm）、 $x$ は変位量（単位：mm）です。ばね定数が大きいほど、同じ変位に対してより大きな力が発生します。ばね定数はばねの「硬さ」を表す最も基本的なパラメータであり、材料特性と形状寸法によって決まります。

弾性エネルギー

ばねが変形する際には、弾性エネルギーが蓄積されます。蓄積されるエネルギーは次の式で計算できます。

$U = \dfrac{1}{2}kx^2$

このエネルギーの蓄積と放出こそが、ばねの本質的な機能です。荷重-変位線図において、原点からある変位までの三角形の面積が蓄積エネルギーに相当します。たとえば、ばね定数 $k = 10$ N/mmのばねを $x = 20$ mmたわませた場合、蓄積される弾性エネルギーは $U = \dfrac{1}{2} \times 10 \times 20^2 = 2{,}000$ N・mmとなります。

ばねの4つの機能

ばねが機械設計で果たす役割は、大きく4つに分類できます。

第一の機能は、復元力の発生です。変形した状態から元に戻ろうとする力を利用して、バルブの閉止やスイッチの復帰など、位置の復元を実現します。圧縮コイルばねを使ったボールペンのノック機構や、引張コイルばねを使ったドアの自動閉鎖装置がこの機能の代表例です。

第二の機能は、エネルギーの蓄積です。ゼンマイ時計やトイガンのように、ばねに蓄えたエネルギーを動力源として利用します。渦巻きばねやねじりコイルばねが、この機能を発揮する場面で多く採用されています。

第三の機能は、振動・衝撃の吸収です。自動車のサスペンションや防振マウントのように、外部からの衝撃エネルギーをばねの弾性変形で吸収し、構造物や乗員を保護します。この用途ではダンパー（減衰装置）と組み合わせて使用されることが一般的です。

第四の機能は、力の測定です。フックの法則を利用し、変位量から作用している力を測定します。ばね秤はこの原理の最もシンプルな応用例であり、荷重計やトルクレンチの内部にもばねが使われています。

なお、実際の機械設計ではこれら4つの機能が単独で利用されるとは限りません。たとえば自動車のサスペンションシステムでは、振動・衝撃の吸収（第三の機能）を主目的としつつ、車両の姿勢を一定に保つ復元力（第一の機能）も同時に利用しています。用途に応じた最適なばねの種類を選定するためには、まず求められる機能を正しく定義することが出発点となります。次章では、ばねの分類体系を整理します。

2. ばねの分類体系｜材料・形状・荷重方式

ばねの種類を体系的に理解するためには、材料・形状・荷重方式の3つの軸で分類するのが効果的です。ここでは、JIS B 0103（ばね用語）に基づいた分類体系を整理します。

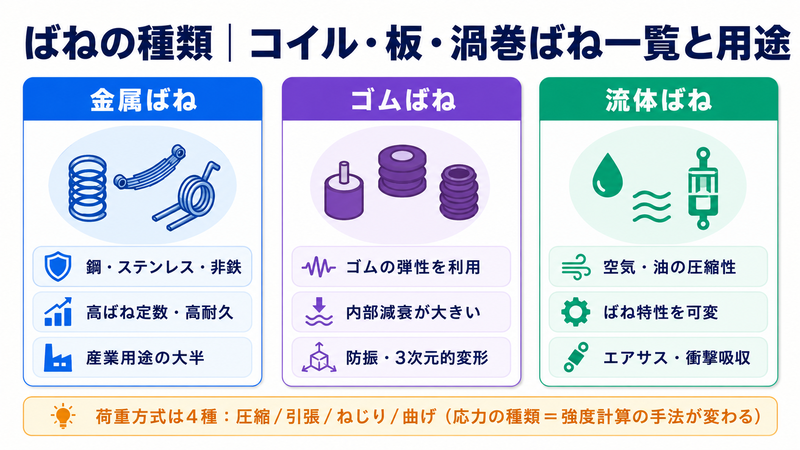

材料による分類

ばねは使用する材料によって、大きく3つに分かれます。

金属ばねは、最も広く使用されているカテゴリです。炭素鋼、合金鋼、ステンレス鋼などの鋼ばねと、りん青銅やベリリウム銅などの非鉄金属ばねに細分されます。金属ばねは高いばね定数と優れた耐久性を兼ね備えており、産業用途の大半を占めています。

ゴムばねは、ゴムの弾性を利用したばねです。防振ゴムやゴムブッシュとして、エンジンマウントや配管の支持部などで振動絶縁に活用されます。金属ばねに比べて内部減衰が大きく、振動エネルギーを熱に変換して吸収できる点が特徴です。圧縮・せん断・引張のすべての方向に弾性をもつため、3次元的な振動にも対応できます。

流体ばねは、空気や油などの流体の圧縮性を利用したばねです。空気ばねは鉄道車両やバスの懸架装置に、液体ばねはプレス機の衝撃吸収装置などに使用されます。荷重に応じてばね特性を変化させられる点が最大の利点であり、能動的な姿勢制御が可能です。

形状による分類（金属ばね）

金属ばねは形状によって、さらに細かく分類されます。形状の選択は、受ける荷重の方向と大きさ、取り付けスペース、要求される変位量によって決まります。同じ荷重を受ける場合でも、コイル状に巻いたばねと板状のばねではエネルギー蓄積の効率や減衰特性が大きく異なるため、用途に応じた最適な形状を見極めることが重要です。以下の表に主な金属ばねの種類と特徴をまとめます。

種類	形状の特徴	主な荷重方式	代表的な用途
圧縮コイルばね	線材をらせん状に巻いた形状	圧縮	サスペンション、バルブ
引張コイルばね	密着巻きコイル＋両端フック	引張	ブレーキ戻し、ばね秤
ねじりコイルばね	コイル＋両端アーム	ねじり	洗濯ばさみ、ヒンジ
重ね板ばね	複数の板材を重ねた構造	曲げ	トラック懸架装置
薄板ばね	1枚の薄い板材	曲げ	電子機器接点
皿ばね	ドーナツ状の円錐形	圧縮	ボルト締結力維持
渦巻きばね	帯材を渦巻き状に巻いた形状	ねじり	シートベルト巻取り
トーションバー	丸棒状	ねじり	スタビライザー

荷重方式による分類

ばねに作用する荷重の方向で分類すると、圧縮型・引張型・ねじり型・曲げ型の4つに分けられます。圧縮コイルばねや皿ばねは圧縮型、引張コイルばねは引張型、ねじりコイルばねやトーションバーはねじり型、板ばねは曲げ型に該当します。同じコイルばねでも、荷重方式によって内部に生じる応力の種類が異なるため、強度計算の方法も変わってきます。

荷重方式の分類を正しく理解しておくと、ばねの内部に発生する応力の種類（せん断応力か曲げ応力か）を即座に判断でき、強度計算の手法選択もスムーズになります。次章以降では、各タイプの構造と特性を詳しく解説していきます。

なお、ばねの選定においては、荷重の大きさと方向、取り付けスペース、使用環境（温度、腐食性）、要求寿命（繰り返し回数）、コストなど、多くの要素を総合的に判断する必要があります。まずは各タイプの基本特性を把握し、そのうえで具体的な設計計算に進むことが効率的なアプローチです。

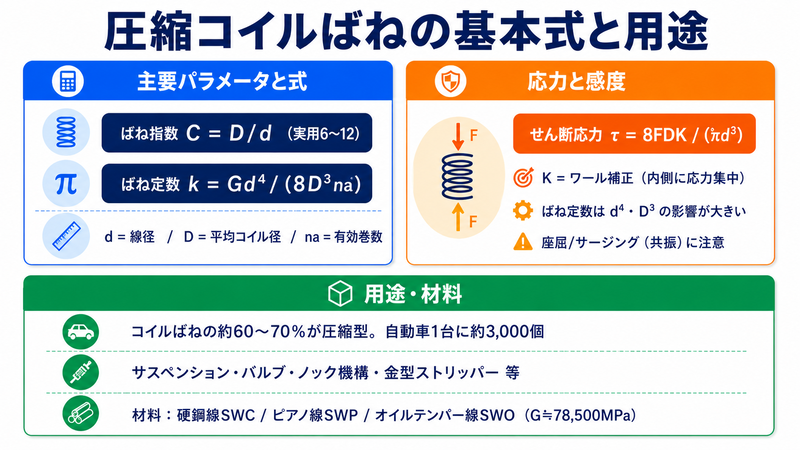

3. 圧縮コイルばねの構造と用途

圧縮コイルばねは、コイルばねの中で最も広く使用されているタイプです。軸方向に圧縮荷重を受け、その反力で復元力を発生させます。市場に流通するコイルばねの約60〜70%が圧縮タイプとされており、機械設計で最も頻繁に接するばねです。

基本構造と寸法パラメータ

圧縮コイルばねは、丸線や角線をらせん状に巻いて製造されます。主要な寸法パラメータとして、線径 $d$ 、コイル中心径 $D$ 、自由長、有効巻数 $n_a$ 、総巻数、座巻数があります。

コイル中心径と線径の比をばね指数 $C$ と呼び、次の式で定義されます。

$C = \dfrac{D}{d}$

ばね指数は一般に4〜22の範囲で設計されます。値が小さすぎると製造が困難になり内側の応力集中も大きくなります。逆に大きすぎるとコイルが座屈しやすくなり、形状の安定性が低下します。実用的には6〜12程度が最も多く採用されている範囲です。

コイルの端部処理（座巻）にはいくつかの種類があります。研削座は端面を研削加工して平坦に仕上げるもので、安定した座面が得られるため精密な用途で使用されます。クローズドエンドは端部を密着巻きにしたもの、オープンエンドは端部も等ピッチのままのものです。用途や荷重条件に応じて適切な端部形状を選定します。

ばね定数の計算

圧縮コイルばねのばね定数は、材料の横弾性係数 $G$ と寸法パラメータから次の式で計算できます。

$k = \dfrac{Gd^4}{8D^3 n_a}$

この式から、線径 $d$ を太くする、コイル径 $D$ を小さくする、有効巻数 $n_a$ を減らすことで、ばね定数が大きくなることがわかります。特に線径は4乗、コイル径は3乗で効くため、わずかな寸法変更でもばね定数が大きく変化します。設計変更時にこの感度を把握しておくことは非常に重要です。

instant.engineer

応力計算とワール補正

圧縮コイルばねに荷重が作用すると、コイル線材にはねじりせん断応力が生じます。最大せん断応力は次の式で計算されます。

$\tau = \dfrac{8FD}{\pi d^3} \times K$

ここで $K$ はワール補正係数と呼ばれ、コイルの曲率が応力分布に与える影響を補正する係数です。ばね指数 $C$ から次の式で求められます。

$K = \dfrac{4C-1}{4C-4} + \dfrac{0.615}{C}$

コイル内側は外側よりも曲率が大きいため、応力が集中します。ワール補正係数はこの応力集中を考慮するための重要な係数であり、ばね指数が小さい（コイルがきつく巻かれている）ほど補正係数は大きくなります。たとえば、ばね指数が6のとき補正係数は約1.25、指数が10のときは約1.14です。

たわみ量の計算

荷重 $F$ を受けたときの圧縮コイルばねのたわみ量は、次の式で計算できます。

$\delta = \dfrac{8FD^3 n_a}{Gd^4}$

この式はばね定数の式を変形したものであり、設計荷重に対するたわみ量を事前に算出することで、密着高さとの干渉や座屈の可能性を検討できます。

形状バリエーション

圧縮コイルばねには、円筒形以外にもさまざまな形状があります。

円錐形コイルばねは、コイル径が一端から他端に向かって徐々に小さくなる形状です。圧縮時にコイルが入れ子状に重なるため、密着高さを非常に小さくできます。スペースが限られる場面や、非線形のばね特性が求められる場面で使用されます。

樽形コイルばねは、中央部のコイル径が両端より大きい形状です。座面との接触面積が大きく安定性に優れるため、座屈しにくい特性をもちます。

鼓形コイルばねは、中央部のコイル径が両端より小さい形状です。軸方向の座屈に対して最も強い特性をもちますが、製造コストがやや高くなります。

不等ピッチコイルばねは、コイルのピッチが一様でないタイプです。圧縮量の増加に伴い密着する巻数が増えるため、非線形（漸増型）のばね特性が得られます。自動車のサスペンションでは、乗り心地と操縦安定性を両立させるために不等ピッチばねが多く採用されています。

主な用途

圧縮コイルばねの用途は非常に幅広く、自動車のサスペンションやエンジンバルブ、ベッドのマットレス、ボールペンのノック機構、工作機械の工具クランプ、金型のストリッパーなど、あらゆる産業分野で使用されています。特に自動車1台あたり約3,000個のばねが使用されているともいわれており、その大半が圧縮コイルばねです。

材料としては、汎用的な硬鋼線（SWC）からピアノ線（SWP）、オイルテンパー線（SWO-V）まで、荷重条件と寿命要件に応じた選択が可能です。横弾性係数 $G$ の一般的な値は、鋼線で約78,500MPa、ステンレス鋼線で約68,600MPaとなります。

圧縮コイルばねの設計において注意すべき現象のひとつが座屈です。自由長とコイル中心径の比（アスペクト比）が大きくなると、圧縮時にコイルが横方向にたわむ座屈が発生します。一般的な目安として、自由長がコイル中心径の約4倍を超える場合は座屈のリスクが高まるため、案内棒やハウジングによるガイドが必要となります。ガイドなしで使用する場合は、自由長をコイル中心径の3倍程度に抑えることが推奨されています。

また、高速で繰り返し荷重を受ける用途では、サージング（ばねの共振現象）にも注意が必要です。圧縮波がばね内部を伝搬する固有振動数と加振周波数が一致すると、コイルの一部が局所的に密着と離反を繰り返し、異常な応力が発生してばねの早期破損につながります。エンジンバルブスプリングでは、このサージングの防止が設計上の最大の課題のひとつとなっています。

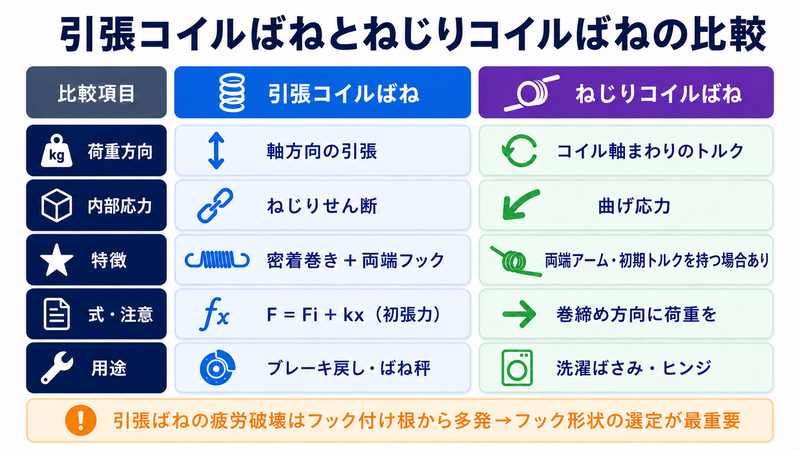

4. 引張コイルばね・ねじりコイルばねの特徴

コイルばねには、圧縮タイプのほかに引張タイプとねじりタイプがあります。それぞれ荷重の作用方向が異なり、内部応力の種類や破壊モードも異なるため、設計上の注意点も変わってきます。

引張コイルばねの構造

引張コイルばねは、軸方向に引っ張る力を受けるばねです。圧縮コイルばねとは逆方向に荷重が作用し、コイルが伸びる方向に変形します。外観上の大きな特徴は、コイルが密着巻き（ピッチゼロ）になっていることと、両端にフック（掛け部）が設けられていることです。

引張コイルばね特有の概念として、初張力 $F_i$ があります。初張力とは、コイル同士が密着した状態で保持されている内部応力に起因する力であり、この力を超えるまではばねが伸び始めません。初張力を考慮した荷重とたわみの関係は次のようになります。

$F = F_i + kx$

初張力の存在により、引張コイルばねの荷重-変位線図は原点を通らず、初張力分だけオフセットした直線となります。この初張力は密着巻き時のコイリング条件（巻き速度や張力）によって決まり、通常はばね定数の10〜30%程度の値になります。初張力の大きさは材料の種類やコイリング温度によっても変動するため、精度の高い荷重制御が求められる場面では、納入後に個別の荷重試験を実施して特性を確認することが一般的です。なお、ステンレス鋼線などの耐熱性の高い材料では、低温焼きなまし（テンパー処理）の条件が初張力に大きく影響するため、熱処理条件の管理も重要な製造上のポイントとなります。

フック形状と疲労破壊

引張コイルばねのフック形状には、丸フック、半丸フック、Uフック、Vフック、角フックなどの種類があります。フック部はコイル本体と比べて曲率が小さく、曲げとねじりの複合応力が作用するため、応力集中が生じやすい箇所です。

実際の引張コイルばねの疲労破壊は、コイル本体ではなくフック部の付け根から発生するケースが圧倒的に多くなっています。したがって、長寿命が求められる用途ではフック形状の選定と応力集中の緩和が設計上の最重要ポイントとなります。

引張コイルばねの主な用途

引張コイルばねは、自動車のドラムブレーキの戻しばね、農業機械の安全クラッチ、各種産業機器の引き戻し機構などで使用されています。また、体重計やばね秤などの計測機器、自転車のスタンド、ガレージドアのバランス機構など、身近な製品にも数多く採用されています。引張コイルばねを選定する際は、フック形状の選択が設計上の最も重要な判断事項です。フックの応力集中係数が大きいと、コイル本体の許容応力に余裕があってもフック部から早期破断するリスクがあるため、寿命要件に応じてフック形状を慎重に選ぶ必要があります。

ねじりコイルばねの構造

ねじりコイルばねは、コイル軸まわりにトルク（回転力）を受けるばねです。トーションスプリングとも呼ばれ、コイルの両端に設けた腕（アーム）に力を加えることで、回転方向の復元力を発生させます。

ねじりコイルばねのトルク $T$ は、材料の縦弾性係数 $E$ 、線径、コイル径、有効巻数、回転角 $\theta$ から次のように概算できます。

$T = \dfrac{Ed^4}{10.2Dn_a} \times \theta$

圧縮コイルばねではコイル線材にねじりせん断応力が作用するのに対し、ねじりコイルばねではコイル線材に曲げ応力が作用します。この違いは強度計算において重要であり、許容応力の設定基準も異なります。

ねじりコイルばねの主な用途

ねじりコイルばねは、洗濯ばさみやクリップ、自動車のコンソールボックスのヒンジ、電子機器のバッテリー端子、マウストラップ（罠）の動力源など、回転方向の復元力が必要な場面で幅広く使用されています。身近なところでは、ドアの自動閉鎖装置やノートパソコンの液晶ヒンジにもねじりコイルばねが使われています。ねじりコイルばねを選定する際には、使用する回転角度の範囲と要求トルクから、適切な線径・コイル径・巻数を決定します。設計上の注意点として、荷重方向はコイルを巻き締める方向に設定することが推奨されます。巻き戻す方向に荷重をかけると、コイル径が拡大して外部の部品と干渉する可能性があるためです。また、ねじりコイルばねは荷重を受けるとコイル径が変化し、同時にばねの全長（自由長）も変化するため、周囲の部品との干渉チェックが欠かせません。巻き締め方向の荷重ではコイル径が縮小し全長が伸び、巻き戻し方向の荷重ではコイル径が拡大し全長が縮みます。この寸法変化は巻数が多いほど顕著になるため、取り付けスペースの設計に十分な余裕を見込む必要があります。

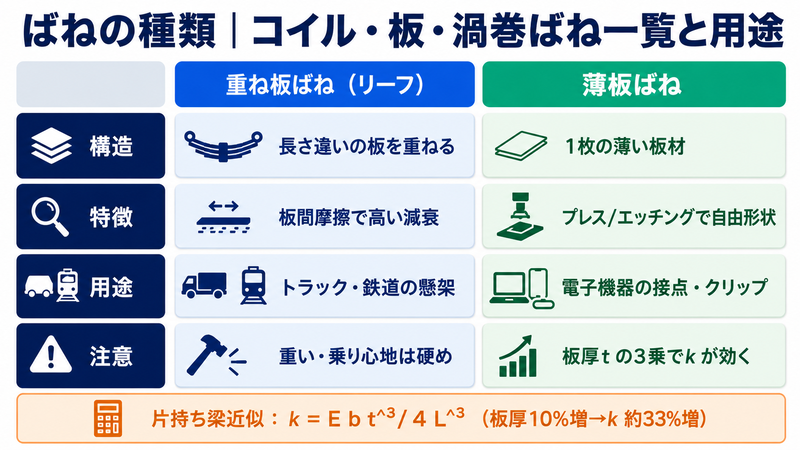

5. 板ばねの構造と用途

板ばねは、薄い板状の金属材料の曲げ弾性を利用するばねです。見た目にはコイル状のばねとは大きく異なりますが、弾性エネルギーの蓄積・放出という基本原理は同じです。板ばねは、重ね板ばねと薄板ばねの2つに大別されます。

重ね板ばね（リーフスプリング）

重ね板ばねは、長さの異なる複数の板材を重ねてセンターボルトとUボルトで固定した構造のばねです。リーフスプリングとも呼ばれ、古くから自動車や鉄道車両の懸架装置として使用されてきました。

板材同士が摩擦接触するため、振動エネルギーが摩擦熱として消費され、別途ダンパーを設けなくても高い減衰特性を発揮します。構造が単純で取り付けが容易なこと、ばねそのものが車軸の位置決めガイド機能を果たせることも大きな利点です。これらの特徴から、大型トラック、バス、トレーラー、鉄道貨車では現在でも重ね板ばねが主力の懸架方式として使用されています。

重ね板ばねの設計パラメータとしては、板幅、板厚、板長さ、板枚数が主要な因子です。板厚を増やすとばね定数が急激に上昇し（板厚の3乗に比例）、板枚数を増やすと荷重容量が増加しつつ板間摩擦による減衰も大きくなります。親板（最も長い板）の形状はアイ巻き加工が施され、シャックルを介して車体フレームに取り付けられるのが一般的です。

一方で、コイルばねに比べて重量が大きいこと、板間摩擦により乗り心地がやや硬くなることがデメリットです。乗用車ではコイルばねへの移行が進んでいますが、商用車では依然として重ね板ばねが広く使われています。近年では、GFRP（ガラス繊維強化プラスチック）製の板ばねが開発されており、従来の鋼製に比べて50〜70%の軽量化が実現されています。コルベットなどの一部スポーツカーではFRP製のモノリーフスプリング（1枚板ばね）が採用されており、軽量化と低フリクションを両立しています。

薄板ばね

薄板ばねは、1枚の薄い金属板の弾性を利用するばねです。板厚が0.05mm以下の極薄のものから数mm程度のものまであり、電子機器の接点や精密機器のクリップ、自動車のホースクランプなど、幅広い分野で使用されています。

プレス加工やエッチング加工で複雑な形状を実現できるため、設計の自由度が非常に高い点も薄板ばねの特徴です。スマートフォンのSIMカードトレイのイジェクタやカメラのシャッター機構など、精密な動作が求められる部品にも薄板ばねが採用されています。

薄板ばねの設計では、板の固定方法（片持ち梁か両端支持か）と荷重点の位置が特性を大きく左右します。片持ち梁形状では先端に集中荷重を受ける構成が一般的であり、板厚と有効長さの比率でばね定数を自在に調整できます。板幅方向にスリットを入れることで、局所的にばね定数を変化させる設計手法も広く用いられています。

板ばねの基本計算式

片持ち梁として近似した場合、板ばねの曲げ応力は次の式で計算できます。

$\sigma_b = \dfrac{6Fl}{bt^2}$

ここで $l$ は有効長さ、 $b$ は板幅、 $t$ は板厚です。たわみ量は次の式で求められます。

$\delta = \dfrac{4Fl^3}{Ebt^3}$

また、板ばねのばね定数は次のように表されます。

$k = \dfrac{Ebt^3}{4l^3}$

板厚 $t$ の3乗がばね定数に影響するため、板厚のわずかな変化がばね特性に大きく影響します。たとえば板厚が10%増加すると、ばね定数は約33%増加します。この高い感度は、製造公差の管理においても重要なポイントとなります。薄板ばねの材料としては、ばね用ステンレス鋼帯（SUS301、SUS304）、りん青銅帯（C5210）、ベリリウム銅帯（C1720）が代表的です。電子機器向けの微小ばねでは板厚が0.01mm以下のものもあり、フォトエッチング加工で高精度に製造されています。近年では、MEMS（微小電気機械システム）分野でシリコン製の板ばね構造が利用されるなど、板ばねの技術は微細加工分野にも広がっています。

instant.engineer

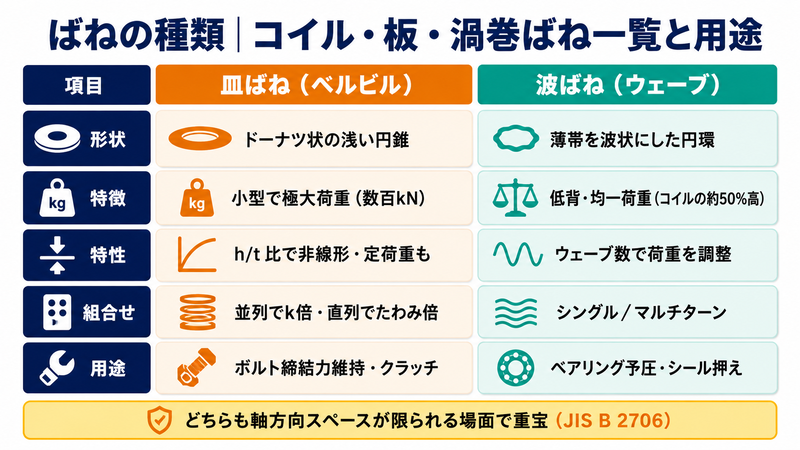

6. 皿ばね・波ばねの特徴と用途

皿ばねと波ばねは、いずれもコンパクトな形状で大きな荷重を受けられる点が共通しています。軸方向の取り付けスペースが限られる場面で特に重宝されるばねです。

皿ばねの構造と特性

皿ばねは、中央に穴の開いたドーナツ状の金属板を浅い円錐形に成形したばねです。ベルビルスプリング、ベルビルワッシャーとも呼ばれ、JIS B 2706で規格化されています。

最大の特徴は、小さなサイズで極めて大きな荷重を受けられることです。同じ荷重容量のコイルばねに比べ、軸方向のスペースを大幅に削減できます。1枚の皿ばねで数kNから数百kNの荷重を支えることが可能です。

皿ばねの荷重-たわみ特性は非線形であり、自由高さ $h$ と板厚 $t$ の比によって大きく変化します。 $h/t$ の値が約0.4以下の場合はほぼ線形の特性となりますが、 $h/t$ が約1.4を超えると負ばね定数の領域が現れ、スナップアクション（急激な反転）が生じます。 $h/t$ が約1.0のとき、一定のたわみ範囲で荷重がほぼ一定となる定荷重特性が得られます。この特性を利用して、ボルトの熱膨張による軸力変動を補償する用途に使用されます。

皿ばねの組み合わせ

皿ばねは複数枚を組み合わせてさまざまな荷重-たわみ特性を実現できます。

同じ向きに重ねる並列組み合わせでは、ばね定数が枚数倍に増加します。3枚並列なら3倍のばね定数が得られ、同じたわみで3倍の荷重を支えられます。逆向きに重ねる直列組み合わせでは、たわみ量が枚数倍に増加し、より柔らかいばね特性が得られます。並列と直列を組み合わせることで、設計の自由度はさらに広がります。

皿ばねの主な用途

皿ばねは、ボルトの締結力維持（特に高温環境でのクリープ緩み補償）、クラッチ機構のダイヤフラムスプリング、安全弁のセット荷重付与、金型のストリッパーやダイクッションなど、コンパクトかつ高荷重が求められる場面で広く使用されています。原子力発電所の配管支持装置や建築物の制振ダンパーなど、高い信頼性が要求される分野でも採用されています。皿ばねの材料としては、ばね鋼（SUP10など）のほか、高温環境ではインコネルやハステロイなどのニッケル基超合金が使用されます。JIS B 2706ではA系列（厚板タイプ）とB系列（薄板タイプ）の2系列が規格化されており、荷重条件とたわみ要件に応じて使い分けます。

波ばね（ウェーブスプリング）の特徴と用途

波ばねは、薄い金属帯を波状に成形した円環状のばねです。ウェーブスプリングとも呼ばれ、皿ばねと同様にコンパクトな形状でありながら、より均一な荷重分布と低い取り付け高さを実現できます。

波ばねの軸方向高さは、同等荷重のコイルばねの約50%程度に抑えられるため、ベアリングの予圧付与、オイルシールやメカニカルシールの押さえ、クラッチパックのバックアップ荷重など、スペースが極めて限られる場面で重宝されています。近年では、自動車のAT（自動変速機）やEV（電気自動車）の駆動系部品への採用が拡大しており、軽量化とコンパクト化に貢献しています。

波ばねには、シングルターン型とマルチターン型の2種類があります。シングルターン型は1周分の波形で構成され、ラジアルスペースが限られる場面に適しています。マルチターン型は複数の波形が螺旋状に連続した構造で、より大きなたわみ量と荷重容量を実現できます。波の数（ウェーブ数）を増やすと荷重容量が増加する一方、たわみ量は減少するため、要求仕様に応じたウェーブ数の設定が設計上の重要なポイントです。

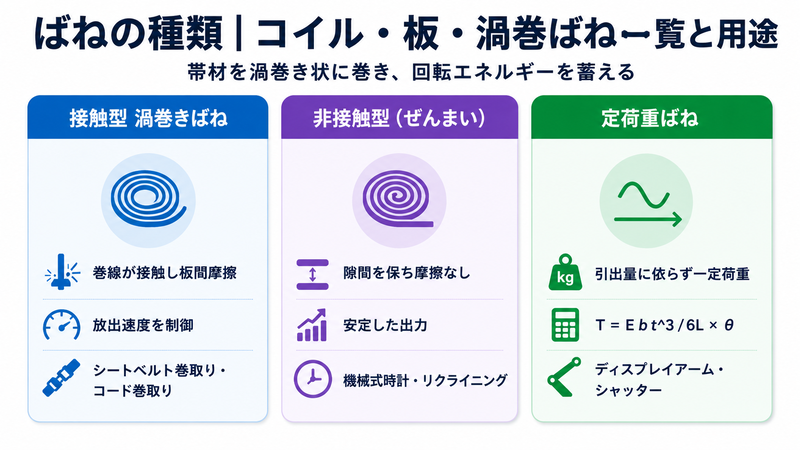

7. 渦巻きばね・ぜんまいの構造と用途

渦巻きばねは、帯状または線状の材料を渦巻き状に巻いたばねです。回転方向のエネルギー蓄積に優れ、コイルばねや板ばねとは異なる独自の用途領域をもっています。

接触型渦巻きばね

接触型渦巻きばねは、巻き線同士が互いに接触した状態で使用されるタイプです。材料には一般的に帯鋼やステンレス帯鋼が使用され、帯幅と帯厚の比率がトルク特性を大きく左右します。ばねを巻き上げると隣接するコイル同士がこすれ合い、板間摩擦が発生します。この摩擦によりエネルギーの放出速度が制御されるため、急激な巻き戻りが抑えられます。板間摩擦はエネルギーの約30〜50%を消費するため、同じ巻き上げ量でも非接触型に比べて有効エネルギーは少なくなりますが、制御された速度でエネルギーを放出できるという利点があります。

代表的な用途は、シートベルトの巻取り装置です。常に一定のテンションでベルトを巻き取りつつ、衝突時にはロック機構と連動して乗員を拘束します。そのほか、掃除機のコード巻取り装置、消火器のホースリール、電動工具のコードリトラクターにも広く使用されています。

非接触型渦巻きばね（ぜんまい）

非接触型渦巻きばねは、巻き線同士が接触せず隙間を保った状態で使用されるタイプです。一般的にぜんまいやうずまきばねと呼ばれるものがこのタイプに該当します。

コイル同士の摩擦がないため、復元力が均一で安定した出力特性を示します。トルク $T$ は次の式で近似的に計算できます。

$T = \dfrac{Ebt^3}{6L} \times \theta$

ここで $b$ は帯幅、 $t$ は帯厚、 $L$ は帯の全長、 $\theta$ は回転角（単位：rad）です。帯の全長が長いほど蓄積できるエネルギーが大きくなりますが、同時にトルクは小さくなります。

主な用途としては、機械式時計のムーブメント（主ぜんまい）、自動車のシートリクライニング機構、各種メーター類の指針駆動、オルゴールの動力源などがあります。機械式時計では、主ぜんまいの帯長は通常200〜400mm程度であり、完全に巻き上げると約40〜80時間分のエネルギーを蓄積できます。高級時計ではパワーリザーブ（持続時間）の長さが付加価値となるため、より長い帯材や薄い板厚の素材が用いられています。

渦巻きばねの材料としては、炭素鋼帯、ステンレス鋼帯、りん青銅帯などが用途に応じて選択されます。時計のぜんまいにはニバフレックスと呼ばれるコバルト-ニッケル合金が使われることが多く、磁気や温度変化の影響を受けにくい特性が要求されます。

定荷重ばね（コンスタントフォーススプリング）

定荷重ばねは、渦巻きばねの一種で、引き出し量に関わらずほぼ一定の荷重を発生させる特殊なばねです。薄い帯鋼をあらかじめ一定の曲率に成形し、ドラムに巻き込んで製造します。

通常のばねではたわみ量に比例して荷重が変化しますが、定荷重ばねでは帯を巻き戻す力がほぼ一定に保たれます。これは、帯の曲率変化（自然曲率から直線への変形）がどの位置でも同じことに起因しています。

この一定荷重特性は、カウンターバランスとして理想的です。店舗のシャッター巻上げ、事務用キーボードの引き出し、ディスプレイアームの重量補償、エレベーターのカウンターウェイト補助など、重力に抗して一定の力を発生させる用途で使用されています。定荷重ばねの荷重精度は一般に公称荷重の±10%程度であり、ストロークの最初と最後で若干の荷重変動はありますが、中央のストローク範囲ではほぼ一定の荷重が維持されます。寿命は一般に数万から数十万回の繰り返し使用が可能であり、材料の選定と表面処理によって大幅に延ばすことができます。

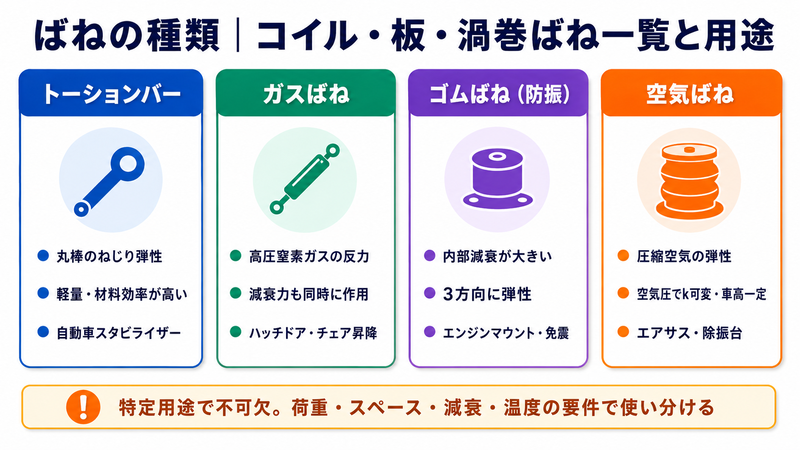

8. トーションバー・ガスばね・ゴムばねの特徴

コイルばねや板ばねほど汎用的ではありませんが、特定の用途で不可欠な役割を果たすばねがいくつかあります。ここでは、トーションバー、ガスばね、ゴムばね、空気ばねについて解説します。

トーションバー

トーションバーは、丸棒（または角棒）のねじり弾性を利用するばねです。構造が極めてシンプルで、軽量かつ高いエネルギー吸収能力をもちます。

丸棒に作用するねじり応力は次の式で計算されます。

$\tau = \dfrac{T}{Z_p}$

ここで $Z_p$ は極断面係数であり、直径 $d$ の丸棒の場合は次の式で求められます。

$Z_p = \dfrac{\pi d^3}{16}$

トーションバーは棒全体が均一にねじれるため、材料の利用効率が非常に高いという特徴があります。同じエネルギー吸収量を実現する場合、コイルばねよりも軽量に設計できることが多くなっています。トーションバーのばね定数はねじり剛性から決まり、棒の長さが長いほど柔らかいばね特性が得られます。材料としては高い疲労強度をもつばね鋼（SUP9、SUP10など）が使用され、ショットピーニング処理による表面強化が一般的に施されます。

代表的な用途は、自動車のスタビライザー（アンチロールバー）です。左右のサスペンションを連結し、車体のロール（横傾き）を抑制してコーナリング時の安定性を確保します。また、一部の軍用車両や四輪駆動車ではフロントサスペンションの主ばねとしても採用されており、車体下部のスペースを有効活用できるメリットがあります。

ガスばね（ガススプリング）

ガスばねは、シリンダー内に封入した高圧窒素ガスの反力を利用するばねです。ガスダンパーとも呼ばれ、金属ばねとは根本的に異なる特性をもっています。

金属ばねとの最大の違いは、伸縮時に減衰力が同時に作用する点です。シリンダー内をピストンが移動する際にオリフィスを通過するオイルの粘性抵抗が減衰力を生み出すため、急激な動きを抑制しながら滑らかな動作を実現できます。

荷重特性はガス圧の設定で自由に調整可能であり、温度変化による特性変動が比較的小さい点も利点です。また、ロック機能付きのガスばねでは、任意の位置でピストンを固定することもできます。

代表的な用途は、自動車のハッチバックドアやトランクリッドの開閉補助です。そのほか、事務用チェアの高さ調節、産業機器のカバー開閉、医療機器のモニターアーム、航空機のカーゴドアなど、非常に幅広い分野で使用されています。ガスばねの選定では、伸長力（ガス圧による推力）、ストローク長、取付寸法（全長）、使用温度範囲の4つが基本的な仕様パラメータとなります。使用温度が上昇するとガス圧が上昇し伸長力が増加するため、高温環境で使用する場合は温度補正を考慮した設計が必要です。

ゴムばね（防振ゴム）

ゴムばねは、天然ゴムや合成ゴムの弾性を利用するばねです。金属ばねに比べて内部減衰（ヒステリシスロス）が格段に大きく、振動エネルギーを効率的に吸収できるため、防振・制振用途で広く採用されています。

ゴムばねは圧縮・せん断・引張のすべての方向に弾性をもち、形状の設計自由度が極めて高い点が特徴です。金属ばねでは実現困難な複雑な荷重-変位特性や、方向によって異なるばね定数を設定することも可能です。

エンジンマウント、配管の防振支持、建築物の免震装置、鉄道車両の台車マウント、工作機械の防振脚など、振動絶縁が求められるあらゆる場面で使用されています。ただし、耐熱性や耐油性に制約があるため、使用環境に応じた材料選定（ニトリルゴム、フッ素ゴム、シリコーンゴムなど）が重要となります。天然ゴムは優れたばね特性と高い引裂強度をもちますが、耐油性に劣ります。ニトリルゴムは耐油性に優れるためエンジン周辺部品に適しており、フッ素ゴムは耐熱性・耐薬品性に秀でた高機能材料で、化学プラントや航空宇宙分野で選択されます。ゴムばねの経年劣化（クリープ、硬度変化、亀裂）は金属ばねよりも顕著であるため、定期的な点検と交換計画を含めた設計が求められます。

空気ばね

空気ばねは、ゴム製のベローズ（蛇腹）やダイヤフラム内に封入した圧縮空気の弾性を利用するばねです。エアサスペンションとして知られる懸架方式に採用されています。

最大の特徴は、空気圧を変化させることでばね定数を自在に調整できることです。荷重変動が大きい用途でも、空気圧の制御によって車高や姿勢を一定に保つことができます。また、固有振動数を低く設定できるため、乗り心地に優れた懸架システムを構築できます。

大型バス、長距離トラック、鉄道車両の懸架装置に広く採用されているほか、高級乗用車のエアサスペンション、半導体製造装置の除振台、精密測定機器の防振台にも使用されています。空気ばねの構造はベローズ型（蛇腹型）とダイヤフラム型に大別されます。ベローズ型は大きなストロークが得られるため大型車両に適しており、ダイヤフラム型はコンパクトな設計が可能なため乗用車や鉄道車両に多く採用されています。制御システムとしては、車高センサーとレベリングバルブを組み合わせた自動車高調整機構が一般的であり、積載荷重の変動に対して常に一定の車高を維持できます。

空気ばねのデメリットとしては、エアコンプレッサーや制御バルブなどの付帯設備が必要になること、エア漏れが発生するとばね機能が失われること、金属ばねに比べてシステム全体のコストが高くなることが挙げられます。そのため、コスト最優先の用途ではコイルばねや板ばねが選択されることが多くなっています。

9. ばねの材料選定と設計の基本

ばねの性能は、材料の選定に大きく左右されます。使用環境、荷重条件、寿命要件に応じて最適な材料を選ぶことが、ばね設計の成否を分けるといっても過言ではありません。

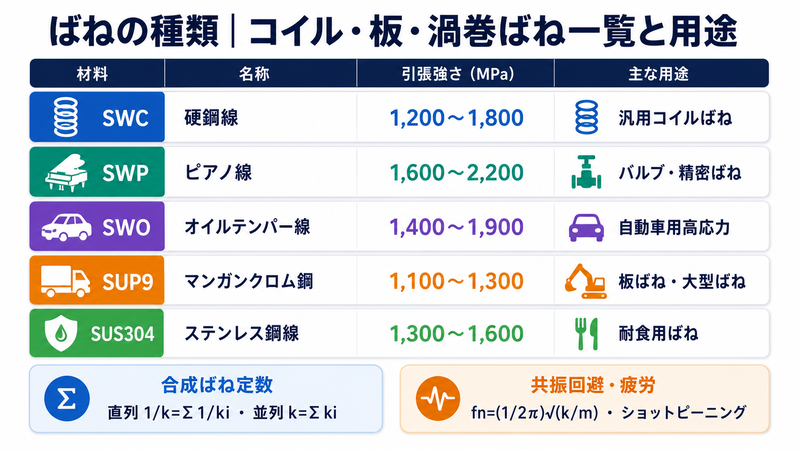

代表的なばね用鋼材

ばね用鋼材は、JIS G 4801（ばね鋼鋼材）やJIS G 3521から3522（ばね用鋼線）で規格化されています。代表的な材料を以下の表に整理します。

材料記号	名称	引張強さ（概算）	主な用途
SWC	硬鋼線	1,200〜1,800 MPa	汎用コイルばね
SWP	ピアノ線	1,600〜2,200 MPa	バルブスプリング、精密ばね
SWO	オイルテンパー線	1,400〜1,900 MPa	自動車用高応力ばね
SUP6	シリコンマンガン鋼	1,100〜1,300 MPa	重ね板ばね
SUP9	マンガンクロム鋼	1,100〜1,300 MPa	コイルばね（熱間成形）
SUS304-WPB	ステンレスばね鋼線	1,300〜1,600 MPa	耐食用ばね

硬鋼線（SWC）は最も安価で汎用性の高いばね材料であり、一般的な圧縮コイルばねや引張コイルばねに広く使用されます。ピアノ線（SWP）は高い引張強さと優れた疲労特性を兼ね備えた高級材料で、自動車のエンジンバルブスプリングなど高信頼性が要求される用途で使用されます。

ばね鋼（SUP材）は、板ばねやトーションバーなど熱間成形で製造される大型ばねに使用される合金鋼です。

ステンレスばね鋼と非鉄金属

耐食性が求められる環境では、ステンレスばね鋼が選択されます。SUS304系のばね用ステンレス鋼線が最も汎用的で、食品機械、医療機器、屋外設備などで使用されます。一般的なばね鋼に比べて縦弾性係数が約10%低いため、同じばね定数を得るにはやや太い線径が必要です。塩化物環境ではSUS316系、高温環境ではインコネルなどの耐熱合金が選択されます。

非鉄金属では、りん青銅（C5210）が電子機器のコネクタ端子やスイッチ接点に、ベリリウム銅（C1720）が計測機器や通信機器のばね部品に採用されます。いずれも優れた導電性とばね特性を兼ね備えた材料です。チタン合金ばねは、軽量性（鋼の約60%の密度）と耐食性に優れ、航空宇宙分野や化学プラントで採用が拡大しています。ただし材料コストが鋼の10倍以上と高価なため、軽量化や耐食性が必須条件の場合に限定して選択されます。

ばねの直列・並列合成

実際の機械設計では、複数のばねを組み合わせて使用することが多くあります。合成ばね定数の計算方法を理解しておくことは、設計実務において不可欠です。

ばねを直列に接続した場合、合成ばね定数は次の式で計算されます。

$\dfrac{1}{k_{\text{合成}}} = \dfrac{1}{k_1} + \dfrac{1}{k_2}$

直列接続では合成ばね定数が個々のばね定数よりも小さくなり、全体として柔らかいばね特性が得られます。

ばねを並列に接続した場合、合成ばね定数は次の式で計算されます。

$k_{\text{合成}} = k_1 + k_2$

並列接続では合成ばね定数が個々のばね定数の和となり、全体として硬いばね特性が得られます。自動車のサスペンションでは、メインスプリングとバンプラバー（ゴム製の補助ばね）が直列的に配置されている例があり、通常走行時はメインスプリングのみが機能し、大きな衝撃入力時にバンプラバーが追加的に荷重を受け持つことで非線形な荷重特性を実現しています。ばねの直列・並列の概念を理解しておくことは、複雑な実機システムの設計において非常に有益です。

固有振動数と共振回避

ばねを使用する機械システムでは、固有振動数の把握と共振回避が重要な設計課題です。ばねと質量からなる1自由度系の固有振動数は次の式で計算されます。

$f_n = \dfrac{1}{2\pi}\sqrt{\dfrac{k}{m}}$

ここで $m$ は支持する質量です。運転中の加振周波数がこの固有振動数に近づくと共振が発生し、振幅が急激に増大してばねの破損につながる危険があります。設計段階で固有振動数を算出し、加振周波数との十分な離調を確保することが不可欠です。一般的には、固有振動数を加振周波数の1.4倍以上に設定することが推奨されます。

疲労寿命とショットピーニング

繰り返し荷重を受けるばねでは、疲労破壊が最も重要な故障モードです。ばねの疲労寿命は、作用応力の振幅と平均応力、材料の疲労強度、表面状態によって決まります。応力振幅が材料の疲労限度以下であれば、理論上は無限寿命が得られますが、高応力で使用する場合は有限寿命設計が必要です。

疲労寿命を向上させる代表的な表面処理として、ショットピーニングがあります。ショットピーニングは、直径0.3から1.0mm程度の鋼球をばね表面に高速（50から100m/s）で衝突させ、表面に圧縮残留応力を付与する処理です。この圧縮残留応力が疲労き裂の発生・進展を抑制し、疲労寿命を2から3倍以上に向上させることができます。

自動車のエンジンバルブスプリングやサスペンションスプリングでは、ショットピーニング処理がほぼ必須の工程です。さらに高い疲労寿命が求められる場合は、2段ショットピーニング（ダブルピーニング）やWPC処理（微粒子ピーニング）が適用されることもあります。

ばねの表面処理には、ショットピーニング以外にもさまざまな方法があります。セッチング（プリセッティング）は、使用応力よりも高い応力でばねをあらかじめ変形させ、永久変形を発生させてから使用する処理です。これにより、使用中のへたり（クリープ変形）を抑制し、荷重の安定性を向上させることができます。ホットセッチングは、高温環境下でセッチングを行う方法であり、より高い応力での使用が可能になります。

防食処理としては、亜鉛めっき、電着塗装、粉体塗装などが用途に応じて選択されます。特に自動車の足回り部品では、融雪剤による塩害対策としてエポキシ系粉体塗装が広く採用されています。ステンレス鋼やチタン合金など耐食性の高い材料を選ぶことで表面処理を省略できる場合もありますが、材料コストとの兼ね合いを考慮して判断する必要があります。

instant.engineer

まとめ

本記事では、ばねの種類を材料・形状・荷重方式の観点から体系的に整理し、各タイプの構造・計算式・用途を解説しました。

圧縮コイルばねは最も汎用的なばねであり、自動車から家電まで幅広い分野で使用されています。引張コイルばねは初張力による引き戻し力が必要な場面で、ねじりコイルばねは回転方向の復元力が必要な場面で、それぞれ重要な役割を果たしています。

板ばねは高い減衰特性と構造の単純さを活かして商用車の懸架装置に、皿ばねはコンパクトさと高荷重特性を活かして締結部品や金型に使用されています。渦巻きばねは回転エネルギーの蓄積に優れ、巻取り装置や時計のムーブメントに不可欠な存在です。

また、トーションバーは自動車のスタビライザーとして走行安定性に寄与し、ガスばねはドアの開閉補助から産業機器まで幅広く活躍しています。ゴムばねと空気ばねは振動絶縁に特化した特性をもち、防振・制振の分野で欠かせない機械要素となっています。

ばねの選定では、荷重条件・スペース制約・使用環境・寿命要件を総合的に考慮し、最適な種類と材料の組み合わせを見つけることが重要です。本記事で紹介した各ばねの特性と計算式を設計実務の参考にしていただければ幸いです。

特に、ばね定数の計算式や応力計算式は、カタログからの既製品選定だけでなく、特注ばねの仕様決定においても必ず必要となる基礎知識です。各種ばねの特徴を理解したうえで、具体的な設計計算に取り組むことで、より信頼性の高いばね選定を実現できます。
