表面粗さRaとは？Rzとの違いと求め方を解説

加工後の金属面を指でなぞったとき、「この面はなめらかだ」「ここはざらついている」と直感的に感じることがあるでしょうか。

その感覚を数値で表したものが「表面粗さ」です。

表面粗さの代表的なパラメータとして、Ra（算術平均粗さ）とRz（最大高さ粗さ）の二つが広く使われています。

しかし、「RaとRzの違いは何か」「図面にはどちらを指示すべきか」「どうやって計算するのか」など、実務で迷う場面は少なくありません。

さらに旧JIS規格の三角記号や、RzJIS・Rmaxとの対応関係を正確に整理できている方は意外と多くないのが現状です。

本記事では、RaとRzの定義・計算式から図面指示の方法、加工ごとの目安値、そして理論粗さの計算まで体系的に解説します。

表面粗さの基本を確実に押さえたい設計者・品質管理担当の方はぜひ参考にしてください。

1. 表面粗さとは（定義と重要性）
2. RaとRzの定義と求め方
3. RaとRzの違いと使い分け
4. 旧JIS規格との対応（三角記号・RzJIS・Rmax）
5. 図面での表面粗さの指示方法
6. 加工方法と表面粗さの関係
7. 旋削加工の理論粗さ計算

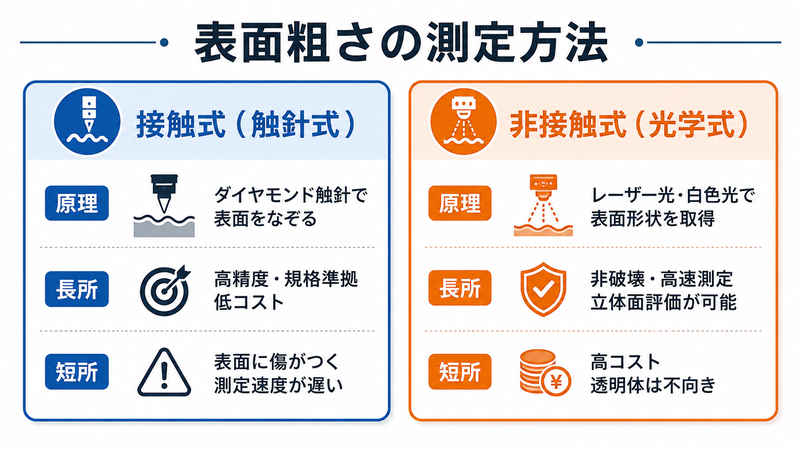

8. 表面粗さの測定方法
9. まとめ

1. 表面粗さとは（定義と重要性）

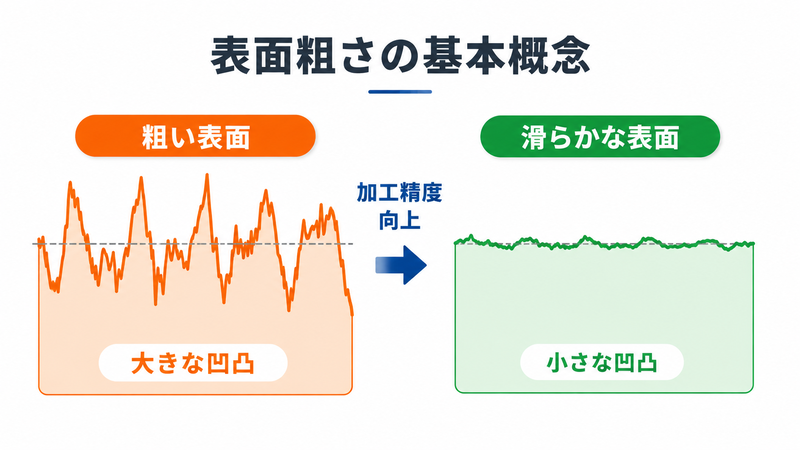

表面粗さとは、加工面に残る微細な凹凸の程度を定量的に表す指標です。
JIS B0601:2013（ISO 4287準拠）で規格化されており、製造現場から設計図面まで幅広く使用されています。

金属を切削・研削・研磨すると、工具の刃先や砥粒の軌跡が加工面に微小な山と谷を形成します。
この山と谷の高さ・間隔・形状が「表面粗さ」として数値化されます。

加工面の形状偏差は、大きなスケールから順に「形状誤差」「うねり」「粗さ」の三つに分類されます。
形状誤差は平面度や真円度の範疇であり、うねりは比較的長い波長の凹凸です。

表面粗さは最も短い波長の凹凸成分を指し、フィルタ処理によってうねり成分と分離した上で評価します。
このフィルタ処理で用いるパラメータが後述するカットオフ値です。

表面粗さが機能に与える影響

表面粗さが重要視される理由は、部品の機能と直結するためです。
具体的には以下のような影響があります。

摩擦と摩耗：摺動面では粗さが摩擦係数を左右し、潤滑油の保持能力にも影響する
シール性：Oリング溝やガスケット面では、粗さが漏れ量に直結する
疲労強度：粗い表面は応力集中源となり、繰り返し荷重による疲労き裂の起点になり得る
接合強度：接着面や溶接面では、適度な粗さがアンカー効果を生み密着性を高める
外観品質：光沢や手触りの印象を決定づけ、製品の商品価値に影響する

身近な例として、サンドペーパー（研磨紙）の番手と表面粗さの関係があります。
番手が大きいほど砥粒が細かく、加工後の表面粗さも小さくなります。たとえば番手80で研磨した面はRa 3.2程度、番手400ではRa 0.4程度の粗さになります。

このように表面粗さは日常的な研磨作業から精密機械加工まで、あらゆるものづくりの場面で意識すべき基本概念です。

このように、表面粗さは部品の機能要件を満たすための重要な設計パラメータです。
適切な粗さ管理を行うためには、まずパラメータの定義を正確に理解する必要があります。

表面粗さにはさまざまなパラメータが定義されていますが、実務で最も頻繁に登場するのがRa（算術平均粗さ）とRz（最大高さ粗さ）です。
次のセクションから、それぞれの定義と求め方を詳しく見ていきましょう。

表面粗さの規格体系

表面粗さに関するJIS規格は複数存在し、それぞれ異なる側面を規定しています。
主要な規格を把握しておくと、図面や測定報告書の理解がスムーズになります。

JIS番号	規格名称	内容
JIS B0601:2013	製品の幾何特性仕様（GPS）- 表面性状	Ra, Rz, Rqなどのパラメータ定義
JIS B0031:2003	製品の幾何特性仕様 - 表面性状の図示方法	図面での表面性状記号の書き方
JIS B0651:2001	製品の幾何特性仕様 - 表面性状：輪郭曲線方式	触針式粗さ計の仕様と測定方法
JIS B0633:2001	製品の幾何特性仕様 - 表面性状：輪郭曲線方式	パラメータの決定に関する規則と手順

設計者が日常的に参照するのは主にJIS B0601（パラメータ定義）とJIS B0031（図面指示方法）の二つです。
測定担当者はこれに加えてJIS B0651（測定器仕様）とJIS B0633（測定手順）も確認する必要があります。

表面性状の三つの成分

加工面の幾何学的偏差は、波長の長さに応じて三つの成分に分類されます。

形状偏差：最も波長が長い成分。平面度や真円度として評価される
うねり：中間波長の成分。工作機械の振動や熱変形に起因する
粗さ：最も波長が短い成分。工具の刃先形状や加工条件に起因する

これらの成分は重畳して加工面に現れるため、粗さだけを正確に評価するにはフィルタ処理が不可欠です。
このフィルタ処理に用いるパラメータが「カットオフ値」であり、第8章で詳しく解説します。

具体的な数値で考えてみましょう。
たとえばカットオフ値を 0.8 mm に設定した場合、波長 0.8 mm 以下の凹凸が「粗さ」として抽出されます。

一方、波長 0.8 mm を超える長い波長の凹凸は「うねり」として分離されます。
うねりは工作機械のスピンドル振れや送り軸の直線度誤差、ワークのたわみなどに起因することが多いです。

粗さとうねりを混同すると、加工条件の改善方向を誤ることがあります。
粗さが要求値を満たさない原因がうねりにある場合、送り量やノーズ半径を変えても効果がなく、機械の精度や剛性を見直す必要があるためです。

2. RaとRzの定義と求め方

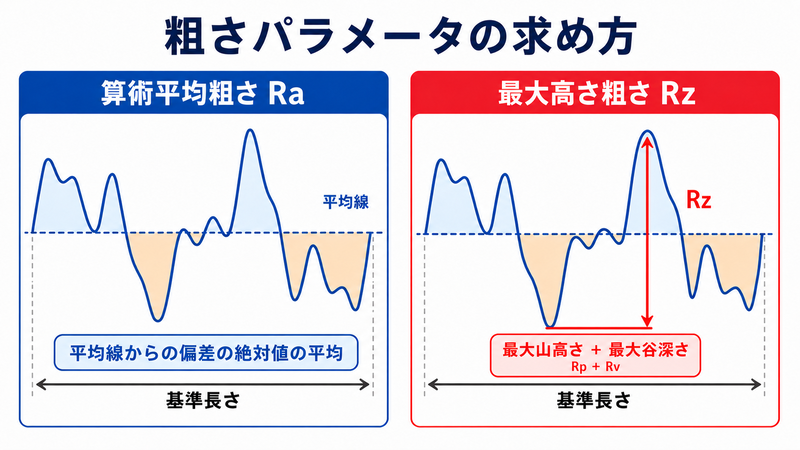

Ra（算術平均粗さ）の定義

Ra（Arithmetic mean roughness）は、粗さ曲線の中心線からの偏差の絶対値を平均した値です。
JIS B0601:2013では次のように定義されています。

$R_a = \dfrac{1}{l} \int_0^{l} |Z(x)| \, dx$

ここで $l$ は基準長さ（評価長さ）、 $Z(x)$ は中心線からの高さです。
中心線とは、プロファイルの上下で面積が等しくなるように引いた直線のことを指します。

離散データとして測定した場合、Raは次のように近似計算できます。

$R_a \approx \dfrac{1}{n} \sum_{i=1}^{n} |Z_i|$

ここで $n$ はサンプリング点数、 $Z_i$ は各点の中心線からの偏差です。

Raの特徴は、全データ点の平均値であるため、統計的に安定している点にあります。
同じ面を繰り返し測定しても値のばらつきが小さく、品質管理の閾値として使いやすいパラメータです。

その反面、局所的な深い傷やバリには鈍感であるという弱点があります。
たとえば面の大部分がなめらかでも、一箇所だけ深い引っかき傷があった場合、その影響はRaにほとんど反映されません。

Rz（最大高さ粗さ）の定義

Rz（Maximum height of the roughness profile）は、基準長さ内における最大の山高さと最大の谷深さの和です。
JIS B0601:2013では以下のように定義されます。

$R_z = R_p + R_v$

ここで $R_p$ は基準長さ内の最大山高さ（プロファイルの最高点から中心線までの距離）、 $R_v$ は最大谷深さ（中心線からプロファイルの最低点までの距離）です。

つまりRzは、評価区間内で最も高い山の頂点から最も深い谷の底までの垂直距離を表しています。
別の書き方をすると、次のように表現することもできます。

$R_z = Z_{\text{max}} - Z_{\text{min}}$

ここで $Z_{\text{max}}$ はプロファイルの最高点、 $Z_{\text{min}}$ は最低点です。

Rzはプロファイル中の最も極端な凹凸を拾うため、異常な傷やバリの検出に適しています。
シール面のように、一つの突起でも漏れにつながる用途では、Raよりも的確な管理が可能です。

一方で、たった一つの突起や谷が値を大きく左右するため、測定の再現性はRaに比べてやや劣ります。
測定位置や測定方向をわずかに変えただけで値が変動することがあるため、測定手順の標準化が求められます。

なお、Rzの値はRaに対して常に大きくなります。
同じ加工面であっても、Raが小さい面でもRzが意外に大きいということは珍しくありません。これはRzがプロファイルの「最悪ケース」を拾うためです。

したがって、Rzで管理する場合は工程の安定性がRa管理の場合以上に求められます。
加工条件のわずかな変動が即座にRzの悪化として顕在化するため、工具交換の頻度や切削液の管理など、周辺条件にも注意を払う必要があります。

RzJIS（十点平均粗さ）との違い

旧JIS B0601:1994で定義されていたRzJIS（十点平均粗さ）は、基準長さ内の山高さ上位5点と谷深さ上位5点の平均値として計算されます。

$R_{z\text{JIS}} = \dfrac{1}{5}\left(\sum_{i=1}^{5} R_{pi} + \sum_{i=1}^{5} R_{vi}\right)$

ここで $R_{pi}$ は山高さの上位5番目までの値、 $R_{vi}$ は谷深さの上位5番目までの値です。

RzJISは複数の山と谷を平均化するため、現行のRzよりも測定の再現性が高いという利点がありました。
しかし、2001年のJIS改正でISO 4287と整合を図る目的で廃止され、現行規格ではRz（最大高さ粗さ）に統一されています。

古い図面や海外規格との照合で今もRzJISの値に遭遇することがあるため、両者の違いを把握しておくことが実務上重要です。
一般にRzJISはRzよりもやや小さい値となる傾向があります。

Rq（二乗平均平方根粗さ）

RaとRzのほかに知っておくと便利なパラメータとして、Rq（二乗平均平方根粗さ、RMS粗さ）があります。

$R_q = \sqrt{\dfrac{1}{l} \int_0^{l} Z(x)^2 \, dx}$

Rqは偏差の二乗平均の平方根であり、Raよりも大きな凹凸に対して感度が高いパラメータです。
光学部品や半導体ウェハの管理で用いられることがあります。

一般的な加工面では $R_q \approx 1.11 \times R_a$ から $R_q \approx 1.25 \times R_a$ 程度の関係にあります。

粗さパラメータの選び方

ここまでRa・Rz・RzJIS・Rqと複数のパラメータを紹介しましたが、実務ではどのパラメータを使うべきか迷うことがあります。
以下の判断基準を参考にしてください。

まず検討すべきはRaです。
Raは国際的に最も広く使われており、測定器の標準出力としても設定されています。特別な理由がない限り、粗さ管理の第一候補はRaを選んでください。

局所的な欠陥の検出が必要な場合はRzを追加します。
シール面・摺動面・疲労強度が問題になる面では、Raに加えてRzを併記します。Rzは1箇所の深い傷や鋭い突起を見逃さないため、機能不良の予防に効果的です。

光学部品や半導体にはRqが適する場合があります。
Rqは偏差の二乗を使うため、大きな凹凸に対する感度がRaよりも高く、微細な面質の評価に適しています。

古い図面との互換性にはRzJISの知識が必要です。
RzJISは廃止パラメータですが、旧図面が残っている現場では読み替えの知識が不可欠です。

instant.engineer

3. RaとRzの違いと使い分け

RaとRzは、どちらも表面粗さを定量化するパラメータですが、評価の着眼点がまったく異なります。
ここでは両者の特徴を比較し、図面指示での使い分けを整理します。

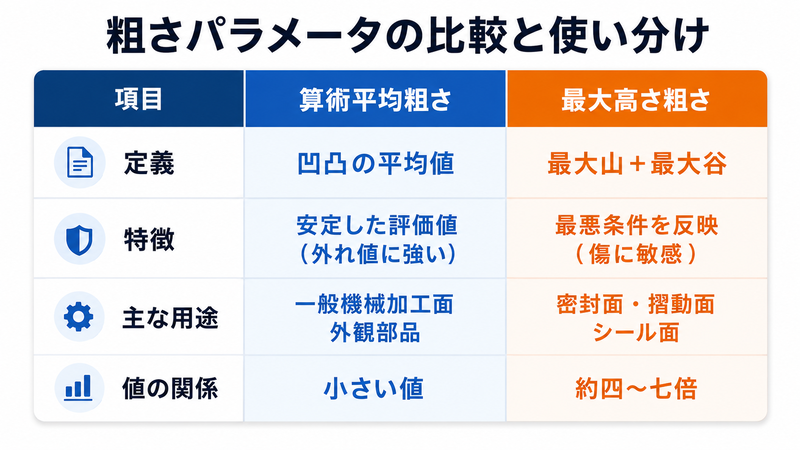

特徴の比較

比較項目	Ra（算術平均粗さ）	Rz（最大高さ粗さ）
定義	中心線からの偏差の絶対値平均	最大山高さ＋最大谷深さ
評価対象	凹凸の平均的な大きさ	最大の山と谷の差
異常値への感度	鈍感（平均化される）	敏感（極端な凹凸を検出）
測定再現性	高い	やや低い
国際的な使用頻度	欧米で主流（ISO規格準拠）	日本・ドイツで多用
典型的な用途	一般機械部品の管理	シール面・摺動面の管理
JIS規格での位置づけ	最も基本的なパラメータ	Raの補完として重要

使い分けの指針

一般的な機械加工部品であればRaで管理するのが効率的です。
Raは測定再現性が高く、加工条件のばらつきを安定的に反映できます。

一方、シール面や軸受の摺動面など、局所的な突起が機能を損なう用途ではRzを指定する必要があります。
Raだけでは見逃してしまう深い傷や鋭い突起を、Rzが拾えるためです。

実務上はRaとRzを併記するケースも珍しくありません。
たとえば「Ra 0.8 かつ Rz 6.3」のように、平均と最大の両面から管理幅を規定する方法が用いられます。

RaとRzの換算目安

RaとRzのおおよその換算関係として、一般的な切削加工面では次のような目安が知られています。

$R_z \approx 4 \sim 7 \times R_a$

この換算係数は加工方法によって変動します。
研削加工では4倍程度ですが、旋削加工の荒仕上げでは7倍近くになることもあります。

参考値として代表的な加工方法の換算例を示します。

加工方法	Rz/Ra比の目安
研削加工	4 ～ 5
旋削加工（仕上げ）	4 ～ 6
フライス加工	5 ～ 7
放電加工	6 ～ 8

ただしこれらの値はあくまで参考値です。
正確な管理が必要な場合は、換算ではなくRaとRzの両方を実測して指定してください。

用途別の推奨粗さ値

設計段階で粗さ値を決める際は、部品の機能要件から逆算するのが基本です。
以下に代表的な用途と推奨粗さ値の目安を示します。

用途	推奨Ra	推奨Rz	備考
一般加工面（取付面など）	3.2 ～ 6.3	12.5 ～ 25	コスト重視。機能的に影響が小さい面
すべり軸受の摺動面	0.4 ～ 0.8	1.6 ～ 3.2	油膜形成に適した粗さが必要
Oリング溝（静的シール）	0.8 ～ 1.6	3.2 ～ 6.3	Rz管理が重要。突起による漏れ防止
Oリング溝（動的シール）	0.2 ～ 0.4	1.0 ～ 1.6	往復運動時のシール寿命に影響
転がり軸受のはめあい面	0.8 ～ 1.6	3.2 ～ 6.3	軸受メーカーの推奨値を確認
ゲージブロック	0.025 ～ 0.05	0.1 ～ 0.2	密着（リンギング）のため超精密仕上げ
接着面	1.6 ～ 3.2	6.3 ～ 12.5	アンカー効果のため適度な粗さが有効

上記の値は一般的な目安であり、使用条件（圧力・速度・温度・潤滑剤の種類）によって最適値は変わります。
シール部品メーカーや軸受メーカーのカタログには、推奨粗さ値が記載されていますので、設計時に必ず確認してください。

粗さの指示でよくある失敗は、「とりあえず厳しめに指定しておく」というアプローチです。
必要以上に厳しい粗さ要求は加工工程の追加やサイクルタイムの増大を招き、コスト増の原因になります。

逆に、粗さ指示が緩すぎると部品の機能不良や早期摩耗につながる可能性があります。
機能要件を正確に分析し、適切な粗さ値を設定することが設計品質の鍵です。

Raの標準数列

図面で指示するRa値は、JISで規定された標準数列から選ぶのが一般的です。
標準数列は等比数列に基づいており、隣り合う値の比率がほぼ一定になっています。

代表的なRaの標準数列は以下のとおりです。

0.012 → 0.025 → 0.05 → 0.1 → 0.2 → 0.4 → 0.8 → 1.6 → 3.2 → 6.3 → 12.5 → 25 → 50

隣り合う値の比はおよそ2倍です。
「Ra 1.0」や「Ra 2.0」といった値は標準数列に含まれないため、図面指示には通常使用しません。

ただし、顧客図面や海外規格では標準数列以外の値が指定されることもあります。
その場合は指示された値をそのまま管理基準として採用してください。

4. 旧JIS規格との対応（三角記号・RzJIS・Rmax）

2002年のJIS改正以前は、図面上の表面粗さ指示に三角記号が広く使われていました。
三角記号の数が増えるほど滑らかな面を意味する、直感的な表記法です。

三角記号と粗さ値の対応表

旧記号	仕上げ名称	Ra目安値	Rz目安値	対応加工
三角1つ	荒仕上げ	6.3	25	荒切削
三角2つ	上仕上げ	1.6	6.3	旋削・フライス
三角3つ	精密仕上げ	0.4	1.6	研削加工
三角4つ	超精密仕上げ	0.1	0.4	ラッピング

三角記号は直感的でわかりやすい反面、粗さの数値範囲が曖昧であるという問題がありました。
「三角2つ」と指示しても、実際のRaが1.0なのか1.6なのか3.2なのか、記号だけでは判断できません。

この曖昧さを解消するため、現行JIS B0031:2003では三角記号を廃止し、数値パラメータ（RaやRz）を直接記入する方式に移行しました。

Rmaxと現行Rzの関係

旧JIS B0601:1982で定義されていたRmax（最大粗さ）は、断面曲線全体にわたる最大山高さと最大谷深さの差として定義されていました。

現行のRz（最大高さ粗さ）は基準長さ内での最大高さですが、Rmaxは評価長さ全体（通常5区間分）での最大高さを意味していました。
したがって、厳密には $R_{\text{max}} \geq R_z$ の関係が成り立ちます。

ただし実務上は両者の差が小さいことが多く、旧図面でRmaxの値を見かけた場合は、おおむね現行Rzと同等として読み替えて問題ありません。

旧規格から新規格への移行ポイント

旧規格と新規格が混在する現場では、以下の点に注意が必要です。

図面の発行年やJIS改正番号を確認し、どちらの体系で粗さが指定されているかを明確にする
旧図面の三角記号を新規格に変換する際は、上記の対応表を参照する
RzJISとRz（現行）は定義が異なるため、数値の直接比較には注意が必要
社内規格がある場合は、旧→新の変換テーブルを明文化しておくと混乱を防げる

JIS規格改正の歴史

表面粗さに関するJIS規格は、これまで複数回の大きな改正を経ています。
改正の流れを把握しておくと、古い図面を読む際の理解が深まります。

JIS B0601:1982では、Rmax（最大粗さ）が主要パラメータとして定義されていました。
この時代の図面では三角記号による仕上げ指示が標準的に用いられていました。

JIS B0601:1994では、RzJIS（十点平均粗さ）とRaが主要パラメータに追加されました。
Rmaxは残されましたが、RzJISとRaの使用が推奨される方向に移行しました。

JIS B0601:2001で大きな転換が起きました。
ISO 4287:1997に整合する形で改正され、RzJISとRmaxが廃止されました。代わりにRz（最大高さ粗さ）が新たに定義され、Raとともに現在の主要パラメータとなっています。

JIS B0601:2013では、2001年版の内容を基本的に踏襲しつつ、ISO 4287:1997の最新アメンドメントに対応しました。
現在の最新版はこの2013年版です。

このように、粗さ規格は約10年ごとに改正されてきました。
現場で20年以上前の図面を扱うことは珍しくないため、各改正時期のパラメータ定義の違いを認識しておくことが大切です。

5. 図面での表面粗さの指示方法

JIS B0031:2003（ISO 1302準拠）では、表面粗さの図面指示に専用の表面性状記号を使用します。
記号の各部に粗さパラメータや加工方法の情報を記入する仕組みです。

基本記号の構成

表面性状記号の基本形は、チェックマーク状の記号で構成されます。
記号の各位置にはそれぞれ決められた情報を記入します。

記号上部：粗さパラメータ（Ra, Rzなど）と数値、伝送帯域（カットオフ値）
記号横：加工方法（研削、旋削など）
記号下部：筋目方向の記号
記号尾部：加工しろ（取り代の数値）

粗さパラメータの指定方法

粗さ値の記入には、いくつかの指定方法があります。

指定方法	記入例	意味
上限値のみ	Ra 1.6	Ra 1.6 以下に仕上げる
上下限指定	Ra 1.6 / Ra 0.4	Ra 0.4 以上 1.6 以下の範囲
複数パラメータ併記	Ra 0.8 Rz 6.3	両方の基準を同時に満たす

実務上もっとも多いのは上限値のみの指定です。
たとえば「Ra 1.6」と記入すれば、「Raが1.6以下であればよい」という意味になります。

除去加工の有無による記号の使い分け

表面性状記号には三つのバリエーションがあります。

基本記号：加工方法を問わない（除去加工・非除去加工どちらでも可）
除去加工記号：切削・研削など材料を除去する加工が必要な場合に使用（記号の腕に横棒を追加）
非除去加工記号：鋳肌・鍛造面などそのまま使用する場合に丸印を付加

筋目方向の指定

加工面には工具の移動方向に沿った筋目（加工痕のパターン）が生じます。
筋目方向を指定する必要がある場合、以下の記号を用います。

記号	筋目方向	該当加工例
=	投影面に平行	旋削、フライス（一方向送り）
C	ほぼ同心円状	正面旋削
X	二方向に交差	ホーニング
M	多方向（不定）	ラッピング、ショットブラスト
R	放射状	端面研削

図面記入の実務ポイント

全面に同一の粗さを指示する場合は、図面の表題欄付近に「全面 Ra 3.2」のように一括指示を記入します。
個別の面だけ異なる粗さを要求する場合は、当該面に個別の記号を付して「Ra 0.8」などと上書きします。

一括指示と個別指示を併用する場合、個別指示が優先されます。
これにより、大部分の面はRa 3.2で、シール面だけRa 0.8といった指定が簡潔に表現できます。

図面で粗さを指示する際は、機能要件から逆算して値を決めることが重要です。
「念のため厳しく指定しておこう」という姿勢は加工コストの増大を招くため、避けるべきです。

表面粗さと並んで幾何公差の基本となる真直度もあわせて理解しておくと、図面の読み書き精度が格段に向上します。

6. 加工方法と表面粗さの関係

表面粗さは加工方法によって達成可能な範囲が大きく異なります。
設計段階で適切な粗さ値を指定するためには、各加工法の粗さレベルを把握しておく必要があります。

加工法別の粗さ目安表

加工方法	Ra範囲	用途・特徴
鋳造・鍛造	12.5 ～ 50	素材面のまま、後加工前提の面
フライス加工	1.6 ～ 6.3	工具径と送り速度で調整。正面フライスで良好な面が得られる
旋削加工	0.8 ～ 6.3	送りとノーズRで制御可能。仕上げ旋削でRa 0.8程度
研削加工	0.1 ～ 1.6	高精度仕上げの標準工法。円筒研削、平面研削など
ラッピング	0.025 ～ 0.4	超精密仕上げ。ゲージブロック、光学部品
ホーニング	0.1 ～ 0.8	シリンダ内面の仕上げ。交差筋目で油膜保持
放電加工	1.6 ～ 12.5	電極形状で仕上がりが変動。金型キャビティ加工
バフ研磨	0.05 ～ 0.4	鏡面仕上げ。外観部品、金型
ショットブラスト	3.2 ～ 12.5	表面処理前の下地づくり。密着性向上目的

粗さ指定とコストの関係

設計で粗さを指定するときは、必要以上に厳しい粗さを求めないことが重要です。
粗さが1段階細かくなるごとに加工コストは大幅に増加します。

たとえば、Ra 6.3 の面をRa 1.6 に仕上げるには旋削の送り条件を最適化するだけで済みますが、Ra 0.4 を要求すると研削工程を追加する必要が出てきます。
さらにRa 0.1 を求めると、研削後にラッピングやポリッシング工程が必要となり、加工時間は数倍に膨れ上がります。

粗さ指定のコスト感覚を持っておくと、設計の手戻りを減らすことができます。

Ra値	一般的な加工法	相対コスト目安
6.3	荒旋削・フライス	1倍（基準）
1.6	仕上げ旋削・フライス	1.5 ～ 2倍
0.8	精密旋削・研削	2 ～ 3倍
0.4	研削仕上げ	3 ～ 5倍
0.1	ラッピング	5 ～ 10倍

機能要件と経済性のバランスを見極め、最適な粗さ値を設定することが設計者の腕の見せどころです。

切削条件が粗さに与える影響

同じ加工方法でも、切削条件によって表面粗さは大きく変化します。
主な影響因子を理解しておくことで、加工現場とのコミュニケーションが円滑になります。

切削速度：一般に切削速度を上げると粗さは改善されます。これは構成刃先（溶着物）が生じにくくなるためです。ただし過度に高い切削速度は工具寿命を短縮するため、バランスを取る必要があります。

送り量：粗さに最も大きな影響を与える因子です。後述する理論粗さの式からわかるように、送りの二乗に比例して粗さが悪化します。仕上げ加工では送りを小さくすることで粗さを改善できます。

切り込み量：粗さへの直接的な影響は比較的小さいですが、切り込みが大きすぎるとびびり振動の原因となり、間接的に粗さを悪化させることがあります。

工具の状態：新品の工具は刃先が鋭く良好な面が得られますが、摩耗が進むと刃先形状が崩れて粗さが悪化します。定期的な工具交換や再研磨が安定した粗さを維持する鍵です。

これらの因子は互いに関連し合っているため、単一の条件だけを変えて粗さを最適化するのは困難です。
実際の加工現場ではテストカットを行い、条件の組み合わせを調整しながら目標粗さを達成しています。

工程設計と粗さの関係

部品の製造工程を設計する際は、最終的な粗さ要求から逆算して加工工程を決定します。
たとえば Ra 0.4 が要求される軸の外径は、以下のような工程構成が一般的です。

工程1：荒旋削 → Ra 6.3 ～ 12.5 程度。取り代を大きく除去する
工程2：仕上げ旋削 → Ra 1.6 ～ 3.2 程度。寸法を公差域に近づける
工程3：円筒研削 → Ra 0.2 ～ 0.4 程度。最終仕上げで粗さと寸法精度を同時に達成する

このように、粗さは工程数と直結しています。
要求粗さが1段階厳しくなるだけで加工工程が1つ増える可能性があり、リードタイムとコストに大きく影響します。

設計者は図面に粗さを記入する前に、「この粗さは本当に必要か」「達成するにはどのような加工工程が必要か」を製造部門と事前に確認することをお勧めします。
設計と製造の間で粗さ要件のすり合わせができていれば、過剰品質によるコスト増を未然に防ぐことができます。

instant.engineer

7. 旋削加工の理論粗さ計算

旋削加工では、送り量と工具ノーズ半径から理論的な表面粗さを計算できます。
これを理論粗さ（幾何学的粗さ）と呼びます。

理論粗さは「理想的な条件で加工したときに幾何学的に決まる最小の粗さ」を意味します。
実際の粗さは振動や構成刃先の影響で理論値よりも大きくなりますが、加工条件の最適化の出発点として非常に重要です。

理論粗さの公式

旋削における理論最大高さ粗さは、次の式で近似されます。

$R_z \approx \dfrac{f^2}{8R}$

ここで $f$ は1回転あたりの送り量（mm/rev）、 $R$ は工具のノーズ半径（mm）です。
単位はすべて mm で統一して計算し、結果を $\mu\text{m}$ に換算します。

この式は、ノーズ半径の円弧が加工面に転写されるという幾何学的モデルから導かれています。
送り量が大きくなるほど、また工具のノーズ半径が小さいほど、理論粗さは悪化します。

理論粗さからRaを推定する場合は、以下の近似関係が用いられます。

$R_a \approx \dfrac{f^2}{32R}$

この式は、円弧状の粗さプロファイルを仮定した場合の近似です。
Rzに対して $R_a \approx \dfrac{R_z}{4}$ の関係が成り立つことから導かれます。

計算例1：標準条件

送り量 $f = 0.2$ mm/rev、ノーズ半径 $R = 0.8$ mm の条件で旋削した場合の理論粗さを計算してみましょう。

Step 1：Rzを求める

$R_z = \dfrac{f^2}{8R} = \dfrac{0.2^2}{8 \times 0.8} = \dfrac{0.04}{6.4} = 0.00625 \, \text{mm} = 6.25 \, \mu\text{m}$

Step 2：Raを推定する

$R_a = \dfrac{f^2}{32R} = \dfrac{0.04}{32 \times 0.8} = \dfrac{0.04}{25.6} \approx 0.00156 \, \text{mm} \approx 1.56 \, \mu\text{m}$

この結果から、送り 0.2 mm/rev・ノーズR 0.8 mm では理論的に Ra 1.6 程度の面が得られることがわかります。
実際の加工面はびびり振動や構成刃先の影響を受けるため、理論粗さよりもやや粗くなるのが一般的です。

計算例2：仕上げ条件

送り量を $f = 0.1$ mm/rev に半減させた場合はどうなるでしょうか。

$R_z = \dfrac{0.1^2}{8 \times 0.8} = \dfrac{0.01}{6.4} \approx 1.56 \, \mu\text{m}$

$R_a = \dfrac{0.1^2}{32 \times 0.8} = \dfrac{0.01}{25.6} \approx 0.39 \, \mu\text{m}$

送りを半分にしただけで、Rzが約1/4に、Raも約1/4に改善されました。
これは粗さが送りの二乗に比例するためです。

送りとノーズRの影響

理論粗さの式 $R_z = \dfrac{f^2}{8R}$ から、表面粗さを改善する方法は二つあります。

送り量を小さくする：粗さは送りの二乗に比例するため、送りを半分にすればRzは約1/4に改善
ノーズ半径を大きくする：ノーズRが2倍になればRzは約1/2に改善

ただし送り量を極端に小さくすると加工時間が長くなり、コスト増につながります。
ノーズ半径を大きくしすぎるとびびり振動が発生しやすくなるため、実用上は適切なバランスを探ることが大切です。

実務では、以下のような条件設定が一般的な目安となります。

目標Ra	送り量の目安	ノーズRの目安
3.2	0.2 ～ 0.3 mm/rev	0.4 ～ 0.8 mm
1.6	0.1 ～ 0.2 mm/rev	0.8 ～ 1.2 mm
0.8	0.05 ～ 0.1 mm/rev	0.8 ～ 1.6 mm

理論粗さと実際の粗さの乖離

理論粗さはあくまで幾何学的な理想値であり、実際の加工面はさまざまな要因で理論値よりも粗くなります。

びびり振動：工具-ワーク系の振動が加工面に転写され、粗さを悪化させる
構成刃先：被削材が工具刃先に溶着し、不規則な切りくず排出を引き起こす
工具摩耗：切削が進むにつれてノーズ形状が変化し、粗さが悪化する
切削液の状態：潤滑不足や供給不良が粗さの悪化要因になる

一般的に、実際の粗さは理論粗さの1.5〜3倍程度になることが多いです。
設計段階で要求粗さを検討する際は、この乖離を考慮しておくと安全です。

理論粗さが成り立つ条件

理論粗さの式 $R_z = \dfrac{f^2}{8R}$ は、以下の前提条件のもとで成立する近似式です。

工具の刃先が完全な円弧形状であること
切削中にびびり振動が発生しないこと
構成刃先（ビルトアップエッジ）が生じないこと
工具摩耗が無視できる程度であること
被削材が均質であること

実際の加工ではこれらの条件が完全に満たされることはないため、理論粗さと実測粗さには必ず差が生じます。
理論粗さはあくまで「これ以上良くはならない」という下限値として捉えるのが正しい使い方です。

理論粗さの値が要求粗さを下回らない場合（つまり理論的に達成不可能な場合）は、送り量やノーズ半径の条件を見直すか、加工方法そのものを変更する必要があります。
たとえば旋削では Ra 0.2 を達成するのが困難な場合、研削工程への変更を検討します。

表面粗さは材料の疲労強度にも影響を与えます。
材料の基本的な力学特性については応力-ひずみ曲線の記事で詳しく解説しています。

8. 表面粗さの測定方法

表面粗さの測定方法は、大きく接触式と非接触式の二つに分類されます。
それぞれの原理と適用場面を理解しておきましょう。

接触式（触針式）測定

触針式粗さ計は、先端が鋭いスタイラス（触針）を加工面に接触させ、表面をなぞりながら凹凸を検出する方式です。
JIS B0651で規定されるスタイラスの先端半径は標準で 2 $\mu\text{m}$ 、先端角度は60度または90度です。

スタイラスが表面をトレースする際、縦方向の変位が電気信号に変換されます。
この信号にフィルタ処理を施してうねり成分を除去した後、Ra・Rzなどの粗さパラメータが算出されます。

触針式のメリットは以下のとおりです。

装置が比較的安価で導入しやすい
操作が簡単で、現場作業者でも扱える
長年の実績があり、測定結果の信頼性が広く認められている
JIS規格で測定条件が詳細に規定されており、標準化が容易

一方、デメリットとしては以下の点が挙げられます。

触針が表面に接触するため、軟質材料（アルミ、銅、樹脂など）では測定痕が残る可能性がある
測定は線（プロファイル）に限られ、面全体の粗さ分布は得られない
測定速度が比較的遅く、全数検査には向かない
スタイラスの先端半径よりも狭い谷は正確に測定できない

非接触式（光学式）測定

非接触式の代表的な方式としては、レーザー顕微鏡（共焦点方式）と白色干渉計が挙げられます。

レーザー顕微鏡は、レーザー光を集光して表面の高さ情報をピンポイントで取得し、XY方向にスキャンすることで三次元の表面形状を測定します。
分解能が非常に高く、サブミクロンの凹凸も計測可能です。

白色干渉計は、光の干渉縞を利用して表面の微小な高さ変化を検出します。
触針式では困難なナノメートルオーダーの粗さ測定に対応できる高精度な手法です。

非接触式のメリットとデメリットを整理します。

項目	メリット	デメリット
測定精度	ナノメートルオーダーの高分解能	表面の光学特性に影響される
測定速度	面測定が高速に可能	データ処理に時間がかかる場合がある
三次元評価	面粗さパラメータ（Sa, Szなど）が取得可能	データ量が膨大になる
コスト	非破壊で繰り返し測定可能	装置価格が高い

カットオフ値と基準長さ

粗さ測定では、カットオフ値（フィルタの遮断波長）の設定が極めて重要です。
カットオフ値によって、うねり成分と粗さ成分を分離します。

カットオフ値 $\lambda_c$ は、粗さ成分とうねり成分の境界波長を定義するパラメータです。
$\lambda_c$ より短い波長の凹凸は「粗さ」、長い波長は「うねり」として区別されます。

JIS B0601:2013では、Raの値に応じたカットオフ値の推奨値が規定されています。

Ra範囲	カットオフ値	基準長さ	評価長さ
0.006 ～ 0.02	0.08 mm	0.08 mm	0.4 mm
0.02 ～ 0.1	0.25 mm	0.25 mm	1.25 mm
0.1 ～ 2	0.8 mm	0.8 mm	4 mm
2 ～ 10	2.5 mm	2.5 mm	12.5 mm
10 ～ 80	8 mm	8 mm	40 mm

基準長さ $l_r$ はカットオフ値 $\lambda_c$ と等しく設定されます。
評価長さ $l_n$ は基準長さの5倍が標準です。

$l_n = 5 \times l_r = 5 \times \lambda_c$

カットオフ値を誤って設定すると、うねり成分が粗さに混入したり、本来の粗さ成分が除去されたりするため注意が必要です。
とくに初期設定のまま測定してしまう事例が現場では少なくないため、測定前にRaの予想値からカットオフ値を選定する習慣をつけましょう。

面粗さパラメータ（Saなど）

従来の触針式測定は線（プロファイル）に沿った評価でしたが、近年では面全体を評価する面粗さパラメータへの移行が進んでいます。

面粗さパラメータはISO 25178で規格化されており、代表的なものとして以下があります。

Sa（算術平均面粗さ）：Raの面版。面全体の凹凸平均
Sz（最大高さ面粗さ）：Rzの面版。面全体の最大山谷差
Sq（二乗平均平方根面粗さ）：Rqの面版

面粗さパラメータを用いることで、プロファイル測定では検出できない面全体の粗さ分布や方向性のばらつきを定量的に評価できます。
レーザー顕微鏡や白色干渉計の普及に伴い、今後ますます活用が広がっていくでしょう。

測定時の実務上の注意点

表面粗さの測定では、以下の実務上の注意点を押さえておく必要があります。
測定値の信頼性を確保するために、ぜひ覚えておいてください。

測定方向の選定：粗さは測定方向によって値が変わります。
旋削面は送り方向（軸方向）に沿って測定するのが標準です。筋目に平行な方向で測定すると実際よりも良い値が出てしまうため、原則として筋目に対して直角方向に測定します。

測定位置と測定回数：加工面の中央部と端部では粗さが異なることがあります。
端部は工具の切り込み開始・終了位置であり、条件が不安定になりやすいためです。JIS B0633では複数回の測定を推奨しており、一般的には3回以上測定してその平均値を採用します。

測定面の清浄度：油膜や切りくず、指紋などが測定面に付着していると正確な測定ができません。
測定前に溶剤や圧縮空気で清掃してから測定に臨みましょう。

温度の影響：精密な粗さ測定では、被測定物と測定器の温度差による熱膨張の影響を考慮する必要があります。
理想的には温度管理された測定室で実施しますが、現場測定では十分な温度馴染みの時間を確保してください。

粗さ測定のトラブルシューティング

測定値が期待どおりにならない場合は、以下のチェックポイントを確認してみてください。

症状	考えられる原因	対処法
測定値がばらつく	測定位置・方向が不統一	測定箇所と方向を標準化する
Raが異常に大きい	カットオフ値が不適切	Ra予想値に合ったカットオフ値を選定する
Rzだけ異常に大きい	局所的な傷やバリが存在	加工面を目視確認し、異常箇所を特定する
加工直後は良好だが時間経過で悪化	錆や酸化膜の発生	防錆処理後に再測定する
触針式と光学式で値が異なる	測定原理の違い	管理基準の測定方式を統一する

粗さ管理の品質を維持するためには、測定器の定期校正も欠かせません。
校正用の基準片（粗さ標準片）を用いて、少なくとも年1回は精度確認を行うことを推奨します。

instant.engineer

9. まとめ

本記事では、表面粗さの基本パラメータであるRa（算術平均粗さ）とRz（最大高さ粗さ）について、定義・計算式・使い分け・図面指示・測定方法までを体系的に解説しました。

ポイントを振り返ります。

Raは中心線からの偏差の絶対値平均であり、測定再現性が高く一般的な品質管理に適している
Rzは最大の山と谷の差を評価し、シール面や摺動面など局所的な突起が問題になる用途に有効
旧JISの三角記号は廃止済みで、現行規格ではRa・Rzの数値で直接指示する方式に統一されている
旋削加工の理論粗さは送りの二乗とノーズ半径で決まり、加工条件の最適化に活用できる
測定時はカットオフ値の設定を必ず確認し、うねりと粗さを正しく分離することが重要

表面粗さの適切な管理は、部品の機能・寿命・外観を左右する基本中の基本です。
とくに粗さの指定値は加工コストに直結するため、機能要件を正確に把握した上で最適な値を選定してください。

本記事の内容を日々の設計や品質管理にぜひお役立てください。

なお、近年ではISO 25178に基づく面粗さパラメータ（Sa, Sz, Sqなど）への移行も進んでいます。
従来のプロファイル（線）評価から面評価へと発展する流れは、三次元測定技術の進歩に伴い今後加速していくでしょう。

表面粗さの知識は機械設計・品質管理のあらゆる場面で必要とされる基礎スキルです。
RaとRzの違いを正確に理解し、適切なパラメータ選定と図面指示を行えるようになれば、設計品質と製造効率の両立に大きく貢献できます。

粗さに関する疑問が生じた場合は、まず本記事で紹介したJIS B0601:2013の定義に立ち返ってください。
規格の原文を確認する習慣をつけることで、曖昧な理解による設計ミスや測定トラブルを未然に防ぐことができます。
