表面粗さ計の使い方｜ハンディ・非接触型を解説

機械工学 機械工学-計測

加工面の品質を左右する表面粗さを、あなたは本当に正しく測定できていますか。

切削や研削で仕上げた金属面の粗さは、部品の摺動性や密封性を決定づける重要な特性です。
しかし現場では「とりあえずRaだけ測っておけば大丈夫」という誤解が根強く残っています。

粗さ計の種類や測定条件の選び方を間違えると、同じ面を測っても結果が大きく変わります。
接触式と非接触式では測定原理が根本的に違い、得意な対象も異なります。

近年はハンディタイプの粗さ計が高精度化し、工作機械の脇で即座に測定できる環境が整いました。
一方で非接触式のレーザー顕微鏡や白色干渉計も、三次元的な面粗さ評価で存在感を増しています。

本記事では、表面粗さ計の基本原理から接触式・非接触式の違い、ハンディ型の使い方、測定条件の正しい設定方法までを体系的に解説します。



1. 表面粗さ計とは

表面粗さ計とは、加工面のミクロな凹凸を数値化して評価するための精密測定器です。
一般に「粗さ計」「粗さ測定機」とも呼ばれ、英語では Surface Roughness Tester と表記されます。

金属やプラスチックを切削・研削・放電加工などで仕上げると、表面には微細な山と谷が形成されます。
この凹凸パターンを定量的に捉えるのが粗さ計の役割です。

なぜ表面粗さの測定が重要なのか

表面粗さは、部品の機能や寿命に直結する特性です。
摺動面であれば粗さが大きいほど摩擦係数が増加し、摩耗の進行が早まります。

シール面では粗さが大きいと微小な隙間から流体が漏れ、密封性が保てません。
Oリング溝の底面粗さが過大だと、シール漏れの直接原因になるケースもあります。

逆に塗装面では適度な粗さが必要で、平滑すぎると塗料の密着性が低下します。
粉体塗装の前処理としてブラスト加工で表面を荒らすのは、密着力を確保するためです。

ベアリングのレース面やシリンダボアの摺動面では、粗さが潤滑油膜の形成に影響します。
粗すぎれば油膜が切れて焼付きを起こし、滑らかすぎれば油膜の保持ができません。

このように、表面粗さは「小さければ良い」とは限りません。
用途に応じた最適な粗さを実現し、それを正確に測定・管理することが品質保証の基本となります。

粗さ計の大分類：接触式と非接触式

表面粗さ計は、検出方式によって接触式と非接触式の2つに大別されます。

接触式はダイヤモンド触針を表面に当ててなぞり、上下の変位を電気信号に変換する方式です。
JIS B 0651（触針式表面粗さ測定機）で特性が規定されており、産業界で最も広く使われています。

非接触式はレーザーや白色光を照射して表面の高さ情報を取得する方式です。
共焦点方式と白色干渉方式が代表的で、面全体の三次元粗さを高速に取得できる利点があります。

どちらが優れているという単純な比較ではなく、測定対象や要求精度に応じた使い分けが重要です。
この記事では両方式の原理と特徴を順に解説し、現場での最適な選択をサポートします。

粗さ計の形態：据え置き型とハンディ型

接触式の粗さ計には、据え置き型（ベンチトップ型）とハンディ型（ポータブル型）があります。

据え置き型は防振テーブルや精密架台に設置し、高精度な測定が可能です。
検査室に設置して使用するもので、駆動ユニットの送り精度や除振性能に優れています。

ハンディ型は加工現場に持ち込んで使えるコンパクトな粗さ計です。
工作機械の脇で加工直後の面を測定できるため、工程内検査で重宝されています。

近年のハンディ型は小型軽量ながら据え置き型に迫る性能を持つ機種も登場しています。
現場での粗さ管理が飛躍的に容易になり、不良品の早期発見に大きく貢献しています。

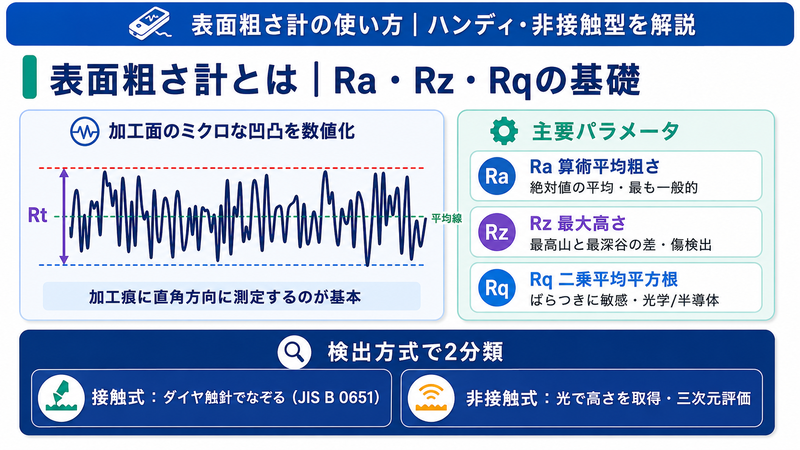

主要な粗さパラメータの概要

粗さ計で測定される代表的なパラメータは、算術平均粗さ Ra と最大高さ粗さ Rz です。

Ra は粗さ曲線の絶対値の平均であり、次の積分式で定義されます。



Ra = \dfrac{1}{l_r}\int_{0}^{l_r}\left|Z(x)\right|\,dx



ここで l_r は基準長さ、 Z(x) は粗さ曲線の高さ関数です。
Ra は1つの数値で面全体の平均的な粗さを表せるため、最も広く使われるパラメータです。

Rz は基準長さ内の最も高い山と最も深い谷の差であり、局所的な極端値を評価します。
傷やバリなど突発的な凹凸を検出したい場合は Ra よりも Rz が有効です。

二乗平均平方根粗さ Rq は統計的なばらつきを反映するパラメータで、次の式で計算されます。



Rq = \sqrt{\dfrac{1}{l_r}\int_{0}^{l_r}Z(x)^2\,dx}



Rq は Ra に比べて極端な山谷に対する感度が高い特徴があります。
光学部品や半導体ウェハーなど、微細な突起が性能に影響する用途で好まれます。

図面に指示されたパラメータを正しく選択して測定することが、品質保証の第一歩となります。

このほか、粗さ曲線要素の平均長さ RSm は、粗さの周期的パターンを評価するパラメータです。
旋盤加工面では RSm が工具の送り量とほぼ一致するため、加工条件の妥当性を確認するのに役立ちます。

負荷曲線（アボットカーブ）から求められる負荷長さ率 Rmr は、摺動面の耐摩耗性を評価する指標です。
負荷長さ率が大きいほど初期摩耗後の実接触面積が広く、摺動面としての寿命が長いことを示します。

図面における粗さ指示の読み方

機械図面では、表面粗さの要求値を三角記号（表面性状記号）で指示します。
JIS B 0031:2003「製品の幾何特性仕様 表面性状の図示方法」に基づく記号体系です。

記号の上に数値を記入することで、要求される粗さパラメータと基準長さを指定します。
「Ra 1.6」と記載されていれば、算術平均粗さが 1.6 μm 以下であることが求められています。

粗さ指示に上限値と下限値の両方が記載されている場合は、両方を満たす必要があります。
たとえばシリンダボア面では「Ra 0.2～0.8」のように範囲指定されることがあります。

粗さパラメータの種類が明記されていない場合は、原則として Ra で解釈します。
ただし最近の図面では Rz を併記するケースが増えており、両パラメータの確認が必要です。

JIS B 0031 では「16%ルール」と「最大値ルール」の2つの判定基準が定義されています。
16%ルールでは測定値の16%以上が上限値を超えなければ合格とする基準です。

一方、最大値ルールでは測定値がすべて上限値以下であることを求めるより厳しい基準です。
どちらのルールを適用するかは図面に指示されるため、注意深く読み取る必要があります。

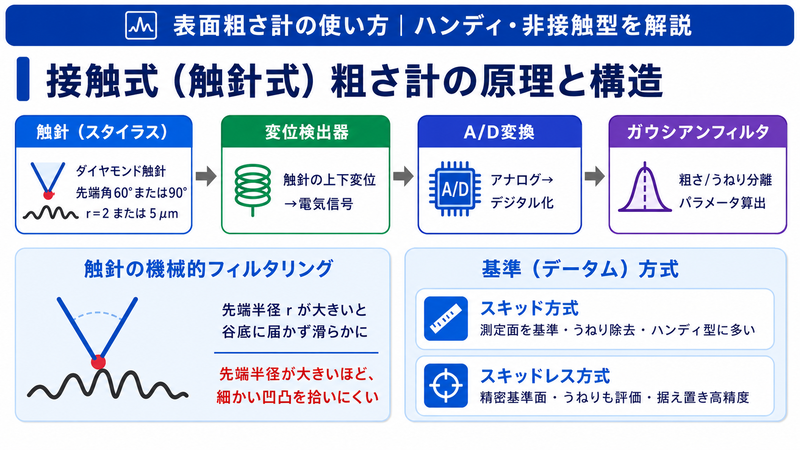

2. 接触式（触針式）粗さ計の原理と構造

接触式粗さ計は、産業界で最も歴史が長く、普及率も圧倒的に高い方式です。
JIS B 0651:2001「触針式表面粗さ測定機」で特性が規定されており、国際規格 ISO 3274 にも対応しています。

触針の材質と先端形状

表面粗さ計の心臓部が触針（スタイラス）です。
先端は天然または合成のダイヤモンドで作られ、非常に硬い材質で摩耗に強い設計になっています。

先端の形状は円錐形で、頂角は60\u00b0または90\u00b0が標準です。
先端半径（チップ半径）は一般に r = 2\,\mu\text{m} または r = 5\,\mu\text{m} が使われます。



r = 2\,\mu\text{m} の触針は微細な凹凸を忠実にトレースでき、精密仕上げ面の測定に適しています。
一方 r = 5\,\mu\text{m} は一般的な機械加工面に対応し、触針の耐久性も高めです。



先端半径が大きすぎると谷の底まで到達できず、実際よりも滑らかな結果になります。
この現象を機械的フィルタリング効果と呼び、先端半径が短波長カットオフとして機能します。

触針の先端半径による機械的フィルタリングの短波長限界は、次の近似式で見積もれます。



\lambda_{\text{min}} \approx 2\sqrt{2rR_z}



ここで r は触針先端半径、 R_z は測定面の最大高さ粗さです。
この式から、微細な粗さを正確に測定するには小さな先端半径が必要であることが分かります。

検出器の変位変換原理

触針が表面をなぞると、凹凸に応じて上下に変位します。
この微小な変位を電気信号に変換するのが検出器（ピックアップ）の役割です。

変換方式としては、差動インダクタンス方式が最も一般的です。
触針の変位によってコイルのインダクタンスが変化し、それを電圧の変化として検出します。

差動インダクタンス方式では、E字型コアの中央脚にアーマチュアが取り付けられています。
触針の変位がアーマチュアを上下させ、2つのコイル間のインダクタンスバランスが崩れることで変位量を検出します。

このほかにも、圧電素子方式や光干渉方式の検出器が存在します。
いずれも触針の上下動を高精度にアナログ電気信号へ変換し、後段のA/D変換器を通じてデジタル処理に渡す仕組みです。

信号処理とA/D変換

検出器から出力されたアナログ信号は、A/D変換器でデジタルデータに変換されます。
最新の粗さ計ではサンプリング周波数が高く、微細な凹凸も忠実にデジタル化できます。

デジタル化されたデータには、粗さ成分だけでなくうねりや形状成分も含まれています。
ガウシアンフィルタを適用して各成分を分離し、目的のパラメータを算出するのが信号処理の役割です。

据え置き型の高級機では、フィルタの種類を選択できるものもあります。
ガウシアンフィルタのほか、位相補正ガウシアンフィルタやスプラインフィルタなどが選択可能です。

フィルタの種類によって粗さパラメータの値が微妙に異なるため、測定条件として記録しておく必要があります。
JIS B 0601:2013 ではガウシアンフィルタがデフォルトとして規定されています。

駆動ユニットとデータム機構

触針を一定速度で直線移動させるのが駆動ユニットです。
送り速度は通常 0.25\,\text{mm/s} から 1.0\,\text{mm/s} の範囲で設定できます。



据え置き型では駆動ユニットの真直度が測定精度に大きく影響します。
高精度な研磨ガイドを使い、送り方向のうねりを最小限に抑えた設計になっています。

データム（基準面）は、測定面から粗さ成分を分離するための物理的な仕組みです。
スキッド方式では測定面そのものを基準とし、スキッドレス方式では外部の精密基準面を使います。

スキッド方式は構造が単純でハンディ型に多く採用されています。
スキッドが測定面上を滑ることで、長波長のうねり成分を機械的に除去する効果があります。

スキッドレス方式は精密基準面に対する絶対的な変位を検出するため、うねり成分も正確に評価できます。
据え置き型の高精度測定で必須となる方式です。

測定力と表面へのダメージ

触針が表面を押す力を測定力と呼びます。
JIS B 0651 では標準的な測定力を 0.75\,\text{mN} と規定しています。



触針が表面に与える接触応力は、ヘルツ接触理論で概算できます。
先端半径 r の球体が平面に測定力 F で押し付けられたとき、最大接触圧力は次の式で表されます。



p_{\text{max}} = \dfrac{1}{\pi}\left(\dfrac{6FE^{*2}}{r^2}\right)^{1/3}



ここで E^{*} は等価弾性係数です。
アルミニウムのような軟質材料では接触圧力が降伏応力を超え、表面に微小な圧痕が残る場合があります。

測定力が大きすぎると、柔らかい材料に傷がつく恐れがあります。
逆に小さすぎると触針が表面に追従しきれず、測定誤差が生じます。

最近のハンディ型粗さ計では 0.75\,\text{mN} と 4\,\text{mN} の2種類の検出器を切り替えて使える機種もあります。
測定対象の材質と仕上げ精度に応じた測定力の選択が大切です。



関連記事

instant.engineer

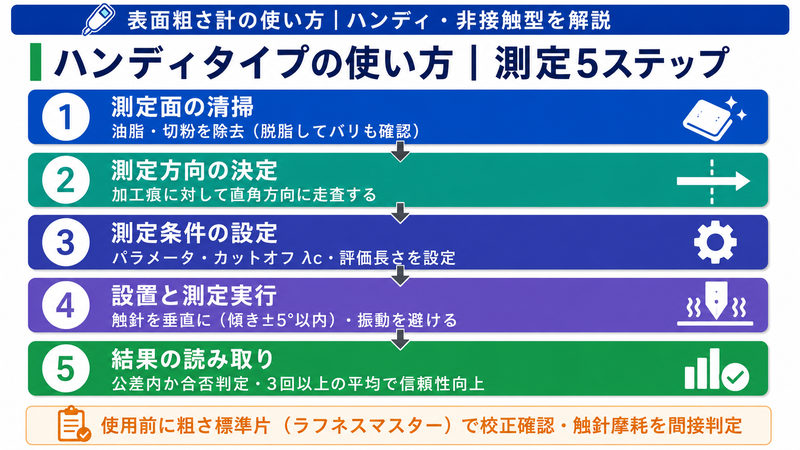

3. ハンディタイプの使い方と測定手順

ハンディタイプの粗さ計は、工作機械のすぐ脇で使える携帯型の測定器です。
代表的な機種として、ミツトヨ SJ-210/SJ-310 シリーズや東京精密 HANDYSURF+ が挙げられます。

ここでは、ハンディ型粗さ計を正しく使うための手順をステップ形式で解説します。

Step 1：測定面の清掃と準備

測定前に、対象面の油脂や切粉を十分に除去します。
エアブローやウエスで表面を清浄にし、異物が触針に巻き込まれるのを防ぎましょう。

切削油が残った状態で測定すると、油膜が触針の追従性を低下させます。
脱脂用の溶剤（イソプロピルアルコールなど）で拭き取ると確実です。

測定面にバリや異常な突起がある場合は、測定結果が乱れる原因になります。
あらかじめ目視で表面状態を確認し、必要に応じてバリを除去してください。

Step 2：測定方向の決定

表面粗さは測定する方向によって値が変わります。
原則として、加工痕に対して直角方向に測定するのが基本です。

たとえば旋盤加工面では送りマークが同心円状に入るため、径方向に触針を走らせます。
研削面では研削条痕に対して直角方向が正しい測定方向です。

フライス加工面では工具の送り方向に規則的な凹凸が生じます。
このため送り方向に対して直角に測定するのが一般的です。

放電加工面やショットブラスト面では加工痕の方向性がないランダムな凹凸になります。
この場合は任意の方向で3回以上測定し、最大値を採用するのがよいでしょう。

図面で測定方向が指定されている場合は、その指示に必ず従います。
指定がない場合は、Ra や Rz が最大になる方向で測定するのがJISの基本的な考え方です。

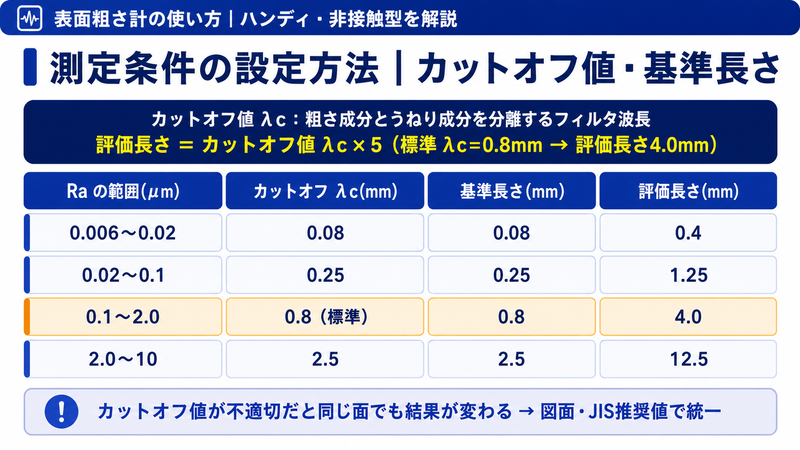

Step 3：測定条件の設定

粗さ計の操作パネルで、以下の項目を設定します。

  • 評価パラメータ：Ra、Rz、Rq などから図面指示に合わせて選択
  • カットオフ値 \lambda_c：JIS B 0601 の推奨値から選定（標準は 0.8 mm）
  • 評価長さ：通常はカットオフ値の5倍（0.8 mm なら 4.0 mm）
  • 測定速度： 0.25 \u301c 0.5\,\text{mm/s} が一般的

カットオフ値の設定が不適切だと、粗さ成分とうねり成分の分離が正しく行われません。
設定方法の詳細は後述のセクション「6. 測定条件の設定方法」で詳しく解説します。

Step 4：粗さ計の設置と測定実行

ハンディ型の場合、駆動ユニットを測定面に静かに置きます。
このとき、触針が測定面に対して垂直に当たるように角度を調整してください。

触針の傾き角度が許容範囲を超えると、測定値に系統的な誤差が生じます。
一般に触針の傾き許容値は ±5° 程度とされています。

スタートボタンを押すと触針が自動で移動を開始し、表面の凹凸データを取得します。
測定中は振動や衝撃を与えないように注意が必要です。

工作機械の近くで測定する場合は、隣接する機械の振動が影響することがあります。
可能であれば、振動源となる装置を一時停止させてから測定しましょう。

Step 5：結果の読み取りと判定

測定が完了すると、液晶画面にパラメータ値と断面曲線が表示されます。
最新のハンディ型はカラー液晶を搭載しており、粗さ曲線を視覚的に確認できます。

測定値が図面指示の公差範囲内にあるかを確認し、合否を判定します。
同一面で3回以上測定して平均値をとると、信頼性の高い結果が得られます。

粗さ曲線の形状も重要な情報です。
周期的な凹凸パターンは工具の送りマークを示し、不規則な突起は異物やバリの存在を示唆しています。

USB やBluetooth でPCに測定データを転送し、記録・管理することも可能です。
工程能力の算出やトレーサビリティの確保に活用できます。

工程能力管理への活用

測定データの蓄積は、単なる記録管理にとどまりません。
継続的に測定データを収集することで、加工工程の安定性を統計的に評価できます。

たとえば、研削工程の粗さデータを蓄積し、管理図にプロットすると工程の傾向が見えてきます。
砥石の摩耗に伴う粗さの漸増傾向を検知できれば、ドレッシングの適切なタイミングを判断できます。

工程能力指数 Cpk を算出すれば、工程が図面公差に対してどれだけ余裕を持っているかが分かります。
粗さ測定のCpkが1.33以上であれば、工程は十分に安定していると判断できます。

このように、ハンディ型粗さ計は「測定器」にとどまらず、品質改善のためのデータソースとしても活用できます。
IoT対応のデータ転送機能と組み合わせることで、リアルタイムの工程監視も実現可能です。

ハンディ型の日常メンテナンス

ハンディ型粗さ計の精度を維持するには、日常的なメンテナンスが欠かせません。

使用前には必ず粗さ標準片（ラフネスマスター）で校正確認を行います。
標準片の認証値と測定値の差が許容範囲内であることを確認してから本測定に入りましょう。

触針の先端は目視で確認しにくいため、校正確認の値で間接的に摩耗を判定します。
認証値との差が大きくなってきたら、触針の交換時期と判断してください。

バッテリーの残量不足は測定精度に影響する場合があります。
残量が一定以下になるとアラームが表示される機種が多いため、必ずアラーム前に充電しましょう。

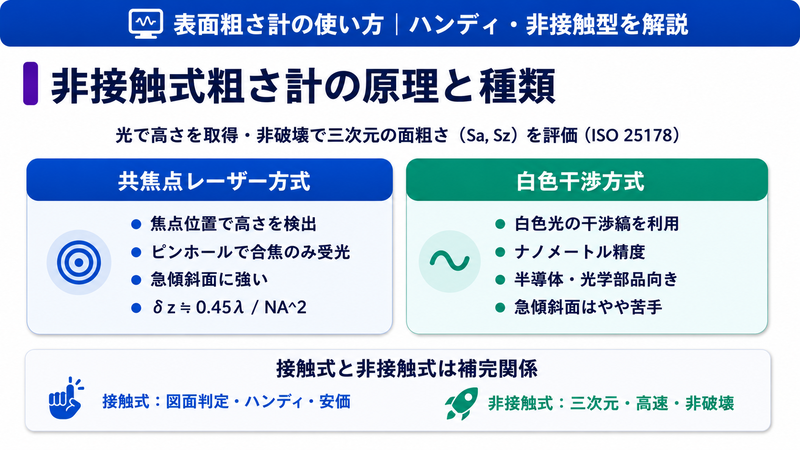

4. 非接触式粗さ計の原理と種類

非接触式の粗さ計は、光を利用して表面の高さ情報を取得する方式です。
触針を使わないため、測定面を傷つけることなく、高速かつ広範囲の測定が可能です。

非接触式は ISO 25178 で規定される面粗さパラメータ（Sa、Sz など）の測定にも対応しています。
従来の線粗さだけでは捉えきれない三次元的な表面性状を評価できる点が大きな強みです。

共焦点レーザー方式の原理

共焦点レーザー方式は、レーザー光の焦点位置を利用して表面の高さを測定する方式です。

対物レンズを通してレーザーを対象面に照射し、反射光をピンホールで受光します。
焦点が正確に合った位置でのみ光がピンホールを通過するため、その高さを精密に検出できます。

対物レンズを上下に走査しながら、各点で最も強い反射光が得られる高さを記録します。
この操作を面内の全画素について繰り返すことで、表面の三次元プロファイルを構築します。

共焦点方式の垂直分解能は対物レンズの開口数（NA）に依存し、次の近似式で表されます。



\delta z \approx \dfrac{0.45\lambda}{NA^2}



ここで \lambda はレーザーの波長、 NA は対物レンズの開口数です。
NA = 0.95 のレンズであれば \delta z \approx 0.2\,\mu\text{m} 程度の垂直分解能が得られます。

共焦点方式は急傾斜面の測定に強いのが特長です。
対物レンズのNAが大きいほど急な斜面からの反射光も捉えられ、高角度の測定が可能になります。

白色干渉方式の原理

白色干渉方式は、白色光の干渉現象を利用して表面の高さをナノメートル精度で測定する方式です。

白色光源からの光をビームスプリッターで2つに分け、一方を参照ミラーに、もう一方を測定面に照射します。
両方の反射光が再び合流すると、光路差に応じた干渉縞が発生します。

対物レンズを上下に走査しながら、各画素で干渉強度が最大になる高さを検出します。
白色光はコヒーレンス長が短いため、光路差がゼロに近い位置でのみ明瞭な干渉縞が現れます。

この特性を利用して、各画素の高さをナノメートル精度で特定できるのです。
サブナノメートル（0.1 nm 以下）の分解能を持つ装置も実用化されています。

超精密加工面や光学部品の評価に適しており、半導体ウェハーの CMP 後の表面評価にも使われます。
反面、急傾斜面では反射光がレンズに戻りにくいため、共焦点方式より測定可能な傾斜角度が限られます。

接触式と非接触式の比較

比較項目 接触式（触針式） 非接触式（光学式）
測定原理 ダイヤモンド触針の変位 レーザー／白色光の反射
表面への影響 微小な傷の可能性あり 非破壊（傷なし）
測定速度 低速（触針の送り速度に依存） 高速（面全体を一括取得可能）
垂直分解能 数nm \u301c 数十nm サブnm \u301c 数nm
三次元評価 線粗さが基本 面粗さ（Sa, Sz等）を直接取得可
携帯性 ハンディ型あり 基本的に据え置き型
価格帯 数十万円 \u301c 数百万円 数百万円 \u301c 数千万円
JIS規格 JIS B 0651 個別方式ごとに規定



接触式は歴史が長くJIS規格も整備されているため、図面指示の粗さ判定に広く使われています。
非接触式は三次元的な面評価や高速測定が求められる場面で威力を発揮します。

両者は競合関係ではなく補完関係にあり、用途に応じた使い分けが最善の選択です。

その他の非接触方式

共焦点レーザー方式と白色干渉方式のほかにも、非接触で表面粗さを評価する方式が存在します。

フォーカスバリエーション方式は、光学顕微鏡の焦点深度を利用して表面の三次元形状を取得する方式です。
Alicona（ブルカーグループ）の InfiniteFocus シリーズが代表的な装置として知られています。

フォーカスバリエーション方式は粗い面（Ra 0.1 μm 以上）の測定に強みがあります。
切削面や研削面など産業用途の粗さ測定に適しており、測定範囲も比較的広く取れます。

光切断法は、レーザーラインを表面に投影し、その変形を撮影して粗さプロファイルを取得する古典的な方式です。
測定速度が速く、インライン検査に適していますが、垂直分解能は共焦点方式や白色干渉方式に劣ります。

散乱光法は、表面に照射した光の散乱パターンから粗さを推定する方式です。
非常に高速に測定できるため、全数検査が求められるラインでの粗さモニタリングに活用されています。

ただし散乱光法は表面の光学特性に強く依存するため、材質が変わるたびに校正が必要です。
補助的な粗さモニタリング手段として位置づけ、最終判定は接触式で行うのが実用的な運用方法です。

業界別の使い分け事例

自動車業界では、エンジンのシリンダボア面やクランクシャフトのジャーナル面に接触式が広く使われています。
量産ラインでの工程内検査にはハンディ型が適しており、抜き取り検査で効率よく品質を管理しています。

半導体業界では、ウェハー表面の超平滑面評価に白色干渉計が不可欠です。
CMP後のウェハー表面は Ra 0.5 nm 以下の超精密面であり、接触式では測定困難な領域です。

金型業界では、キャビティの鏡面仕上げ面に共焦点レーザー顕微鏡が活用されています。
触針による傷が許容されないため、非接触式が第一選択となります。

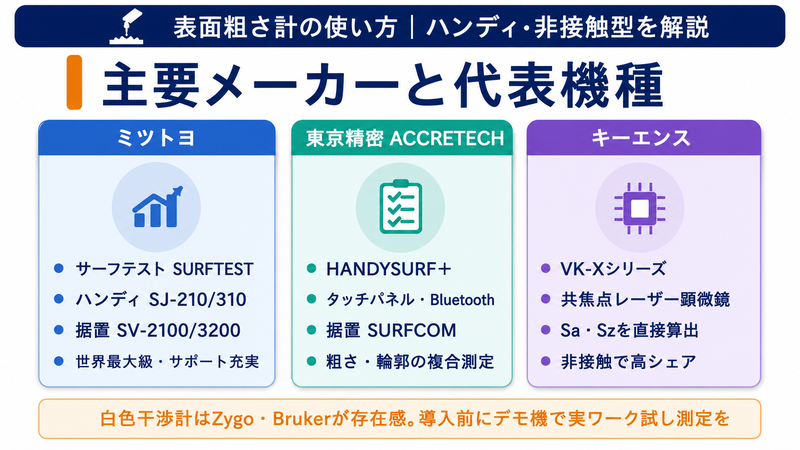

5. 主要メーカーと代表機種の比較

表面粗さ計を製造する主要メーカーは、国内ではミツトヨと東京精密（ACCRETECH）が二大勢力です。
非接触式ではキーエンスが共焦点レーザー顕微鏡で高いシェアを持っています。

ミツトヨ：サーフテストシリーズ

ミツトヨは「サーフテスト（SURFTEST）」ブランドで、ハンディ型から据え置き型まで幅広いラインナップを展開しています。

ハンディ型の SJ-210 シリーズは、2.4インチカラー液晶とリチウムイオンバッテリーを搭載した人気機種です。
粗さ曲線の表示や合否判定機能を備え、直感的な操作が特長となっています。

上位機種の SJ-310 シリーズはさらに高精度な測定に対応し、スキッドレス検出器も使用可能です。
USB通信で測定データをPCに転送し、専用ソフトウェアで解析・帳票出力ができます。

据え置き型では SV-2100 / SV-3200 シリーズが粗さ・輪郭形状の複合測定に対応しています。
検査室での高精度評価に活用されています。

ミツトヨは世界最大級の精密測定器メーカーとして、国内外に広いサービスネットワークを持っています。
校正サービスや技術サポートが充実しており、導入後の安心感が選定の大きな理由になっています。

東京精密：HANDYSURFシリーズ

東京精密（ACCRETECH）は「HANDYSURF」ブランドでポータブル粗さ計を展開しています。

最新の HANDYSURF+ は、タッチパネル搭載の大画面カラー液晶で操作性に優れた設計です。
Bluetooth通信にも対応しており、ワイヤレスでスマートフォンやタブレットにデータを送信できます。

据え置き型では SURFCOM シリーズが粗さ・うねり・輪郭形状の複合測定に対応しています。
高精度な駆動ユニットとスキッドレス検出器により、厳密な粗さ評価が可能です。

キーエンス：非接触式レーザー顕微鏡

キーエンスは「VK-Xシリーズ」などの共焦点レーザー顕微鏡で、非接触式の表面粗さ測定市場をリードしています。

レーザー顕微鏡による三次元形状取得と粗さ解析を一台で完結できる点が強みです。
面粗さパラメータ Sa や Sz も直接算出可能で、自動ステージにより測定者のばらつきも低減できます。

白色干渉計の分野では Zygo（ザイゴ）や Bruker（ブルカー）など海外メーカーが存在感を示しています。
ナノメートル精度の三次元面評価が求められる半導体・光学分野で広く採用されています。

このほか、小池製作所やオリンパス（現エビデント）なども表面粗さ関連の測定装置を展開しています。
測定対象の特殊性によっては、ニッチメーカーの装置が最適解になるケースもあるため幅広く情報を収集しましょう。

メーカー選定のポイント

粗さ計を選ぶ際は、以下の観点で比較すると適切な判断ができます。

  • 測定対象：一般機械加工面なら接触式で十分、超精密面や軟質材なら非接触式を検討
  • 使用場所：加工現場ならハンディ型、検査室なら据え置き型が適切
  • 要求精度：Ra 0.1\,\mu\text{m} 以上なら接触式、サブnmレベルなら非接触式が有利
  • データ管理：USB/Bluetooth対応やソフトウェアの充実度もチェック
  • 校正・メンテナンス：国内メーカーはサポート体制が充実している点が強み

導入前にはメーカーからデモ機を借りて、実際のワークで試し測定を行うことをお勧めします。
カタログスペックだけでは分からない操作性や測定安定性を事前に確認できます。



6. 測定条件の設定方法（カットオフ値・基準長さ）

表面粗さの測定で最も誤りが多いのが、測定条件の設定です。
カットオフ値や基準長さの設定を間違えると、同じ面を測っても異なる結果になります。

カットオフ値 \lambda_c とは

カットオフ値 \lambda_c は、粗さ成分とうねり成分を分離するためのフィルタの波長です。
JIS B 0601:2013 で規定されており、測定データからうねりを除去して粗さ曲線を抽出するために使います。



粗さ計が取得する断面曲線（一次プロファイル）には、粗さ成分とうねり成分が混在しています。
ガウシアンフィルタを適用し、カットオフ値 \lambda_c より短い波長の成分を「粗さ」、長い波長の成分を「うねり」として分離します。



ガウシアンフィルタの伝達特性は、次の式で表されます。



H(\lambda) = e^{-\pi\left(\dfrac{\lambda_c}{\lambda}\right)^2 \ln 2}



波長 \lambda = \lambda_c のとき伝達率は 50% となり、これがカットオフの定義です。
カットオフ値より十分短い波長は粗さ曲線に残り、十分長い波長はうねり曲線に分類されます。

基準長さと評価長さの関係

基準長さ l_r とカットオフ値 \lambda_c は等しい値です。
これはJIS B 0601:2013 で明確に定義されています。



l_r = \lambda_c



評価長さ l_n は、基準長さの整数倍として定義されます。
標準では基準長さの5倍が評価長さとなります。



l_n = 5 \times l_r = 5\lambda_c



たとえば 0.8 mm の場合、評価長さは 4.0 mm です。
粗さ計の触針はこの評価長さ分だけ表面を走査し、得られたデータから粗さパラメータを算出します。

実際の走査距離（トラバース長さ l_t）は、評価長さに助走区間と惰走区間を加えたものになります。



l_t = l_n + 2\lambda_c = 7\lambda_c



0.8 mm の場合、トラバース長さは 5.6 mm です。
助走区間はフィルタの安定化に、惰走区間は触針の減速に必要な区間です。

カットオフ値の選定手順

カットオフ値の選定は、JIS B 0633:2001「表面性状の評価方式及び手順」に基づいて行います。

手順1：図面に基準長さが指示されている場合は、その値をそのまま \lambda_c に設定します。

手順2：図面に指示がない場合は、予備測定を行います。
まず 0.8 mm（最も一般的な値）で仮測定し、Ra を求めます。

手順3：仮測定の結果を JIS B 0633 の推奨表と照合します。

Ra の範囲 (μm) 基準長さ lr (mm) 評価長さ ln (mm)
0.006 < Ra ≤ 0.02 0.08 0.4
0.02 < Ra ≤ 0.1 0.25 1.25
0.1 < Ra ≤ 2 0.8 4.0
2 < Ra ≤ 10 2.5 12.5
10 < Ra ≤ 80 8.0 40.0



手順4：仮測定の Ra が上表の範囲内に収まっていれば、そのカットオフ値を採用します。
範囲外であれば、該当する範囲のカットオフ値に変更して再測定します。

一般的な機械加工面（旋盤仕上げ、研削仕上げ）では 0.8 mm が最も使用頻度が高いです。
超精密加工面やラッピング面では 0.25 mm を選択するケースが多くなります。

短波長カットオフ \lambda_s の役割

カットオフ値 \lambda_c が長波長側のフィルタであるのに対し、 \lambda_s は短波長側のカットオフです。
\lambda_s は粗さ曲線からノイズや触針先端形状の影響を除去するために設定されます。



粗さの評価帯域は \lambda_s から \lambda_c の間に限定されます。
つまり粗さ曲線は波長 \lambda_s 以上かつ \lambda_c 以下の成分だけを含む帯域制限された信号です。



JIS B 0601:2013 では \lambda_c / \lambda_s = 300 が推奨比率です。
0.8 mm のとき 2.5 μm となります。

現場でありがちなカットオフ値の設定ミス

現場で最も多い設定ミスは、カットオフ値を一律 0.8 mm に固定してしまうことです。
ラッピング仕上げ面の Ra が 0.02 μm 程度の場合、0.8 mm では粗さよりもうねりを測定してしまいます。

逆に、鋳肌面や放電加工面のように粗い表面（Ra 10 μm 以上）では、0.8 mm では基準長さが短すぎます。
この場合は 2.5 mm や 8.0 mm に変更しないと、粗さの全体像を正しく捉えることができません。

もう一つのよくあるミスは、評価長さの確保不足です。
測定面の長さがトラバース長さより短い場合、基準長さの数を5回から3回に減らす「短縮評価」が可能です。

ただし短縮評価では統計的な信頼性が低下するため、報告書には評価条件を明記しましょう。
図面に特別な指示がない限り、基準長さ5回の標準評価が推奨されます。

カットオフ値の設定に迷った場合は、まず予備測定を行い、JIS B 0633 の推奨表に従うのが最善です。
経験的な判断で設定を変えることは避け、規格に基づいた手順を習慣化してください。



関連記事

instant.engineer

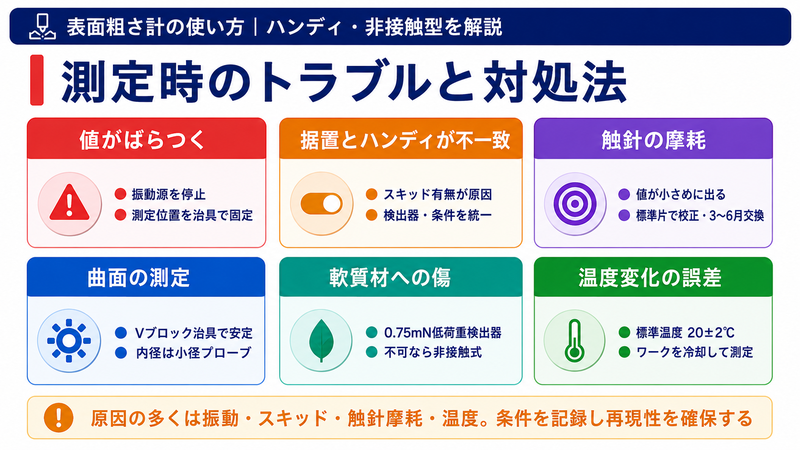

7. 測定時のトラブルと対処法

表面粗さの測定は一見シンプルに見えますが、現場では様々なトラブルが発生します。
ここでは代表的なトラブルとその対処法を整理します。

トラブル1：測定値が毎回ばらつく

同じ面を測定しているのに、毎回異なる値が出るケースです。
原因として最も多いのは振動の影響です。

加工現場では近隣の工作機械や搬送装置が振動源になります。
ハンディ型で現場測定する場合は、可能な限り振動源を停止させてから測定してください。

もう一つの原因は測定位置のずれです。
加工面は部位によって粗さが異なることが多いため、毎回同じ位置で測定する必要があります。

マーキングや治具を使って測定位置を固定すると、ばらつきを大幅に低減できます。
ケガキ線やポンチマークで測定開始点を明示する方法が実用的です。

トラブル2：据え置き型とハンディ型で値が合わない

検査室の据え置き型で測った値と、現場のハンディ型で測った値が一致しない場合があります。
これは「スキッドの有無」が原因であることが多いです。

ハンディ型の多くはスキッド付き検出器を使用しています。
スキッドは測定面上を滑りながら基準を形成するため、長波長のうねり成分がハイパスフィルタ的に除去されます。

一方、据え置き型でスキッドレス検出器を使うと、うねり成分も含めた断面曲線が得られます。
両者を比較する場合は検出器のタイプと測定条件を統一することが重要です。

それでも一致しない場合は、基準となる測定機を1台決め、それを「マスター」として運用するのが実用的です。

トラブル3：触針の摩耗による測定誤差

触針の先端は使用を重ねると徐々に摩耗します。
摩耗した触針では先端半径が大きくなり、微細な凹凸を正確にトレースできなくなります。

結果として、本来の粗さよりも小さな値が測定されるようになります。
触針の摩耗は目視では判断しにくいため、定期的な校正と交換が必要です。

校正には粗さ標準片（ラフネスマスター）を使用します。
標準片の認証値と測定値を比較し、許容差を超えた場合は触針を交換してください。

触針の交換目安は、使用頻度にもよりますが一般的に3か月\u301c6か月程度です。
硬い表面（焼入れ鋼など）を頻繁に測定する場合は、交換サイクルを短くする必要があります。

トラブル4：曲面の測定が難しい

円筒面や球面などの曲面では、触針の走査方向と曲率の関係で測定誤差が生じやすくなります。
曲率半径が小さい面では、触針が曲面に追従しきれず浮き上がることがあります。

対策としては、曲面用のVブロック治具やアダプターを使用して検出器を安定させる方法があります。
据え置き型には曲面専用の測定プログラムが搭載されている機種もあり、曲率補正を自動で行えます。

内径面（ボア内面）の粗さ測定には、小径用のプローブが必要です。
ミツトヨや東京精密からは内径測定用の専用スタイラスが別売りで提供されています。

トラブル5：柔らかい材料への傷

アルミニウム、銅、樹脂などの軟質材料では、触針が表面に傷をつけるリスクがあります。
特に鏡面仕上げされた面では、微小な傷でも外観不良として問題になります。

軟質材料を測定する場合は、測定力 0.75\,\text{mN} の低荷重検出器を使用します。
それでも傷が許容できない場合は、非接触式の粗さ計を検討してください。

トラブル6：温度変化による測定誤差

粗さ計本体やワークの温度が変化すると、熱膨張により測定値に誤差が生じることがあります。
特に精密な据え置き型測定では、検査室の温度管理が不可欠です。

JIS B 0651 では、測定環境の標準温度を 20±2℃ と規定しています。
加工直後のワークは熱を持っているため、十分に冷却してから測定することが重要です。

ハンディ型を工場内で使用する場合は、空調の効いたエリアと炉前など高温エリアで条件が大きく異なります。
測定場所の温度を記録しておくと、後から測定値の信頼性を検証できます。

温度管理ができない環境では、同一条件で複数回測定して傾向を把握するアプローチが実用的です。
温度による系統誤差を把握しておけば、補正して正確な値に近づけることも可能です。

実務で役立つ測定テクニック

粗さ測定の精度を高めるために、現場で実践できるテクニックをいくつか紹介します。

まず、測定前にワークを専用の定盤やVブロックにしっかり固定することが重要です。
ワークが不安定だと測定中に微小な動きが生じ、粗さデータにノイズが混入します。

磁石式のマグネットベースを使えば、鉄系材料のワークを簡単に固定できます。
非磁性材料の場合は、バイスやクランプで確実に保持してください。

ハンディ型では、駆動ユニットの走査方向とワークの端面が平行になるように設置します。
斜めに走査すると測定パスが端面から外れる恐れがあり、特に小さなワークでは注意が必要です。

粗さの異方性を評価したい場合は、0°、45°、90°の3方向で測定すると有効です。
旋盤やフライス加工では方向によって粗さが大きく異なるため、多方向測定で全体像を把握できます。

測定結果を記録する際は、パラメータ値だけでなく粗さ曲線のプロファイルも保存しましょう。
プロファイル形状から加工状態の異常（工具の欠け、びびり振動など）を視覚的に判読できます。

トラブル予防のチェックリスト

測定前に以下のチェックリストを確認すると、トラブルの多くを未然に防ぐことができます。

  • 装置側：触針の外観確認、標準片での校正確認、バッテリー残量確認
  • ワーク側：表面の清浄度確認、バリの有無確認、測定面の温度安定
  • 環境側：振動源の停止確認、測定室の温度確認、粉塵の有無確認

このチェックリストを紙やタブレットで運用し、測定記録と一緒に保管しましょう。
ISO 9001 や IATF 16949 の認証工場では、測定手順の文書化が求められるケースが増えています。



関連記事

instant.engineer



8. まとめ

本記事では、表面粗さ計の基本原理から実践的な使い方までを体系的に解説しました。

表面粗さ計は接触式（触針式）と非接触式（光学式）に大別され、それぞれに明確な得意分野があります。
接触式はJIS規格が整備されており、一般的な機械加工面の粗さ判定に広く用いられています。

接触式の心臓部はダイヤモンド触針であり、先端半径 r = 2\,\mu\text{m} または r = 5\,\mu\text{m} の選択が測定精度に直結します。
差動インダクタンス方式の検出器が微小変位を高精度に電気信号へ変換し、粗さパラメータを算出します。

ハンディタイプの粗さ計は、加工現場での工程内検査に欠かせないツールとなっています。
正しい測定方向の選定、適切なカットオフ値の設定、そして清浄な測定面の確保が正確な測定の三原則です。

非接触式は三次元的な面粗さ評価に強みがあり、超精密加工や光学部品の分野で普及が進んでいます。
共焦点レーザー方式は急傾斜面に、白色干渉方式はナノメートル精度の高さ測定に適しています。

カットオフ値 \lambda_c の設定はJIS B 0633 に基づいて行い、予備測定と推奨表の照合を徹底してください。
短波長カットオフ \lambda_s との組み合わせで粗さの評価帯域が定義される点も重要です。

振動対策・触針の管理・測定位置の固定など、現場レベルの品質管理も測定精度に大きく影響します。
据え置き型とハンディ型の値が合わない場合は、スキッドの有無と測定条件の違いを確認しましょう。

粗さ計の導入を検討する際は、測定対象・使用場所・要求精度の3軸で総合的に比較してください。
デモ測定で実際のワークを評価してから購入判断を行うと、導入後のミスマッチを防ぐことができます。

表面粗さの測定は、ものづくりの品質を支える基盤技術です。
本記事の内容を参考に、用途に最適な粗さ計を選び、正しい手順で測定を実施してください。

粗さ測定の技術は日々進化しています。
最新の測定機器やJIS規格の改訂動向にもアンテナを張り、測定品質の継続的な向上を目指していきましょう。
