「スイッチを入れても、なぜ電圧がじわじわとしか上がらないのか」
コンデンサやコイルを含む回路を扱うと、必ずこの「応答の遅れ」に出会います。
その遅れの速さを表すのが、本記事のテーマである時定数です。
時定数とは、回路が変化に追従する速さを表す量で、RC回路やRL回路の応答を理解する鍵になります。

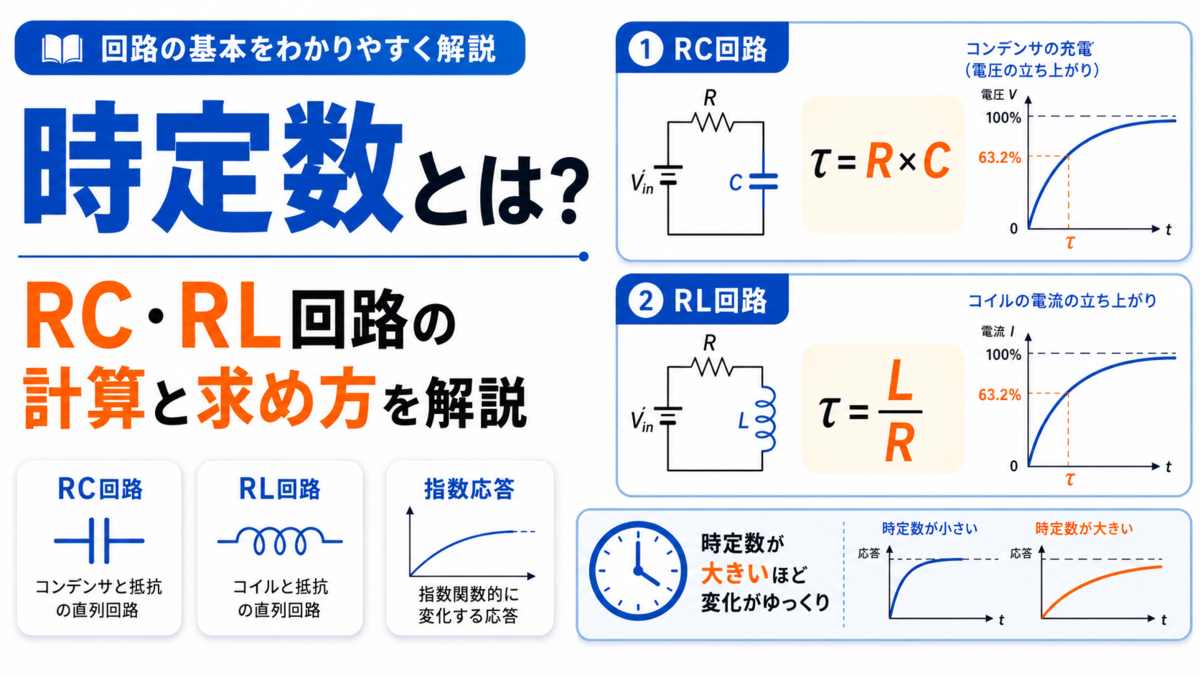

本記事では、時定数の意味と求め方から、RC回路とRL回路の時定数、63.2%ルール、計算例、そしてフィルタやタイマーへの応用までを、数式と図表で体系的に解説します。
- 1. 時定数とは｜回路の応答の速さ
- 2. RC回路の時定数
- 3. RL回路の時定数
- 4. 63.2%ルール｜時定数の読み取り方
- 5. 時定数の計算例
- 6. 時定数の応用
- 7. 時定数を変えるには
- まとめ
1. 時定数とは｜回路の応答の速さ
時定数とは、回路が入力の変化に追従する速さを表す量です。
記号にはギリシャ文字のτ（タウ）を使い、単位は秒です。
1-1. 時定数の意味
コンデンサやコイルは、エネルギーをためる性質を持っています。
そのため、電圧や電流が変化しても、出力は瞬時には変わらず、徐々に追従していきます。
この「徐々に追従する」速さを1つの数値で表したのが時定数です。
時定数が小さいほど応答は速く、大きいほど応答は遅くなります。
時定数は、回路がどれくらいの時間スケールで反応するかを示す目安になります。
応答の速さを語るうえで、まず押さえるべき基本量です。
1-2. 時定数の記号と単位
時定数は記号τで表され、単位は秒（s）です。
RC回路では数ミリ秒から数秒、温度のような系では数分に及ぶこともあります。
同じ「時定数」でも、対象によってその大きさは桁違いに変わります。
電子回路では小さく、熱や機械の系では大きくなる傾向があります。
τという記号を見たら「この回路の反応の速さを表す秒数」と読み替えるとわかりやすいでしょう。
数値が大きいほど、ゆっくり反応する回路だと判断できます。
1-3. 応答が速い・遅いとは
時定数が小さい回路は、入力の変化にすばやく追従します。
逆に時定数が大きい回路は、追従に時間がかかり、ゆっくりと変化します。
例えばカメラのフラッシュは、短い時定数でコンデンサを一気に放電させて発光します。
一方、ゆっくり点灯する常夜灯のような回路は、大きい時定数を利用しています。
1-4. 時定数とカットオフ周波数
時定数は、交流的にはフィルタのカットオフ周波数と裏表の関係にあります。
カットオフ周波数 は、時定数を用いて次式で表されます。
時定数が大きいほどカットオフ周波数は低くなり、低い周波数しか通さなくなります。
時間領域の「応答の速さ」と、周波数領域の「通す周波数」は、同じ性質を別の角度から見たものです。
この関係を知っておくと、時定数からフィルタの特性をすぐに見積もれます。
時間と周波数の両面で回路を捉えられると、設計の幅が大きく広がります。
2. RC回路の時定数
抵抗（R）とコンデンサ（C）を組み合わせた回路をRC回路と呼びます。
もっとも基本的で、時定数を学ぶ出発点になる回路です。
2-1. RC回路とは
RC回路は、抵抗とコンデンサを直列につないだ回路です。
電源をつなぐとコンデンサが充電され、電源を切ると放電します。
このとき、コンデンサの電圧は時定数に従ってゆるやかに変化します。
抵抗が電流を制限し、コンデンサが電荷をためるため、応答に遅れが生じるのです。
2-2. RC回路の時定数
RC回路の時定数τは、抵抗値とコンデンサの静電容量の積で求められます。
抵抗を大きくするほど、またコンデンサを大きくするほど、時定数は大きくなります。
つまり、どちらを大きくしても応答はゆっくりになります。
抵抗が電流を絞り、コンデンサが多くの電荷をためるほど、充電に時間がかかるためです。
この単純な積で応答の速さが決まる点が、RC回路の扱いやすさです。
2-3. 充電のようす
RC回路に一定電圧を加えると、コンデンサの電圧は次式に従って上昇します。
最初は急に立ち上がり、目標電圧に近づくほど変化がゆるやかになります。
この指数関数的な変化が、時定数を持つ回路の典型的な応答です。
放電のときは逆に、電圧が指数関数的に減少していきます。
いずれの場合も、変化の速さは時定数τによって決まります。
2-4. 放電のようすと放電式
充電されたコンデンサを抵抗を通して放電させると、電圧は次式に従って下がります。
充電とは逆に、最初は急に下がり、ゼロに近づくほど変化がゆるやかになります。
放電でも時定数は同じτで、1τ経つと初期値の約36.8%まで下がります。
充電と放電は鏡写しの関係にあり、どちらも同じ時定数で進みます。
カメラのフラッシュやコンデンサの安全放電など、放電のふるまいも実務で重要です。
3. RL回路の時定数
抵抗（R）とコイル（L）を組み合わせた回路をRL回路と呼びます。
RC回路と並んで、時定数を持つ基本回路です。
3-1. RL回路とは
RL回路は、抵抗とコイルを直列につないだ回路です。
コイルは電流の変化を妨げる性質があるため、電流が徐々に立ち上がります。
スイッチを入れた瞬間に電流が最大にならず、ゆるやかに増えていくのが特徴です。
コイルがためる磁気エネルギーが、応答の遅れを生み出します。
3-2. RL回路の時定数
RL回路の時定数τは、インダクタンスを抵抗で割って求められます。
RC回路とは異なり、抵抗が分母にある点に注意が必要です。
RL回路では、抵抗を大きくすると時定数は小さく、応答は速くなります。
インダクタンスを大きくすると、コイルがためる磁気エネルギーが増え、応答は遅くなります。
RCとRLで抵抗の効き方が逆になることを、しっかり区別しておきましょう。
3-3. RL回路の電流の立ち上がり
RL回路に一定電圧を加えたときの電流は、次式に従って増加します。
最終的な電流は、抵抗だけで決まる に落ち着きます。
そこへ向かって、時定数に従ってゆるやかに立ち上がっていきます。
RC回路の電圧の式と、まったく同じ形をしている点に注目してください。
対象が電圧か電流かの違いだけで、応答の数学的な構造は共通しています。
4. 63.2%ルール｜時定数の読み取り方
時定数には、波形から簡単に読み取れる便利な性質があります。
それが「63.2%ルール」です。
4-1. 1τで63.2%に到達
時定数τだけ時間が経過すると、出力は最終値の約63.2%に達します。
これは充電の式に t = τ を代入すると確かめられます。
つまり、波形が最終値の63.2%に達する時刻を読めば、それがそのまま時定数です。
この性質を使えば、実際の回路の時定数を波形から手軽に測定できます。
4-2. なぜ63.2%なのか
63.2%という数字は、自然対数の底eに由来します。
1からeの逆数（約0.368）を引いた値が、約0.632になるのです。
どんなRC回路・RL回路でも、時定数の時間が経てば必ず約63.2%に達します。
この普遍性こそが、時定数を波形から読み取れる理由です。
4-3. 整定までの目安
出力が最終値にどこまで近づくかを、時定数の倍数で整理すると次のようになります。
| 経過時間 | 到達率 | 残り |
|---|---|---|
| 1τ | 約 63.2% | 約 36.8% |
| 2τ | 約 86.5% | 約 13.5% |
| 3τ | 約 95.0% | 約 5.0% |
| 5τ | 約 99.3% | 約 0.7% |
実務では「ほぼ整定するのは5τ」と覚えておくと便利です。
例えば時定数が0.1秒の回路なら、0.5秒ほどでほぼ最終値に達するとみなせます。
4-4. 波形から時定数を測る
63.2%ルールを使えば、実際の回路の時定数を波形から測定できます。
オシロスコープで応答波形を表示し、最終値の63.2%に達する時刻を読み取るだけです。
その時刻が、そのまま時定数τになります。
部品の値が不明な回路でも、波形さえ見られれば時定数を実測できる便利な方法です。
より正確に測りたい場合は、複数の点を読み取って指数関数に当てはめる方法もあります。
まずは63.2%点を読む方法を覚えておけば、現場での見積もりには十分役立ちます。
5. 時定数の計算例
具体的な数値で、時定数を計算してみましょう。
RC回路とRL回路の両方を見ていきます。
5-1. RC回路の計算例
抵抗10kΩ（10000Ω）とコンデンサ100μF（0.0001F）のRC回路の時定数を求めます。
時定数は1秒となります。
つまり、電源を入れてから約1秒で電圧が63.2%に達し、約5秒でほぼ最終値になります。
この回路に流れる電流の初期値は、オームの法則から電源電圧を抵抗で割って求められます。
時間が経つにつれ、電流は徐々に減っていきます。
5-2. RL回路の計算例
インダクタンス2H、抵抗100ΩのRL回路の時定数を求めます。
時定数は0.02秒（20ミリ秒）となります。
電流が最終値の63.2%に達するまで、20ミリ秒かかるということです。
もし抵抗を2倍の200Ωにすると、時定数は半分の0.01秒になり、応答が速くなります。
RL回路では抵抗を大きくすると速くなる、という関係が計算からも確認できます。
6. 時定数の応用
時定数の考え方は、さまざまな回路設計で活用されています。
代表的な応用を見ていきましょう。
6-1. フィルタ回路
RC回路は、特定の周波数を通したり遮ったりするフィルタとして使われます。
時定数の大小によって、通す周波数の境目（カットオフ周波数）が決まります。
時定数が大きいほど、低い周波数しか通さなくなります。
ノイズ除去や信号の平滑化など、フィルタの用途は非常に広いものです。
6-2. タイマー回路
コンデンサが充電される時間を利用すると、一定時間後に動作するタイマーが作れます。
時定数を調整すれば、好きな遅延時間を設定できます。
抵抗やコンデンサの値を変えるだけで、数ミリ秒から数十秒までの遅延を作り出せます。
身近な電子機器の遅延動作の多くが、この時定数を利用しています。
6-3. 制御系の応答
時定数は、電気回路だけでなく制御工学でも重要な概念です。
温度制御やモーター制御など、多くの制御対象が時定数を持つ1次遅れ系として近似できます。
制御対象の時定数がわかれば、制御の速さや調整方法を論理的に決められます。
制御の観点からの時定数については、以下の関連記事もあわせてご覧ください。
6-4. 微分回路と積分回路
RC回路は、部品の配置と時定数の選び方によって、微分回路や積分回路としても働きます。
入力信号の周期に対して時定数が短いか長いかで、ふるまいが変わります。
時定数を信号の周期より十分短くすると、信号の変化点だけを取り出す微分回路になります。
逆に時定数を十分長くすると、信号をなめらかにならす積分回路として働きます。
同じRC回路でも、時定数と信号周期の関係でまったく違う役割を果たすのです。
波形整形やパルス検出など、デジタル回路でも幅広く応用されています。
7. 時定数を変えるには
必要な応答速度に合わせて、時定数は自由に設計できます。
調整の考え方を整理しておきましょう。
7-1. RとC・Lの選び方
RC回路では、抵抗かコンデンサを大きくすれば時定数が大きくなります。
応答を速くしたいなら、抵抗かコンデンサを小さくします。
RL回路では逆に、抵抗を小さくするかインダクタンスを大きくすると時定数が大きくなります。
RCとRLで抵抗の効き方が逆である点を、設計時には必ず意識します。
7-2. 設計上の注意
時定数を小さくして応答を速くすると、ノイズの影響を受けやすくなることがあります。
逆に大きくすると安定する反面、反応が鈍くなります。
応答の速さとノイズ耐性は、しばしばトレードオフの関係になります。
用途に応じて、適切な時定数のバランスを選ぶことが設計の腕の見せどころです。
7-3. 電気以外の系の時定数
時定数は電気回路だけの概念ではなく、熱や機械の系にも同じように現れます。
例えば、温めた物体が冷めていく速さも、熱の時定数で表せます。
断熱性が高いほど時定数は大きく、ゆっくり冷めます。
これはRC回路で抵抗やコンデンサが大きいほど応答が遅くなるのと、まったく同じ構造です。
電気・熱・機械と分野は違っても、エネルギーをためる要素と逃がす要素があれば時定数が定義できます。
時定数を理解しておくと、分野を越えてさまざまな現象の応答を同じ目で捉えられます。
まとめ
本記事では、回路の応答の速さを表す「時定数」について、その意味からRC回路とRL回路の時定数、63.2%ルール、計算例、応用までを体系的に解説しました。
RC回路の時定数は 、RL回路の時定数は
で求められます。
時定数τだけ時間が経つと出力は約63.2%に達し、5τでほぼ整定する、という性質を押さえておくことが重要です。
RCとRLで抵抗の効き方が逆になる点は、混同しやすいので特に注意が必要です。
時定数は、フィルタやタイマー、さらには制御系の応答まで、幅広い場面で土台となる概念です。
まずはRCとRLの式と63.2%ルールを押さえ、フィルタや制御の応答へと理解を広げていってください。
