工具寿命とは？テイラーの式と摩耗を解説

「工具をいつ交換すればよいのか、勘に頼って決めてしまっていないでしょうか」と聞かれて、自信をもって答えられるでしょうか。

工具を使いすぎると加工不良や工具の欠損を招き、反対に早く替えすぎると工具費がかさんでしまうという難しさがあります。

工具寿命とは、切削工具が使いものにならなくなるまでの時間や加工量のことで、刃先の摩耗の進み具合によって判断します。

この工具寿命は切削速度と深く関係しており、テイラーの工具寿命式という有名な式を使って予測することができます。

本記事では、工具寿命の意味から摩耗の種類、テイラーの式、計算例、そして寿命を延ばす方法までを順番に解説します。

1. 工具寿命とは：工具が使えなくなるまでの基準

工具寿命とは、切削工具が必要な性能を保てなくなるまでの時間や加工量のことを指す言葉です。

工具は使い続けるうちに刃先が少しずつ摩耗していき、やがて加工精度や加工面の品質を保てなくなります。

この限界に達するまでをひとつの寿命と考え、どの時点で交換するのかを決めるのが工具寿命の管理です。

工具寿命の管理が重要な理由

工具寿命を正しく管理することは、加工の品質とコストの両方に直接かかわってくる大切なことです。

寿命を過ぎた工具を使い続けると、加工面が荒れたり寸法が狂ったりして不良品が出てしまいます。

反対に、まだ十分に使える工具を早めに捨ててしまうと、工具にかかる費用が無駄にかさみます。

適切な交換のタイミングを見極めることが、安定した品質と低いコストの両立につながります。

工具1本あたりで加工できる個数が分かれば、生産計画そのものも立てやすくなります。

工具寿命の表し方

工具寿命は、切削できた時間（分）で表すこともあれば、加工した個数や削った長さで表すこともあります。

量産加工の現場では、工具1本で何個の部品を加工できるかという形で寿命を管理することが多くなります。

一方で、加工条件を比較する試験では、一定の摩耗に達するまでの切削時間で寿命を表すのが一般的です。

どの基準で工具寿命を表すかは、加工の目的や管理のしやすさに合わせて選ばれることになります。

寿命の判定基準

工具寿命は、刃先の摩耗があらかじめ決めた大きさに達したところで判定するのが基本的な考え方です。

もっともよく使われるのが逃げ面摩耗幅という値で、記号ではVBと表され、単位はミリメートルです。

仕上げ加工ではVBが0.2mm程度、荒加工では0.3mmから0.7mm程度を寿命の目安とすることがあります。

このほか、加工面が荒れる、寸法が狂う、加工音が変わるといった変化も、交換を判断する材料になります。

再研磨工具と使い捨て工具

工具には、摩耗したら研ぎ直して再び使う再研磨工具と、刃先を交換して使い捨てるスローアウェイ工具があります。

再研磨工具は、ドリルやエンドミルのように、摩耗しても研ぎ直して繰り返し使えるのが大きな利点です。

スローアウェイ工具は、摩耗した刃先であるチップを新しいものに交換するだけで済むのが特徴です。

どちらのタイプを使うかによって、工具寿命の管理の仕方やコストの考え方も変わってきます。

寿命の表し方	内容	主な使いどころ
切削時間	摩耗に達するまでの分数	条件の比較・試験
加工個数	1本で加工できた個数	量産加工の管理
加工距離	削った合計の長さ	長尺・連続加工

2. 工具摩耗の種類

工具の摩耗にはいくつかの種類があり、どの摩耗が支配的になるかによって、取るべき対策の方向が変わります。

ここでは、代表的な摩耗の形態と、摩耗が進んでいく過程について順番に見ていきます。

逃げ面摩耗

逃げ面摩耗とは、刃先の逃げ面が加工された面とこすれ合って、少しずつすり減っていく摩耗のことです。

もっとも一般的な摩耗の形態で、工具寿命の判定にもこの逃げ面摩耗幅VBがよく使われています。

逃げ面摩耗が進むと加工する寸法が次第に変化していき、加工面も少しずつ荒れていきます。

比較的安定して進む摩耗のため、工具寿命の予測や管理がしやすいという特徴を持っています。

すくい面摩耗（クレーター摩耗）

すくい面摩耗とは、流れる切りくずがこすれることで、すくい面がえぐれるように摩耗する現象です。

えぐれた部分の形がクレーターに似ていることから、一般にはクレーター摩耗とも呼ばれています。

高い切削速度や高温になる加工で起こりやすく、進行すると刃先がだんだん弱くなってしまいます。

クレーターが深くなると刃先が急に欠けることがあるため、注意して見ておくべき摩耗です。

チッピングと欠損

チッピングとは、刃先がごく小さく欠けてしまう現象で、断続切削や衝撃が加わったときに起こりやすくなります。

欠損は、チッピングよりもさらに大きく刃先が破損してしまう、より深刻な状態のことを指します。

これらは摩耗のように徐々に進むのではなく、ある瞬間に突然起こることが多いのが特徴です。

このほかにも、切込みの境界部分が局所的にすり減る境界摩耗が問題になることもあります。

摩耗が進む3つの段階

工具の摩耗は時間とともに一定の速さで進むわけではなく、大きく3つの段階に分けられます。

使い始めの初期摩耗では、刃先のなじみによって比較的速く摩耗が進んでいきます。

その後の定常摩耗では、摩耗がゆるやかで安定したペースで進むようになります。

そして急増摩耗の段階に入ると摩耗が急に加速するため、その手前で工具を交換するのが理想です。

摩耗の進み方を示す摩耗曲線

逃げ面摩耗幅VBを切削時間に対してグラフにしたものを、摩耗曲線と呼んでいます。

この摩耗曲線は、初期摩耗で急に立ち上がり、定常摩耗ではゆるやかな直線に近づきます。

そして寿命の終わりに近づくと、急増摩耗によって曲線がふたたび急に立ち上がります。

摩耗曲線を見れば、急増摩耗が始まる手前という、適切な交換時期を読み取ることができます。

このため、定常摩耗の終わりごろを目安にして交換する計画を立てるのが基本になります。

摩耗の種類	起こる場所	主な原因
逃げ面摩耗	刃先の逃げ面	加工面とのこすれ
クレーター摩耗	すくい面	切りくずとのこすれ・高温
チッピング	刃先の縁	断続切削・衝撃
境界摩耗	切込みの境界	加工硬化・酸化

3. 摩耗が進むメカニズム

工具の摩耗は、いくつかの異なるメカニズムが組み合わさることで進んでいきます。

どのメカニズムが強く働くかは、切削速度や切削温度、材料と工具の組み合わせによって変わります。

アブレシブ摩耗

アブレシブ摩耗とは、材料の中に含まれる硬い粒子が工具をひっかいて削り取っていく摩耗のことです。

鋳物に含まれる硬い介在物などが、まるでやすりのように刃先を少しずつすり減らしていきます。

切削速度が低い領域でも起こるため、工具そのものの硬さを高めることで抑えやすくなります。

ただし工具を硬くするほどアブレシブ摩耗には強くなりますが、その反面で欠けやすくなる点に注意します。

凝着摩耗

凝着摩耗とは、被削材が刃先に溶着し、それがはがれるときに工具材料を一緒に持ち去る摩耗です。

中低速の切削で起こりやすく、加工面を荒らす構成刃先の発生とも深く関係しています。

凝着とはがれが繰り返されると、刃先の表面が荒れていき、小さな欠けにつながることがあります。

切削速度を適切に上げたり、クーラントを使ったりすることで、凝着摩耗を抑えることができます。

拡散摩耗と酸化摩耗

拡散摩耗とは、高い温度のもとで工具の成分が被削材の側へ移っていくことで進んでいく摩耗です。

高い切削速度で温度が上がるほど起こりやすく、すくい面のクレーター摩耗の主な原因になります。

酸化摩耗は、高温によって工具の表面が酸化してもろくなり、そこからすり減っていく摩耗のことです。

これらは高温で進むため、耐熱性の高い工具材種やコーティングが有効な対策として使われます。

メカニズム	起こりやすい条件	主な対策
アブレシブ摩耗	低速・硬い粒子を含む材料	工具を硬くする
凝着摩耗	中低速・粘い材料	速度調整・クーラント
拡散摩耗	高速・高温	耐熱工具・コーティング
酸化摩耗	高温・空気との接触	耐酸化コーティング

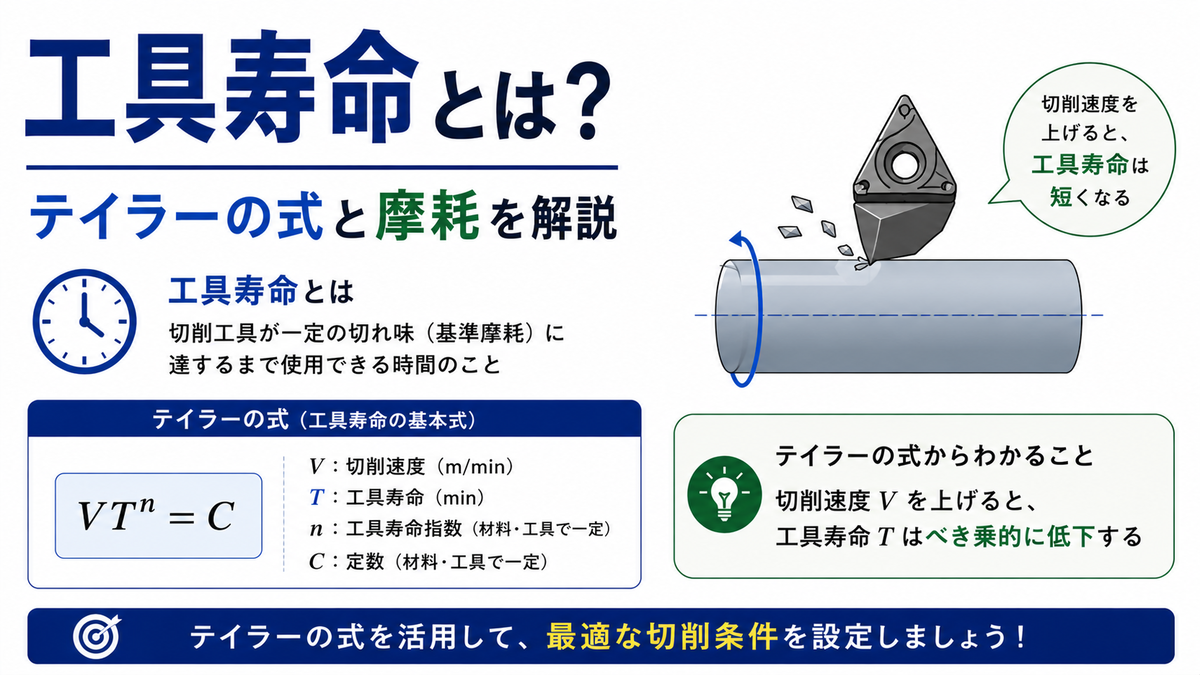

4. テイラーの工具寿命式

工具寿命と切削速度の関係を表す式として、もっとも有名なのがテイラーの工具寿命式です。

この式を使うと、切削速度を変えたときに工具寿命がどのように変わるかを予測することができます。

テイラーの式と記号

テイラーの工具寿命式は、切削速度と工具寿命を組み合わせた量を一定とする、次の式で表されます。

ここでは切削速度（m/min）、は工具寿命（min）、とは工具と材料で決まる定数です。

指数は摩耗の進みやすさを、定数は寿命の水準を表していると考えることができます。

この式は、切削速度を上げると工具寿命が急に短くなるという経験的な事実を、うまく表しています。

指数nの意味

指数は工具材種によって決まる値で、大きいほど切削速度の影響を受けにくくなる性質があります。

高速度工具鋼ではおおむね0.1から0.15と小さく、そのぶん切削速度の影響を強く受けてしまいます。

超硬合金では0.2から0.4程度、セラミックではさらに大きな値になることが知られています。

このため、耐熱性の高い工具材種ほど、高い切削速度でも工具寿命を保ちやすいといえます。

工具材種の違いは、高速度工具鋼の記事で詳しく解説しています。

定数Cの意味

定数は、工具寿命がちょうど1分になるときの切削速度に相当する値だと考えられます。

つまりが大きいほど、同じ工具寿命を得るために、より高い切削速度を使えることを意味します。

このは、工具と被削材の組み合わせや、送りや切込みの条件によっても変わってきます。

実際の値は切削試験から求められ、工具メーカーが公開しているデータなどが参考になります。

工具材種	指数nの目安	切削速度の影響
高速度工具鋼	約0.1〜0.15	強く受ける
超硬合金	約0.2〜0.4	中程度
セラミック	約0.4〜0.6	受けにくい

5. 計算例：テイラーの式で寿命を予測

ここでは、テイラーの工具寿命式に実際の数値を入れて、工具寿命の変化を計算してみます。

切削速度を変えると工具寿命がどれだけ変わるのかを、具体的な数字を使って確認していきます。

条件設定と定数の計算

切削速度100m/minで工具寿命が60分、指数nが0.25となる工具を例にとって考えます。

まず定数Cを、として求めます。

ここではおよそ2.78になるため、定数Cはおよそ278という値になります。

この定数Cが分かれば、別の切削速度における工具寿命を予測できるようになります。

切削速度を上げると寿命はどうなるか

同じ工具を使って、切削速度を150m/minまで上げた場合の工具寿命を求めてみます。

式を解くと、という値が得られます。

これを4乗して計算すると、工具寿命はと求められます。

切削速度をわずか1.5倍にしただけで、工具寿命が60分から約12分へと激減することが分かります。

経済的な工具寿命

切削速度を上げれば加工そのものは速くなりますが、工具交換が増えて費用がかさんでしまいます。

反対に切削速度を下げすぎると、加工に時間がかかってしまい、生産性が落ちることになります。

このバランスがもっとも良くなる工具寿命のことを、経済的工具寿命と呼んでいます。

工具の費用と加工時間の両方を考え合わせて、最も安く加工できる切削速度を選ぶのが理想です。

切削速度	工具寿命	傾向
100 m/min	約60 分	寿命が長い
150 m/min	約12 分	寿命が急減
低すぎる速度	長いが低能率	生産性が落ちる

6. 工具寿命に影響する要因

工具寿命は切削速度だけで決まるわけではなく、さまざまな要因の影響を受けて変化します。

ここでは、工具寿命を左右する代表的な要因を、影響の大きい順に整理していきます。

切削速度の影響がもっとも大きい

3つの切削条件の中では、切削速度が工具寿命にもっとも強く影響することが知られています。

テイラーの式が示すとおり、切削速度をほんの少し上げるだけでも工具寿命は大きく短くなります。

このため、工具寿命を管理するうえでは、切削速度の設定がもっとも重要な要素になります。

切削温度が上がりやすい高速の条件ほど、工具寿命への影響は大きくなっていきます。

送りと切込みの影響

送りと切込みも工具寿命に影響しますが、その影響は切削速度ほど大きくはありません。

送りを大きくすると刃先にかかる負担が増えるため、工具寿命はやや短くなる傾向があります。

切込みを大きくしても寿命は短くなりますが、その影響は送りよりもさらに小さくなります。

能率を上げたいときは、切削速度よりも先に送りや切込みを見直すと、寿命を保ちやすくなります。

材料・工具・クーラントの影響

被削材が硬くて粘いほど、また工具材種の性能が劣るほど、工具寿命は短くなってしまいます。

ステンレスやチタン合金は加工が難しく、工具寿命が短くなりやすい代表的な材料です。

クーラントを適切に使うと、刃先の温度や摩擦が下がるため、工具寿命を延ばすことができます。

切削抵抗の考え方は、切削抵抗の記事も参考になります。

加工面や音の変化から見抜く

工具寿命は数値だけでなく、加工しているときのさまざまな変化からも見抜くことができます。

刃先が摩耗してくると、加工面のつやがなくなったり、表面にむしれた跡が出たりします。

また、切削音が高くなったり、いつもと違う振動が出たりするのも、摩耗が進んだ兆候です。

こうした変化に早めに気づくことで、工具の欠損や不良品の発生を防ぐことができます。

切りくずの色や形が急に変わったときも、工具の状態を確認するよい目安になります。

要因	寿命への影響	傾向
切削速度	非常に大きい	上げると急に短くなる
送り	中程度	上げると短くなる
切込み	小さい	上げるとやや短くなる
材料・工具	大きい	組み合わせで決まる

7. 工具寿命を延ばす方法

工具寿命を延ばすことができれば、工具にかかる費用を減らし、交換の手間も少なくすることができます。

ここでは、実際の加工現場で工具寿命を延ばすための、代表的な方法を紹介していきます。

コーティング工具を使う

工具の表面に硬くて耐熱性の高い膜をつけたコーティング工具は、工具寿命を大きく延ばせます。

窒化チタンなどの薄い膜が摩耗や熱から刃先を守り、高い切削速度でも長持ちさせてくれます。

同じ母材でできた工具でも、コーティングの有無によって寿命が何倍も変わることがあります。

加工する材料に合ったコーティングを選ぶことが、工具寿命を延ばすうえで重要になります。

切削条件を最適化する

切削速度を経済的工具寿命に近い範囲に設定すると、工具寿命と加工能率のバランスが取れます。

能率を上げたいときは、切削速度を上げるよりも、送りや切込みを優先して上げるのが基本です。

構成刃先が発生しない範囲に切削速度を保つことも、工具寿命を安定させるのに役立ちます。

サーメット工具の使い分けは、サーメット工具の記事も参考になります。

クーラントと機械の剛性

クーラントで刃先を冷却し潤滑することで、摩耗の進行を遅らせて工具寿命を延ばすことができます。

機械や工具の剛性が高いと、びびり振動が抑えられるため、欠けやチッピングを防ぐことができます。

剛性の低い状態で無理に削ろうとすると、突然の欠損によって工具寿命を縮めてしまうことがあります。

工具寿命の管理は、工具そのものだけでなく、機械や治具まで含めて考えることが大切です。

工具管理と寿命の見える化

量産加工では、工具ごとの寿命をデータとして記録し、計画的に管理することが大切になります。

あらかじめ決めた加工数に達したら、自動で工具を交換する仕組みもよく使われています。

近年は、主軸の負荷や振動を監視して、摩耗の進行を見える化する取り組みも進んでいます。

工具寿命を見える化することで、突然の欠損や予定外の加工停止を未然に防ぎやすくなります。

こうした工具管理は、品質の安定と無駄な工具費の削減の両方に役立っていきます。

方法	効果	注意点
コーティング工具	摩耗と熱に強くなる	材料に合った膜を選ぶ
条件の最適化	寿命と能率を両立	経済的工具寿命を狙う
クーラント	冷却と潤滑で延命	供給方法も工夫する
剛性の確保	欠けやびびりを防ぐ	機械・治具も見直す

8. まとめ

工具寿命とは、切削工具が使いものにならなくなるまでの時間や加工量のことを指します。

寿命の判定には、逃げ面摩耗幅VBがあらかじめ決めた大きさに達したかどうかがよく使われます。

工具摩耗には逃げ面摩耗やクレーター摩耗、チッピングなどの種類があり、3つの段階を経て進みます。

摩耗はアブレシブ・凝着・拡散・酸化といったメカニズムが組み合わさって進行していきます。

工具寿命と切削速度の関係はというテイラーの工具寿命式で表されます。

計算例で見たように、切削速度を1.5倍にすると工具寿命は何分の1にも激減してしまいます。

コーティングや条件の最適化、クーラント、剛性の確保によって、工具寿命を延ばすことができます。
