熱で固まる熱硬化性樹脂やゴムの成形において、圧縮成形と射出成形の中間に位置し、両者の「いいとこ取り」をしたような極めて優秀な工法をご存知でしょうか。
それが「トランスファー成形」です。
圧縮成形では対応できない繊細なインサート部品（金属ピンや電子チップ）を包み込み、射出成形よりも設備や金型の構造をシンプルに抑えることができるこの技術。
特に、半導体の封止工程や精密なゴム部品の製造においては、現代の産業インフラを根底から支える絶対的な主役として君臨しています。
本記事では、その独特なメカニズムから、成形機の構造、他工法との違い、現場でのシビアな圧力調整の実体験、そして力学的な計算式までを徹底的に解説します。
- 1. トランスファー成形とは？樹脂とゴムを操るハイブリッド技術
- 2. トランスファー成形機の構造と基本メカニズム
- 3. 射出成形・圧縮成形との決定的な違い
- 4. ゴム成形におけるトランスファー成形の圧倒的優位性
- 5. 極細インサートピンと流動圧のジレンマ
- 6. 成形品質を左右するトランスファー圧力の計算
- 7. 流動特性と粘度制御の熱流体力学
- 8. ランナー・ゲート設計と「カル」のジレンマ
- 9. 真空トランスファー成形による無欠陥化の追求
- 10. トランスファー成形の未来と最新技術
- 11. まとめ

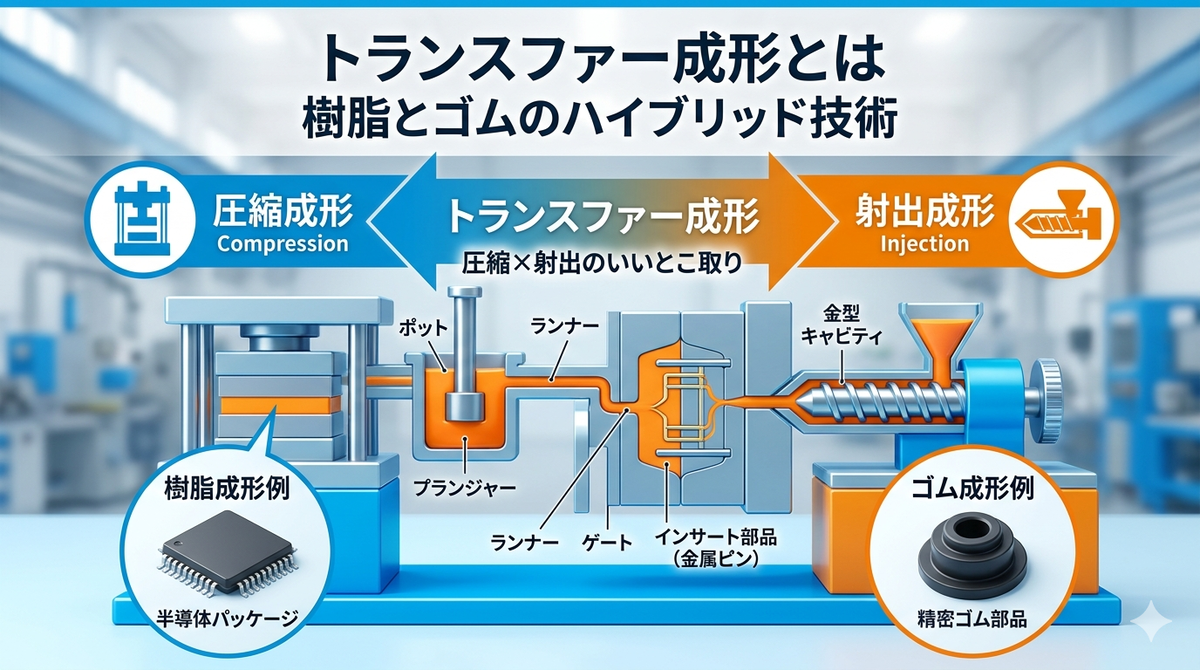

1. トランスファー成形とは？樹脂とゴムを操るハイブリッド技術
プラスチックやゴムの成形手法の中でも、特殊な立ち位置を確立しているのがこの工法です。
まずは、その基本となる原理と、名前の由来について整理しておきましょう。

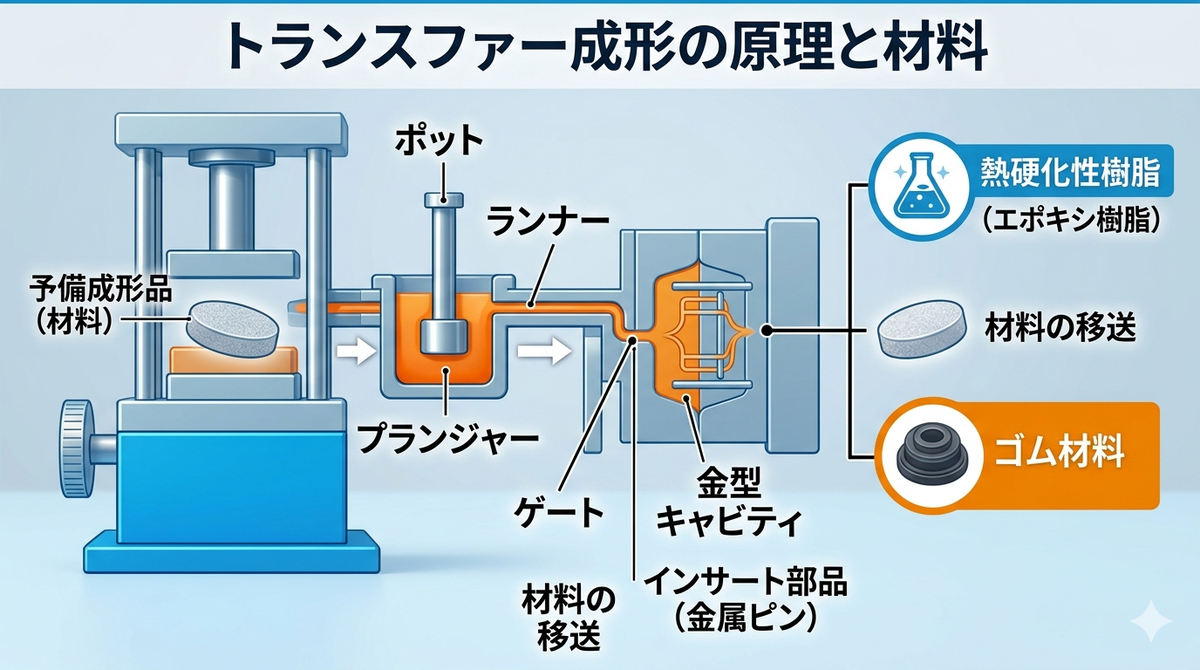

「移送」という名前の由来と基本原理
トランスファー成形は、あらかじめ加熱して柔らかくした樹脂や未加硫ゴムの材料を、金型の一部に設けられた「ポット」と呼ばれる別室に投入することから始まります。
そこからプランジャー（ピストン）を使って圧力をかけ、狭いランナー（流路）とゲート（注入口）を通過させて、完全に閉じた状態の金型キャビティ内へ材料を充填します。
材料を金型の外側（ポット）から内側（キャビティ）へ「移送（トランスファー）」するというプロセスが、この工法の名前の由来となっています。
対応可能な材料の適性
熱硬化性樹脂（フェノール樹脂、エポキシ樹脂、メラミン樹脂など）や、各種ゴム材料の成形に最も適しています。
これらの材料は、金型内で熱を受けて化学反応を起こし、最終的な製品の形に固定されます。
材料をポットで溶かしてから中へ押し込むというアプローチは、旧来の圧縮成形が抱えていた「繊細な部品を金型内へ配置しにくい」という弱点を克服するために考案された歴史があります。

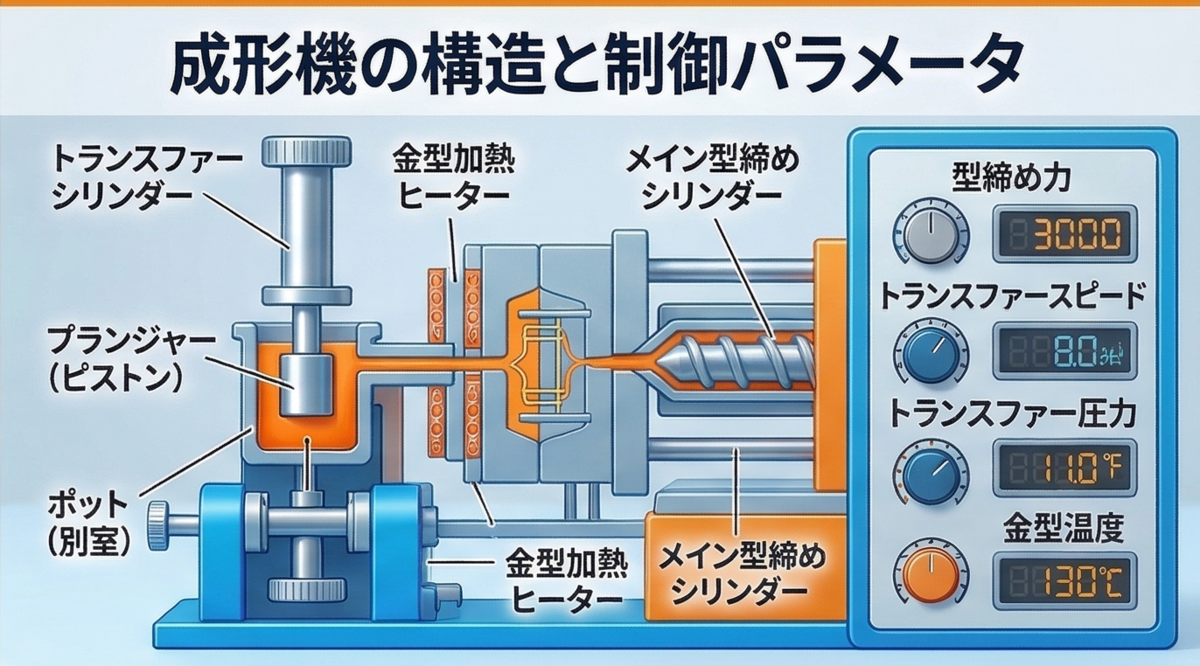

2. トランスファー成形機の構造と基本メカニズム
成形機本体の構造は、基本的には強力な油圧プレス機をベースに設計されています。
しかし、単なるプレス機とは異なる独特の駆動システムを備えています。
ポットとプランジャーの独立駆動
通常の圧縮成形機が上下に開閉して圧力をかけるだけなのに対し、トランスファー成形機は材料を押し出すための独立したトランスファーシリンダー（プランジャー）を備えている点が最大の特徴です。
一般的な構造としては、金型の上部にポットが設けられ、そこへ上からプランジャーが降りてくる方式（トップトランスファー）が多く採用されています。
作業者は、タブレット状に予備成形された樹脂や、計量されたゴムの塊をポットに放り込み、機械の起動ボタンを押すだけで一連の充填サイクルが開始されます。
型締めと加熱の同時進行
機械の動作プロセスは非常に合理的です。
まず、メインの型締めシリンダーが数トンから数百トンの力で金型を強固に閉じ、内部を密閉空間にします。
その後、プランジャーが下降して材料をキャビティ内へと圧送し、金型に内蔵されたヒーターの熱によって硬化反応を促進させます。
機械の制御盤では、型締め力、トランスファースピード、トランスファー圧力、そして金型温度という複数のパラメータを独立して緻密にコントロールすることが求められます。

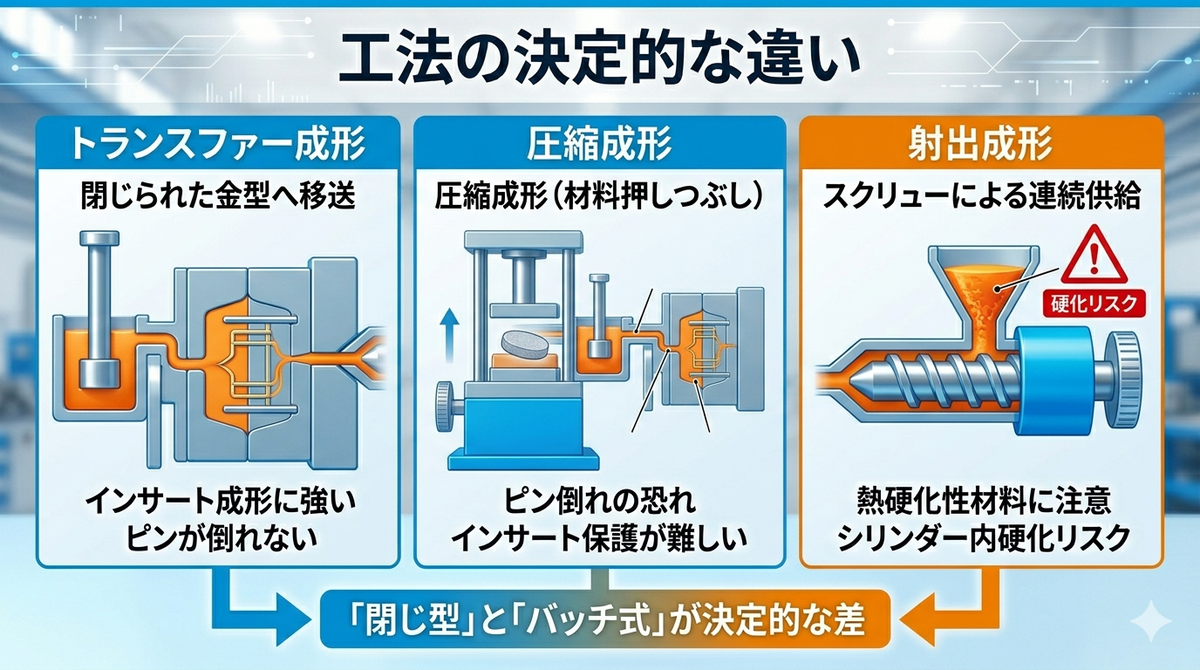

3. 射出成形・圧縮成形との決定的な違い
他の代表的な成形法と比較することで、トランスファー成形の独自の強みと立ち位置がより明確になります。
それぞれの工法が持つ長所と短所を理解することが、適切な設備選定の第一歩です。
圧縮成形（コンプレッション）との比較
圧縮成形との最も大きな違いは「金型が閉じている状態で材料を流し込むか、開いた状態で材料を置くか」という点です。
圧縮成形は開いた金型に材料を置き、型が閉じる力で材料を押しつぶすため、材料の激しい動きによって金型内に配置した細い金属ピンなどが折れ曲がるリスクがありました。
トランスファー成形は金型が完全に閉じた状態で液状の材料を流し込むため、インサート成形（金属部品や電子基板を樹脂に埋め込む成形）に極めて強いという圧倒的なアドバンテージがあります。
射出成形（インジェクション）との比較
次に、現代の主流である射出成形との違いです。
射出成形はスクリューを使って材料を連続的に溶かし、超高圧で一気に流し込むため、サイクルタイムが短く大量生産に向いています。
しかし、熱で固まる熱硬化性材料を加熱されたスクリュー内で滞留させると、シリンダーの内部で樹脂が硬化してしまうリスクが常に伴います。
トランスファー成形は1ショットごとにポットへ材料を投入するバッチ式であるため、材料が意図せず機械内部で硬化してしまうトラブルが少なく、清掃やメンテナンスも格段に容易です。

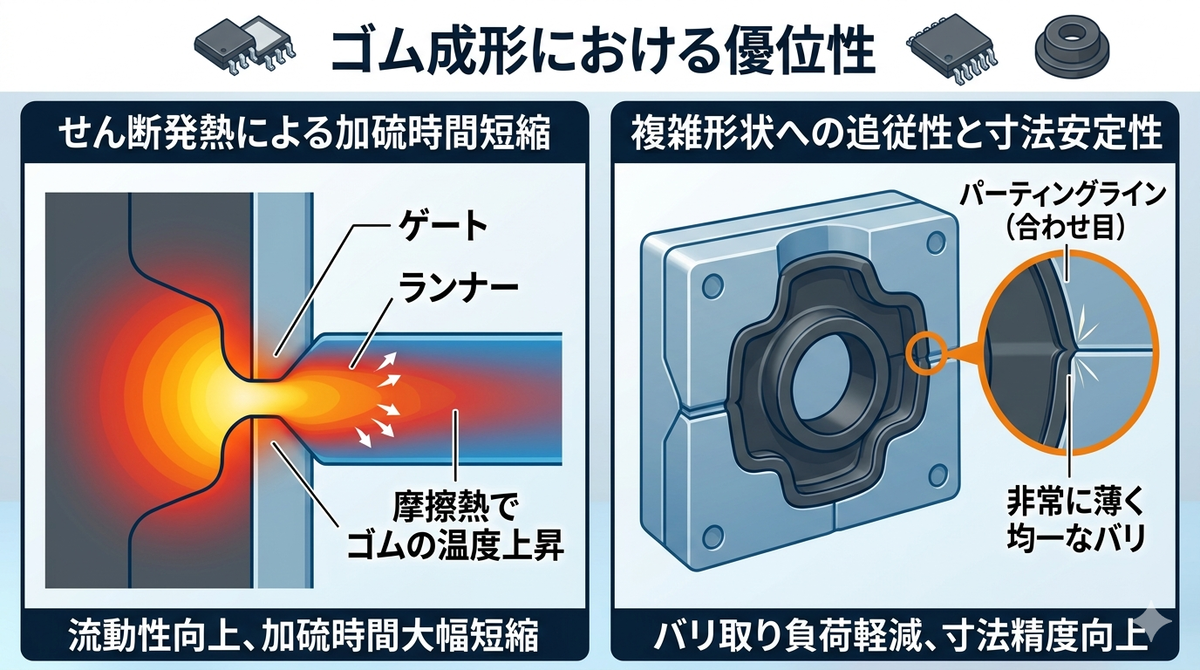

4. ゴム成形におけるトランスファー成形の圧倒的優位性
プラスチック樹脂だけでなく、ゴム部品の加工においてもこの工法は非常に重要な役割を果たしています。
防振ゴムや複雑なオイルシールなど、厳しい寸法精度が要求される部品には欠かせない技術です。
せん断発熱による加硫時間の短縮
未加硫のゴムは非常に粘度が高く、そのままでは複雑な形状の金型の隅々まで材料を行き渡らせるのが困難です。
しかし、ポットから極めて狭いゲートを通過させてゴムを押し込む際、ゴム材料には強いせん断力（摩擦力）が働きます。
このせん断発熱によってゴムの温度が内部から急上昇し、キャビティに到達する頃には流動性が劇的に向上しているのです。
さらに、温度が上がった状態で金型空間に入るため、ゴムの架橋反応にかかる加硫時間が圧縮成形に比べて大幅に短縮されるという生産上の大きなメリットも生まれます。
複雑な形状への追従性と寸法安定性
ゴム成形においてバリ（余剰なはみ出し）を極限まで減らしたい場合にも、この工法は有効です。
金型が完全に密閉された状態で材料が充填されるため、パーティングライン（金型の合わせ目）に生じるバリが非常に薄く均一になります。
これにより、後工程でのバリ取り作業の負担が軽減され、最終的な製品の外観品質と寸法精度が飛躍的に向上します。

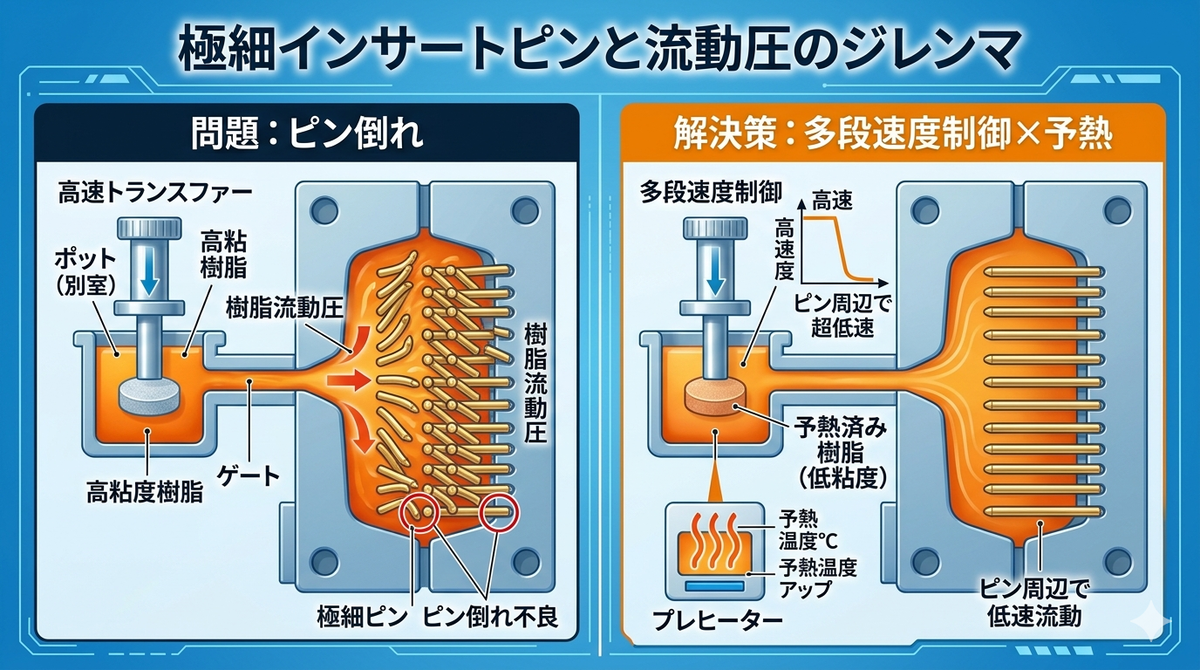

5. 極細インサートピンと流動圧のジレンマ
トランスファー成形はインサートに強いと言われますが、現実の現場ではセオリー通りにいかないことも多々あります。
以前、産業機器向けの多極コネクタを立ち上げた際、まさにその壁にぶつかりました。
試作段階でのピン倒れ不良の発生
製品には流動性の低いエポキシ樹脂を使用し、金型内には直径0.5mmの真鍮ピンが数十本も林立する厳しい設計でした。
「金型を閉じてから樹脂を流すからピンは倒れない」と高を括って最初の試作を打ったところ、見事にピンが根元からなぎ倒される不良が多発したのです。
原因を追っていくと、ポットから押し出される樹脂の粘度がまだ十分に下がりきっていない状態で、プランジャーが勢いよく樹脂を押し込んでいたことが分かりました。
粘り気のある樹脂が高速でぶつかれば、いくら細いとはいえ金属ピンも耐えられません。
温度と多段速度制御による泥臭い解決策
対策として、まずは材料を高周波プレヒーターで予熱する温度を、硬化が始まってしまうギリギリのラインまで攻めて上げることにしました。
これで金型に入る瞬間の樹脂を限界までサラサラな状態に近づけます。
それに加えて、プランジャーの押し込み速度を多段制御にし、樹脂がピンの密集地帯を通過する数秒間だけ、極端に速度を落として「そっと流し込む」設定を組みました。
サイクルタイムは数秒延びてしまいましたが、結果的にピン倒れはピタリと止まり、量産ベースに乗せることができました。
教科書通りのメリットにあぐらをかかず、樹脂の溶け具合と機械の動きを現物に合わせて泥臭く合わせ込むことの重要性を思い知らされた一件です。

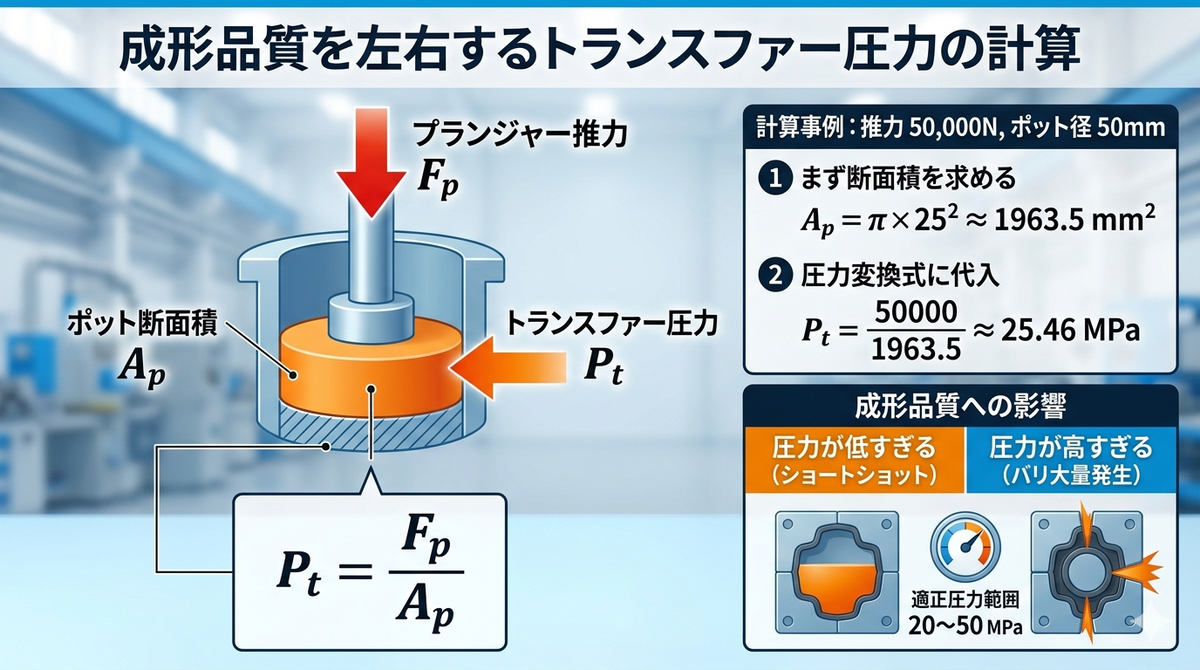

6. 成形品質を左右するトランスファー圧力の計算
製品の密度を高め、ボイド（気泡）を無くすためには、プランジャーから材料にかかる圧力を正確に把握し、設定する必要があります。
機械の設定画面に入力する油圧シリンダーの圧力と、実際に金型内で材料にかかる圧力は異なるため、計算による裏付けが不可欠です。
プランジャー推力と圧力の変換式
実際に材料にかかるトランスファー圧力 は、プランジャーシリンダーが発揮する推力
と、材料が投入されるポットの断面積
を用いて以下の数式で算出されます。
この式が示す通り、同じ推力を持つ成形機であっても、金型のポット径を小さくすればするほど、材料にかかる圧力は増大することになります。
実務における具体的な計算事例
例えば、成形機のプランジャーシリンダーが発揮する推力 が
であり、ポットの直径が
（半径
）であった場合を考えます。
まず、ポットの断面積 を求めます。
これを元の式に代入すると、トランスファー圧力 は以下のようになります。
一般的に、熱硬化性樹脂やゴムの成形では、 から
程度の圧力がキャビティ内に伝わるように設計します。
この圧力が低すぎるとショートショット（未充填）になり、高すぎると金型が圧力に負けて開き、バリが大量に発生してしまうため、計算に基づいた適正なポット径の選定が不可欠です。
7. 流動特性と粘度制御の熱流体力学
ポットから押し出された樹脂が、細いランナーを通過してキャビティに到達するまでの挙動は、熱流体力学の観点からも明確に説明が可能です。
最適な流路設計を行うためには、樹脂の流動性を定量的に評価しなければなりません。
スパイラルフローによる流動性の評価
樹脂の流動性を測る実務的な指標として、渦巻き状の溝を掘った金型に樹脂を流し込み、硬化するまでに何インチ流れたかを測定するスパイラルフローテストがあります。
この数値が大きい材料ほど流動性に優れており、狭いゲートや複雑なインサート部品の隙間にも無理なく入り込むことができます。
現場では、材料メーカーから提供されるこのスパイラルフロー値を基準にして、初期のゲートサイズやプランジャー圧力を決定していきます。
ハーゲン・ポアズイユの法則による圧力損失の理解
円管内を流れる粘性流体の圧力損失 は、ハーゲン・ポアズイユの法則を応用することで近似的に予測できます。
流路の長さを 、流路の半径を
、樹脂の体積流量を
、樹脂の粘度を
とすると、以下の数式が成り立ちます。
この数式が示しているのは、ランナーの半径 が少しでも細くなると、圧力損失がその4乗に反比例して急激に増大するという残酷な事実です。
つまり、樹脂を遠くまで流そうとして機械の圧力を上げても、流路が狭ければ手前で圧力が食われてしまい、キャビティの末端まで力が伝わりません。
現場では、この数式のような関係性を体感として理解しつつ、材料の予熱温度を変えて粘度 を下げることで、無駄な圧力をかけずにスムーズな充填を実現しているのです。
8. ランナー・ゲート設計と「カル」のジレンマ
トランスファー成形における最大のデメリットであり、永遠の課題とも言えるのが「材料の歩留まり（ロス）」の問題です。
製品の品質を高めようとするほど、このジレンマは技術者を悩ませます。
熱硬化性材料ゆえのスクラップ問題
キャビティ内の製品部分が固まるのと同時に、ポットの底に残った余分な樹脂（カルと呼ばれます）や、ランナー、ゲート部分の樹脂もすべて熱硬化してしまいます。
熱硬化性樹脂や加硫されたゴムは、熱可塑性樹脂のように再度溶かして再利用することができないため、これらの部分はすべて廃棄物となってしまいます。
特に、小さな電子部品を多数個取りするような金型では、製品の重量よりも、捨てるカルやランナーの重量の方が重くなってしまうケースも珍しくありません。
カルレス化に向けた金型設計の工夫
この無駄を改善するために、金型のランナー部分を極限まで短くする設計や、ポットの厚みを限界まで薄くする「カルレス化」に向けた金型構造の工夫が日々研究されています。
しかし、カルを薄くしすぎると、プランジャーが金型の底に直接衝突して設備を破損するリスクが高まります。
材料コストの削減と、設備の安全性および製品精度のトレードオフをいかに最適化するかが、金型設計者の腕の見せ所となります。

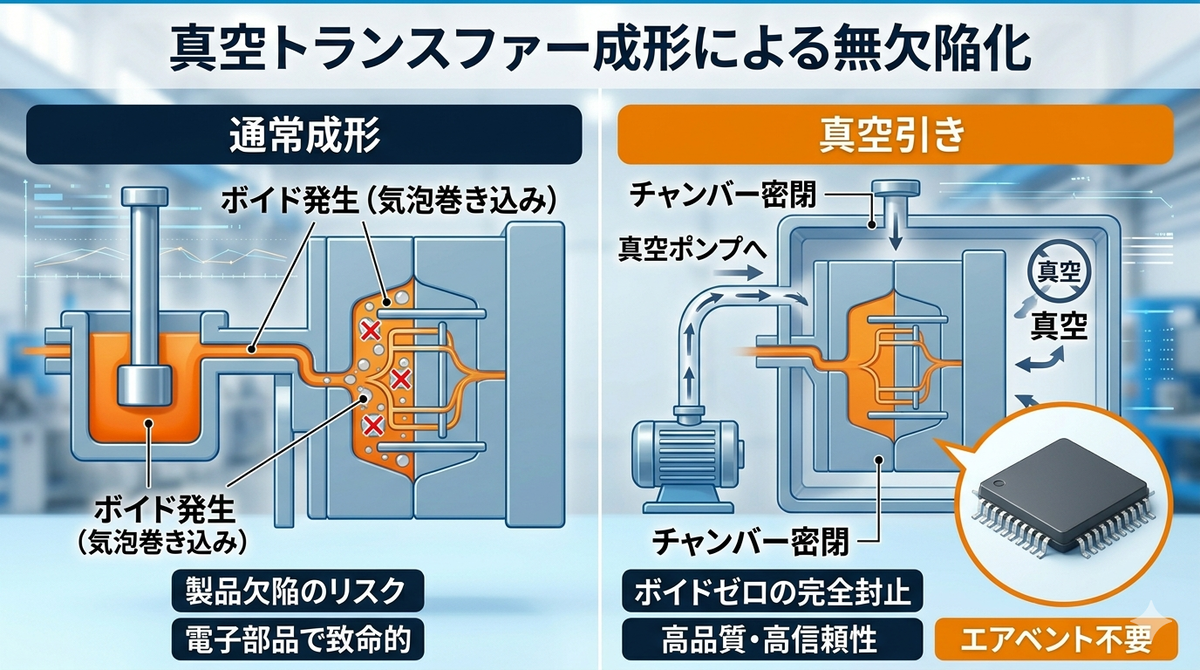

9. 真空トランスファー成形による無欠陥化の追求
近年、極めて高い信頼性が要求される部品製造において、標準的な工法をさらに進化させたシステムが導入されています。
それが、チャンバー構造を用いた真空仕様の成形システムです。
ボイド（気泡）がもたらす製品への致命的ダメージ
通常の成形では、樹脂が流れ込む際にキャビティ内の空気を巻き込み、製品の内部に微小なボイド（気泡）が残るリスクが常にあります。
電子部品や絶縁部品においてボイドが存在すると、そこから水分が浸入してショートを引き起こしたり、温度変化によってボイドが膨張してクラック（割れ）を誘発したりします。
高電圧を扱うパワー半導体などのモジュールにおいて、内部の気泡は文字通り命取りとなります。
チャンバー密閉による完全真空引きの実現
この問題を根本から解決するのが、金型を閉じて樹脂を押し込む直前に、金型全体をOリングで密閉し、真空ポンプで空気を完全に抜き取る真空引きの技術です。
キャビティ内が真空状態になっていれば、樹脂がどれだけ複雑なインサート部品の隙間を縫って流れても、空気を巻き込む物理的な要因が存在しなくなります。
これにより、空気の逃げ道を考慮した複雑なエアベントの設計設計が不要になり、ボイドゼロの完全な封止成形が可能になるのです。

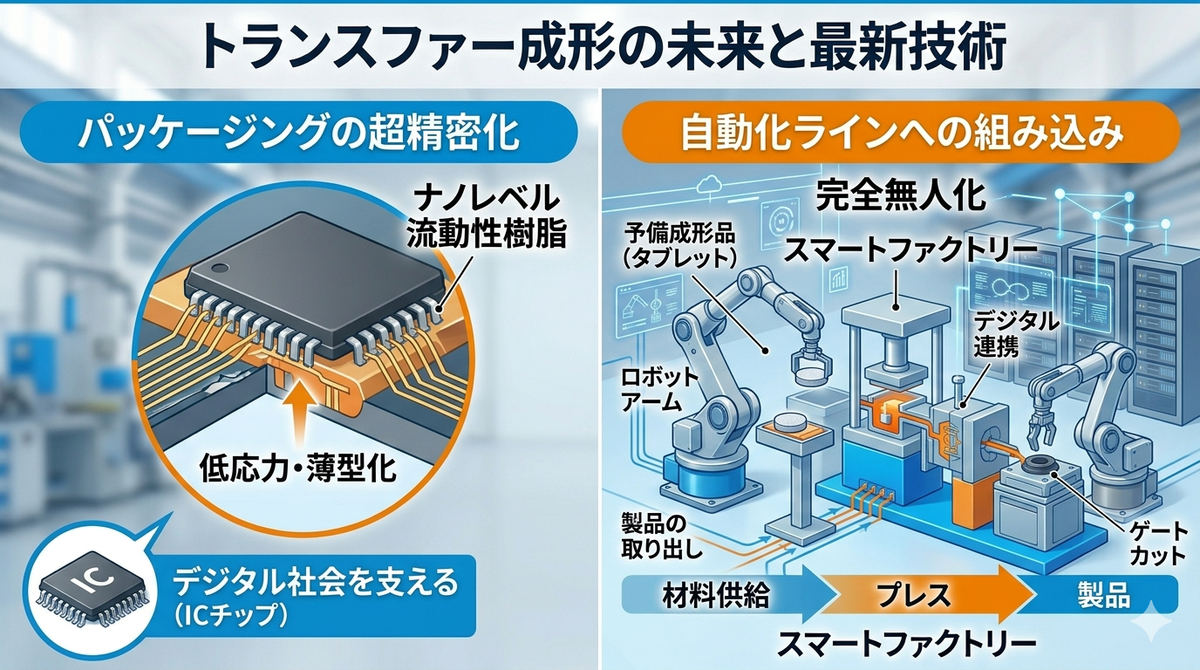

10. トランスファー成形の未来と最新技術
旧来の技術と見なされがちなこの工法ですが、最先端の産業分野においては今もなお進化を続けています。
特に、デジタル社会を支える半導体産業とは切っても切れない関係にあります。
半導体パッケージングの超精密化
私たちが日常的に使用しているスマートフォンやパソコンの内部にあるICチップのほとんどは、エポキシ樹脂を用いたトランスファー成形で黒く四角い形にパッケージングされています。
チップの微細化と薄型化が進むにつれ、使用される封止樹脂にもナノレベルでの流動性と低応力性が求められるようになっています。
成形機側もこれに応えるべく、油圧駆動から超高精度な電動サーボモーター駆動へとシフトし、ミクロン単位でのプランジャー位置制御を実現しています。
自動化ラインへの組み込み
かつては作業者が手作業でタブレットを投入していた工程も、現在では完全無人化が進んでいます。
リードフレーム（基板）の供給から、材料の投入、プレス、製品の取り出し、そしてゲートカットに至るまで、すべてをロボットが高速で行う連続自動化ラインが構築されています。
省人化と品質の安定化を両立するこのシステムは、スマートファクトリーの最前線で稼働を続けています。
11. まとめ
ポットからキャビティへ、閉じた金型空間のなかで樹脂を移送するトランスファー成形。
一見すると射出成形に似ていますが、そのプロセスはより繊細であり、熱硬化性材料の化学反応と真っ向から向き合う職人的な調整が求められます。
圧縮成形では不可能な精密インサート部品の保護を実現し、射出成形では管理が難しい熱硬化性樹脂の安定生産を可能にするこの工法は、まさに両者の隙間を完全に埋めるハイブリッド技術と言えるでしょう。
