「発電所の高い電圧が、どうやって家庭の100Vまで下げられているのか」
その答えを握るのが、本記事のテーマである変圧器です。
変圧器は、交流の電圧を自由に上げ下げできる機器で、送電から電子機器まで電力を扱うあらゆる場面で使われています。
交流が送電の主役になったのも、この変圧器で電圧を簡単に変えられるからです。

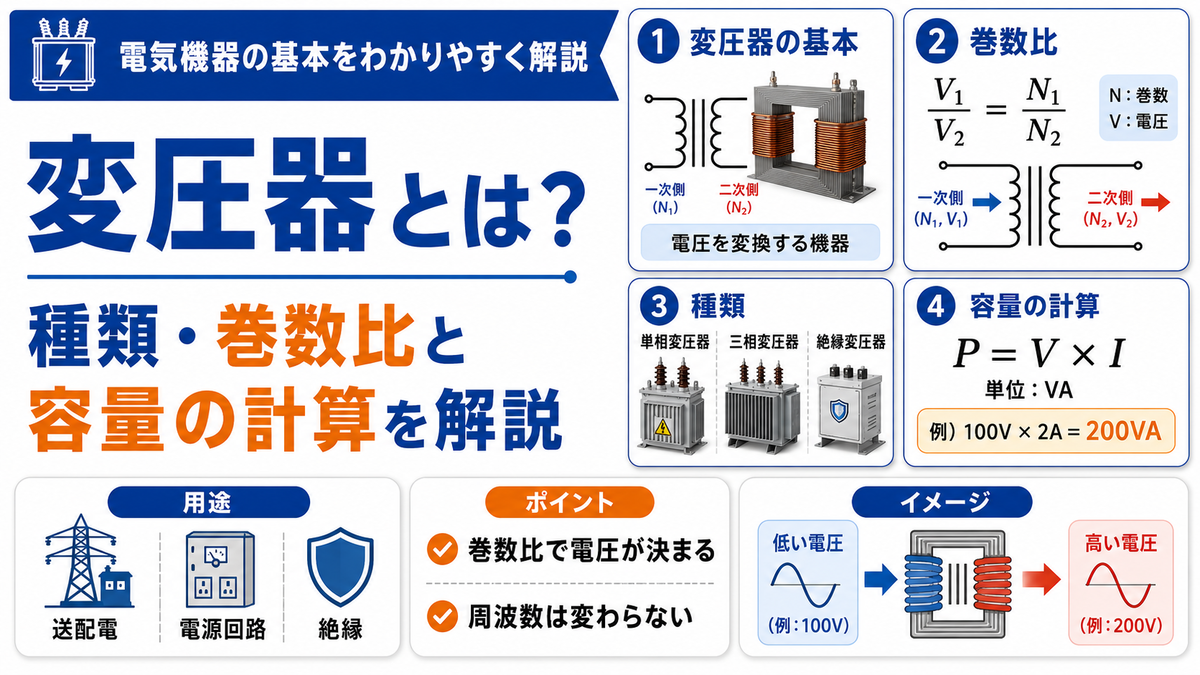

本記事では、変圧器の原理と巻数比の計算から、種類、容量と効率、三相変圧器の結線、損失と冷却、実務での扱いまでを、数式と図表で体系的に解説します。
1. 変圧器とは｜電圧を変える機器
変圧器とは、交流電圧を高くしたり低くしたりする電気機器です。
トランスとも呼ばれ、電力システムから電子機器まで幅広く使われています。
1-1. 変圧器の役割
変圧器の役割は、交流の電圧を必要な大きさに変換することです。
電圧を上げることも下げることも、自在にできます。
送電では電圧を高くして電流を抑え、電線での損失を減らします。
使う場所では、安全な電圧まで下げてから機器に供給します。
このように、変圧器は電力を効率よく届けるための要となる機器です。
発電所から家庭まで、電気は何段もの変圧器を経て届けられています。
1-2. 相互誘導の原理
変圧器は、コイルの相互誘導という現象を利用しています。
1つの鉄心に2つのコイルを巻き、磁界を介してエネルギーを伝えます。
一次側コイルに交流を流すと、鉄心に変化する磁界が生じます。
その磁界が二次側コイルに起電力を生み、電圧が伝わります。
2つのコイルは電気的につながっておらず、磁界だけでエネルギーを伝えます。
この絶縁された伝達も、変圧器の重要な特徴のひとつです。
1-3. 交流専用である理由
変圧器は、交流でしか働きません。
磁界の変化がなければ、二次側に起電力が生じないためです。
直流は大きさが一定で磁界が変化しないため、変圧できません。
交流の絶えず変化する性質が、変圧器の動作に不可欠なのです。
交流が送電の主役になった最大の理由が、この変圧のしやすさです。
直流では電圧変換が難しく、長距離送電に不利でした。
2. 変圧の原理｜巻数比
変圧器が電圧をどう変えるかは、コイルの巻数の比で決まります。
これを巻数比と呼びます。
2-1. 巻数比と電圧
一次側と二次側の電圧の比は、コイルの巻数の比に等しくなります。
ここで は一次電圧、
は二次電圧、
と
は巻数です。
二次側の巻数を多くすれば電圧が上がり、少なくすれば下がります。
巻数比を選ぶだけで、好きな電圧比を作り出せます。
これが変圧器の動作の核心です。
2-2. 電流の関係
電圧とは逆に、電流は巻数比の逆の関係になります。
電圧を上げると電流は下がり、電圧を下げると電流は上がります。
これは、入力と出力の電力がほぼ等しく保たれるためです。
理想的な変圧器では、一次側と二次側の電力（電圧×電流）は等しくなります。
変圧器は電圧と電流の比を変えるだけで、電力を生み出すわけではありません。
2-3. 巻数比の計算例
一次側6600V、二次側100Vにしたい変圧器の巻数比を求めます。
巻数比は66対1となります。
一次側を66回巻くごとに、二次側を1回巻く割合です。
このとき、二次側の電流は一次側の66倍まで流せる計算になります。
電圧を下げると、そのぶん大きな電流を取り出せることがわかります。
2-4. 理想変圧器と現実の変圧器
これまでの計算は、損失のない理想変圧器を前提としていました。
実際の変圧器には、いくつかの理想からのずれがあります。
まず、巻線には抵抗があり、電流を流すと電圧降下と発熱が生じます。
また、磁束のすべてが二次側に伝わるわけではなく、一部は漏れ磁束として失われます。
さらに、鉄心を磁化するために励磁電流という電流が必要です。
これらのため、実際の二次電圧は理想の計算値よりわずかに低くなります。
3. 変圧器の種類
変圧器には、用途に応じてさまざまな種類があります。
代表的な分類を見ていきましょう。
3-1. 単相変圧器と三相変圧器
扱う交流の相の数で、単相変圧器と三相変圧器に分かれます。
単相は家庭や小型機器、三相は工場の動力など大電力に使われます。
三相変圧器は、3組の巻線を1つの鉄心にまとめた構造です。
3台の単相変圧器を組み合わせるより、小型で効率よく作れます。
3-2. 電力用と電子機器用
用途でも、電力用と電子機器用に大きく分かれます。
電力用は送電や配電に使う大型の変圧器です。
電子機器用は、機器内部で電圧を下げる小型の変圧器です。
近年は、後述するスイッチング電源用の高周波トランスも増えています。
3-3. 絶縁変圧器と単巻変圧器
一次側と二次側が分かれた一般的な変圧器を、絶縁変圧器と呼びます。
電気的に絶縁されるため、安全性が高いのが特徴です。
一方、1つの巻線の途中から取り出す単巻変圧器もあります。
小型・高効率ですが、絶縁されない点に注意が必要です。
3-4. 種類と特徴の比較
主な変圧器の種類を、表で整理します。
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 単相変圧器 | 構造が単純 | 家庭・小型機器 |
| 三相変圧器 | 大電力を効率よく扱う | 工場・配電 |
| 絶縁変圧器 | 一次と二次が絶縁 | 安全確保・医療 |
| 単巻変圧器 | 小型・高効率（非絶縁） | 電圧の微調整 |
用途に応じて、相数・絶縁の有無・容量を選びます。
安全性が重要な場面では、必ず絶縁変圧器が選ばれます。
4. 容量と効率
変圧器を選ぶときは、容量と効率が重要な指標になります。
順に見ていきましょう。
4-1. 容量はkVAで表す
変圧器の容量は、皮相電力の単位であるkVA（キロボルトアンペア）で表します。
電力（kW）ではなくkVAなのは、負荷の力率に左右されないためです。
容量は、電圧と電流の積で決まります。
どれだけの電流を流せるかが、変圧器の容量を決めます。
容量を超えて使うと、巻線が過熱して絶縁が劣化します。
負荷に対して十分な容量の変圧器を選ぶことが基本です。
4-2. 銅損と鉄損
変圧器には、2種類の損失があります。銅損と鉄損です。
銅損は巻線の抵抗による損失で、電流の二乗に比例します。
鉄損は鉄心で生じる損失で、磁界の変化によって発生します。
銅損は負荷とともに増え、鉄損は負荷に関係なくほぼ一定です。
これらの損失は熱となり、変圧器の効率を下げます。
損失を抑える設計が、高効率な変圧器づくりの鍵です。
4-3. 効率
変圧器の効率は、入力電力に対する出力電力の割合です。
大型の電力用変圧器では、効率は99%近くにも達します。
銅損と鉄損が等しくなるとき、効率が最大になります。
変圧器は、回転部分がないため非常に高効率な機器です。
4-4. 効率の計算例
出力10kW、損失の合計が0.2kWの変圧器の効率を求めてみます。
効率は、出力を入力（出力＋損失）で割って求められます。
効率は約98.0%と求まります。
損失がわずか0.2kWでも、効率は2%下がることがわかります。
大型の電力用変圧器では、損失をさらに抑えて99%を超える効率が実現されています。
回転機であるモーターに比べ、変圧器が高効率なのは可動部がないためです。
5. 三相変圧器と結線
工場の動力など大電力では、三相変圧器が使われます。
その結線方法を見ていきましょう。
5-1. 三相変圧器の結線
三相変圧器の巻線は、スター結線（Y）かデルタ結線（Δ）でつなぎます。
一次側と二次側で、結線の組み合わせを選べます。
結線の組み合わせによって、電圧比や位相の関係が変わります。
送電・配電の用途に応じて、最適な結線が選ばれます。
5-2. 結線と電圧の関係
スター結線では線間電圧が相電圧の √3 倍になり、デルタ結線では等しくなります。
この関係を理解するには、三相交流の基礎が役立ちます。
例えば一次デルタ・二次スターなら、変圧比に加えて √3 の効果も加わります。
三相の電圧関係の詳細は、以下の関連記事もあわせてご覧ください。
5-3. 結線の組み合わせ
三相変圧器では、一次側と二次側の結線を組み合わせて選びます。
代表的なのは、デルタ-スター、スター-デルタ、デルタ-デルタなどです。
配電用ではデルタ-スターが多く、二次側の中性点から単相も取り出せます。
送電用ではスター-スターやデルタ-デルタも使われ、用途で最適な組み合わせが変わります。
結線の組み合わせによっては、一次と二次で位相にずれが生じます。
変圧器を並行運転するときは、この位相の関係をそろえる必要があります。
6. 損失と冷却
変圧器は使用中に発熱するため、適切な冷却が必要です。
損失と冷却の関係を見ていきましょう。
6-1. 発熱の原因
変圧器の発熱は、銅損と鉄損が熱に変わることで生じます。
大きな容量の変圧器ほど、扱う電力が大きく発熱も増えます。
発熱が大きいと、巻線の絶縁が劣化して寿命が縮みます。
適切に冷却して、温度を許容範囲に保つことが重要です。
6-2. 冷却方式
変圧器の冷却には、いくつかの方式があります。
小型では空気で冷やす乾式、大型では油で冷やす油入式が一般的です。
油入変圧器は、絶縁油が絶縁と冷却の両方を担います。
容量が大きくなるほど、効率的な冷却方式が求められます。
6-3. 変圧器のうなり音
変圧器からは、低い「ブーン」といううなり音が聞こえることがあります。
これは、鉄心が磁界の変化に合わせてわずかに伸び縮みするために生じます。
この現象は磁歪（じわい）と呼ばれ、電源周波数の2倍の音として現れます。
50Hz地域なら100Hz、60Hz地域なら120Hzのうなりになります。
音が急に大きくなった場合は、鉄心のゆるみや過負荷の兆候のこともあります。
日常の音の変化に気づくことも、点検のひとつの手がかりになります。
7. 実務での変圧器
変圧器は、工場やビルの受電設備で日常的に扱われます。
実務での要点を押さえておきましょう。
7-1. 容量の選定
変圧器の容量は、つなぐ負荷の合計から決めます。
負荷の合計容量に、将来の余裕も見込んで選びます。
容量が小さすぎると過負荷になり、大きすぎると鉄損で無駄が増えます。
負荷に見合った容量を選ぶことが、効率とコストの両面で重要です。
変圧器が扱う皮相電力や力率の考え方は、以下の関連記事もあわせてご覧ください。
7-2. 保守と点検
変圧器は長期間使う機器のため、定期的な点検が欠かせません。
絶縁油の劣化や、巻線の絶縁状態を確認します。
異常な発熱や音、においは、故障の前兆であることがあります。
日常の点検で早期に異常を見つけることが、トラブルを防ぎます。
7-3. 変圧器の並行運転
負荷が大きい設備では、複数の変圧器を並列につないで運転することがあります。
これを並行運転と呼び、容量を増やしたり、片方を点検中でも給電を続けたりできます。
並行運転には条件があり、電圧比・結線・位相・インピーダンスをそろえる必要があります。
これらが合っていないと、変圧器の間で無駄な循環電流が流れてしまいます。
条件を満たせば、負荷を複数の変圧器で分担し、効率と信頼性を高められます。
大規模な受電設備では、こうした並行運転が活用されています。
まとめ
本記事では、交流の電圧を変える機器である「変圧器」について、相互誘導の原理と巻数比の計算から、種類、容量と効率、三相変圧器の結線、損失と冷却、実務での扱いまでを体系的に解説しました。
変圧器は相互誘導を利用し、電圧比は巻数比に等しく 、電流は逆比の関係になります。
容量はkVAで表され、銅損と鉄損が効率を左右します。
三相変圧器ではスター・デルタの結線で電圧関係が変わり、損失による発熱には適切な冷却が必要です。
変圧器は、交流を送電の主役にした立役者であり、現代の電力システムを支える基本機器です。
巻数比の計算と容量の考え方を押さえ、誘導電動機など次の電気機器へと理解を広げていってください。
