ISO9001やIATF16949の審査において、審査員から「このプロセスのタートル図を見せてください」と言われ、焦った経験はないでしょうか。
タートル図は、単なる「審査のための提出書類」ではありません。
正しく活用すれば、自社の製造プロセスに潜むリスクをあぶり出し、「誰が、何を使い、どのような方法で、何を目指して仕事をしているか」を一目で可視化できる強力なマネジメントツールとなります。
本記事では、タートル図の基本的な定義から、審査をクリアするための具体的な書き方、製造現場での活用事例、そして陥りやすい失敗パターンまでを網羅的に解説します。
「形だけの運用」から脱却し、プロセスアプローチを真に実践するためのノウハウを習得しましょう。
- タートル図（Turtle Diagram）とは何か？
- タートル図を作成する目的とメリット
- 【実践編】タートル図の具体的な書き方・手順
- IATF16949で求められる「リスク分析」の追加
- プロセスの種類とタートル図：COP, SP, MPの深い関係
- タートル図運用の「失敗あるある」と対策
- まとめ

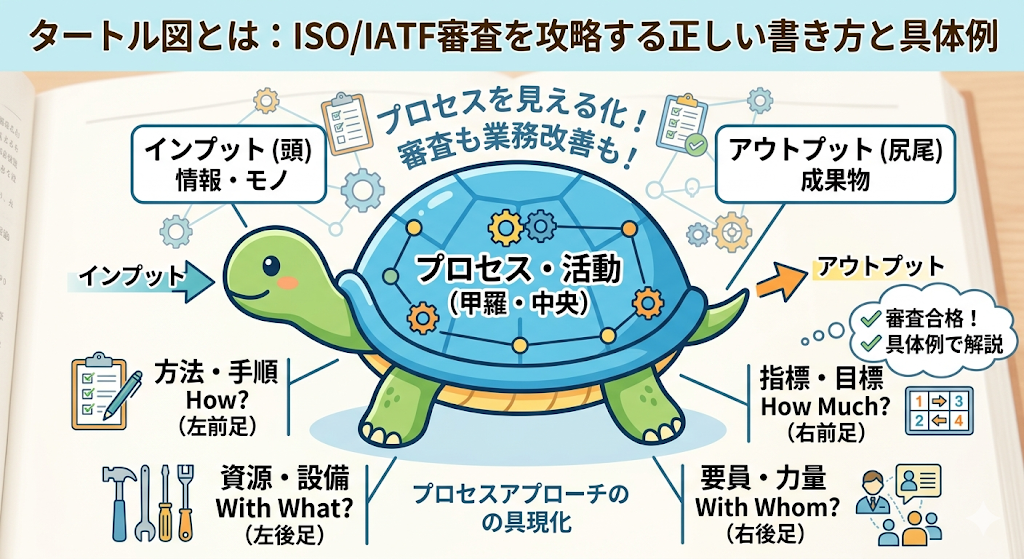

タートル図（Turtle Diagram）とは何か？
タートル図とは、一つの業務プロセスを「頭、尻尾、4本の手足」を持つ亀（タートル）のような形状で図式化し、プロセスの構成要素を整理・分析するためのツールです。
主に品質マネジメントシステム（ISO9001）や、自動車産業向けの品質規格（IATF16949）において、「プロセスアプローチ」を具現化する手法として標準的に使用されています。
なぜ「亀」なのか？その構造的意味
タートル図は、中央に「プロセス（活動）」を置き、その周囲に以下の6つの要素を配置した形状をしています。
これを俯瞰すると、亀が手足を広げた形に見えることからその名がつきました。
1. プロセス（甲羅・中央）
分析の対象となる業務活動そのもの。
（例：プレス加工、設計開発、教育訓練など）
2. インプット（頭・左）
そのプロセスを開始するために必要な情報やモノ。
（例：材料、注文書、図面）
3. アウトプット（尻尾・右）
そのプロセスの結果として生み出される成果物。
（例：完成品、検査成績書、廃棄物）
4. 資源・設備（左下の足）：With What?
「何を使って」行うか。
（例：製造装置、測定器、ソフトウェア、インフラ）
5. 要員・力量（右下の足）：With Whom?
「誰が」行うか。
（例：作業者、検査員、必要な資格やスキル）
6. 方法・手順（左上の足）：How?
「どのような方法で」行うか。
（例：作業標準書、規定、管理計画書）
7. 指標・目標（右上の足）：How much?
「どのくらい」達成できたか、どう評価するか。
（例：KPI、不良率、稼働率、納期遵守率）
プロセスアプローチの可視化
ISO規格が求める「プロセスアプローチ」とは、仕事を「部署ごと」の縦割りで見るのではなく、「インプットからアウトプットへの変換の流れ」として捉える考え方です。
タートル図を描くことは、まさにこの変換プロセスを構成する「4M（Man, Machine, Material, Method）」と「評価指標」を漏れなく定義することに他なりません。
これにより、前工程（インプットの供給元）と後工程（アウトプットの受取先）との繋がりが明確になり、組織全体の連携ミスを防ぐことができます。

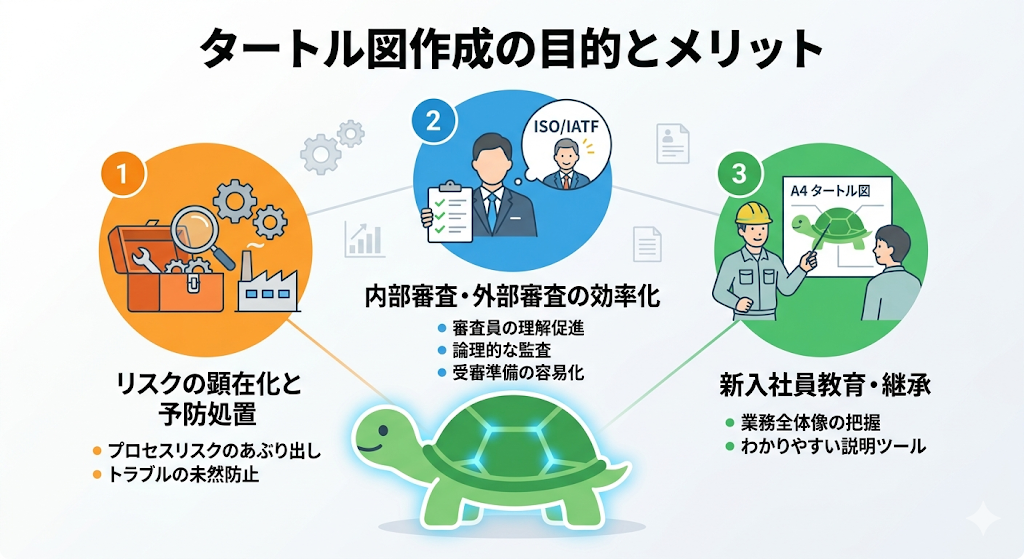

タートル図を作成する目的とメリット
多くの企業が「審査で要求されるから」という理由だけでタートル図を作成していますが、それではあまりに勿体ないと言わざるを得ません。
本質的な目的とメリットを理解することで、運用の質が変わります。
1. リスクの顕在化と予防処置
タートル図を作成する過程で、「もしこの設備が故障したら？」「もし担当者が急に休んだら？」という問いかけを行います。
各要素（足）に記載されたリソースや手順が不足している場合、それがそのまま「プロセスリスク」となります。
タートル図は、業務を開始する前に潜在的な欠陥を発見し、手を打つための「リスクアセスメントシート」としての役割を果たします。
2. 内部監査・外部審査の効率化
審査員は、タートル図を見ればそのプロセスの全体像を一瞬で把握できます。
「このプロセスにはどのような資格が必要ですか？」
「その資格を持った人が作業している証拠（記録）を見せてください」
といった具合に、タートル図の各要素をなぞるだけで、論理的かつ漏れのない監査が可能になります。
受審側としても、質問されるポイントがタートル図に書かれていること（リソース、手順、力量など）に限定されるため、準備がしやすくなります。
3. 新入社員教育への活用
業務マニュアルや手順書は膨大なページ数になりがちですが、タートル図はA4一枚でその仕事の全体像を表現しています。
新入社員や異動者に対して、「あなたの仕事はここ（プロセス）で、これを使って（設備）、こういうルールで（手順）、これを目指して（目標）やってください」と説明するのに最適な教育資料となります。

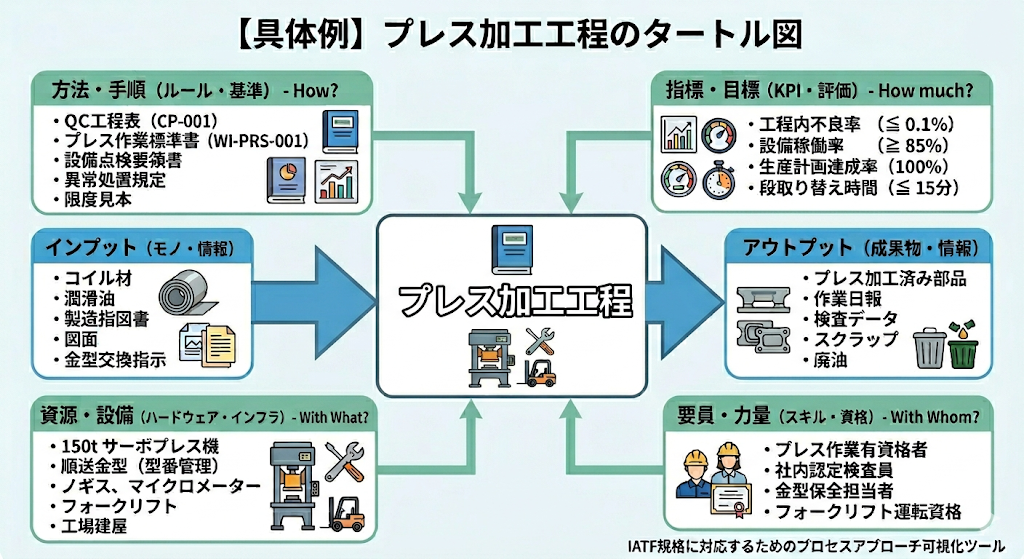

【実践編】タートル図の具体的な書き方・手順
では、実際にタートル図を作成する手順をステップバイステップで解説します。
ここでは、製造業における一般的な「製造プロセス（プレス加工）」を例に挙げます。
Step 1：プロセスのオーナーと範囲を決める
まず、誰が責任を持つ何のプロセスなのかを明確にします。
範囲が広すぎると（例：「製造部」全体）、要素が抽象的になりすぎて役に立ちません。
逆に狭すぎると（例：「スイッチを押す作業」）、枚数が膨大になります。
一般的には、「課」や「係」単位、あるいは「工程群（プレス工程、溶接工程など）」単位で区切るのが適切です。
Step 2：インプットとアウトプットを定義する（頭と尻尾）
プロセスの「入口」と「出口」を定義します。
ここでのポイントは、モノだけでなく「情報」も含めることです。
インプット（入口）
・材料：コイル材、潤滑油
・情報：製造指図書、図面、金型交換指示
・資源：前工程からの仕掛品
アウトプット（出口）
・製品：プレス加工済み部品
・情報：作業日報、検査データ
・廃棄物：スクラップ、廃油
Step 3：使用する資源・設備を挙げる（左下の足：With What?）
プロセスを実行するために必要なハードウェアを列挙します。
単に「設備」と書くのではなく、管理すべき対象を具体的に書きます。
・150t サーボプレス機（No.1, No.2）
・順送金型（型番管理）
・ノギス、マイクロメーター（校正済み）
・フォークリフト
・工場建屋（照明、空調などのインフラ）
Step 4：必要な要員と力量を挙げる（右下の足：With Whom?）
どのようなスキルを持った人が行うべきかを定義します。
個人名ではなく、「資格」や「役割」で記載します。
・プレス作業有資格者（動力プレス機械特別教育修了者）
・社内認定検査員（レベル2以上）
・金型保全担当者
・フォークリフト運転技能講習修了者
Step 5：方法・手順・ルールを挙げる（左上の足：How?）
作業を行うための基準類を紐付けます。
文書番号まで記載しておくと、監査時の検索性が高まります。
・QC工程表（CP-001）
・プレス作業標準書（WI-PRS-001）
・設備点検要領書
・異常処置規定
・限度見本
Step 6：評価指標・KPIを決める（右上の足：How much?）
プロセスが有効に機能しているかを測る「物差し」を決めます。
具体的で測定可能な数値目標が望ましいです。
・工程内不良率（目標：0.1%以下）
・設備稼働率（目標：85%以上）
・生産計画達成率（目標：100%）
・段取り替え時間（目標：15分以内）
IATF16949で求められる「リスク分析」の追加
自動車産業向けのIATF16949規格では、従来のタートル図に加え、そのプロセスに関連する「リスク」と「機会」の分析が強く求められます。
最新のタートル図では、7番目の要素として「リスク」欄を設けるのが一般的です。
プロセスのリスクとは？
4本の手足（4M）のどこかが欠けた、または機能しなかった場合に起こりうる最悪の事態を想定します。
設備のリスク
・プレスの突発故障による納期遅延
・金型破損による大量不良の発生
要員のリスク
・熟練作業者の退職による技能低下
・新人による誤操作（ポカミス）
方法のリスク
・作業標準の改訂漏れによる旧仕様での生産
これらのリスクに対し、「予備品を持つ」「多能工化を進める」「ポカヨケを設置する」といった対策が講じられているかどうかが、審査の最重要ポイントとなります。
プロセスの種類とタートル図：COP, SP, MPの深い関係
ISO9001やIATF16949の「プロセスアプローチ」を真に理解するためには、組織内のあらゆる業務がどの「プロセスの種類」に該当するかを分類・把握することが不可欠です。
組織内の業務は、その役割と顧客との距離によって「COP」「SP」「MP」の3つに大別されます。タートル図を作成する際は、対象プロセスがどのカテゴリーに属するかを強く意識することで、設定すべきインプット・アウトプットやKPIが劇的に明確になります。
1. 顧客指向プロセス（COP: Customer Oriented Processes）
【役割】企業の売上と顧客満足に直結する
COPは、外部の顧客からの要求（インプット）を起点とし、最終的に顧客へ価値（アウトプット）を提供する、企業の心臓部となるプロセスです。別名「コアプロセス」とも呼ばれます。
・具体例： 営業（引き合い・受注）、製品設計、製造、出荷、アフターサービス
・タートル図作成のポイント： COPのタートル図では、「顧客が何を求めているか」がすべての基準になります。右上の足（KPI）には、納入不良率、納期遵守率、顧客クレーム件数など、直接的に「顧客満足度」を測る指標を設定する必要があります。
2. 支援プロセス（SP: Support Processes）
【役割】COPが円滑に機能するためのインフラ・リソースの供給
SPは、直接顧客と接することはありませんが、COPを裏から支える必要不可欠なプロセスです。SPが滞れば、たちまちCOP（製造や営業）がストップしてしまいます。
・具体例： 設備保全、購買（サプライヤー管理）、人事・教育訓練、計測機器管理、ITシステム管理
・タートル図作成のポイント： SPにとっての顧客は、社内の他部門（主にCOP）になります。例えば「設備保全プロセス」のアウトプットは「故障なく稼働する設備」であり、その受け取り手は「製造プロセス（COP）」です。KPIには、社内クレーム件数、設備MTBF（平均故障間隔）、教育計画達成率など、内部の支援品質を測る指標を設定します。
3. マネジメントプロセス（MP: Management Processes）
【役割】組織全体の方針決定、監視、継続的改善を指揮する舵取り
MPは、経営層や管理層が主体となり、COPとSPが目標通りに機能しているかを監視し、必要な経営資源を配分し、システム全体の方向性を決定するプロセスです。
・具体例： 経営レビュー、事業計画策定、内部監査、是正・予防処置、継続的改善
・タートル図作成のポイント： MPのインプットは「COPやSPから上がってくる実績データや課題」であり、アウトプットは「改善指示、経営判断、予算承認」などになります。KPIには、事業目標の達成率や、監査での不適合指摘件数、改善提案の実行率など、組織全体のマネジメントの健全性を示す指標を設定します。
【重要】3つのプロセスは連動している
審査員は個々のタートル図単体だけでなく、「プロセスの繋がり（相互関係）」を必ずチェックします。
MPが方針を示し、SPが人や設備という資源を提供し、それを使ってCOPが顧客へ製品を届ける。この3つのプロセスが網の目のように連携している状態（タコ足モデルとも呼ばれます）を、各タートル図のインプット・アウトプットで論理的に証明できるかどうかが、審査攻略の最大の鍵となります。

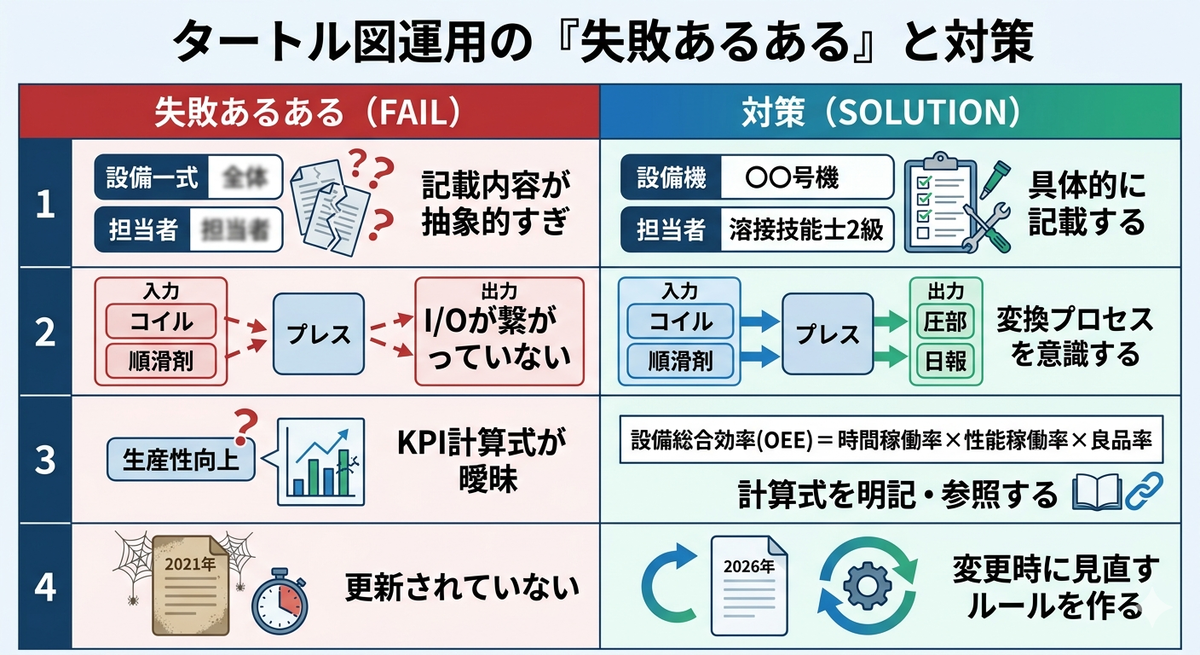

タートル図運用の「失敗あるある」と対策
せっかく作成したタートル図が、現場で活用されず形骸化してしまうケースには、共通の特徴があります。
失敗1：記載内容が抽象的すぎる
「資源」の欄に「設備一式」、「要員」の欄に「担当者」とだけ書いてあるタートル図です。
これでは何のリスクも洗い出せません。
「〇〇号機」「溶接技能士2級」など、特定できるレベルまで具体化する必要があります。
失敗2：インプットとアウトプットが繋がっていない
インプットに「材料」が入っているのに、アウトプットに「製品」がなく「日報」しか出てこない、といったねじれ現象です。
プロセスは変換機能であるため、入ったモノは何らかの形で加工・変換されて出てこなければなりません。
失敗3：KPIの計算式が定義されていない
指標として「生産性向上」と書いてあっても、何をどう計算するかが曖昧なケースです。
例えば「可動率」なのか「稼働率」なのかによって、意味は全く異なります。
タートル図には、以下のように数式を明記するか、定義書への参照をつけるべきです。
設備総合効率（OEE） ＝ 時間稼働率 × 性能稼働率 × 良品率
失敗4：更新されていない
数年前に作ったきりで、現在の設備構成や組織体制と合っていないケースです。
審査員は現場を見てからタートル図を確認するため、不整合は即座に見抜かれます。
工程変更や組織変更のタイミングで、必ずタートル図も見直すルールが必要です。
まとめ
タートル図は、複雑な業務プロセスを「見える化」し、組織の弱点（リスク）を補強するための羅針盤です。
ISO/IATFの審査対策として作成されがちですが、その真価は日常の管理と改善にあります。
・プロセスを6つの要素（4M+I/O）+ リスクで分解する。
・「誰が」「何を」「どうやって」を具体的に定義し、曖昧さを排除する。
・顧客指向（COP）、支援（SP）、マネジメント（MP）の役割を明確にする。
・作成して終わりにせず、リスク分析や新人教育のツールとして使い倒す。
正しく描かれたタートル図があれば、品質トラブルが起きた際も、「4本の足」のどれが折れたのかを即座に特定し、迅速な再発防止に繋げることができるはずです。
