半導体の製造装置、食品の真空パック、自動車のブレーキブースター、さらには宇宙空間を模擬する試験チャンバーまで。
私たちの身の回りには、真空を利用した技術が数多く存在しています。
こうした真空環境を人工的に作り出す装置が「真空ポンプ」です。
しかし「ロータリーポンプとドライポンプは何が違うのか」「到達圧力や排気速度はどう選べばよいのか」と悩む方も少なくありません。
真空ポンプは種類ごとに動作原理が大きく異なり、用途に応じた適切な選定が製品品質やプロセス効率を大きく左右します。
本記事では、真空ポンプの基本原理から代表的な種類の仕組み、性能指標の計算式、そして現場で役立つ選定手順までを体系的に解説します。
- 1. 真空とは何か（真空度の分類）
- 2. 真空ポンプの基本原理
- 3. 気体移送式ポンプの種類と特徴
- 4. ロータリーポンプの仕組み
- 5. ドライポンプとダイアフラムポンプ
- 6. ターボ分子ポンプの仕組み
- 7. 排気速度と排気時間の計算

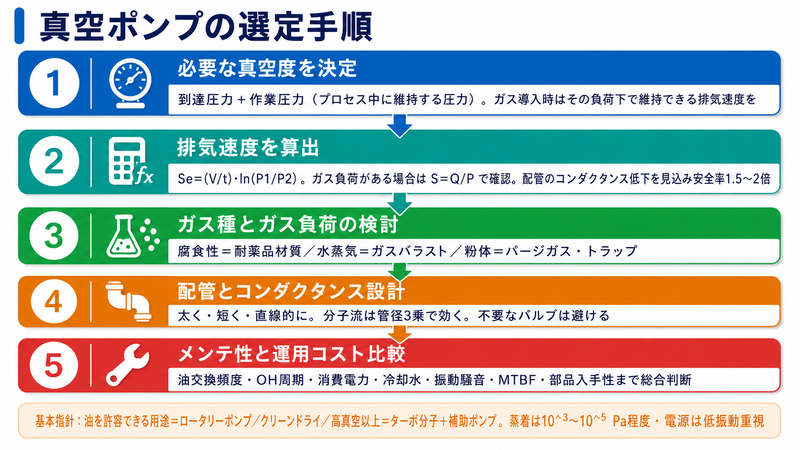

- 8. 真空ポンプの選定手順

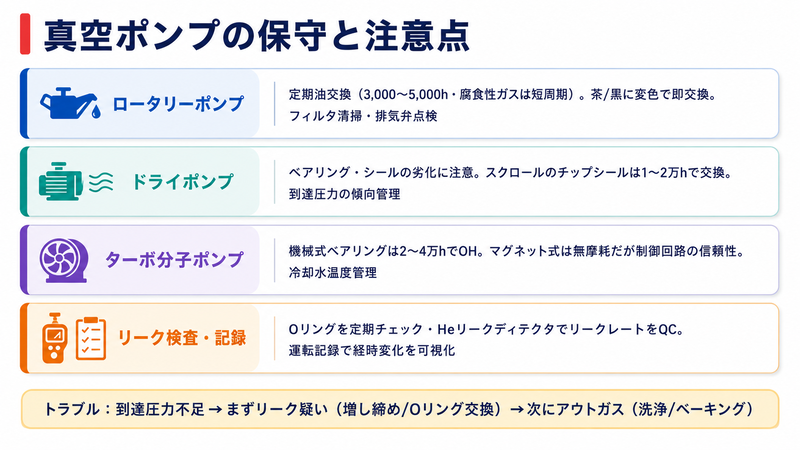

- 9. 真空ポンプの保守と注意点
- まとめ

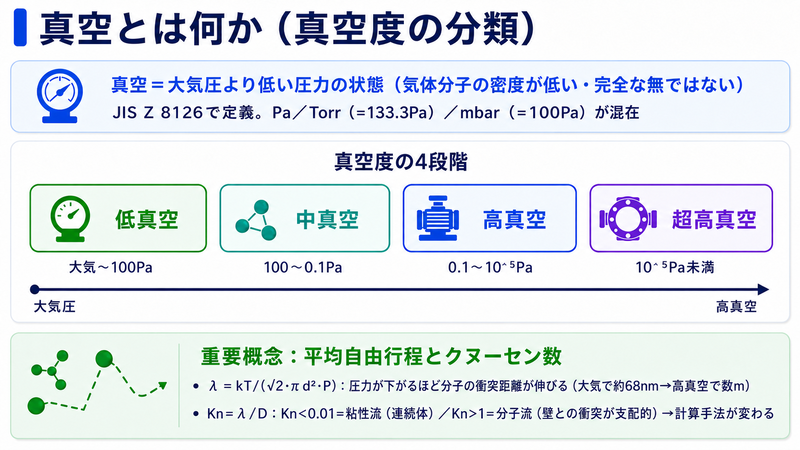

1. 真空とは何か（真空度の分類）
真空とは、大気圧よりも低い圧力の状態を指します。
完全な無の空間ではなく、気体分子の密度が通常よりも低い状態のことです。
JIS Z 8126では「通常の大気圧より低い圧力の気体で満たされた空間の状態」と定義されています。
真空度は圧力の低さによって4段階に分類されます。
大気圧（約101,325 Pa）から100 Paまでの範囲を「低真空」と呼び、真空パックや乾燥工程に利用されます。
100 Paから0.1 Paまでを「中真空」と呼び、蒸着やフリーズドライなどに用いられます。
0.1 Paから10-5 Paまでを「高真空」と呼び、半導体プロセスや電子顕微鏡に必要な領域です。
10-5 Pa未満を「超高真空」と呼び、加速器や宇宙環境試験に用いられます。
なお、真空度の単位はSI単位のPa（パスカル）のほかに、Torr（トル）やmbar（ミリバール）も実務では広く使われています。
1 Torr = 133.3 Pa、1 mbar = 100 Paの関係にあり、カタログではこれらが混在していることが多いため、単位換算に注意が必要です。
真空度と身近な現象を対応づけると理解が深まります。
たとえば家庭用の掃除機が生み出す負圧は大気圧から数kPa低い程度であり、「低真空」にも満たない極めて浅い真空です。
一方、宇宙空間の圧力は10-10 Pa以下であり、地上で同等の環境を再現するには超高真空対応の装置が不可欠です。
航空宇宙産業や核融合研究では、この宇宙レベルの真空を人工的に作り出す技術が求められています。
真空技術が利用される産業分野は非常に幅広く、代表的なものだけでも多岐にわたります。
半導体製造では、スパッタリングやCVD（化学気相成長）などの薄膜形成プロセスに高真空から超高真空が不可欠です。
食品産業では、真空パックによる鮮度保持やフリーズドライ加工に低真空～中真空が使われています。
自動車産業ではブレーキブースターの負圧源として、医薬品産業では凍結乾燥や滅菌工程で、それぞれ異なる真空度が求められます。
このように用途に応じて必要な真空度が大きく異なるため、適切な真空ポンプの選定が極めて重要です。
真空の程度を測定するために、用途に応じてさまざまな真空計（ゲージ）が使い分けられます。
低真空領域ではブルドン管ゲージやダイアフラムゲージ、中真空領域ではピラニゲージ（熱伝導式）が用いられます。
高真空領域では電離真空計（B-A型やコールドカソード型）が使われます。
いずれも測定原理が異なるため、対象とする圧力範囲に適した真空計を選択する必要があります。
真空の状態を理解するうえで重要な概念が「平均自由行程」です。
平均自由行程とは、気体分子が他の分子と衝突するまでに進む平均距離のことで、次の式で表されます。
ここで、kBはボルツマン定数（1.38×10-23 J/K）、Tは絶対温度（K）、dは分子直径（m）、Pは圧力（Pa）です。
圧力が下がるほど平均自由行程は長くなり、大気圧での約68 nmに対して、高真空領域では数メートル以上にもなります。
この平均自由行程と配管内径の比（クヌーセン数 Kn）によって気体の流れ方が変わります。
Kn が0.01未満の場合は「粘性流」となり、気体は連続体として振る舞います。
Kn が1を超える場合は「分子流」となり、分子同士の衝突よりも壁面との衝突が支配的になります。
この中間の範囲は「遷移流」と呼ばれます。
クヌーセン数の定義式は次の通りです。
ここで λ は平均自由行程、D は配管の代表寸法（内径）です。
Kn < 0.01 で粘性流、0.01 < Kn < 1 で遷移流、Kn > 1 で分子流と判定されます。
真空ポンプや配管の設計では、この流れの区分に応じた計算手法を選ぶ必要があります。
圧力損失の考え方も真空領域では粘性流か分子流かで大きく異なります。

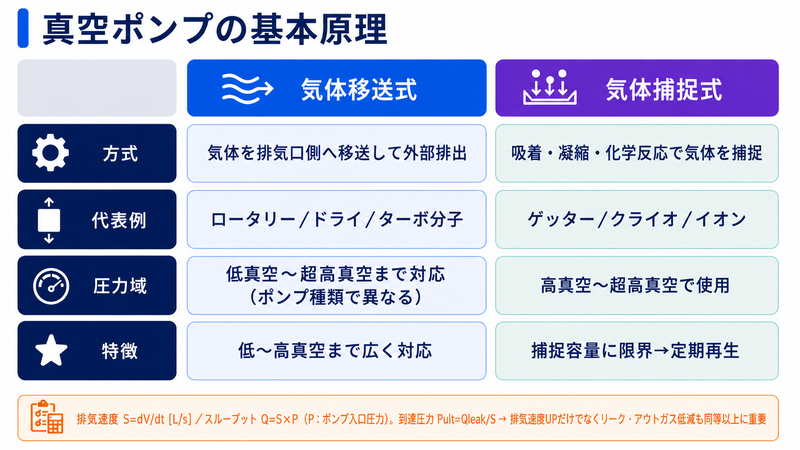

2. 真空ポンプの基本原理
真空ポンプは、容器内の気体分子を外部へ排出することで圧力を下げる装置です。
その動作原理は大きく「気体移送式」と「気体捕捉式」の2つに分類されます。
気体移送式ポンプ
気体移送式ポンプは、機械的な動作によって気体を吸い込み、圧縮して外部に排出する方式です。
容積変化を利用する「容積移送式」と、気体分子に運動量を与えて排気する「運動量移送式」に細分されます。
容積移送式の代表がロータリーポンプやドライポンプであり、低真空から中真空の領域で広く使われています。
運動量移送式の代表がターボ分子ポンプで、高真空以上の領域で威力を発揮します。
気体捕捉式ポンプ
気体捕捉式ポンプは、化学反応や物理吸着によって気体分子をポンプ内部に取り込む方式です。
代表的なものにゲッターポンプ、クライオポンプ、スパッタイオンポンプがあります。
クライオポンプは極低温面（10～20 K）に気体分子を凝縮・吸着させて排気するもので、クリーンかつ大排気速度を実現できます。
スパッタイオンポンプは放電によってチタンをスパッタし、活性な金属面に気体を化学吸着させます。
いずれも超高真空領域で使用されますが、捕捉容量に限界があるため定期的な再生が必要です。
排気速度とスループット
真空ポンプの性能を表す最も基本的な指標が「排気速度」です。
排気速度 S は単位時間あたりにポンプが排気できる気体の体積流量で、次のように定義されます。
単位は L/s や m3/h で表されます。
排気速度はポンプの吸気口における値として定義されるため、実際の容器側での排気速度（有効排気速度）とは区別する必要があります。
ポンプが単位時間あたりに排気する気体の量を圧力と体積の積で表したものが「排気量（スループット）」 Q です。
この Q の単位は Pa・L/s や Pa・m3/s で、真空システム全体の排気能力を評価するうえで不可欠な概念です。
リーク（漏れ）やアウトガス（脱ガス）の量もスループットの単位で表されます。
定常状態ではポンプの排気量とリーク＋アウトガス量が釣り合った圧力が到達圧力となります。
真空システムの設計では、ポンプの選定だけでなくチャンバーや配管からのガス放出量を見積もることが極めて重要です。
金属表面からのアウトガスは主に水蒸気、一酸化炭素、水素で構成されており、表面処理や加熱（ベーキング）によって大幅に低減できます。
Oリングなどのエラストマー材料からは可塑剤やシリコーンオイルに由来するアウトガスが発生するため、高真空用途では金属シール（コンフラットフランジ）が選択される場合もあります。
ポンプのカタログに記載される到達圧力は、ポンプ単体で十分な時間排気したときに到達する最低圧力を意味します。
しかし実際のシステムでは配管やチャンバーからのリークやアウトガスが存在するため、到達圧力はカタログ値よりも高く（悪く）なります。
定常状態での到達圧力 Pult は次の関係で表されます。
したがって、到達圧力を改善するにはポンプの排気速度を上げるだけでなく、リークとアウトガスを低減することが同等以上に重要です。

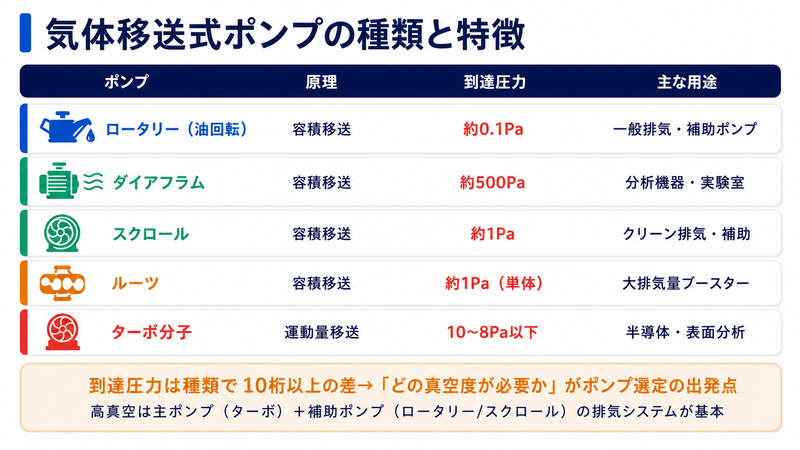

3. 気体移送式ポンプの種類と特徴
気体移送式ポンプは真空ポンプの中で最も広く使われるカテゴリです。
以下に代表的な種類と、それぞれの到達圧力・排気速度の目安を示します。
| ポンプ種類 | 動作原理 | 到達圧力 | 排気速度 | 主な用途 |
|---|---|---|---|---|
| ロータリーポンプ（油回転式） | 容積移送 | 約0.1 Pa | 数～数百 L/s | 一般真空排気、補助ポンプ |
| ダイアフラムポンプ | 容積移送 | 約500 Pa | 数～数十 L/min | 分析機器、実験室 |
| スクロールポンプ | 容積移送 | 約1 Pa | 数十～数百 L/min | クリーン排気、補助ポンプ |
| ルーツポンプ | 容積移送 | 約1 Pa（単体） | 数百～数千 m3/h | 大排気量用ブースター |
| ターボ分子ポンプ | 運動量移送 | 10-8 Pa以下 | 数十～数千 L/s | 半導体、表面分析 |
上の表からわかるように、ポンプの種類によって到達圧力に10桁以上の差があります。
低真空で十分な用途に対してターボ分子ポンプを導入するのはコストの無駄であり、逆に高真空が必要な用途にロータリーポンプだけでは到達できません。
このため、まず「どの真空度が必要か」を明確にすることがポンプ選定の出発点となります。
高真空領域を達成するには、ターボ分子ポンプのような主ポンプと、ロータリーポンプやスクロールポンプのような補助ポンプ（粗引きポンプ）を組み合わせる必要があります。
この組み合わせを「排気システム」と呼び、主ポンプの背圧を補助ポンプが受け持つことで、大気圧から超高真空までのシームレスな排気を実現します。
排気システムの構成を決定する際には、目標真空度だけでなく排気対象のガス種も重要な判断材料です。
たとえば半導体製造ではプロセスガス（SiH4、NH3、Clなど）が使用されるため、これらに対する耐腐食性を持つポンプを選ぶ必要があります。
食品産業では水蒸気の排気が主体となるため、水蒸気に強いポンプ構成が求められます。
1台のポンプで広い圧力範囲をカバーするのは困難なため、粗引き段階と本引き段階でポンプを切り替える運用が一般的です。
たとえば、大気圧から数Paまではロータリーポンプで粗引きし、その後ターボ分子ポンプに切り替えて高真空まで排気するという手順になります。
粗引きポンプとターボ分子ポンプの間にはフォアラインバルブ（前段バルブ）を設け、ポンプの起動・停止シーケンスを適切に制御します。
これによりターボ分子ポンプの逆転や過負荷を防止できます。

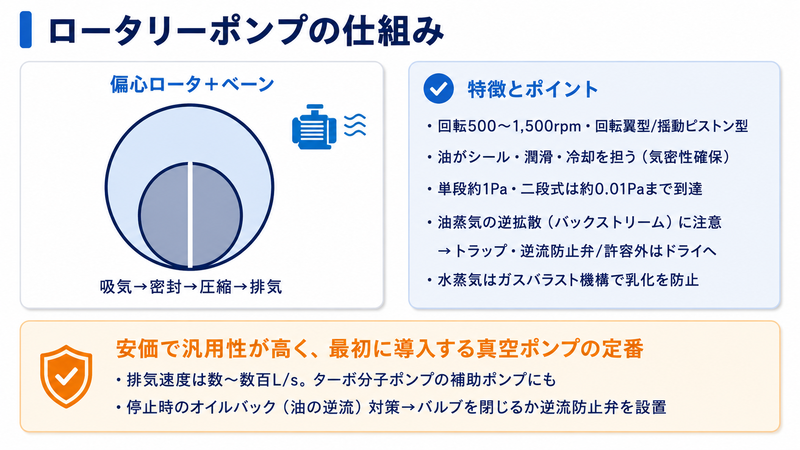

4. ロータリーポンプの仕組み
ロータリーポンプ（油回転真空ポンプ）は、最も広く普及している真空ポンプの一つです。
ステータ（シリンダ）内部で偏心したロータが回転し、ベーン（羽根）によって区切られた空間の体積変化を利用して気体を排出します。
動作サイクル
まず、ロータの回転によってベーンで仕切られた吸気側の空間が広がり、吸気口から気体が吸い込まれます。
続いてロータがさらに回転すると、ベーンで仕切られた空間は吸気口から切り離され、容積が減少していきます。
この過程で気体が圧縮され、圧力が排気側の圧力を超えると排気弁（リードバルブ）が開いて気体が油中を通って外部に放出されます。
この一連の吸気→密封→圧縮→排気のサイクルがロータ1回転ごとに繰り返されます。
ロータの回転速度は通常500～1,500 rpm程度であり、回転速度が高いほど単位時間あたりの排気量は増加します。
ただし回転速度を上げすぎるとベーンの遠心力による摩耗が増大し、ポンプの寿命が短くなります。
メーカーが設定する定格回転数は、排気性能と寿命のバランスを最適化した値です。
回転翼型と揺動ピストン型
ロータリーポンプには「回転翼型」と「揺動ピストン型」の2種類があります。
回転翼型は、ロータに取り付けられた2枚のベーンがばね力で外側に押し広げられ、ステータ内壁に密着しながら回転します。
揺動ピストン型は、偏心ロータ自体がピストンとして機能し、ヒンジバルブで吸排気を制御します。
いずれも到達圧力は単段で約1 Pa、二段式（2つのポンプを直列接続）では約0.01 Paまで到達できます。
油の役割とバックストリーム
ロータリーポンプの大きな特徴は、シール材として油を使用する点です。
油はロータとステータの隙間を埋めて気密性を確保するとともに、摺動部の潤滑や冷却の役割も果たします。
摩擦力を低減しながら高い気密性を実現できるのは、油の粘性と表面張力によるものです。
ただし、油蒸気の逆拡散（バックストリーム）が生じるため、クリーンな真空環境が求められる半導体プロセスや分析装置では注意が必要です。
バックストリーム対策としては、ポンプの吸気口にオイルミストトラップやフォアラインバルブ（逆流防止弁）を設置する方法があります。
それでも油の汚染が許容できない場合は、オイルフリーのドライポンプが選択されます。
ガスバラスト機構
水蒸気を多く含む気体を排気する場合には「ガスバラスト機構」が有効です。
これはポンプの圧縮行程で少量の大気を導入し、水蒸気が油中で凝縮する前に排気弁から排出させる仕組みです。
ガスバラストを使用すると到達圧力はやや悪化しますが、油の乳化を防止してポンプの寿命低下を抑制できます。
二段式ロータリーポンプ
より低い到達圧力が必要な場合は、2つのポンプ室を直列に接続した二段式ロータリーポンプが使用されます。
第1段で粗く排気した気体を第2段でさらに圧縮・排気するため、単段式の約1 Paに対して二段式では約0.01 Pa（約10-4 Torr）まで到達できます。
中真空領域での使用や、ターボ分子ポンプの補助ポンプとして二段式が選ばれるケースが多いです。
ただし二段式は単段式と比較して構造が複雑になり、価格も高くなります。
到達圧力の要件と費用のバランスを考慮して選定する必要があります。
ロータリーポンプの排気速度は一般に数 L/s から数百 L/s の範囲です。
価格も真空ポンプの中では比較的安価であり、最初に導入する真空ポンプとして選ばれることが多いです。
停止時にポンプ内部が大気圧に戻ると、油が真空容器側に逆流する「オイルバック」が発生する可能性があるため、停止前にバルブを閉じるか逆流防止弁を設置することが推奨されます。

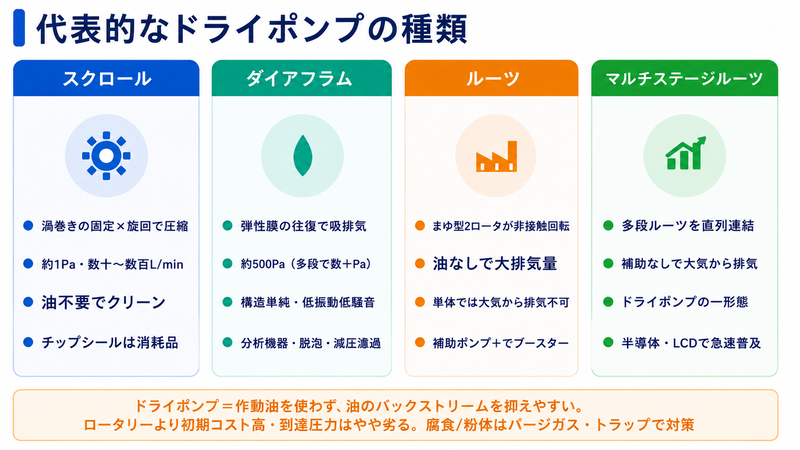

5. ドライポンプとダイアフラムポンプ
近年、半導体製造や製薬などクリーンな真空環境が求められる分野では、油を使用しないドライポンプの需要が急速に高まっています。
ドライポンプは排気系への油蒸気の混入がゼロであり、プロセスガスの回収や処理が容易な点もメリットです。
スクロールポンプ
スクロールポンプは、渦巻き状の固定スクロールと旋回スクロールを組み合わせた構造をもちます。
旋回スクロールが偏心回転することで、2枚の渦巻きの間に閉じ込められた気体が外周から中心部へと圧縮されながら移動し、排気されます。
自転はせず公転のみするため、機械的な摺動部が少なく振動も小さい点が特徴です。
到達圧力は約1 Pa、排気速度は数十～数百 L/min程度です。
油を使用しないためクリーンな排気が可能で、ターボ分子ポンプの補助ポンプとして広く採用されています。
エアコンや冷蔵庫に使われるスクロールコンプレッサーと同じ原理ですが、真空用スクロールポンプは極めて高い気密性が要求される点が異なります。
ただし、渦巻き先端のシール（チップシール）は消耗品であり、定期的な交換が必要です。
チップシールの摩耗が進むと到達圧力が悪化するため、圧力の経時変化を監視することが重要です。
ダイアフラムポンプ
ダイアフラムポンプは、ゴムやフッ素樹脂製の弾性膜（ダイアフラム）を往復運動させて吸排気を行います。
構造が単純でメンテナンスが容易なうえ、振動や騒音も小さい点が特徴です。
ダイアフラムが排気対象の気体と駆動部を完全に隔離するため、腐食性ガスの排気にも対応できるモデルがあります。
ただし到達圧力は約500 Pa（多段式でも数十Pa程度）と限定的であるため、分析機器や実験室での軽負荷用途に適しています。
排気速度も数 L/min～数十 L/min程度と小さく、大容積の容器の排気には不向きです。
ガスクロマトグラフや質量分析計の前段排気、液体の脱泡、ラボ用の減圧濾過などに多く用いられています。
近年ではダイアフラム材質の改良により、フッ素系溶剤やアンモニアなどの薬液にも対応した耐薬品性モデルも普及しています。
ルーツポンプ
ルーツポンプは、まゆ型の2つのロータが非接触で同期回転することで気体を排気します。
ロータ同士およびケーシングとの間に数十μmの微小な隙間を保って回転するため、油なしで大排気量を実現できます。
回転速度は通常1,000～3,000 rpmで、構造が単純なため高い信頼性を持ちます。
ただしルーツポンプは圧縮比が小さく、単体では大気圧から排気することができません。
そのため、補助ポンプと直列に接続して「ブースター」として使用されるのが一般的です。
補助ポンプである程度圧力を下げてからルーツポンプを起動することで、数百から数千 m3/h もの大排気速度を発揮します。
大型の真空チャンバーや工業炉の排気など、大流量が要求される用途に欠かせないポンプです。
近年では多段ルーツポンプを直列に連結し、補助ポンプなしで大気圧から排気可能な「マルチステージルーツポンプ」も登場しています。
これはドライポンプの一形態であり、半導体製造やLCD製造で急速に普及が進んでいます。
ドライポンプは油を使わないためバックストリームの心配がなく、排気系のクリーン性が飛躍的に向上します。
一方で、ロータリーポンプと比較すると初期コストが高く、到達圧力も劣る傾向があります。
腐食性ガスや粉体を含むプロセスガスの排気では、ポンプ内部への堆積物対策としてパージガスの導入やトラップの設置が重要です。

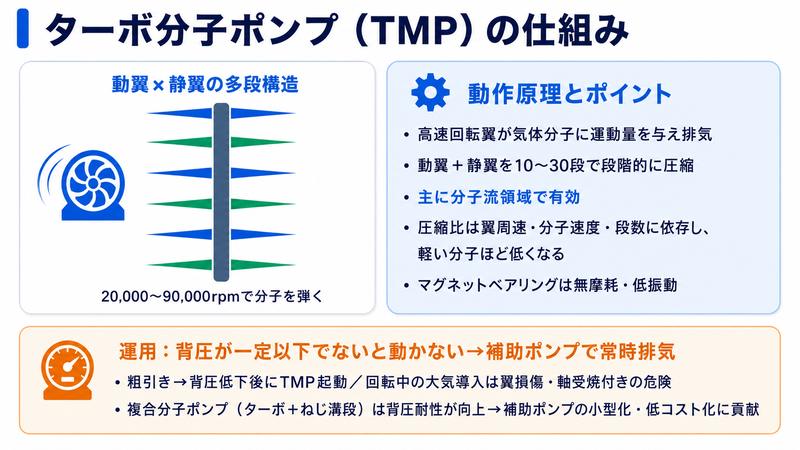

6. ターボ分子ポンプの仕組み
ターボ分子ポンプ（TMP）は、高速回転するロータの翼で気体分子に運動量を与え、特定の方向へ弾き飛ばすことで排気を行う運動量移送式ポンプです。
高真空から超高真空の領域で中心的な役割を果たし、半導体製造装置や電子顕微鏡、表面分析装置など、極めてクリーンな真空環境が要求される分野で広く使用されています。
動作原理
ターボ分子ポンプの内部には、交互に配置されたロータ翼（動翼）とステータ翼（静翼）が多段構造で積み重なっています。
ロータは毎分20,000～90,000 rpmという超高速で回転します。
この高速回転する翼面に気体分子が衝突すると、翼の傾斜角によって排気方向へ運動量が付与されます。
ステータ翼は逆向きの傾斜を持ち、ロータから送り出された分子をさらに次段のロータへ導きます。
この動翼と静翼の繰り返し（通常10～30段程度）によって、段階的に圧縮比を高めていくのがターボ分子ポンプの基本原理です。
ターボ分子ポンプが効果的に動作するためには、気体の流れが「分子流」領域にあることが条件です。
分子流領域では気体分子同士の衝突が稀であり、分子は翼面との衝突によってのみ方向を変えます。
このため、ロータの翼速度が気体分子の熱運動速度と同程度以上である必要があり、超高速回転が不可欠です。
1段あたりの圧縮比 K は分子量 M とロータの翼速度 v に依存し、次の近似式で表されます。
ここで vm は気体分子の最確速度です。
分子量が大きい（重い）分子ほど熱運動速度が遅いため圧縮比が高くなり、逆に水素やヘリウムのような軽い分子は圧縮比が低くなります。
窒素（分子量28）に対する圧縮比が107以上であっても、水素（分子量2）やヘリウム（分子量4）に対しては103程度にとどまることがあります。
このためターボ分子ポンプは軽ガスの排気が苦手であり、ヘリウムリーク検査時には排気能力の低下に注意が必要です。
ベアリングと構造
超高速回転を支えるベアリング技術はターボ分子ポンプの性能を左右する核心的な要素です。
従来はグリース潤滑の機械式ベアリングが主流でしたが、近年ではマグネットベアリング（磁気浮上軸受）を採用した製品が増えています。
マグネットベアリング式は機械的接触がないため振動が極めて小さく、ベアリングの摩耗もありません。
電子顕微鏡など振動を嫌う用途では、マグネットベアリング式が標準的な選択となっています。
一方で制御回路の信頼性が重要となるため、停電時のバックアップ電源の確保が設計上の検討事項です。
ターボ分子ポンプのロータは高速回転時に大きな運動エネルギーを蓄えています。
万が一ロータが損傷した場合、翼の破片が飛散してチャンバーやプロセス基板に深刻なダメージを与える可能性があります。
このリスクを低減するため、ポンプのケーシングには十分な強度が確保されており、安全弁やバーストディスクが装備されている機種もあります。
ターボ分子ポンプの運用
ターボ分子ポンプは背圧（排気側の圧力）が一定値以下でなければ正常に動作しません。
一般に背圧の上限は数Pa～数十Pa程度であり、補助ポンプ（ロータリーポンプやスクロールポンプ）で常時排気し続ける必要があります。
起動手順としては、まず補助ポンプで粗引きを行い、背圧が十分に下がってからターボ分子ポンプを起動します。
定格回転数に達するまでの加速時間は機種にもよりますが、一般に数分～十数分程度です。
加速中はポンプ内部の温度が上昇しやすいため、冷却水を十分に流してから起動することが推奨されます。
停止時にはまずターボ分子ポンプのロータを減速させ、完全に停止してから容器を大気開放します。
回転中に大気を導入するとロータに過大な負荷がかかり、翼の損傷や軸受の焼き付きを引き起こす危険があります。
到達圧力は10-8 Pa以下と非常に低く、排気速度は数十～数千 L/sの範囲で機種によって大きく異なります。
半導体プロセスではクリーンかつ高排気速度が求められるため、大口径（200～300 mm）の大型ターボ分子ポンプが標準的に使用されています。
複合分子ポンプ
近年では、ターボ分子ポンプの排気段に加えて、ねじ溝式（ホルベック型やジーグバーン型）の排気段を一体化した複合分子ポンプが主流となっています。
ねじ溝段はロータ外周に刻まれた螺旋溝によって粘性流領域のガスを効率的に圧縮する機構です。
ターボ段で分子流領域の排気を行い、ねじ溝段で粘性流領域の排気を行うことで、広い圧力範囲で高い圧縮比を実現できます。
複合分子ポンプの最大の利点は、背圧耐性の向上です。
従来のターボ分子ポンプでは背圧の上限が数Pa程度でしたが、複合型では数十Pa～数百Paまで許容できる機種もあります。
これにより、補助ポンプの要求スペックが緩和され、小型のダイアフラムポンプやスクロールポンプとの組み合わせが可能になります。
システム全体の小型化・低振動化・低コスト化に大きく貢献しています。

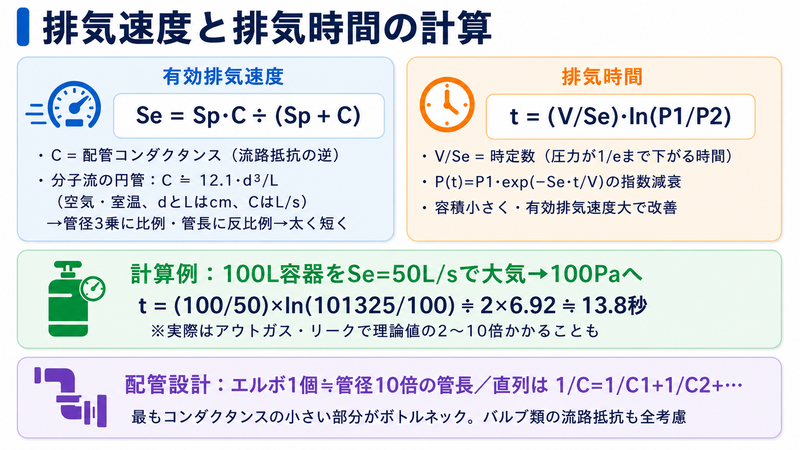

7. 排気速度と排気時間の計算
真空システムの設計で最も重要な計算の一つが、目標圧力に達するまでの排気時間の見積もりです。
排気時間の正確な予測は、装置のサイクルタイム短縮やポンプの適正選定に直結します。
有効排気速度
ポンプと真空容器の間は配管で接続されますが、配管には流路抵抗があります。
容器側での実効的な排気速度（有効排気速度 Se）はポンプ単体の排気速度 Sp よりも低下します。
この関係はコンダクタンス C を用いて次のように表されます。
これを変形すると、有効排気速度は次のように求められます。
コンダクタンスがポンプ排気速度よりも十分大きい場合は、有効排気速度はポンプの排気速度にほぼ等しくなります。
しかしコンダクタンスが小さい場合は、いくら大きなポンプを接続しても配管のコンダクタンスがボトルネックになります。
これは配管設計において非常に重要なポイントです。
円筒管における分子流のコンダクタンス（20℃の空気）は次の式で近似されます。
ここで d は管の内径（cm）、L は管の長さ（cm）、C の単位は L/s です。
コンダクタンスは管径の3乗に比例し管長に反比例します。
管径を2倍にすればコンダクタンスは8倍になるのに対し、管長を2倍にするとコンダクタンスは半分になります。
高真空領域での配管設計では、管径を太く・管長を短くすることが最重要事項です。
なお、粘性流領域（低真空～中真空）では圧力に依存するポアズイユ流れの式が適用されます。
この場合、コンダクタンスは管径の4乗に比例するため、排気の初期段階では管径の影響がさらに大きくなります。
排気時間の計算式
ガス放出がなく排気速度が一定の理想的な条件では、真空容器内の圧力は指数関数的に低下します。
容積 V の容器を有効排気速度 Se で排気するとき、初期圧力 P1 から目標圧力 P2 に到達するまでの排気時間 t は次の式で求められます。
この式において V/Se は「時定数」と呼ばれ、容器の圧力が初期値の約36.8%（1/e）まで低下する時間に相当します。
時定数が小さいほど排気は速くなり、容積を小さくするかポンプの有効排気速度を大きくすることで改善できます。
計算例
容積100 Lの容器を有効排気速度50 L/sのポンプで、大気圧（101,325 Pa）から100 Paまで排気する場合を考えます。
この例では約14秒で100 Paに到達できる計算です。
ただし実際の排気では、容器壁面や内部部品からの脱ガス（アウトガス）が存在するため、上式よりも長い時間がかかります。
特に中真空から高真空への移行時には、金属面に吸着した水分子の脱離が律速となり、排気時間が数時間から数十時間に及ぶこともあります。
このような場合には容器全体を加熱する「ベーキング」処理によって脱ガスを促進します。
圧力の時間変化を表す式は次の通りです。
この指数減衰の関係から、排気曲線をグラフにプロットすることで実際の排気速度やリーク量の異常を早期に検知できます。
排気曲線が途中で平坦になった場合はリークやアウトガスが疑われ、到達圧力が設計値に達しない場合はリークディテクタによる漏れ検査が必要です。
実務での重要な注意点として、上述の計算式はあくまで理想的な排気を前提としています。
実際の真空システムでは、容器壁面からのアウトガス、Oリングやフランジからの微小リーク、プロセスガスの導入など排気を妨げるさまざまな因子が存在します。
これらの影響を考慮した場合、排気時間は理論値の2倍～10倍程度になることも珍しくありません。
配管設計の実務ポイント
配管設計における実務的なポイントとして、エルボ（曲がり管）やティー（分岐管）も等価的な管長として換算する必要があります。
一般に90°エルボ1個は管内径の約10倍の管長に相当するとされています。
バルブ類（ゲートバルブ、バタフライバルブ、アングルバルブなど）もそれぞれ固有のコンダクタンスを持ちます。
ゲートバルブは全開時のコンダクタンスが大きいため高真空系でよく使用されます。
バタフライバルブは弁体が流路中に残るためコンダクタンスがやや劣りますが、流量調整が可能な利点があります。
アングルバルブはコンパクトでメンテナンス性に優れ、中真空系で多用されています。
真空系の設計では、これらの流路抵抗をすべて考慮したうえで総合的なコンダクタンスを算出する必要があります。
また、排気経路には直列のコンダクタンスだけでなく、並列のコンダクタンスも存在します。
直列接続の場合、全体のコンダクタンス Ctotal は次の式で求められます。
この式は電気回路における抵抗の直列接続と同じ形式であり、最もコンダクタンスの小さい部分がボトルネックになることがわかります。
8. 真空ポンプの選定手順
真空ポンプの選定は、以下のステップで体系的に進めるのが一般的です。
各ステップを丁寧に検討することで、過剰スペックによるコスト増や能力不足によるトラブルを防ぐことができます。
Step 1：必要な真空度の決定
プロセスや用途に応じて、到達すべき圧力を明確にします。
真空パック（数kPa程度）であれば低真空用ポンプ1台で十分ですが、蒸着やスパッタリング（10-4 Pa以下）には高真空ポンプと補助ポンプの組み合わせが必要です。
到達圧力だけでなく「作業圧力」（プロセス中に維持すべき圧力）も考慮することが重要です。
プロセス中にガスを導入する場合、そのガス負荷のもとでも所定の圧力を維持できる排気速度が求められます。
たとえばスパッタリングではアルゴンガスを導入しながら10-1 Pa程度の作業圧力を維持する必要があり、ポンプの排気速度とガス流量のバランスが設計上の重要なポイントです。
Step 2：排気速度の算出
真空容器の容積と目標の排気時間から、必要な有効排気速度を計算します。
排気時間の式を変形すると、必要な排気速度は次のように求められます。
算出された有効排気速度に対して、配管のコンダクタンスによる低下分を見込んで逆算します。
実務では安全率として1.5～2倍程度の余裕を持たせるのが一般的です。
Step 3：ガス種とガス負荷の検討
排気対象のガスの種類によって適切なポンプが異なります。
腐食性ガスを扱う場合は耐薬品性のある材質を選ぶ必要があります。
水蒸気の多い環境ではガスバラスト機構付きのロータリーポンプが有効です。
半導体プロセスで副生する粉体がポンプ内部に堆積するリスクがある場合は、パージガスの導入やトラップの設置を検討します。
Step 4：配管とコンダクタンスの設計
ポンプの能力を最大限に活かすためには、配管を太く短くしてコンダクタンスを確保することが重要です。
特に分子流領域では管径の3乗に比例するため、配管径の影響が非常に大きくなります。
曲がりやバルブも流路抵抗を増加させるため、極力直線的な配管レイアウトとし不必要なバルブの設置は避けるべきです。
エアシリンダーの選定と同様に、実際の使用条件を踏まえた余裕のある設計が求められます。
Step 5：メンテナンス性と運用コストの比較
初期コストだけでなく、油の交換頻度、オーバーホール周期、消費電力、冷却水使用量、振動・騒音などの運用面も含めて総合的に判断します。
ロータリーポンプは初期コストが低い反面、油の交換や廃棄のランニングコストが発生します。
ドライポンプは初期コストが高いものの、油に関する維持費がゼロであり、クリーンルーム環境への適合性も高い利点があります。
24時間連続運転の生産装置では、MTBF（平均故障間隔）やメーカーのサポート体制、交換部品の入手性も選定の重要な要素です。
低真空から中真空領域で油の汚染が許容される場合はロータリーポンプ、クリーン性が求められる場合はドライポンプ、高真空以上が必要な場合はターボ分子ポンプ＋補助ポンプの組み合わせが基本的な選定指針となります。
以下に用途別の典型的なポンプ構成を示します。
| 用途 | 必要真空度 | 推奨ポンプ構成 | 備考 |
|---|---|---|---|
| 真空パック・脱気 | 数kPa | ロータリーポンプ（単体） | 低コスト、メンテナンス容易 |
| 真空乾燥・含浸 | 数Pa～数百Pa | ロータリーポンプ＋ルーツブースター | 大排気量が必要な場合 |
| 蒸着・スパッタリング | 10-3～10-5 Pa | ターボ分子ポンプ＋ドライポンプ | クリーン環境必須 |
| 電子顕微鏡・分析 | 10-5～10-8 Pa | ターボ分子ポンプ＋スクロールポンプ | 低振動が重要 |
| 加速器・核融合 | 10-8 Pa以下 | ターボ分子＋イオンポンプ＋クライオポンプ | 超高真空、多段構成 |
関連記事
9. 真空ポンプの保守と注意点
真空ポンプの性能を維持し、長寿命化を図るためには、適切な保守管理が不可欠です。
ポンプの種類ごとに注意すべきポイントを解説します。
ロータリーポンプの保守
ロータリーポンプでは、定期的な油交換が最も重要な保守項目です。
油の劣化や汚染は到達圧力の悪化やポンプの故障に直結します。
一般に3,000～5,000時間ごとの交換が推奨されますが、腐食性ガスや凝縮性蒸気を排気する場合はより短い周期で交換します。
油の色が透明から茶色や黒色に変化した場合は即座に交換すべきです。
オイルミストフィルタの清掃・交換、排気弁の点検も併せて行います。
フィルタが目詰まりすると排気抵抗が増大し、ポンプに過負荷がかかります。
排気弁のリードバルブが変形した場合は到達圧力が著しく悪化するため、異常が疑われる場合はバルブの目視点検を行います。
ドライポンプの保守
ドライポンプでは、ベアリングやシール部品の劣化に注意が必要です。
異音や振動の増大が性能低下の兆候となることが多いため、定期的な振動測定や聴音検査が有効です。
スクロールポンプではチップシールの摩耗が性能に直結するため、通常10,000～20,000時間ごとの交換が推奨されます。
到達圧力を定期的に測定し、設計値からの乖離を監視する「傾向管理」を行うことで、突発的な故障を未然に防ぐことができます。
ターボ分子ポンプの保守
ターボ分子ポンプでは、高速回転するロータのベアリングが最も注意すべき消耗部品です。
機械式ベアリングの場合、通常20,000～40,000時間ごとのオーバーホールが必要です。
マグネットベアリング式はベアリングの摩耗がないため寿命が大幅に延びますが、制御回路や電源の信頼性が重要になります。
冷却系統の管理も重要であり、冷却水温度の上昇はベアリング寿命や排気性能に悪影響を及ぼします。
リーク検査と全般的な注意事項
全般的な注意点として、真空配管の接続部（フランジやOリング）のリークチェックは定期的に行うべきです。
Oリングは経年劣化やプロセスガスへの曝露によって硬化やひび割れが進行し、真空リークの原因となります。
ヘリウムリークディテクタを用いた定量的なリーク検査によって、微小な漏れを早期に発見し対処できます。
リークの判定基準として、一般的な高真空システムでは許容リークレートを10-9 Pa・m3/s以下とすることが多いです。
ヘリウムリーク検査の手順は、真空側にリークディテクタを接続し、大気側からヘリウムガスを吹き付けて漏れ箇所を特定します。
トラブルシューティング
真空ポンプの運用中に遭遇しやすいトラブルと、その対処法を知っておくことは現場では非常に重要です。
「到達圧力が設計値に達しない」場合、最初に疑うべきはリークです。
フランジの増し締め、Oリングの交換、溶接部のリーク検査を順に実施します。
リークが検出されない場合は、アウトガスが原因である可能性が高いです。
チャンバー内部の洗浄やベーキング処理（100～250℃で数時間加熱）が有効です。
「排気速度が低下した」場合は、ポンプ自体の性能劣化を疑います。
ロータリーポンプでは油の劣化や排気弁の摩耗、ターボ分子ポンプではロータの翼損傷やベアリングの劣化が考えられます。
メーカー推奨のオーバーホール周期を目安に、計画的な保全を実施することが重要です。
「異音・異常振動が発生した」場合は、ただちに運転を停止して原因を調査します。
ターボ分子ポンプの場合、ロータのアンバランスや異物の吸引によって致命的な損傷に至る可能性があります。
安全面からも、異常の兆候を見逃さない日常点検が不可欠です。
また、真空ポンプの運転記録（排気速度、到達圧力、振動値、油の色・量など）を日常的に記録しておくことが推奨されます。
これらのデータを蓄積することで、性能の経時変化を可視化し、メンテナンス時期の最適化が図れます。
定量的なデータに基づく管理が真空システムの信頼性向上に不可欠です。
まとめ
本記事では、真空ポンプの基本原理から代表的な種類の仕組み、排気時間の計算方法、そして選定手順までを解説しました。
真空ポンプは大きく「気体移送式」と「気体捕捉式」に分類され、それぞれ到達できる真空度や排気速度が異なります。
気体移送式では、油回転式のロータリーポンプ、オイルフリーのスクロールポンプやダイアフラムポンプ、大排気量のルーツポンプ、そして高真空用のターボ分子ポンプが代表的です。
選定にあたっては、必要な真空度の決定、排気速度の算出、ガス種の検討、配管コンダクタンスの設計、メンテナンス性の比較という5つのステップを体系的に進めることが重要です。
有効排気速度の計算式や排気時間の見積もり式は、真空システム設計の基本ツールです。
ただし実際のシステムではアウトガスやリークの影響があるため、理論値に対して十分な安全率を確保することが実務上のポイントです。
適切なポンプ選定と日常的な保守管理を行うことで、真空システムの安定稼働と長寿命化を実現できます。
真空技術は半導体、食品、医薬品、自動車など幅広い産業を支える基盤技術であり、その核心にある真空ポンプの正しい理解が、製品品質とプロセス効率の向上につながります。
ロータリーポンプは安価で汎用性が高い反面、油汚染のリスクがあります。
ドライポンプはクリーン性に優れますが、初期コストが高めです。
ターボ分子ポンプは高真空から超高真空を実現しますが、補助ポンプとの組み合わせが必須です。
それぞれの特性を理解したうえで、プロセス要件に最適なポンプを選定してください。
真空技術は目に見えない「気体分子の世界」を扱うため、直感的な理解が難しい分野です。
しかし基本を正しく押さえれば、現場のトラブル解決にも自信をもって対応できるようになります。
しかし本記事で紹介した平均自由行程やクヌーセン数といった物理量を手がかりにすれば、ポンプの動作原理や配管設計の考え方を論理的に理解できます。
