ウォーターハンマーは、配管内の流体が急停止・急減速したときに発生する衝撃圧力現象で、水撃作用とも呼ばれます。
瞬間的に通常圧力の数倍もの高圧が発生することがあり、配管の破裂やバルブ破損など重大な事故につながる危険性があります。
本記事では、ウォーターハンマーの発生原理、危険性、計算式、発生しやすい状況、そして有効な防止策について詳細に解説します。
また、製造業・プラント・設備保全の現場で役立つ実例や、実際の計算例も交えて理解を深められる構成になっています。

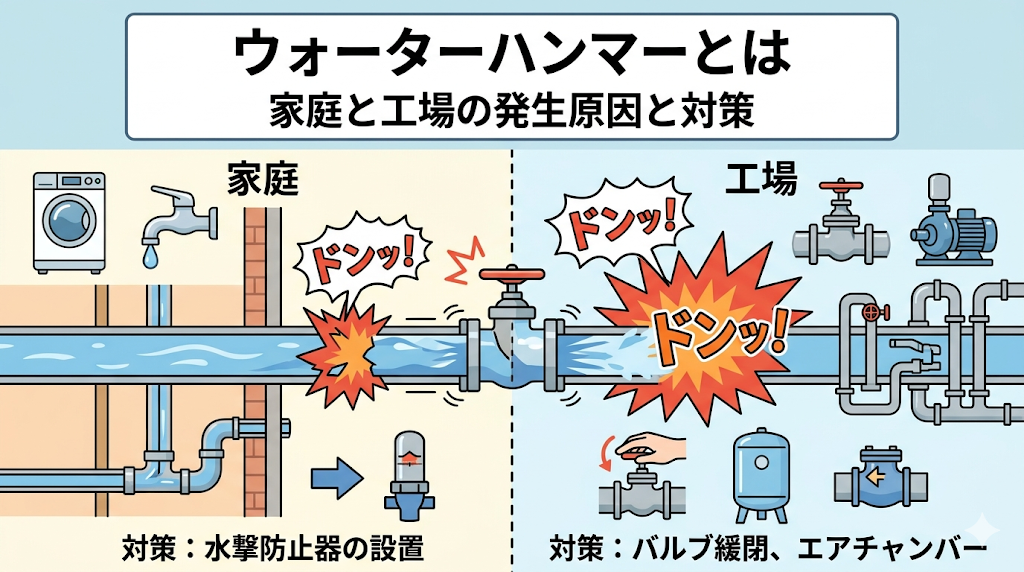

ウォーターハンマーとは何か
ウォーターハンマーの基本原理
ウォーターハンマーとは、流体が流れている配管で、急にバルブを閉じたりポンプを停止したりした瞬間に、流体が持つ運動エネルギーが圧力波に変換される現象です。
流体は本来圧縮性が低いとされていますが、瞬間的な運動エネルギーの変化によって圧力波が発生し、非常に大きな衝撃力となって配管に伝わります。
この圧力波は高速で配管内を伝播し、衝撃音や振動、配管のガタつきなどの形で現れます。
特に、水などの液体は圧縮されにくいため、エネルギーが消散しにくく、強力な圧力波として配管を損傷する可能性があります。
ウォーターハンマーの種類
ウォーターハンマーには大きく分けて２種類があります。
一つ目は、バルブを急閉したときに発生する「急閉ウォーターハンマー」です。
これは最も典型的な事例で、制御弁や手動弁を短時間で閉めた場合に突然圧力が跳ね上がります。
二つ目は、ポンプが突然停止した際に発生する「ポンプ停止ウォーターハンマー」です。
電源落ちや制御不良によって起動停止が急に行われると、流れの反転が生じ大きな衝撃圧が発生します。
どちらも設備の破損につながりやすく、特に長い配管や高温流体の系では危険性が増します。
ウォーターハンマーによる危険性
配管の破裂や溶接部の損傷
ウォーターハンマーで生じる圧力は、通常運転時の２倍〜１０倍に達する場合があります。
この衝撃圧力が配管壁や継手部に繰り返し作用すると、疲労破壊が進行し、最終的には破裂や漏洩に至ります。
特に、溶接部や曲がり部は応力集中が起こりやすく、ウォーターハンマーによる損傷が多い部位です。
配管肉厚が薄い場合や経年劣化している配管は、より破損リスクが高まります。
バルブ・ポンプなどの機器故障
ウォーターハンマーの圧力がバルブやポンプに直撃すると、内部部品の変形や破損が発生します。
例えば、バルブシートの破損、バルブディスクの割れ、ポンプインペラの欠損などが代表的です。
衝撃圧が繰り返されることで、シール材の摩耗やガタつきが増え、長期的な信頼性が大きく低下します。
騒音・振動による設備被害
ウォーターハンマーの圧力波によって、配管が大きく振動することがあります。
長い配管やサポートの弱い配管では共振現象が起こり、激しい騒音が発生します。
過度な振動は周囲の設備を揺らし、副次的な故障や人員の安全リスクにつながります。
振動の振幅が大きい場合、配管支持金具の破損や脱落が起きることもあり、重大事故の原因となります。
ウォーターハンマーの発生要因
バルブの急閉
ウォーターハンマーの最も一般的な原因は、バルブを瞬間的に閉じることです。
流体には慣性があるため、急に止めようとすると運動エネルギーが反発し、圧力上昇が生じます。
特にボールバルブやバタフライバルブのような短時間で開閉できるバルブは、ウォーターハンマーの原因となりやすい構造です。
制御弁の設定や手動操作の不適切さが、予期しないウォーターハンマーを引き起こすことがあります。
ポンプの急停止
電源断や制御異常でポンプが急停止した場合、流体の流れが一瞬で止まるため圧力が大幅に変動します。
さらに、流れの反転が起こると逆流による衝撃圧が発生し、より強力なウォーターハンマーを引き起こします。
大流量のポンプほどウォーターハンマーの影響が大きく、配管損傷に直結する危険性が高まります。
配管内の空気混入
配管に空気が存在すると、流体の流れが不均一になり、圧力変動が激しくなります。
空気の圧縮性が高いため、一度に溜まったエネルギーが解放されると、大きな衝撃を伴う圧力波になります。
特に、上下に大きく曲がった配管や長距離配管では、空気溜まりが不安定な圧力変動を繰り返す要因になります。
ウォーターハンマーの計算
ウォーターハンマー圧力の基本式
ウォーターハンマーで生じる圧力増加Δpは、ジュコフスキーの式で計算できます。
ここで、
ρ：流体密度
a：音速（流体・配管材料によって変化）
Δv：速度変化量（急減速した分）
例えば、水の密度1000kg/m³、音速1400m/s、流速1m/sがゼロまで急減速した場合、
これは通常運転圧力よりはるかに高く、配管に大きな衝撃を与えます。
計算例：一般工場配管でのウォーターハンマー
設備工場でよくある例として、以下を仮定します。
配管径：100A（内径100mm）
流速：1.5m/s
バルブ閉鎖時間：0.05秒（急閉）
流体：水（音速1400m/s）
急閉条件では、ほぼ流れが瞬時に止まるため、Δv≈1.5m/sとなります。
2.1MPaの追加圧力は、一般工場配管の耐圧1.0MPaを大きく超えており、ウォーターハンマーが重大事故につながることがわかります。
バルブ閉鎖時間の影響
バルブ閉鎖時間tcが長い場合、圧力増加は小さくなります。
配管長Lと音速aを用いて、次式で判断します。
の場合、ウォーターハンマーの影響は小さい
例：L=50m、a=1400m/sなら、
つまり、**0.07秒以上かけて閉じる操作なら、急激な圧力上昇は緩和される**ということです。
ウォーターハンマーの防止策
バルブ開閉速度の調整
ウォーターハンマーの最も基本的な対策は、バルブの急閉を避けることです。
制御弁の場合は開閉速度を制御パラメータで調整し、緩やかな閉鎖動作を設定します。
手動バルブの場合も、急に締め切らず段階的に閉めることを徹底することで、圧力変動を大幅に抑制できます。
特に、大口径配管や高流速の系では、閉鎖時間を0.1秒以上に設定することでウォーターハンマーが大幅に減少します。
エアチャンバー・サージタンクの設置
エアチャンバーやサージタンクは、ウォーターハンマー対策の中でも最も効果が高い設備です。
圧力波が発生したときに空気部分が緩衝材として働き、衝撃圧力を吸収します。
長距離配管や高所からの落下流体がある系では、エアチャンバーが必要不可欠です。
実際のプラントでは、ポンプ出口やバルブ手前など、圧力変動の大きい箇所に重点的に設置されます。
逆止弁（チャッキ弁）の適切な選定
逆流によるウォーターハンマーを防ぐためには、逆止弁の選定が重要です。
応答の遅いスイング式よりも、応答の早いリフト式やスプリング式を使用すると逆流が速やかに止まり、衝撃圧が低減されます。
逆止弁は配管の傾きや流れ方向に応じて正しく取り付けないと効果を発揮しません。
ポンプ出口付近に設置することで、急停止時の逆流による圧力変動を大幅に抑制できます。
まとめ
ウォーターハンマーは、バルブ急閉やポンプ停止などによって生じる危険な圧力現象で、配管破損や機器故障を引き起こす可能性があります。
ジュコフスキーの式を用いた計算からも分かるように、その圧力は通常運転の数倍に達することがあります。
防止策として、バルブ開閉速度の調整、エアチャンバーの設置、逆止弁の適切な選定と配置が非常に有効です。
現場の運用と設計の両面から対策を徹底することで、安全で安定した設備運用を実現できます。
