rpm（回転数）は、機械や装置の動作速度を把握する上で基本中の基本ですが、初心者にとってはなじみが薄い概念かもしれません。
本記事では、rpmの定義、計算方法、測定方法から、加工機械やモーター、車両などの産業現場での活用まで、初学者でも理解できるように詳しく解説します。
この記事を読むことで、rpmの基礎知識を身につけ、機械運用や制御、トラブル対策に役立てることができます。
rpmとは何か
rpmの基本的な定義
rpmとは「roll per minute」の略で、**1分間あたりの回転数**を示す単位です。
回転運動を行うモーター、工作機械、ファン、ポンプなどで、速度や作業条件を表す際の基本的な指標となります。
例えば、旋盤のスピンドルが1分間に1200回転している場合、「1200 rpm」と表現します。
rpmは単位として直感的で、運転状態や生産条件を把握する際に便利です。
製造現場では、rpmを基準に搬送速度を調整したり、加工精度や安全性を確認することが一般的です。
初心者でも、この指標を理解することで機械操作や生産ライン管理が格段にわかりやすくなります。
rpmの測定対象
rpmは回転するあらゆる部品に適用可能です。
具体例として、モーターのシャフト、コンベアローラー、ポンプのインペラ、ファンの羽根などがあります。
食品工場ではミキサーの回転数がrpmで指定され、生地や液体の混合速度を制御するために使われます。
車両ではエンジン回転数がrpmで表示され、ドライバーが最適な運転ポイントを判断するための重要な情報となります。
さらに、工作機械ではrpmが切削条件の基準となり、加工品質や工具寿命の評価に直結します。
このように、rpmは多くの産業現場で実務的な指標として活用されています。
rpmを理解するメリット
rpmを理解することで、機械の運転状態や負荷条件を正確に把握できます。
加工条件の最適化や省エネルギー運転、トラブル時の原因特定など、実務上の利点は多岐にわたります。
例えば、搬送ラインの速度調整により製品の破損リスクを低減したり、切削工具の摩耗を抑えて生産効率を向上させたりできます。
また、機械の負荷変動に応じて回転数を最適化することで、省エネや寿命延長にもつながります。
rpmの概念を正しく理解することは、産業機械や自動車、ポンプやファンなど幅広い分野で効率運用を行う上で必須です。

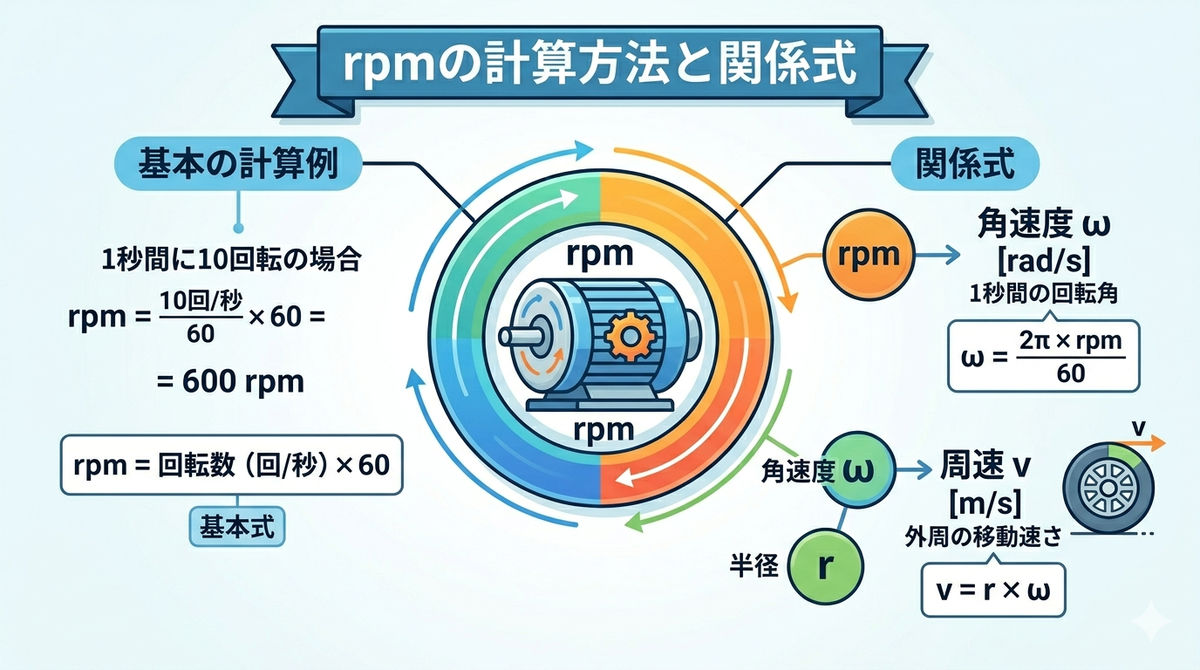

rpmの計算方法と関係式
基本計算式
rpmは回転数や時間から簡単に算出できます。
例えば、1秒間に10回転する場合、1分間あたりの回転数は次の式で計算可能です。
この計算により、秒単位で測定された回転数を分単位に変換できます。
製造現場では、加工機械やポンプ、モーター制御で必要な回転数をrpmで把握し、仕様書や制御パラメータに反映することが一般的です。
さらに、rpmを使うことで、作業条件やライン速度を直感的に調整できるため、現場運用が格段に容易になります。
周速や角速度との関係
rpmは回転速度だけでなく、周速や角速度との関係を理解すると応用範囲が広がります。
周速は回転体の外周速度、角速度はラジアン毎秒で表され、rpmと角速度ωの関係は次の式で示されます。
この関係を理解することで、回転運動を力学的に解析する際に必要な計算やシミュレーションに応用できます。
例えば、工作機械の切削条件計算やモーター駆動トルクの解析に活用され、設計や制御精度の向上につながります。
実務での応用例
製造現場では、rpmは加工条件や運転効率の最適化に活用されます。
旋盤で外径φ50mmの棒材を切削する場合、切削速度に応じた最適なrpmを設定することで、工具摩耗を抑えつつ高精度加工が可能です。
ポンプやファンでは、必要な流量や圧力を得るためにrpmを基準に回転速度を制御します。
このように、rpmは単なる速度表示に留まらず、機械の性能や効率、品質管理に直結する重要な指標です。

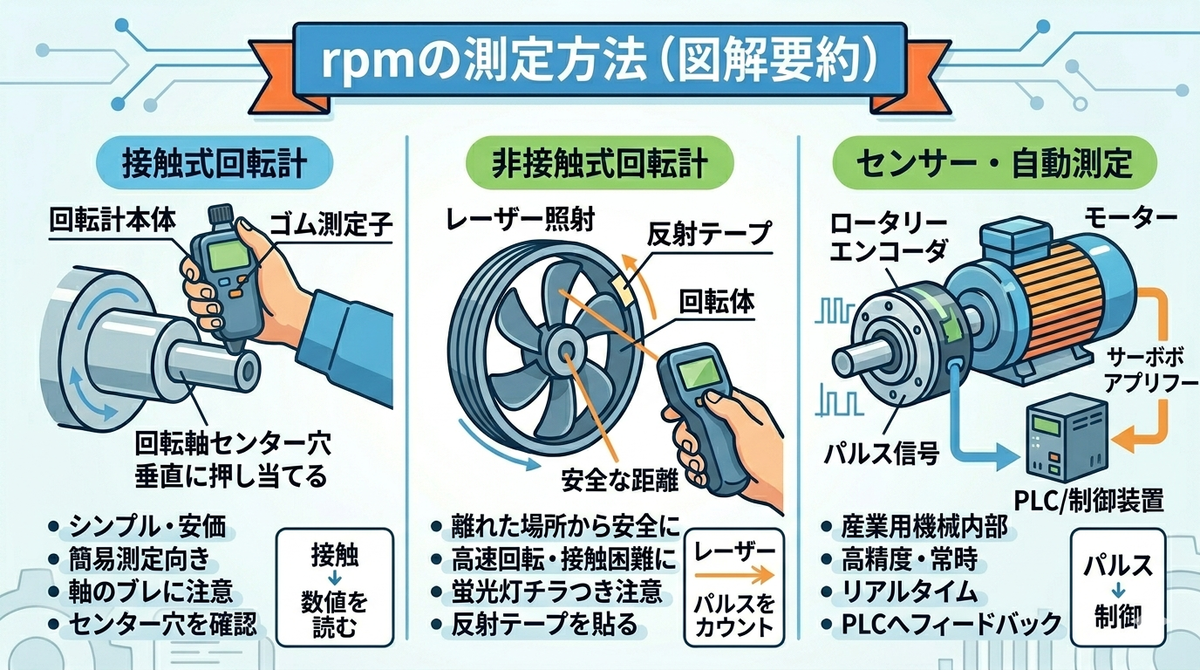

rpmの測定方法
接触式回転計
接触式回転計は、回転軸に直接接触させて回転数を測定する方法です。
簡単で安価に導入可能なため、小型機械や簡易測定に適しています。
しかし、高速回転や長軸の場合は接触部の摩耗や安全面に注意が必要です。
食品ラインや小型加工機械など、比較的低速で安全な環境では有効な測定手段です。
非接触式回転計
非接触式回転計は、レーザーや光学センサーを利用して回転数を測定します。
安全性が高く、精密かつ高速な回転数測定が可能です。
印刷機械や高速ミキサーなど、接触が困難な装置でも正確にrpmを把握できます。
現場でのモーター状態監視や制御に適しており、メンテナンスの効率化にも役立ちます。
センサーによる自動測定
産業用機械では、エンコーダやタコジェネレータを用いた自動測定が一般的です。
rpm情報をリアルタイムで制御装置にフィードバックし、速度やトルクの自動調整が可能です。
VSモーターやインバータ制御ポンプなどでは、rpmに応じて負荷変動に対処し、安定した運転を維持できます。
この自動化により、省エネルギー運転や生産効率の向上、製品品質の安定化が実現されます。
産業分野でのrpmの活用例
加工機械での活用
旋盤やフライス盤などの工作機械では、rpmを適切に設定することで切削精度や工具寿命を最適化できます。
硬い材料を加工する場合は低速で工具摩耗を抑え、柔らかい材料では高速度で生産性を向上させます。
また、rpmの設定は加工面粗さや寸法精度の管理にも直結しており、製造現場で不可欠な指標です。
モーター制御での活用
VSモーターやインバータ駆動モーターでは、rpmを基準に速度やトルクを制御します。
負荷変動があるラインでもrpmを基準に制御することで、搬送速度や加工速度を安定させることができます。
例えば、食品搬送ラインでは、重量変化や粘度変化に応じてコンベア速度を調整し、製品の破損や異物混入を防止します。
エンジンや車両での活用
自動車のエンジンではrpmが運転の基本情報となり、最適なシフト操作や燃費管理に活用されます。
高回転域では燃費低下やエンジン摩耗のリスクがあるため、rpm情報を基に運転制御や安全装置が作動します。
EVやハイブリッド車では、モーターのrpm制御が省エネルギー運転や走行安定性に直結します。
rpmを理解する際の注意点
単位の確認
rpmは「1分間あたりの回転数」です。
計算や制御設定で、秒単位やラジアン毎秒など他単位と混同しないよう注意が必要です。
単位の誤認は、加工精度の低下や制御トラブル、機械破損につながる可能性があります。
負荷条件との関係
回転数は負荷によって変化する場合があります。
負荷増加時にrpmが低下したり、過負荷で停止したりすることもあるため、設計段階で余裕を持った仕様を選定することが重要です。
特に搬送ラインやポンプなどの産業設備では、負荷変動を考慮したrpm管理が欠かせません。
機械の耐久性との関連
過度なrpmでの運転は摩耗、振動、騒音の原因となります。
機械の耐久性や安全性を考慮し、推奨回転数範囲内で運転することが重要です。
rpm管理を正しく行うことで、機械寿命延長とメンテナンスコスト低減が実現できます。
まとめ
rpmは「1分間あたりの回転数」を表す重要な指標で、機械や装置の速度や運転状態を正確に把握するために不可欠です。
計算方法や測定方法、角速度との関係を理解することで、加工精度向上、省エネルギー運転、製造ラインの安定化が可能です。
加工機械、モーター制御、車両など、多くの産業分野でrpmは活用されており、正しく理解することで安全性と効率性を大幅に向上させることができます。
