アーク溶接とは？種類と電流条件・欠陥対策

アーク溶接で一番怖いのは、火花が出てビードもできているのに、実は内部で溶け込んでいない状態です。

見た目だけはつながっていても、電流条件、母材の前処理、シールド、運棒速度が合っていなければ、融合不良、ブローホール、アンダーカットなどの欠陥が発生します。

アーク溶接とは、電極と母材の間に発生するアーク放電の熱で金属を溶かし、母材同士または母材と溶加材を一体化させる溶接方法です。

ただし、アーク溶接には被覆アーク溶接、TIG溶接、MIG溶接、MAG溶接、サブマージアーク溶接など複数の種類があり、それぞれ得意な材料、作業環境、品質レベル、電流条件が異なります。

本記事では、アーク溶接の仕組み、代表的な種類の違い、母材厚別の電流条件、欠陥対策、安全管理まで、製造現場で使える実務目線で整理します。

1. アーク溶接とは何か

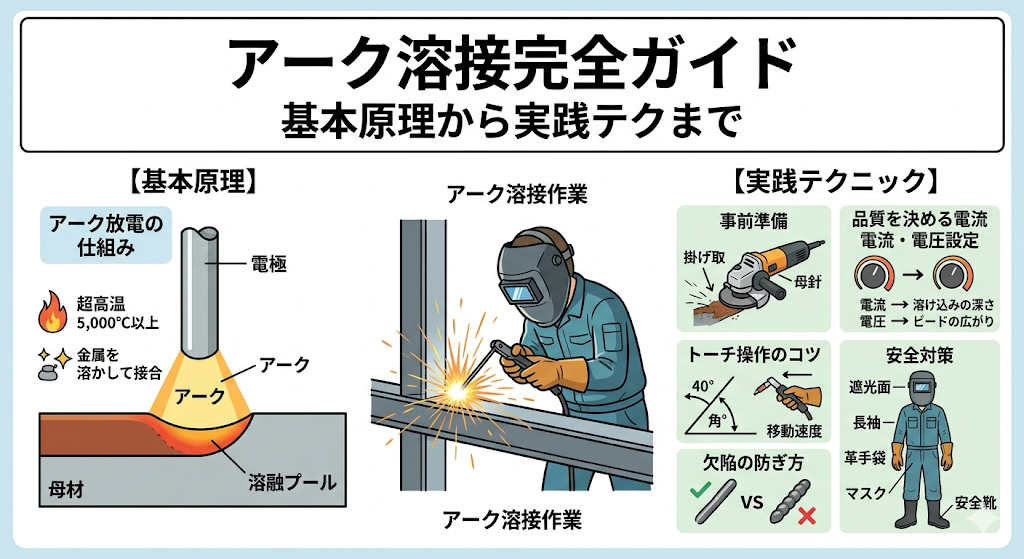

アーク放電の熱で金属を溶かす接合法

アーク溶接とは、溶接棒やワイヤなどの電極と母材の間にアーク放電を発生させ、その熱で金属を溶かして接合する方法です。

アークの温度はおおよそ5,000〜6,000℃に達し、鉄の融点である約1,500℃を大きく上回ります。

この高温によって母材表面と溶加材が溶け、溶融池と呼ばれる液体金属の領域ができます。

溶融池が冷えて凝固すると、母材同士が一体化した溶接金属となります。

アーク溶接は「溶け込み」が品質を決める

アーク溶接では、表面に金属が乗っているだけでは十分な強度になりません。

重要なのは、母材がどれだけ適切に溶け、溶接金属と一体化しているかです。

母材が溶けていない状態は、融合不良やオーバーラップと呼ばれる欠陥になります。

外観上はビードが形成されていても、内部では接合していないため、荷重がかかった瞬間に割れたり剥がれたりする危険があります。

アーク溶接が使われる代表的な場面

アーク溶接は、鉄骨、橋梁、配管、圧力容器、建設機械、自動車部品、製缶構造物、架台、治具など、幅広い製造現場で使われます。

ボルト締結や接着に比べて接合強度を高くしやすく、複雑な形状や大型構造物にも対応しやすい点が強みです。

一方で、作業者の技能、電流条件、姿勢、母材状態、安全管理に品質が大きく左右されるため、基本原理と欠陥の原因を理解しておくことが重要です。

溶接部の強度設計まで踏み込みたい場合は、溶接部の強度計算の記事もあわせて確認すると、脚長・のど厚・許容応力の理解につながります。

2. アーク溶接の種類を比較する

アーク溶接と一口に言っても、電極の種類、シールド方法、自動化のしやすさによって複数の方式があります。

現場で混乱しやすいのは、被覆アーク溶接、TIG、MIG、MAG、サブマージアーク溶接の違いです。

種類	特徴	主な用途	メリット	注意点
被覆アーク溶接	被覆材付き溶接棒を使う手棒溶接	建設現場、補修、屋外作業	設備が簡単で風に比較的強い	技能差が出やすくスラグ除去が必要
TIG溶接	タングステン電極と不活性ガスを使う	ステンレス、アルミ、薄板、配管	高品質で美しいビードが得やすい	速度が遅く作業者技能が必要
MIG溶接	ワイヤ電極と不活性ガスを使う	アルミ、非鉄金属、ステンレス	連続溶接しやすく生産性が高い	風に弱くガス管理が必要
MAG溶接	炭酸ガスや混合ガスを使う半自動溶接	鉄鋼構造物、製缶、量産部品	鉄の実用溶接で最も使いやすい	スパッタやガス条件に注意
サブマージアーク溶接	粒状フラックスの下でアークを発生させる	厚板、長尺溶接、橋梁、圧力容器	高能率で深い溶け込みが得られる	姿勢や形状の自由度は低い

被覆アーク溶接は屋外・補修に強い

被覆アーク溶接は、フラックスで覆われた溶接棒を電極として使う方法です。

溶接棒の被覆材が溶けてガスとスラグを発生させ、溶融金属を大気中の酸素や窒素から守ります。

ガスボンベを使わずに作業できるため、屋外現場、補修、建築鉄骨、狭い場所での作業に向いています。

一方で、溶接棒の角度、アーク長、運棒速度を作業者が常に調整するため、仕上がりには技能差が出やすいです。

TIG溶接は高品質・薄板・ステンレスに強い

TIG溶接は、消耗しにくいタングステン電極でアークを発生させ、アルゴンなどの不活性ガスで溶融池を保護する方法です。

必要に応じて、別の手で溶加棒を添加します。

スパッタが少なく、溶接部が非常にきれいに仕上がるため、ステンレス配管、食品機械、医療機器、薄板、アルミ部品などで多く使われます。

ただし、作業速度は遅く、トーチ、溶加棒、場合によってはフットペダルを同時に操作するため、習熟には時間がかかります。

MIG・MAG溶接は量産と製缶に強い

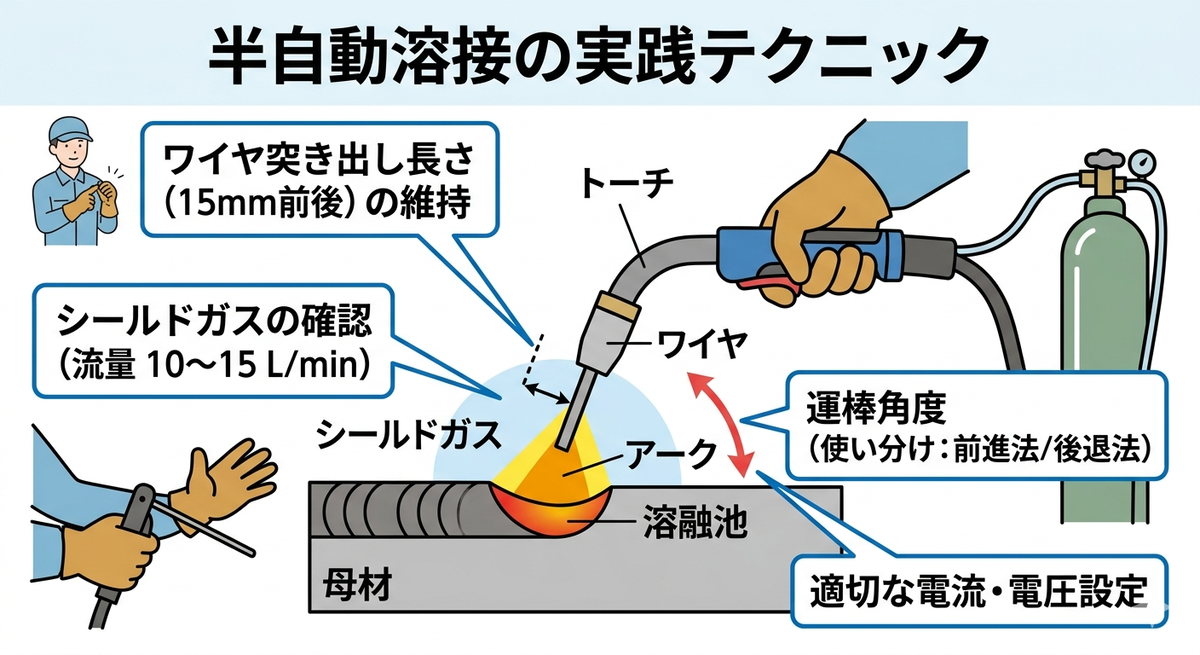

MIG溶接とMAG溶接は、ワイヤが自動送給されるため、半自動溶接と呼ばれることが多い方式です。

MIGはアルゴンなどの不活性ガスを使い、主にアルミやステンレスなどに使われます。

MAGは炭酸ガスやアルゴン混合ガスを使い、鉄鋼材料の溶接に広く使われます。

作業効率が高く、長いビードを連続して引けるため、製缶、建機、架台、量産部品に向いています。

サブマージアーク溶接は厚板・長尺に強い

サブマージアーク溶接は、粒状フラックスを溶接線上に供給し、その下でアークを発生させる方法です。

アークが外から見えず、スパッタも少なく、大電流で深い溶け込みを得られます。

厚板の長尺溶接、橋梁、造船、圧力容器など、同じ線を長く安定して溶接する用途に向いています。

ただし、基本的には下向き姿勢が中心で、細かい部品や複雑形状には向きません。

3. アーク溶接の仕組みと電流条件

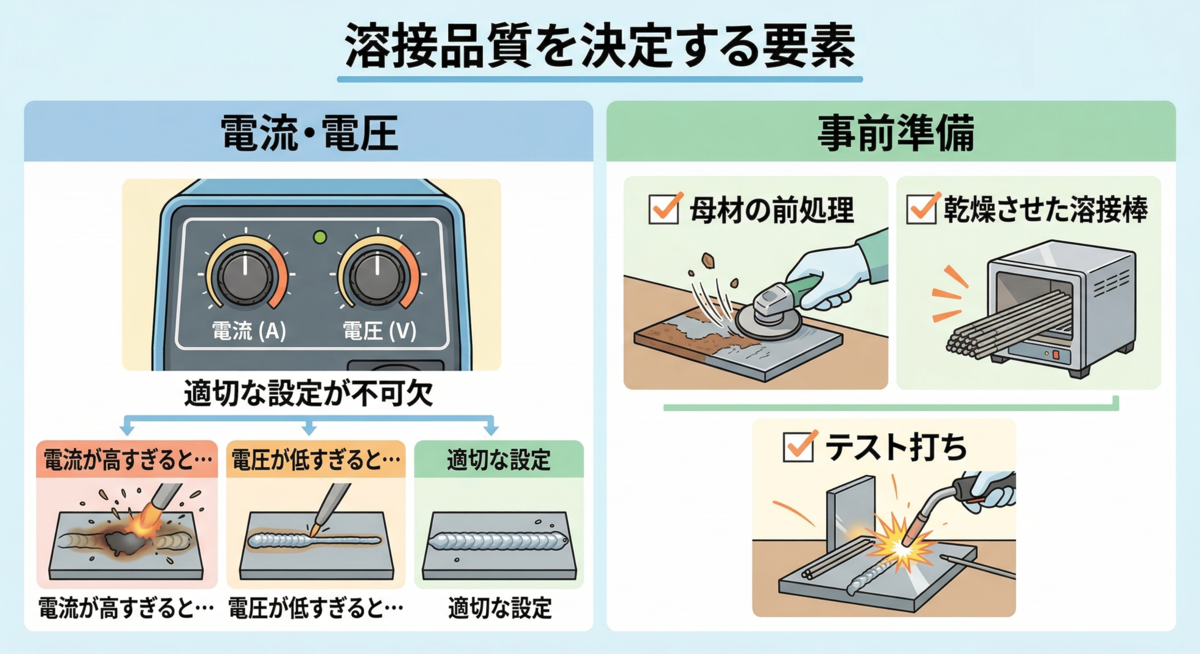

電流は溶け込みを決める

溶接電流は、母材への熱量と溶け込み深さを大きく左右します。

電流が高すぎると、溶け込みは深くなりますが、薄板では穴あきや溶落ちが発生しやすくなります。

電流が低すぎると、アークが不安定になり、母材が十分に溶けずに融合不良が発生します。

そのため、電流設定は「溶接できるかどうか」ではなく、「母材厚に対して適切な溶け込みが得られるか」で判断する必要があります。

電圧はビード幅とアーク長を決める

半自動溶接では、電圧はアーク長やビードの広がりに影響します。

電圧が高いとアークが長くなり、ビードは広く平らになりやすい一方で、スパッタやアンダーカットが増える場合があります。

電圧が低いとアークが短くなり、ビードは狭く盛り上がりやすくなります。

極端に低いとワイヤが母材に突っ込み、アークが安定しません。

溶接速度は入熱と欠陥を左右する

溶接速度が遅すぎると、入熱が過大になり、歪み、溶落ち、過大余盛の原因になります。

反対に速すぎると、溶け込み不足、アンダーカット、ビード幅不足が起こりやすくなります。

溶接条件は、電流、電圧、溶接速度の3つをセットで見なければなりません。

条件表の数値はあくまで出発点であり、実際には端材で試し、音、ビード形状、裏波、スパッタ量を確認して微調整します。

4. 母材厚別の溶接条件の目安

アーク溶接では、板厚に対して電流条件が合っていないと、どれだけ丁寧に運棒しても良い溶接にはなりません。

ここでは、鉄鋼材料を対象にした一般的な目安を整理します。

母材厚	向く溶接法	電流目安	注意点	代表的な用途
1.0〜1.6mm	TIG、低電流MAG	30〜80A	溶落ちと歪みに注意	薄板カバー、板金部品
2.0〜3.2mm	MAG、被覆アーク、TIG	70〜130A	前処理と仮付けが重要	架台、小物製缶、DIY構造物
4.5〜6.0mm	MAG、被覆アーク	130〜220A	開先や多層盛りを検討	機械フレーム、ブラケット
9.0mm以上	MAG、被覆アーク、サブマージ	200A以上	予熱、開先、パス間温度を管理	厚板構造物、橋梁、圧力容器

薄板では「低電流・短時間・歪み管理」が重要

薄板は熱容量が小さいため、少し電流が高いだけで穴が開きます。

連続して長く溶接するよりも、仮付けを多めに入れ、短いビードを分散して施工する方が歪みを抑えやすくなります。

TIG溶接や低電流MAG溶接を使い、母材を過熱しない条件を探ることが重要です。

中板では電流と溶接速度のバランスが重要

2〜6mm程度の鋼板は、架台、ブラケット、カバー、治具などでよく使われる厚みです。

電流が低いと融合不良になりやすく、電流が高すぎるとスパッタと歪みが増えます。

現場では、端材で試し溶接を行い、ビードの幅、余盛、裏側の熱影響、叩いたときの剥がれの有無を確認してから本番に入るのが安全です。

厚板では開先と多層盛りが必要になる

厚板では、表面をなぞるだけでは内部まで溶け込みません。

必要に応じてV形開先、レ形開先、X形開先などを設け、複数回に分けて溶接金属を積み上げる多層盛りを行います。

厚板や高張力鋼では、急冷による割れを防ぐために予熱やパス間温度管理が必要になる場合もあります。

5. 被覆アーク・TIG・MIG・MAGの使い分け

屋外・補修なら被覆アーク溶接

被覆アーク溶接は、シールドガスボンベが不要で、風の影響を受けにくい点が強みです。

建築現場、農機具や架台の補修、屋外設備の修理などでは、今でも有効な方法です。

ただし、スラグ除去が必要で、ビード外観や溶け込みは作業者技能に大きく左右されます。

多層盛りを行う場合は、各パスごとにスラグを完全に除去してから次のパスを重ねる必要があります。

高品質・薄板・ステンレスならTIG溶接

TIG溶接は、溶接部の品質と外観を重視する用途に適しています。

ステンレス配管、食品機械、薬品設備、薄板部品、アルミ部品などでは、TIG溶接が選ばれることが多いです。

入熱を細かく調整しやすく、スパッタがほとんど出ないため、後処理も少なく済みます。

一方で、溶接速度は遅く、量産性より品質を優先する工法です。

鉄の量産・製缶ならMAG溶接

鉄鋼材料の量産や製缶では、MAG溶接が非常に使いやすい方法です。

ワイヤが自動で供給されるため作業効率が高く、長いビードを連続して施工できます。

炭酸ガス100%ではコストを抑えやすく、アルゴン混合ガスではスパッタを減らしやすくなります。

鉄フレーム、ブラケット、架台、建機部品など、B2B製造業では最も出番の多い方式の一つです。

アルミ・非鉄金属ならMIG溶接

MIG溶接は、不活性ガスを使うため、アルミや非鉄金属の溶接に向いています。

アルミは熱伝導率が高く、酸化皮膜も強いため、鉄とは違う条件設定が必要です。

ワイヤ送給性、トーチ角度、シールドガス流量、母材清掃が不十分だと、すぐにブローホールや融合不良が出ます。

アルミ溶接では、見た目の美しさだけでなく、事前の酸化皮膜除去と条件出しが特に重要です。

6. アーク溶接の前処理と作業準備

サビ・油・塗装は必ず除去する

アーク溶接では、母材表面の状態がそのまま欠陥リスクになります。

赤サビ、黒皮、油、塗装、メッキ、切削油が残ったまま溶接すると、熱で分解されたガスが溶融池に入り込み、ブローホールやピットの原因になります。

溶接線の周辺10〜20mm程度は、グラインダーやワイヤーブラシで金属光沢が見える状態まで清掃します。

特に強度部材や気密性が必要な部品では、「少しくらい汚れていても溶けるだろう」という考え方は危険です。

仮付けで歪みと位置ズレを防ぐ

溶接では、加熱と冷却による収縮で部材が必ず動きます。

本溶接の前に仮付けを行い、部材の位置を固定しておくことが重要です。

長い部材では、端から順番に溶接するのではなく、中心から外側へ、または左右交互に溶接することで歪みを分散できます。

治具で固定する場合も、溶接後の収縮方向を考えたクランプ位置にする必要があります。

溶接棒・ワイヤ・ガスを母材に合わせる

軟鋼、ステンレス、アルミ、高張力鋼では、使う溶接材料が異なります。

母材と溶加材の組み合わせが不適切だと、割れ、強度不足、耐食性低下が発生します。

ステンレスに通常の軟鋼ワイヤを使う、アルミに鉄用条件を流用する、といった使い方は避けるべきです。

図面に溶接記号や溶接材料の指定がある場合は、自己判断で置き換えず、設計者や品質保証部門に確認します。

図面指示の読み方に不安がある場合は、溶接記号の一覧と読み方も確認しておくと、現場と設計の認識ズレを防ぎやすくなります。

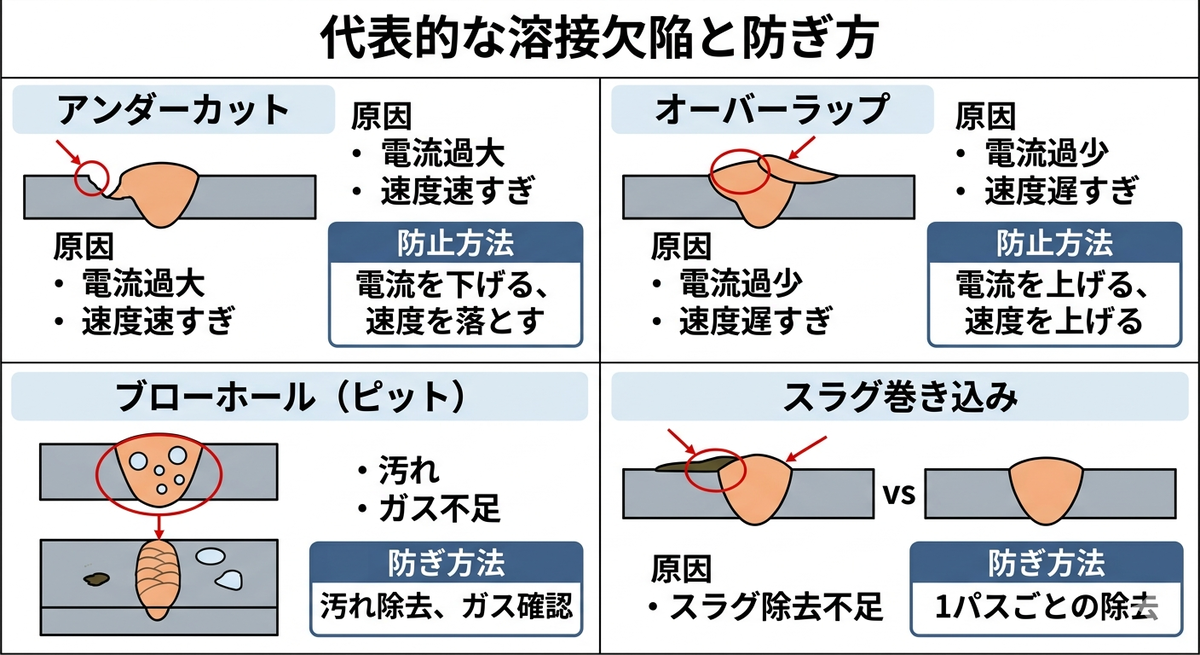

7. アーク溶接で起こりやすい欠陥と対策

溶接欠陥は、偶然起きるものではありません。

ほとんどの場合、電流条件、前処理、運棒、ガス、姿勢、冷却条件のどこかに原因があります。

欠陥	主な症状	原因	対策
融合不良	母材と溶接金属が十分に溶け合っていない	電流不足、速度過大、開先不良	電流を上げる、速度を落とす、開先を見直す
ブローホール	ビード内部や表面に気泡が残る	油・サビ・水分、ガス不足、風	前処理、ガス流量確認、防風対策
アンダーカット	ビード端部の母材がえぐれる	電流過大、速度過大、角度不良	電流を下げる、速度を調整、トーチ角度を見直す
オーバーラップ	溶接金属が母材に乗るだけになる	電流不足、速度不足、母材温度不足	電流を上げる、速度を上げる、溶融池を確認
スラグ巻き込み	スラグが溶接金属内に残る	清掃不足、多層盛り時の除去不足	各パス後に完全除去、開先角度を確保
割れ	溶接部や熱影響部に亀裂が入る	急冷、水素、拘束、材料不適合	予熱、乾燥、低水素系材料、拘束低減

融合不良は見た目で判断しにくい

融合不良は、外観だけでは見逃しやすい欠陥です。

ビードが連続していても、母材の根元まで溶け込んでいない場合があります。

強度が必要な部位では、断面マクロ観察、曲げ試験、浸透探傷、超音波探傷などで確認する必要があります。

とくに板厚がある部材や開先溶接では、表面の見た目よりも内部の溶け込みを重視します。

ブローホールは前処理とシールドが原因になりやすい

ブローホールは、溶融金属中にガスが残った欠陥です。

母材に水分、油、塗装、サビがある場合や、シールドガスが風で流された場合に発生しやすくなります。

半自動溶接では、ノズルにスパッタが詰まってガス流れが乱れることも原因になります。

ガス流量だけを増やしても、乱流で空気を巻き込む場合があるため、ノズル清掃と防風もセットで確認します。

割れは材料と冷却条件を疑う

溶接割れは、電流条件だけでなく、材料成分、板厚、拘束、冷却速度、水素量の影響を受けます。

高張力鋼や厚板では、急冷により熱影響部が硬化し、低温割れが発生することがあります。

この場合は、予熱、パス間温度管理、低水素系溶接材料の使用、溶接棒の乾燥などが必要です。

溶接欠陥の種類をさらに詳しく整理したい場合は、溶接欠陥の原因と対策の記事も参考になります。

8. 熱入力と歪みを管理する

熱入力の基本式

溶接では、強い熱を局所的に入れるため、歪み、残留応力、割れ、材質変化が発生します。

この熱の入り方を管理する指標が熱入力です。

一般的には、次の式で求めます。

• ：熱入力 または
• ：溶接電流
• ：アーク電圧
• ：溶接速度

たとえば、電流150A、電圧20V、溶接速度30cm/minの場合、熱入力は次のようになります。

熱入力が大きすぎると歪みが増える

熱入力が大きいほど、母材は広い範囲で加熱され、冷却時の収縮も大きくなります。

その結果、薄板では反り、角変形、波打ちが発生しやすくなります。

また、熱影響部が広がるため、材料によっては強度低下や硬化、靭性低下につながる場合もあります。

不要に高い電流で一気に溶接するのではなく、母材厚と要求品質に合った条件に抑えることが重要です。

歪みを抑える基本対策

歪み対策の基本は、熱を一方向に集中させないことです。

仮付けを適切に行い、左右交互、中心から外側、飛び石溶接などで熱を分散させます。

長いビードを一気に引くと、収縮方向が偏りやすくなります。

必要に応じて、逆ひずみ、治具固定、予熱、パス分割を組み合わせます。

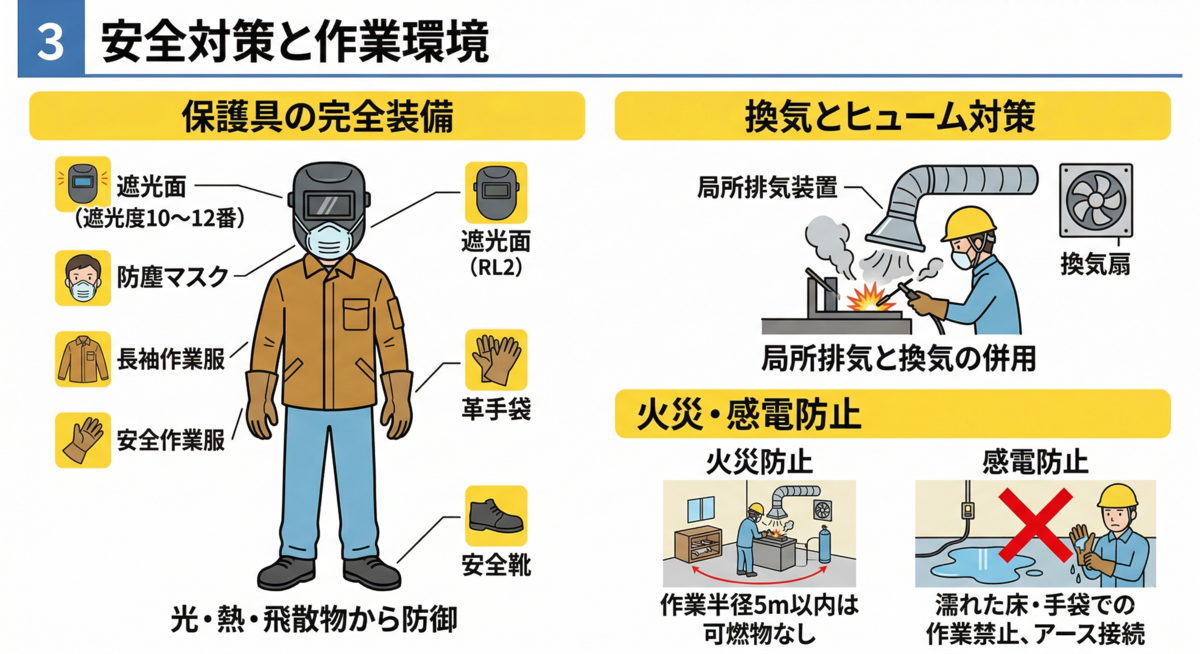

9. 安全対策と資格・教育で注意すべきこと

アーク溶接は、強烈な光、熱、電気、ヒュームを扱う作業です。

品質だけでなく、安全衛生面の管理も欠かせません。

遮光面・革手袋・防炎服を必ず使う

アーク光には強い紫外線と赤外線が含まれます。

裸眼でアークを見ると、電気性眼炎と呼ばれる強い目の炎症を起こす危険があります。

遮光面、自動遮光面、革手袋、防炎服、安全靴を使用し、肌の露出をできるだけなくします。

短時間だから大丈夫、という判断は非常に危険です。

溶接ヒューム対策を軽視しない

溶接中には、金属酸化物を含む微細なヒュームが発生します。

密閉空間や換気不足の場所では、局所排気、全体換気、防じんマスクを組み合わせる必要があります。

ステンレスやめっき鋼板を溶接する場合は、有害成分を含むヒュームにも注意が必要です。

作業環境、材料、溶接方法に応じて、社内ルールや法令に沿った管理を行います。

火災・感電・周辺作業者への配慮

スパッタは想像以上に遠くまで飛びます。

作業周辺の段ボール、ウエス、スプレー缶、塗料、可燃性粉じんを除去し、必要に応じて防火シートを使います。

また、母材アースを確実に取り、濡れた手袋や水たまりのある場所での作業は避けます。

周囲の作業者がアーク光を直接見ないよう、遮光カーテンや溶接ブースを設けることも重要です。

10. アーク溶接で失敗しないための実務チェックリスト

アーク溶接の品質は、作業前の準備で大きく決まります。

以下のチェック項目を使うと、初歩的な欠陥を減らしやすくなります。

確認項目	見るポイント	不備があると起きる問題
母材清掃	サビ、油、塗装、メッキを除去したか	ブローホール、融合不良
溶接材料	母材に合った棒・ワイヤ・ガスか	割れ、強度不足、耐食性低下
電流・電圧	板厚に対して過不足がないか	溶落ち、融合不良、スパッタ増加
仮付け	位置ズレと歪みを抑えられるか	寸法不良、角変形
ガス・防風	流量、ノズル詰まり、風の影響を確認したか	ブローホール、酸化
パス間清掃	スラグやスパッタを除去したか	スラグ巻き込み、外観不良
安全保護具	遮光面、手袋、防炎服、換気を準備したか	眼炎、火傷、ヒューム吸入

本番前の端材テストが最も効く

電流条件の表だけを信じて本番に入るのは危険です。

溶接機の機種、ケーブル長、母材の表面状態、姿勢、ワイヤ、ガスによって、最適条件は変わります。

本番と同じ板厚、同じ姿勢、同じ継手形状で端材テストを行い、ビード外観、溶け込み、スパッタ、歪みを確認します。

品質要求が高い部品では、テストピースを切断して断面を確認することも有効です。

11. アーク溶接に関するFAQ

アーク溶接と半自動溶接は何が違いますか？

半自動溶接は、アーク溶接の一種です。

アーク溶接という大きな分類の中に、被覆アーク溶接、TIG溶接、MIG溶接、MAG溶接などがあります。

一般に「半自動溶接」と呼ばれるものは、ワイヤが自動送給されるMIG溶接やMAG溶接を指すことが多いです。

TIGとMIGはどちらがきれいに仕上がりますか？

外観品質やスパッタの少なさを重視するなら、TIG溶接が有利です。

ただし、TIGは作業速度が遅く、技能も必要です。

MIGは連続溶接しやすく、生産性が高い反面、ガスやワイヤ条件の管理が必要になります。

薄板のアーク溶接で穴が開く原因は何ですか？

主な原因は、電流が高すぎる、溶接速度が遅すぎる、同じ場所に熱を入れすぎることです。

薄板では、低電流設定、短いビード、断続溶接、仮付け増加、裏当て材の使用などが有効です。

TIG溶接や低電流MAG溶接の方が、被覆アーク溶接より扱いやすい場合があります。

アーク溶接でスパッタが多い原因は何ですか？

電流・電圧のバランス不良、アーク長過大、ワイヤ突き出し長さ不適切、母材汚れ、ガス条件不良が主な原因です。

MAG溶接では、炭酸ガス100%よりもアルゴン混合ガスの方がスパッタを抑えやすい傾向があります。

溶接後に叩いたら取れるのはなぜですか？

母材が十分に溶けておらず、溶接金属が表面に乗っているだけの可能性があります。

これは融合不良やオーバーラップに近い状態です。

電流を上げる、母材を清掃する、開先を取る、移動速度を調整するなど、溶け込みを確保する対策が必要です。

12. 材料別に見るアーク溶接の注意点

同じアーク溶接でも、軟鋼、ステンレス、アルミ、高張力鋼では注意点が大きく変わります。

電流条件だけを流用すると、外観は似ていても、割れ、気孔、耐食性低下、強度不足につながることがあります。

材料	向く溶接法	注意点	実務上のポイント
軟鋼	被覆アーク、MAG	サビ、黒皮、油によるブローホール	前処理を徹底し、板厚に合った電流を選ぶ
ステンレス	TIG、MIG	焼け、耐食性低下、歪み	入熱を抑え、必要に応じてバックシールドを行う
アルミ	TIG、MIG	酸化皮膜、ブローホール、熱伝導の高さ	酸化皮膜除去と専用ワイヤ・ガス条件が重要
高張力鋼	被覆アーク、MAG	低温割れ、水素割れ、熱影響部硬化	予熱、低水素系材料、パス間温度管理を検討する

軟鋼は扱いやすいが前処理で差が出る

軟鋼はアーク溶接で最も扱いやすい材料です。

ただし、サビや黒皮が残ったままでは、溶接中に酸化物やガスが混入し、ブローホールやスラグ巻き込みの原因になります。

特にホームセンター材や保管期間の長い鋼材は、見た目以上に表面状態が悪いことがあります。

グラインダーで地金を出してから溶接するだけで、ビードの安定性と欠陥率は大きく変わります。

ステンレスは入熱と酸化を管理する

ステンレスは、溶接時の熱で表面に焼け色が出やすい材料です。

焼け色そのものがすぐに強度不足を意味するわけではありませんが、耐食性が必要な部品では酸化皮膜の状態が問題になります。

食品機械や薬品設備では、裏側の酸化を防ぐためにバックシールドを行う場合があります。

また、入熱が大きすぎると歪みが出やすいため、短いビード、適切な電流、治具固定を組み合わせます。

アルミは酸化皮膜と熱伝導が難しい

アルミは母材自体の融点は鉄より低いものの、表面の酸化皮膜は非常に高い温度まで溶けにくい性質を持ちます。

そのため、表面をワイヤーブラシや専用工具で清掃し、アルミ用の条件で溶接する必要があります。

さらに、アルミは熱伝導率が高いため、熱が周囲へ逃げやすく、溶融池の形成が安定しにくい材料です。

薄板では溶落ちしやすく、厚板では熱が逃げて溶け込み不足になりやすいため、事前の条件出しが特に重要です。

高張力鋼は割れ対策を優先する

高張力鋼は強度が高い一方で、溶接時の熱影響部が硬化しやすく、低温割れのリスクがあります。

厚板や拘束の強い構造では、溶接後すぐではなく、数時間から数十時間後に割れが発生することもあります。

このような材料では、低水素系溶接材料の使用、溶接棒の乾燥、予熱、パス間温度管理を組み合わせることが重要です。

設計図面や社内規格で溶接条件が指定されている場合は、作業者判断で条件を変えないようにします。

13. 溶接後の検査と品質保証

アーク溶接は、作業が終わった瞬間に品質が保証されるわけではありません。

外観検査、寸法確認、必要に応じた非破壊検査を行い、欠陥が許容範囲内にあるかを確認します。

外観検査で確認するポイント

外観検査では、ビード幅、余盛高さ、アンダーカット、オーバーラップ、ピット、割れ、スパッタ付着、溶接長不足を確認します。

外観が整っていることは重要ですが、外観だけで内部品質を保証できるわけではありません。

特に強度部材では、見た目がきれいでも溶け込み不足や内部欠陥が残っている可能性があります。

そのため、外観検査はあくまで第一段階の確認と考えるべきです。

寸法検査では歪みと組付け性を見る

溶接後は、熱収縮によって部材が引っ張られ、寸法ズレや角度ズレが発生します。

架台やフレームでは、穴位置、対角寸法、平面度、直角度、取り付け面の歪みを確認します。

溶接強度が十分でも、後工程で部品が組み付かない場合は品質不良です。

量産品では、溶接順序や治具条件を標準化し、寸法ばらつきを工程内で管理することが重要です。

非破壊検査が必要になるケース

圧力容器、重要構造物、配管、荷重を受けるフレームでは、外観検査だけでなく非破壊検査が必要になる場合があります。

代表的な方法には、浸透探傷試験、磁粉探傷試験、超音波探傷試験、放射線透過試験があります。

表面割れを見たいのか、内部欠陥を見たいのか、溶接部の形状や材質は何かによって、選ぶ検査方法は変わります。

検査方法を後から決めるのではなく、設計段階で重要度と検査要求を整理しておくことが望ましいです。

14. 現場で条件を標準化する考え方

アーク溶接の品質を安定させるには、熟練者の感覚だけに依存しない仕組みが必要です。

特に量産や繰り返し製作では、条件表、作業標準、検査基準を整備することで、ばらつきを大きく減らせます。

標準化すべき項目

標準化すべき項目は、電流、電圧、ワイヤ径、ガス種類、ガス流量、突き出し長さ、トーチ角度、溶接速度、仮付け位置、溶接順序、パス数、清掃方法です。

これらが作業者ごとに違うと、同じ図面でもビード形状や歪みが変わります。

また、欠陥が出たときに原因を追跡しにくくなります。

まずは良品条件を記録し、写真、電流条件、作業順序をセットで残すことが改善の出発点になります。

条件変更時は1項目ずつ変える

スパッタが多い、溶け込みが浅い、歪みが大きいなどの問題が出たとき、複数の条件を同時に変えると原因が分からなくなります。

電流だけを変える、速度だけを変える、ガス流量だけを変える、というように1項目ずつ確認します。

その結果をテストピースや写真で残せば、社内の条件出しノウハウとして蓄積できます。

この積み重ねが、作業者の経験を組織の技術に変えるポイントです。

15. まとめ

アーク溶接とは、アーク放電の熱で金属を溶かし、母材同士を一体化させる代表的な溶接方法です。

被覆アーク溶接、TIG溶接、MIG溶接、MAG溶接、サブマージアーク溶接には、それぞれ適した材料、作業環境、品質要求があります。

品質を安定させるには、母材厚に合った電流条件、前処理、仮付け、シールド、溶接速度、熱入力管理を総合的に見る必要があります。

とくに、融合不良、ブローホール、アンダーカット、スラグ巻き込み、割れといった欠陥は、見た目だけでは判断しにくい場合があります。

アーク溶接は技能作業であると同時に、電気、熱、材料、品質管理が重なる工学的な加工技術です。

条件と欠陥の関係を理解して作業すれば、単なる経験頼みではなく、再現性のある強い溶接に近づけます。
