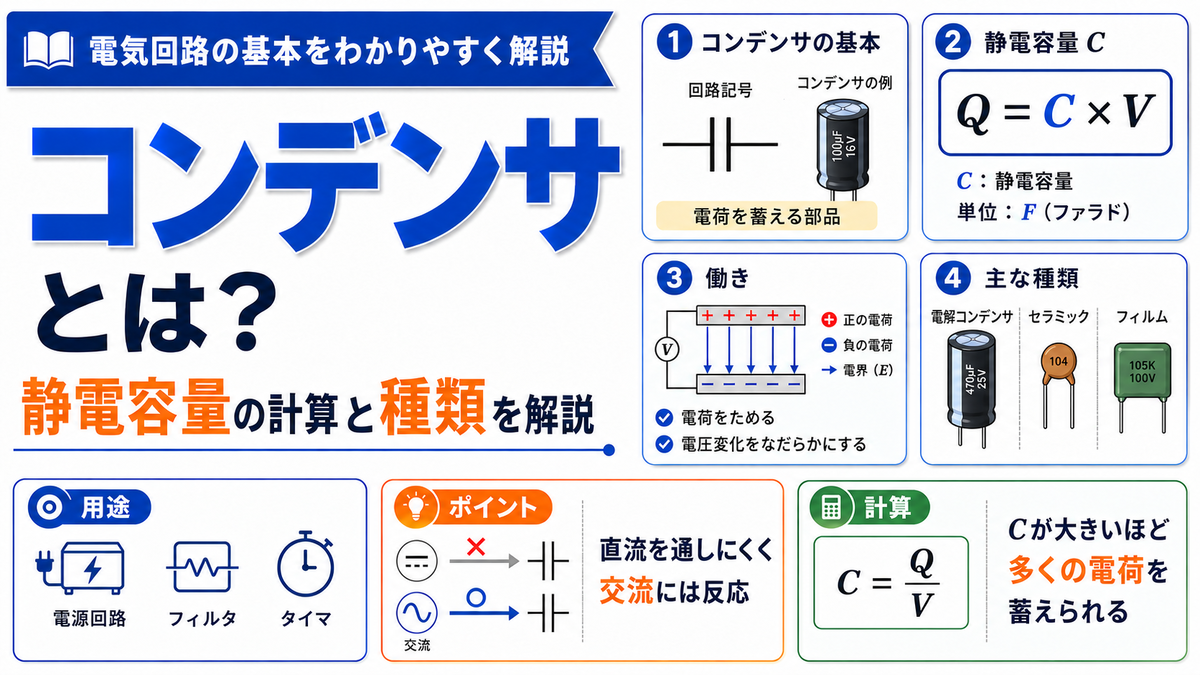

コンデンサとは？静電容量の計算と種類を解説

電気工学 電気工学-電子回路

「コンデンサは電気をためる部品、とは聞くけれど、具体的に何がどう役立つのか」

電子回路を学び始めると、抵抗の次に必ず出会うのがコンデンサです。

その働きを基礎から整理してくれるのが、本記事のテーマであるコンデンサです。

コンデンサは電荷をためたり放出したりする部品で、電源の安定化から信号の処理まで、あらゆる電子機器で使われています。

本記事では、コンデンサの仕組みと静電容量の計算から、ためられる電荷とエネルギー、直列・並列の合成、交流での振る舞い、種類と用途までを、数式と図表で体系的に解説します。





1. コンデンサとは｜電気をためる部品

コンデンサとは、電荷をためたり放出したりできる電子部品です。

英語ではキャパシタ（capacitor）と呼ばれ、抵抗・コイルと並ぶ受動部品の基本3要素のひとつです。

1-1. コンデンサの役割

コンデンサの最も基本的な役割は、電気エネルギーを一時的にためておくことです。

電圧をかけると電荷をため、必要なときにそれを放出します。



この「ためて放す」性質を利用して、電圧の変動をならしたり、必要な瞬間に電力を補ったりできます。
充電池ほど大量にためられはしませんが、すばやく充放電できるのがコンデンサの強みです。



電子回路では、電源の安定化や信号の処理など、多彩な用途で使われます。
抵抗が電流を制限する部品なら、コンデンサは電荷をためる部品だと覚えておきましょう。

1-2. コンデンサの構造

コンデンサは、2枚の金属電極（極板）を向かい合わせた構造をしています。

2枚の電極の間には、誘電体と呼ばれる絶縁物がはさまれています。



電極どうしは直接つながっておらず、間は絶縁されています。
そのため、直流電流は流れ続けることができず、電荷がたまると電流は止まります。



誘電体の種類や電極の面積によって、ためられる電荷の量が変わります。
このシンプルな構造が、コンデンサの基本的な性質をすべて決めています。

1-3. 充電と放電の動き

コンデンサに電圧をかけると、電極に電荷がたまっていきます。これが充電です。

たまった電荷は、回路をつなぐと放出されます。これが放電です。



充電が進むほど電極間の電圧は上がり、電源電圧に達すると電流は流れなくなります。
放電のときは逆に、たまった電荷が電流となって流れ出します。



この充放電の速さは、後述する時定数によって決まります。
すばやい充放電を生かして、コンデンサは瞬間的な電力供給にも使われます。



1-4. コンデンサと電池の違い

電気をためるという点では、コンデンサは電池と似ています。しかし、性質は大きく異なります。

電池は化学反応でエネルギーをため、大量の電気を長時間供給できますが、充放電には時間がかかります。



一方コンデンサは、電荷を物理的にためるだけなので、ためられる量は少ない代わりに充放電が一瞬で済みます。
また、充放電を何百万回繰り返しても劣化しにくいのもコンデンサの利点です。



大量・長時間なら電池、瞬間・高速ならコンデンサ、という住み分けになります。
両者を組み合わせて、それぞれの長所を生かす設計も多く見られます。



2. 静電容量とは｜電気のためやすさ

静電容量とは、コンデンサが電荷をためられる能力の大きさを表す量です。

単に「容量」とも呼ばれ、コンデンサの最も基本的な性能指標です。

2-1. 静電容量の定義

静電容量Cは、ためた電荷Qを電圧Vで割った値として定義されます。



C = \dfrac{Q}{V}



同じ電圧をかけたとき、より多くの電荷をためられるほど静電容量は大きくなります。
容量が大きいコンデンサほど、たくさんの電気をためられるということです。



この関係は、コンデンサを扱ううえで最初に押さえるべき基本式です。
電荷・電圧・容量の3つの関係を表しています。

2-2. 静電容量の単位

静電容量の単位は、ファラド（F）です。

1ファラドは、1ボルトの電圧で1クーロンの電荷をためられる容量を表します。



ただし1ファラドは非常に大きな容量で、実際の部品ではあまり使われません。
実用上は、マイクロファラド（μF）やピコファラド（pF）といった小さな単位がよく使われます。



1μFは100万分の1ファラド、1pFは1兆分の1ファラドです。
データシートを読むときは、この単位の桁を取り違えないことが重要です。

2-3. 容量を決める要素

静電容量の大きさは、コンデンサの構造によって決まります。

具体的には、電極の面積・電極間の距離・誘電体の種類の3つです。



電極の面積が大きいほど、また電極間の距離が近いほど、静電容量は大きくなります。
さらに、誘電体の性能（誘電率）が高いほど容量は増えます。



小型で大容量のコンデンサは、これらの要素を工夫して作られています。
誘電体に高性能な材料を使うことで、小さくても大きな容量を実現しています。



2-4. 誘電率と比誘電率

誘電体が容量を高める能力を表すのが誘電率です。

真空の誘電率を基準に、その何倍かを表したものを比誘電率と呼びます。



比誘電率が大きい材料ほど、同じ大きさでもより多くの電荷をためられます。
空気はほぼ1ですが、セラミックの一部は数千に達するものもあります。



小型大容量のコンデンサが作れるのは、この高誘電率材料のおかげです。
誘電体の選択が、コンデンサの容量と特性を大きく左右します。



3. ためられる電荷とエネルギー

コンデンサにどれだけの電荷とエネルギーがたまるかは、計算で求められます。

設計や選定で欠かせない基本計算です。

3-1. ためられる電荷

コンデンサにためられる電荷Qは、静電容量Cと電圧Vの積で求められます。



Q = C V



これは静電容量の定義式を変形したものです。
容量が大きいほど、また電圧が高いほど、より多くの電荷をためられます。



例えば100μFのコンデンサに10Vをかけると、ためられる電荷は0.001クーロンです。
電荷の量は、容量と電圧の両方で決まることがわかります。

3-2. ためられるエネルギー

コンデンサにたまる静電エネルギーEは、次式で求められます。



E = \dfrac{1}{2} C V^2



エネルギーは電圧の二乗に比例するのが特徴です。
電圧を2倍にすると、たまるエネルギーは4倍になります。



このため、大きなエネルギーをためたい用途では、容量だけでなく電圧も重要になります。
カメラのフラッシュなどは、この静電エネルギーを一気に放出して発光させています。

3-3. エネルギーの計算例

具体的に計算してみます。1000μF（0.001F）のコンデンサを20Vまで充電したときのエネルギーを求めます。



E = \dfrac{1}{2} \times 0.001 \times 20^2 = 0.2 \, \lbrack \text{J} \rbrack



たまるエネルギーは0.2ジュールと求まります。
もし電圧を2倍の40Vにすると、エネルギーは4倍の0.8ジュールになります。



このように、コンデンサのエネルギーは電圧の効きが非常に大きいことがわかります。
大容量コンデンサの放電は危険を伴うため、扱いには注意が必要です。



4. コンデンサの合成｜直列と並列

複数のコンデンサをつないだときの合成容量は、抵抗とは逆の計算になります。

この「逆になる」点が、混同しやすい重要なポイントです。

4-1. 並列接続｜容量は足し算

コンデンサを並列につなぐと、合成容量は各容量の単純な和になります。



C = C_1 + C_2 + C_3 + \cdots



並列にすると電極の面積が増えるのと同じ効果になり、容量が増えます。
容量を大きくしたいときは、コンデンサを並列につなぎます。



これは抵抗の直列が和になるのとちょうど逆の関係です。
合成抵抗と比べると、コンデンサは計算が入れ替わると覚えておくとよいでしょう。

4-2. 直列接続｜逆数の和

コンデンサを直列につなぐと、合成容量の逆数が各容量の逆数の和になります。



\dfrac{1}{C} = \dfrac{1}{C_1} + \dfrac{1}{C_2} + \dfrac{1}{C_3} + \cdots



直列にすると電極間の距離が増えるのと同じ効果になり、合成容量は小さくなります。
これも抵抗の並列とちょうど逆の関係です。



直列にすると合成容量は最小の容量よりさらに小さくなります。
一方で、耐えられる電圧は分散されるため高くなる、という利点があります。

4-3. 合成の計算例

具体的に計算します。30μFと60μFのコンデンサを並列につなぐと、合成容量は単純な和です。



C = 30 + 60 = 90 \, \lbrack \mu \text{F} \rbrack



同じ2つを直列につなぐと、逆数の和（和分の積）で計算します。



C = \dfrac{30 \times 60}{30 + 60} = 20 \, \lbrack \mu \text{F} \rbrack



並列では90μFと大きくなり、直列では20μFと小さくなりました。
抵抗とは逆の結果になることが、計算からも確認できます。



4-4. 直列で耐圧を上げる

コンデンサを直列にすると容量は下がりますが、耐えられる電圧は高くなります。

電源電圧が各コンデンサに分散してかかるためです。



例えば耐圧25Vのコンデンサを2個直列にすれば、理屈の上では50Vまで耐えられます。
高い電圧を扱いたいが手持ちの耐圧が足りない、という場面で使える手法です。



ただし、各コンデンサに均等に電圧がかかるよう、抵抗を並列に入れるなどの工夫が必要です。
容量と耐圧はトレードオフの関係にあることを覚えておきましょう。



5. 交流とコンデンサ

コンデンサは、直流と交流でまったく異なる振る舞いをします。

この性質が、コンデンサの多彩な用途を生み出しています。

5-1. 直流は通さず交流は通す

コンデンサは、直流をほとんど通さず、交流を通すという特徴があります。

直流では、いったん充電が完了すると電流が流れなくなるためです。



一方、交流では電圧の向きが絶えず変わるため、充放電が繰り返されて電流が流れ続けます。
この性質は「直流阻止・交流通過」と呼ばれ、回路の使い分けで重宝されます。



周波数が高いほど、コンデンサは交流を通しやすくなります。
この周波数依存性が、フィルタなどへの応用につながります。

5-2. 容量性リアクタンス

交流に対するコンデンサの「通しにくさ」を、容量性リアクタンスと呼びます。



X_C = \dfrac{1}{2 \pi f C}



周波数fや容量Cが大きいほど、リアクタンスは小さく、つまり電流を通しやすくなります。
抵抗とリアクタンスをまとめた量がインピーダンスです。



このリアクタンスを利用して、特定の周波数だけを通すフィルタが作れます。
コンデンサが交流回路で果たす役割の中心が、この容量性リアクタンスです。

5-3. 電流が電圧より進む

コンデンサだけの交流回路では、電流の波が電圧の波より90度進みます。

電圧がかかる前に充電電流が流れ込むためです。



この「電流が先行する」性質は、コイルとちょうど反対です。
この位相のずれが、力率や共振といった交流回路の現象に関わってきます。



5-4. フィルタとしての働き

コンデンサの周波数特性を使うと、特定の周波数だけを通すフィルタが作れます。

高い周波数ほど通しやすいという性質を利用するのです。



抵抗と組み合わせて、高い周波数を逃がせばローパスフィルタ、低い周波数を遮ればハイパスフィルタになります。
同じコンデンサでも、回路の組み方で役割が変わります。



電源ラインのノイズ除去や、音声信号の処理など、フィルタの用途は非常に広いものです。
コンデンサが信号処理の主役と呼ばれるのは、この周波数特性のためです。



6. RC回路と時定数

抵抗とコンデンサを組み合わせた回路をRC回路と呼びます。

コンデンサの充放電の速さを決めるのが、時定数です。

6-1. 充電のカーブ

RC回路でコンデンサを充電すると、電圧は指数関数的に上昇します。

最初は急に立ち上がり、目標電圧に近づくほど変化がゆるやかになります。



この立ち上がりの速さを決めるのが、抵抗と容量の積です。
抵抗が大きいほど、また容量が大きいほど、充電はゆっくりになります。

6-2. 時定数τ＝RC

RC回路の時定数τは、抵抗値と静電容量の積で求められます。



\tau = R C



時定数だけ時間が経つと、電圧は最終値の約63.2%に達します。
この性質は、タイマー回路やフィルタの設計に直接利用されます。

RC回路の時定数の詳しい計算は、以下の関連記事もあわせてご覧ください。

instant.engineer

7. コンデンサの種類と用途

コンデンサには多くの種類があり、用途によって使い分けられます。

代表的な種類と使い方を見ていきましょう。

7-1. 主なコンデンサの種類

よく使われるコンデンサを、特徴とともに表で整理します。



種類 特徴 主な用途
電解コンデンサ 大容量・極性あり 電源の平滑
セラミックコンデンサ 小型・高周波に強い ノイズ除去・バイパス
フィルムコンデンサ 高精度・安定 信号回路・カップリング



電解コンデンサは大容量が得られますが、プラスとマイナスの極性があり、逆につなぐと破損します。
セラミックコンデンサは小型で高周波特性がよく、ノイズ対策に広く使われます。

7-2. 平滑・バイパスとしての用途

コンデンサの代表的な用途が、電源電圧の平滑です。

整流後の脈打つ電圧をコンデンサでならし、安定した直流に近づけます。



また、電源ラインのノイズを逃がすバイパスコンデンサとしても使われます。
ICのそばに小容量のコンデンサを置き、瞬間的な電流変動を補う使い方が一般的です。

7-3. 結合・時定数としての用途

直流を遮り交流だけを通す性質を使うと、信号だけを次の回路へ伝えるカップリングができます。

直流成分をカットし、必要な交流信号だけを結合するわけです。



さらに、抵抗と組み合わせて時定数を作り、タイマーやフィルタとしても使われます。
1つの部品でこれほど多彩な用途をこなせるのが、コンデンサの面白さです。

7-4. 選び方の注意点

コンデンサを選ぶときは、容量だけでなく定格電圧にも注意が必要です。

定格電圧を超える電圧をかけると、絶縁が破壊されて故障します。



また、電解コンデンサは極性を間違えないこと、使用温度範囲を守ることも重要です。
容量・耐圧・種類・極性の4点を確認すれば、適切なコンデンサを選べます。

7-5. 劣化と寿命

コンデンサ、特に電解コンデンサには寿命があります。

内部の電解液が時間とともに蒸発し、容量が低下していくためです。



電解コンデンサの寿命は温度に大きく左右され、使用温度が高いほど急速に劣化します。
一般に、温度が10度上がると寿命はおよそ半分になるとされています。



機器の故障原因として、電解コンデンサの劣化は非常に多いものです。
発熱の多い場所を避けて配置することが、長寿命化のポイントになります。

まとめ

本記事では、電荷をためる部品である「コンデンサ」について、仕組みと静電容量の計算から、電荷とエネルギー、直列・並列の合成、交流での振る舞い、種類と用途までを体系的に解説しました。

静電容量は C = Q/V で定義され、ためられる電荷は Q = C V、エネルギーは E = \dfrac{1}{2} C V^2 で求められます。

合成容量は、並列で和、直列で逆数の和となり、抵抗とはちょうど逆の関係になる点が重要です。

交流に対しては容量性リアクタンスとして働き、直流を通さず交流を通すという性質を持ちます。



コンデンサは、平滑・ノイズ除去・カップリング・タイマーなど、電子回路のあらゆる場面で活躍する基本部品です。
容量・耐圧・種類を押さえ、抵抗やコイルと組み合わせた回路へと理解を広げていってください。
