ショックアブソーバーとは｜寿命とオイル漏れ原因

機械工学 機械工学-アクチュエータ

乗り心地の悪化や高速走行時の揺れが収まらない原因は、一般的に疑われるバネのヘタリではなく、その9割が「ショックアブソーバー（ダンパー）」の劣化によるものです。

ダンパーは、バネの振動エネルギーをオイルの粘性抵抗によって熱エネルギーに変換し、大気中に放出する「熱交換器」の役割を担っています。

もしダンパーがなければ、車体は永遠に跳ね続け、タイヤのグリップを失い制御不能に陥ります。

本記事では、単筒式と複筒式の構造的な違いから、流体力学に基づく減衰力の発生原理、寿命判断、振動工学を用いた計算手法まで、車の安全と走りを支える重要部品の全貌をプロ視点で解説します。

1. ショックアブソーバーとは？：振動を殺す「熱交換器」

工学的な正式名称は「ダンパー」

一般的には「ショックアブソーバー（衝撃吸収装置）」という名称が定着していますが、自動車工学や機械力学の専門分野では「ダンパー（Damper）」と呼ぶのが正確であり、一般的です。

なぜなら、路面からの「衝撃（Shock）」を最初に受け止めて吸収するのは、あくまで「スプリング（バネ）」の仕事だからです。

ダンパーの主たる仕事は、衝撃を吸収することではなく、バネが一度蓄えてしまったエネルギーを消費させ、振動を「減衰（Damp）」させることにあるためです。



エネルギー保存則で見る役割

車が路面の凸部（バンプ）を通過したとき、車体は上向きに弾き飛ばされます。

このとき、路面から入力された仕事（エネルギー）は、バネが縮むことによって「弾性ポテンシャルエネルギー」として蓄えられます。

理想的なバネ（内部摩擦のないフック弾性体）であれば、エネルギー保存の法則に従い、このエネルギーは永遠に失われません。

つまり、縮んだバネは勢いよく伸び、伸びすぎたバネはまた縮み、という単振動を未来永劫繰り返します。



しかし、これでは人間は車酔いしてしまいますし、何よりタイヤの接地荷重が安定しません。

そこで、この保存されてしまったエネルギーを、系（システム）の外へ追い出す必要があります。

ショックアブソーバーは、内部に充填されたオイルをピストンの狭い穴（オリフィス）に無理やり通過させることで、流体の粘性摩擦抵抗を生み出します。

これにより、運動エネルギーを「熱エネルギー（摩擦熱）」に変換して散逸させます。

つまり、乗り心地が良い車とは、効率よくエネルギーを熱に変換して捨てている車だと言い換えることができるのです。

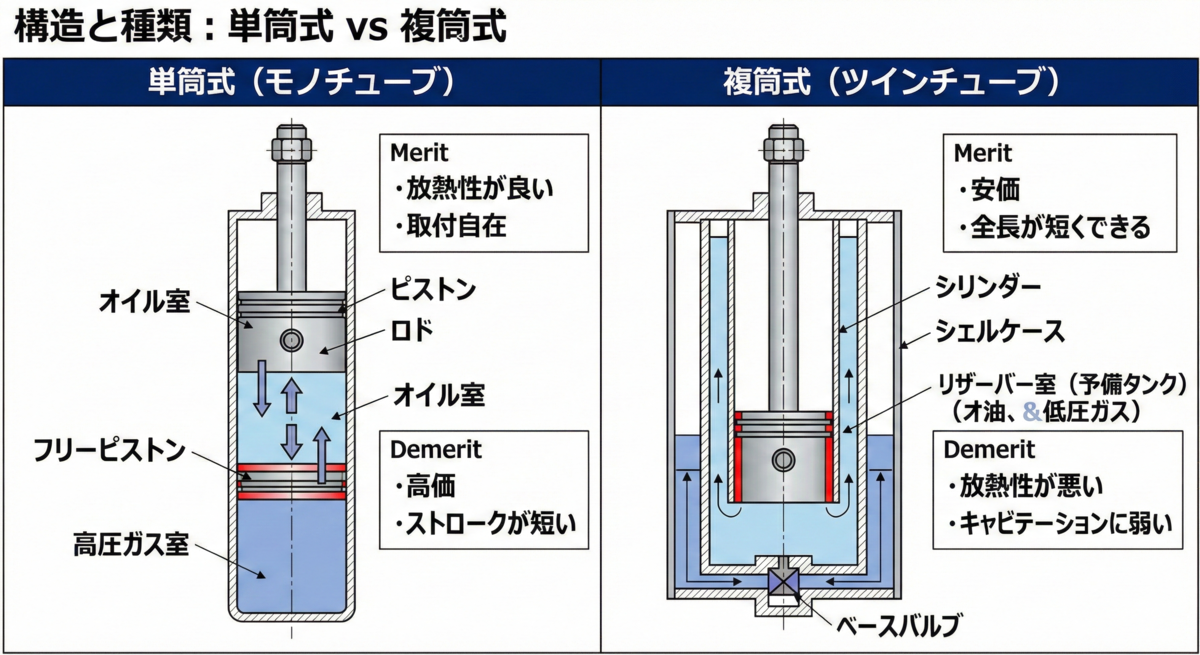

2. 構造と種類：単筒式 vs 複筒式

ショックアブソーバーには、内部構造によって大きく2つのタイプが存在します。

「単筒式（モノチューブ）」と「複筒式（ツインチューブ）」です。

それぞれの構造的特徴とメリット・デメリットを深く理解することは、サスペンションチューニングの第一歩です。



① 複筒式（Twin Tube）

世界中の量産車の90%以上で純正採用されている、最もスタンダードな構造です。

その名の通り、筒（チューブ）が二重構造になっています。

内側の筒（シリンダー）の中をピストンが上下し、外側の筒（シェルケース）との隙間が、ピストンロッドが入ってきた体積分のオイルを逃がすための「リザーバー室（予備タンク）」として機能します。



メリット：

・安価：部品点数が少なく、溶接や組み立てが容易で製造コストが安い。

・全長を短くできる：ガス室とオイル室を直列に並べる必要がなく、リザーバー室を横（外周）に配置できるため、ストロークを最大限確保しやすい。

・保護能力が高い：外側の筒が飛び石などで多少凹んでも、内側のシリンダーまで変形していなければ、ピストンは固着せず動き続けることができる。

・低圧ガスで済む：構造上、高圧ガスを封入する必要がなく、シールへの攻撃性が低いため、摩擦（フリクション）を低く抑えられ、乗り心地を良くしやすい。



デメリット：

・放熱性が悪い：二重構造のため、魔法瓶のように保温効果が働いてしまい、内部の熱が外へ逃げにくい。サーキットなどのハード走行ではオイルが高温になり、減衰力が低下する「熱ダレ」が起きやすい。

・キャビテーション（泡立ち）に弱い：リザーバー室でオイルとガスが直接触れ合っていることが多く、激しく動くとオイルに気泡が混じる「エアレーション」が発生し、減衰力が抜けることがある。

・取付方向の制約：構造上、逆さま（倒立）に付けるとリザーバー室のエアを吸い込んでスカスカになるため、正立取付しかできない。



② 単筒式（Mono Tube / De Carbon Type）

ビルシュタイン（Bilstein）が開発したことから「ド・カルボン式」とも呼ばれます。

一本の筒の中に、オイル室と高圧ガス室が直列に配置され、それらを「フリーピストン」という可動式の隔壁で完全に分離しています。

スポーツカーや高級セダン、レーシングカーで採用されます。



メリット：

・放熱性が抜群：シリンダーが直接外気に触れているため、走行風による冷却効果が高く、熱ダレしにくい。

・減衰力が安定：オイル容量が多く、かつ高圧ガス（2〜3MPa）で常に加圧されているため、キャビテーション（真空沸騰）が発生しにくい。

・ピストン径を大きくできる：二重構造ではないため、同じ外径なら内部のピストンバルブを最大限大きく設計でき、微細な減衰力コントロール（受圧面積の確保）が可能。

・取付自在：オイルとガスがフリーピストンで分離されているため、倒立式（逆さま）でも使用可能。これによりバネ下重量の軽減ができる。



デメリット：

・高価：部品精度が要求され、高圧ガスの封入など製造工程が複雑。

・ストロークが制約される：シリンダー内にガス室とフリーピストンのスペースを確保する必要があるため、複筒式に比べて有効ストロークが短くなりやすい。

・外部衝撃に弱い：筒が一本しかないため、飛び石でシェルケースが少しでも凹むと、内側のピストンと干渉して即座にロック（固着）し、走行不能になるリスクがある。

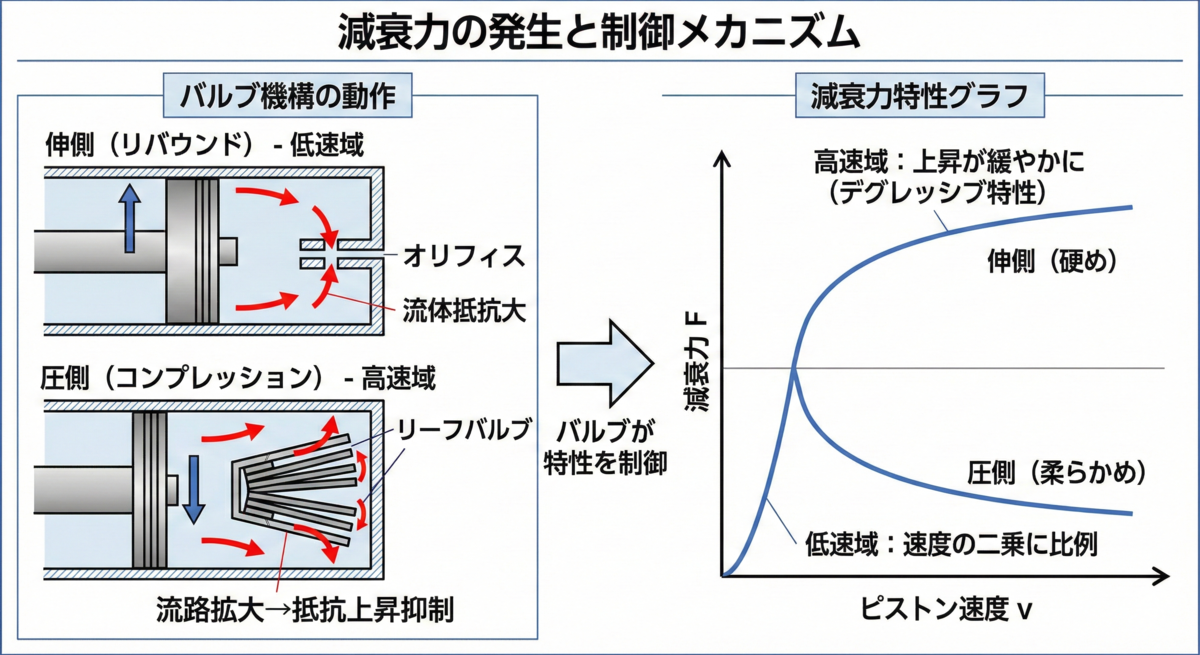

3. 物理的メカニズム：減衰力の発生と制御

ショックアブソーバーが発生する抵抗力、すなわち「減衰力（Damping Force）」は、どのようにコントロールされているのでしょうか。

ここには流体力学のベルヌーイの定理と、巧妙なバルブ機構が関わっています。



ピストン速度と減衰力の非線形関係

減衰力 F は、ピストンが動く速度（ピストンスピード） v に依存して変化します。

一般的な油圧ダンパーの減衰力特性は、以下の実験式で近似されます。



F = C \cdot v^n



・ F ：減衰力 [\text{N}]

・ C ：減衰係数（Damping Coefficient） [\text{N}\cdot\text{s/m}]

・ v ：ピストン速度 [\text{m/s}]

・ n ：速度指数（通常 0.3 〜 2.0 程度）



この式からわかる重要な事実は、「ダンパーは、ゆっくり動くときは柔らかく、速く動くときは硬くなる」という可変的な抵抗体であるということです。

これが、摩擦ブレーキ（速度に関わらず一定の力）とは決定的に異なる、流体粘性抵抗の特徴です。



「伸側」と「圧側」の非対称設計

ダンパーの減衰力は、伸びるとき（リバウンド）と縮むとき（バンプ/コンプレッション）で、あえて異なる強さに設定されています。

一般的には、「伸側（硬め） ： 圧側（柔らかめ） ＝ 3 ： 1」 程度の比率になっています。



なぜ圧側を柔らかくするのか？

路面の突起に乗り上げた瞬間（縮むとき）にダンパーが硬すぎると、衝撃を吸収できずに車体が突き上げられてしまうからです。

縮むときはバネと一緒に衝撃をいなし、その後の「バネが勢いよく伸びようとする反発」を、硬い伸側減衰力でガツンと抑え込む。

これが乗り心地と安定性を両立させるセオリーです。



バルブによる特性制御（デグレッシブ特性）

ピストン内部には、単なる穴（オリフィス）だけでなく、バネ仕掛けのフタである「積層リーフバルブ（ディスクバルブ）」が組み込まれています。

これにより、ピストン速度に応じて流路面積を変化させ、理想的な減衰カーブを作り出しています。



① 微低速域（0 〜 0.05m/s）：オリフィス領域

バルブは閉じており、オイルはピストンに開けられた小さな固定穴（ブリードポート）や、ニードル弁の隙間だけを通ります。

ここでは減衰力は速度の二乗に比例して急激に立ち上がります。

ハンドルの切り始めの応答性や、ロールの初期挙動を支配する極めて重要な領域です。



② 中高速域（0.1m/s 〜）：バルブ領域

ピストン速度が上がり圧力が一定を超えると、リーフバルブの外周が押し開かれ、流路面積が一気に広がります。

これにより、速度が上がっても減衰力の上昇が緩やかになります（リリーフ効果）。

これを「デグレッシブ特性」と呼び、鋭い段差を乗り越えた際の「突き上げ感」を逃がすために必須の機能です。



4. 実践計算事例：減衰比と固有振動数

「自分の車の足回りは、理論的にどういう状態なのか？」

これを評価する指標が、振動工学における「固有振動数（Natural Frequency）」と「減衰比（Damping Ratio）」です。



① 固有振動数 f_n の計算

バネの硬さと車重のバランスによって決まる、車特有の揺れのリズムです。



f_n = \dfrac{1}{2\pi} \sqrt{\dfrac{k}{m}}



・ k ：ホイールレート（実効バネ定数） [\text{N/m}]

・ m ：バネ下を除くコーナーウェイト（片輪分担荷重） [\text{kg}]



目安値：

・一般的な乗用車：1.0 〜 1.5 Hz（人間が歩くリズムに近く、心地よい）

・スポーツカー：1.5 〜 2.0 Hz（キビキビとした動き）

・レーシングカー：3.0 Hz 以上（ダウンフォースで底突きしない硬さ）



② 減衰比 \zeta（ゼータ）の計算

バネの振動をダンパーがどれくらい強力に止めるかの指標です。



\zeta = \dfrac{c}{2\sqrt{mk}}



・ c ：減衰係数 [\text{N}\cdot\text{s/m}]



目安値：

・ \zeta = 0.2 \sim 0.3：純正ダンパー（乗り心地重視。数回揺れて止まる）

・ \zeta = 0.5 \sim 0.7：スポーツ走行（揺れが一発で収束する）

・ \zeta = 1.0：臨界減衰（揺れずにヌッと戻る。公道では硬すぎて不快）



具体的な計算例

あるライトウェイトスポーツカーのフロントサスペンションを想定します。



条件

・片輪のバネ上重量： m = 300 \text{kg}

・スプリングレート： k = 4 \text{kgf/mm} = 39200 \text{N/m}

・ダンパー減衰力（0.3m/s時）： F = 1200 \text{N}



Step 1：固有振動数の確認

f_n = \dfrac{1}{2\pi} \sqrt{\dfrac{39200}{300}} \approx \dfrac{1}{6.28} \sqrt{130.6} \approx \dfrac{11.4}{6.28} \approx 1.8 \text{Hz}

→ 1.8Hzなので、かなりスポーティな設定であることがわかります。



Step 2：減衰比の計算

まず減衰係数 c を概算します（線形近似）。

c = \dfrac{1200}{0.3} = 4000 \text{N}\cdot\text{s/m}



臨界減衰係数 c_c は、

c_c = 2\sqrt{mk} = 2\sqrt{300 \times 39200} = 2\sqrt{11760000} \approx 2 \times 3429 = 6858



減衰比 \zeta は、

\zeta = \dfrac{4000}{6858} \approx 0.58



→ 0.58 という値は、スポーツ走行において理想的な「弱・不足減衰」の領域です。

不快な揺れ返しはなく、かつ路面追従性を損なわない絶妙なセッティングと言えます。

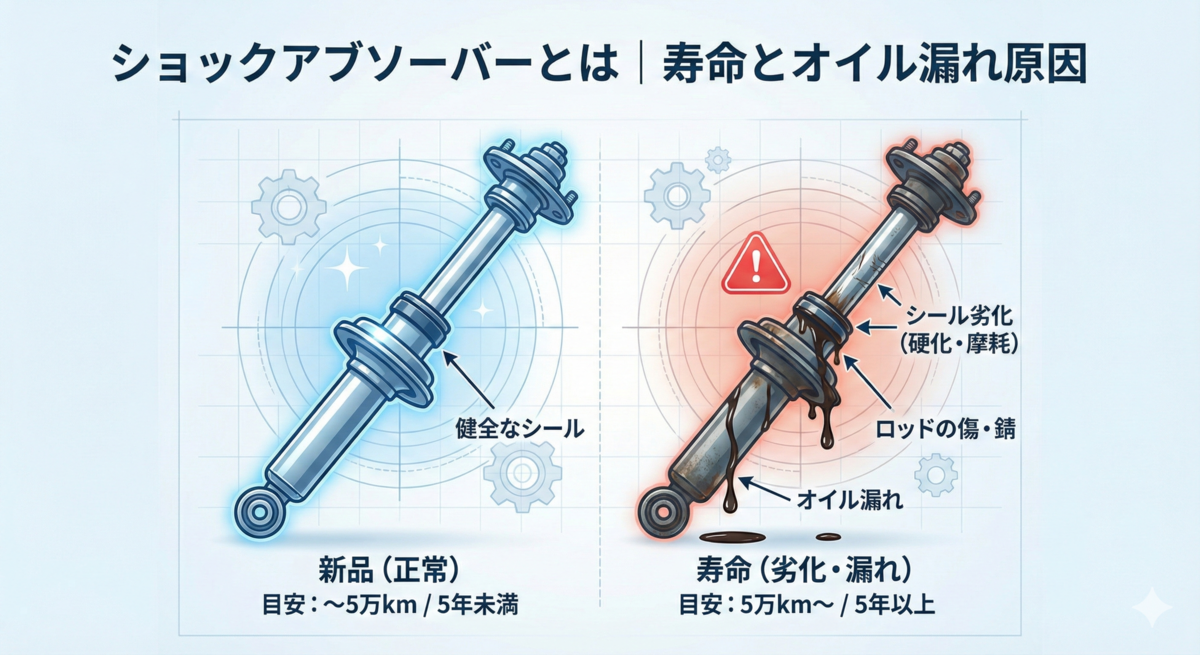

5. 寿命と劣化：なぜ「抜ける」のか？

ダンパーは消耗品です。

メーカー推奨の交換時期は、一般的に「走行5万km または 5年」とされていますが、多くのユーザーは10万km以上使い続けています。

しかし、性能は確実に低下しており、「抜けた」ダンパーは百害あって一利なしです。



劣化の3大要素

① オイルの劣化（ポリマーせん断）

エンジンオイルと同様、ダンパーオイルも劣化します。

オイルはオリフィスという狭い隙間を高速で通過する際、強烈なせん断力を受けます。

これにより、粘度指数向上剤などのポリマー分子鎖がズタズタに引きちぎられ、粘度が低下してサラサラになります。

また、摩擦熱による酸化も進み、本来の減衰力を発揮できなくなります。



② ガス抜けとキャビテーション

内部に封入された窒素ガス（N2）は、ゴムシールを通してごく微量ずつですが外部へ透過・漏洩します。

ガス圧が下がると、オイルを加圧する力が弱まり、沸点が下がります。

すると、激しい動きをした際にピストン背面が負圧になり、オイルが常温で沸騰する「キャビテーション」が発生しやすくなります。

気泡が混じったオイルは抵抗を生まないため、スカスカの動きになります。



③ ガイドブッシュとシールの摩耗

ピストンロッドを支えるガイドブッシュ（金属すべり軸受）が摩耗すると、ロッドにガタ（横方向の揺れ）が生じます。

このガタは「コトコト音」の原因になるだけでなく、オイルシールを偏摩耗させ、最終的なオイル漏れを引き起こします。

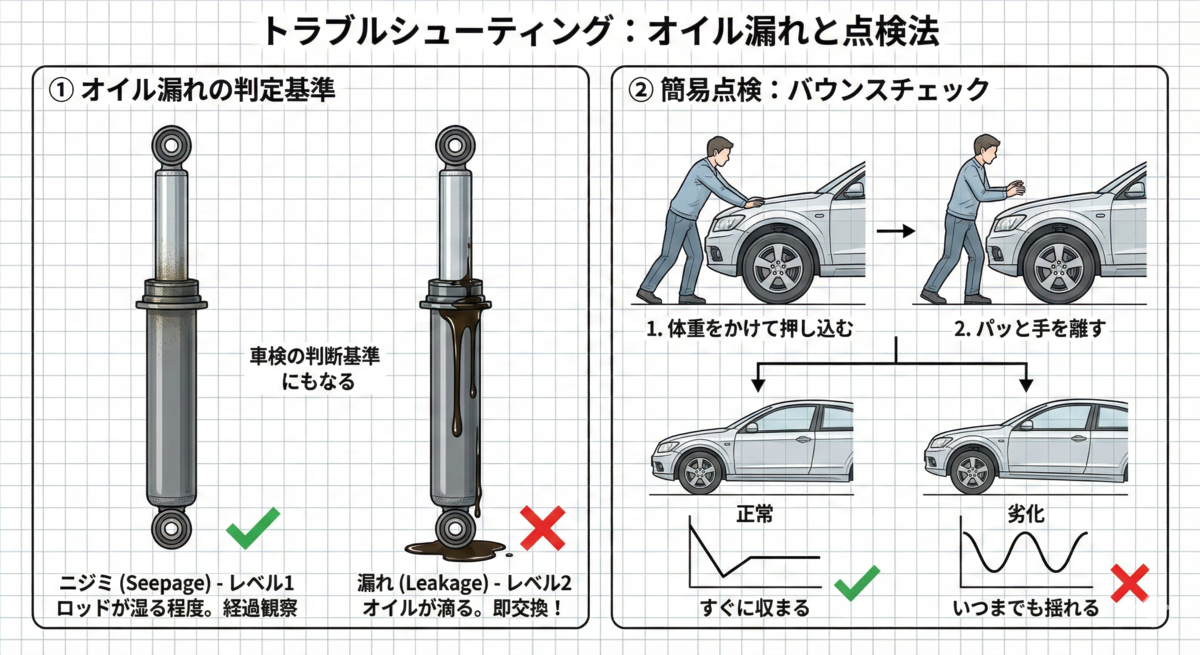

6. トラブルシューティング：オイル漏れと点検法

「車検でショックのオイル漏れを指摘されました。車検通りますか？」

この質問は非常に多いですが、判断基準は「漏れの進行度」にあります。



ニジミ（Seepage）と漏れ（Leakage）の境界線

ダンパーロッドは、スムーズに動くために常に微量の油膜を帯びて出入りしています。



・ニジミ（レベル1）：

ロッドの表面が湿っている程度、またはシールの周辺にうっすらとオイルを含んだホコリが付着している状態。

→ 機能的にはまだ生きていることが多く、検査員の判断によっては車検に通ることもあります。ただし交換時期のサインです。



・漏れ（レベル2）：

筒（シェルケース）の側面をオイルが伝って垂れている、あるいは滴っている状態。

→ 即交換必須です。 車検も通りません。

ここまで漏れているということは、内部のオイル量が減少しており、代わりに空気を吸い込んでいます。

エアを噛んだダンパーは、動き始めの数センチの抵抗がゼロになり、スコッと動いてしまいます。

これはサスペンションとしての機能を喪失している状態です。



簡易点検法：バウンスチェック

特別な機械がなくても、駐車場でできる点検方法です。



1. 車の四隅（フェンダーの硬いフレーム部分）に体重をかけて、強く押し込みます。

2. パッと手を離します。

3. 車体の戻り方を観察します。



・正常：スッ（上がり）、ピタッ（止まり）。または小さく1回おつりが来て止まる。

・劣化：フワッ（上がり）、フワッ（下がり）、フワッ（上がり）...と揺れが2往復以上続く。



この「いつまでも揺れている」状態は、減衰比 \zeta が極端に低下している証拠です。



7. 交換時の注意点：1G締めとアッパーマウント

ダンパー交換を行う際、新品の性能を100%発揮させるために絶対に行うべき施工ポイントがあります。



必須作業：1G締め（1G Tightening）

サスペンションアームのブッシュ（ゴムの関節）をボルトで固定する際、車をリフトアップしてタイヤがぶら下がった状態（0G状態）で締め付けてはいけません。

そのまま車を地面に下ろすと、ブッシュがねじれた状態で固定されてしまい、常に強いねじれ反力がかかった状態になります。

これを「ブッシュのつっぱり」と呼び、乗り心地の悪化や車高の狂い、ブッシュの早期破損を招きます。

必ず、「タイヤを接地させ、車重がかかった状態（1G状態）」を作ってから、最終的な本締めを行ってください。



同時交換推奨部品

ダンパー本体を交換するなら、以下の部品も同時に交換すべきです。

工賃の重複を防ぐため、トータルコストが安くなります。



・アッパーマウント：車体とダンパーを繋ぐゴム部品。ここがヘタるとゴトゴト音が出ます。

・バンプラバー：フルストローク時に衝撃を吸収する緩衝材。経年劣化でボロボロに砕けていることが多いです。

・ダストブーツ：ロッドを飛び石や泥から守る蛇腹。これが破れると、新品ダンパーもすぐに傷ついてオイル漏れします。



まとめ

ショックアブソーバー（ダンパー）は、車の「走る・曲がる・止まる」の質を決定づける、最も重要な機能部品の一つです。

・役割：バネの振動を熱エネルギーに変換して捨て、タイヤを路面に吸い付かせる。

・構造：単筒式は高性能だがデリケート。複筒式はタフで乗り心地が良い。

・物理：流速の二乗に比例する抵抗を利用し、バルブ機構で特性を調律している。

・寿命：5万kmを過ぎると減衰力低下が顕著になる。オイル漏れは即交換。

・評価：減衰比 \zeta を計算すれば、その足回りのキャラクター（コンフォート寄りかスポーツ寄りか）を数値で理解できる。

タイヤやブレーキパッドのように目に見えて減るものではないため、劣化に気づきにくいパーツですが、新品に交換した瞬間に「車が若返った」と感動できる数少ない部品でもあります。
