成形研削盤とは｜平面研削盤との違いと使い分け

機械工学 機械工学-プロセス

ミクロン単位の精度が支配する金型製造の現場において、最終的な金型の「切れ味」や「寿命」を決定づけるのはどの工程でしょうか。最新のマシニングセンタでも、精密なワイヤ放電加工機でもありません。それは、回転する砥石を自在に操り、焼入れによって硬化した鋼から理想の断面形状を削り出す「研削加工」です。

中でも、パンチやダイの複雑な刃先形状を作り出す成形研削盤は、まさに金型職人の腕の見せ所であり、超精密加工の代名詞とも言える存在です。しかし、工場内にはよく似た外見の「平面研削盤」も並んでおり、新人エンジニアにとっては両者の使い分けや構造の違いが分かりにくいことも事実です。

本記事では、この二つの工作機械の決定的な違いから、成形研削ならではの「砥石を成形して転写する」という独自の加工プロセス、現場で不可欠な三角関数を用いた座標計算、そしてミクロン精度を維持するための保守管理まで徹底的に解説します。

1. 成形研削盤とは：平面研削盤との決定的な違い

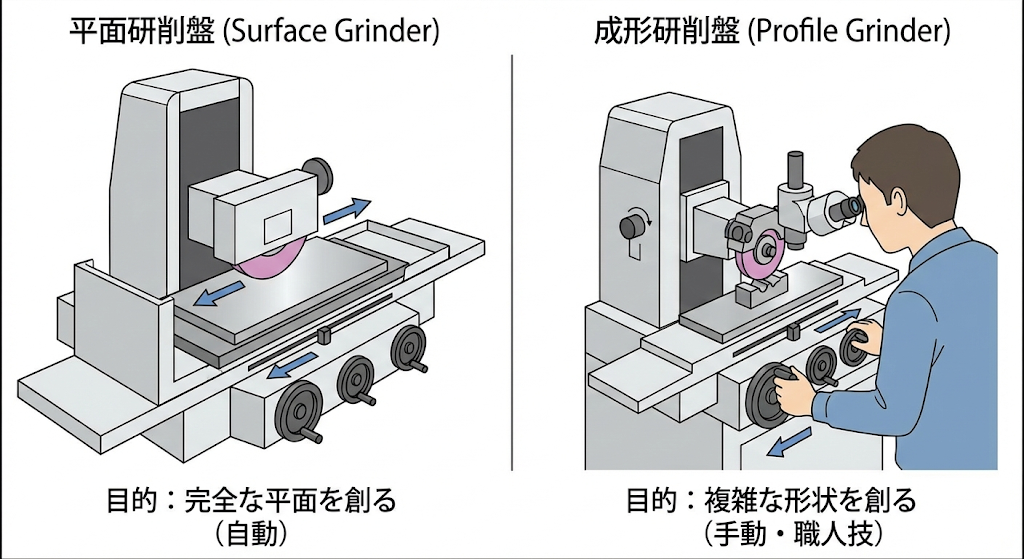

成形研削盤（Profile Grinder / Forming Grinder）と平面研削盤（Surface Grinder）は、どちらも「砥石で平面を削る」という基本機能は同じですが、その「目的」と「操作思想」が根本的に異なります。

平面研削盤：面を創る機械

平面研削盤（通称：平研・ヘイケン）の主目的は、その名の通り「完全な平面」と「平行度」を作り出すことです。 金型のベースプレートやダイブロックの厚みを揃えたり、積み重ねるプレート間の密着度を高めたりするために使用されます。 基本的に、テーブルの左右運動（X軸）は油圧や電動で自動往復し、作業者は切り込み量やクロス送り（Y軸）を管理します。 大きな面積を効率よく、均一に仕上げることに特化した「自動化志向」の機械と言えます。

成形研削盤：形を創る機械

対して成形研削盤（通称：成形・セイケイ）の主目的は、パンチやダイの「断面形状（プロファイル）」を作り出すことです。 平面だけでなく、溝、段差、R形状、角度（テーパ）、そしてそれらが組み合わさった複雑な輪郭を加工します。 最大の特徴は、多くの操作が手動（ハンドル操作）であることです。 作業者は、顕微鏡や投影機で拡大されたワークと砥石の接点を目視確認しながら、あるいはハンドルの目盛り（マイクロメータ）を頼りに、X軸とY軸のハンドルを両手で操り、一筆書きのように形状を削り出します。 効率よりも「自由度」と「微細な感覚」を優先した、職人志向の機械です。



2. 機械構造と操作性の比較

なぜ成形研削盤は手動操作が基本なのか。その構造的理由を掘り下げます。

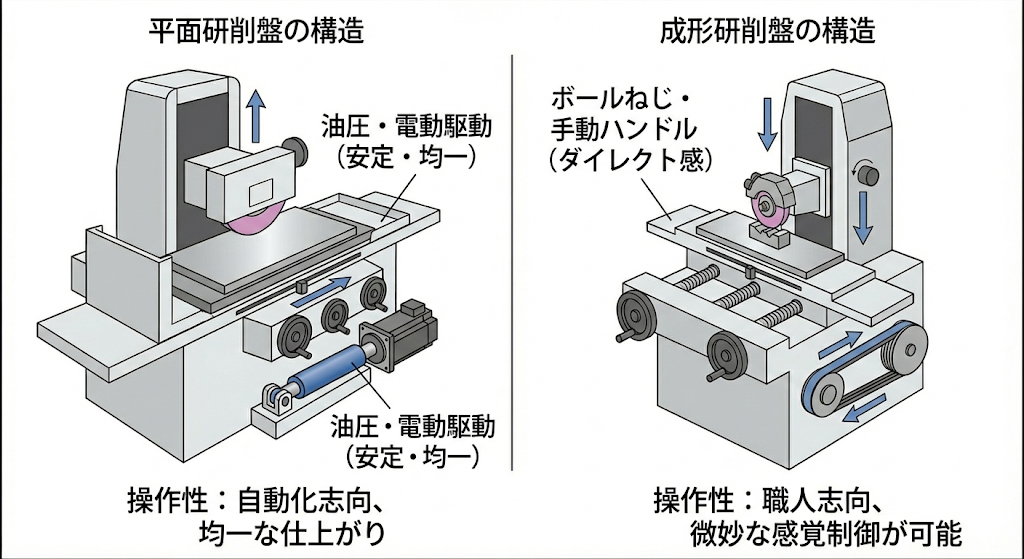

テーブル駆動方式の違い

  • 平面研削盤（油圧・電動）： 重いワークを載せて高速で往復するため、油圧シリンダやサーボモータで駆動します。一定のスピードで安定して動くため、研削面（砥石目）が均一になります。
  • 成形研削盤（ボールねじ・ワイヤー・ベルト）： テーブルは非常に軽く作られており、ハンドルを回す手の感覚がダイレクトに伝わる構造になっています（リニアガイドやV-V摺動面）。 例えば、「壁際まで削って、あと0.1mm手前で止める」といった寸止め加工や、R形状に沿ってテーブルと砥石ヘッドを協調して動かすような操作は、人間の手による微妙な速度制御（加減速）があって初めて可能になります。

砥石軸（スピンドル）の昇降

平面研削盤では砥石が上下（Z軸）しますが、成形研削盤では、砥石軸自体が上下するタイプと、テーブル側が上下するタイプがあります。 成形研削盤の多くは、砥石の真下を作業者が覗き込みやすいように、または砥石のドレッシング（成形）作業がしやすいように、オープンな構造になっています。

チャッキング（ワーク固定）

どちらも「電磁チャック（マグネットチャック）」を使用しますが、成形研削盤ではさらに「サインバーチャック」や「精密バイス」、「回転インデックス」などの補助具（治具）をマグネットの上に載せて使用することが標準です。 ワークを斜めにしたり、回転させたりして、あらゆる角度から砥石を当てるためです。



3. 核心技術：砥石を「成形」するドレッシング

成形研削盤という名前の由来は、「形状を成形する」という意味と、「砥石自体を成形（ドレッシング）して使う」という意味の両方が含まれています。 これが平面研削盤との最大の違いであり、最も高度なスキルです。

総型研削（Form Grinding）の原理

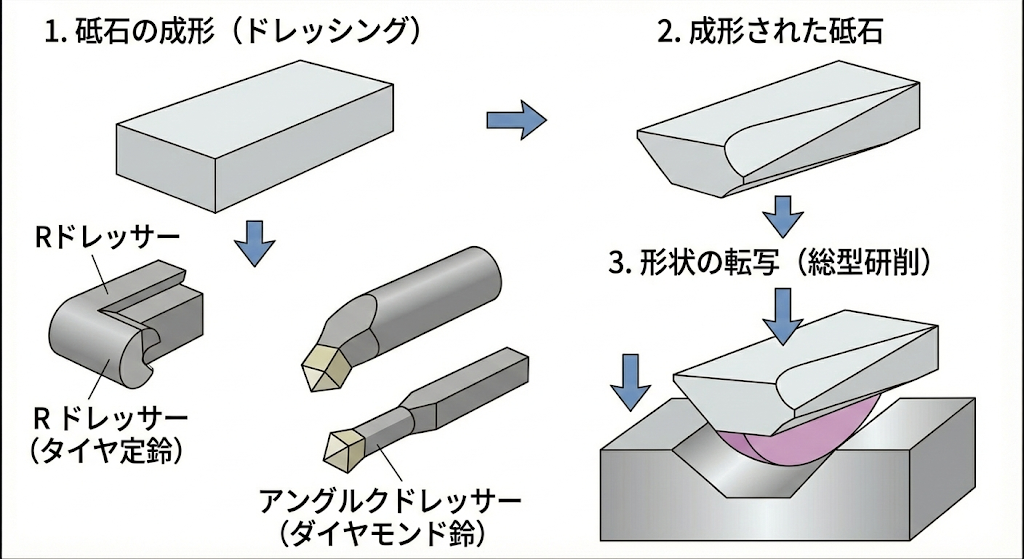

例えば、V字型の溝を彫りたい場合、平面研削盤では細い砥石で少しずつ広げていくしかありませんが、成形研削盤では、砥石の先端そのものをダイヤモンドドレッサで「V字型」に削り（ツルーイング・ドレッシング）、その砥石でワークを一度になぞって転写します。 同様に、R5の凹みを作りたければ、砥石の角をR5の凸形状に丸めてから加工します。

Rドレッサとアングルドレッサ

砥石を成形するために、専用の治具を使用します。

  • Rドレッサ： ダイヤモンドツールを振り子のように回転させ、砥石の角に正確な半径（R）をつけます。凹Rも凸Rも自在に作れます。
  • アングルドレッサ： ダイヤモンドツールを斜めにスライドさせ、砥石に正確な角度（テーパ）をつけます。

熟練者は、これらを組み合わせて「Rと直線が滑らかに繋がった砥石」や「複雑な段付き砥石」を機上で作り出し、それをワークに転写することで、NC工作機械でも難しい微細形状を一瞬で加工します。



4. 実践：プレス金型部品の加工プロセス

実際の金型製作において、どのように使い分けられているかを見ていきます。

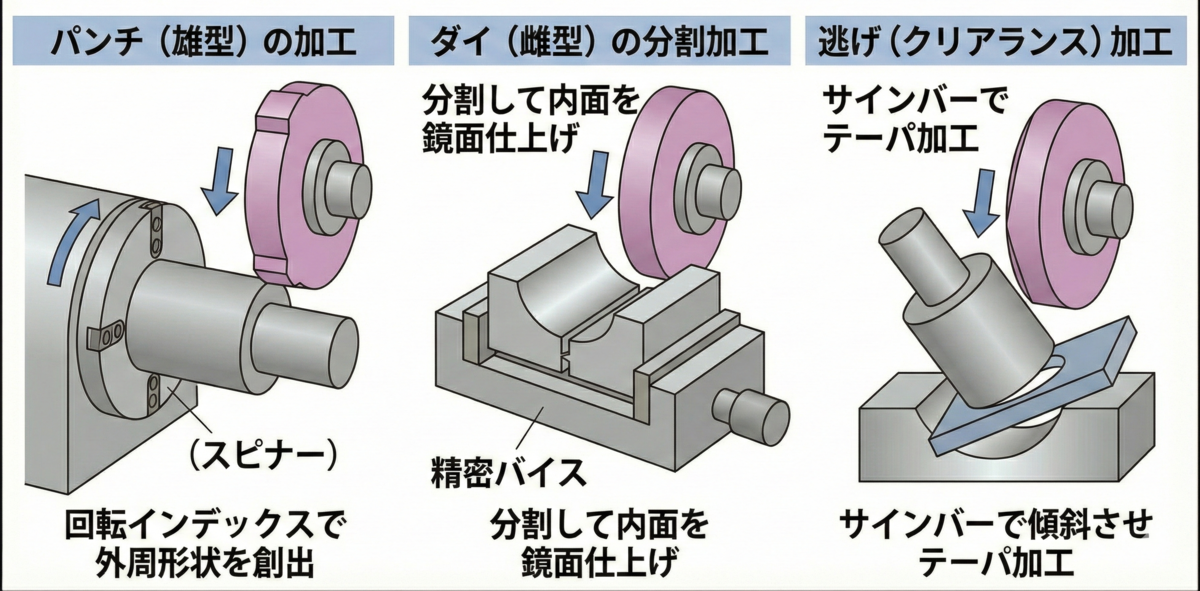

パンチ（雄型）の加工

順送金型のパンチは、平面図で見ると複雑な異形をしていますが、側面から見るとストレート（または一部テーパ）です。 成形研削盤では、角柱状の焼入れ材を回転インデックス（スピナー）に取り付け、金太郎飴のように回転させながら削ったり、バイスに挟んで少しずつ外周を削ぎ落としたりして形状を作ります。 特に重要なのが「フランジ部」と「刃先部」の同軸度です。成形研削盤では、ワークを掴み変えることなく（ワンチャッキングで）、根本から先端まで加工できるため、極めて高い同軸精度が出せます。

ダイ（雌型）の分割加工

ダイの穴形状は、ワイヤ放電加工機で抜くのが一般的ですが、超精密金型やメンテナンス性を考慮した金型では、「分割ダイ（入子構造）」にして成形研削盤で仕上げることがあります。 ダイを2つや4つに分割し、内面を「外側」として露出させ、研削加工で鏡面に仕上げてから再び組み合わせます。 これにより、ワイヤ放電では不可能な「完全なピン角（Rゼロ）」や「面粗さRz0.1μm以下の鏡面」を実現できます。

逃げ（クリアランス）加工

パンチの側面には、焼付きを防ぐための「逃げ（バックテーパ）」が必要です。 成形研削盤では、テーブルまたはワークをわずかに傾ける（サインバーを使用）ことで、ミクロン単位のテーパ加工が容易に行えます。



5. 現場の数学：座標計算とサインバーの理論

成形研削盤を扱うエンジニアにとって、電卓（関数電卓）は砥石と同じくらい重要な道具です。 図面には「R寸法」や「角度」しか書かれていませんが、加工するには「X軸とY軸の座標」が必要です。 ここで、現場で頻出する計算式を解説します。

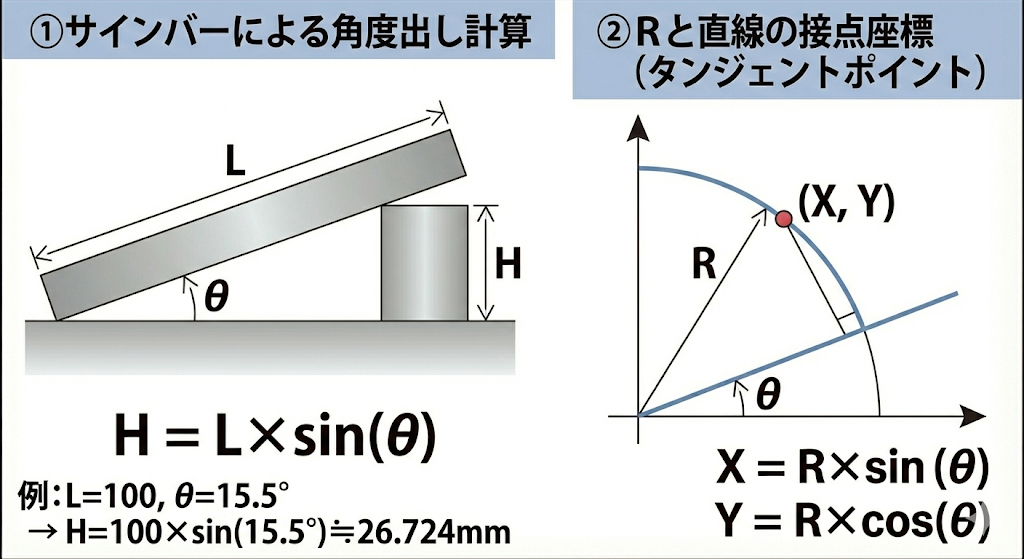

① サインバーによる角度出し計算

ワークを正確な角度 \theta に傾けるために「サインバー」という治具を使います。 サインバーは、長さ L（通常100mm）の斜辺を持つ直角三角形を作る原理を利用し、片側の下にブロックゲージ（高さ H）を挟んで角度を作ります。

必要なブロックゲージの高さ H は以下の式で求めます。

H = L \times \sin(\theta)

【計算事例】 100mmのサインバーを使って、ワークを15°30'（15.5度）傾けたい場合。

  1. まず、サインバーの長さ L = 100 \, mm
  2. 角度 \theta = 15.5^\circ
  3. \sin(15.5^\circ) \approx 0.267238
  4. H = 100 \times 0.267238 = 26.724 \, mm

したがって、26.724mm分のブロックゲージ（例えば、20 + 5 + 1.7 + 1.02 + 1.004 など）を組み合わせて挟めば、極めて高精度に角度が出せます。 分度器で測るよりも遥かに正確です。

② Rと直線の接点座標（タンジェントポイント）

「R10の円弧から30°の接線が出ている形状」を削る場合、どこまでR加工をして、どこから直線加工に切り替えるか（接点）を計算する必要があります。 円の中心を原点 (0, 0) とし、角度 \theta 方向への接点座標 (X, Y) は以下になります。

X = R \times \sin(\theta) Y = R \times \cos(\theta)

※座標軸の取り方（研削盤の軸方向）によってsin/cosは入れ替わりますが、基本は直角三角形の比率です。

【計算事例】 R10の円筒の頂点（12時方向）から、時計回りに30°進んだ位置の接点座標（深さと横ズレ量）。 原点を円の頂点 (0, 10) とすると計算が面倒なので、円の中心 (0, 0) で考えます。

  • X（横方向） = 10 \times \sin(30^\circ) = 10 \times 0.5 = 5.0 \, mm
  • Y（縦方向） = 10 \times \cos(30^\circ) = 10 \times 0.866 = 8.66 \, mm

つまり、頂点から見ると、横に5.0mm、縦に 10 - 8.66 = 1.34 \, mm 下がった場所が、直線への切り替えポイントになります。 この「1.34mm」という数値を正確にハンドルの目盛りで追うことで、段差のない綺麗なR-直線接続が可能になります。



6. 砥石周速度と加工条件の計算

安全かつ効率的に削るためには、砥石の回転数も計算で管理します。

周速度 V の計算

V = \dfrac{\pi \cdot D \cdot N}{1000}

  • V：砥石周速度 (m/min)
  • D：砥石直径 (mm)
  • N：回転数 (min⁻¹)

成形研削盤では、直径の小さな砥石（φ150mm〜φ200mm程度）を使うことが多いです。 例えば、φ180mmの砥石で、標準的な周速度 1800 \, m/min（約30m/s）を出したい場合。

N = \dfrac{1000 \times 1800}{3.14 \times 180} \approx 3184 \, min^{-1}

インバータ制御がついている機械であれば、約3200回転に設定します。 砥石が摩耗して小さくなった（例えばφ150mmになった）場合は、同じ切れ味を保つために回転数を上げる必要があります。

N_{new} = \dfrac{1000 \times 1800}{3.14 \times 150} \approx 3821 \, min^{-1}

このように、直径の変化に合わせて回転数を補正しないと、切れ味が落ちて「研削焼け」や「寸法ばらつき」の原因になります。



7. 保守と精度維持：熱変位との戦い

成形研削盤は、手の熱さえも嫌うほどの精密機械です。日々の保守が1ミクロンの差となって現れます。

スピンドルの暖機運転

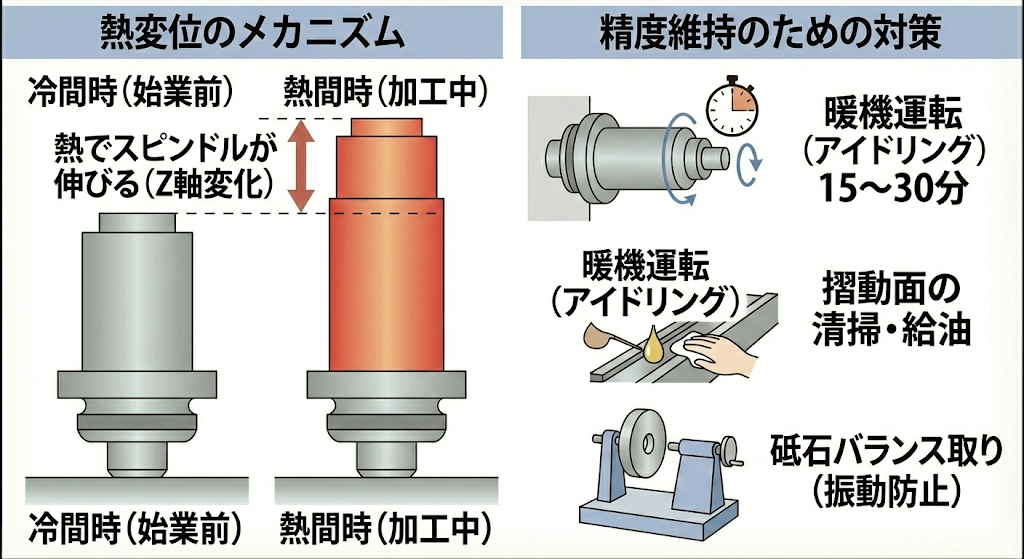

砥石軸（スピンドル）のベアリングは、高速回転により発熱します。 冷え切った朝一番の状態から加工を始めると、加工中にスピンドルが熱膨張して伸び、切り込み深さが勝手に深くなってしまいます（Z軸方向への熱変位）。 始業前には必ず15分〜30分程度の暖機運転（アイドリング）を行い、熱飽和状態で温度を安定させてから加工に入ることが、精密加工の鉄則です。

摺動面（スライド）の給油

テーブルの動きが重くなると、手の感覚が狂うだけでなく、スティックスリップ（微小なガタツキ）が発生して加工面が波打ちます。 リニアガイド式の場合はグリスアップを、V-V摺動面（きさげ仕上げ）の場合は指定の潤滑油を適量給油します。 特に成形研削盤は「砥石の粉」が空気中に舞いやすいため、摺動面に粉が入り込まないよう、こまめな清掃とオイル拭きが重要です。

砥石フランジのバランス取り

砥石を交換した際、重心が偏っていると振動（ビビリ）が発生します。 成形研削盤はワークが小さく、保持力も弱いため、わずかな振動が致命的な面粗さ悪化を招きます。 必ずバランサ（やじろべえのような台）を使って静バランスを取り、振動のない回転を実現します。



8. 最新技術：CNC成形研削盤の台頭

ここまで「手動操作」を中心に解説してきましたが、近年はCNC成形研削盤も普及しています。 熟練工の減少に伴い、職人の技を数値化・自動化する動きです。

プロファイル研削の自動化

CADデータを読み込み、砥石のR形状や摩耗を自動計算しながら、X-Y-Z軸を同期制御して形状を削り出します。 CCDカメラによる機上計測機能を持ち、削ってすぐに寸法を測り、追い込み加工を自動で行う機種もあります。

それでも手動がなくならない理由

しかし、単品の金型修正や、超高精度の最終合わせ（ラッピング前の仕上げ）では、依然として手動機が最速かつ最高精度です。 「砥石が当たる音」「手に伝わる振動」「火花の色」という五感からのフィードバックループは、現時点ではAIやセンサでも完全再現が難しい領域だからです。



9. まとめ：研削は「段取り8割、腕2割」

成形研削盤は、平面研削盤以上に「準備（段取り）」が重要な機械です。

  • 正しい砥石を選び、正確な形にドレッシングする。
  • サインバーとブロックゲージで正確な角度を作る。
  • 図面から必要な座標値を計算し、メモしておく。

ハンドルを握る前に、勝負の8割は決まっています。 残りの2割は、熱変位を読み、砥石の切れ味を感じ取る「職人の感性」です。

プレス金型の寿命を左右するパンチの鋭いエッジ、そしてミクロンオーダーのクリアランス。それらを生み出しているのは、火花の中で鉄と対話する成形研削の技術です。 デジタル化が進む製造業においても、物理法則に基づいた計算と、人間の五感を研ぎ澄ませたこの加工技術は今後も必要とされ続けます。
